Замена ремня грм на 16-клапанной лада гранта своими руками

Заводской регламент сроков замены ГРМ

Каждый производитель транспортных средств указывает сроки проведения технического обслуживания, других регламентных работ. Согласно этого документа замена зубчатого ремня на автомобиле Лада Гранта должна производиться при пробеге машины не более 75 тыс. км. На самом деле эта цифра не всегда соответствует действительности, этому есть ряд причин. Срок службы зубчатого ремня будет зависеть от:

Качества используемого изделия.
Условий эксплуатации автомобиля.
Технического состояния двигателя.
«Возраста» зубчатого ремня.

Качеству изготовления резинотехнических изделий уделяется много внимания, однако качество деталей разных производителей сильно отличается. Основным поставщиком для ВАЗа является завод РТИ, который расположен в г. Балаково. Кроме него двигатели могут комплектоваться продукцией других фирм таких как Gates, ContiTech, Trialli, Bosch, некоторых других. Следует внимательно рассматривать приобретаемый товар, так как под видом продукции известных производителей можно купить подделку.

Условия эксплуатации автомобиля, особенно его двигателя также сказываются на сроке службы привода ГРМ. В 16 клапанных модификациях нагрузка на зубья ремня увеличивается, поэтому он требует большего к себе внимания. Попадание в зону работы привода механизма ГРМ топлива, технических жидкостей недопустимо. Они размягчают тело резинотехнических изделий, делают материал податливым, зубья легко срезаются. При малейшем проявлении протечек в зоне работы привода ГРМ их немедленно необходимо устранить.

Зубья шестерён коленчатого и распределительных валов постепенно изнашиваются, высота зубьев уменьшается. Это значит, что площадь контакта с ремнём становится меньше, легче сорвать гребень зубчатого ремня. А также источником неприятностей для привода ГРМ может стать насос охлаждающей жидкости. Иногда происходит его заклинивание, а так как помпу вращает зубчатый ремень, происходит срезание его зубьев.

При сравнительно небольшом ежегодном пробеге машины, следует также внимательно следить за состоянием деталей механизма ГРМ. Ремень стареет даже если мотор не работает, поэтому при каждом ТО его осматривают. Если замечены даже небольшие трещины, отслоения он меняется. Оптимальным сроком для замены зубчатого ремня в приводе механизма ГРМ будет пробег 50–60 тыс. км.

Диагностика неисправности механизма газораспределения

Процесс диагностики, идентификации источника поломки достаточно сложный. Порой без наличия цифрового оборудования невозможно провести полный осмотр, оценить общее техническое состояние узлов, агрегатов.

Всегда ориентируйтесь «на слух». Почувствуйте работу мотора

Если слышно сторонние, нехарактерные ранее звуки, стуки на «холодную», на «горячую» — вероятнее всего причина в ГРМ;
Обращайте внимание на уровень расхода горючего, динамику разгона, информативность педали акселератора. Пассивность, плохая «отзывчивость» – факторы, указывающие на возможную поломку;
Ритмичность работы на холостом ходу: в исправном состоянии недопустимы сбои такта, троение, вибрации

Средний показатель оборотов равен 950 об/мин, минимальный 850 об/мин, максимальный 1050 об/мин.

Замена ремня ГРМ на 8-клапанных ДВС Лада Гранта

В процессе замены ремня на автомобилях Гранта, оснащенных 8-клапанными установками, нет ничего сложного, сделать это можно даже своими руками.

После снятия клемм с аккумулятора, демонтируем ремень генератора.
Далее снимаем переднюю верхнюю крышку самого механизма ГРМ – для последующей установки поршня первого цилиндра в состоянии ВМТ.
Для замены изношенного ремня необходимо ослабить гайку ролика его натяжения.
Далее необходимо выкрутить главный болт у шкива привода генератора и снять его. Сделать это можно обычным ключом.
После, путем извлечения трех крепежных болтов нужно демонтировать нижнюю крышку привода ГРМ.
Снятие самого ремня выполняется вместе с натяжным роликом. Начинать извлечение ременной передачи следует со шкива распредвала.
На момент монтажа, осуществляемого в обратной последовательности, необходимо проследить за правильным натяжением ремня.

Как заменить своими руками?

Произвести замену ремешка на 8 или 16 клапанной Ладе Гранте можно в гаражных условиях или на СТО. Чтобы не допустить ошибок и все сделать правильно своими руками, следуйте действиям, указанным в инструкции.

Необходимые инструменты

Прежде чем приступить к осуществлению задачи, подготовьте следующее:

набор гаечных ключей, понадобятся инструменты на 10 и 17;
специальный инструмент для натяжки ролика, приспособление можно купить в автомагазине;
домкрат;
набор ключей-звездочек;
щипцы.

Канал Дмитрий Бербраер предоставил видеоролик, в котором показаны последствия обрыва ремешка ГРМ.

Пошаговая инструкция

Как произвести установку и правильно натянуть изделие:

Загоните машину в гараж, откройте капот и ослабьте гаечным ключом болт, крепящий клемму аккумуляторной батареи. Контакт отсоединяется.
Выполните демонтаж ремешка привода генераторной установки. Чтобы заменить ремень ГРМ, вам понадобится обеспечить доступ к агрегатным компонентам и механизмам. Демонтируйте переднее правое колесо. Ослабьте баллонным ключом болты на колесе, выкрутите их, после чего демонтируйте колесо, поставив переднюю часть автомобиля на домкрат.
Открутите болты, фиксирующие верхний кожух ремня ГРМ. Пластмассовая крышка используется в качестве защиты, демонтируйте ее. После этого установите первый поршень силового агрегата автомобиля в положение верхней мертвой точки.
На следующем этапе производится регулирование гайки ролика натяжителя. Правильная настройка этого элемента обеспечивает высокий срок службы ремешка. Чтобы произвести демонтаж приводного ремня, ключом открутите гайку ролика, это приведет к ослаблению изделия. После выполнения задачи можно приступать к снятию. Демонтировать ремень, разрезав его, не выкручивая при этом винты, не получится. Ролики в любом случае придется откручивать, чтобы в дальнейшем установить новый ремешок.
Выкрутите основной винт шкива генераторного механизма, для этого используется гаечный ключ. Когда в процессе демонтажа возникли сложности и болтик не выходит из вала, снимите заглушку, расположенную в картере сцепления машины. Если у вас есть монтажная лопатка, то ею надо зафиксировать зубчики маховика. При необходимости можно использовать длинную отвертку. Это позволит предотвратить прокручивание винта шкива генераторной установки, поскольку коленвал закреплен инструментом.
Снимите вал генератора. Эта процедура выполняется после того, как лопатка извлечена. Когда шкив будет снят, его надо отложить в сторону на чистую поверхность. Проследите за тем, чтобы к нему не прилипла грязь, иначе это может стать причиной заклинивания.
Следующим этапом будет демонтаж нижней части привода газораспределительного механизма. Для этого надо открутить три фиксирующих винта. Отложите привод в сторону.
Затем осуществляется снятие ремешка – сначала с распределительного, а потом с коленчатого вала. При демонтаже оцените состояние ролика. Если он износился или в механизме имеется большой зазор, его необходимо заменить. Специалисты рекомендуют делать это во время каждой смены ремня. При дальнейшей установке ремешок должен натягиваться сначала на коленвал, а затем на шкив распредвала

При этом важно соблюдать силу натяжки. Если ремень будет слишком натянутый, это приведет к его быстрому износу, как и в случае, если он ослаблен

Процедура сборки деталей осуществляется в обратной последовательности.

Алгоритм выполнения работ

Сама замена ремня ГРМ на 8-клапанном моторе Лада Гранта непосредственно своими руками, почти не отличается от таковой, выполняемой на версии 16 клапанов отечественной Лада Гранта.

Далее приведен перечень действий, который осуществляется на первом варианте двигателя. Отличия процедуры для мотора в версии 16 клапанов приведены отдельно.

Отключаем АКБ посредством снятия клемм.
Отсоединяем разъем от розетки датчика коленчатого вала.
Демонтируем защитную пластиковую панель узла ГРМ и откладываем ее в сторону.
Для исключения возможности совершения ошибки совмещаем метку на корпусе мотора с таковой, нанесенной на ободе шестерни распределительного вала. Это осуществляется путем вращения коленчатого вала и захвата болта его наружного шкива рожковым ключом. Не забываем установить рычаг КПП в нейтральное положение.

Вторым способом является вращение вывешенного колеса до совпадения меток. Затем извлекаем резиновую заглушку для обеспечения доступа к смотровому окну на корпусе КПП. Видим маховик, на котором нанесенная риска должна совместиться с меткой, «высеченной» на корпусе картера трансмиссии.

Движемся далее

Снимаем ремень вращения генераторной установки с LADA Granta. С этой целью ослабляем затяжку нижнего фиксирующего болта, а верхний крепежный элемент полностью выкручиваем и извлекаем. Подаем корпус генераторного узла в направлении вперед и удаляем ремень с обоих шкивов. Если на нем обнаружены дефекты, безоговорочно меняем на новый аналог.
Приступаем к ослаблению момента затяжки болта, посредством которого зафиксирован шкив на коленчатом валу. Это непростая процедура. Рассмотрим несколько вариантов действий по ее успешному осуществлению.
В смотровой люк КПП вставляем монтировку или большую отвертку до полного зацепления с зубьями маховика. Зафиксировав ее правой рукой, производим ослабление болта на шкиве вала с помощью ключа размером «17».
Если присутствует помощник, то процедура существенно упрощается. Одному следует включить передачу КПП из салона и удерживать нажатой педаль тормоза. Одновременно второй «деятель» набрасывается на болт, ослабевает и полностью его выкручивает.
Многие умельцы выполняют данную манипуляцию путем надевания на болт соответствующего по длине и типоразмеру ключа. Инструмент упирают в элемент подвески или кузовную панель LADA Granta. Затем активируется стартер и за счет его вращения происходит отвинчивание злополучного болта. Данный метод сопряжен с определенными рисками, поэтому рекомендуем к применению в крайних случаях.
После победы над болтом выполняем снятие шкива и протираем его рабочую поверхность подготовленной ветошью.
Далее ослабляем винт фиксации натяжного ролика. После появления слабины снимаем его.
В последнем действии снимаем кожух самого механизма, зафиксированный посредством трех болтов на моторном блоке LADA Granta.
Извлекаем ремень.

Собираем механизм обратно

Этот процесс производится в противоположном прошлому направлении. В первую очередь еще раз гляньте, что метки находятся в нужном положении. После этого устанавливаете новый натяжитель, а поверх шестерен накидывается свежий ремень ГРМ. Начинайте снизу, двигаясь вверх поддерживайте ремень натянутым и наденьте на шестерни распределительных валов.

Натяжение регулируется роликом, сбоку которого есть два отверстия. В них удобно вставлять круглогубцы или специальную регулировочную вилку. Выставив натяжение затяните болт ролика со средним усилием. Проверьте правильность монтажа пару раз провернув ключом коленчатый вал. Выполните пару полных оборотов вала и посмотрите, чтобы метки четко совпадали.

Теперь предстоит поставить на место генератор, при этом не забудьте, что натяжительного механизма здесь нет. Поэтому сперва придвиньте генератор к двигателю и наденьте на него ремень. На шкив вала он надевается частично, после чего вал проворачивается и ремень становиться на место. По аналогии с тем, как это делалось с цепью на старых велосипедах, ничего сложного. Далее собирайте в обратном порядке и запускайте мотор для проверки. На 16-ти клапанном двигателе алгоритм такой же, за исключением того, что роликов ставиться два, плюс еще и обводные ролики ставить нужно.

При проведении работ обратите внимание на чистоту в узлах распределительного механизма, осмотреть места, в которых может наблюдаться течь масла. Если таковая есть — устраните, чтобы в будущем проблем не было

При монтаже протрите трущиеся поверхности от пыли и грязи, удалите остатки старого ремня, нередко там остаются куски резины, черный порошок от работы резины. Не поленитесь и протрите блок двигателя, чтобы в случае чего быстро заметить начинающиеся неполадки.

Двигатель 11182

Следующей ветвью эволюционного развития вазовского восьмиклапанника стал двигатель 11182. Он выдает 90 л. с. и 143 Н*м крутящего момента. Если сравнить со 186 двигателем, то показатели ушли вперед недалеко. Но по заверениям представителей АвтоВАЗа при его проектировании главный акцент делался не на увеличении мощности, а крутящего момента. Причем в диапазоне, близком к холостому ходу. Чтобы сделать старт двигателя более легким и уверенным.

Мне кажется, что 182 двигатель разрабатывался не для Гранты, а для Ларгуса. Лада Ларгус – тяжелый габаритный автомобиль

Там важно было сделать старт автомобиля более легким, чтобы проще страгивать его с места, не добавляя много оборотов

Что изменилось

В этом моторе было изменено многое. Здесь другая клапанная крышка, шатунно-поршневая группа, коленвал и куча комплектующих.

Впервые использован неполно противовесный коленвал. В нем 4 противовеса, а не 8, как у предыдущих моторов. По этому поводу возник ряд дискуссий. Многие автовладельцы утверждают, что это плохо, коленвалы будут ломаться, он стал легче и менее надежным.

В поршне сделаны глубокие лунки, рассчитанные на полный ход клапана. Этот двигатель 100% не втыковый. В головке блока цилиндров используются другие облегченные клапана. Прижимает их одна пружина, а не две, как у 186 двигателя. Самое главное – ушли от дистанционных шайб, используются цельные металлические механические толкатели.

Они заимствованы от ниссановского двигателя Н4М. Благодаря доработкам, регулировка зазоров клапанов производится не на 15 тысячах, как у 186 и 183 моторов, а отодвинута до пробега 90 тысяч. Это практично и удобно.

Коротко о доработках

Существенно уменьшена масса деталей, механические потери. Это добавляет двигателю ресурс и снижает расход топлива. Это проверено на практике.

Наконец-то был решен вопрос течи масла из-под прокладки клапанной крышки, что было частым явлением на старых моторах. Процедура регулировки зазоров клапанов намного отодвинута вперед. Восьмиклапанные двигатели мы обсудили, переходим к 16-клапанникам.

Lada Granta проверка и замена ремня привода ГРМ 8-клапанного двигателя

Схема привода ГРМ: 1 – зубчатый шкив коленчатого вала; 2 – зубчатый шкив насоса охлаждающей жидкости; 3 – натяжной ролик; 4 – задняя защитная крышка; 5 – зубчатый шкив распределительного вала; 6 – зубчатый ремень; А – прилив на задней защитной крышке; В – метка на шкиве распределительного вала; С – метка на крышке масляного насоса; D – метка на шкиве коленчатого вала.

Шестигранником «на 5» отворачиваем четыре винта крепления передней верхней крышки привода ГРМ.

Снимаем крышку.

Вывешиваем правое переднее колесо и включаем пятую передачу в коробке передач. Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя и осматриваем ремень привода ГРМ. При нормальном натяжении ремня…

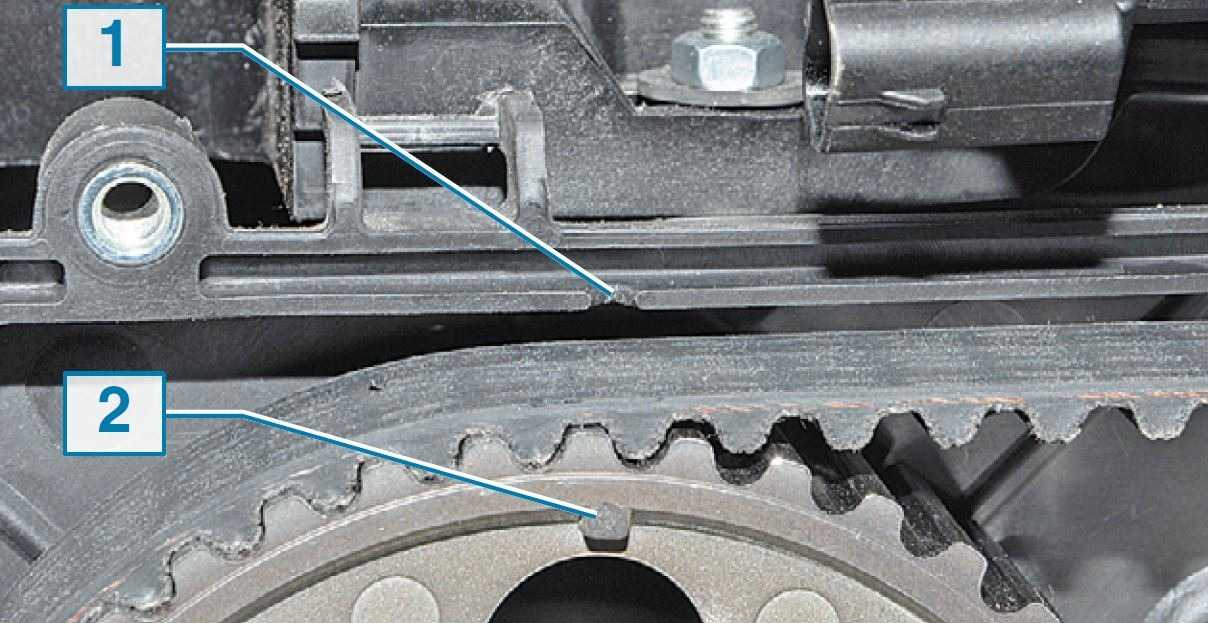

…вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (см. фото выше) ремень необходимо заменить. Также следует поменять ремень на новый при обнаружении на нем следов моторного масла (перед монтажом нового ремня причину попадания масла на ремень нужно устранить) или при замене насоса охлаждающей жидкости.

Внимание! Выход из строя ремня привода ГРМ (обрыв и срезание зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов

км пробега или в случае обнаружения на ремне дефектов

Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов.

Далее нам следует демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов.

Во избежание повреждения датчика положения коленчатого вала необходимо снять его.

При выключенном зажигании отжимаем фиксатор колодки жгута проводов и отсоединяем колодку от разъема датчика.

Головкой «на 10» отворачиваем болт крепления датчика.

Вынимаем датчик из отверстия прилива крышки масляного насоса и откладываем его на место, где нет стальных опилок, могущих впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя – установить поршень 1-го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…

…до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ.

Чтобы убедиться в правильном положении коленчатого вала, вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления.

Риска 2 на маховике должна располагаться напротив прорези 1 шкалы на верхней крышке картера сцепления.

Перед отворачиванием болта крепления шкива привода генератора…

…просим помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

Головкой «на 17» отворачиваем болт крепления шкива привода генератора,..

…снимаем шкив…

…и шайбу.

Шестигранником «на 5» отворачиваем три винта крепления передней нижней крышки привода ГРМ

Снимаем крышку.

Накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов.

Вынимаем ремень из моторного отсека.

Внимание! После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны. Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113). Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113)

Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113).

12Читать далее »

Необходимость замены ремня ГРМ

Согласно регламенту по проведению ТО, менять ремень газораспределительного прибора нужно не позднее 75 тыс. км пробега. На деле, если учитывать качество расходных материалов на отечественные автомобили, рекомендуется осуществлять замену не реже 45–55 тысяч километров пробега. Невыполнение регламента приводит к необходимости серьезного ремонта двигателя. Обрыв ремня (срезание зубьев, перескакивание) неизбежно сведется к тому, что клапаны будут повреждены в результате сильного удара о поршни. Более того, возможно, понадобится замена не только клапанов, но и всей поршневой группы

Потому важно хотя бы не реже одного раза в 15 тыс. км осматривать ремень на наличие трещин, следов масла и т.д. Для лучшего понимания важности замены ГРМ необходимо знать, как он функционирует

За счет ремня крутящий момент двигателя через коленвал передается на распредвал (на несколько распредвалов – в случае 16-клапанного мотора)

Для лучшего понимания важности замены ГРМ необходимо знать, как он функционирует. За счет ремня крутящий момент двигателя через коленвал передается на распредвал (на несколько распредвалов – в случае 16-клапанного мотора). В свою очередь, распределительные валы отвечают за синхронность фаз газораспределения

Если ремень рвется, нарушается правильная работа не только ГРМ, но и всего механизма. Даже при небольшом проскальзывании ремня будет наблюдаться сдвиг фаз, соответственно, работа двигателя будет нарушена

В свою очередь, распределительные валы отвечают за синхронность фаз газораспределения. Если ремень рвется, нарушается правильная работа не только ГРМ, но и всего механизма. Даже при небольшом проскальзывании ремня будет наблюдаться сдвиг фаз, соответственно, работа двигателя будет нарушена.

Ситуация складывается следующая: мощность значительно снижается, двигатель перегревается, расход топлива и масла резко увеличивается. Если же ремень попросту порвётся, это приведет к тому, что клапаны выпуска и впуска откроются перед поршнем. В результате произойдет их повреждение. Такое развитие событий приводит к капитальному ремонту двигателя. Если подобное происходит в дороге, водителю нужно вызывать эвакуатор, а это дополнительные расходы. Чтобы лишний раз не рисковать, необходимо своевременно проводить замену всех неисправных деталей и расходных материалов механизма ГРМ.

Замена ремня ГРМ на 8-ми клапанной Ладе Гранте своими руками

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Так же данный двигатель устанавливался и на Гранту, поэтому данная статья будет актуальна и для нее. На спидометре 60000 и я считаю, что для данного мотора это оптимальный интервал замены, хоть во всех справочниках написано про 75000.

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель похож на восьмой.

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо. Далее ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжителя и снимаем ремень.

Откручиваем четыре болта шестигранником на 5 и снимаем верхнею защитную крышку ремня ГРМ.

Выставляем верхнею мертвую точку (ВМТ). Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на звездочки распредвала и защитном кожухе ГРМ.

Откручиваем болт шкива коленвала. Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт.

Далее тем же шестигранником на 5 откручиваем болты крепления нижней крышки ГРМ и снимаем ее.

На звездочки коленчатого вала должна быть совмещены метки с отливом масляного насоса.

Хвала конструкторам АвтоВАЗа, наконец то на двигателях появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Для замены помпы нам нужно снять звездочку распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его.

Три болта долой и помпу в замену. Зеленой стрелкой указано отверстие под болт натяжного ролика.

Поменяв водяной насос приступаем к установки нового ремня ГРМ.

Ставим на место кожух и звездочку распредвала. Проверяем совпадение всех меток, о них говорилось выше. Ставим натяжной ролик, но болт не затягиваем. Одеваем новый ремень, соблюдаем направление вращения, сначала на звездочку коленвала, распредвала, натяжной ролик и помпу, последнее можно поменять местами. Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

… до момента совпадения меток на нем и затягиваем болт.

Проворачиваем коленвал два оборота и снова проверяем совпадение меток и натяжку ремня.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим. Проще некуда. Удачи на дорогах. Ни гвоздя, ни жезла

Подводим промежуточные итоги

Quartz — самый дешевый ремень с самыми серьезными несоответствиями по качеству. К покупке мы его не рекомендуем ни при каком раскладе!.. Ремни СS20, «БРТ» после искусственного старения сильно дубеют, растрескивается наружный резиновый слой. Ткань, покрывающая зуб, засыхает, как и у Zommer. Ремни марок Continental, Dayco, Bosch, Gates, Trialli прошли все этапы теста без замечаний.

Но самая важная часть испытаний еще впереди! Последним и самым серьезным «противником» для ремней ГРМ станет ресурсный стенд МС-1, задачей которого является ускоренная проверка ремня на ресурс под нагрузкой. Согласно ТУ ВАЗ, ремень ГРМ должен проработать на специальном проверочном стенде, который полностью повторяет геометрию расположения всех шкивов двигателя, не менее 100 часов. Кажется, что это всего лишь около 8000 км пробега, однако стоит учитывать, что ремень на 8-клапанном двигателе ВАЗ передает распредвалу крутящий момент 5,5 Нм. На стенде вместо коленвала стоит электродвигатель мощностью 7,5 кBт, который приводит во вращение ремень с частотой вращения 3000 об/мин, а вместо распределительного вала сопротивление создает гидротормоз с постоянным тормозным моментом 44,5 Нм. Последний в 8 раз (!) перегружает ремень по сравнению со штатными нагрузками.

Помимо этого, в полости, в которой вращается ремень, поддерживается постоянная температура 90 оС. Таким образом, в довольно короткий срок можно определить примерный пробег, который выдержит ремень. При проведении испытаний мы заложим по 200 часов работы ремней на стенде. Из-за большого количества участников теста ресурсные испытания займут продолжительное время. Результаты мы опубликуем после их окончания.

Фото: журнал «Движок»
