Снятие, замена и установка приводной цепи грм kia rio iii

Замена цепи ГРМ Киа Рио 1.6

Надежность работы каждого автомобиля напрямую зависит от того, в каком состоянии он находится.

Автомобиль никогда не подведет в дороге, если его регулярно осматривать и вовремя менять расходные материалы.

Некоторые детали автомобиля можно модифицировать самостоятельно, но для этого необходимо иметь хотя бы первоначальное представление о его устройстве. Здесь мы поговорим о том, как можно самостоятельно поменять ГРМ на Киа Рио 1.6.

Масса воздуха поступает в цилиндры за счет циклического открытия и закрытия клапанной системы. Это возможно благодаря работе валов, которые соединяются приводом.

В некоторых моделях Киа Рио в качестве привода используется цепь, в других — ремень. Давайте рассмотрим это подробнее.

Ресурс цепи

Конечно, цепь более прочная, так как она сделана из твердого металла, а ремень — из резины, хотя и качественной. Металл по определению служит дольше. Цепной привод натягивается гидравлическим натяжителем.

Этот механизм автоматически смазывается маслом, так как он расположен внутри силовой установки. Цепь может эксплуатироваться до 300000 км, но со временем может удлиняться, поэтому настоятельно рекомендуется проводить ее диагностику как минимум после 40000 км. Если между звеньями есть люфт, цепь растянется.

Это может привести к выпадению расходных материалов со звездочек и, следовательно, серьезного ремонта не избежать.

Но необходимость его замены может возникнуть гораздо раньше. На это влияет ряд факторов, главный из которых — движение при более высоких нагрузках. Если вы используете прицеп, вам следует чаще находиться в состоянии ременной передачи, так как при его использовании ремень значительно изнашивается.

Но повышенные нагрузки — не единственный фактор, влияющий на преждевременный износ

Также важно агрессивное вождение. В этом случае ремень тоже быстрее изнашивается

В этом отношении можно упомянуть и об экстремальных погодных условиях.

В сильный мороз ремень замерзает и при движении должен испытывать сильное трение, что также влияет на износ. Со временем моторное масло может попасть в ремень. Это происходит, когда сальник потерял герметичность и начал протекать. В этом случае его обязательно нужно будет заменить вместе с ременным приводом.

Но какие внешние признаки укажут на то, что ремень уже достаточно изношен и его нужно заменить на новый:

внешняя и внутренняя поверхности выглядят явно изношенными;
бортики потрепаны, а из них выступают отдельные нити;
материал начал расслаиваться;
на поверхности видны трещины и вздутия;
масляные пятна.

Выше мы говорили о цепочке. Следовательно, его главным преимуществом является то, что он никогда не ломается. К сожалению, этого нельзя сказать о ремне. Если не следить за его состоянием, он может сильно изнашиваться, из-за чего выходит из строя.

В этом случае автомобиль получит серьезные повреждения, после которых потребуется серьезный ремонт. Судите сами, из-за выхода из строя ременной передачи клапаны будут сталкиваться с поршнями и гнуться. Остальные части сборки также будут повреждены, поэтому их лучше не доводить до поломки.

Также можно самостоятельно поменять ременную передачу. Это может сделать любой автомобилист, соблюдающий инструкцию. Для проведения такого ремонта нужно подготовить необходимые инструменты и новые расходные материалы. Вот что нам может понадобиться:

связка ключей;
серия голов;
отвертки с разными наконечниками;
плоскогубцы;
джек;
замок вала;
гаечный ключ;
новый агрегат;
серия сальников;
серия прокладок;
новый натяжной ролик (при необходимости).

Процесс замены

Снимите переднее колесо со стороны двигателя;
Ослабляем и снимаем натяжные планки навесных агрегатов;
Снимите крышку картера сцепления. Для этого также потребуется открутить несколько болтов.
Объединим метки. Для этого поверните коленчатый вал на 2 оборота вправо.
Закрепляем коленвал, чтобы он не вращался. Для этого можно использовать специальный замок, а можно обычную отвертку. Он помещается между картером и зубьями. Ослабляем болт крепления шкива коленвала.
Теперь разберем шкив.
Снимите распорную шайбу, чтобы открыть звездочку коленчатого вала.
Снимаем помпу.
Открутив несколько болтов, снимаем нижний кожух.
Проверьте совмещение отметок. Метка на шестерне распределительного вала должна совпадать с меткой на головке блока цилиндров.
Откладываем натяжитель, предварительно открутив крепеж.
Снимаем ременную передачу. Если он не снимается для замены, необходимо нанести на него отметки, которые укажут направление его движения.

Киа Рио замена ремня ГРМ своими руками

Во время работ соблюдайте меры предосторожности. Специалисты вместе с ремнём рекомендуют заменить натяжной и опорный ролики

Хотя замена ролика Киа Рио требуется реже, не придётся проводить сложную процедуру, в случае выхода их из строя.

1. Снимите минусовой провод с аккумулятора
2. Демонтируйте вспомогательный и приводной ремни
3. Отсоедините генератор
4. Демонтируйте помпу и шкивы коленчатого вала
5. Демонтируйте направляющую пластину ремня
6. Демонтируйте верхний и нижний кожухи ремня привода Киа Рио ГРМ

Установите коленчатый вал так, чтобы отметка синхронизации была совмещена с отметкой времени задержки на двигателе
Убедитесь в том, что знак I и Е на шкиве распределительного вала совмещён с отметкой на головке блока цилиндров. ПРИМЕЧАНИЕ! Не перемещайте валы после того как метки были правильно установлены
Если ремень ГРМ нужно будет поставить обратно, отметьте направление, в котором раньше вращался ремень ГРМ
Убрать натяжной ролик ремня ГРМ
Снять ременный привод газораспределительного механизма

Установка:

Поставьте на место натяжной ролик ремня ГРМ, переместите натяжитель к дальней точке и затяните болт крепления
Установите ремень привода ГРМ на шкивы валов и ролики
Ослабьте натяжной ролик и дайте пружинам натяжителя стать положение, которое будет создавать оптимальное натяжение ремня, затем затяните болт крепления с моментом 38-51 Нм
Поверните коленвал по часовой стрелке на 2 оборота и убедитесь, что все метки по-прежнему правильно выровнены
Установите остальные компоненты в обратном порядке, затягивая болты крепления со следующими усилиями: шкив коленчатого вала — 12-17 Нм, шкив водяной помпы — 12-17 Нм
Подключите отрицательный кабель аккумулятора

На этом замена ремня закончена, можно не опасаться последствий его обрыва. Цепь Киа Рио и имеет существенно более длительный ресурс, но и она со временем подвергается растяжению, особенно при агрессивном стиле вождения. Её нужно менять, как рекомендует производитель, каждые 170 тысяч километров пробега или 12 лет независимо от пробега. В одной из следующих статей мы рассмотрим и эту процедуру.

Ремень ГРМ, Рио

Еще об автомобилях Рио:

Устройство двигателя Киа Рио 1.6

Двигатель Kia Rio 1.6 это рядный 4-цилиндровый, 16 клапанный агрегат, с алюминиевым блоком цилиндров и цепным приводом ГРМ. На впускном валу стоит исполнительный механизм системы изменения фаз газораспределения. Распределенный впрыск топлива с электронным управлением. Кроме алюминиевого блока из этого же материала сделана головка блока, пастель коленвала и поддон. Отказ от использования более тяжелого чугуна позволило добиться облегчения всего силового агрегата.

Привод ГРМ Kia Rio 1.6 л.

Гидрокомпенсаторов у нового мотора Рио 1.6 нет. Регулировку клапанов обычно проводят после 90 000 километров, либо по необходимости, при повышенном шуме, из под клапанной крышки. Процедура регулировки клапанов заключается в замене толкателей, которые стоят между клапанами и кулачками распредвалов. Сам процесс непростой и недешевый. Цепной привод весьма надежен, если следить за уровнем масла.

Характеристики двигателя Рио 1.6 л.

Рабочий объем — 1591 см3
Количество цилиндров — 4
Количество клапанов — 16
Диаметр цилиндра — 77 мм
Ход поршня — 85.4 мм
Мощность л.с. — 123 при 6300 оборотах в минуту
Крутящий момент — 155 Нм при 4200 оборотах в минуту
Степень сжатия — 11
Привод ГРМ — цепь
Максимальная скорость — 190 километров в час (с АКПП 185 км/ч)
Разгон до первой сотни — 10.3 секунд (с АКПП 11.2 сек.)
Расход топлива по городу — 7,6 литра (с АКПП 8,5 литра)
Расход топлива в смешанном цикле — 5,9 литра (с АКПП 7.2 литра)
Расход топлива по трассе — 4,9 литра (с АКПП 6.4 литра)

Уже точно известно, что следующее поколение Киа Рио получит модернизированную версию данного движка. Появится двойная система изменения фаз и впускной коллектор с изменяемой геометрией. Правда на мощности это скажется не сильно, но вот расход топлива и токсичность выхлопа удастся понизить. Двигатель полностью адаптирован на потребление бензина марки АИ-92. Тот же двигатель ставят на Солярис 1.6 л., о котором мы уже писали.

Самостоятельная замена ремня ГРМ

Когда менять цепь и ремень ГРМ уже разобрались ранее. Пора приступать непосредственно к самой процедуре.

Процедура починки цепи привода авто Киа Рио 3 проводится в несколько этапов.

Первый этап – диагностика

Для того чтобы понять в чем именно дело, требуется провести диагностику автомобиля на наличие неисправностей. Сначала нужно завести автомобиль, и зафиксировать все возможные признаки повреждений.

Потом проводится разборка и визуальная диагностика на наличие повреждений.

Второй этап – получения доступа к ГРМ

Для проведения визуальной диагностики и последующего ремонта нужно предоставить доступ к элементу. Делается это следующим образом:

отсоедините клемму «минус» с АКБ (аккумуляторной батареи);
извлеките вспомогательную и приводную шлейку;
отсоедините генератор;
снимите водяную помпу и шкивы коленвала;
извлеките направляющую пластину;
достаньте оба кожуха ремня газораспределительного механизма.

Получив доступ можно приступать к демонтажу ремня привода.

Третий этап – демонтаж ремня привода

Для замены ремня привода нужно его извлечь выполняется процедура в 5 шагов.

Устанавливается коленвал таким образом, чтобы штрих синхронизации совпадал со штрихом времени задержки на ДВС.
Удостовериться в том, что отметки I и Е на шкиве распределительного вала совпадают со штрихом на головке блока цилиндров.
Поскольку может потребоваться полная замена ремня, то следует запомнить направление, в котором ранее вращалась цепь.
Отодвинуть натяжной ролик цепи.
Демонтировать цепь привода ГРМ Киа Рио 3.

Когда убедились в том, что цепь пора менять, нужно выполнить эту процедуру.

Четвертый этап – замена и установка цепи.

Для замены ремня или цепи много действий совершать не обязательно. Достаточно всего 6 шагов.

Натяжной ролик ремня ставим в исходное положение. Натяжитель сдвигаем к дальней точке и фиксируем крепежный болт.
Помещаем цепь привода на шкивы валов и ролики.
Ослабляем натяжной ролик. Пружины должны занять ту позицию, которая требуется для нужного натяжения цепи. После фиксируем крепежный шуруп с моментом 38-51 Нм.
Собираем конструкцию в обратной последовательности.
Подключаем минусовую клемму на АКБ.

Это финальный этап ремонта и замены ремня ГРМ на автомобиле Киа Рио 3.

Однако в заключение дадим небольшой совет.

Замену следует доверить квалифицированным специалистам в сервисе технического обслуживания (СТО)

Неважно сколько стоит процедура обновления цепи. Важно то, что эти люди – квалифицированные механики, которые без проблем могут решить поставленную задачу

К тому же они обладают всем необходимым инструментом и оборудованием. Это значит, что процесс будет качественным.

Kia Rio третьего поколения начали продавать в России 1 октября 2011 года, в кузове седан. На автомобиль устанавливаются 1.4 или 1.6 литровые бензиновые двигателя, которые комплектуются как механической коробкой передач, так и автоматом. МКПП имеет 5 ступеней, а АКПП — четыре.

</p>

Стандартная периодичность замены расходников составляет 15,000 км пробега или 12 месяцев. В тяжелых условиях эксплуатации, таких как: езда в запыленной местности, частые поездки на короткие расстояния, движение с прицепом — рекомендуется сократить интервал до 10,000 или 7,500 км пробега. Это относится в первую очередь к замене масла и масляного фильтра, а также воздушного и салонного фильтров.

Эта статья призвана сориентировать в том, как проходит регламентное техническое обслуживание Киа Рио 3. Далее будут описаны расходные материалы и их цены с каталожными номерами, которые потребуются для прохождения регламентного ТО, а также перечень работ.

Указаны только средние цены (актуальные в период написания) на расходные материалы. Если проводить техническое обслуживание на сервисе, к стоимости нужно добавлять цену за работу мастера. Грубо говоря, это умножение цены расходника на 2.

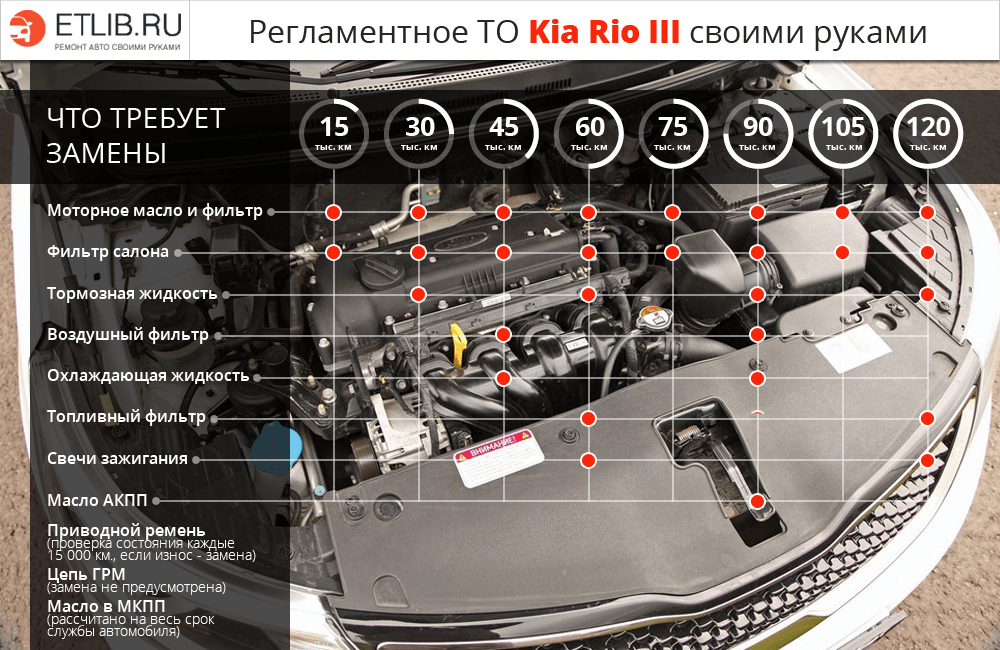

Таблица ТО Киа Рио 3 выглядит следующим образом:

Заправочные объемы Киа Рио 3
Емкость	Масло двигателя	ОЖ	МКПП	АКПП	ТЖ
Количество (л.)	3,3	5,3	1,9	6,8	0,75

Как часто нужно менять цепь ГРМ на Киа: мнения автовладельцев

Предложили сориентироваться со звуком«Мой Kia Cerato проехал 157 000 км. Связался с дилерами, уточнил, когда нужно было менять сбытовую цепочку. Ответили, что у всех по разному и вне зависимости от пробега. Кому-то понадобилась замена после 70 000 км, а кто-то пришел с пробегом 250 000. Опытные владельцы Киа сказали мне, что я должен руководствоваться звуком — мол, когда звенит цепь, то они планируют ее заменить».
Вы должны регулярно менять«У меня Kia Sorento, как-то подумал о замене цепи ГРМ. Я спросил продавцов, когда нужно переключаться. Твердого ответа мне не дали, сказав, что обычно приходят за ремкомплектом, чтобы отремонтировать двигатель после поломки цепного привода. В общем, все сводится к тому, что нужно менять после поломки. Это печально, потому что капитальный ремонт двигателя обойдется в копеечку. Насколько я понимаю, я решил: цепь нужно менять регулярно, не реже, чем каждые 200 000 км».

Особенности работы цепного привода ГРМ

Цепной привод газораспределительного механизма состоит из цепи, успокоителя, зубчатых шкивов, башмака и натяжителя. Поскольку скорость вращения коленчатого вала непостоянна, цепь поддается колебательным воздействиям. Успокоитель гасит колебания, предотвращая цикличное ослабевание цепи.

Рабочее состояние цепи обеспечивается натяжителем, шток которого давит на башмак. По принципу работы натяжители делятся на механические и гидравлические.

Гидравлический натяжитель представляет собой цилиндрический корпус, в одной из частей которого установлен клапанный узел, а во второй плунжер. Между двумя полостями образуется замкнутая рабочая зона, в которую через клапан под давлением подается моторное масло. Давление масла воздействует на плунжер, перемещая его к передней части корпуса. Внутренняя часть корпуса в рабочей зоне плунжера имеет специальные насечки, под стопорное кольцо. При перемещении плунжера стопорное кольцо перемещается по насечкам, блокируя обратное перемещение плунжера при заглушенном двигателе. Благодаря этому цепь сохраняет натяжение в первые секунды запуска, когда давление масла в системе смазки может быть недостаточным.

Внутри корпуса клапана установлен подпружиненный шарик. Когда двигатель запущен, давление масла преодолевает усилие возвратной пружины, отодвигая шарик и открывая доступ маслу к рабочей полости. На заглушенном двигателе возвратная пружина прижимает шарик к посадочному месту, перекрывая масляный канал и препятствуя тем самым оттоку масла из рабочей полости.

Башмак прикреплен к блоку двигателя на подвижной оси. Толкатель плунжера давит на противоположную сторону башмака, тем самым натягивая цепь между звездочками. Выше нами описан принцип работы гидронатяжителя на основе запорного кольца и канавок. В конструкции современных двигателей нередко применяются различные вариации подобного устройства. Добавление в конструкцию перепускного дросселя или резервной полости улучшает демпфирующие свойства и повышает надежность гидронатяжителя, хоть кардинально и не изменяет принцип его работы.

Процесс замены по шагам

Замена ремня на Киа Рио заключается в нескольких шагах по первоначальному снятию и последующей его установке:

Замена сальников (их лучше менять одновременно с ГРМ).
Прежде всего, снимается правое переднее колесо, далее – боковая защита с мотора, которая крепится на болты.
Второй шаг – снятие приводных ремней.
Следующий шаг – снятие корпуса картера сцепления. Это можно сделать, вывернув 5 болтов.
Теперь нужно ослабить шкив коленчатого вала путем его фиксации. Сделать это довольно просто с помощью отвертки: ее нужно вставить между картером и зубчиками таким образом, чтобы шкив не проворачивался.
Когда коленчатый вал надежно зафиксирован, следует открутить центральный болт (головкой на «19»)и извлечь вместе с шайбой.
Далее отсоединить шкив от вала и убрать насос ОЖ (это можно сделать, открутив болты, которые его удерживают). Стоит отметить, что насос напрямую связан ремнем ГРМ вместе с генератором, поэтому целесообразнее ослабить натяжение натяжного ремня на генераторе.

Следующий шаг, который нужно сделать – вывесить двигатель или поставить под него специальные опоры. Их нужно располагать спереди и справа, поскольку сниматься будет конкретно правая моторная опора:

Открутить болт, который крепит провод («минусовой») к кронштейну «подушки» двигателя, расположенной справа.
Далее требуется демонтировать опору мотора. Для этого нужно скрутить гайку, которая крепит саму опору к кронштейну. После ее снятия, откручиваются те гайки, которые крепят кронштейн к двигателю. Когда все 3 гайки откручены, кронштейн легко снимется.
Далее снять кожух ремня на блоке клапанов. Это можно сделать, отвернув 4 болта, после чего крышка подается сторону и вверх.
Такую же операцию следует произвести в нижней части силового агрегата. Там тоже есть пластиковая защита 4 болта.
Следующее действие – первый поршень устанавливается в ВМТ. В процессе установки нужно контролировать, чтобы совпали все установочные отметки.
На этом этапе может возникнуть сложность – отсутствие возможности провернуть коленчатый вал для того, чтобы сдвинуть поршень в необходимое положение. Как это делается правило, поворотом гайки коленчатого вала, но только тогда, когда она одета со шкивом.
Когда все элементы сняты, нужно поступить следующим образом: вручную провернуть левое колесо (правое тоже снято) и включить любую передачу. Колесо следует поворачивать до тех пор, пока не совпадут метки.
После таких манипуляций поршень четко станет в ВМТ. Далее нужно ослабить 2 болта, которые находятся справа и слева от шестерни распределительного вала. После чего берется и вставляется между кронштейном ролика натяжения и болтом. Кронштейн ролика провернуть влево, значительно ослабив натяжение ремня. Такое действие поможет без труда снять его со шкива.
После того как ремень снят с мотора, нужно извлечь пружину ролика натяжения. Поскольку ее концы лежат за приливами на масляном насосе, делать это нужно аккуратно: концы пружины поддеваются отверткой или инструментом типа монтажной лопатки.
После окончания этого этапа нужно все, ранее выполненные действия, повторить в обратном порядке (произвести сборку), только уже с использованием новых запчастей. На место ставится ролик и пружина, далее одевается ремень с соблюдением необходимой последовательности.
Далее производится проверка (включается передача и с помощью колеса вращается коленчатый вал). Так как ремень уже надет, то следует вращать и распредвал, при этом отметки должны обязательно совпадать.
Если процедура выполнена правильно, то устанавливается нижняя часть защиты, ставится шкив коленвала и сверху одевается защита, которая надежно крепится на четыре болта. Далее крепится насос ОЖ. На генератор и насос одевается ремень и с помощью специального регулировочного болта генератора затягивается до требуемого положения.

На большинстве машин при обрыве зубчатого ремня гнет клапана и впоследствии требуется дорогостоящий ремонт, так как требуется заменить много деталей мотора. Поэтому каждый автовладелец должен иметь представление, как определить, что требуется его замена.

Производитель Кио Рио в регламенте утверждает, что ремень ГРМ может нормально функционировать вплоть до 160 тысяч км пробега. Однако стоит все-таки периодически проводить диагностические процедуры, поскольку ремень может износиться намного раньше этого времени.

Поломки

Относительно чаще всего встречающихся проблем, можно выделить несколько характерных неисправностей.

Масляные запотевания у клапанной крышки

Временно от этой проблемы избавляет установка новой прокладки, но после она возвращается.

Плавающие обороты

Причина тому – загрязнение системы впуска. Для устранения нужно прочистить заслонки и коллектор.

Задиры

Из-за того, что в блок цилиндров попадает керамическая пыль от катализатора, все может закончиться задирами в блоке цилиндров.

Свист

Он исходит от ремня вспомогательных агрегатов. Сперва его нужно подтянуть, но если это не помогло, придется заменить натяжитель.

Как заменить цепь ГРМ в гаражных условиях

Чтобы сделать замену цепи в гараже своими руками понадобится немного терпения, набор гаечных ключей, новая цепь и натяжитель. Рассмотрим поэтапно процесс замены цепи ГРМ на примере автомобиля Шевроле Нива.

Процесс разборки и снятия

Автомобиль загоняется на яму в гараже и ставится на ручной тормоз, под колеса устанавливаются подпорки.

Открываем капот и снимаем крышку двигателя.

Сливается тосол, для лучшего доступа к двигателю снимается радиатор и вентилятор.

Снизу на днище автомобиля снимается защита двигателя. Это делается для того, чтобы можно было удобно добраться до шкива коленвала.

Чтобы отвернуть шкив коленвала сначала его нужно зафиксировать от проворотов — для этого в корпусе сцепления снизу сверлится небольшое отверстие и нарезается резьба под болт 6-го размера.

Болт вворачивается в просверленное отверстие, тем самым фиксируя зубья венца моховика. Таким образом, коленвал блокируется, что исключает его вращение.

С помощью лома и специальной гаечной головки (на 38) отворачивается и снимается шкив коленвала.

Снимаются натяжные ролики и лобовая крышка двигателя.

Очищаем рабочие поверхности от грязи и пыли.

Теперь снимается натяжитель цепи. Перед тем как его снять необходимо пометить белым маркером цепь в местах соединения с коленвалом и распредвалом, чтобы потом можно было ровно также поставить новую цепь на место.

Затем снимается башмак натяжителя и успокоитель

Крутить нужно очень осторожно, чтобы клапана не ударили о борт

После того как башмак натяжителя снят, ослабляется крепление датчика распредвала и цепь легко снимается.

Процесс установки нового ЦП

Старая цепь прикладывается к новой, на которую переносятся отметки белым маркером, сделанные в тех местах, где она будет одеваться на валы.

Перед тем как одевать новый ЦП, его необходимо смазать машинным маслом.

ЦП устанавливается через низ, при помощи небольшой медной проволочки она заводится снизу в двигатель и аккуратно надевается на валы (сначала на колен., потом — распред.).

После того как цепь одета ставится на место башмак натяжителя и успокоитель.

Последним ставится цепной натяжитель. Эта деталь отвечает за натяжение цепи, поэтому желательно его менять вместе с ней. Когда он установлен, выдергивается специальная чека и цепной механизм натягивается.

После того как двигатель собран, ЦП заменен, зажимаются болты и делается старт мотора, проверяется на наличие посторонних шумов, если замена произведена успешно и правильно, то их не должно быть.

Подробная видео-инструкция по замене цепного механизма ГРМ ДВС на Шевроле-Нива приведена ниже.

Замена

Во время замены ремня проявится множество нюансов. Например, когда вы снимете старые ролики, потребуется оставить специальные метки, чтобы правильно надеть ремень.

После установки следует зафиксировать километраж, деталь часто изнашивается за определённое расстояние. Завод предписывает ТО по прохождении 90 000 км, раньше цифра составляла 60 000. Конечно, данные производителя рассчитаны математическим способом в хороших условиях, чего в жизни добиться трудно, ведь один километр по сложности дорожных условий может сойти за несколько. Поэтому рекомендуется заменять ремень после 50 000 пройденных километров. Это считается оптимальным расстоянием для средних условий.

Во время ремонта обращайте внимание на мелочи, ошибок допускать нельзя. Ремень не должен перекручиваться, слабо держаться и иметь повреждения

Это приведёт к тому, что машина не проедет и 10 километров.

Вторым пунктом осматриваем состояние зубцов ремня и шестерён, на которых не должно быть грязи. Из-за неё может произойти обрыв, а впоследствии придётся делать капитальный ремонт мотора.

Как уже сказано, на Киа Рио 3 поколения установлена цепь, и владельцы интересуются тем, через какой интервал пробега требуется её менять. Ремонт проводится на пробеге 250–300 тыс. километров, либо при неисправности: будут слышны стуки цепи о кожух. В таком случае её нужно подтянуть или заменить.
