Где находится топливный фильтр на ваз 21114

Артикул и примерная стоимость фирменного фильтра ВАЗ 2112

На ВАЗ 2112 используется преимущественно оригинальный топливный фильтр 21120-1117010. Его цена находится в пределах от 200 до 300 рублей. Помимо фирменного изделия в продаже есть его аналоги. В таблице ниже представлен перечень наилучших альтернатив фирменному фильтру.

Таблица — Оптимальные аналоги топливного фильтра с гайками

Бренд	Артикул	Примерная цена, рубль
Fram	G5915	270-360
Пекар	21121117010	230-270
BOSCH	986450124	330-450
BIG Filter	GB-302	140-250
Nipparts	J1330502	240-270

На автомобилях ВАЗ 2112 с двигателем на 16 клапанов используется оригинальный фильтр с артикульным номером 21230-1117010. Расходник стоит около 200-300 рублей. От 21120-1117010 он отличается креплением к топливопроводу. Вместо гаечной фиксации применены патрубки с клипсами. Расходник имеет массу аналогов. Наилучшие из них представлены в таблице ниже.

Таблица — Аналоги топливного фильтра тонкой очистки с клипсами

Фирма производитель	Артикульный номер	Цена, рубль
Denckermann	A110003	330-350
Mann-Filter	WK512	470-500
Purflux	EP155	230-250
Febi	17635	290-400
Knecht-Mahle	KL83	20-290

Помимо фильтра тонкой очистки на ВАЗ 2112 имеется сеточка, улавливающая крупный мусор. На большей части автомобилей используется фильтр с каталожным номером 2112-1139200. Стоимость расходника находится в пределах от 30 до 80 рублей. Также есть возможность купить аналог. Наилучшие альтернативы представлены ниже.

Таблица — Топливные фильтр-сеточки на автомобиль ВАЗ 2112 с мотором 1.5 литра

Фирма	Номер по каталогу	Примерная цена, рубль
Утес	21121139200	95-115
FARET	21121139200	110-150
WEBER	21121139200	65-100
СтартВольт	SFF0115	50-110
Zommer	KRFS2112	160-200

На автомобилях с 1.6 литровым двигателем встречаются фильтр-сеточки с каталожным номером 1118-1139200. Их цена варьируется от 50 до 100 рублей. Посмотреть наилучшие аналоги оригинального расходника можно в нижеприведенной таблице.

Таблица — Топливные фильтр-сеточки на автомобиль ВАЗ 2112 с 1.6-литровым двигателем

Бренд производителя	Номер по каталогу	Примерная цена, рубль
СтартВольт	SFF011	80-100
TSN	93631	150-230
FARET	11181139200	110-130
Соатэ	11181139200	130-190
Zommer	KRFS1118	90-160

Это интересно: Топливный фильтр Ниссан Х-Трейл T30-31 — разбираем внимательно

Замена топливного фильтра на ваз 21124 16 клапанов видео

ГлавнаяВаз 2110Замена топливного фильтра на ваз 21124 16 клапанов видео

Топливный фильтр и его замена на Ваз 2112

На Ваз 2112 замена топливного фильтра всегда процедура ответственная. Прежде всего, это объясняется тем, что владелец автомашины не знает, какой фильтр лучше поставить.Скорая замена топливного фильтра 2112 Ваз, конечно же, обусловлена качеством сегодняшнего бензина тоже. Но все-таки, если фильтр лучший, его срок службы гораздо дольше.

Общее представление

Замена топливного фильтра 2112 ваз

Менять этот самый фильтр надо вовремя, ведь если этого не сделать, то отрицательные последствия напрямую отразятся на надежности всего автомобиля. Узнаем для начала, в чем особенности топливного фильтра и какой лучше выбрать.Существует на сегодняшний множество разновидностей топливных фильтров: для карбюраторных и инжекторных двигателей:

Если фильтр предназначен для карбюраторной системы, то его месторасположение – между баком и самим карбюратором. Таким образом, удачное расположение этого элемента предотвращает забивание жиклеров карбюратора различным сором, который присутствует в современном топливе в больших количествах.
В данном случае, как на Ваз 2112, фильтр будет находиться под машиной. Что касается систем инжекторных, которые намного чувствительнее к загрязнению, то по сравнению с карбюраторными, фильтр здесь менять надо быстрее.

Замена топливного фильтра на ваз 2112

Примечание. Рекомендуется менять этот самый элемент каждые 30 тыс. км пробега автомобиля. Но это касается лишь тех случаев, когда используется качественный бензин. Ввиду того, что сегодня нельзя быть уверенным на все 100 процентов в качестве российского топлива, фильтр надо менять каждые 20, а то и 10 тысяч км пробега.

Ваз 21124 замена топливного фильтра

Не секрет, что некоторые автомобилисты, в основном, новички, вообще не догадываются, что этот фильтр нуждается в замене. Они продолжают ездить и на одной защите топливной системы дотягивают до 100 тыс.

км, а то и больше.И в итоге, они постоянно жалуются, что автомобиль не тянет, он не такой, как прежде, Ваз 2112 – не машина и тому подобное.

А надо было всего-то заменить фильтр, когда следовало и таких проблем бы не было.

Вот неполный список проблем, которые возникают в случае несвоевременной замены фильтра:

потеря мощности двигателя;
плохой завод, что зимой, что летом;
лишняя нагрузка на топливный насос, который начинает работать в двойную силу и т.д.

Замена топливного фильтра ваз 21124

Знать, как выбрать хороший фильтр, сродни искусству

Тут нужно учесть много параметров, но одно сказать можно точно: немаловажное значение имеет качество бумаги

Примечание. Эксперты советуют разобрать старый фильтр, распилить его и изучить содержимое. Так можно будет создать правильное представление, что и как внутри.

Замена топливного фильтра на вазе 21124

Если нет охоты разбирать фильтр, то можно послушать других автомобилистов, отдающих предпочтение тому или иному фильтру. Полезно будет посетить различные форумы, где обсуждают плюсы и минусы того или другого производителя.

Замена топливных фильтров ваз 21124

Если раньше, когда под капотом отечественных авто стояли карбюраторы, к топливному фильтру не предъявлялось таких требований, то сегодня, с появлением инжекторов(см.Промывка инжектора своими силами), все изменилось.

Новая система питания, подразумевающая впрыск, создание нежное и привередливое.Подавай ей только самое лучшее, а от грубого бензина ей уж точно не станет хорошо.

Да и что там топливо, инжекторы не переносят и грязного воздуха, и он должен быть чистым.

Замена фильтра топливного ваз 21124

Обзор

Итак:

Самым лучшим, по мнению многих автомобилистов, для Ваз 2112 будут фильтры от Bosh. Чем же они лучше остальных?Как утверждают эксперты, эти фильтры прекрасно защитят всю топливную систему не только от твердых или водяных частиц, но и от примесей, которые обитают в современном бензине.

Топливный фильтр от Бош

На втором месте фильтры Champion. Они выпускаются не только для бензиновых версий автомобилей, но и для дизельных. Ультра эффективный уровень фильтрации примесей и загрязнений, устранение попадания инородных включений и другие преимущества выделяют этот бельгийский фильтр среди массы других.

Замена фильтра топливного на ваз 21124

Идеальную чистоту топлива, попадающего в систему вашего автомобиля, гарантируют производители фильтров Mann. Они надежно защищают механизм впрыскивания инжектора, удаляя из топлива различные примеси и загрязнения. Пыль, ржавчина и вода никак не пройдут дальше этого стража.

Mann топливный фильтр

Топливные фильтра Калины

Топливный фильтр отвечает за очистку топлива, перед тем как оно попадет в камеру сгорания автомобиля. В калине имеется два топливных фильтра, один грубой очистки топлива, а второй тонкой очистки.

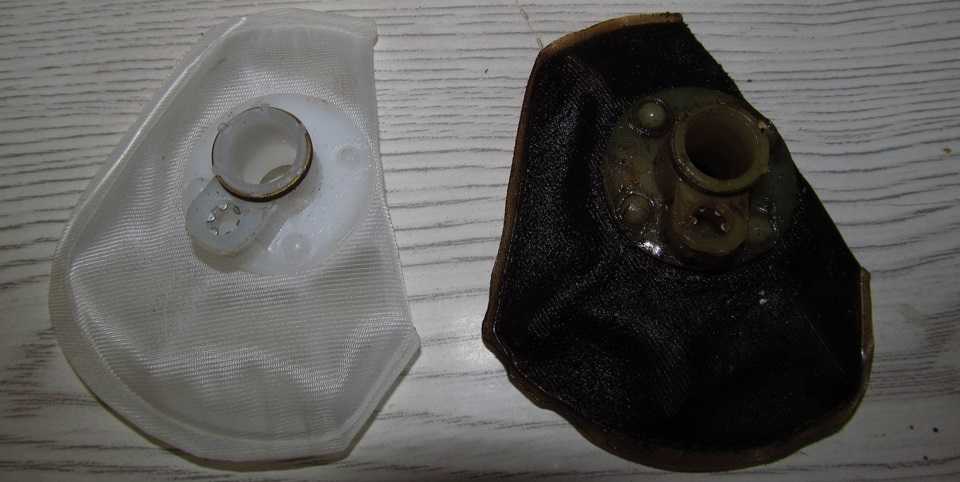

Сеточка бензонасоса

Сеточка, устанавливаемая на бензонасос, называется фильтром грубой очистки топлива, в народе ее еще называют «памперс». Данная деталь в большой степени защищает бензонасос от попадания в него больших частичек мусора, которые попадают в топливный бак с бензином. Иногда сеточка загрязняется, что приводит к проблемам в работе автомобиля.

Менять сеточку бензонасоса необходимо каждые 50 000 км, но довольно часто случается, что сеточка загрязняется и намного быстрее из-за низкого качества автомобильного топлива в нашей стране.

Замена сеточки бензонасоса Калина

Топливный фильтр

Данный фильтр располагается под днищем автомобиля возле задней балки, и крепиться с помощью хомута. Его назначением является уже очистка топлива от частичек мусора, которые прошли через сеточку бензонасоса. После топливного фильтра бензин напрямую попадает в камеру сгорания через форсунки, то есть после фильтра бензин должен выходить уже частящим без какого-либо мусора.

Менять фильтр тонкой очистки топлива приходится немного чаще, чем сеточку бензонасоса, а именно каждые 30 000 км, но многие автовладельцы советуют производить замену перед каждой зимой, чтобы потом не знать проблем с запуском автомобиля мороз.

Замена топливного фильтра Калина

Симптомы забитых топливных фильтров Калины

Существует несколько симптомов, которые явно указывают, что один из топливных фильтров загрязнился и требует срочной замены.

Симптомы:

Потеря мощности двигателя (авто не набирает былых оборотов, ухудшилась динамика);
Сложный запуск двигателя после простоя;
Автомобиль запускается и сразу же глохнет;
Приходится долго вращать стартером, чтобы запустить ДВС;

Как проверить?

Проверку частоты топливной системы можно с помощью замера давления топлива в топливной рампе, если фильтра засорены давления будет намного ниже необходимых значений (3,8-4,0 кгс/см). Так же следует помнить, что низкому давлению топлива в системе могут способствовать, старый неисправный бензонасос, сломанный РДТ и пропускающие топливо форсунки.

Виды фильтров: какие лучше

Автолюбители, которым предстоит первый раз менять фильтры грубой или тонкой очистки, часто спрашивают у других владельцев ВАЗов, какой фильтрующий элемент лучше всего выбрать. Стоимость изделий у всех производителей примерно одинаковая, поэтому хочется получить грамотный совет «из первых рук» и избежать неправильных рекомендаций.

На форумах автовладельцев чаще всех упоминаются фильтры товарных марок Big и Mahle. При этом следует помнить, что от заводского брака никто не застрахован.

Впрочем, нередко владельцы ВАЗов поддерживают отечественного производителя, приобретая фильтры «Салют». Самыми популярными являются детали:

артикул УТ-00002606, каталожный номер 21080–1117010 — с отстойником;
артикул 00000011756, каталожный номер: 21230–1117010;
артикул: 00000009674, каталожный номер 21120–1117010.

Фильтр «Салют» отличается от аналогов приемленым качеством и более чем привлекательной ценой

Процесс замены топливного фильтра

Общий вид топливного фильтра

Замена топливного фильтра не потребует специального инструментария или навыков. Но, есть один нюанс, который стоит отметить и запомнить всем автолюбителям

При ремонте или замене топливных элементов необходимо соблюдать особые предосторожности безопасности, так как в топливных магистралях бензин находится под давлением и при демонтаже может брызнуть в лицо

Теперь, когда разобрались с основными нюансами, можно перейти к непосредственному процессу замены. Рассмотрим, пошаговую инструкцию по замене:

Устанавливаем автомобиль на смотровую яму или подъемник.
Сбрасываем давление в топливной системе.
Теперь, необходимо очистить поверхность от скопившейся грязи. Потом, рекомендуется залить все ВД-40, чтобы заржавевшие болты лучше раскручивались.
При помощи ключей на 17 и 19 раскручиваем фильтр с одной и другой стороны. На втором поколении 2112 установлены вместо болтов зажимные колодки, поэтому ключи не понадобятся, а стоит только нажать на кнопку, чтобы вынуть магистраль с фильтра. Раскручиваем крепления фильтра
Отсоединяем его от топливной магистрали. Откручиваем стяжной хомут при помощи ключа на 10 Вынимаем фильтр с посадочного места
Демонтируем стяжной хомут, и вынимаем фильтрующий элемент.
Сборку проводим в обратном порядке. Установленный новый топливный фильтр на автомобиль

Таким образом, легко и просто можно сменить топливный фильтр. Стоит отметить, что на самом фильтре есть обозначение направления потока, поэтому при монтаже нужно правильно установить направление потока горючего.

Выбор фильтра для 16-ти клапанника

От выбора фильтра зависит, насколько качественно будет отфильтровываться топливо. Как показывает практика, на территории СНГ очень много «бодяги», которая может навредить мотору. Поэтому, к выбору стоит отнестись серьезно.

Итак, рассмотрим, какие фильтра подходят на ВАЗ 2112.

Оригинал

21230-1117010 – оригинальный каталожный номер топливного фильтра, который устанавливается на 2112. Средняя стоимость составляет 250рублей.

Аналоги

Топливный фильтр Fram G5915 универсален, подходит на всё переднеприводное семейство ВАЗ

Также, существует ряд аналогов, который можно смело использовать для установки. Они идеально становятся на штатные посадочные места, и имеют ресурс не хуже оригинала.

BIG Filter GB-320 (150 руб.).
Fram G5915 (180 руб.).
Purflux EP220 (200 руб.).
Fiaam FT5372 (300 руб.).

Все эти фильтра сертифицированные, а также рекомендованы автомеханиками для монтажа на автомобиль.

Регулировка холостого хода

Наиболее распространенная проблема карбюратора «Солекс» – исчезновение нормального холостого хода, мотор начинает работать с перебоями на малых оборотах. Очень часто причиной подобной неисправности является либо засоренный жиклер ЭМГ, либо сам электромагнитный клапан. Проверить это очень легко – во время работы движка на ХХ отсоединяем проводок от ЭМГ, если характер работы ДВС совершенно не меняется, а при выкручивании клапана обороты заметно возрастают, значит, дефект присутствует.

Восстановить нормальную работу ХХ можно попробовать без снятия узла целиком, и производится такая процедура достаточно просто:

на заглушенном двигателе снимаем воздушный фильтр с корпусом:
отсоединяем провод ЭМГ, выкручиваем сам клапан;
запускаем мотор, заткнув пальцем руки «холостой» канал, «прогазовываем» несколько раз;
останавливаем двигатель, компрессором или ручным насосом не забываем продуть ЭМГ и его жиклер, разъединив между собой эти части;
устанавливаем на место детали, делаем контрольный запуск ДВС: если ХХ стабилизировался, а при снятии проводка обороты изменились, значит, причина была именно в засорении, и теперь холостой ход «пришел в норму».

Но прочистить таким образом канал удается не всегда, соринка может застрять в районе винта качества. Здесь уже нужно снимать и разбирать карбюратор, демонтировать винтик, что в целом не очень непросто, так как находится он глубоко в канале и удерживается там уплотнительным резиновым кольцом.

Пошаговая инструкция + фотоотчет: как самостоятельно заменить топливный фильтр на ВАЗ 2112

Соединение фильтра со шлангами может осуществляться двумя способами: на штуцерах (ВАЗ 2112) или на клипсах (ВАЗ 21124). Поэтому перед покупкой топливного фильтра уточните вариант крепления у вашего авто. Располагается он под днищем задней части автомобиля. Поэтому для удобства проведения работ машину нужно загнать на смотровую яму или поднять на подъемнике.

ВАЗ 2112 замена топливного фильтра

1.Счищаем грязь металлической щеткой, брызгаем на резьбовые соединения средством WD или его аналогами. Снижаем давление в топливной системе и для безопасности снимаем клемму аккумулятора.

2.Нажимаем на фиксатор и снимаем патрубок с одной стороны фильтра. Учтите, что при отсоединении шланга может вылиться некоторое количество топлива, поэтому лучше подставить какую-нибудь емкость.

3.С другой стороны отверткой отгибаем проволочную клипсу (стопорную «сережку») и снимаем второй патрубок. Также не забываем про вытекающий бензин.

4.Ослабляем хомут крепления с помощью ключа на 10.

5.Вынимаем старый фильтр и заменяем на новый. Учитываем при этом направление движения топлива. Для этого в качестве подсказки на корпусе нарисована стрелочка и/или написано in (вход) и out(выход).

6.Подсоединяем все в обратном порядке.

Если в конструкции предусмотрено штуцерное соединение, то вместо пп.2, 3 выполняем:

2-3. С помощью двух ключей (на 17 и 19) откручиваем штуцеры с обеих сторон фильтра. (7) Не забываем подставить емкость под вытекающее топливо.

Завершив установку, заведите автомобиль и проверьте отсутствие течи в местах соединения. При необходимости затяните крепления потуже. Если это не помогло – то, скорее всего, износились уплотнительные резиновые кольца, и их нужно заменить.

Рампа и форсунки

Рампа – это полая планка с установленными на ней форсунками и специальной конструкции регулятором давления смеси. Рампа крепится при помощи двух болтов на трубе впуска или же непосредственно на головке блока. На левой стороне имеется штуцер, при помощи которого производится контроль давления топлива (при диагностике). Он закрыт пробкой с резьбой.

Форсунки закрепляются на рампе. Распылители форсунок находятся в отверстиях впускного коллектора. Но на моделях двигателей ВАЗ-2112 и ВАЗ-21124 форсунки устанавливаются в отверстиях на головке блока. Для того чтобы уплотнить посадочные отверстия электромагнитных форсунок, устанавливаются резиновые кольца. Форсунка – это обычный клапан с электромагнитом.

В то время, когда от микроконтроллера поступает импульс, происходит открывание клапана на определенное время. При этом топливная смесь через распылитель подается в камеру сгорания через клапан. Топливо начинает испаряться, соприкасается с горячими элементами, в состоянии пара воспламеняется в камере сгорания. Воспламенение происходит при помощи свечи зажигания. Как только прекращается подача импульса на форсунку, клапан возвращается в исходное положение с помощью возвратной пружины.

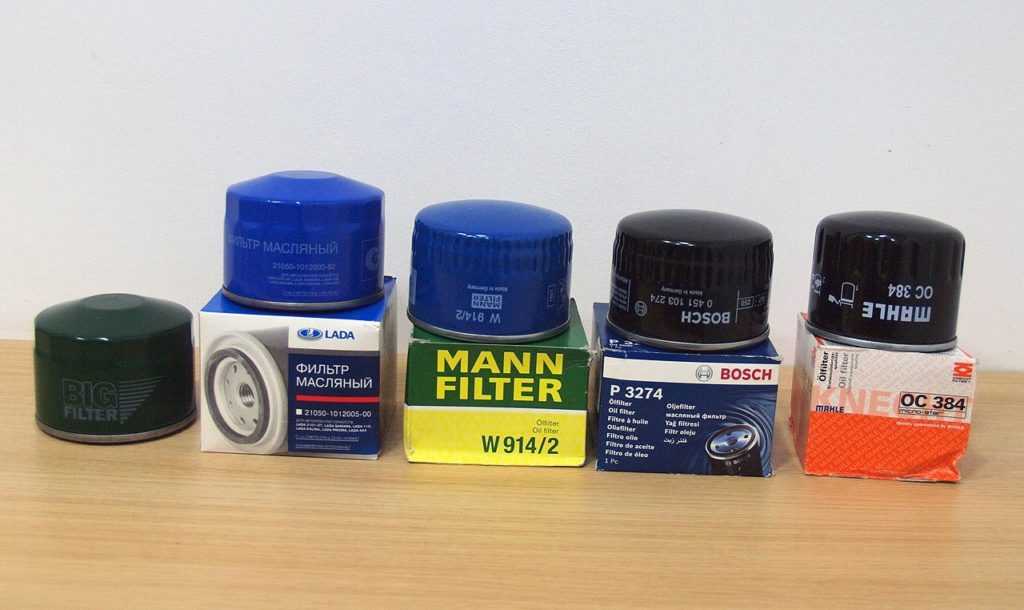

Масляный фильтр Калины

Масляный фильтр применятся для очистки масла от обрезавшегося мусора в процессе работы ДВС, такого как стружка или окалины. Фильтр представляет собой цилиндр внутри, которого помещена специальная маслостойкая фильтрующая бумага, проходя через которую масло очищается. Так же в фильтре есть обратный клапан, который удерживает масло и не дает ему стекать с ГБЦ.

Менять масляный фильтр необходимо при каждой замене масла в ДВС.

Симптомы некачественного или засоренного масляного фильтра

На Калине при засоре масляного фильтра возможны следующие неисправности:

Потеря давления масла в ДВС;
Шумность работы ДВС;
На 16-клапанных двигателях возможен стук гидрокомпенсаторов;

Если на вашем авто появились такие признаки поломки необходимо заменить масло и фильтр.

Замена топливного фильтра на ВАЗ 2112

Где находится топливный фильтр? Если у вас карбюраторная система впрыска, тогда открывайте капот и ищите вакуумный усилитель тормозов (Указан зелёными стрелками), над ним ещё тормозной бачок располагается и возле него находиться этот самый фильтр, если приглядеться на фотографии ниже в то место которое указано синей стрелкой, то можно будет увидеть данный фильтр, для наглядности он ещё показан на маленьком фото в увеличенном размере и указан двумя красными стрелками.

Примечание! На инжекторах он совершенно в другом месте располагается, чтобы его увидеть, придётся либо под лазить под автомобиль, либо же загонять его на яму, менять его тоже можно либо подлезав под автомобиль, либо же загнав его на смотровую яму (Как вам удобней в общём), для наглядности на фото ниже он красной стрелкой указан, а так же на этом фото можно будет увидеть что он находится возле бензобака, который синий стрелкой указан и располагается в задней части автомобиля (Под заднем сиденьем)!

Когда нужно менять топливный фильтр? При загрязнение он подлежит замене, если брать фильтры которые стоят на инжекторах, то их по реже менять нужно, потому что бензин перед тем как в него попасть, очищается ещё в фильтре грубой очистки который тоже кстати менять периодически нужно (О том как поменять фильтр грубой очистки, читайте в статье: «Замена сеточки бензонасоса на автомобиле»), ну а если про карбюраторные топливные фильтры говорить, то они меняются по чаще и в этих фильтрах можно наглядно понять нуждается он в смене или же нет, во всех двигателях когда фильтр будет засорён машина дёргаться будет, в начале дёрганья будет происходить на высоких оборотах (Бензин не будет успевать попадать в двигатель из-за загрязнённого фильтра), затем через некоторое время машина и на средних оборотах дёргаться будет и т.д., как мы уже сказали на карбюраторных автомобилях на фильтр можно будет посмотреть и понять на сколько он загрязнён (Просто эти фильтры с прозрачным стеклом идут, в отличие от инжекторных, на них они полностью закрыты и после того как автомобиль пройдёт более 20.000-25.000 тыс. км., фильтр на инжекторе нуждается в замене).

Примечание! Любые фильтра которые присутствуют в топливной системе, начиная от фильтра грубой очистки и заканчивая фильтром тонкой, засоряются лишь по одной причине, плохо качество топлива или слишком много воды и грязи в нём находиться, поэтому если бензин будет в автомобиль заливать наичистейшей (Такого не бывает), тогда и фильтры не какие в машине менять не нужно будет и автомобиль будет ездить довольно таки долгое время!

Первые симптомы забитого топливного фильтра в зависимости от типа двигателя

Степень влияния фильтра на работу двигателя зависит от его типа. Карбюраторные бензиновые моторы практически не реагируют на загрязнение очищающей прослойки. Незначительные изменения могут наблюдаться только в мощности и стабильности работы ДВС.

Инжектор более требователен к давлению в топливопроводе, поэтому снижение пропускной способности фильтра сразу проявляется падением мощности мотора. Наиболее явным признак становится на высоких оборотах.

Загрязнение топливного фильтра напрямую влияет на снижение мощности двигателя авто.

Моторы, которые работают на дизельном топливе, наиболее чувствительны к посторонним частицам и примесям. Их мощность и стабильность работы напрямую зависят от уровня давления в топливопроводе. При его снижении наблюдаются задержки запуска и резкие рывки во время езды. В некоторых случаях двигатель включается только после нескольких попыток.

Чувствительность моторов к загрязнению во многом связана их требованиями к степени очистки топлива. Фильтрующие элементы для дизельных двигателей не должны пропускать частицы более 4-5 мкм, инжекторных — 10 мкм, а карбюраторных — 20 мкм.
