Генератор ваз 2106: какой установлен, замена своими руками

Генератор ВАЗ 2106: назначение и функции

Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

Водитель поворачивает ключ в замке зажигания.
Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
Именно в обмотке появляется магнитное поле.
Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Генераторы на ВАЗ 2115

ВАЗ 2115, созданный на основе «девятки», перенял от неё основные узлы и агрегаты. Соответственно и проблем с оборудованием тоже много. Если авто с карбюраторным двигателем, может комплектоваться генератором 37.3701 на 55 А, который отличается от вышеназванного способом крепления. Однако такого напряжения не хватает при постоянной эксплуатации современных аудиосистем, противотуманок и других энергопотребляющих опций. Какой генератор лучше поставить на ВАЗ 2115 — однозначно рекомендуют автовладельцы ставить не ниже 80 А мощностью. Сейчас на ВАЗ 2115, как и на 2113-2114, устанавливаются трёхфазные 94.3701 с отдачей 80 А.

Для большей мощности можно на 2015 поставить приоровский генератор КЗАТЭ 9402.3701 на 90 А, который подходит по креплению, шкиву. Надёжный агрегат обеспечит вас необходимой энергией при любом количестве энергопотребляющих устройств.

Обобщая сказанное выше, можно отметить, что при покупке генератора на ВАЗ на замену поломанного или для усиления мощности лучше выбирать российские модели, так как они наиболее подходят по конструкции, не придётся проводить дорогостоящую доработку. К тому же вы всегда найдёте необходимые

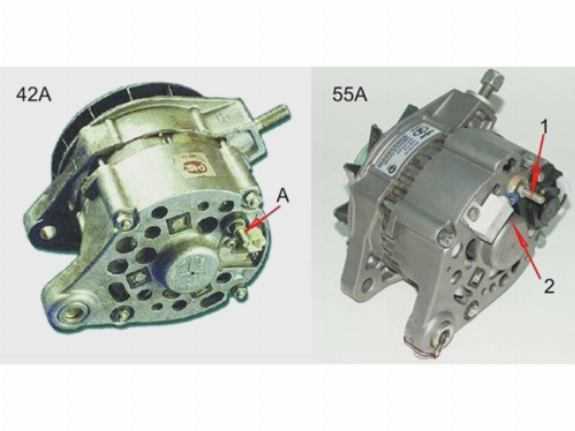

Генераторы для ВАЗ 2106 «шестерка»: выбираем подходящую модель по артикулу

Штатный генератор на «шестерке» работает при напряжении 14 Вольт и выдает порядка 42 Ампер. Тем не менее большинство водителей устанавливают генераторы большей мощности – более сильный агрегат позволяет подключать дополнительное электрооборудование.

Однако требуется помнить, что сильное увеличение мощности генератора требует замены магистральной проводки в автомобиле – в противном случае высок риск возгорания кабелей из-за перегрева.

Производитель	Товарный артикул	Номинальная мощность, А	Рабочее напряжение, В	Примерная стоимость, руб.
ЗиТ	9402-3701000	42	14	4 200
ЗиТ	9402-3701002	55	14	5100
БАТЭ	Г221А-3701000	50	14	4700
БАТЭ	Г221А.3701000-02	65	14	5500
АТЭ	372.3701000	42	14	4100
АТЭ	372.3701043	55	14	4950

Демонтаж и снятие генератора с ВАЗ 2106: пошаговая инструкция

Алгоритм извлечения генератора на «шестерке» не является сложным и свободно выполняется одной парой рук. Для демонтажа потребуется стандартный набор гаечных ключей, а также небольшой молоток или монтажная лопатка, пассатижи. Снятие агрегата выполняется в следующей последовательности:

В первую очередь необходимо откинуть силовые клеммы от аккумуляторной батареи – это позволит предотвратить короткое замыкание в проводке и удар током;

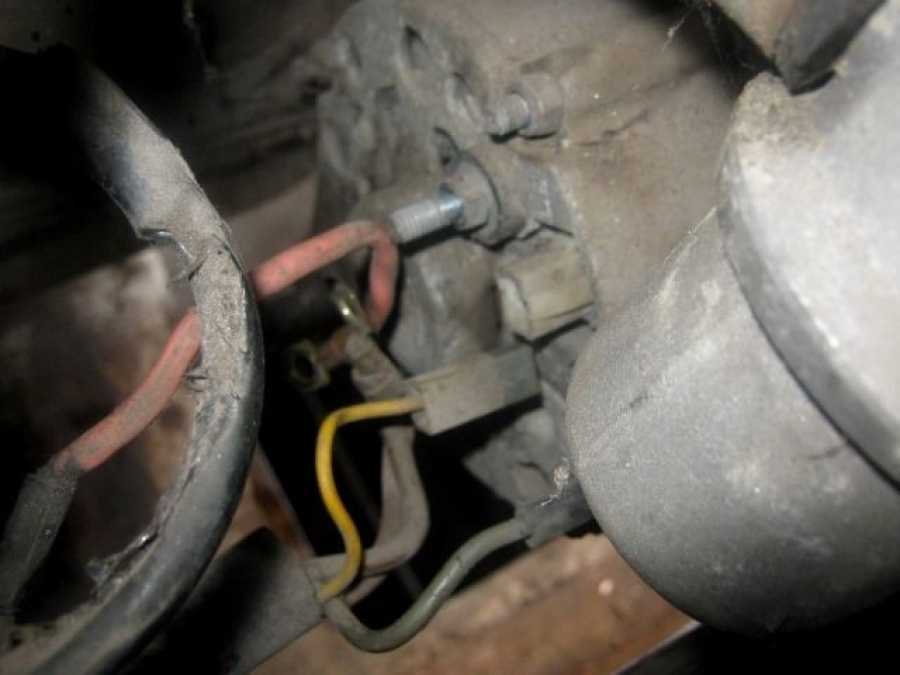

Далее находим генератор и откручиваем все провода, ведущие к агрегату. В зависимости от сечения проводки, некоторые кабеля могут быть прикручены к токопроводящим частям гайками на «19»;
После удаления проводки необходимо аккуратно отпустить крепление агрегата к верхнему кронштейну – это позволит немного отодвинуть генератор от посадочного места, что снизит напряжение на приводном ремне. Сам ремень также необходимо снять, стараясь не повредить натяжное устройство;
Далее переходим под днище автомобиля и демонтируем защиту картера при ее наличии. Затем необходимо выкрутить крепления на нижней части фиксирующего кронштейна, после чего генератор можно извлекать.
Удобнее всего будет демонтаж агрегата через днище автомобиля.

Разборка и ремонт генератора на ВАЗ 2106: детальный гайд для новичков

Для разборки генератора потребуется не больше 30 минут свободного времени, а также набор из гаечных ключей или торцевых головок, пассатижи, молоток и удлинители. Процедура осуществляется в четкой последовательности по данному алгоритму:

Демонтированный генератор переворачиваем верхней крышкой вверх, после чего находим фиксирующие болты. Крепления необходимо выкрутить, предварительно добавив к трещотке удлинитель;
После извлечения болтов необходимо аккуратно вытащить шкив генератора и разделить агрегат на 2 половины. Верхняя часть устройства содержит ротор с щетками и подшипником, нижняя – статор с обмоткой, а также выпрямительного реле;
Далее в первую очередь необходимо осмотреть состояние щеток и щеткодержателей – данные детали истираются при большом пробеге и часто являются причиной неработоспособности генератора. После проверки элементов осматриваем состояние подшипника на шкиве и прозваниваем ротор мультиметром;
Затем переходим к нижней части агрегата

Для демонтажа статора придется снять изоляционную и токопроводящую обмотку – во время извлечения важно не повредить элементы. Далее прозваниваем мультиметром статор и проверяем выпрямительное реле;
В случае определения неисправностей требуется заменить все поврежденные детали

При этом требуется помнить, что ремонт генератора осуществляется модульным образом, то есть путем замены сборных комплектующих – самостоятельно ремонтировать поврежденные ротор или статор не рекомендуется в целях предотвращения короткого замыкания;
После ремонта собираем устройство по данной инструкции в обратном порядке
Во время монтажа генератора на автомобиль также требуется обратить внимание на состояние приводного ремня – при необходимости данная запчасть также должна быть заменена.

Самостоятельный ремонт генератора позволит неплохо сэкономить на обслуживании автомобиля, однако не стоит приобретать подержанные комплектующие или пренебрегать толщиной изоляционной обмотки. В противном случае отреставрированный агрегат прослужит крайне недолго.

Автомобили до 1986 года выпуска

Использовался в автомобилях генератор Г-222. Схема подключения ВАЗ-2107 почти такая же, как и на более поздних моделях. Но есть особенности, среди основных – имеется контрольная лампа, показывающая зарядку аккумулятора. Причем работала она при помощи электромагнитного реле.

Когда включается зажигание, от замка поступает питание через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакту катушки. Второй контакт катушки соединяется с центральным проводом на генераторе (с точкой соединения трех обмоток).

У электромагнитного реле нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягиваться и размыкать контакты.

При этом прекращается питание лампы накаливания, она тухнет. Это говорит о том, что зарядка аккумуляторной батареи происходит в нормальном режиме. Только при условии, когда прекратится питание лампы, на обмотку возбуждения будет подано напряжение и генератор сможет выйти на рабочий режим.

Как устроен генератор ВАЗ-2106?

Когда автолюбители говорят об устройствах электрической энергии, в первую очередь вспоминается автомобильный аккумулятор. Однако главным устройством данной системы является генератор. Сейчас все современные машины укомплектовываются вентильными устройствами. Что примечательно, их конструкция не меняется в зависимости от того, иномарка это или отечественный автомобиль. Разница заключается лишь в размерах и крепежных местах.

Генератор ВАЗ-2106: принцип работы

В основе работы данной конструкции лежит принцип порождения переменного тока в обмотках статора под воздействием магнитного поля, образуемого вокруг сердечника ротора. Мотор при помощи ременной передачи приводит в действие ротор, и далее на обмотку детали подается электрическое напряжение. Его вольтаж достаточен для того, чтобы образовать магнитный поток. Когда вращается сердечник, в обмотке статора наводится ЭДС. Магнитный поток, а точнее его сила, зависит от конфигурации реле-регулятора. На выходе генератор ВАЗ-2106 позволяет получить напряжение в 13-14 Вольт. Этого вполне достаточно, чтобы обеспечить нормальную работу всех электронных систем, в том числе и для дозарядки аккумулятора. АКБ и стартер ВАЗ-2106 будут нормально функционировать на протяжении длительного времени, соответственно, движению автомобиля ничего не будет препятствовать.

Из чего состоит генератор?

Данный прибор включает в себя целый ряд механизмов:

Корпус. Данный элемент является основой для статорной обмотки в такой детали, как генератор ВАЗ-2106. Изготовляется корпус генератора из дюралюминия и других легкосплавных металлов. Также в нем имеются так называемые окна, которые служат для охлаждения всего прибора во время работы.
Обмотка. Она выполнена из медных проводов, уложенных в пазах сердечника. Последний имеет круглую форму и состоит из специального трансформаторного железа, что дает ему улучшенные магнитные характеристики. Генератор ВАЗ-2106 имеет 3 слоя обмотки, которые соединяются между собой треугольником.
Ротор. Данное устройство являет собой электромагнит с одной обмоткой, которая располагается на валу детали. Сверху нее есть небольшой сердечник. Зачастую диаметр данной детали на 1-2 миллиметра меньше диаметра статора ВАЗ-2106.
Характеристики и функции реле-регулятора заключаются в регулировке и контроле напряжения, которое поступает на выходе генератора. Данная деталь являет собой электронную схему с выходами к щеткам. Сам регулятор может устанавливаться как в корпус генератора, так и отдельно от него (в таком случае щетки монтируются на специальный щеткодержатель).
Выпрямительный мост. Данный механизм включает в себя 6 диодов с током более 40 А. Они располагаются на плюсовом и минусовом токопроводящем основании. Диоды соединяются между собой парно по схеме Ларионова. Такой тип креплений позволяет получить механизму на выходе не переменное, а постоянное напряжение. Кстати, автолюбители часто называют выпрямительный мост «подковой». Данное название он получил из-за характерного размещения диодов.

Как заменить генератор на ВАЗ 2107

Замена генератора у автомобиля ВАЗ 2107 – явление достаточно редкое. Этот агрегат обычно работает без сбоев, и в ремонте не нуждается. Однако справедливости ради стоит отметить, что и у него случаются неисправности, для устранения которых требуется немедленный ремонт, а то и полной его замена. Ниже перечислены самые распространенные неисправности генератора:

Выход со строя диодного моста (выпрямительного блока);
Выход со строя обмотки статора (обрыв, короткое замыкание);
Выход со строя обмотки возбуждения (обрыв или короткое замыкание);
Износ или зависание щеток;
Износ или заклинивание подшипников;
Выход со строя регулятора напряжения.

Данные неисправности у ВАЗ 2107 достаточно просто диагностируются, чего нельзя сказать об их устранении. Например, износ подшипников сопровождается появлением шума или стука при работе. Для того, чтобы убедится, что причиной его появления является повреждение подшипников генератора, следует ослабить и снять приводной ремень и пошатать/провернуть шкив. При наличии люфта или затрудненного вращения требуется незамедлительная замена подшипников.

В отличие от описанной выше механической проблемы, неисправности электрической части более проблематичны с точки зрения диагностики. О том, что генератор ВАЗ 2107 не работает, сигнализирует лампа заряда аккумулятора. А вот причину такой неисправности установить будет сложнее. Если вы не имеете достаточного опыта обращения с автоэлектроникой и специальными измерительными приборами, то лучше доверить это дело специалистам.

Если же вы чувствуете, что в состоянии решить проблему самостоятельно, то приступайте к первичной диагностике неисправности. Для этого, как минимум, необходимо иметь под рукой мультиметр, которым можно будет измерить напряжение на выходе генератора и выполнить прозвонку обмоток ротора и статора.

Следует отметить, что при межвитковом замыкании в обмотке статора, можно обойтись без измерительного прибора. При такой неисправности генератор издает характерный вой. В остальных случаях придется все же снять генератор, разобрать его и попытаться определить причину неисправности изнутри.

Обычно любая из перечисленных выше неисправностей устраняется путем замены вышедшего из строя элемента: ротора, статора, подшипника, щеток. Однако если ремонт требует времени, а автомобиль нужен срочно, на место неисправного устанавливают заведомо рабочий генератор. Обычно для классических автомобилей, к которым относится и ВАЗ 2107, отдельные подменные агрегаты имеются в наличии и у автолюбителей, и в мастерских. После ремонта родного генератора, выполняется обратная замена.

Снять генератор у ВАЗ 2107 достаточно просто. Для этого понадобиться два ключа, на 17 и на 19, м проникающая смазка типа WD-40 на случай, если открутить гайки просто так не получится. Сначала ключом на 17 откручиваете гайку, предназначенную для натяжки приводного ремня, а после ключом на 19 гайку крепления генератора к корпусу двигателя.

Устанавливать генератор на место следует в обратной последовательности, контролируя при этом степень натяжения приводного ремня. При надавливании на него между шкивами, степень прогиба должна составлять 10-17 мм. Упустив из виду этот немаловажный момент, можно получить в будущем новые неприятности, выражающиеся в повреждении ремня, преждевременном износе подшипников, пропаданию зарядки из-за проскальзывания ремня.

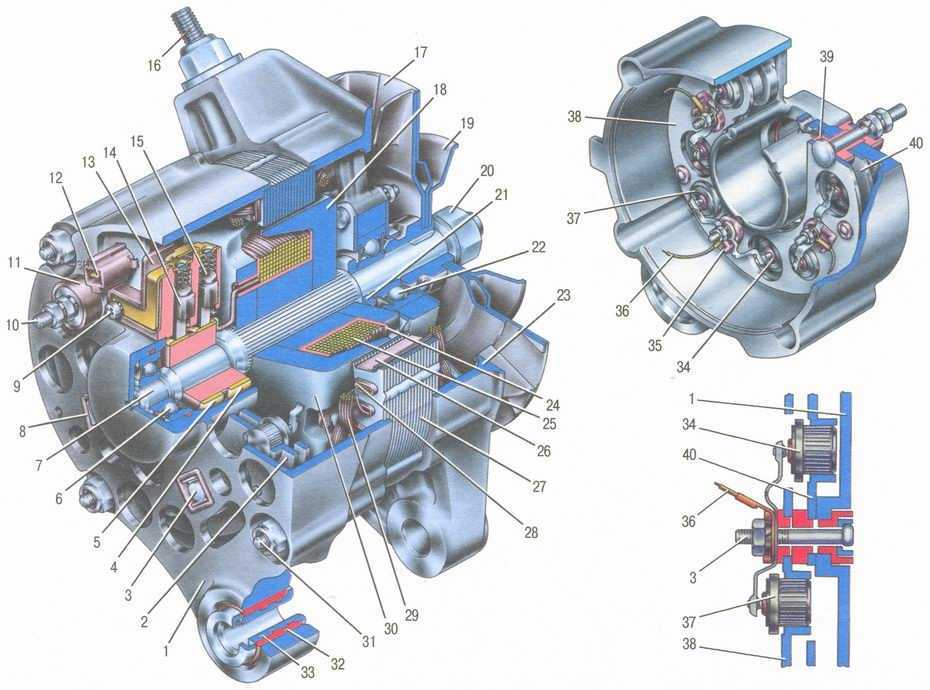

Схема подключения генератора ВАЗ 2106

Автомобильный генератор двигателя ВАЗ 2106 состоит из следующих компонентов:

Крышка устройства. Устанавливается со стороны монтажа контактных колец.
Выпрямительное устройство.
Винт, предназначенный для фиксации выпрямительного узла, а также фазных контактов обмотки статорного устройства.
Контактное кольцо.
Контактное кольцо.
Шариковое подшипниковое устройство вала роторного узла. Монтируется со стороны контактных колец.
Вал роторного механизма.
Изоляционная втулка.
Болт, предназначенный для фиксации щеточного узла.
Положительный болт, устанавливающийся на клемме. Этот вывод на самом устройстве маркируется как контакт под номером 30.
Изолирующая втулка контактного винта.
Разъем основного вывода обмотки статорного механизма.
Щеточный узел.
Щетка минусового контакта.
Плюсовая щетка.
Шпилька, использующаяся для фиксации генераторного устройства к натяжной планке.
Крыльчатка вала агрегата.
Полюсный наконечника роторного устройства, выполненный в виде клюва. Устанавливается со стороны привода.
Вал приводного устройства агрегата.
Гайка, предназначенная для фиксации вала.
Дистанционное кольцо подшипниковой детали.
Шариковое подшипниковое устройство вала роторного механизма, монтируется со стороны привода.
Крышка генераторного узла, располагается со стороны приводного устройства.
Каркас обмотки роторного узла.
Непосредственно обмотка ротора.
Изоляционный элемент паза роторного механизма.
Статорное устройство.
Клин обмотки статорного механизма.
Непосредственно обмотка статора.
Роторное устройство.
Стяжной винт агрегата.
Буферный штуцер.
Втулка.
Минусовой диодный элемент.
Изоляционная пластина устройства.
Электроцепь фазного вывода обмотки статорного механизма.
Плюсовой диодный элемент.
Держательное устройство для фиксации плюсовых диодов.
Изоляционный штуцер.
Фиксирующее устройство для минусовых диодных элементов.

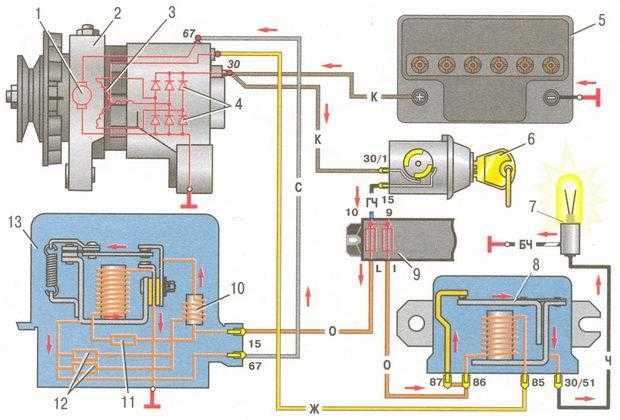

Схема генераторного узла на ВАЗ 2106

Непосредственно схема подсоединения устройства к бортовой сети авто выглядит так:

Обмотка .
Генераторный узел.
Обмотка статорного механизма.
Выпрямительный блок агрегата.
АКБ автомобиля.
Замок зажигания, располагается в салоне автомобиля.
Контрольный световой индикатор, определяющий необходимость заряда АКБ. Располагается в салоне автомобиля, на контрольном щитке.
Реле светового индикатора предупреждения о разряде АКБ, используется для защиты электроцепи.
Монтажный блок с предохранительными элементами.
Дроссельный узел.
Термокомпенсирующее резисторное устройство.
Дополнительные резисторные элементы.
Регуляторное устройство, предназначенное для «выравнивания» напряжения в бортовой сети авто.

Схема подключения генераторной установки на отечественной шестерке

Обслуживание генератора ВАЗ-2106

Чтобы не допустить появления неисправностей в работе генераторной установки, надо правильно следить за устройством. В целом данный узел не требуется специфического обслуживания. Надо периодически выполнять диагностику степени натяжки приводного ремешка агрегата. Это требуется для обеспечения стабильных оборотов при функционировании генераторной установки

Важно, чтобы во время работы узел смог вырабатывать требуемые 13-14 вольт

Если генераторное устройство не сможет отдавать нужное напряжение для заряда АКБ, батарея быстро разрядится в результате функционирования в аварийном режиме.

Если приводной ремешок будет перетянут, это также негативно отразится на функционировании составляющих элементов агрегата. Разрушится переднее подшипниковое устройство. Ресурс эксплуатации приводного ремня снизится из-за высокой нагрузки, возлагаемой на него. Рекомендуется периодически проверять состояние щеток, эти элементы не должны работать при серьезном износе. Во время функционирования детали должны свободно перемещаться в держательном устройстве, перекосы не допускаются.

Пошаговая процедура замены генератора. Вариант первый — не полный

2.1. Вытащить из кронштейна 21214 установленную в него разрезную стальную втулку и установить вместо нее сайлент (металлической стороной внутрь).

2.2. Снять генератор.

2.3. Снять с него под крышкой защиты удлинитель контакта 61 (обмотки возбуждения) — впрочем, можно сделать самостоятельно :).

2.4. Открутить снизу старый кронштейн (головка на 17, 2 или 3 болта).

2.5. Открутить сверху старую планку (головка на 17, одна гайка).

2.6. Повесить новую планку — но до конца не фиксировать, пусть болтается.

2.7. Закрепить новый кронштейн со вставленным в него сайлентом (металлическим кольцом внутрь).

2.8. Повесить генератор 214, одев на него предварительно удлинитель контакта обмотки возбуждения (чтобы не делать это на ощупь). Вставить болт, одеть фигурную шайбу (ребрами внутрь, разумеется) и затянуть гайкой (не сильно).

2.9. Одеть ремень — к слову, заметно легче, чем на 213, вставить болт в планку и верхнее ухо генератора, подтянуть (не до конца, опять-таки).

2.10. Затянуть окончательно крепление планки к двигателю.

2.11. Натянуть ремень, зафиксировать крепление уха к планке, зафиксировать нижнее крепление.

2.12. Одеть назад провода.

2.13. Выпив предварительно пива, завестись и радоваться жизни.

Процедура замены генерирующего устройства

Перед началом работы проверяется исправность реле регулятора. Желательно выбрать модель, где показатель термокомпенсации максимально возможный. Указанная характеристика позволяет моделям 2106 2107 безаварийно работать на повышенных оборотах. Особенно внимательно указанный показатель надо изучить, если эксплуатация ВАЗ 2106 или более поздних модификаций происходит в зонах с жарким климатом.

Сложности появляются на этапе, когда нужно подключить новый генератор ВАЗ. Для начала производится отключение и последующая изоляция проводов, идущих от реле-регулятора. Дальнейшее подключение генератора ВАЗ 2108 производится следующим образом.

Провода, сформированные в виде кольцевой клеммы, подключается на старое место в ВАЗ 2108. Обязательно нужно изолировать провод серого цвета, который никуда не подключается. Завершает процедуру установки подключение желтого провода к клемме. Если автовладелец не смог найти устройство требуемой мощности, то установить можно модель с ВАЗ 2108 на ВАЗ 2106 при условии учета суммарной мощности потребителей.

Бережное отношение и регулярные профилактические осмотры обеспечат машине длительную надежную эксплуатацию. Даже при незначительном падении оборотов или проблемах на этапе включения двигателя существует повод заглянуть под капот. Чем быстрее это делается, тем меньше вероятность дальнейшего распространения проблемы.

ВАЗ-2107 является люкс-версией более простого автомобиля ВАЗ-2105, однако все также относится к общему семейству «классики» Волжского автозавода. Данная марка автомобиля выпускалась в России вплоть до 2012 года, поэтому на дорогах встречаются как новые экземпляры машин, так и почетные старички тридцатилетнего возраста.

Данная модель отличается от прочих классических автомобилей ВАЗ большим количеством модификаций, связанных с различными типоразмерами моторов. На «семерки» ставились двигатели с объемом 1,3 л, 1,5 л, 1,6 л, 1,7 л. На спецмоделях, выпускаемых для МВД и КГБ, которые впоследствии были списаны и попали в частные руки, ставились даже роторно-поршневые двигатели объемом 1,3 л и имеющие мощность 140 л.с.

Такое разнообразие двигательных систем привело к тому, что модель ВАЗ-2107 имеет достаточно большую номенклатуру запасных частей, постоянно востребованных при ремонтах и периодических технических обслуживаниях данных автомобилей. Также в последнее время развилась тенденция глубокого тюнинга этой модели, заключающегося в установке более мощного двигателя и усиленной подвески, для участия доработанных автомобилей в непризнанных, но достаточно популярных среди молодежи уличных гонках.

ВАЗ 2107 – одна из легенд отечественного автопрома. Автомобиль был создан, как люкс-версия модели ВАЗ 2105. Вместе с тем, отличия коснулись не только салона, но и других ключевых узлов. Всего существует порядка 15 модификаций, имеющих отличия от базовой версии. К сожалению, руководство компании приняло решение о закрытии производства в 2012 году.

За время службы многие автомобили уже не раз проходили через ремонт различной сложности. Давайте рассмотрим генератор и связанные с ним неисправности.

Генератор Ваз 2106: подключение, замена, как проверить

Генератор в любом автомобиле, даже в дизельном – это настоящий генерал у мотора. Без него авто и с места не сдвинется. Бывает обидно, когда мотор работает прилично, а вот электрооборудование начинает давать сбои. Если говорить о шестерке, то скорее всего в ней стоит генератор Г 221, которым укомплектовывался еще Фиат 124.

Если сравнить электросхемы автомобилей Ваз 2101 и Ваз 2106, становится очевидно, что они практически одинаковые. На шестерке лишь стоит несколько дополнительных электрических приборов. Однако генератор там стоит тот же. В этом и проблема.

Дело в том, что изначально модель Г 221 не была предназначена для обслуживания такого числа потребителей энергии. Как следствие, реле-регулятор получает ток в недостаточном количестве, аккумуляторная батарея недозаряжается и медленно умирает.

Проблема усугубляется, когда владелец автомобиля устанавливает дополнительные устройства, такие как:

Противотуманки;
Хорошая аудиосистема;
Подогрев перед пуском;
вторая печка, холодильник, телевизор и т.п.

В общем, любой шаг, в результате которого увеличивается использование энергии, может привести к склонности аккумулятора разряжаться даже во время пути. Если внести доработки все же необходимо, то придется поставить более стабильный и мощный генератор Г 222.

Диагностика работы генератора

Все диагностические процедуры можно проводить как на снятом устройстве, так и прямо в автомобиле. Перед началом работ нужно обязательно снять провода от аккумулятора и генератора.

Для диагностики выпрямительного блока отсоединяем провод регулятора. Если нет омметра, то можно воспользоваться аккумулятором и контрольной лампочкой. На омметре стрелка должна указать на «бесконечность», а контрольная лампочка не должна загораться. Это говорит об исправной работе вентилей.

Проводим общую диагностику устройства. Нужно проверить, не пробиты ли вентили. Для этого к выводу на 30 крепим «плюс» устройства, а «минус» — к корпусу. Если прибор показывает ноль, это свидетельствует о замыкании, которое является последствием пробоя вентиля.

Уточняющая диагностика. Проверяем сопротивление отрицательных вентилей. Для этого «плюс» крепим к одному из крепежных болтов, а «минус» соединяем с корпусом устройства. О замыкании или пробое свидетельствует пониженное сопротивление.

Чтобы проверить плюсовые вентили, нужно «плюс» омметра прикрепить к выводу «30», а «минус» — к одному из болтов крепления. При пониженном сопротивлении можно судить о пробитом вентиле.

В таких случаях проще всего заменить полностью выпрямительный блок. Конечно, можно заменить отдельные диоды, однако это трудоемкий процесс, включающий в себя перепроссовку. С этой работой может справиться только специалист.

Диагностика обмотки ротора

Предварительно снимите щеткодержатель (процедура описана чуть ниже).

Подобный образом нужно проверить, отсутствует ли обрыв в обмотке. Для этого выводы омметра соединяем с кольцами контактов.

Замена ремня

Чтобы было удобнее работать, придется снять аккумулятор.

Выкручиваем крепежную гайку. С помощью монтажной лопатки сдвигаем устройство ближе к цилиндрам. Если это делается с трудом, то выкручиваем нижний крепежный болт.
Теперь, когда генератор получилось придвинуть к мотору, можно легко снять старый ремень и надеть вместо него новый.
Отодвигаем генератор от мотора, следя за натяжением ремня. Добившись необходимого натяжения, заворачиваем крепежную гайку к планке регулировки.
Регулируем натяжение ремня более точно. Для этого измеряем прогиб в месте между шкивами и насосом при усилии в 10кгс. Оно должно быть от 10 до 15 миллиметров. А между насосом и коленвалом оно должно быть равным от 12 до 17 миллиметров.
Как только удалось достичь правильной регулировки, затягиваем крепежные гайки и ставим на место брызговик мотора.

Замена регулятора

Регулятор находится на левом брызговике. Откручиваем крепежные гайки и снимаем устройство.
Отсоединяем проводки
Устанавливаем новый регулятор, присоединяем к нему проводки так же, как они были установлены на прежнем устройстве. Закручиваем крепежные гайки.

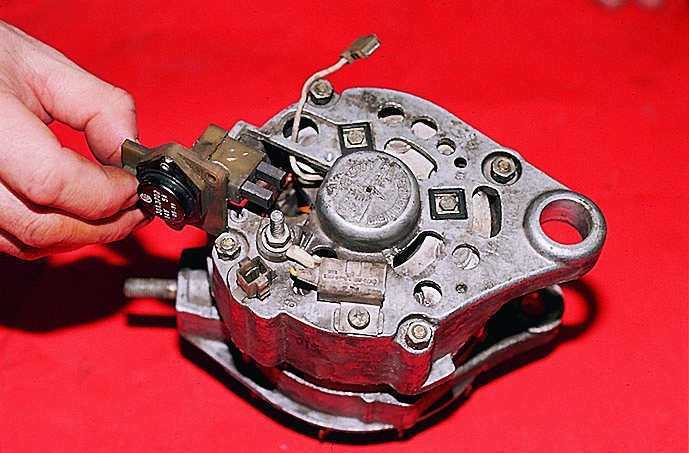

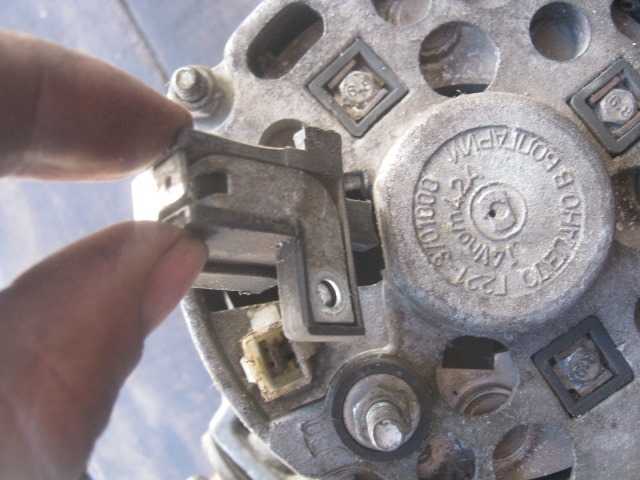

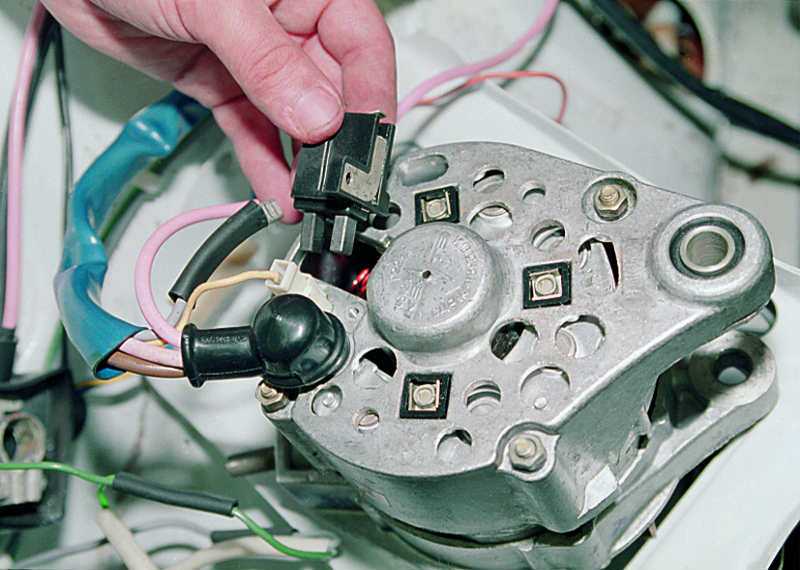

Замена щеток генератора на Ваз 2106

Щетки генератора нужно менять вместе со щеткодержателем, а не по отдельности. Операцию можно выполнить как на снятом устройстве, так и прямо в автомобиле.

Вынимаем штекер с вывода на 67.
Выкручиваем крепежный винт держателя щеток
Вынимаем неисправный щеткодержатель и ставим на его место новый.
Заворачиваем крепежный винт
Вставляем штекер

Генератор 2108

Этот прибор достаточно часто ставят и на 2106, и на 2107. Связано это с его большей эффективность, он выдает зарядный ток 55 А, чего вполне достаточно большей части автомобилистов. Но, если в вашем автомобиле значительно больше оборудования, то лучше подобрать что-нибудь помощнее.

По креплению эти генераторы идентичны, поэтому с самой установкой проблем не возникнет. Конечно, если не забудете снять клемму с аккумулятора. Веселье начинается при подключении. Все дело в том, что на родной прибор накидываются 4 провода. На «восьмерочный» идет всего 3. Связано это с встроенным реле напряжения. Для получения нормального результата необходимо заизолировать черный провод, а остальные присоединяются, как обычно. При работе генератора будет гореть лампочка, показывающая разряд. Это, при таком подключении, нормальное явление. Соответственно, она должна гаснуть при отсутствии зарядки.

В принципе, так уже можно ездить, но если вы желаете сделать все, как положено, то придется провести еще некоторые доработки. Снимаем старое реле, и вместо него ставим обычное силовое реле. Теперь лампочка будет гореть только при запуске двигателя, а также на малых оборотах, что вполне допустимо.

При установке на ВАЗ 2107 потребуется только добавить силовое реле.

Варианты замены сломавшегося агрегата

Главное, что необходимо запомнить, — для замены сломавшегося генератора запрещено брать первый попавшийся. Несоблюдение указанного правила приведет к продолжительному и дорогостоящему ремонту ВАЗ 2107 или других модификаций. Наиболее распространенной модификацией является Г-221. Для проведения технически правильной замены необходимо изучить следующие рекомендации производителя:

Замена генератора ВАЗ возможна с использованием агрегата от модификации 2105. Максимальный уровень тока составляет 55 А, что подходит для машин с незначительным количеством потребителей. Замена не подразумевает проведение доработок или модификаций.
Разрешено использование агрегата от ВАЗ 2106, чей максимальный уровень тока равен 55 А. Главное — предварительно убедиться в отсутствие большого количества мощных потребителей. Для установки потребуется незначительная переделка креплений, которые у модели ВАЗ 2106 немного отличаются.
Для машин с большим количеством потребителей подойдет агрегат, аналогичный установленным на ВАЗ 2107. Его максимальная мощность составляет 73 А. Водители со стажем говорят, что в некоторых случаях тяжело решить, какой генератор лучше поставить на ВАЗ. Проблема как раз и упирается в невозможность точно определить необходимую мощность потребления в долгосрочной перспективе.

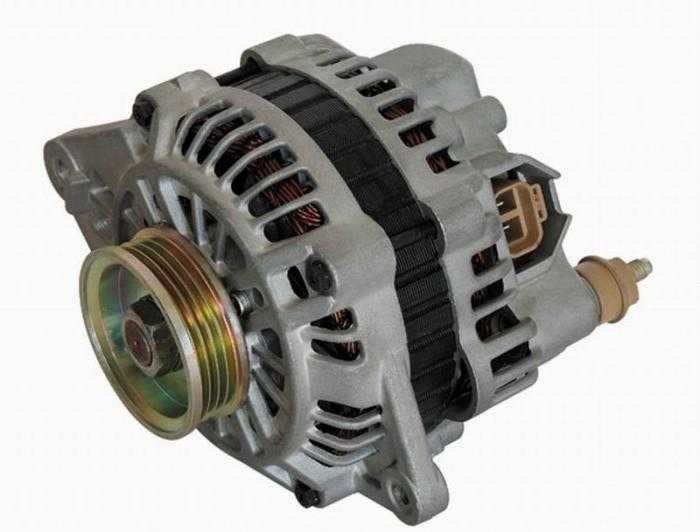

В случае повышенной нагрузки на генератор рекомендуется выбрать модель для Нивы. Выдает она почти 80 А, что вполне достаточно для установки большого количества лампочек и усилителей. При его использовании есть только одно ограничение. Нельзя ставить мощный агрегат на модель 2106, которая не рассчитана на подобные мощности.
В крайних случаях допускается установка агрегата от модели 2110, чья мощность превышает 110 А. Использование подобного генератора ВАЗ оправдано только в случае повышенных нагрузок.

После того как автовладелец определится с мощностью, необходимо правильно установить устройство

Автослесари рекомендуют проявить повышенную осторожность. Некачественная установка генератора приводит к множеству проблем при последующей эксплуатации
