Понятие вылета диска
Вылет диска – разница между вертикальной плоскостью симметрии внутренности колеса и областью приложения диска к ступице. Исчисляют его в миллиметрах. В маркировках колесных дисков он отображается сокращением ET. Аббревиатура происходит от немецкого термина еEinpress Tief (глубина выдавливания).
Его формула расчета: ET = a — b/2
В данной формуле a соответствует расстоянию между внутренней областью колеса и местом его соединения со ступицей. А b – общая ширина диска. Зная оба этих параметра, можно узнать, какая маркировка диска подходит для автомобиля Производители редко меняют ходовые характеристики и конструкцию элементов подвески конкретной модели, поэтому эта величина постоянна. Либо воспользуйтесь нашей таблицей допустимых вылетов диска для популярных моделей. Если ваш автомобиль отсутствует в списке, обратитесь к руководству.
| Модель | Допустимый вылет, мм |
| AlfaRomeo | |
| 33 | 30 – 38 |
| GTV | 28 |
| 145 | 38 |
| 146 | 38 |
| 166 | 35 – 40 |
| 155 | 38 |
| 156 | 28 – 30 |
| Acura | |
| CL 2.3 i | 40 |
| CL 3.0 i | 40 |
| Integra 1.8 Type R | 42 |
| MDX 3.5 | 50 – 55 |
| TL 3.2 | 42 – 47 |
| Audi | |
| A4 | 35 |
| A8 | 35 |
| A6 | 35 |
| 80 | 35 – 42 |
| 100 | 35 – 42 |
| TT | 28 – 30 |
| Quattro | 35 – 42 |
| A3 | 30 – 40 |
| BMW | |
| 3 | 15 – 25 |
| 3 (E36) | 35 – 42 |
| M3 | 18 – 20 |
| 5 | 18 – 20 |
| 7 | 18 – 20 |
| 7 (E32) | 18 – 20 |
| 8 | 18 – 20 |
| Chevrolet | |
| Camaro | 38 – 50 |
| Corvette | 38 – 50 |
| Aveo 1,6 | 39 |
| Citroen | |
| Berlingo | 15 – 22 |
| Jumper | 35 |
| Xsara | 15 – 22 |
| Xantia | 15 – 22 |
| Evasion | 28 – 30 |
| Daewoo | |
| Espero | 38 – 42 |
| Lanos | 38 – 42 |
| Matiz | 38 |
| Leganza | 35 – 42 |
| Nubira | 38 – 42 |
| Nexia | 38 – 42 |
| Dodge | |
| Avenger 2.0i | 35 – 39 |
| Caliber 2.0 | 35 |
| Caliber SRT4 2.4i | 40 |
| Caravan 2.4i | 35 – 40 |
| Challenger 6.1 V8 | 40 |
| Durango 3.7 V6 | 15 |
| Magnum 2.7 V6 | 24 |
| Fiat | |
| Bravo 1.4i | 31 – 32 |
| Croma 2.2 | 35 – 41 |
| Doblo 1,9JTD 263 | 32 |
| Doblo 1.9JTD 223 | 32 |
| Qubo 1.3 | 40 – 44 |
| Ford | |
| Cougar | 35 – 38 |
| Explorer | 0 – 3 |
| Escort | 35 – 38 |
| Focus | 35 – 38 |
| Focus 2 | 35 – 38 |
| Fiesta | 35 – 38 |
| Granada | 35 – 38 |
| Galaxy | 42 – 45 |
| Ka | 35 – 38 |
| Mondeo 1 | 35 – 42 |
| Mondeo 2 | 35 – 42 |
| Mustang | 35 – 38 |
| Sierra | 35 – 38 |
| Scorpio | 35 – 38 |
| Orion | 35 – 38 |
| Puma | 35 – 38 |
| Windstar | 35 – 38 |
| Transit | 35 – 38 |
| Scorpio | 35 – 38 |
| Honda | |
| CRX | 35 – 38 |
| Accord | 35 – 38 |
| Integra | 35 – 38 |
| Civic | 35 – 38 |
| Civic VTEC | 38 |
| Concerto | 35 – 38 |
| Jazz | 35 – 38 |
| Prelude | 38 |
| Legend | 35 – 38 |
| CRV 5 | 40 – 45 |
| Shuttle | 35 – 38 |
| Hyundai | |
| Accent | 35 – 38 |
| Coupe | 35 – 38 |
| Lantra | 35 – 38 |
| Sonata | 35 – 38 |
| Excel | 35 – 38 |
| Pony | 35 – 38 |
| Isuzu | |
| Trooper | 3 – -15 |
| PickUp | 3 – -15 |
| Jeep | |
| Cherokee | 35 |
| GrandCherokee | 35 |
| Kia | |
| Ceed | 38 – 42 |
| Leo | 35 – 38 |
| Clarus | 35 – 38 |
| Sephia | 35 – 38 |
| Concord | 35 – 38 |
| Sportage | 0 – 3 |
| Mentor | 35 – 38 |
| Shuma | 35 – 38 |
| Lexus | |
| GS300 | 35 – 42 |
| SC300 | 35 – 42 |
| SC400 | 35 – 42 |
| LS400 | 35 – 42 |
| RX 300 | 35 |
| RX 330 | 35 |
| RX 350 | 30 – 35 |
| RX 400h | 30 – 35 |
| RX 450h | 32 – 35 |
| Mazda | |
| 323 | 35 – 42 |
| 626 | 35 – 42 |
| 929 | 35 – 42 |
| MX 3 | 35 – 42 |
| MX 5 | 35 – 42 |
| MX 7 | 35 – 42 |
| Xedos | 35 – 42 |
| Mercedes Benz | |
| A Class | 45 – 50 |
| B-Class | 47 – 52 |
| C-Class | 43 – 47 |
| E-Class | 48 – 54 |
| G-Class | 43, 50, 63 |
| M-Class | 46 – 50, 60 |
| S-Class | 36 – 43,5 |
| SLK | 45 – 50 |
| 600SL | 18 – 25 |
| 280SL | 18 – 25 |
| Vito | 45 – 50 |
| Sprinter | 45 |
| Mitsubishi | |
| Carisma | 35 – 42 |
| Cordia | 35 – 42 |
| Eclipse | 35 – 42 |
| Carisma 1.8 16V | 35 – 42 |
| Galant | 35 – 42 |
| Colt | 35 – 42 |
| L200 | 0 – -15 |
| L300 | 0 – -15 |
| Lancer | 35 – 42 |
| Pajero | -15 – -25 |
| Lancer X | 45 |
| SpaceWagon | 35 – 42 |
| Nissan | |
| Almera | 35 – 42 |
| Bluebird | 35 – 42 |
| Maxima | 35 – 42 |
| Micra | 35 – 42 |
| Patrol | -15 – -25 |
| Pathfinder | -15 – -25 |
| Cedric | 35 – 42 |
| Cherry | 35 – 42 |
| Gloria | 35 – 42 |
| Largo | 35 – 42 |
| Laurel | 35 – 42 |
| Primera | 35 – 42 |
| Sunny | 35 – 42 |
| Terrano | -15 – -25 |
| Terrano II | 0 – 3 |
| Opel | |
| Astra | 35 – 42 |
| Ascona | 35 – 42 |
| Combo | 35 – 42 |
| Calibra | 35 – 42 |
| Corsa | 42 – 45 |
| Commodore | 35 – 42 |
| Kadett | 42 – 45 |
| Frontera | |
| Rekord | 35 – 42 |
| Omega | 35 – 42 |
| Senator | 35 – 42 |
| Vectra | 35 – 42 |
| Zafira | 35 – 42 |
| Tigra | 35 – 42 |
| Peugeot | |
| 106 | 12 – 15 |
| 205 | 15 – 22 |
| 206 | 25 |
| 304 | 15 – 22 |
| 305 | 15 – 22 |
| 306 | 15 – 22 |
| 307 | 25 |
| 309 | 15 – 22 |
| 405 | 15 – 22 |
| 406 | |
| 806 | 28 – 30 |
| Boxer | 28 – 30 |
| Partner | 28 – 30 |
| Renault | |
| 4 | 35 – 38 |
| 5 | 35 – 38 |
| 8, 20, 30 | 35 – 38 |
| 9 | 35 – 38 |
| 19 | 35 – 38 |
| 21 | 35 – 38 |
| Clio | 35 – 38 |
| Laguna | 35 – 38 |
| Kangoo | 60 |
| Megane | 35 – 38 |
| Skoda | |
| Favorit | 35 – 38 |
| Yeti | 35 – 38 |
| Octavia | 35 – 38 |
| Forman | 35 – 38 |
| Felicia | 35 – 38 |
| Rapid | 35 – 38 |
| Superb | 35 – 38 |
| Subaru | |
| Forester | 40 – 50 |
| Legacy | 40 – 50 |
| Justy | 35 – 38 |
| Outback | 40 – 50 |
| Impreza | 40 – 50 |
| Suzuki | |
| Swift | 35 – 38 |
| SJ413 | -10 – 15 |
| X-90 | -10 – 15 |
| Vitara | -10 – 15 |
| Toyota | |
| Avensis | 35 – 38 |
| Camry | 35 – 38 |
| Corona | 35 – 38 |
| Carina | 35 – 38 |
| Corolla | 35 – 38 |
| Hi-Lux | -15 – 3 |
| Hi-Ace 4×4 | -15 – 3 |
| RAV4 | 35 – 38 |
| LandCruiser | -15 – 3 |
| Yaris | 35 – 38 |
| Volkswagen | |
| Bora | 32 – 38 |
| Golf | 32 – 38 |
| Caddy | 32 – 38 |
| Jetta | 32 – 38 |
| Polo | 32 – 38 |
| L 80 | 32 – 38 |
| Lupo | 32 – 38 |
| Passat до 1996 года | 32 – 38 |
| Passat после 1996 года | 35 – 40 |
| Passat VR6 | 32 – 38 |
| Volkswagen T1-Т4 | 35 – 40 |
| Volvo | |
| 740, 760, 780 | 18 – 22 |
| 940, 960 до 1994 года | 18 – 22 |
| 960 после 1994 года | 35 – 40 |
| S40, V40 | 35 – 38 |
| C70, S70, V70 | 35 – 40 |
| T4 | 35 – 38 |
| S90, V90 | 35 – 40 |
| T5-R | 35 – 40 |
| T5 | 35 – 40 |
| ВАЗ | |
| 2101-2107 | 35 – 38 |
| LadaAlegro | 35 – 38 |
| LadaNiva | 35 – 38 |
| LadaSamara | 35 – 38 |
| LadaRiva | 35 – 38 |
| УАЗ | |
| Hunter 2.2d | 20, 35 |
| Patriot 2.3d | 20, 35 |
| Patriot 2.7i | 5, 20, 35 |
В большинстве случаев вылет будет положительным. Случаи отрицательного значения крайне редки и свидетельствуют о том, что плоскость крепления колеса находится за пределами вертикальной оси диска. Но чаще всего осевая вертикаль колеса либо удалена на несколько миллиметров от ступицы, либо же совпадает с ней.
Параметры колесных дисков: на что обратить внимание
Заводские параметры
Прежде всего, оптимальным решением является подбор таких дисков, параметры которых полностью соответствуют рекомендациям завода-изготовителя автомобиля.
Другими словами, лучше всего подойдет вариант с «заводскими» рекомендованными параметрами колесного диска. В этом случае можно рассчитывать на то, что геометрия диска будет точно такой же, что и у заводского комплекта колес.
Отступление от заводских параметров
Также не исключена возможность несколько отступить от тех параметров, которые рекомендует завод. Однако, в этом случае нужно отдельно учитывать ряд тонкостей и нюансов.

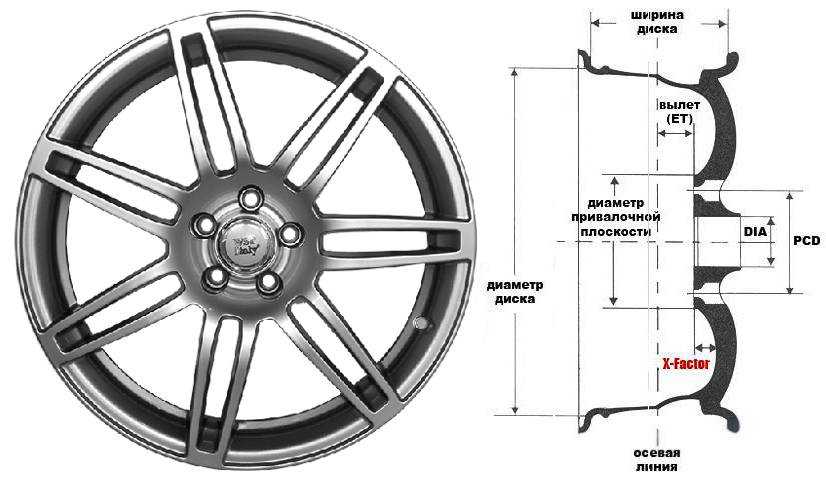

В качестве примера ниже приведена маркировка колесного диска: R15 PCD 4X100 J6.5 ET45 DIA73.1
- Параметры колесных дисковR15 указывает на диаметр диска в дюймах;
- 6.5J на ширину диска в дюймах;
- PCD 4X100 является указанием на количество гаек (болтов) и диаметр их расположения (на примере рассматриваемой маркировки показатель равен 100 мм);
- ET45 указывает на вылет (вынос) диска;
- DIA73.1 указывает на диаметр центрального отверстия диска.
Теперь давайте остановимся на основных параметрах более подробно.
Диаметр диска (R)
Обычно указывается в дюймах (шаг в 1 дюйм). Как правило, большинство легковых автомобилей среднего класса стандартно имеют диаметр колес 14-16 дюймов, бизнес-класс получает колеса 16-18 дюймов, внедорожники и кроссоверы 17 -19 дюймов и т.д. Реже встречаются заводские штатные колеса диаметром от 20 дюймов и больше.
Ширина колесного диска
Также указана в дюймах (шаг в 0.5 дюйма). Как правило, на подавляющем большинстве легковых авто диски имеют ширину от 6-9 дюймов. Такая ширина позволяет устанавливать шины, которые, в свою очередь, имеют ширину от 185 до 255 мм.
Вылет диска
Указан в миллиметрах. Кроме ЕТ данный параметр еще может обозначаться OF (от англ. offset). Так вот, под вылетом следует понимать расстояние между привалочной плоскостью (плоскость диска, соприкасающаяся со ступицей) и серединой ширины диска. Вылет бывает «нулевым», «положительным» и «отрицательным». Например, вылет +30 будет означать, что ступичная часть диска попросту вынесена наружу на 3 см. по отношению к условной центральной плоскости диска.
Получается, если вылет больше, то ступичная часть сильнее «выпирает» наружу. В случае установки диска с большим вылетом ЕТ обод будет глубже заходить в колесную арку. Простыми словами, чем больше вылет (положительный), тем сильнее колесо «утоплено» в арку. При этом чем меньше вылет диска (отрицательный), тем сильнее само колесо выступает наружу.
С учетом такой особенности диски с большим положительным вылетом получают плоские спицы, которые не смещены к центру и могут быть даже выпуклыми. Диски с небольшим вылетом, напротив, отличаются «утопленным» центром и спицами, которые тянутся к ободу от центра. Также допускается вариант, когда сама «полка» обода сильно расширена.
Следует отметить, при выборе диска колеса со схожим вылетом могут смотреться в арке не одинаково на разных авто
Причина – разная геометрия подвески, когда ступицы больше или меньше «выдвинуты» наружу. В результате одинаковый вылет все равно может означать, что итоговая позиция колеса будет отличаться как по отношению к самой колесной арке, так и относительно элементов ходовой части автомобиля.
Разболтовка диска (сверловка) PCD
Например, PCD 4X100 указывает на количество отверстий и диаметр окружности, на которой расположены центры отверстий. Подавляющее большинство автомобилей среднего класса имеют диски, где отверстий 5. Среди малолитражек и бюджетных авто обычно встречаются варианты на 4 отверстия, тогда как внедорожники имеют 6 отверстий. На практике, чаще всего встречаются PCD 100, а также 114.3 мм.
Еще добавим, что часто диски сторонних производителей могут иметь двойную сверловку на 4 и 5 отверстий. Это позволяет сделать продукт универсальным и установить на большее количество автомобилей, а также двойная разболтовка несколько удешевляет само изготовление дисков. Кстати, двойная сверловка встречается как на дешевых дисках неизвестных производителей, так и на дорогих колесах известных марок.
Диаметр центрального отверстия (DIA)
Диаметр посадочного отверстия (диаметр центрального отверстия) DIA указывается в миллиметрах. DIA измеряется именно с той стороны, где находится привалочная плоскость. Фактически, это обозначение размера отверстия, которым диск надевается на ступицу при монтаже.
DIA: что означает при выборе дисков
Когда речь заходит о приобретении новых комплектующих, обойтись без советов специалистов достаточно сложно. Выбирая конструкции для своего авто, многие даже не знакомы с основными параметрами. Поэтому, прежде чем установить комплектующие на свой автомобиль, необходимо изучить все показатели транспортного средства, указанные в техническом паспорте завода-производителя.
Значение DIA
В их список прежде всего входит вынос, PCD, DIA, ширина изделия и др. Немаловажную роль играет маркировка колес. Ее показатель обычно указывается на этикетке или в техническом паспорте. Данная информация отображается для всех видов конструкций в стандартном формате.
Прежде чем грамотно прочитать маркировку, автовладелец должен разобраться, что может значить определенный термин:
- А — диаметр центрального отверстия диска;
- В — ширина;
- ET — вылет конструкции служит для определения дистанции между пространством приложения обода к ступице и внутренней сферой конструкции.
Важно!
Привалочная плоскость представляет собой основу, которая соединяет колесный диск к ступице транспортного средства. Выбирая конструкции, не следует ориентироваться лишь по внешним данным комплектующих. Иначе можно ухудшить техническое состояние транспортного средства, а также управляемость по ровному асфальту или бездорожью
Иначе можно ухудшить техническое состояние транспортного средства, а также управляемость по ровному асфальту или бездорожью.

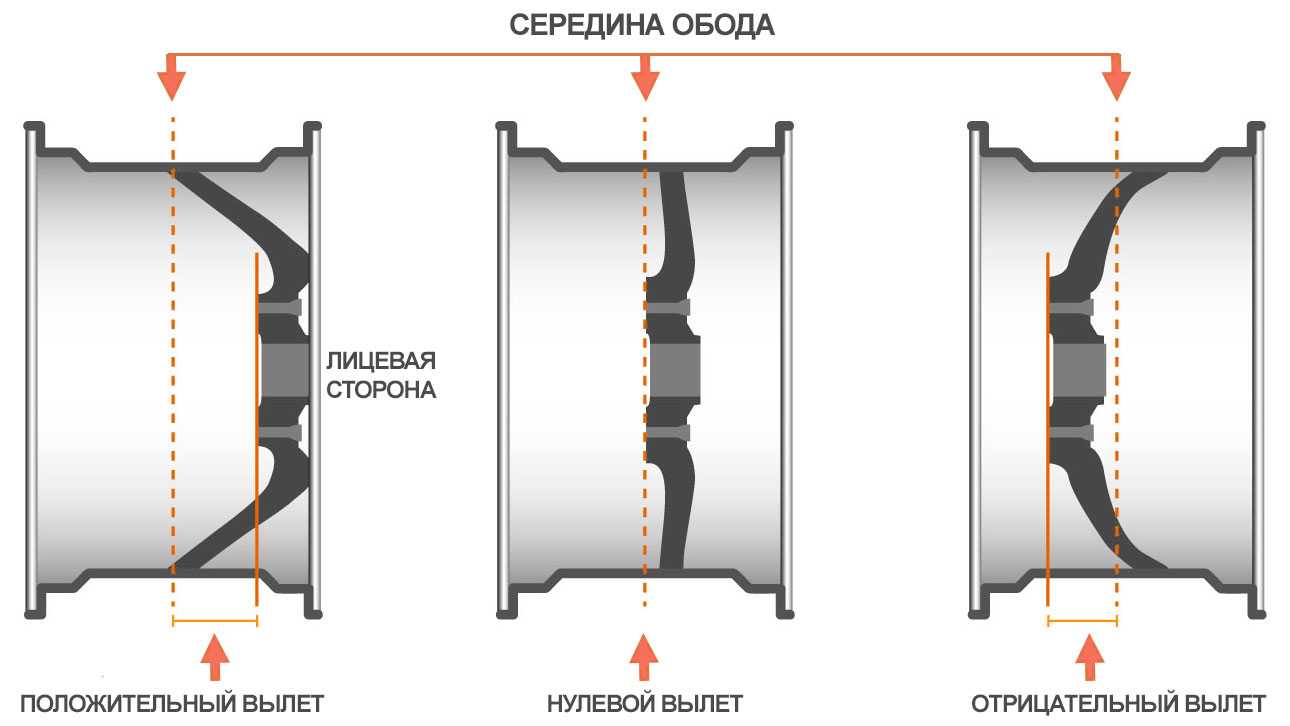

Вылет диска делят на положительный, отрицательный и нулевой. В последнем варианте происходит определение привалочной плоскости изделия между серединой конструкции. Если они совпадают друг с другом, то вид колеса считается нулевым.
Иногда бывает так, что показатель вылета меньший, тогда конструкция будет некрасиво выпирать снаружи транспортного средства. Однако некоторым автомобилистам нравятся широкие комплектующие. Поэтому они выбирают первый вариант. Во втором случае все выглядит иначе: чем больше значение ЕТ, тем плотнее конструкция садится внутрь машины.
Обратите внимание!
Ширина конструкции может отличаться от значения выноса диска. Многие производители автомобильных комплектующих указывают в техническом паспорте к машине на дисках с большей шириной меньший показатель вылета.
PCD означает диаметр окружности центров отверстий колесного диска
Данный показатель определяет расположение крепежных отверстий колесной разработки
PCD означает диаметр окружности центров отверстий колесного диска. Данный показатель определяет расположение крепежных отверстий колесной разработки.
Часто новички и даже опытные водители не могут расшифровать обозначения, указанные на автомобильных колесах. Чтобы не допустить ошибок при выборе покрышек, необходимо внимательно изучить все показатели. Что такое DIA на дисках — это диаметр центрального отверстия. На многих производимых литых дисках, чтобы придать автомобилю презентабельный вид, диаметр центрального отверстия DIA делается большим. Для грамотного выбора размера ступицы авто специалисты рекомендуют определиться переходным кольцом или втулкой.
Последствия изменения вылета диска
Изменение вылета неизбежно смещает рулевую ось, что влечет за собой отклонения в предусмотренных заводом параметрах выворота руля.
Колесо с увеличенным вылетом
Уменьшение или увеличение вылета сказывается не только на управляемости автомобиля. Это отражается на износе подшипников и резины, а также заставляет подвеску работать в экстремальном режиме, что влияет на безопасность вождения в целом и похоже на лотерею с невысокими шансами на выигрыш
Кроме того, важно знать, что:
- диаметр отверстия под ступицу на «штамповке» должен совпадать с рекомендуемым автопроизводителем значением (+– 0.1 мм);
- центральное отверстие под ступицу на литом или кованом дисках определяется переходными кольцами;
- стоковые диски обычно не предусматривают установку центровочных колец, и изготавливаются сразу с необходимым под ступицу диаметром отверстия.
Даже если диск с непредусмотренным производителем автомобиля вылетом без проблем «садится» на ступицу – это вовсе не значит, что он подходит для безопасной езды, ведь вылет колесного диска на каждый автомобиль влияет по-своему.
Также есть такое понятие, как плечо обката. Если выехать одним колесом на обочину при нормальном вылете, то автомобиль продолжит двигаться дальше, так как сила, действующая на колесо, не поворачивает его – ось поворота колеса находится примерно по центру подшипника. Если же вылет больше рекомендуемого, то колесо будет тянуть на обочину, а если меньше – то на дорогу.
Источники
- https://www.zr.ru/content/articles/906414-diskoteka-na-kolesakh-kak-prav/
- https://auto.rambler.ru/navigator/49286929-kak-vybrat-diski-dlya-avtomobilya-pravilno/
- https://santavod.ru/vylet-diska-et-chto-eto/
- https://4x4privod.ru/chto-takoe-vylet-diska-et-dopustimye-parametry-kak-izmerit-tablitsa-dopustimyh-znacheniy/
- https://www.avtogide.ru/v-dannoj-state-budet-rassmotren-takoj-parametr-kak-vylet-diska-et-na-chto-vliyaet-etot-parametr-i-na-skolko-mozhno-ego-menyat-kakie-budut-posledstviya-ob-etom-i-pojdet-rech-dalee-na-chto-vliyae.html
- https://tvoikolesa.com/kak-pomerit-vylet-diska/
- https://avtoexperts.ru/article/vy-let-kolesnogo-diska-vse-chto-nuzhno-znat/
- https://zapchasti.expert/kolesnye-diski/vylet-diska.html
- https://motorstory.ru/care/diski/chto-takoe-vylet-diska-i-kak-ego-razmery-vliyayut-na-xarakteristiki-mashiny/
Как сделать правильный выбор дисков
Теперь понятно, что изменение вылета диска ET даже на 5 мм ведет к нежелательным последствиям. Поэтому подбор колесных дисков следует вести с учетом рекомендаций производителя транспортного средства — в том числе и величины вылета.
Откуда разные детали для одинаковых автомобилей
Довольно часто бывают ситуации, когда к двум автомобилям, которые отличаются только типом двигателя, приобретаются разные запасные части подвески. Чем это можно объяснить?
Все дело в том, что конструкторами, в ходе проектирования автомобилей, просчитывается большое количество параметров. Исходя из конструкции транспортного средства, составляются те или иные требования для отдельно взятых узлов.
А так как разные двигатели различаются по весу, то и нагрузка, в данном случае на подвеску тоже будет различаться.
Раньше производители закладывали в узлы и агрегаты большой запас прочности
К большому сожалению, в современном автомобилестроении большое внимание уделяется снижению стоимости производства
По этой причине запас прочности становится меньше. Теперь почти не найти универсальной запчасти и в продажу поступают разные узлы и элементы одной и той же марки автомобиля, но с разными параметрами.
То же самое можно сказать и про вылет дисков. Если раньше этот параметр можно было не учитывать, то в настоящее время это не допустимо.
Непростой выбор
Современная автомобильная промышленность производит большое количество автомобилей. По этой причине изобилия моделей становится очень трудно подобрать колесные диски нужного типа и в соответствии с рекомендациями изготовителя автомобиля. Зачастую владельцам приходится выбирать между красотой, качеством и безопасностью.
Большинство продавцов могут уверить, что небольшое отклонение +/- 5 мм не окажет сильного влияния на эксплуатацию автомобиля. Иногда на деле это так и оказываться, но есть ряд моделей, для которых и это отступление критично. Поэтому соблюдение рекомендации производителей позволит избежать проблем с подвеской.
Проставки как альтернативное решение
Но не все так плохо как может показаться, так как есть решение – это колесные проставки. Производятся они в виде плоских металлических блинов, а устанавливаются между ступицей и диском. То есть теперь можно не беспокоиться, если был приобретен комплект колес с необходимыми параметрами, но с вылетом отличным от стандартного значения. Положение исправят проставки необходимой толщины.
Видео — как измерить вылет диска:
Помимо этого проставки могут быть полезны при несовпадении количества или положения отверстий под крепежные болты. Некоторые автолюбители используют их чтобы расширить колесную базу.
Проставки могут быть разного типа:
- тонкими;
- средними;
- толстыми;
- сверхтолстыми.
Тонкие элементы (3-10 мм) подходят, когда колесо слегка задевает узлы подвески. Средние имеют толщину 12-20 мм и могут быть с дополнительным центровочным отверстием. Толстые проставки отличаются толщиной 20-30 мм и помогают компенсировать отрицательный вылет. Сверхтолстые детали в толщину 30-40 мм. Они актуальны для проведения тюнинга внедорожника.
Исходя из этого можно выделить главные задачи, которые решаются с использованием колесных проставок:
- исправление вылета до рекомендуемого значения;
- оптимальное решение в случае несовпадения отверстий под болты;
- для расширения или сужения колесной базы, путем изменения значения вылета в ту либо иную сторону.
При необходимости использовать проставки, следует выбирать изделия только высокого качества. В противном случае отдельные узлы либо вся подвеска преждевременно выйдут из строя. Это в лучшем случае, а в худшем не исключен риск аварийной ситуации, что может привести к разным последствиям.
Маркировка и формула
Вычисления следует производить по формуле:
ET=(А+B) / 2
В нее нужно подставлять полученные при измерении значения.
Величина ET прописывается индивидуально для каждой машины. Все необходимые сведения по этому поводу находятся в инструкции по эксплуатации авто. Диски не подойдут для автомобиля, если полученное при измерении значение отличается от данных в этом документе. “Неродные” компоненты покупать не стоит, даже если продавец активно убеждает вас в обратном.
Нанесенную на диски маркировку надо внимательно изучать — только так можно убедиться, что использовать их безопасно. Маркировка у изделий стандартная. В любом случае в обозначении находится буква I или S. Буква I означает, что колесо “идентично” и устанавливается на серийных автомобилях. S говорит о том, что колесо специальное, то есть его сертификация не привязывается к конкретной марке машины. В некоторых случаях буквенное обозначение отсутствует — вместо этого на обод наносится название завода, где была изготовлена машина, и ее номер по каталогу.
Как пример рассмотрим маркер обода 7.5 j x16 H2 5/112 ET 35 d 66.6:
- Первые цифры – ширина диска. Например, цифра 7.5 означает, что ширина составляет 7,5 дюймов. Чтобы перевести в сантиметры, нужно умножить на 2,54.
- Буква J означает, что у колеса есть некоторые особенности в конструкции. Для потребителей эта информация интереса не представляет.
- X свидетельствует о нераздельности диска.
- Цифра 16 – это калибр колеса, соответствующий калибру шины.
- H2 сообщает, что на ободе 2 хампа.
- Цифра 5 — это количество отверстий для крепежа, 112 — диаметр, на котором они расположены.
- ET 35 говорит о плюсовом вылете, размер которого — 35 мм.
- d 66.6 — калибр центрального отверстия. В идеале он должен быть идентичен калибру ступицы. Если это не так, нужно использовать дополнительное кольцо для центрирования посадки. Его еще называют переходным.
Какие проблемы могут возникнуть из-за неправильного подбора дисков
Показатель ЕТ важен, так как расчётный изгибающий момент на подвеску в недорогих авто может быть превышен, что приведёт к выходу системы из строя и её деформациям. Это означает необходимость крупного и дорогостоящего ремонта, на который готов далеко не каждый водитель.
Опасность неправильного подбора данной размерности особенно актуальна при эксплуатации дорогих современных автомобилей. Так, положение транспортного средства на дороге тщательно контролируется бортовым компьютером и различными датчиками. Если спускает шина, водителю поступает сигнал о потере давления, при резком нажатии на педаль тормоза колёса не блокируются, так как срабатывает ABS.
То же можно сказать и о стабилизаторе курсовой устойчивости, который контролирует положение автомобиля на дороге и прямолинейность его хода, а также препятствует заносам на дороге, попеременно блокируя то или иное колесо. В данный компьютер, как правило, инженеры заводят определённые показатели размерности колёсных дисков — ЕТ, а как конечный результат — величины изгибающих моментов.
Измерение валета диска
Важно!
Если автолюбитель не будет следовать указаниям производителя и неправильно определит размер ЕТ для дисков на своё авто, то датчики могут сбиться, из-за чего система может дать команду для блокировки колёс в совершенно неподходящий момент, и, как следствие, участник дорожного движения попадёт в аварию, не справившись с управлением.
Каким бывает вылет?
Параметр
может быть положительным, нулевым или отрицательным. При положительном вылете центральная
ось колеса располагается позади места соединения со ступицей. При нулевом ось
совпадает с привалочной плоскостью. Отрицательное значение говорит о том, что
ось находится перед контактной поверхностью.
Сейчас
на большинстве автомобилей положительный вылет. Остальные варианты тоже,
конечно, встречаются, но скорее в виде исключения. Отрицательные и нулевые ET можно найти на автомобилях для гонок — как на треках, так и в
условиях полного бездорожья. Их подвески сильно отличаются от стандартных.
Какие силы могут действовать на подвеску
А теперь немного теории о том, как сила может действовать на подвеску. Если рассматривать каждую силу на отдельно взятый элемент всей подвески – можно написать том, равный по объему произведению Л.Толстого «Война и мир». Поэтому для понимания ограничимся подвеской МакФерсона.
В соответствии с третьим законом Ньютона вся масса автомобиля распределяется на все 4 колеса. При этом направление силы, действующей на каждое колесо, идет от дорожного полотна. Точка приложения этой силы приходится на центр пятна соприкосновения колеса с дорогой
Если принять во внимание исправное состояние подвески, то через этот центр будет проходить вертикальная ось колеса. К ней же направлена ось амортизаторной стойки
Исходя из конструкции подвески, сила воздействует на подшипник ступицы, рычаг, рулевые шарниры (растяжение), а также амортизатор (сжатие). Все это учитывается конструкторами на стадии разработки элементов подвески.
При этом изготовителем закладывается некоторое значение запаса прочности. Но здесь есть один нюанс: увеличенное значение запаса приводит к повышению стоимости изготовления всей подвески. Поэтому часто запас делается компромиссным.
Вылет диска как раз «регламентирует» расстояние от вертикальной оси колеса до ступицы. Со смещением этой оси также изменяется положение рулевой оси, в результате чего сила меняет свой вектор.
Руль при этом вращается уже не так, то есть маневры совершать теперь заметно труднее. К тому же резина изнашивается неравномерно. В результате подвеска работает в режиме, который не предусмотрен заводом-изготовителем. Вследствие чего узлы подвески быстрее выходят из строя.
Силы воздействующие на элементы подвески
Абсолютно на любой элемент подвески действует несколько разнонаправленных сил. И вполне естественно, что этот список увеличивается с усложнением конструкции, чем очень отличаются современные машины. Поэтому мы предлагаем к рассмотрению наиболее простой пример, где ступица крепится к кузову посредством рычага и стойки с амортизатором (система МакФерсона).
Сила оказывающая воздействие на колёса направлена вверх от плоскости по которой движется автомобиль, а масса машины распределяется между всеми колёсами. При этом, точками приложения указанных сил являются центры площади контактного пятна покрышек. И если допустить, что подвеска и углы схождения-развала в идеальном состоянии, а колёса хорошо сбалансированы, то эти центры будут располагаться на оси симметрии каждого колеса. Именно в это место и должна опускаться ось стойки амортизатора.
Далее всё просто. Действующая сила соответствует доле массы авто, приходящейся на колесо. Она направлена от земли и создаёт моменты в рычагах, ступичном подшипнике, а также стойках с амортизаторами. В первых двух случаях это будет растяжение, а в последнем — сжатие. Все эти моменты тщательным образом просчитываются на этапе разработки и создания конструкции. Естественно для каждой детали предусматривается запас прочности, но выше уже упоминалось, что он постоянно уменьшается из-за повсеместного стремления снизить себестоимость производства.
При изменении расчётного вылета, силы меняют свою величину и направленность, ведь уменьшение вылета расширяет колёсную базу, а увеличение – сужает. Это влечёт смещение рулевой оси и изменение параметров поворота руля, моментов сил и векторов их приложения. Также данный аспект негативно влияет и на износостойкость покрышек, манёвренность и управляемость транспортным средством. В комплексе же все указанные факторы приводят к тому, что подвеска эксплуатируется в режиме, который не был предусмотрен автопроизводителем. Снижается уровень безопасности вождения, а также резко падает срок службы большинства элементов конструкции.
В заключение скажем следующее. Если новое колесо с вылетом, не совпадающим со штатным, легко садится на ступицу вашего автомобиля – это не повод безбоязненно его использовать. Нельзя сказать, что эксплуатация транспорта в подобном оснащении будет безопасной. Выходом могут стать колёсные проставки, но только если вылет больше штатного, и вы смогли отыскать подходящие проставки, что зачастую весьма проблематично.
