Схема подключения генератора ваз 21214 инжектор

Неисправности генератора

Плохо натянут или оборван ремень насоса охлаждающей жидкости

Подтяните или замените ремень

Поврежден регулятор напряжения. Для проверки используйте два источника постоянного тока напряжением 12 и 15 В

или замените регулятор заведомо исправным

Замените неисправный регулятор

Неисправна цепь «комбинация приборов – вывод «61» генератора»

Проверьте провод «КБ» от комбинации приборов до вывода «61» генератора. Зачистите окислившиеся контакты, обожмите клеммы

Зависли или изношены щетки, окислены контактные кольца ротора, нет контакта между выводами щеток и регулятором напряжения (генератор выдает положенное напряжение только на высоких оборотах при небольшом токе отдачи). Обмотка возбуждения ротора не повреждена – сопротивление между контактными кольцами около 4 Ом (замеряется после отсоединения регулятора)

Зачистите контактные кольца стеклянной шкуркой, проверьте отсутствие биения. Устраните зависание щеток, при их износе замените регулятор напряжения

Отпайка выводов обмотки возбуждения от контактных колец, замыкание или обрыв в обмотке (генератор выдает положенное напряжение только на высоких оборотах при небольшом токе отдачи). Сопротивление между контактными кольцами менее 3 Ом или бесконечность (замеряется после отсоединения регулятора)

Замените ротор генератора или генератор в сборе

Обрыв или короткое замыкание в обмотке статора, замыкание ее на «массу» (при замыкании генератор воет)

Проверьте омметром обмотку. Замените статор или генератор в сборе

Повреждение основных вентилей выпрямительного блока

Замените выпрямительный блок

Повреждение дополнительных вентилей выпрямительного блока (питающих обмотку возбуждения), при этом генератор выдает положенное напряжение только на высоких оборотах при небольшом токе отдачи. Вентили проверяются омметром после разборки генератора

Замените выпрямительный блок

Плохо натянут ремень насоса охлаждающей жидкости

Подтяните или замените ремень

Включено слишком много мощных потребителей электроэнергии, особенно при низких оборотах двигателя. Короткое замыкание в потребителях (обычно это обмотки электродвигателей)

Ограничьте использование мощных потребителей на холостом ходу, не подключайте дополнительные потребители сверх допустимой мощности генератора, проверьте обмотки электродвигателей на отсутствие короткого замыкания

Ослабло крепление или окислены наконечники проводов на выводе «плюс» генератора или аккумуляторной батареи

Зачистите клеммы и наконечники, подтяните соединения

Неисправен регулятор напряжения

Плохой контакт между «массой» автомобиля и «массой» регулятора напряжения

Зачистите окисленные поверхности, подтяните крепления

Перегорел предохранитель № 2

Замените предохранитель, устраните причину его перегорания (проверьте защищаемые цепи омметром)

Обрыв в цепи питания комбинации приборов

Проверьте работу выключателя зажигания, реле зажигания, провод «Г» от выключателя зажигания до реле зажигания, провод «ГЧ» от реле зажигания до блока предохранителей, провод «О» от блока предохранителей до комбинации приборов и провод «Ч», соединяющий последнюю с «массой». Зачистите контактные поверхности, обожмите клеммы. Замените неисправное реле, выключатель зажигания (или его контактную часть)

Повреждены подшипники генератора (визг, вой), износ посадочного места в крышке генератора. (Шум остается при отключении проводов от генератора, но исчезает, если снять ремень)

Замените подшипники или генератор в сборе

Советы по обслуживанию

Поиск неисправности системы зажигания заводская инструкция предписывает осуществлять в следующей последовательности:

Система зажигания: проводка на Нива 21213

1. От замка зажигания (клемма 15) провод на катушку (клемма +В) замкнуть на контрольную лампу;
2. Ее минусовой вывод соединить на «массу»;
3. Включить зажигание – повернуть ключ в замке в положение «II»;
4. Если контрольная лампа загорится, значит цепь исправна. Если нет – искать повреждение провода;
5. При включенном зажигании вытащить центральный провод от катушки из трамблера;
6. Поднести его металлический наконечник к блоку цилиндров таким образом, чтобы между ними образовался зазор в 3-4 мм;
7. На несколько секунд включить стартер;
8. Если искра проскакивает – катушка исправна.

Демонтаж и подключение генератора на Нивах 2121: поэтапная инструкция

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123.

Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения.

Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.

Конструкция узла 21214

Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.

Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Основные неисправности и способы их устранения

Проверка исправности агрегата выполняется с помощью мультиметра. После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.

Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене.

Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок.

Нюансы переноса генератора

Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).

Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.

Чертеж самодельного кронштейна

Последовательность действий при переносе:

1. Демонтируем пропеллер, помпу и снимаем ремень.
2. Открутив штатный кронштейн, можно снимать генератор.
3. Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
4. Затем следует выкрутить два болта и две шпильки.
5. Далее устанавливается узел на новый кронштейн и производится окончательная сборка.

1. Схематическое изображение откручивания крепежного материала2. Авто со снятым ремнем3. Агрегат на новом месте

Таким образом, перенести генераторный узел наверх несложно.

Руководство по снятию и подключению генератора

Для снятия агрегата необходимо подготовить набор инструментов: ключи на «10» и «19», трещетки с головками, молоток и небольшой удлинитель.

Процесс состоит из следующих действий:

1. В первую очередь снимается отрицательная клемма с АКБ.
2. Далее необходимо демонтировать защиту двигателя и правый брызговик.
3. Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
4. На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
5. Затем откручивается вернее крепление, на котором находится натяжитель ремня.
6. Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
7. После замены или ремонта агрегат устанавливаем на место в обратном порядке.

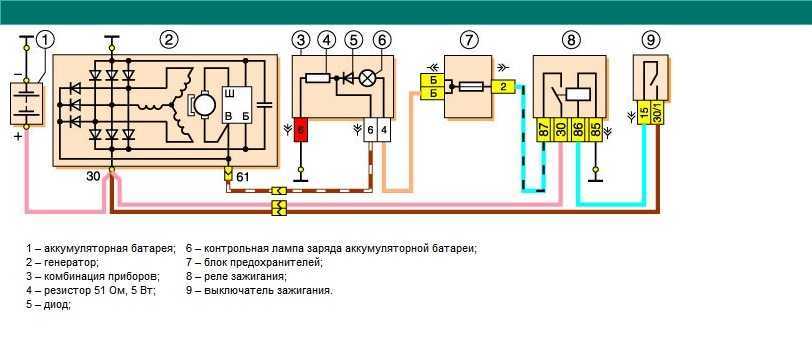

Схема подключения к электросети

Цена вопроса

Генератор ВАЗ 21214 имеет хорошую ремонтоспособность, что позволяет значительно экономить средства, если вовремя делать замену изношенных или поломанных деталей.

Если менять агрегат в сборе, то стоимость замены выйдет следующая:

• генератор 21214 – 3125 руб.;
• нижнее крепление – 133 руб.;
• болт крепления — 53 руб.;
• натяжная планка – 55 руб.;
• реле РС-527 – 57 руб.

Замена генератора

На видео показана пошаговая замена генераторного агрегата на Ниву (автор видео — Иван Матиешин).

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

• молоток;
• удлинитель;
• ключи на «10» и «19».

Процедура представляет собой следующую последовательность действий:

• Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
• После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
• После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.

• Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
• Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.

Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.

Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.

Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Ремонт генератора

• Перегорел регулятор напряжения.
• Вышел из строя диодный мост.
• Обрыв или короткое замыкание в обмотках.

Замена стертых съемных щеток,

Это расходный материал, который проверяется на каждом ТО. Чтобы снять старые щетки и установить новые, требуется разборка всего узла.

Механика «лечится» легко, при наличии элементарного слесарного опыта. Особые инструменты не требуются. Обычный набор ключей и отверток. Разрушенные подшипники можно снять с помощью выколотки или специального съемника.

Отсоедините регулятор напряжения и плату диодного моста. Прозвоните диоды и соединительные шины тестером.Неисправные радиодетали обычно видно без измерения. Их ремонт невозможен, только замена.Осмотрите токосъемные дорожки ротора. Медная поверхность должна быть без оксидного налета, трещин и прочих повреждений.

При необходимости можно зачистить ее мелкой шкуркой.Подключите тестер к обмоткам статора и ротора, и проверьте их на обрыв или короткое замыкание. Замена генератора не потребуется, обмотки легко восстанавливаются.После устранения поломок, соберите корпус, не повреждая внутренние части. Установите узел на место, затяните приводной ремень, и проверните коленвал, не заводя двигатель.

Как проверить, идет ли зарядка аккумулятора

Прежде чем искать неисправность в цепи заряда, необходимо выяснить, действительно ли эта самая недозарядка есть. Ведь проблема может быть:

• в цепях индикации заряда;
• в неисправном аккумуляторе.

Подключаем вольтметр или мультиметр, включенный в режим измерения постоянного напряжения на предел не ниже 20 В. Запускаем двигатель и поднимаем его обороты до 1 000 в минуту. Если вольтметр покажет напряжение в диапазоне 13.5-14.2 В, то зарядные цепи в порядке. Виной всему элементы индикации зарядки, вводящие нас в заблуждение, или аккумулятор.

В первом случае проверяем цепи контроля (их схемы и алгоритм проверки будут описаны ниже), во втором тестируем АКБ, используя нагрузочную вилку.

Если напряжение выше положенного, то идет перезаряд, и опасности подвергаются как сама АКБ, так и электрические бортовые системы. Но о перезаряде мы сегодня говорить не будем, поскольку тема этой статьи – отсутствие заряда. Вот если напряжение ниже 13.5 В, то это наша проблема, ею мы и займемся.

Напряжение слишком низкое, похоже, зарядки нет вообще

Основные неисправности и способы их устранения

Проверка исправности агрегата выполняется с помощью мультиметра. После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.

Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене. Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок.

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

Процедура представляет собой следующую последовательность действий:

• Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
• После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
• После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.

• Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
• Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.

Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.

Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.

Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

При замене генератора на Нива 21213, 2121, 21214 возникает ряд тонкостей, и один из них – это расположение генераторного агрегата. Он находится в нижней части моторного отсека.

Собственно, поэтому и возникают проблемы с эксплуатацией конструкции: во время езды на генератор попадают различные загрязнения, а также капает охладительная жидкость. Если не хочется постоянно менять генераторный блок, то рекомендуется перенести его наверх.

Чтобы в процессе эксплуатации автомобиля не возникало никаких проблем, важно следить за состоянием машины. И в первую очередь рекомендуется регулярно проводить осмотр генератора. Так, при моргании лампочки «АКБ» на приборной панели, при возникновении подозрительных шумов или скрипящих звуков уже следует насторожиться и задуматься о том, что генератор работает неправильно

Так, при моргании лампочки «АКБ» на приборной панели, при возникновении подозрительных шумов или скрипящих звуков уже следует насторожиться и задуматься о том, что генератор работает неправильно.

Своевременный осмотр поможет избежать неприятных ситуаций в виде поломок составляющих элементов генератора, и как следствие, выхода из строя целых электрических систем.

Описание устройства

Пустите двигатель, дайте ему поработать несколько минут, затем, нажав на педаль «газа», доведите обороты коленчатого вала до 3000 мин–1. Включите дальний свет фар, обогрев заднего стекла, вентилятор отопителя.

Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,2 В для генератора 9412.3701 и 13,6 В для генератора 371.3701.

Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца обмотки возбуждения.

Снятый регулятор напряжения генератора 9412.3701 можно проверить, подключив между щетками лампу (1–5 Вт, 12 В), а к выводам «D » и «масса» – источник питания (только постоянного тока, «минус» – к «массе»!), вначале напряжением 12 В, а затем 15–16 В.

В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях, в регуляторе – пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить. Для проверки регулятора генератора 371.3701 источник тока следует подключать к выводам «Б» и «В» («плюс») и «массе» («минус»).

«Плюс» батареи через лампу (1–5 Вт, 12 В) подсоедините к выводу «В » генератора 9412.3701 (к выводу «30» генератора 371.3701), а «минус» – к его корпусу.

Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание.

Для проверки замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с выводом «В » генератора 9412.3701 (с выводом «30» генератора 371.3701), а «минус» – с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей.

Для проверки замыкания в «отрицательных» вентилях «плюс» батареи через лампу соедините с выводом одной из фазных обмоток статора, а «минус» – с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора.

Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» лампой или омметром. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу.

Замыкание дополнительных диодов можно проверить, подключив «плюс» батареи через лампу к выводу «D» генератора 9412.3701 (к выводу «61» генератора 371.3701), а «минус» – к выводу одной из фазных обмоток статора (к одному из болтов крепления выпрямительного блока). Если лампа горит, один или несколько дополнительных диодов пробиты.

Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере «D» генератора 9412.3701 или штекере «61» генератора 371.

3701 (ниже 14 В) при малой и средней частоте вращения ротора генератора.

Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе.

Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка.

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123. Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения. Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.

Конструкция узла 21214

Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Вывод «В» генераторного агрегата должен быть подключен к плюсовой клемме АКБ, а минус аккумулятора к массе автомобиля. Если подключение будет неправильным, это приведет к пробою диодов.

Генератор Нива 21214

От чего подходит генератор на Ниву 4х4

Для инжекторных ВАЗ 2121 подойдет генератор от Нива-Шевроле до 2003 года. Подбор генератора производите по характеристикам и каталожным номерам, указанных в таблице:

Производитель	Наименование	Мощность, вт	Макс. ток, А
ВАЗ 2121 – генератор 2101-3701010 (Г221А)
КЗАТЭ	Г221А.3701	590	42 А
ELDIX	ELD-A-2101-14V-50A	700	50 А
СтартВОЛЬТ	LG 0101	1200	85 А
Карбюраторные ВАЗ 21213, ВАЗ 2131, ВАЗ 2120 – генератор 21213-3701010
КЗАТЭ	371.3701-02	770	55 А
Инжекторные ВАЗ 21214, ВАЗ 2131 – генератор 21214-3701010
КЗАТЭ	9412.3701	1120	80 А
ELDIX	ELD-A-21214-14V-90A	1400	100 А
ELDIX	ELD-A-21214-14V-135A	1850	135 А
ПРАМО	5142.3771	1120	80 А
ПРАМО	5142.3771-10	1400	100 А
СтартВОЛЬТ	LG 01214	1970	135 А

Если прибегать к доработкам (изготовить другое крепление генератора, заменить шкив), то список может существенно расшириться. Не редкость, когда владельцы ВАЗ 2121 ставили в моторный отсек более мощные генераторы от иномарок.

Ключевые слова: генератор нива

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

• молоток;
• удлинитель;
• ключи на «10» и «19».

А еще интересно: Нива Рысь купить в Владимире — цены на новую Ладу «Бронто» (Niva Пикап)

Процедура представляет собой следующую последовательность действий:

• Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
• После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
• После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.

• Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
• Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.

Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.

Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.

Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

А еще интересно: Нива шевроле установка кондиционера — Автожурнал MyDucato

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Сколько должен выдавать генератор на ниве?

Существует три вида генераторов, которые можно установить на популярные российские внедорожники. Напряжение на выходе одинаковое, а вот остальные параметры разнятся.Для карбюраторных моторов достаточно мощности 600-750 Вт.  Максимальный ток, который можно было снять – 40-50 ампер.

Важно! Генератор для старых модификаций НИВЫ нельзя ставить на новые моторы. Перегрузка быстро выведет его из строя, потребуется ремонт

https://www.youtube.com/watch?v=Mp4Msb-5VOI

Если замена необходима – такое решение может быть только временным.

Инжекторные моторы, выпускавшиеся до 2003 года, комплектовались с мощностью от 1100 до 2000 Вт. Ток нагрузки от 80 до 130 ампер. Оба поколения комплектовались моноклиновым шкивом. Генераторы этого типа

без последствий.

Современные верхневальные моторы оснащены аналогичными источниками энергии, только шкив рассчитан на большую нагрузку – он поликлиновый, как и ремень.

Лампа зарядки АКБ ВАЗ 21214

после замены ремня генератора пропала зарядка

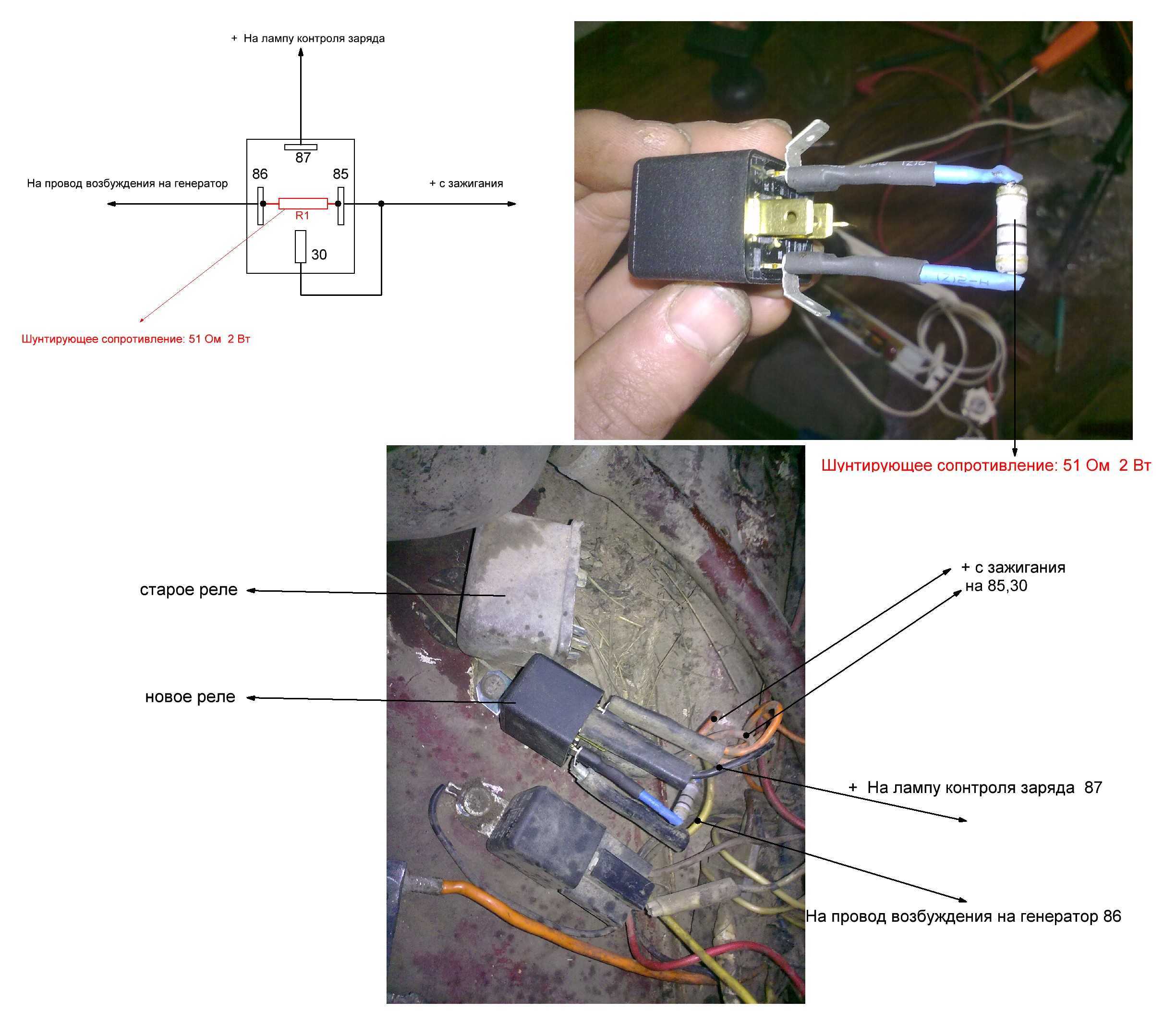

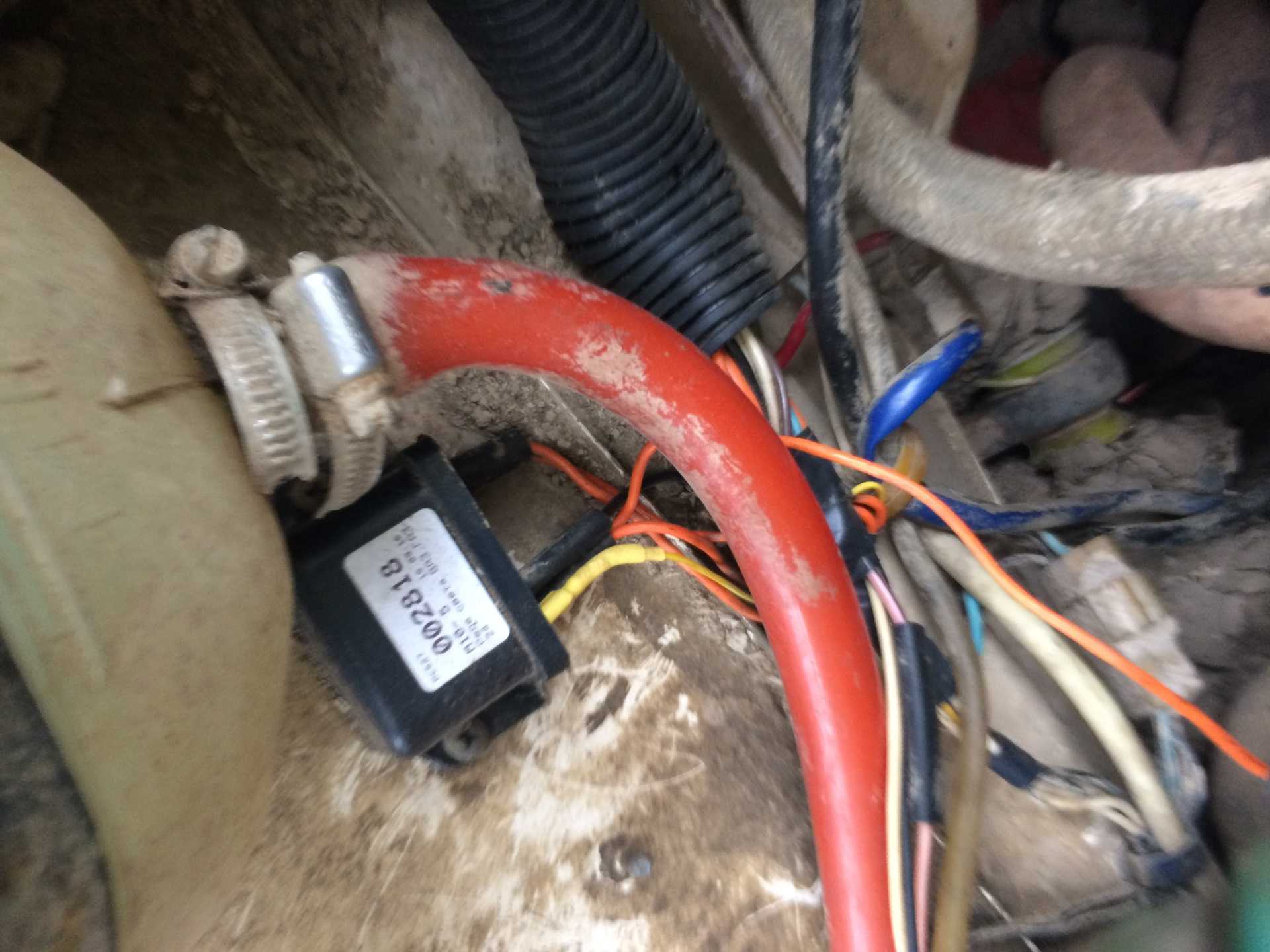

, в результате сел аккумулятор и контроллер отказался работа.Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное релеможно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно. Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Читать новости о новой Ниве

• Передний мост. ВАЗ 21213, 21214 (Нива)
• Как прокачать сцепление на «Ниве»? Алгоритм действий
• Замена сальника ведущей шестерни переднего моста Ваз 2121 Нива 2131
• Установка и отзывы об евроручках для Нивы 4х4 (ВАЗ 2121, 2131) » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA
• Как прокачать тормоза на «Ниве» самостоятельно? «
• Кран отопителя салона Ваз 2121 Нива 2131
• Лифт Нивы 2121 своими руками: чертежи, размеры
• Купить LADA (ВАЗ) 2131 (4×4) 2021 года в Ростове-на-Дону, невысокая цена на Лада 2131 (4×4) 2021 года на сайте Авто.ру
