Замена элементов переднего стабилизатора на ланосе

Где установлен опорный подшипник и какую функцию он выполняет?

Выше отмечено, что стойка МакФерсона выступает еще и в качестве поворотного кулака. Снизу проворот вокруг оси обеспечивает шаровая опора, посредством которой рычаги крепятся к стойке.

Если бы верхняя опора стойки не являлась ограничителем для пружины, то проблем с вращением не было бы (шток амортизатора может свободно вращаться).

А вот пружина, находясь в поджатом состоянии, создает достаточно сильное усилие на чашки, и как следствие на опору, которая жестко крепится к кузову.

Поэтому между опорой и верхней чашкой пружины и устанавливается опорный подшипник.

Благодаря такому конструктивному решению при воздействии рулевого механизма, стойка (в сборе) может проворачиваться вокруг оси, при этом опора остается неподвижной.

Вот именно возможность прокручиваться амортизационной стойке и обеспечивает опорный подшипник.

Что мы использовали в процессе ремонта?

1. Набор ключей
2. Молоток
3. WD-40

Также, необходима и сама стойка стабилизатора Daewoo Lanos

Стоит обратить внимание, что существуют стойки в сборе. Как правило, полностью собранные узлы не являются оригиналом

Оригинальные же стойки стабилизатора собираются поэлементно: шпильки, втулки, шайбы, гайки и резинки (подушки). Оригиналом являются стойки из комплектующих General Motors.

Дополнительная информация

Изношенные стойки стабилизатора поперечной устойчивости Дэу Ланос являются причиной:

Постороннего шума

Жесткости езды

Замена стоек стабилизатора позволяет существенно увеличить комфорт передвижения транспорта.

Стоит обратить внимание, что стойки стабилизатора Daewoo Lanos крайне желательно менять параллельно с шаровыми опорами и рулевыми наконечниками. Источник

Источник

Проверка без диагностического стенда

Способов самостоятельной проверки подвести достаточно много и каждый из них имеет определённые особенности. Наибольшую эффективность удаётся добиться в том случае, если применяется сразу несколько способов различных испытаний.

На каждом из возможных вариантов проверки стоит остановиться подробнее:

1. Визуальный осмотр. Наиболее логичным и доступным способом является банальный визуальный осмотр амортизатора. В том случае, если на элементе присутствуют масляные пятна и подтёки, это говорит о значительной неисправности. Также нелишним будет осмотреть состояние штоков, для этого потребуется вывесить интересующее колесо, в гаражных условиях сделать это возможно при помощи обычного домкрата. В том случае, если на штоке присутствуют следы ржавчины, элемент однозначно неисправен и подлежит замене. Естественно, что у такого довольно простого способа есть существенные недостатки, так например, не всегда неисправность проявляется визуально, иногда амортизатор приходит в негодность от банального износа внутренних элементов. Ещё один недостаток заключается в том, что визуально заметные последствия появляются в процессе длительной эксплуатации неисправных элементов, а значит, всё это время подвеска уже испытывала повышенные нагрузки.
2. Проверка демпфирующих свойств. Ещё один пример, как самостоятельно проверить работоспособность подвески. Для диагностики потребуется выставить автомобиль на ровной площадке и энергично раскачать одну из сторон, чтобы посмотреть, насколько долго кузов будет качаться, пока не займёт спокойное положение. На легковом автомобиле нормой является один-два качка кузова, если же машина продолжает, то это говорит о явной неисправности амортизатора. Недостатком такого способа является то, что таким образом удаётся выявить только окончательно умерший элемент подвески. При этом нередко в процессе диагностики автомобиль вовсе не получается раскачать, такой симптом говорит о том, что заклинил шток и амортизатор, естественно, подлежит замене.
3. Определение неисправности в процессе движения. Ещё один достаточно точный способ, по которому удаётся определить корректность работы амортизатора – это внимательно проследить за поведением автомобиля на дороге. Автомобиль с нерабочей подвеской «рыскает» по дороге, плохо слушается руль на больших скоростях и болезненно реагирует на все неровности. На больших ямах можно услышать характерные глухие удары, которые, к слову, иногда могут быть связаны с износившимся сайлентблоком.
4. Проверка со снятием. Является наиболее точной и эффективной. Снятый задний амортизатор следует жёстко зафиксировать, так чтобы он был расположен вертикально по отношению к земле. После этого требуется проверить жёсткость хода штока. Для этого он вытягивается и вдавливается вниз. В том случае если амортизатор спокойно работает от усилия одной руки, это говорит о его неисправности.

Возможные неисправности способы наладки

1) Гидравлическая жидкость протекает через манжеты-уплотнители штока стабилизатора.

Износ манжеты приводит к тому, что уровень жидкости в системе антикрена падает, о чем свидетельствует сообщение об ошибке системы антикрена на приборной панели. Ехать дальше в таком случае запрещено – следует заглушить двигатель, поскольку отсутствие гидравлической жидкости ведет к быстрой поломке насоса, а для корректной работы автомобиля уплотнительную манжету штока стабилизатора требуется заменить.

2) Шток гидроцилиндра подвергается коррозии.

Коррозия на штоке часто возникает из-за попадания на него воды, соли, абразивных загрязнений и различных реагентов. Это, в свою очередь, ведет к повышению степени износа манжеты, что в конечном итоге приводит к утечке гидравлической жидкости, о которой упомянуто в предыдущем пункте.

Такую проблему можно устранить, заменив манжету либо шток.

3) Разрушено поршневое кольцо гидроцилиндра.

При разрушении поршневого кольца гидроцилиндра у Вас может и не быть каких-либо сообщений о неполадках, однако стабилизатор потеряет свою функциональность и будет происходить ощутимый крен автомобиля на поворотах – в таком случае требуется установить новое поршневое кольцо

5) Втулка крепления стабилизатора износилась за короткий срок.

В случае, если втулка крепления стабилизатора слишком быстро износилась, нужно укрепить места соприкосновения втулок и штанги стабилизатора, поскольку они особо подвержены негативному воздействию погодных условий, что приводит к быстрому износу. Это можно исправить, наплавив при последующей шлифовке на необходимые участки некоторое количество металла.

Также о некоторых возможных причинах неисправности стабилизатора можно узнать из видео:

Устройство и работа стоек

Как правило, стойка — это шток длиной 5. 20 см. На обоих его концах имеются шарниры, обеспечивающие подвижное соединение. Это могут быть либо два шаровых шарнира, либо шарнир и втулка стабилизатора, либо две втулки, либо шарнир с одной стороны и резьба с другой. Обычно они приварены к штоку под прямым или близким к нему углом.

В том месте, где наконечник примыкает к металлическому стержню имеется утончение (“шейка”). Оно служит своего рода предохранителем. В случае, когда механизм испытывает запредельные нагрузки, его корпус сломается именно в этом месте. В противном случае стойка может сломаться в любом месте, пробив днище автомобиля и причинив вред пассажирам или другим механизмам.

Устройство шарнирной стойки

Наиболее популярными в настоящее время являются стойки с использованием шарового шарнира. Его конструкция состоит из двух частей — стального шарового пальца и посадочного пластикового места с температурно-динамической смазкой. Сверху палец запрессовывается пластиковой или металлической крышкой.

Шарнирные соединения всегда защищают с помощью герметичных пыльников со смазкой. Она обеспечивает более мягкую работу механизма, а также увеличивает срок его эксплуатации. Смазка является морозоустойчивой, обеспечивая нормальную работу ходовой системы автомобиля зимой.

Чтобы лучше понять принцип работы стойки, нужно вспомнить, что она не жестко соединяется со стабилизатором, обеспечивая ограниченное движение объединенных в механизм элементов. При повороте машины на скорости возникает ее естественный крен. При этом на кузов действуют одни силы, а на подвеску — направленные в противоположную сторону. Если их не компенсировать, то возникает риск поломки сопряженных элементов — стабилизатора и проушины ступицы. Таким образом, стойка стабилизатора — это демпфер, который принимает и гасит большие разнонаправленные усилия. Однако в процессе работы под воздействием упомянутых усилий происходит постепенное разрушение шарнирных соединений. Вследствие этого стойки приходят в негодность.

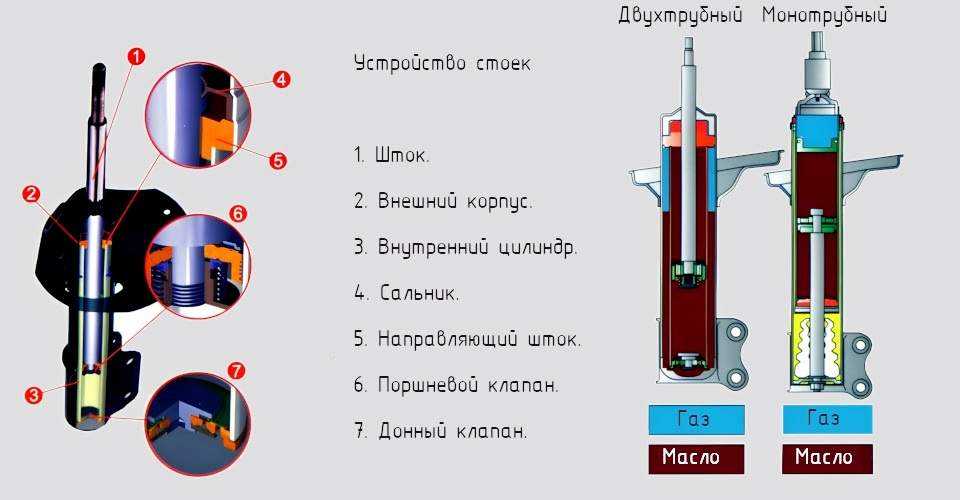

Строение амортизатора

Из чего состоит стойка

Амортизаторы бывают с однотрубным и двухтрубным вариантом исполнения. При колебании поршень, расположенный в колбе, выдавливает амортизирующую жидкость в специальные каналы. Амортизаторы однотрубного типа состоят из корпуса и рабочего цилиндра. В них газ и жидкость помещены в один резервуар. В таких стойках отсутствует клапан сжатия, поэтому функция управления сопротивлением возложена на поршень. Однотрубные устройства точнее стабилизируют автомобиль на дороге. В узле также может присутствовать дополнительная газовая камера компенсации, вынесенная в отдельную емкость. Амортизаторы состоят из:

• колбы и поршня;
• дна;
• клапана сжатия;
• узла уплотнения — разделяет полости высокого и низкого давления;
• опорных чашек пружины — они приварены к корпусу;
• штока — он перемещается вместе с поршнем и гонит масло в специальные отверстия;
• уплотнительного кольца;
• шарнира;
• амортизирующей жидкости и газа.

Большинство владельцев авто считают стойки амортизатора исправными, пока при езде не начинают слышать посторонние звуки или не ощущают вибрации рулевого колеса

Однако обращать внимание на состояние подвески стоит даже при незначительных признаках неисправности.

Инструкция по замене переднего амортизатора на ланосе своими руками—второй способ

Второй способ нельзя назвать простым, однако при его реализации не понадобится тратить время на то, чтобы снять пружину с установленной детали. Он подходит для случаев, когда на авто стоит неразборной амортизатор. При этом меняется не картридж внутри корпуса, а вся составная конструкция. Принцип реализации второго способа заключается в выполнении следующих действий:

1. Аналогично снимается колесо с автомобиля, суппорт и колодки. Все резьбовые соединения, которые имеют признаки загрязнений, следует предварительно очистить металлической щеткой, а затем обработать смазкой WD-40
2. Далее вывинчивается гайка полуоси головкой на «32», для чего при помощи толстой отвертки надо заклинить тормозной диск. Используя головку с удлинителем, срывается и вывинчивается гайка полуоси. Применять трещотку не рекомендуется, так как она сломается. Вместо отвертки можно использовать педаль тормоза, но для этого понадобится помощь напарника. И если вы уже сняли суппорт, то способ с выжимом педали тормоза не подойдет. Упростить срыв гайки полуоси можно, если открутить ее при установленном колесе
3. Откручивается наконечник рулевой тяги, и извлекается из посадочного места, как в первом случае. Если нет съемника и лома, то можно попробовать выбить наконечник молотком. Для этого молотком следует наносить удары не по шарнирному наконечнику, а конструкции амортизатора, куда входит в зацепление устройство
4. Вывинчивается шаровая опора, и извлекается из посадочного места. Если она имеет признаки износа, то сразу можно заменить ее. Для демонтажа шаровой опоры необходимо использовать специальный съемник, если только не планируется замена этой детали
5. Используя лом или трубу длиной не менее одного метра, следует установить ее между кузовом и стабилизатором. Трубой необходимо давить на стабилизатор, а второй рукой извлекать тормозной диск вместе с амортизатором стойки из посадочного места ШРУСа
6. Отсоединяется механизм от ШРУСа
7. Далее следует выкрутить три гайки крепления опорного подшипника к стакану
8. Амортизатор со стойкой упадет вниз, поэтому при выкручивании последнего третьего крепления, следует придерживать механизм
9. После извлечения стойки в сборе, остается закрепить ее в тисках, и продолжить процесс демонтажа с целью замены обоймы или амортизатора Ланос. При замене некоторые специалисты рекомендуют заливать в амортизатор масло, но в вопросе о том, какие устройства лучше ставить на передок в Ланос, надо ли заливать масло при замене обоймы, а также прочие мелкие вопросы описаны в другом материале (ссылка)

Этот метод более надежен, но трудоемкий, по сравнению с первым. Он позволяет оценить состояние переднего амортизатора, чтобы  принять решение о необходимости ремонта. После замены обоймы или картриджа, собранную стойку переднего амортизатора следует установить на место в порядке обратном снятию. В завершении не забывайте законтрогаить гайку полуоси. Все подробности процесса демонтажа на видео ниже.

https://youtube.com/watch?v=ztvlRQsaNvE%3F

Такими способами можно произвести замену передних амортизаторов на Ланосе. Кстати, аналогичное устройство амортизаторов стоек имеют автомобили Сенс и Шанс, поэтому если задаетесь вопросами, как заменить амортизаторы на этих моделях, то вышеописанная инструкция также подойдет.

В завершении следует отметить, что весь процесс обычно не занимает 2-3 часов для одной стороны. На СТО эту процедуру специалисты выполнят в 2 раза быстрее, но и заплатить придется немало. Учитывая, что амортизаторы стоят не дешево (их цена составляет около 1000 гривен или 2500 рублей за штуку), то сэкономить можно только, если прибегнуть к замене самостоятельно. Аналогичным образом выполняются действия по замене неисправных амортизаторов на ланосе, сенсе и шансе.

Замена стоек стабилизатора на Шевроле Ланос

С целью увеличения срока эксплуатации передней подвески мастера сервисных центров рекомендуют заменять стойки стабилизаторов попарно. Оставлять изношенные элементы на штатных местах не желательно, так как в скором времени потребуется повторное проведение ремонта.

• Заезжаем Шевроле Ланос на смотровую яму, домкратим сторону, снимаем колесо;
• Ключом на «17» выкручиваем верхнее крепление гайки, пассатижами придерживаем шток от проворота;
• Из-под днища машины выкручиваем нижнее крепление стойки. Гайка зафиксирована в пазу рычага подвески;
• Извлекаем элемент подвески, проводим дефектовку, осматриваем проушины, целостность посадочного гнезда;
• При отсутствии дефектов привинчиваем нижнее крепление, после верхнее.

Собираем оставшиеся элементы в обратной последовательности. По аналогии заменяем стойку на правой стороне.

• При обнаружении дефектов (износа) втулок тяги поперечной устойчивости, они также подлежат замене. Процесс установки новых вовсе не сложный, можно обойтись своими силами.
• После снятия колеса отвинчиваем штангу стабилизатора, рычаг подвески, палец шаровой опоры. На каждой из сторон тяга фиксируется резиновой втулкой, металлической пластиной у основы. Отвинчиваем два болта на «14», заменяем втулку, собираем конструкцию.
• После окончания ремонта посещаем СТО для восстановления угла «развал-схождения». От точности угла зависит степень износа протектора, расход горючего.
• Нередко причиной стук служит шаровая опора. По мере износа металлического пальца образуется свободный ход внутри корпуса. При каждом попадании в яму, ухаб происходит удар (соприкосновение) двух металлических деталей.
• Устраняется дефект путем замены шаровой опоры в сборе. Для этого домкратим сторону, отвинчиваем болты, снимаем колесо. Ключом на «13» выкручиваем крепление пальца шаровой опоры. Подставляем деревянную проставку, выбиваем наконечник из посадочного места. Отвинчиваем оставшиеся два болта, фиксирующие шаровую опору.
• Проводим дефектовку поворотного кулака, очищаем посадочное гнездо, фиксируем шаровую опору. Собираем оставшиеся элементы конструкции, проверяем работоспособность системы.

Перечень инструментов, которые необходимы для проведения замены

В нижеприведенной таблице представлен перечень инструментов, которые потребуются для замены на Ланосе задней стойки амортизатора.

Таблица — Инструменты необходимые для замены задней стойки

Название	Примечание
Домкрат	Для поднятия передней части машины
Опора	Для подстраховки автомобиля
Баллонный ключ	Для откручивания и прикручивания креплений колесного диска
Проникающая смазка	Так как многие резьбовые соединения находятся под постоянным воздействием агрессивной внешней среды, происходит их прикипание. Для облегчения рассоединения рекомендуется заранее обильно полить рабочую область проникающей смазкой.
Щетка по металлу и ветошь	Для очистки загрязненных поверхностей
Ключ	«на 9», «на 17», «на 12», «на 19»
Головка	«на 12»
Вороток	С трещоткой
Отвертка	С плоским лезвием
Специнструмент	Съемник пружин
Разводной ключ	Два «газовых» ключа

Вывод

Кроме оригинальных передних стоек и втулок стабилизатора на Ланос, существует большой выбор аналогов, которые можно устанавливать на автомобиль

Стоит отдельное внимание обратить на рейтинг качества аналоговых запасных частей, предоставленный немецким независимым центом автоиндустрии

2. Приподнимите переднюю часть автомобиля с помощью домкрата.

3. Используя балонный ключ открутите гайки колеса Шевроле Ланос, затем снимите его.

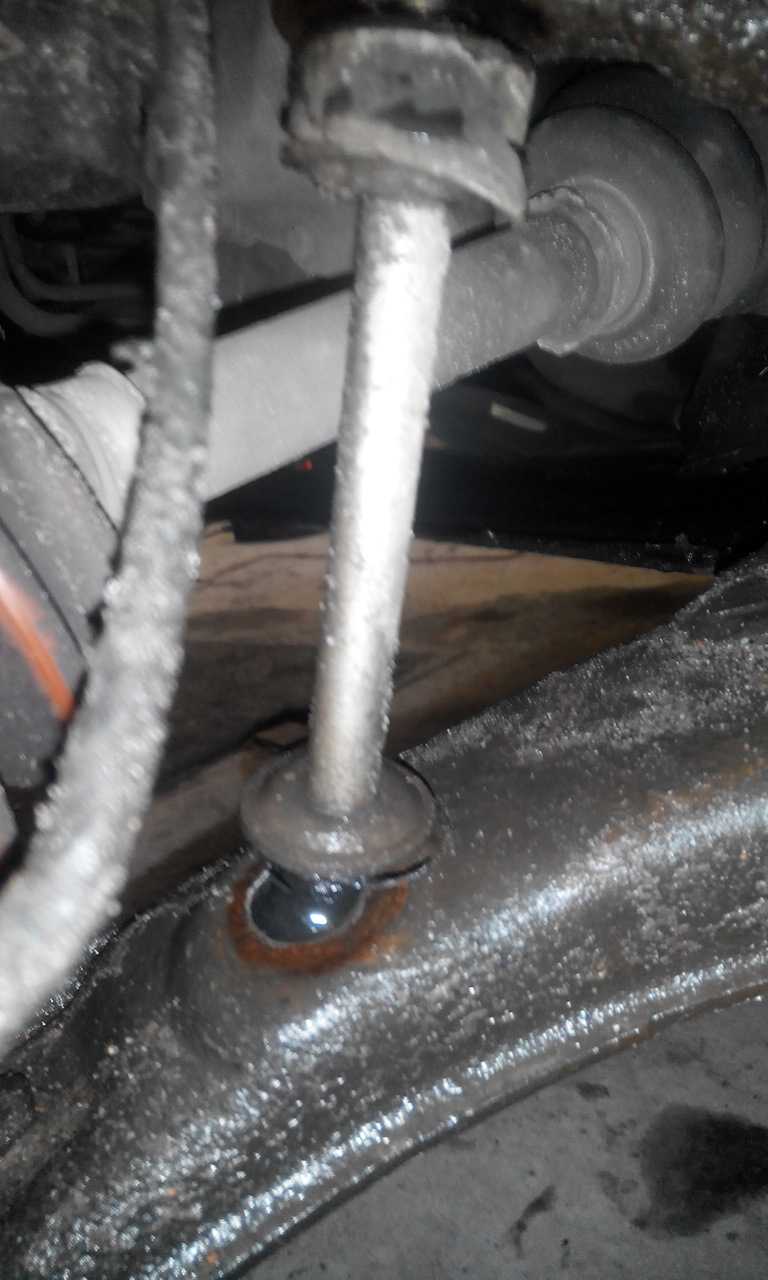

Поперечная стойка стабилизатора.

6. Снимите опорную шайбу, резиновую втулку и вытащите болт снизу.

Примечания:

Нередко бывает, что болт стабилизатора приржавел к распорной втулке. В таком случае, можно воспользоваться болгаркой и аккуратно его срезать, не зацепив при этом пыльник штруса.

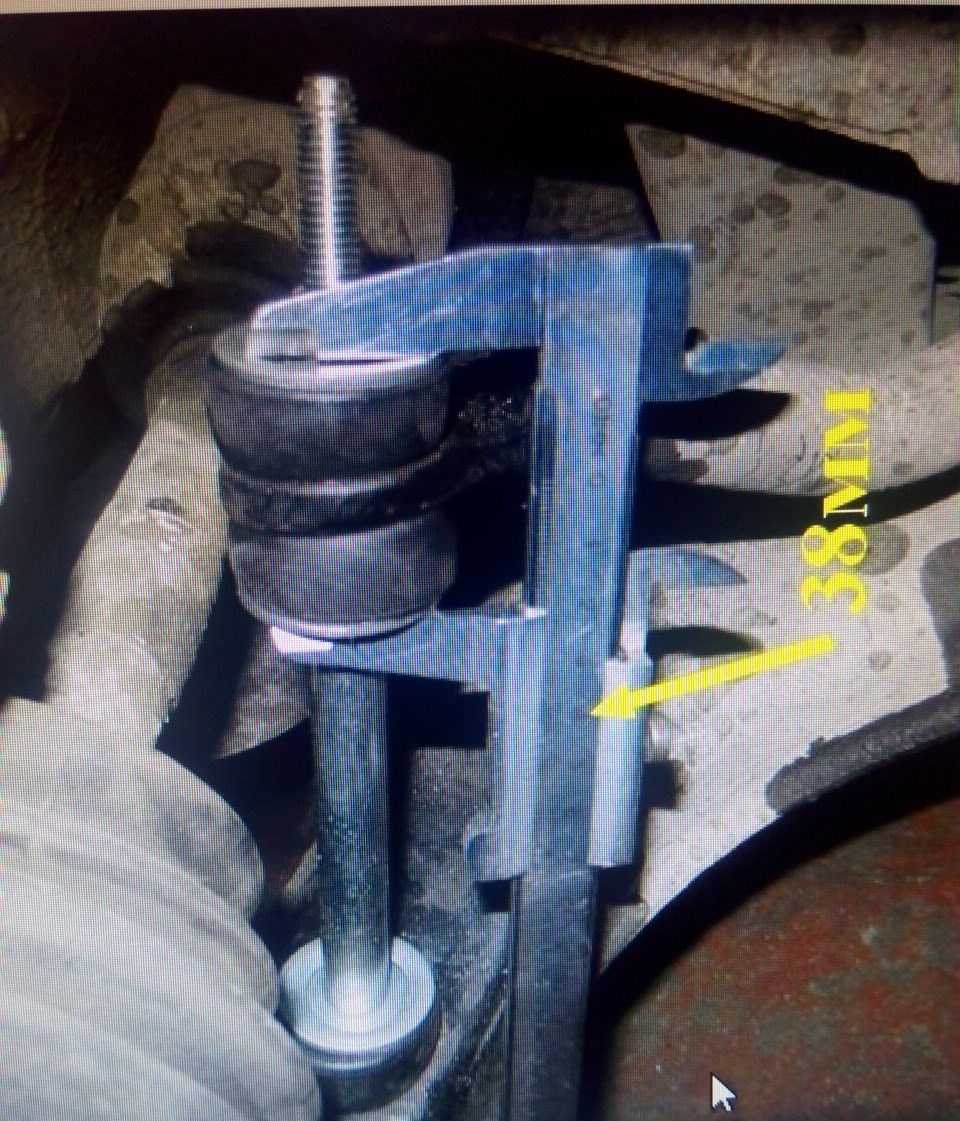

7. Установите новую стойку на стабилизатор Шевроле Ланос в порядке, обратном снятию, соблюдая требуемое расстояние между шайбами 38 мм.

Новая стойка стабилизатора.

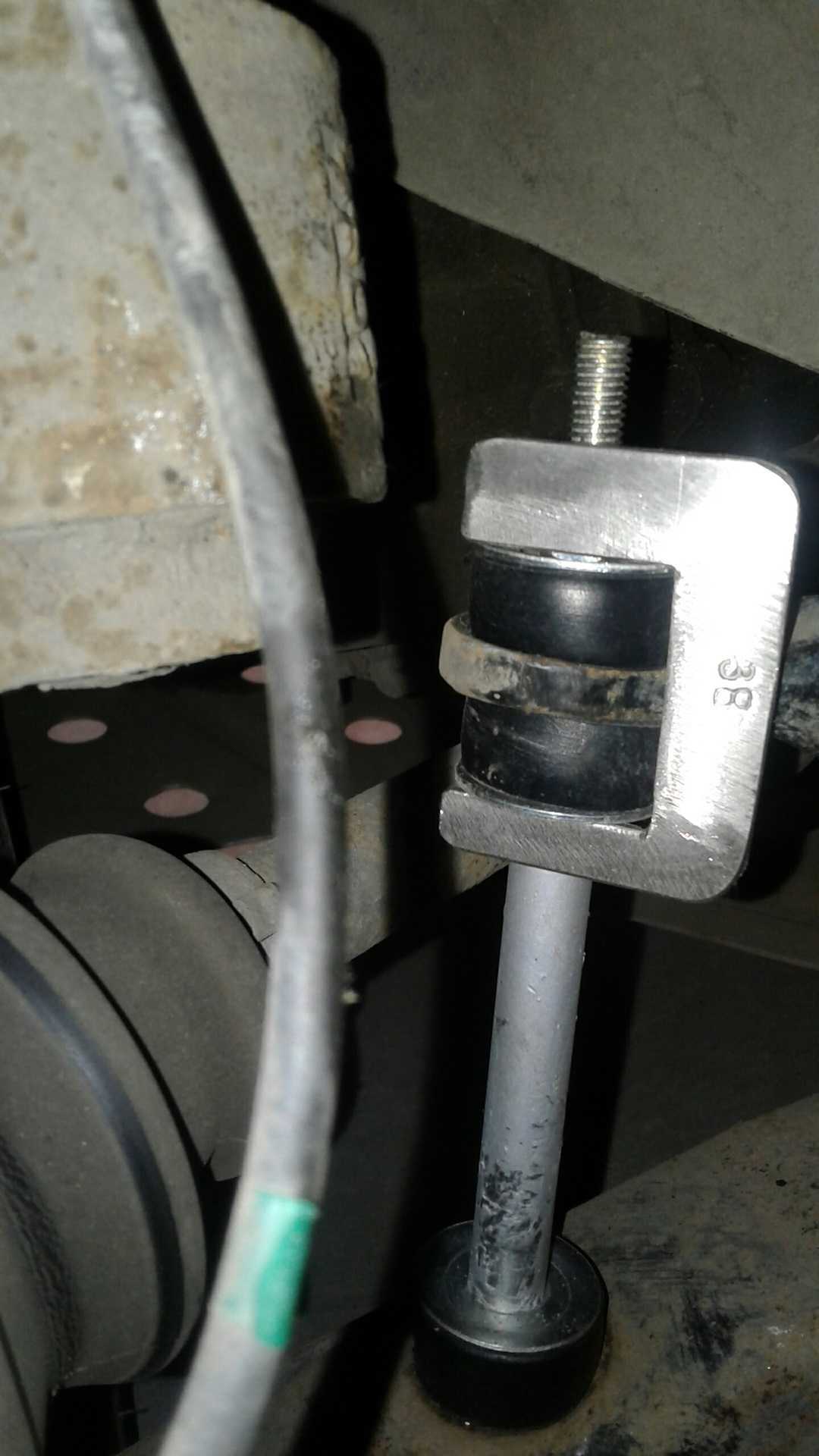

Новая установленная стойка стабилизатора.

Примечания:

При установке новой стойки стабилизатора нужно проследить, чтобы резиновые втулки располагались выступами друг к другу, а опорные шайбы — выпуклостями к резиновым втулкам.

Все владельцы автомобилей знают о том, что в конструкции подвески используются амортизаторы. Автомобиль Lanos также в конструкции подвески имеет амортизаторы, главным назначением которых является обеспечение уровня комфорта во время езды. Однако рано или поздно эти устройства приходят в негодность, и требуется их замена. В этом материале выясним, какие амортизаторы поставить на Ланос, а также, какие их виды и типы бывают, и в чем преимущества.
