Как производится замена шаровой опоры

Варианты восстановления шаровых

В первую очередь узел необходимо правильно снять. Палец настолько сильно прикипает к рычагу подвески, что составляет с ним фактически одно целое. Предварительно, желательно за сутки, соединение обильно обрабатывают проникающей жидкостью. Используется состав WD-40 или обычный керосин. Извлечь палец из проушины можно двумя способами:

Выдавить съёмником шаровых опор. Это самый безболезненный и надёжный способ, однако съёмник не всегда есть под рукой. Универсальных приспособлений нет, а конструкции крепления шаровой опоры разные.
Пример съёмника шаровых опор
Второй способ более универсальный, но есть риск повредить резьбу на пальце опоры. На кончик шаровой необходимо накрутить гайку из прочной стали (твёрдость 9,8) и точными короткими ударами молотка выбить шаровую из проушины.

Итак, шаровая опора у вас в руках. Внешний цилиндр (обойма) представляет собой монолитную конструкцию. Извлечь палец невозможно.

Варианты шаровых опор с разных моделей авто

Комбинированная стена

Ниже описывается один из возможных вариантов сооружения ограждающей конструкции своими руками. Наружные стенки котлована выкапывают наклонными, с запасом по ширине, чтобы обеспечить в дальнейшем доступ для гидроизоляционных работ. Выкладывают 4–5 рядов кирпичной кладки в полкирпича по всему внутреннему контуру будущего сооружения. Эта перегородка будет служить внутренней опалубкой. Наружную устанавливают, отступая 130 мм от сложенной стенки сразу на всю высоту траншеи, используя старые доски, листы фанеры, ДСП, ОСП и другие подобные материалы. Подпирают ее распорками и укосинами, после чего заливают бетонный раствор с верхним обрезом кладки.

Армирующая кладочная сетка

Укладывают армирующую кладочную сетку шириной 250 мм с ячейкой 50 × 50 и толщиной проволоки 4 или 5 мм. Выкладывают следующий участок и снова устанавливают арматуру. Для лучшего сцепления с бетоном наружную поверхность кладки из кирпича выполняют «в пустошовку». Жесткость конструкции придадут замкнутые пояса из прутков арматуры диаметром 10 мм, заложенные внизу и вверху ограждения. Чтобы впоследствии оборудовать освещение смотровой ямы в гараже, предусматривают ниши для установки светильников. Гидроизоляция, если она предусмотрена проектом, выполняется после снятия наружной опалубки.

Шаровая опора на Daewoo Matiz

Daewoo Matiz является чисто городским автомобилем класса А. Выпуск его начался с начала 1997 года и продолжался вплоть до 2015 года. Базовая комплектация оснащалась силовой установкой объемом 0.8 литра. Более дорогие комплектации могли оборудоваться 1 и 1.2 литровыми бензиновыми моторами. Он выпускался только в одном типе кузова — пятидверный хетчбек. Основными конкурентами являются автомобили Cherry QQ и Suzuki Alto. Они имеют идентичные запасные части, однако, что бы не ошибиться, поиск их необходимо осуществлять по специальному артикулу.

Несущим шарниром в автомобиле является шаровая опора. Она осуществляет контроль хода колес в горизонтальной и вертикальной плоскости

Она является очень важной деталью, также осуществляющей крепление ступицы к элементам подвески. Если автомобиль эксплуатируется в тяжелых условиях, то на шаровую опору будут влиять повышенные нагрузки

Цена данной запосной части не столь велика, поэтому следует вовремя, а лучше заранее производить ее замену, поскольку ее поломка может привести к возникновению аварийной ситуации. Для безопасной езды следует устанавливать качественные детали, которые, помимо надежности, обладают высокими показателями долговечности. Среди самых известных производителей шаровых опор для Deo Matiz можно выделить следующие:

Данная компания производит запасные части для автомобилей с 2001 году. На американском рынке запчастей для рулевых механизмов их доля составляет целых 60%. Детали изготовленные данной компанией присутствуют на конвейер таких автомобильных концернов как FORD и GM. Однако качество подтверждаются стоимостью, которая не слишком низкая.

Это китайский производитель запчастей. Занимаются они не только шаровыми опорами, но и другими деталями для авто. С легкостью проходят свой гарантийный пробег, но не более. Качество среднее и соответствует своей цене.

Это немецкая компания, которая сотрудничает с более чем 100 странами мира. Количество производимых деталей просто огромное, однако это не говорит о плохом качестве. Все изделия проходят тщательные тесты на пригодность к эксплуатации. Они поставляют запчасти для всех марок авто. Шаровые опоры Ruville обладают хорошим качеством за относительно небольшую цену.

Особенности выбора нового элемента

Важным условием хорошего ресурса шаровой любого авто является не правильность его замены, а качество изготовления.

Сейчас на авторынке предлагается большое количество опор для всех моделей ВАЗ самых разнообразных производителей как именитых, так и малоизвестных.

Естественно, знаменитые компании, занимающиеся производством запчастей более предпочтительны, чем неизвестные. Самыми лучшими считаются отечественные производители, которые являются поставщиками запчастей на завод-изготовитель.

При выборе шаровой опоры важно ее хорошо осмотреть

В первую очередь следует обратить внимание на палец. Он должен быть серого цвета, указывающего на то, что он прошел процесс ковки, никакой краски на его поверхности быть не должно

Он должен ходить в корпусе со значительным усилием. Легкий его ход будет указывать на некачественную сборку.

Нужно обратить внимание на комплектность. Помимо самой опоры в комплект должны входить все крепежные элементы и пыльник

Признаки неисправности

Услышав нехарактерные звуки автолюбителю необходимо выяснить причину их появления. Для того, чтобы убедиться в неисправности шаровой опоры, нужно снять блокировку руля, после чего покачать рулевое колесо в разные стороны резкими короткими движениями. Двигатель автомобиля в это время должен быть заглушен.

Если шаровая опора имеет существенные повреждения, то во время манипуляций с рулем будут слышны стуки. Тут нужно определить, с какой стороны они доносятся, чтобы понимать, какая опора имеет конструктивный дефект.

В случаях, когда износ незначителен, данный метод может не выявить неисправности. Тогда своими подозрениями лучше поделиться со специалистами техцентра, которые смогут проверить целостность каждой шаровой опоры, а также наконечников и рулевых тяг.

Ремонт шаровой опоры

Стоит ли ремонтировать поврежденную деталь, когда менять шаровые опоры при любом раскладе проще и безопаснее. Тем более, что стоит деталь недорого (всего 500-1000 руб., в зависимости от модели) и делать это нужно не часто. Да и на многих современных иномарках данный узел необходимо менять в сборе.

Теперь конкретно по ремонту. Он подразумевает замену изношенных частей опоры на новые. Обычно меняют полимерную вставку и защитник, но в последнее время в магазинах появились ремкомплекты и с другими запасными частями. Однако качество этих узлов не всегда бывает высоким, часто под известными названиями продается низкосортный «китай».

Подвижный шарнир — элемент подвески, который нельзя спускать со счетов. Неисправная шаровая может привести к печальным последствиям, и виноватым окажется сам водитель, упустивший начальные признаки повреждения. Вот чем грозит поломка: колесо автомобиля выворачивается наружу, что на большой скорости приводит к аварии. Машину остановить невозможно, по инерции она проедет еще некоторый путь, и неизвестно обо что ударится.

Размеры смотровой ямы

В основе размерных показателей лежит автомобильная база, а точнее, расстояние между колесами вашего авто, как по ширине, так и по длине. Но есть и минимальные параметры ширины, которые чаще и берутся за основу. Это 80-85 см. Что касается длины, то к длине автомобиля приплюсовывают 1 м. Хотя надо отдать должное, что для удобства использования смотровой ямы многие не останавливаются на этом размере, поэтому в гаражах можно встретить ямы длиною до 6 м.

Эскиз, где показана минимальная ширина смотровой ямыИсточник windsc.ru

Теперь с глубиной. Понятно, что рост владельца гаража и должен стать этим габаритом. При этом он руками должен достать до любой детали или узла на машине. Но специалисты рекомендуют углублять смотровую яму до 2 м. И если даже рост человека небольшой, то можно на дно всегда установить подставку или настил. Правда, это возможно сделать не всегда. Многое будет зависеть от уровня пролегания грунтовых вод. Если он высокий, к примеру, 1,2-1,5 м, то о яме можно забыть.

Это были габаритные размеры. Теперь о размерах строительных. По понятным причинам сам котлован под яму выкапывается побольше. Это связано с тем, что для формирования самого сооружения необходимо конструкцию обустроить. А для этого на дно надо уложить подушку с гидроизоляцией и залить ее стяжкой. Стены собирают из блоков или кирпича или заливают монолитной конструкцией в опалубку. Для всех этих материалов необходимо пространство без учета выбранных габаритов смотрового сооружения.

Поэтому котлован выкапывают шириною, равной ширине смотровой ямы, плюс толщина стен, плюс 30 см. Длина рассчитывается точно также. Глубина – это толщина подушки, толщина стяжки и слоя гидроизоляции, плюс 1,8-2,0 м.

Эскиз смотровой ямы со всеми размерамиИсточник stroyfora.ru

Процесс замены шаровых опор Deawoo Matiz

В первую очередь необходимо подготовить инструменты, которые понадобятся для осуществления замены данного изделия

Также немаловажно перед заменой просмотреть видео в интерне о том, как производится данный процесс. Это поможет вам ориентироваться в данной теме и ознакомить с особенностями, которые могут возникнуть во время замены

Помимо стандартного набора ключей, необходимо запостись универсальным приспособлением для демонтажа шаровой опоры или рулевого наконечника.

Производим установку автомобиля на ручник, и под задние колеса устанавливаем противооткатные упоры. После этого поднимаем переднюю часть на домкрат и снимаем колесо.

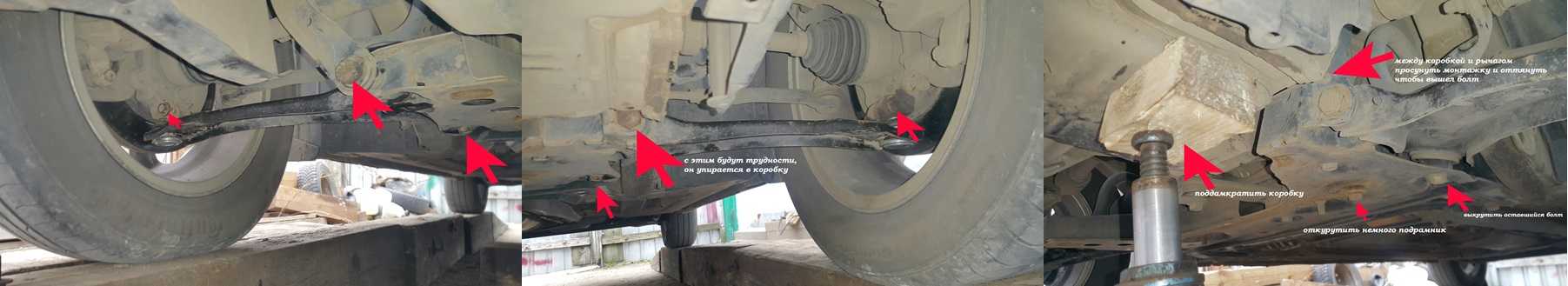

Для большего удобства снимаем защиту колесной арки, после этого можно осуществить откручивание мешающего болта на подрамнике.

Далее производим осмотр шаровой опоры. Стоит заметить, что в инструкции по ремонту и эксплуатации Део Матиз написано, что для съема шаровой опоры необходимо открутить два болта. Однако на самом дели она держится на трех болтах, расположенных на поверхностях подрамника, рулевой рейки и поворотного кулака. Болт, который находится на кулаке, удерживает шаровую опору выскакивания. Поскольку, в процессе эксплуатации, на данные болты будет попадать грязь и вода, она наверняка будут прикипевшими, поэтому перед откручиванием на них необходимо попрыскать веществом против ржавчины, например WD
Производим выкрутку болта, расположенного на кулаке шаровой опоры, а после демонтируем реечную гайку.
В следующем шаге могут возникнуть проблема при откручивании болта, который расположен на подрамнике: очень трудны доступ может привести к тому, что вы с помощью гаечного ключа можете слизать его грани. Поэтому вам необходимо быть крайне осторожным. Стоит отметить, что с помощью головки открутить его не получится, потому что ее использование не возможно из-за болта, который крепит сам подрамник к кузову.

Данный болт также нужно открутить. непонятно каким образом конструкторы решились на данное решение, однако это очень затруднит процесс съема шаровой опоры на Део Матиз. Перед демонтажем данного болта необходимо снять контр гайку, осуществляющее крепление данного болта в нижней части. Ее также необходимо обработать средством против ржавчины WD-40. Для ее съема необходимо воспользоваться головкой воротка и рычагом. После съема данной контргайки можно выкрутить болт подрамника. Стоит отметить, что в подрамнике действительно есть резьба и данный болт необходимо именно откручивать, а не просто снять. Данную операцию тоже не так легко выполнить, из-за его неудобного расположения. Вам придется использовать рожковый или накидной ключ, и приложить хорошие усилия, потому что откручивается он очень туго.
Болт крепления шаровой опоры откручивается воротком и головкой, после схода его с резьбы, с помощью небольшого молотка и болта меньшего диаметра необходимо выбить болт крепления из шаровой опоры. Данная операция производится следующим образом: вставляем небольшой болт внутрь гайки, расположенной напротив и упираем в него монтировку, после этого удерживаем ее и одновременно ударяем молотком по поверхности монтировки, вследствие чего болт приводится в движение.
После того, как все гайки и болты демонтированы можно спокойно произвести съем шаровой опоры

Обратите внимание на состояние других элементов рулевого управления. Поскольку вы уже туда залезли, можете произвести замену наконечников рулевых тяг

Если не трогать контр гайку на рулевой тяги не придется в последствии делать сход развал.

Ступица колеса

Ступица служит основой для установки колесного диска и тормоза. Ее задача – обеспечивать фиксацию и свободное вращение колеса и сопутствующих деталей, а для ведущих колес ступица служит звеном передачи момента вращения от дифференциала на колесо. Это одна из самых надежных деталей подвески, и вывести из строя ступицу можно разве что в результате аварии или очень длительной эксплуатации в тяжелых условиях. Для работы при постоянных нагрузках ступицы делают цельнометаллическими: из литой стальной болванки вытачивают деталь нужной формы. Такой способ позволяет изготовить прочную конструкцию без участков напряжения. На внешний (большой) обод ступицы крепится тормозной диск (барабан) и колесный диск, фиксируемые входящими в комплект болтами или шпильками. Внутренний обод снабжается подшипником (одним или двумя), которые могут располагаться на внешней или внутренней части ступицы, в зависимости от ее назначения и места установки.

Ступица колеса без подшипников и в сборе с подшипниками

Способ установки зависит от того, ставится она на управляемые или неуправляемые (передние или задние), ведущие или ведомые колеса. По конструктивным особенностям разделяют 4 основных вида ступиц:

Для ведущих неуправляемых колес (задние колеса автомобилей с задним или полным приводом). На такую ступицу передается усилие от дифференциала через полуось, которая может иметь цапфу, входящую в ступицу, или фланец для крепления.
Для ведомых неуправляемых колес (задние колеса переднеприводных автомобилей). В таких случаях ступица объединяется с подшипниками в одно целое, а ось ступицы крепится на рычаг заднего моста.
Для ведущих управляемых колес (передний мост переднеприводных или полноприводных автомобилей). Здесь передача крутящего момента идет через ШРУС, цапфа которого входит в зацепление со шлицами ступицы.
Для ведомых управляемых колес (передний мост заднеприводных автомобилей). Ось ступицы устанавливается в поворотный кулак.

Помимо этих, есть и другие варианты конструкции, обусловленные особенностями того или иного автомобиля. Для некоторых моделей автомобилей различают ступицы для левого и правого колеса, если у них асимметричное крепление

При покупке нужно обращать внимание на сторону установки: левая, правая или универсальная двухсторонняя

Замена шаровой на автомобиле ВАЗ 2109.

Данный процесс проводится не только при износе шаровой опоры, но и при наличии прорыва в пыльнике. Оставлять это без внимания нельзя, поскольку это влечет опасность для пассажиров и водителя.

Наиболее желательно для работы использовать подъемник или смотровую яму. В случае отсутствия таковых можно воспользоваться домкратом. Что потребуется сделать:

Снять колесо, на котором диагностика выявила проблемы с ШО.
Все детали конструкции прочищаются от загрязнений. Плюс элементы крепления обрабатываются с помощью специального состава для снятия ржавчины. Это олегчит проведение монтажа и демонтажа.
Ключом на 19 открутить гайку, с помощью которой шаровая опора крепится к рычагу подвески.
С помощью молотка и монтировки палец ШО выпрессовывается из рычага подвески. Для этого гайка не откручивается до конца, а по рычагу наносится несколько сильных прицельных ударов.
С помощью монтировки рычаг подвески отводится вниз, чтобы освободить палец ШО от рычага.
Болты, соединяющие шаровую опору и поворотный кулак, демонтируются с помощью ключа на 17.
Поврежденная шаровая опора снимается.
Проводится проверка состояния не только опоры, но и пыльника. Порой замены последнего может оказаться достаточно для устранения неполадок

При обнаружении явных поломок шаровая опора снимается, ставится новая, а узел собирается обратно.
Необходимо обратить внимание на состояние пальца. В нем должна находиться распорная втулка

В случае отсутствия ее следует вернуть на место, иначе обновленная ШО будет работать неправильно.
Резиновый чехол смазывается консистентной смазкой перед процессом обратного монтажа. Плюс смазку потребуется нанести на место установки пыльника в шаровой опоре.

https://youtube.com/watch?v=QSB88vJE3zs

Пример замены шаровой опоры

Основное правило для замены шаровых – менять комплект, а не по отдельности. Это касается всех моделей машин. Работа выполняется в следующей последовательности:

Машина поднимается на домкрате или подъемнике;
Выкручиваются крепежные болты рычага (нужно приложить усилия и воспользоваться ВД-40, так как резьба часто прикипает)

Они откручиваются не до конца;
Откручивается крепежный болт шаровой;
Выпрессовывается опора из кулака ступицы при помощи специального инструмента, но если его нет, то отлично поможет молоток и зубило;
Когда шаровая отсоединена от кулака, можно окончательно выкручивать рычаг;
Пока рычаг отсоединен, обращаем внимание на сайлентблоки (о том, что это такое и зачем их менять, рассказывалось отдельно);
В рычаге шарнир фиксируется стопорным кольцом, а сверху надевается пыльник. Эти детали снимаются и шаровая выбивается из посадочного места;
Новая опора запрессовывается в рычаг, фиксируется стопорным кольцом, смазывается и надевается пыльник;
Рычаг подсоединяется к подрамнику и болты наживляются, но не затягиваются окончательно (чтобы впоследствии легче было выкручивать болты, на резьбу наносится нигрол);
Палец новой опоры направляется в сторону крепления в кулаке (нужно приложить для этого усилия);
Закручивается болт опоры до конца;
Опускается автомобиль и под его весом затягиваются крепежи рычага.

Процедура повторяется с другой стороной машины.

Вот короткое видео о том, как наглядно выполняется процедура:

ПРОСТАЯ ЗАМЕНА ШАРОВОЙ. #ремонтавто «Гараж №6»

Стоимость замены шаровой опоры:

Где заменить шаровую опору Дэу Матиз в Санкт-Петербурге:

Купчино — 245-34-84Гражданка — 603-55-05 Большевиков —

WhatAapp / Viber: 8-911-766-42-33

По времени, замена занимает от 40 минут до 2-х часов.

Когда делать замену: — стук при движении на неровной дороге при низкой скорости;— увеличение усилий на рулевое колесо;— скрип в подвески при повороте руля;— виляние машины при езде по прямой;— разный износ шин.

Гарантия на работы — 180 дней.

Какую шаровую опору выбрать: 1. Lemfoerder (Германия) 2. TRW (Германия)3. Delphi (Англия)4. 555 (Япония) 5. Federal Mogul (Бельгия) При покупке шаровой опоры у нас, мы предоставим скидку на замену.
