Генератор ваз 2115 инжектор 8 клапанов 80 ампер а какие есть мощнее

Устройство способ крепления электрогенераторов АвтоВАЗ

Иногда для проверки работоспособности таких устройств приходится выполнять их полный демонтаж. Прежде чем проверить мультиметром генератор, снятый с машины ВАЗ 2110 и других авто приведенного производителя следует разобраться с устройством генерирующего узла.

Конструкция может несколько отличаться зависимо от модификации прибора. Но к основным составляющим электрогенераторов относят статор, ротор, алюминиевые крышки, шкив, щетки, подшипники.

Особенности конструкции ротора

Деталь выполняется в виде вала с рифленой поверхностью, напрессованными стальными втулками, клювообразными полюсами. Вместе эти элементы образуют электромагнитный сердечник.

Между полюсами на втулке расположена возбуждающая обмотка, защищенная пластиковым корпусом. На передней части вала крепятся охлаждающая крыльчатка, генераторный шкив. Устанавливается ротор на подшипники. Задний шарикоподшипник напрессовывается на вал. Передний фиксируется специальными шайбами на крышке.

Строение генераторного статора

Это устройство выполняется из тонких пластин (толщиной до 1 мм), изготавливаемых из электротехнических сталей. Внутренняя поверхность статора имеет пазы для укладки трехфазной обмотки. Каждая обмотка включает 6 катушек.

Крепление электрогенератора ВАЗ

При техобслуживании таких устройств часто требуется снимать их. Генерирующие узлы фиксируются посредством специальных кронштейнов, закрепленных болтами. Данное крепление удобнее откручивать, находясь под машиной.

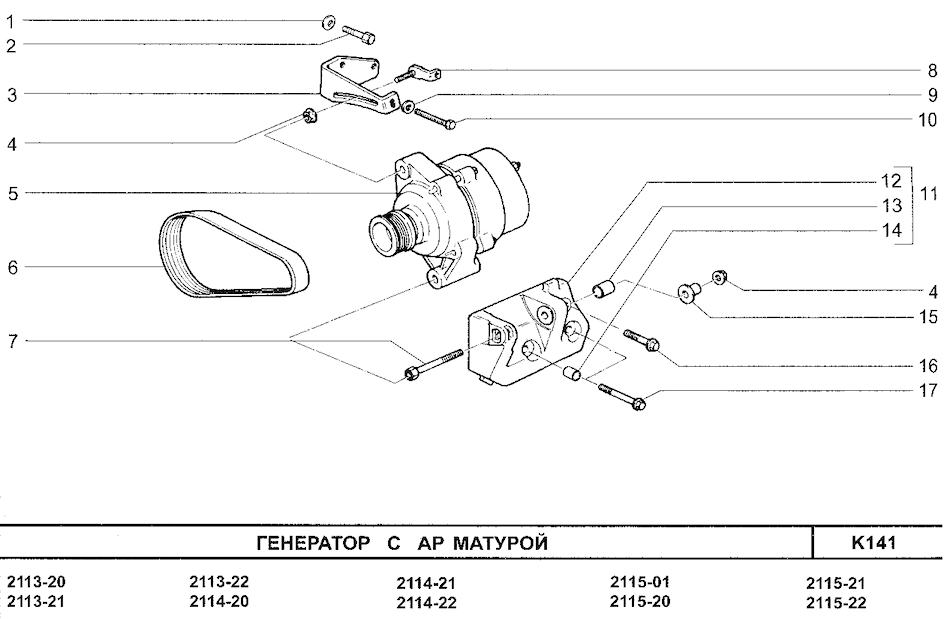

Чертеж генератора ВАЗ 2108-2115

Также электрогенераторы крепятся к пластине натяжителя приводного ремня. Фиксация осуществляется при помощи гайки. Различные автомобили АвтоВАЗ оснащаются разными типами приводных ремней. К примеру, модель 2108 (и ее модификации) имеет клиновые ремешки, а ВАЗ 2111 – поликлиновые.

Такая разница обусловлена различной комплектацией ДВС машин VAZ. Более новые модели (например, 2114б 2115) оснащены мощными системами кондиционирования, ЭУР. Потому в них требуется лучшее сцепление ремня со шкивами, а также значение отдаваемого тока 80 А и более.

Какой генератор лучше поставить на ВАЗ-2114 инжектор

Каждому автомобилисту, который интересуется устройством своего железного коня, известно, что основным источником электроэнергии в электрооборудовании любого автомобиля является энергетическая установка, в которую входит аккумуляторная батарея, генератор и реле-регулятор. Аккумулятор является основным в этой тройке. Он питает всю бортовую сеть автомобиля, а генератор с реле-регулятором, по мере своей возможности и необходимости, подпитывают АКБ и следят за тем, чтобы бортовая сеть автомобиля не превышала заданного напряжения (для автомобилей с 12-вольтовым оборудованием это напряжение составляет 14—14,6 В, а для 24-вольтового — 27—28,8 В). И хотя генераторы в автомобиле являются предметами «долгоиграющими», все же и они порой выходят из строя. Давайте посмотрим, что предлагает нам российский рынок для замены вышедшего из строя генератора, а заодно протестируем предложенные модели в нашей испытательной лаборатории.

Для начала небольшой ликбез. Генератор необходим для бесперебойного заряда постоянно разряжаемой АКБ электроприборами, включенными в бортовую сеть автомобиля. На современные машины устанавливаются генераторы переменного тока. Они в наибольшей степени отвечают требованиям, которые предъявляются для одного из важнейших энергоузлов автомобиля.

Генератор преобразует механическую энергию, получаемую от двигателя, в электрическую. Регулятор напряжения (в подавляющем большинстве современных автомобилей — составная часть генератора, за редким исключением, когда регулятор является «выносным», то есть выносится в моторный отсек, отдельно от генератора) поддерживает напряжение бортовой сети автомобиля в заданных пределах при изменении электрической нагрузки, частоты вращения ротора генератора и температуры окружающей среды.

Как проверить генератор мультиметром

На практике, действенным способом проверки генератора является диагностика при помощи мультиметра. Чтобы это сделать, мотор нужно запустить. Далее нужно промерить напряжение на клеммах АКБ. Затем следует создать нагрузку (включить энергопотребители, например, фары и магнитолу), нажать на педаль газа, раскрутив мотор до 2500-3000 об/мин.

В этот момент нужно замерить напряжение на клеммах АКБ. Норма – вольтметр покажет 13В. Если включить энергопотребители, напряжение должно возрасти до 14.7В. Если видны отклонения от нормы, можно сделать определенные выводы.

В случае, когда генератор не выдает нужного напряжения, нехватка компенсируется за счет АКБ и «высаживает» батарею. Если же напряжение высокое, это опасная ситуация, которая может привести к перегоранию ламп, предохранителей или выходу из строя ЭБУ.

Кстати, специалисты не рекомендуют проверять генератор без мультиметра путем банального снятия «плюса» с аккумулятора. Помните, это может вывести электронику автомобиля из строя. Если причину установить без снятия генератора не удается, тогда нужен демонтаж агрегата.

Еще отметим, что также необходимо оценить, как работает генератора в плане шума. Если при вращении ротора слышны посторонние звуки, виновником вполне может быть подшипник генератора, который нагружен ремнем и может выходить из строя.

Оригиналы, аналоги, цены, артикулы

Каталожный артикул	Серийный номер	Цена
КАТЭК ELD-A-2114-90A (оригинальный)	БОШ (9402.3701) (оригинальный)	От 3500 — 4000
9402.3701	FINWHALE 6РК-698-05	6202 2RS / 180202	От 3500 – 4000
КЗАТЭ 9427.3749	Электромаш 977.3701	SKL 2114-6202 2RS	От 3500 – 4000
2114-3701010 (HORT)	КАТЭК 2114-3701010	Contitech 6PK-1115	От 3500 – 4000
ПРАМО-Электро 2114-3701984	ПРАМО- 3701953	ПРАМО-Электро 2114-3701747	От 3500 — 4000
*цены указаны состоянием на июль 2021 года

Принцип работы источника электрической энергии

В корпусе ГУ установлены катушки в количестве 8 штук. Материал медь, способ соединения – «звезда». Ротор – это стальной вал, на тыльной поверхности которого напрессованы магнитопроводы, между которыми установлена обмотка.

К кольцам вала припаяны провода обмотки возбуждения, медно-графитовые щетки. После активации зажигания ток от аккумуляторной батареи проходит сквозь щетки, обмотку, образуя магнитное поле.

Таким образом, приводится в движение ротор, а переменный ток через катушки преобразуется в постоянный.

С тыльной стороны ГУ имеется два вывода с обозначением «+» и «–». Соответственно, клеммы с указанной полярностью подключаются к аккумулятору.

Для вращения ГУ нужен АКБ. Когда фактическое напряжение при работе агрегата будет выше напряжения батареи, генератор начнет раздавать питание потребителям батареи. Благодаря этому, сила тока бортовой сети поддерживается в заданном диапазоне.

Характерные причины выхода из строя ГУ на ВАЗ 2114 (2115)

недостаточное натяжение ремня приводных механизмов;
загрязнение контактов на кольцах;
механическое повреждение блока выпрямителей;
чрезмерный износ щеток;
заклинивание (зависание) щеток;
короткое замыкание в обмотке;
обрыв цепи питания;
неисправен регулятор напряжения;
износ роликового подшипника;
ослаблена фиксация шкива;
повреждены лопасти вентилятора.

Способы устранения поломок генератора ВАЗ 2114 (2115)

проведение профилактических мероприятий;
замена ГУ в сборе (комплексно);
натяжение ремня приводных механизмов;
центрирование лопастей вентилятора;
установка новых щеток;
замена выпрямительного моста;
профилактика регулятора напряжения;
вставка нового роликового подшипника;
замена предохранителя в монтажном блоке.

Типичные признаки неисправности ГУ на ВАЗ 2114 (2115)

периодически (систематически) мигает лампа заряда аккумуляторной батареи на приборной панели;
индикация перезарядки АКБ, ГУ не дает зарядку на аккумулятор;
тусклый свет фар;
ослабленное звучание клаксона, так как мало тока, причина в низком вольтаже;
появление сторонних шумов при работающем источнике питания.

Неисправность регулятора напряжения

Регулятор напряжения обеспечивает постоянный уровень напряжения на выводах генератора при различных оборотах двигателя. Если посмотреть на типовую схему генератора, регулятор напряжения управляет током катушки возбуждения.

Как быстро проверить генератор, не снимая его

Определение Электрохимический характер коррозии во влажной среде и, в частности, в водном растворе соответствует постоянному обмену электрифицированных частиц, который возникает между металлом и кислотным, основным или физиологическим раствором, в котором он погружен; Проводящая жидкая среда называется электролитом, металл, погруженный в нее, называется электродом. Под действием электрического тока между металлом и раствором электрод растворяется и получает отрицательные заряды, которые путем накопления приводят электрод к отрицательному потенциалу и, таким образом, привлекают положительные металлические частицы, растворенные в электролизе. Генератор представляет собой саморегулирующую систему. Если увеличиваются обороты, напряжение на регуляторе увеличивается, он уменьшает ток, протекающий через катушку возбуждения. Согласно закону индукции уменьшается напряжение на катушках статора, следовательно, и напряжение на выходе генератора.

Затем устанавливается равновесие между двумя реакциями, которое растворяет металл и то, что его откладывает. Этот потенциал называется равновесным потенциалом. Классификация металлов по равновесному потенциалу. Маленький глоссарий должен быть «в курсе». В электронике или электронике мы выделяем землю, нейтраль и массу, которые не совсем то же самое.

Проверяем диодный мост

Земля или потенциал безопасности: все электрическое оборудование должно быть подключено к нему, так что в случае неисправности изоляции пользователь будет помещен в тот же потенциал, что и земля, путем установки кола в почве, которая всегда всегда влажная, в соответствии с четко определенными стандартами, так что это соединение с землей является наилучшим возможным. Если установлена дифференциальная защита, проводник, касающийся земли, вызовет ток утечки, на который автоматический выключатель отреагирует, отключив общую цепь питания, Кабель заземления обычно не несет ничего, подключенного к земле, это ссылка на безопасность.

Видео — как проверить генератор на машине не снимая:

При нормальной работе генератор обеспечивает при работающем двигателе стабильное напряжение на аккумуляторе в пределах от 13,3 до 14,5 Вольт независимо от оборотов двигателя.

Превышение, как и меньший уровень напряжения, говорит о возможной неисправности регулятора, его необходимо проверять.

Нейтраль покрывает электротехнический термин, который определяет общую точку трех цепей трехфазного, поэтому 4-й провод обычно имеет синий цвет, он должен служить ссылкой на 3 провода красной фазы, будучи ближе всего к Он принимает участие в переносе энергии, и поэтому он проходит через токи, которые могут быть важными и, следовательно, представляют потенциальные различия с Землей.

Что делать если он сгорел?

Электротехническая масса представляет собой наибольшую площадь проводящей поверхности прибора. В электронике это ссылка на различные непрерывные потенциалы, присутствующие в цепи; все напряжения относятся к нему, и обычно это 0 В, но это может быть, например, 12 В, как это было в случае с англосаксонскими автомобилями, все еще мало.

Конструктивно регулятор может быть выполнен в виде блока со щетками либо без них.

Иногда его называют «таблеткой» или «шоколадкой».

В большинстве случаев его легко демонтировать, не снимая генератор, и проверить в домашних либо гаражных условиях. Типовая схема проверки регулятора напряжения изображена на рисунке.

В качестве лампы 6 можно использовать любую салонную лампочку. 1 – аккумулятор, 2 — реле-регулятор, 3 – электронный блок, 5 – клемма для подключения тонкого провода, идущего к генератору. Если лампа светится, следовательно, регулятор работает. Но если при этом напряжение заряда аккумулятора более 15 Вольт, регулятор напряжения все равно необходимо менять.

Видео — проверка генератора на автомобиле мультиметром:

Также необходимо поменять регулятор, если сильно изношены щетки. Однако, если вы обладаете некоторым опытом ремонта электроинструмента, можно попробовать поменять изношенную щетку (лучше обе щетки сразу).

ЧТО СОБОЙ ПРЕДСТАВЛЯЕТ ГЕНЕРАТОР

Генератор ВАЗ 2114 можно представить в виде электрической трёхфазной машины переменного тока. Он имеет встроенный блок выпрямителей, который преобразовывает переменный ток в постоянный. Прибор состоит из следующих частей:

Крышка передняя и задняя из алюминиевого сплава. В каждой из них имеются гнёзда для установки подшипников. На корпусе задней крышки имеется клемма подсоединения аккумулятора и разъём для подачи напряжения на обмотку возбуждения. Там же на задней крышке установлен конденсатор, который подавляет радиопомехи, имеется место для установки и крепления щёточного узла;
Цилиндр сердечника статора, набранный из трансформаторного железа. Внутри него имеются пазы для укладки силовых обмоток генератора. Они имеют выводы для подсоединения к блоку выпрямителей. К статору четырьмя болтами притягиваются обе крышки;
Обмотка возбуждения на валу ротора. Она своими выводами подключается к контактным кольцам из меди, которые установлены на этом же валу. Передняя часть вала имеет шпоночную канавку для установки приводного шкива;
Щётки генератора ВАЗ 2114 представляют собой неразборный узел, совмещённый с электронным реле-регулятором. Реле в металлическом корпусе приклепано к щёткодержателю;
Блок силовых и дополнительных диодов, крепится к задней крышке с внутренней части. В его составе имеется шесть силовых и три дополнительных диодов. Для охлаждения полупроводниковых приборов их устанавливают на подковообразные пластины из алюминиевого сплава.

Устройство генераторной установки

НЕКОТОРЫЕ ЕГО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Генераторная установка обеспечивает следующие параметры:

Обмотка возбуждения питается регулируемым напряжением от 13,2в до 14,7в;
Сила тока вырабатываемого генератором напряжения равна 80 А;
Прогиб ремня не должен превышать 8 мм при нагрузке 10 кг.

Генератор устанавливается на двигатель с его левой стороны по ходу движения машины. Вращение ротора правое, которое он получает с помощью приводного ремня от коленчатого вала мотора.

Виды электрических неисправностей

Проблема с генератором — перестает вырабатывать ток. На приборной панели загорается индикатор. К поломке приводят электрические неисправности:

Перегорел предохранитель или контакты. Осуществить замену — минутное дело. С контактами дела обстоят иначе.
Износились щетки. Поменять можно самостоятельно, покупать новое устройство не нужно.
Вышло из строя реле регулятора. Отремонтировать можно самостоятельно или обратиться к мастерам.
Поломка диодного моста. Ремонту не подлежит, только замена. Для этого нужно разбирать генератор, без опыта лучше не производить подобные работы, следует отдать мастерам.

Обрыв в цепи статора или ротора, возникший из-за замыкания. Ремонтировать дороже, чем приобрести новый электроузел.

Признаки, помогающие обнаружить электрическую неисправность:

Индикатор аккумулятора на приборной панели не гаснет после запуска силового агрегата или моргает.
Запах горелых проводов из-под капота (серьезная проблема, которая может быть не связана с электрогенератором).
Появление искр в корпусе.
Падение вольтажа.
Постоянный перезаряд АКБ.
Фары отрегулированы, светят тускло, при включении других источников электропотребления почти не горят.

ВАЗ 2115 Неисправности генератора

8.1.4.1. Неисправности генератора

ОБЩИЕ СВЕДЕНИЯ

Также проверьте с помощью индикатора наличие напряжения на большом разъеме генератора. Здесь оно должно быть всегда – если его нет, то проверьте подсоединение генератора к аккумуляторной батарее. Если регулятор напряжения на вашем автомобиле расположен отдельно от генератора, то он тоже может быть неисправен. В этом случае лучше снять генератор и регулятор напряжения и обратиться к автоэлектрику.

Простейшая проверка тока нагрузки генератора производится так: включаются габаритные огни автомобиля и запускается двигатель. Если при работающем двигателе огни не начинают гореть ярче, то это лучшее доказательство того, что генератор не отдает ток. Если у вас есть вольтметр, подсоедините его к клеммам аккумуляторной батареи и запустите двигатель. На повышенных оборотах холостого хода генератор должен вырабатывать ток, а вольтметр – показывать около 14 В. Показания отличаются больше чем на 1 В? Неисправен либо генератор, либо регулятор напряжения.

Во многих случаях постоянное горение контрольной лампочки сигнализирует о неисправности генератора, но неполадки возможны и в другом месте, а генератор, как это ни парадоксально, в это время может быть исправен.

И все-таки для большинства автовладельцев контрольная лампочка – единственный показатель исправности генератора. Наиболее часто встречающиеся причины ненормального функционирования контрольной лампы заряда и типичные ситуации приведены в таблице. Например, строка «Контрольная лампа не загорается» подразумевает, что зажигание уже должно быть включено, и в то же время это не означает, что двигатель должен быть запущен. Неисправности генератора приведены в порядке возрастания вероятности их возникновения. Неисправности, выделенные курсивом, не имеют непосредственного отношения к генератору. Ниже дана таблица, поясняющая, к чему могут привести некоторые из вышеупомянутых неполадок.

Типичные неисправности, отражаемые контрольной лампой заряда

КОНТРОЛЬНАЯ ЛАМПА	ПРИЧИНА
Не загорается	Неплотный контакт щеток
Неисправен регулятор напряжения
Дефект в обмотке ротора
Плохой контакт с «массой» или его отсутствие
Разряжена аккумуляторная батарея
Неисправны контрольная лампа, предохранитель, выключатель, электропроводка
Не гаснет	Неисправен выпрямительный блок
Дефект в обмотке статора
Неисправность в соединении со щетками
Изношен подшипник (шум)
Дефекты электропроводки, обрыв приводного ремня
Слабо горит при пуске двигателя	Неисправен выпрямительный блок
Неплотное соединение электропроводки цепи питания контрольной лампы
Мигает при работе двигателя	Плохой контакт щеток
Неисправен регулятор напряжения
Нарушена регулировка

ГЕНЕРАТОР	ПРИЧИНА
Плохой контакт щеток	Щетки зависли (грязь), изношены. Контактные кольца загрязнены.
Неисправность выпрямительного блока	Соединения клемм с выводами батареи «массового» провода загрязнены или отсутствует. Ошибка при подсоединении батареи (обратная полярность). Неправильное подключение к дополнительной батарее при пуске двигателя. Электрическая сварка проводилась при подключенном генераторе. Отсутствие контакта выводов в разъемах генератора, загрязнение выводов либо поражение их коррозией.
Неисправность подшипника	Чаще всего возникает из-за излишнего натяжения приводного ремня. При нагрузке на шкив генератора проскальзывающий ремень издает резкий звук, который отнюдь не означает, что ремень натянут. Изношенный приводной ремень опирается на дно ручья шкива, а не на боковые стенки шкива, что и порождает такой звук.

Генератор Ваз 2115 Лада

Руководства по ремонту
Руководство по ремонту ВАЗ 2115 (Самара 2) 1997+ г.в.
Генератор

7.3.1 Генератор Техническая характеристика Особенности устройства Возможные неисправности, их причины и методы устранения Контрольные проверки генератора Ремонт генератора 7.3.2 Техническая характеристика Максимальная сила тока отдачи (при 13 в и 6000 мин -1), А 80 Пределы регулируемого напряжения, В 13,2–14,7 Передаточное отношение двигатель — генератор 1:2,4

7.3.3 Особенности устройства Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода). Рис. 7.6. Схема соединений системы генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – монтажный блок; 4 – конт…

7.3.4 Возможные неисправности, их причины и методы устранения Причина неисправности Метод устранения Контрольная лампа не загорается при включении зажигания. Контрольные приборы не работают 1. Перегорел предохранитель F16 в монтажном блоке 1. Замените предохранитель 2. Обрыв в цепи питания комбинации приборов 2. Проверьте пров…

7.3.5 Контрольные проверки генератора Проверка генератора на стенде Проверка на стенде позволяет определить исправность генератора и соответствие его характеристик номинальным. У проверяемого генератора щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца чистыми. Рис. 7.7. Схема соединений…

7.3.6 Ремонт генератора Разборка генератора Рис. 7.13. Детали генератора: 1 – шкив; 2 – шайба; 3 – передняя крышка; 4 – дистанционное кольцо; 5 – ротор; 6 – статор; 7 – задняя крышка; 8 – кожух; 9 – выпрямительный блок с конденсатором; 10 – щеткодержатель с регулятором напряжения Снимите кожух 8 ( р…
