Уаз хантер. разборка, дефектовка и сборка генератора 9422.3701

FakeHeader

Comments 71

Братцы помогите! Нужен руль от 120 короллы, можно только кнопку бибики ( заглушку) без аирбэка . Скоро на охоту, а буханка без биби

На такой серьезной машине с таким не серьезным «галстуком» ;-))

Нормальный ещё купить не успел.

рекомендую к генератору поставить реле-регулятор CARGO 231045, SP-19534. На родной патриотовский генератор прамо-искра 120А встает как родное. Если стоит ЗМЗ-409 е4, то скорее всего стоит именно этот генератор. Поставил такое реле-регулятор на ТО-75000км, «Встало как родное, штатное, с зарядкой дела сразу улучшились — на ХХ напряжение на вольтметре 14.4в, при включенных габаритах, ПТФ, вентиляторе, печке и второй печке на ХХ напряжение остается 14.0в, при движении на 2200 — 2500 оборотов и этих же потребителях напряжение остается 14.0 — 14.1в, вместо 13.6в на родном заводском реле-регуляторе. Ну и щетки у заводского сточились до примерно 5мм длины. «

Сейчас 97 000км, нареканий к работе реле-регулятора или генератора нет. Покупалось с этими артикулами в автодоке.

Лучше внешнее РР!

Общее устройство кузова

Чтобы разобраться, из чего состоит кузов легкового автомобиля, следует рассмотреть основные детали, которые входят в его устройство. Для более простого понимания, устройство кузова автомобиля можно условно разделить на три отсека. Из чего же состоит кузов? Общая схема расположения частей следующая:

• моторная зона – предназначена для расположения силового агрегата и дополнительно выполняет функцию пассивной безопасности автомобиля;
• пассажирская часть – нужна для размещения пассажиров и органов управления автомобилем;
• багажный отсек – используется для багажа;

Рассмотрим, из чего состоит каждый из этих элементов более подробно.

Моторная часть состоит из следующих основных деталей:

• передние верхняя и нижняя поперечины;
• фронтальные лонжероны;
• нижняя поперечина для расположения двигателя.

Схема расположения деталей пассажирского отсека легкового авто следующая:

• нижняя передняя балка под лобовым окном;
• передняя и задняя поперечины крыши;
• боковой лонжерон крыши;
• передние, боковые и задние стойки;
• пороги;
• днище;
• усиливающие конструкции днища.

В других источниках названия деталей кузова могут незначительно отличаться, однако сути дела это не меняет. Приведенная схема позволяет в общих чертах разобраться, из чего состоит кузов и каково его устройство.

Все части пассажирского отсека легкового авто имеют необходимую жесткость, которая обеспечивает надежное крепление облицовочных и функциональных деталей. Помимо этого устройство пассажирской части делается таким образом, чтобы обеспечить максимальную пассивную защиту в случае боковых столкновений.

Устройство кузова легковых машин зависит от модели, производителя и других деталей. Однако в большинстве серийно выпускаемых машин схема расположения кузовных деталей примерно одинакова. Резкое отличие имеют только спортивные автомобили и прототипы концептуально новых моделей, произведенных в количестве нескольких единиц. Кузов таких машин может иметь иную конструкцию.

Как продлить сроки эксплуатации ремней?

Существует несколько правил, соблюдение которых поможет увеличить рабочий ресурс приводных элементов. Их перечень включает:

• использование сельхозагрегатов марки Нева строго по предназначению – не допускается эксплуатация техники средней мощности для вспашки больших участков с целинными грунтами;
• исключение любых ударов техники о посторонние твердые предметы – в противном случае оператор рискует повредить шкивы и ремни, установленные на них;
• соблюдение правильного порядка при запуске мотоблоков Нева – их двигателям нужно давать время, достаточного для прогрева. В противном случае холодные ремни будут работать под повышенными нагрузками, что значительно ускорит их износ;
• своевременная очистка приводных элементов и пространства под ними – в противном случае влага и грязь будут постепенно разрушать эластичную оболочку ремней;
• использование для замены только ремней, выбранных в соответствии с таблицей их размеров – неподходящие приводные элементы нарушат работу шкивов и двигателя;
• контроль за состоянием и уровнем смазки шкивов – ролики без достаточного количества масла будут работать «всухую», из-за чего износ ремня увеличится в несколько раз;
• последовательное переключение скоростей – если «перепрыгивать» между передачами во время эксплуатации мотоблоков Нева, то это приведет к разрыву или перекосу ремня.

Генератор от Santa Fe с вакуумным насосом вместо 5122.3771000

Генератор от Santa Fe с вакуумным насосом вместо 5122.3771000

Сообщение hydro_ugar » Ср дек 14, 2016 14:12

Генератор от Santa Fe с вакуумным насосом вместо 5122.3771000

Сообщение Иван Шмит » Ср дек 14, 2016 15:52

Генератор с вакуумным насосом, это забытый уже сейчас но существующий этап эволюции ЗМЗ-514 Он ставился на евро2. И на самом деле является САМЫМ надежным вариантом из всех трёх штатных. Вот его номер 514.3701010 Минусы были, вот они: 1. Гемор со снятием генератора (только на моторе евро2 из-за расположения) 2. Возможность с пробегом повреждения сальника и течь масла. 3. Конская цена, т.к. гена бош и штучный.

пункт 1 к надежности не относится, пункт 2 редок, вполне ремонтопригоден и не влечет за собой резких негативных последствий.

Генераторов с насосом существует множество, поставить его на 51432 особого труда не вызовет. Необходимо будет лишь организовать подачу и слив масла, благо такая возможность полностью сохранена в процессе эволюции. А крепление у нас вообще отличное, не трудно будет изготовить переходный кронштейн.

Остается цена, но по моему это особо то не важно и варианты могут быть разные. Я для себя уже думал, если что случится с электронасосом (сейчас после установки его пробег около 70тк

), следующим вариантом быть может рассмотрю генератор, быть может не в замен штатного, а вторым. Но пока электричка не намекает

Я для себя уже думал, если что случится с электронасосом (сейчас после установки его пробег около 70тк. ), следующим вариантом быть может рассмотрю генератор, быть может не в замен штатного, а вторым. Но пока электричка не намекает.

Источник статьи: http://uazpatriot.ru/forum/viewtopic.php?t=38959

Замена роликов

Вращение генератора, а, значит, и его функционирование осуществляется посредством ременной передачи. Натяжение его обеспечивается за счет одного/трех роликов: обводного и натяжного. Как и все движущиеся механизмы, они со временем выходят из строя и начинают шелестеть, появляется люфт, что связано в первую очередь с износом подшипников скольжения. Причиной выхода их из строя является выработка смазки, посредством которой облегчается вращение подшипников в конструкции изделия. Замена данных устройств проводится в следующем порядке:

1. Для начала необходимо купить новые запчасти на УАЗ Патриот: обводной (2 штуки или меньше) и натяжной (1 штука). В зависимости от комплектации авто, ведь на некоторых установлено два обводных устройства, а на некоторых- не одного.
2. Чтобы заменить изделия (обводной и натяжной), нужно снять воздухан и сам ремень привода навесных агрегатов.
3. После этого появляется доступ для замены верхней детали.
4. Для снятия верхней детали надо вывинтить крепежный болт, который имеет левостороннюю резьбу.
5. После удаления верхнего ролика, можно увидеть расположение нижнего.

6. Вывинтить болт нижнего агрегата можно только снизу, что собственно и следует сделать. На фото ниже представлены два ролика – один старый с изношенным подшипником, а второй новый.

7. Производится замена деталей навесных агрегатов на новые, после чего натягивается и регулируется ремень.

Процедура замены несложная и совершенно свободно выполняется своими руками. Для выполнения данного мероприятия потребуется около часа.

Натяжка ремня

После замены обязательно потребуется натяжка ремня привода навесных агрегатов, так как без этого двигатель нормально работать не будет. Имеется два способа натяжки:

Так производится регулировка на авто с кондиционером

• При помощи регулировочной планки.
• Воспользовавшись регулировочным болтом.

Второй вариант является наиболее прогрессивным, поэтому ним и воспользуемся. Итак, натяжка приводного устройства агрегатов осуществляется таким образом:

1. Ослабляется затяжка крепления генератора.
2. Проворачивается регулировочный болт вправо и отводится генератор от блока.
3. Проверяется и выставляется натяжка приводного устройства.
4. В таком положении фиксируются крепежные гайки генератора.

В завершение следует провернуть коленчатый вал и снова проверить натяжку приводного изделия, и при необходимости процедуру повторить.

Схема привода механизмов в двигателе без кондиционера изображена ниже.

Схема привода без кондиционера

Обозначение элементов:

1. шкив генератора.
2. привод водяного насоса.
3. болт перемещения натяжного ролика, с помощью которого производится регулировка.
4. приводной элемент.
5. шкив коленвала.
6. натяжной ролик.
7. болт, с помощью которого крепится натяжной ролик.

На схеме представлены основные узлы привода генератора. Но как видно, схема является простейшей и показывает только один натяжной ролик, которым и производится регулировка натяжения.

Рекомендуем перед натяжкой проверить размер приводного устройства. Размер изделий на УАЗ Патриот имеет следующие значения: авто, выпускаемые после 2012 года оснащаются одним ремнем, который имеет следующий номер 6РК2120. Автомобили, которые выпускались до 2012 года, в конструкции могут иметь один или два ремня привода доп. устройств:

• 1 ремень 6РК2100;
• вариант с двумя ремнями:
  • 6РК1275 –  привод вентилятора;
  • 6РК1220 –  привод генератора;
• или другой вариант:
  • 6РК1275 – привод генератора;
  • 6РК1238 – привод ГУР/вентилятор.

Проверка

Проверка натяжения ремня привода агрегатов проводится периодически и особенно тогда, когда он слетает со шкивов. Проверка проводится на холодном двигателе.

Проводится визуальный осмотр механизмов и  их составных частей. Если ремень слетает, то необходимо отрегулировать его натяжку, если же изделие рвется, то натяжение нужно ослабить.

Видео замены натяжного элемента на автомобиле с кондиционером показано ниже.

https://youtube.com/watch?v=H1n_l1Oye4w

На этом следует подвести итог и отметить, что обязательно нужно следить за состоянием всех элементов привода важных агрегатов на внедорожнике. В противном случае при выходе из строя данных элементов во время движения может вызвать непоправимые последствия. К тому же УАЗ Патриот – это автомобиль, который эксплуатируется в агрессивных условиях. После каждой такой поездки по бездорожью, рекомендуется провести визуальный осмотр основных конструктивных механизмов, узлов и элементов, чтобы в следующий раз стальной конь не подвел.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

1. Аккумулятор.
2. Генератор.
3. Блок предохранителя.
4. Ключ зажигания.
5. Приборная панель.
6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Причины

Наиболее подвержены износу передняя втулка и втулка шестерни бендикса. Втулка шестерни здесь играет косвенную роль, так как во время работы стартера он не вращается относительно ротора, однако при износе она удаляет шестерню от маховика, что приводит к увеличению давления на переднюю втулку и ее быстрому износу. Поэтому, при ремонте стартера УАЗ-ика, лучше его делать комплексно.

Особенно влияет на скорость вращения стартера, передняя втулка. При ее сильном износе якорь (ротор) может задевать статор, что катастрофически влияет на его вращение и в конечном итоге приведет к перегреву якоря, и соответственно нарушению контакта (распайке) между обмоткой якоря и щетками. Это может сильно увеличить стоимость ремонта, так как придется осуществить ремонт ротора или даже его замену. В случае нарушения контакта с обмотками, так же происходит потеря мощности и он медленно крутит.

Так же может, медленно крутить стартер по причине неисправных щеток. При их значительном износе они плохо прижимаются к коллектору, что приводит к возникновению дуги и выгоранию или расплавлению коллектора. Так как мощность его достаточно велика, то он будет продолжать вращать двигатель пока не придет в полную негодность. В этом случае придется менять не только щетки, а так же якорь.

Сам по себе якорь не выходит из строя, если это только не заводской брак. Чаще всего к его поломке приводят выше описанные поломки.

Ремонт реле регулятора генератора

Разобрать реле регулятор ВАЗ совсем несложно, для этого необходимо снять пластиковую крышку корпуса, которая крепиться защелками. Далее необходимо открутить два винта прижимающих транзистор и отпаять клеммы от выводов 67 и 15.

Важно! При снятии платы необходимо проследить за изолирующей подложкой транзистора и постараться ее не потерять. Без нее включать реле в работу нельзя. Плата и расположение на ней радиоэлементов старых образцов реле регулятора немного отличается от новых, но сама схема не изменилась

Плата и расположение на ней радиоэлементов старых образцов реле регулятора немного отличается от новых, но сама схема не изменилась.

Проверку элементов необходимо начинать в зависимости от симптоматики неисправности.

Если реле хоть как-то работает, завышает или занижает напряжение, тогда скорей всего транзисторы целы. Их можно проверять в последнюю очередь. Первым проверяют номинал резисторов R1-R3 и стабилитрон с диодом D1;D4.

Внимание! Номинал резистора R3 может отличаться от указанного в схеме. На тестируемом реле сопротивление R3 составило 4,7 кОм. Его необходимо определить по цветовой или другой маркировке и проверить сопротивление вручную

Его необходимо определить по цветовой или другой маркировке и проверить сопротивление вручную

Если реле вообще не включается, позваниваем предохранитель F1, диоды D2;D3 и все транзисторы в первую очередь. При проверке транзисторов их необходимо не забыть выпаять со схемы.

Для наглядности и удобства все компоненты со схемы обозначены на плате. Зачастую вся плата покрыта слоем защитного лака, это надо учесть и смыть его в местах подключения щупов.

В данном случае виновником стал стабилитрон D3 — 2С147А. Он был заменен на его полный аналог КС147А.

Для хорошей точности можно провести тест с мультиметром, после того, как полностью окончен ремонт реле регулятора генератора.

Напряжение 13,05В. Контрольная лампочка светит ярко. Все впорядке.

Как видно из данного теста реле после ремонта прекрасно справляется со своими задачами, а режим работы как раз входит в диапазон 14 – 14,4 В.

Диодный мост генератора УАЗ патриот

Проблема генаратора УАЗ 469-это низкое напряжение. Оно составляет 13-13.2 В, но при потребительском употреблении напряжение падает до 12В, что совсем нехорошо для эксплуатации автомобиля.

Разбираем генератор полностью, достаем из него деталь, которая называется диодный мост.

Его надо прозвонить, чтобы понять хороший мост или нет.

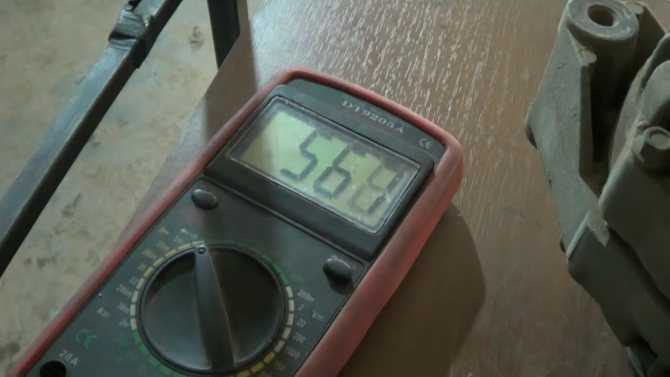

Для этого подключаем тестер, включаем его на режим прозвон. В нашем диодном мосту шесть диодов, которые прозваниваются в одну сторону.

При прозвоне получаем величину сопративления. При этом разница этого сопротивления у диодов не должна отличаться больше, чем на 5Ом, если больше- это уже плохо.

Большая разница по сопротивлению будет сказываться на прохождения тока через диодный мост, поэтому необходимо его поменять. При покупке нового моста нужно в магазине прозвонить его и выбрать себе согласно допусков сопротивления, иначе проблемы по работе генератора не исчезнут.

Что может быть с генератором

Если при включении зажигания на панели приборов не загорелась лампочка разрядки аккумулятора, то генератор после запуска двигателя не заработает, смотрите по вольтметру, стрелка останется слева.

Если двигатель заработал, а лампочка не погасла, значит генератор не заработал (проверьте ремень)

Генератор работает, но на стоянке аккумулятор быстро разряжается. Вместо регулятора Я 112 В установлен регулятор Я 112 А

Если лампочка загорелась на ходу, то значит генератор перестал работать

Если лапочка помаргивает, это значит, что пора заменить щетки

Если лампочка слабо подсвечивается – генератор неисправен

Если лампочки светятся слишком ярко, помаргивают, а аккумулятор становится мокрым, значит напряжение слишком высокое, надо срочно заменить регулятор напряжения.

Если лампочка гаснет только на высоких оборотах, то генератор неисправен

Если генератор громко шумит, надо менять подшипники. Если генератор очень старый, то лучше поменять целиком генератор.

При любой неисправности надо ехать туда, где сделаю ремонт генератора, иначе через два часа можно безнадежно встать

Если генератор 6631.3701 сломался, а на замену есть генератор без доп диодов 6631.3701-01, то можно его поставить, только лампочка не будет работать. подробности почитай в конце другой статьи

Работать будет и другое соединение генератора 6631,3701 (6651.3701) и регулятора напряжения Я112В, так как схема остается прежней.

• Какая коробка подойдет на ваз 2106



• Чем отличается блок предохранителей ваз 2109 от ваз 2114



• Как снять шестерню коленвала калина 8



• Как сжать суппорт на газели



• Шумоизоляция моторного отсека ваз

Генератор на УАЗ Хантер

Генератор – неотъемлемая часть любого автомобиля, благодаря которой организуется его стабильная эксплуатация и передвижение. Генератор отвечает за подпитку электрических систем, преобразуя механическую энергию в электрическую. Данный агрегат питает аккумулятор, различные устройства и датчики в автомобиле.

В случае с УАЗом Хантер заводом-производителем установлен генератор с артикулом 9422.3701. Стоимость оригинальной модели колеблется в пределах от 5 до 8 тысяч рублей.

В случае замены автовладелец может установить аналог генератора, который ничуть не уступает по качеству оригиналу. В таблицу сведены популярные генераторы, их артикулы и цены.

ГенераторАртикулСтоимость, в рублях

УАЗ дв.УМЗ-4213,421 14В 65А ПРАМО-Электро	16.3771	4910
ГАЗ,УАЗ дв.УМЗ-4216,4219,4213 14В 72А	3282.3771000	5730
УАЗ дв.ЗМЗ-4021.10 14В 65А ПРАМО-Электро	164.3771	4580

Аналоги значительно дешевле штатного генератора, поэтому при необходимости можно выполнить бюджетную замену.

Виды неисправностей генератора

Процесс эксплуатации любого транспортного средства связан с возникновением различных проблем, и УАЗ Хантер с 409 двигателем не стал в этом случае исключением. Часто в модели страдает именно генератор, и среди распространенных неисправностей можно выделить следующие:

• проскальзывание ремня привода генератора;
• неисправность регулятора напряжения;
• обрыв обмотки или ее короткое замыкание;
• износ щеток генератора или их зависание;
• окисление контактных колец.

Любой из перечисленных случаев требует проведения полного осмотра автомобиля, а также ремонта или замены вышедшего из строя элемента.

За чем нужно следить?

В процессе эксплуатации владелец УАЗ Хантер должен следить за:

Состоянием проводов электрической цепи, за надежностью их соединений, чистотой

Это важно, ведь, например, при плохих контактах может резко увеличиться напряжение в генераторе, и он выйдет из строя.
Правильным натяжением приводного ремня. Если ремень слабо натянут, работа генератора будет неэффективной, а сильное натяжение способно привести к разрушению подшипников узла.. При обнаружении проблем в проводке или в конструкции генератора рекомендуется как можно быстрее приступить к ремонту или замене

Обычно за проведением ремонтных работ обращаются в специализированные СТО, но иногда можно выполнить замену генератора своими руками. Для этого стоит ознакомиться с особенностями его конструкции

При обнаружении проблем в проводке или в конструкции генератора рекомендуется как можно быстрее приступить к ремонту или замене. Обычно за проведением ремонтных работ обращаются в специализированные СТО, но иногда можно выполнить замену генератора своими руками. Для этого стоит ознакомиться с особенностями его конструкции.

Особенность конструкции

Генераторы представляют собой сложный узел, состоящий из нескольких элементов. Помимо выпрямительного блока и регулятора напряжения в некоторых моделях генераторов встроен вакуумный насос. Регулятор предназначен для поддержания напряжения на необходимом уровне, а насос регулирует создание вакуума в тормозной системе и системе отработавших газов.

Чтобы работы по замене генератора прошли успешно, рекомендуется выполнять их максимально осторожно. Это позволит сохранить целостность проводов и других элементов, которые потребуется впоследствии подключить к новому генератору

Замена генератора

Замена генератора на УАЗ «Хантер» подразумевает выполнение нескольких этапов. Сначала идет подготовительный, потом основной, и последний этап – это проверка работоспособности генератора.

Подготовительный этап

В этом случае автовладельцу следует подготовить необходимые для работы инструменты. К ним относятся:

• ключи;
• отвертки;
• молоток;
• удлинитель.

Признаки растянувшегося приводного ремня

О том, что ремень находится в состоянии, близком к критическому, требующему его немедленной замены, можно догадаться по следующим симптомам:

• на его внутренней поверхности имеются поперечные трещины. Такой дефект – явный признак того, что поликлиновый ремень может порваться именно в таких местах. Подобные трещины можно заметить на тех изгибах, которые огибают ролик внешней стороной;
• сквозные дыры в ремне. Если это единичный случай, то это не страшно, а вот множественные сквозные повреждения свидетельствуют о том, что внутренняя структура ремня, включая корд, нарушена, и он может начать рваться;
• свист ремня – признак того, что он растянулся и провисает больше нужного. А раз так, то, если ситуация запущена, ремень начинает проскальзывать, что сказывается на мощности генератора и его способности заряжать АКБ;
• износ ролика. Не обязательно натяжного – на современных автомобилях роликов много, как и шкивов. Чем грозит такая неприятность? Более быстрым износом ремня, вероятностью его спадания со шкивов, и если это случилось на ходу, ремень может наделать немало неприятных дел в моторном отсеке;
• о необходимости замены ремня свидетельствуют и дефекты на его внешней стороне – растрескивания, обширные пятна, отличающиеся другим цветом, распушивание внешнего слоя.

Как Натянуть Ремень Генератора На Змз 409 ~ VESKO-TRANS.RU

Выкрутить болт 1, затянув на два-три оборота.

При отсоединенном регулировочном болте 2 ослабьте натяжение ремня и снимите его.

При наличии трещин, резиновых пучков, разрывов, грязи между ребрами и т. Д. Замените ремень.

Если есть грязь или повреждение, очистите или замените шкивы.

Если вам нужно снять натяжитель, открутите три болта 3, каждый из которых облегчает отвинчивание болта под роликом и перемещение ролика вверх.

1. Поместите ремень на шкив коленвала.

2. Установите ремень на шкивы водяного насоса и генератора.

3. Затем пристегните натяжной ролик.

После прикрепления ремня отрегулируйте натяжение ремня.

При правильно отрегулированном натяжении ремень должен изгибаться на 15 мм с усилием 8 кгс в центре между шкивами генератора и водяным насосом.

Натяжение ремня регулируется движением натяжного ролика.

1. Отверните болт 1.

Поверните или открутите болт 2, чтобы отрегулировать натяжение ремня. Затянуть болт 1.

2. Проверьте прогиб ремня.

Тщательно на фотографиях:

Замена и регулировка натяжения приводного ремня

С помощью гаечного ключа «12» ослабляем стяжной болт крепления натяжного ролика (радиатор двигателя снят для наглядности).

Видео: Как затянуть ремень генератора на ZMZ 409

Ослабьте натяжение ремня, повернув ключ «10» против часовой стрелки.

Снимите ремень со шкивов

Установите новый ремень.

Поворачивая болт натяжного ролика, мы достигаем отклонения ленты на 15 мм под нагрузкой 8 кгс, приложенной в центре горизонтальной ветви привода (между шкивами генератора и насоса).

Затянуть натяжной ролик.

Замена натяжного ролика и механизма натяжения приводного ремня

Ослабьте натяжение приводного ремня.

Полностью выворачиваем болт крепления натяжного шкива

Снимите шкив с оси натяжителя.

При необходимости открутите три крепежных болта натяжителя с помощью гаечного ключа или головки «12».

Снять крепление натяжителя с двигателя

Установите натяжитель и шкив на двигатель в обратном порядке, затем затяните ремень.

Post Views: 18

You may also like

Общее устройство автомобиля

Основными составными частями в конструкции автомобиля, как мы уже писали выше, являются:

1. Двигатель;
2. Кузов;
3. Шасси;
4. Электрооборудование.

Все они состоят из множества отдельных элементов, деталей, узлов и агрегатов.

Двигатель – это сердце автомобиля. Он является источником механической энергии и приводит наше авто в движение. Наибольшее распространение в автомобилестроении получили двигатели внутреннего сгорания и дизельные моторы. Однако в последние годы все большую популярность завоевывают автомобили, оснащенные электрическими и гибридными двигателями.

Кузов автомобиля может иметь рамную и безрамную конструкцию. Как правило, в современных легковых автомобилях рама отсутствует, а все узлы и агрегаты крепятся непосредственно к кузову. Именно поэтому такой кузов называют несущим – данное конструкторское решение устройства автомобиля позволяет максимально снизить его массу. Советуем также ознакомиться с классификацией автомобилей по типу кузова.

Шасси автомобиля заслуживает отдельного внимания. Оно представляет собой множество механизмов, в задачи которых входит передача крутящего момента от силового агрегата (двигателя) к ведущим колесам, передвижение автомобиля и управление им. Эти группы механизмов называются трансмиссия, ходовая часть и механизм управления автомобилем.

• Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам, тем самым, позволяя изменять крутящий момент по величине и направлению. Трансмиссия двухосного автомобиля с передним расположением двигателя и приводом на задние колеса обычно состоит из таких механизмов: сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси.
• Ходовая часть автомобиля состоит из рамы или несущего кузова, переднего и заднего мостов, подвески (рессоры и амортизаторы), колес и шин. Подробнее о видах и типах подвесок автомобилей.
• Механизм управления автомобилем состоит из рулевого управления и тормозной системы (с барабанными и дисковыми тормозами). Он позволяет изменять направление и скорость движения автомобиля, останавливать его и удерживать на месте.

Кроме вышеперечисленных узлов, агрегатов и механизмов абсолютно все автомобили оснащены электрооборудованием, состоящим из источников и потребителей электрического тока.

Электрооборудование автомобиля запускает и дает возможность работать двигателю, освещает и обогревает салон машины, позволяет без проблем передвигаться в темное время суток и в непогоду, поддерживает противоугонную систему, заботиться о нашей с вами безопасности на дороге, превращает автомобиль в концертный зал или даже в кинотеатр, и выполняет множество других полезных и очень важных функций.

Двигатель внутреннего сгорания (ДВС)

Основной элемент авто. Функция – приводит авто в движение.

Машины оснащают бензиновыми, дизельными моторами и электродвигателями.

ДВС, работающие на бензине или дизеле, состоят из: блока и головок цилиндров, распредвала, выхлопной системы, впускной системы (для подачи воздуха), карбюратора, инжектора.

Проверка и устранение неисправности

Раз уж неприятность коснулась вас, не нужно сломя голову лететь в сервис и платить непонятно какие деньги за диагностику и ремонт. Починить свою машину вы можете самостоятельно, при этом сэкономите немало средств. Давайте же разберемся, почему нет искры с катушки зажигания, и узнаем, почему она могла пропасть и как решить такую проблему.

Если имеются загрязнения, то их нужно вытереть сухой ветошью. Осмотрите все контакты и провода, они не должны быть влажными и иметь какие-либо повреждения. После этого попробуйте пошевелить высоковольтные провода и завести после этого автомобиль. Если после таких манипуляций машина не завелась, то нужно проводить более глубокую диагностику.

Нужно проверить работоспособность свечей. Чтобы убедиться в правильной работе свечей, можно сделать следующее: нужно два высоковольтных провода снять с крышки распределителя и расположить их возле двигателя авто на расстоянии семи миллиметров. Итак, если при запуске стартера на этом расстоянии появится голубая искра – это значит, что система исправна, а если ее цвет не голубой или же ее вообще нет, то нужно заняться ее ремонтом или поменять ее на новую.

Катушку проверяют таким же методом, как и свечи. Берем провод идущий от нее к трамблеру и подносим его к массе двигателя, после чего запускаем зажигание автомобиля. Если искры не видать, истинная причина остановки автомобиля- катушка индуктивности. Далее нужно проверить ее омметром. Таким образом мы проверим наличие разрыва цепи на первичной и вторичной ее обмотках. Если разрыв отсутствует, то омметр покажет три Ома на первичной и семь тысяч Ом на вторичной обмотках. В том случае, когда данные будут меньше, вам следует заменить катушку зажигания на новую.

При диагностике желательно также проверить каждый проводок и контакт. Нужно осмотреть и провода и их изоляцию, возможно именно на этих участках «засела» неисправность. Нужно распутать провода, если они запутаны, разложив их правильно. При помощи амперметра нужно проверить наличие тока в цепи и его силу. Чтобы это сделать, нужно соединить провода трамблера и запустить зажигание автомобиля.

В случае когда сила тока гораздо меньше стандарта (он указан для каждого автомобиля отдельно в ПТС) – значит существует разрыв в катушке, который мог появиться в результате короткого замыкания. Очень часто катушка зажигания искрит и таким образом ломается при включенном зажигании и при выключенном двигателе. В результате этого на проводах начинает греться изоляция, которая со временем трескается и осыпается. В момент когда оголенные провода соприкасаются, происходит короткое замыкание.

Итак, когда выявлена истинная проблема поломки, ее нужно перемонтировать или же приобрести новую и заменить. Ремонту подлежат те механизмы, которые имеют незначительные трещины, царапины. Такие повреждения можно удалить путем зачистки или же заклеивания специальным веществом. Меняется катушка только на такую же самую, с такими же характеристиками.

При подключении новой катушки необходимо быть очень внимательным и аккуратным

Очень важно не перепутать провода. В противном случае, кода провода будут подключены неправильно, это приведет к их нагреву и к короткому замыканию. Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами

В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля

Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами. В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля.
