ПОВОРОТНЫЙ КУЛАК

Поворотный кулак, о котором упоминалось выше, является ещё одним важнейшим элементом подвески ВАЗ 2107. О его назначении нетрудно догадаться из названия. Эта деталь обеспечивает плавный поворот передних колёс автомобиля. У кулака есть две проушины, с помощью которых он крепится к парным рычагам подвески. С обратной стороны на кулаке есть шкворень, на который надевается ступица вместе со ступичным подшипником.

Поворотные кулаки на «семёрках» имеют длинный шкворень для крепления ступицы

Ступица, надетая на шкворень кулака, фиксируется гайкой. Здесь же следует сказать, что поворот колёс — это не единственное, за что отвечает кулак. У него есть и дополнительная функция: он ограничивает поворот колёс. Для этого на кулаках «семёрки» предусмотрены особые выступы. При слишком крутом повороте рычаги подвески упираются в эти выступы, и водитель больше не может поворачивать руль. Кулак должен обладать огромным запасом прочности, так как именно на него приходится бо́льшая часть ударных нагрузок, возникающих при движении автомобиля, особенно по неровной дороге. Тем не менее иногда кулак деформируется (как правило, это случается после попадания передних колёс в очень глубокую яму или после ДТП). Вот основные признаки того, что с кулаком что-то не так:

• автомобиль при движении сильно ведёт в сторону, причём с увеличением скорости это проявляется сильнее;
• водитель вдруг замечает, что радиус поворота стал меньше, и «вписываться» в очень крутые повороты стало сложнее. Это говорит об уменьшении угла поворота колёс. И возникает это явление после серьёзной деформации одного кулака;
• выворачивание колеса. Бывают ситуации, когда одна из проушин кулака ломается. Это большая редкость, но не упомянуть об этом нельзя. Так вот, когда проушина ломается, колесо выворачивается почти под прямым углом к корпусу «семёрки». Если это происходит на ходу, автомобиль мгновенно теряет управление.

Ремонт ходовой части автомобиля

Важность функций, выполняемых элементами ходовой части любого автомобиля, предполагает ее своевременное техническое обслуживание и ремонт. Но необходимость выполнения ремонтно-восстановительных работ, а также их объем, и уровень сложности определяются в процессе диагностики ее состояния

Итак, рассмотрим главные признаки нарушения работоспособности ходовой части и симптомы наиболее распространенных повреждений ее элементов:

• Подтекание специальных технических жидкостей в районе расположения элементов ходовой системы. Главными причинами возникновения данного дефекта становятся повышенный износ сальника или зеркала штока гидравлического амортизатора.

• Возникновение посторонних стуков во время движения, нарушение управляемости автомобиля, или «рыскание». Как правило, этот симптом – яркое свидетельство износа и, следовательно, ослабление узлов крепления.

• Нарушение работоспособности подвески, выражающееся в недостаточном сопротивлении цилиндров амортизаторов прикладываемому к ним усилию. Причины данного явления достаточно разнообразны: недопустимый уровень износа элементов амортизатора (сальников, штока, фторопластовой втулки), неисправность клапанного механизма, малое количество технической жидкости.

• Возникновение жестких ударов «пробой», ощущаемых на рулевом колесе, при эксплуатации автомобиля на имеющем неровности дорожном полотне. Симптом характерен для пружин, утративших вследствие «усталости» металла необходимую упругость. Кроме того, подобная картина появляется при некорректной работе амортизаторов.

Резюмируя вышесказанное, конкретизируем несколько основных правил, помогающих избежать серьезных материальных затрат на ремонт ходовой части автомобиля:

• Исповедовать неагрессивный стиль вождения.

• Бережно эксплуатировать транспортное средство, особенно, в условиях бездорожья.

• Своевременно и в полном объеме проводить рекомендуемые производителем работы по техническому обслуживанию автомобиля и необходимые диагностические и ремонтные мероприятия.

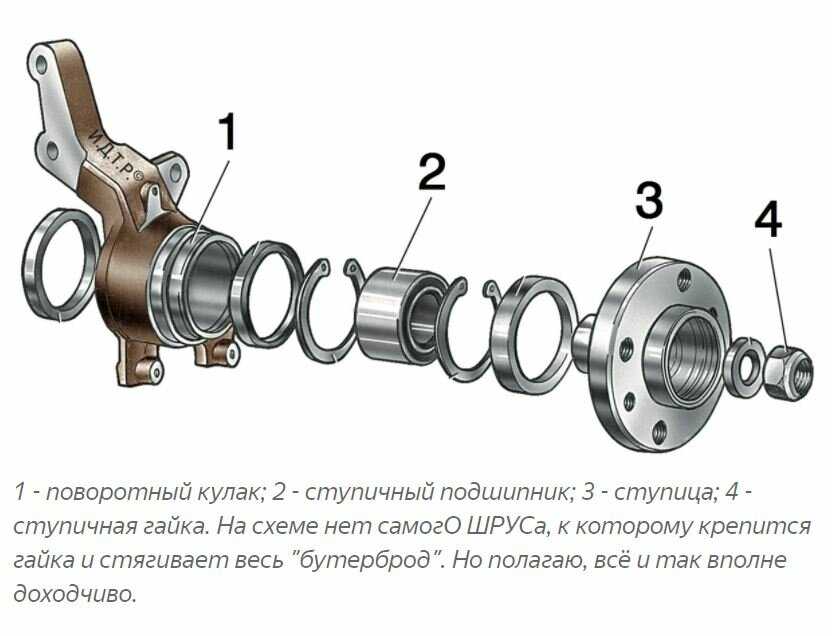

Конструкция

Опорный узел состоит из ступицы колеса, навесного устройства, подшипников качения. Все его компоненты изготовлены с высокой степенью точности. Даже незначительные зазоры могут привести к разрушению узла. Крепится ступица к подвеске через радиально-упорный шариковый или роликовый подшипник. Для фиксации последнего применяют стопорные кольца или зажимные корончатые гайки, предотвращающие самопроизвольное откручивание.

К сведению!

В зависимости от места установки и типа привода автомобиля возможен монтаж ступицы на один или два подшипника. В первом случае используют однорядный шарико- или роликоподшипник.

Конструкция ступицы колеса зависит от типа привода автомобиля и места установки. Существует 4 основных конструктивных варианта исполнения компонента:

1. Ведущие неуправляемые колёса. Такие элементы устанавливают на задних мостах автомобилей с полным или частичным приводом. Узел представлен длинной полуосью, входящей в зацепление с деталями дифференциала, на которой закреплён монтажный фланец и ступичный подшипник.
2. Ведомые неуправляемые колёса. Применяют в задней подвеске переднеприводных автомобилей. Ступичный узел состоит из монтажного фланца, закреплённого на подшипниках. Крепят элемент к продольным или поперечным балкам задней подвески.
3. Ведущие управляемые колёса. Такой тип устанавливают на автомобили с полным или частичным приводом. Ступица передняя служит не только для поддержки колеса, но и для передачи крутящего момента от трансмиссии. Она пустотелая с внутренним шлицевым зацеплением.
4. Ведомые управляемые колёса. Применяют ступичные узлы в конструкции передней подвески заднеприводных автомобилей. Закрепляют детали на поворотном кулаке с помощью резьбового соединения, а зазоры в элементах можно регулировать путём затяжки стопорной гайки.

Основная деталь в ступичном узле – подшипник. Именно он воспринимает все статические и динамические нагрузки. От его ресурса зависит долговечность всего механизма. Производители, выпускающие подшипники, указывают срок службы компонента порядка 200 тыс. км. Это число довольно условное и зависит от характера вождения, а также состояния дорожного покрытия. При езде по бездорожью пробег снижается до 50 тыс. км. После окончания срока службы подшипник подлежит замене.

Чтобы увеличить комфорт и снизить шум в автомобиле, производители стараются уменьшить неподрессоренные массы подвески. Для этого подшипник и ступицу объединили в единую конструкцию. Всего разработано 5 поколений новых узлов:

1. Двухрядные подшипники типа HUB-I. Такие детали можно заменить отдельно, что увеличивает ремонтопригодность конструкции.
2. Подшипники с монтажным фланцем HUB-II. Одна из обойм деталей выполнена в теле ступицы или крепёжного элемента.
3. Ступичный узел в сборе HUB-III. Третье поколение получило наиболее широкое применение в автомобилях последних годов выпуска. Как такового подшипника в узле уже нет, а есть ступица и крепёжный элемент, разделённые между собой телами качения.
4. В конструкцию 3 поколения добавили интегрированный ШРУС, получив технологию HUB-IV.
5. Ступичный узел с шарниром равных угловых скоростей и тормозным диском (HUB-V).

К сведению!

Технологии 4 и 5 поколения находятся в стадии разработки и тестирования. Ступичные узлы имеют минимальную неподрессоренную массу, что положительно сказывается на работе подвески. Однако, ввиду сложности конструкции у этих поколений высокая цена, а значит устанавливать их будут на премиальных автомобилях.

ВИДЫ СТУПИЦ И ПОДШИПНИКОВ

В ступичных подшипниках телом качения являются шариковые или конические ролики. По степени нагрузки подшипник может быть однорядным и двухрядным. Часто конические ролики идут однорядными за счет применения двух подшипников в ступице (малый и большой). Двухрядные подшипники получили широкое применение благодаря высокой прочности и надежности, а значит их ресурс может достигать сотен тыс. км.

Конические подшипники — обслуживаемые, нуждаются в периодическом обновлении высокотемпературной смазки, обязательно наличие защитного чехла для предотвращения попадания грязи и влаги. Требуется периодическая регулировка путем момента затяжки ступичной гайки.

Двухрядные подшипники — необслуживаемые. Чаще всего меняются вместе со ступицей. Подшипник с двух сторон закрыт пластиковым чехлом для надежной герметичности. Не поддаются регулировке, при возникновении люфта требуется замена.

Ступицы делятся на три категории:

• для неуправляемых ведущих колес — устанавливаются на заднюю ось авто, жестко соединяется с чулком моста или поворотным кулаком. Имеет внутренние шлицы для полуоси, которая зажимается гайкой к ступице;
• для ведомых неуправляемых колес — (передний привод) монтируются на заднюю ось за счет крепления к балке или цапфе. От модификации авто зависит тип подшипников и ступиц (может быть одним целым с барабаном или тормозным диском). Отличается простой конструкцией;
• для ведущих управляемых колес — представляет собой узел, крепящийся на поворотный кулак. Имеет шлицевое отверстие под полуось, возможно наличие датчика ABS. На современных авто ступица необслуживаемая.

Признаки дефектов, их диагностика

Чтобы не допустить полного отказа ступичного узла, когда колесо перестанет вращаться или даже отвалится, водителю необходимо обращать внимание на признаки поломки. Последние проявляются постепенно

Сначала появляется невнятный гул во время разгона или торможения, затем шум не стихает даже при равномерном движении по ровной дороге. Более сильные повреждения выражены скрежетом и свистом. Когда отказывает подшипник, наблюдается чрезмерный износ протектора и нагрев тормозного диска.

К сведению!

Неисправности узла сложно диагностировать на первом этапе их появления. Чтобы исключить отказ, нужно периодически проводить проверку на станциях, где есть специальное оборудование.

При появлении первых явных признаков, что ступичный узел работает неправильно, нужно провести диагностику деталей. Самостоятельно это можно сделать несколькими способами:

1. Постучать ногой по боковой части покрышки. Это простой, но действенный способ: если колесо заметно шатается, в его креплениях есть люфты.
2. Проверка в движении. Если при скорости автомобиля 60 км/ч и выше появляется монотонный гул, виляя из стороны в сторону, можно определить, какой узел имеет дефект. При повороте влево нагружается правая ось и наоборот. Если при манёвре звук стихает – значит, именно эта ступица подлежит ремонту.
3. Приподнять колесо. Необходимо поднять автомобиль домкратом или на подъёмнике и проверить люфт и перемещение каждой ступицы. Прилагая боковое усилие к колесу, последнее не должно болтаться или стучать. Кроме того, при вращении недопустимы шелестящие звуки и гул в подшипнике.

Замена шаровой Нексия: инструкция, описание, фото, видео

Главной причиной необходимости в замене шаровой опоры модели Дэу Нексия считается чрезмерная нагрузка на деталь. Вес корпуса, нескольких пассажиров и крупногабаритного груза в совокупности с «особенностями» отечественных дорог и быстро меняющимися скоростями — все это значительно увеличивает показатель износа.

материал поможет разобраться, как заменить шаровую опору на автомобиле, а также поведает о тонкостях и нюансах проводимого процесса

Процесс замены

Вначале, стоит отметить, что для замены элемента необходимо собрать инструментарий. Приступаем непосредственно к самому процессу смены шаровой опоры на Дэу Нексия :

1. Демонтируем колесо.
2. При получении доступа снизу становится понятно, что заводские шаровые держатся на стальных заклепках в рычаге. А поэтому, придётся демонтировать весь узел в сборе.

   Поставьте упоры под колеса и затяните ручной тормоз. Так же не лишним будет включить первую передачу, чтобы дополнительно зафиксировать передние колеса от проворота. Отпустив болты крепления колеса с нужной стороны (с той, где требуется заменить шаровую опору), поднимите ее домкратом. Снимите переднее колесо, после чего немного проверните руль в ту сторону, на которой производится замена шаровой. Открутите гайку крепления пальца шаровой опоры в проушине на ступице.

3. Откручиваем два болта рычага, которыми он крепится к подрамнику.
4. Выкручиваем болт крепления шаровой. Выбиваем палец с посадочного места.
5. Демонтируем рычаг.

   Открутите три гайки болтов крепления шаровой опоры на рычаге передней подвески. Если на вашем автомобиле установлены еще родные шаровые опоры, то они крепятся не болтами, а заклепками, которые придется высверлить.

6. Демонтировать крепление шаровой к рычагу открутив болты.
7. При помощи пресса выпрессуем шаровую с рычага.

   При помощи лома и молотка, выбейте палец шаровой из проушины ступицы колеса. Снимите старую шаровую опору с рычага передней подвески: она заведена в направляющие, и снимается движением вперед вдоль рычага. Установите новую шаровую опору на рычаг и затяните болты и гайки крепления. Заведите палец шаровой в проушину крепления на ступице, и затяните гайку с необходимым усилием. Установите переднее колесо на место, и, опустив автомобиль, затяните болты его крепления. Проделайте те же операции с другой стороны.

8. Устанавливаем новую шаровую в рычаг.
9. Проводим сборку.

Не забываем, что после проведения таких операций необходимо сделать развал-схождение.

Выбор детали

94788122 — оригинальный каталожный номер шаровой опоры для Дэу Нексия производства Daewoo. При этом название может быть указано, как — несущий направляющий шарнир. Средняя цена на рынке составляет 1100 рублей за штуку.

Шаровая опора в сборе.

Аналоги

Кроме представленного оригинала, также имеется ряд аналогов, которые можно устанавливать на Дэу Нексия :

Производитель	Каталожный номер	Цена в рублях
TRW	JBJ146	600
Meyle	616 010 5375	700
CTR	CBKD-1	700
Lemforder	12152 05	700
Febi	02620	700
Monroe	L24104	900
Ruville	915314	900
Mapco	19714	900
Blue Print	ADG08614	900
Sasic	9005251	1000

Признаки неисправности шаровой

Шаровая опора имеет признаки неисправности, по которым можно определить, что ей следует уделить внимание:

1. затруднения в использовании руля (во время поворота);
2. стук, сопровождающий движение по дороге с неровностями (при низких скоростях);
3. неустойчивость передних колес во время прямолинейного движения;
4. неравномерное влияние эксплуатации авто на шины автомобиля (износ).

Один из вышеперечисленных признаков явил себя? Нужно провести диагностику, чтобы проверить все ли в порядке с шаровой опорой. Поломка на лицо? — Деталь стоит заменить, причем немедленно. Закрыв глаза на неисправность, водитель в скором времени ощутит массу других проблем с ходовой.

Вывод

Поменять шаровую опору на Дэу Нексия довольно просто. Сделать это можно в ближайшем автосервисе. Даже при невысокой стоимости услуги, многие владельцы самостоятельно устанавливают новую шаровую, предварительно устранив неисправность.

Назначение автомобильной ступицы

Обычно автомобильная ступица соединяется с диском, спицами или ободом колеса. Подшипники зачастую устанавливаются в отверстие, которое находится в ступице. Такой механизм будет максимально прочным, если сделать автомобильную ступицу в два раза больше самого отверстия по диаметру. Если посмотреть на ступицу любого автомобиля, можно убедиться в этой особенности машинной конструкции. Для того чтобы избежать перекосов, ступицу обычно делают длиннее диаметра ее отверстия. По сути, автомобильная ступица представляет собой вращающийся элемент подвески, к которому должны крепиться колеса машины. Если речь идет о ведущих колесах, ступица является элементами трансмиссии. Помимо колес, к ступице крепятся еще и тормоза. То же самое можно сказать и о фланцах полуосей. Они также закрепляются на ступицах. Особенно такая конструкция бывает характерна для грузовых автомобилей.

Можно сказать, что ступица используется для крепления автомобильных колес и дает им возможность вращаться

Даже тормозная система автомобилей завязана на такой важной детали, как ступицы. Обычно стандартные автомобильные ступицы изготавливаются из чугуна или различных сортов стали

Что такое ступица

Ступица представляет собой центральную часть вращающейся детали, на которую устанавливается колесо автомобиля. На этом элементе, как правило, расположены шпильки для крепления колеса либо отверстия под болты, которые используются с этой же целью.

Внутреннее отверстие ступицы имеет шлицы, которые служат для надежного удержания этого элемента от проворачивания на центральной оси. Изготавливается деталь из прочного металла, который способен выдержать значительные механические нагрузки. Ступица представляет собой цельнолитой элемент, на котором вытачиваются на специальном оборудовании, необходимы для монтажа других элементов отверстия.

Где находится ступица колеса

Если необходимо найти ступицу на автомобиле, то следует обратить внимание на передние колеса. При установленном диске колеса эту деталь практически невозможно обнаружить, поэтому для выполнения ремонтных или диагностических операций потребуется поддомкратить автомобиль и снять круглую деталь. Устанавливаются ступицы и на задние колеса, но в таких изделиях, как правило, отсутствует возможность поворота

Устанавливаются ступицы и на задние колеса, но в таких изделиях, как правило, отсутствует возможность поворота.

Ступица колеса имеет круглую форму. В середине детали будет находиться отверстие, в котором можно обнаружить подшипниковый узел. Деталь, предназначенная для уменьшения трения, может быть различной конструкции.

Для чего нужна ступица колеса

Ступица оснащается качественным подшипником, который способен выдерживать значительные нагрузки. Благодаря этому качеству удается обеспечить надежную опору колесам даже во время движения автомобиля в сложных дорожных условиях. Ступичный узел применяется также для удержания элементов тормозной системы (диска или барабана), и обеспечения передачи крутящего момента на колеса автомобиля от двигателя, если устанавливается на ведущем мосте или на ШРУСе. Благодаря наличию этой детали вращение оси колеса осуществляется при минимальном уровне трения.

На автомобилях, оснащенных системой антиблокировки тормозов, на ступице может быть установлен специальный датчик.

Виды ступиц и подшипников, и для чего они нужны

Ступицы могут устанавливаться на управляемые и неуправляемые оси. Как правило, на современном автомобиле первая категория деталей может встречаться только на передних колесах. Устанавливаются неуправляемые ступицы на задних колесах автомобилей.

Ступицы могут быть установлены на ведущие колеса. В таких устройствах имеются шлицы под ШРУСы или полуоси. На устройствах, не участвующих в передаче крутящего момента, внутренняя поверхность серединного отверстия не имеет насечек.

Кроме особенности конструкции ступицы могут существенно отличаться по типу подшипника, который устанавливается в эту деталь. Ступичные подшипники могут быть следующих типов:

• Радиальными.
• Упорными.
• Радиально-упорными.
• Упорно-радиальными.

Наиболее часто на современных автомобилях применяются ступичные подшипники радиально-упорного типа.

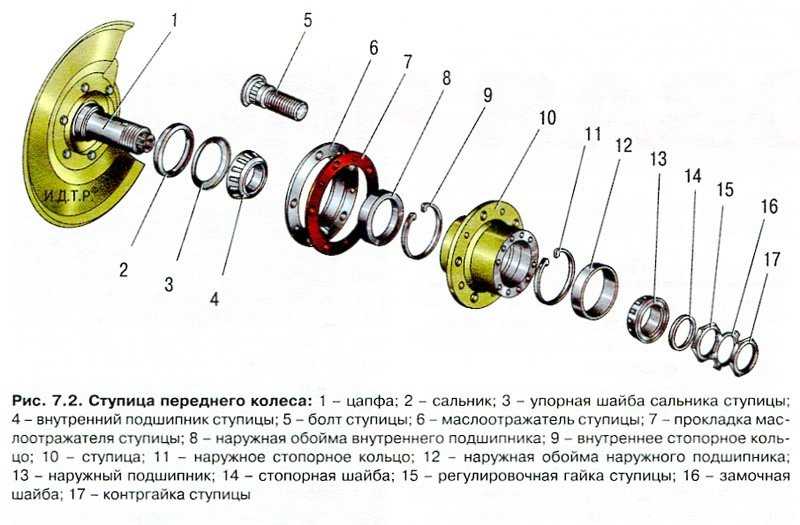

Устройство ступицы

Основным элементом ступицы является обод. На этом элементе могут располагаться шпильки или отверстия для болтов. Во внутреннем отверстии детали находится специальное посадочное место, в которое устанавливается подшипник. Серединное отверстие также предназначено для полуоси. На современных автомобилях также имеется гнездо для монтажа датчика ABS.

Устройство ступицы очень простое, но для обеспечения безопасной эксплуатации эта деталь должна быть в идеальном состоянии. Правильная диагностика технических недостатков и своевременное их устранение позволит поддерживать автомобиль в идеальном техническом состоянии.

Чертеж ступицы

Автомобильная ступица имеет очень простую конструкцию и схему, но самостоятельно такое изделие может изготовить только токарь высокой квалификации при наличии подходящей заготовки. Все элементы в чертеже ступицы четко выверены и сбалансированы, поэтому при правильном производстве детали, даже при значительном вращении во время эксплуатации, будут отсутствовать какие-либо биения или виляния колеса.

Подготовка к зиме. Выбор передних стоек на замену. — Daewoo Nexia, 1.6 л., 2011 года на DRIVE2

Всем привет!Конец ноября в Крыму, первый снег-крупой. Пора менять свою лысую всесезонку на новую зимку, а заодно проверить ходовую, заехать на развал, подкрасить, подмазать перед зимой.

Что в общем-то и было сделано. Вывод: все хорошо, но стойки передние нужно менять.

Если верить мастеру с СТО стоят заводские, а пробег не маленький 138тыс почти… Я автолюбитель начинающий, но даже я заметил, что последнее время что-то не то, на отбой амортизаторы работают не очень, переезжаю полицейских в перекатку и с грохотом, в повороты входишь — кренится чувствительно на бок. Ну, а когда мастак качать за бампер начал, а машина весело чуть ли не подпрыгивать начала, как баскетбольный мяч, выбора у меня не осталось…

Полный размер

Пришло время стоек!

Залез в интернет и теперь меня терзают муки выбора, что взять?! Выбор большой. Хочется взять нормальную вещь, которая откатает хотя бы треть пробега и не будет создавать проблем, поэтому я сразу отметаю всякие AMD.

Цена средняя 1700-2100руб за штуку + комплект опор амортизаторов + отбойники. А вот от пыльников решил отказаться по совету бывалых, не предусмотрены они у нас.Варианты следующие:1. Оригинал GM — 964450382. KYB «Excel-G» — 3655013.

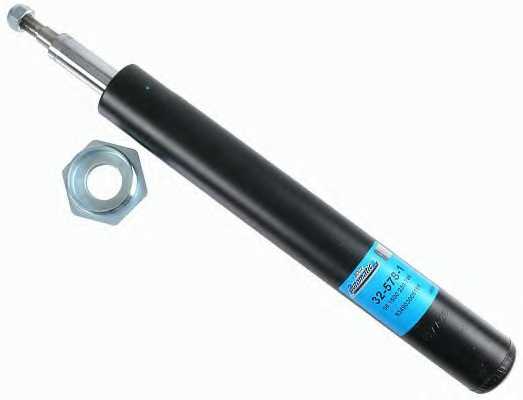

Bilstain — 210304134. BOGE «automatic» — 325781

5. SACHS «Super Touring» — 100338

Расскажу о каждом, что знаю, а потом хочу послушать, что скажут посетители моей страницы и этого поста в частности. Заранее всем спасибо!

GM, если верить тому, что отходили они все эти 138тыс, то это просто прекрасно. Но почему-то я не рассчитываю получить то же самое качество сейчас, да, и нового чего-то хочется. Самые дорогие.

1

KYB — очень раскрученный бренд и очень разные отзывы от похвал до проклятий. Очень много подделок. Сомнения в общем. Хотя лучшая цена.

Bilstain — известная фирма, наравне с последними двумя в списке входит в премиум класс деталей подвески. Спорториентация и как следствие жесткая подвеска. Под вопросом.

BOGE — информации не много, Германия, хорошие, качественные элементы подвески.

4

SACHS — просто топ, все что слышал — только лестные отзывы. Мягкая, четко отрабатывает неровности.

5

Как выбрать шаровые опоры для DAEWOO NEXIA седан 1.5?

Как часто менять шаровые опоры?

В целом шаровая опора является очень прочной деталью, необходимость ее замены возникает, как правило, небыстро и только по мере износа полимерного вкладыша. Однако, в случае повреждения пыльника опоры, вода и грязь очень быстро приведут к тому, что вкладыш будет стираться и в опоре появятся люфты. Срок износа опоры также зависит от состояния дорог на которых эксплуатируется автомобиль и стиля вождения его владельца, т.к. опора помимо прочего несет вертикальную нагрузку. В условиях не очень качественного дорожного полотна, опора на DAEWOO NEXIA седан 1.5, как впрочем, и на любом другом автомобиле может потребовать замены при пробеге до 40-50 тыс. км. На износ опор обязательно укажут стуки, возникающие при переезде препятствий, попадании в ямы. Состояние опор можно проверить вывесив автомобиль и проверив наличие люфта с помощью подручного инструмента. Если игнорировать износ опор, то, в конечном итоге, опора может разрушиться, а автомобиль попасть в ДТП.

Какие опоры выбрать?

На сегодняшний день перед владельцем автомобиля всегда встает вопрос какие шаровые опоры выбрать — оригинальные или аналог? Наиболее предпочтительным вариантом всегда было приобретение оригинальных опор для DAEWOO NEXIA седан 1.5. Шаровые опоры производят все изготовители элементов подвески. Качественный бренд, выпускающий шаровые опоры, которые по своим характеристикам на 100% соответствуют параметрам, которые были заложены в конструкции (размеры, состав металла стержня, прочность и долговечность полимерного вкладыша, форма и состав резины пыльника), позволяет забыть о замене опоры на срок до 50-80 тыс. км. К таким брендам относятся Moog, Lemforder, RTS и другие. В случае же приобретения самых дешёвых вариантов, возможно данную деталь придется снова менять уже через 10-20 тыс. километров.

Можно ли заменить шаровую опору самому?

Процедура замены шаровых опор описана на множестве интернет-ресурсов и в любом руководстве по ремонту для DAEWOO NEXIA седан 1.5. Процедура замены занимает 40-60 минут. В зависимости от конструкции подвески, опора может меняться отдельно, а может только в сборе с рычагом. Опоры рекомендуется менять сразу в паре – на обоих колесах одновременно.

Что если не менять шаровую опору?

Износ и выход из строя шаровой опоры грозит потерей управляемости автомобиля и может привести к аварийной ситуации. Необходимо регулярно проводить техническое обслуживание автомобиля, в процессе которого проверять состояние опор. Если опора изношена, ее нужно в скорейшем порядке менять.

Как подобрать опору для DAEWOO NEXIA седан 1.5?

Подобрать шаровую опору для DAEWOO NEXIA седан 1.5, как и другие запчасти, можно либо в оригинальном каталоге, либо в каталоге заменителей. Если есть сомнения в правильности подбора шаровых опор DAEWOO NEXIA седан 1.5 — сделайте запрос подбора опор по VIN автомобиля у нас.
