Генератор Ford Mondeo 3

Генератор является ответственным узлом бортовой цепи автомобиля Форд Мондео 3. Для нормальной, стабильной работы силового агрегата источник питания должен находиться в полностью исправном состоянии. В противном случае возможно существенное сокращение ресурса аккумуляторной батареи и электроники.

Поэтому при первых же симптомах неисправности генератора ему требуется ремонт или замена.

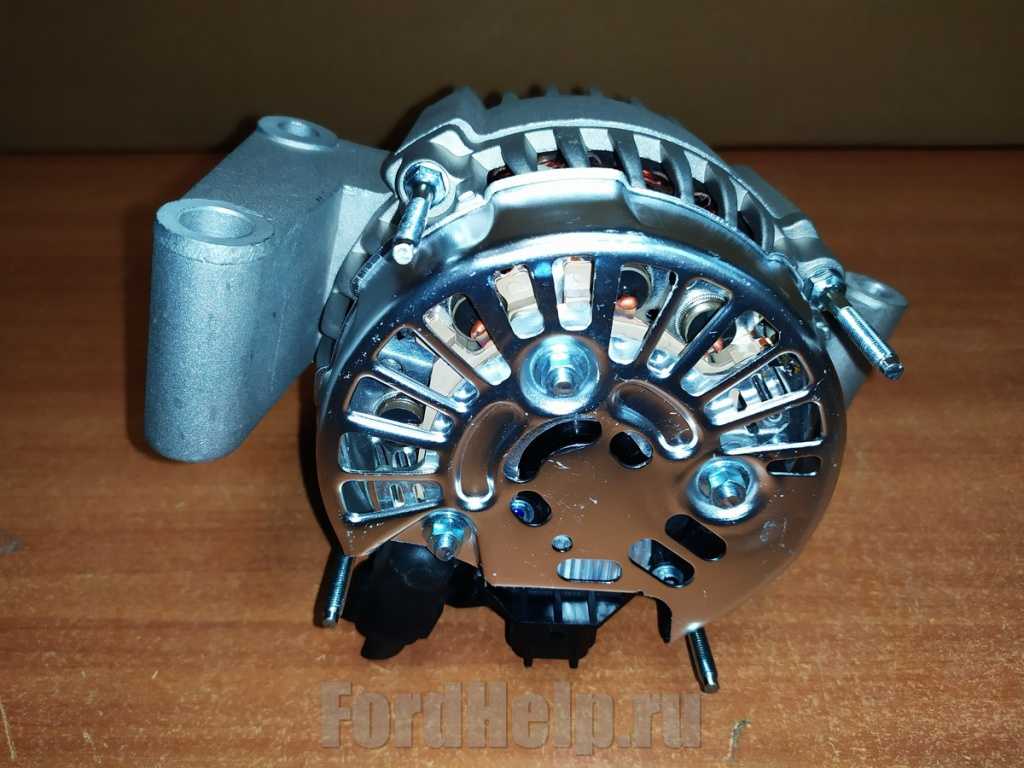

Обзор генератора на Форд Мондео 3

На Форд Мондео 3 применяются генераторы Visteon и VALEO. Компания Visteon является дочерним проектом концерна Ford Motor Company.

Генераторы, используемые на Мондео 3 весьма схожи по конструкции и имеют отличие лишь в том, что используются шкивы с разными габаритами. При этом источники питания являются полностью взаимозаменяемыми. Лишь в некоторых случаях им требуется доработка.

Артикульный номер и стоимость генератора Форд Мондео 3

На Форд Мондео 3 используются генераторы фирм Visteon и VALEO. Фирменные источники питания имеют стоимость порядка 12-23 тыс. рублей. Применяемые узлы имеют различные артикульные номера. Наиболее популярные оригинальные генераторы представлены в таблице ниже.

Так как цена на оригинальные генераторы Форд Мондео 3 высока, владельцы ищут более дешевые варианты. Одним из них является приобретение узлов и запчастей на авторазборках. Цена на такой генератор не превышает 8 тыс. рублей. При этом проверить остаточный ресурс бывшего в использовании источника питания невозможно.

Не желая приобретать поддержанный генератор владельцы присматриваются к узлам от сторонних производителей. Среди аналогов имеется весьма большое количество хороших вариантов. Наилучшие из них представлены в таблице ниже.

Производитель	Артикульный номер генератора	Примерная стоимость, рубль
Bosch	986049520	8000-8800
Messmer	210362	12500-15000
WPS	22150N	8900-11300
Starline	AX1201	5500-7100
Cargo	113708	8400-9500

Требуемые инструменты

Для ремонта и замены источника питания на Форд Мондео 3 необходимы инструменты, перечень которых представлен ниже.

Наименование	Примечание
Домкрат	Для вывешивания автомобиля
Подпорка	Для удержания машины
Рожковый ключ	«на 8», «на 10», «на 13», «на 15»
Головка	«на 8», «на 10», «на 13», «на 15»
Вороток	С трещоткой и удлинителем
Съемник	Для подшипников
Ключ-шестигранник	«на 15»
Ветошь	Для очистки загрязнений
Проникающая смазка	Например, ВД-40

Замена предполагает проведение части работ со стороны днища. Для удобства рекомендуется воспользоваться смотровой ямой или эстакадой. В таком случае отпадает необходимость снимать колесо и подкрылок за ним.

Процесс замены генератора на Форд Мондео 3

Пошаговый алгоритм замены генератора на Форд Мондео 3 представлен ниже.

Открыть капот.
Снять клемму с аккумулятора.
Демонтировать декоративную крышку двигателя. За ней, слева от двигателя, со стороны моторного щита можно увидеть генератор.

Поддомкратить машину.
Установить подпорку.
Открутить правое переднее колесо.

В нише колесной арки открутить три болта. Данное действие поможет снять грязезащитный фартук.

Провернуть с помощью шестигранника ролик.

Снять ремень генератора.

Демонтировать с генератора пластиковую трубку охлаждения. Для этого необходимо отщелкнуть две защелки. Третьим креплением трубки является пластина на нижнем наружном болте источника питания. Для высвобождения требуется отщелкнуть три пистона.

Снять провод идущий к кронштейну.

Полностью скинуть ремень.

С помощью трещотки открутить два болта.

Открутить силовой провод и скинуть его.
Отсоединить разъем от генератора. Данную операцию может потребоваться проводить на ощупь.
Открутить верхний болт, который фиксирует генератор.
Удерживая источник питания от падения, вытащить узел через верх моторного отсека.
Установить новый генератор и подключить все в обратной последовательности.

Уменьшение напряжения зимой: чем это вызвано?

Иногда автовладельцы сталкиваются с ситуацией, когда в холодное время года параметры АКБ ухудшаются, а автомобиль не удается завести.

Чтобы избежать проблем, предусмотрительные водители снимают источник питания и относят его в тепло.

На самом деле, суть проблем в следующем. При снижении температуры ниже «нуля» плотность электролита также меняется. Следовательно, корректируется и уровень напряжения (как отмечалось выше).

Даже при нормальной зарядке батареи плотность электролита растет, из-за чего увеличивается и U. Следовательно, если АКБ нормально заряжена, бояться ей нечего.

Хуже обстоит ситуация, если бросить на холоде разряженный аккумулятор. В этом случае плотность будет падать и появятся проблемы с пуском мотора. В ряде случаев жидкость может замерзнуть.

Что касается проблем, связанных с пуском АКБ в холодное время года, они возникают из-за торможения химических процессов внутри устройства при снижении температуры ниже нуля.

Это значит, что при нормальном заряде плотность и напряжение АКБ будут достаточными, чтобы пустить двигатель даже зимой.

Зная, какое напряжение должно быть на генераторе автомобиля, можно избежать преждевременного выхода из строя или разряда АКБ, а также своевременно диагностировать неисправность самого генератора.

Осторожно с аккумулятором – регулирование зарядной системой с помощью РСМ

ТЕХНИЧЕСКИЙ СЛОВАРЬ
Измерение напряжения, тока и сопротивления
Если необходимо знать, в техническом ли порядке находятся различные электрические потребители на борту вашего Mondeo, не нужно сразу бежать за автоэлектриком: на рынке имеется ряд контрольных приборов, с помощью которых можно самостоятельно проверить состояние электрического оборудования. Контрольная лампа (с игольчатым контактом): она предназначена для проверки того, имеется ли в определенной электрической цепи напряжение. Чем светлее горит лампа, тем больше в цепи напряжение. С помощью иглы лампы просто протыкается изоляция проверяемого провода. Клемма провода лампы подсоединяется к массе (например, клемме 31 аккумулятора «минусовой полюс», корпусу двигателя, обнаженному металлу кузова)

Внимание: контрольная лампа не пригодна для проведения измерений на электронных устройствах (например, в блоке управления). Для этого используется пробник со светодиодом – контрольным лампам требуется много мощности

Пробник со светодиодом: В зависимости от исполнения данный прибор может измерять постоянное и переменное напряжение в интервале от 6 до около 700 Вольт. Индикация наличия напряжения осуществляется визуально с помощью светодиода. Подобные приборы имеются в продаже по доступным ценам с 5 евро. Мультиметр (универсальный измерительный прибор): Предназначен для измерения напряжения, силы тока (переменный/постоянный ток) и сопротивления. Подходящие приборы с цифровой индикацией результатов измерения можно обнаружить в магазинах автопринадлежностей по ценам от 8 евро. Электропитание таких приборов, как правило, осуществляется от батареек. Измерение напряжения: Для того чтобы, например, измерить с помощью мультиметра напряжение аккумулятора при разомкнутой внешней цепи, необходимо подключить помеченный «-» черный провод к клемме 31 (минусовой полюс) аккумулятора или массе. Красный провод « » измерительного прибора следует подсоединить к плюсовой клемме 30 аккумулятора (плюсовой полюс) или к измеряемому проводу. Если прибор показывает примерно 10,4 Вольт, то это указывает на дефект в ячейке аккумулятора. Еще раз проверьте напряжение аккумулятора при включении стартера. Если оно составляет около 5 Вольт ( /- 0,5 В), это означает, что с аккумулятором не все в порядке. Измерение силы тока. Для этого необходимо разъединить электрическую цепь и вставить в нее измерительный прибор. Для проведения ряда измерений в автомобиле вполне достаточно отсоединить разъем и затем подсоединить прибор между разъемом и контактным язычком.

Внимание: обращайте внимание на установленный в приборе диапазон измерений своего мультиметра. К таким потребителям, как стартер, текут очень сильные токи, которые при неправильной установке могут вывести прибор из строя.

Измерение сопротивления: С помощью мультиметра можно проверить, пропускает ли ток провод или выключатель. Если ток течет беспрепятственно, то прибор показывает значение 0. Если где-либо в цепи имеется дефектный провод или выключатель, то результат измерения равен бесконечности. Кроме того, с помощью мультиметра можно установить, какое внутреннее сопротивление имеет определенный электрический элемент.

Схематическое подключение мультиметра: ток (А), напряжение (V) и сопротивление (W). Потребителями являются, например, лампы, электродвигатели или стартер.

Щетки генератора для FORD Mondeo (Форд)

Запчасти из продуктовой группы «Щетки генератора» для FORD Mondeo особых проблем, как правило, не доставляет. Но, как и другие автомобили, ваш автомобиль FORD Mondeo необходимо время от времени обновлять, заменяя износившиеся детали. И если вы хотите наиболее оптимальным способом приобрести запчасти для автомобиля FORD Mondeo, то вам, без сомнения, в компанию «Академия Плюс»!

Несколько слов о компании

И обратите внимание, что, во-первых, все представленные в каталоге автозапчасти есть в наличии. Вам не придется гадать, когда же придет заказанная деталь – мы отправим купленную вами запчасть немедленно

Во-вторых, все предлагаемые компанией «Академия Плюс» запчасти выпущены либо под брендом автопроизводителя, либо как продукция высокого качества от ведущих мировых производителей автозапчастей. Это гарантирует, что купленные запчасти будут служить вам верой и правдой, а не выйдут из строя через месяц, как многие дешевые запчасти от неизвестных производителей.

Для удобства на нашем сайте созданы каталоги, в которых вы без проблем сможете найти интересующие автозапчасти для Ford. На autozap.ru присутствуют каталоги оригинальных запчастей Ford, а также аналоги от ведущих производителей.

Список запчастей для Ford постоянно расширяется и дополняется новыми позициями. Главное — использовать качественные автозапчасти Ford, так как от этого зависит исправность работы автомобиля и безопасность водителя.

В нашем каталоге вы можете подобрать запчасти на Ford.

Как сделать заказ?

Сайт www.autozap.ru использует cookie для обеспечения функционирования системы и персонализации сервисов. Вы можете запретить сохранение cookie в настройках своего браузера. Мы серьезно относимся к защите персональных данных — ознакомьтесь с условиями и принципами их обработки.

Артикульный номер и стоимость генератора Форд Мондео 3

Таблица — Хорошо зарекомендовавшие себя альтернативы оригинального генератора Форд Мондео 3

Основы эксплуатации

Многие владельцы автомобилей бывают искренне удивлены, когда узнают, что аккумулятор тоже требует «техобслуживания». Это прискорбно, потому что капелька заботы и внимания могут сберечь кучу времени и денег.

Уход за аккумулятором чрезвычайно прост и практически сводится лишь к регулярным проверкам уровня электролита. Низкий уровень может свидетельствовать об излишней зарядке, что обычно вызвано неисправностью генератора. Если же электролита недостает только в одном из элементов, то выход из строя всего аккумулятора уже не за горами. В теплую погоду он еще кое-как поработает, но первые же холода его прикончат.

Доливая аккумулятор, помните об одной особенности. Во время зарядки уровень электролита несколько превышается, поэтому доливать следует с учетом этого эффекта. А что может сотворить кислота, попавшая на корпус батареи или на детали кузова, мы все прекрасно знаем.

Заботливые владельцы в процессе эксплуатации контролируют заряженность аккумуляторных батарей.

Периодически, желательно не реже одного раза в 2-3 месяца, даже при безотказной работе, необходимо проверять уровень напряжения на клеммах аккумуляторной батареи при неработающем (напряжение разомкнутой цепи — НРЦ) и при работающем двигателе, а также наличие утечки в системе электрооборудования автомобиля.

Все аккумуляторные батареи при работе теряют часть воды из электролита. В итоге снижается резервный уровень электролита над пластинами и увеличивается концентрация кислоты в электролите (повышается плотность электролита), что отрицательно влияет на ресурс батареи. Скорость потери воды решающим образом зависит как от применяемых для производства аккумуляторной батареи материалов, так и от состояния электрооборудования автомобиля. В зависимости от сочетания всех этих факторов она может отличаться в 10 и даже в 30 раз. Поэтому снижение уровня электролита до критического возможно и за 1-3 месяца (при неисправном регуляторе напряжения) и за 2-4 года. Так что при применении классических свинцовых обслуживаемых батарей приходится мириться с проверкой уровня электролита не реже 1-2 раза в месяц и доливкой дистиллированной воды, а также сравнительно высокой скоростью саморазряда — до 14% за месяц, которая прогрессирует в процессе эксплуатации и после 1,5-2 лет работы увеличивается в 3-4 раза. Поэтому при долгом бездействии таких аккумуляторных батарей их необходимо подзаряжать каждые 1-2 месяца.

Возможных причин глубоких разрядов аккумуляторных батарей три:

Первая причина — утечка тока в электросети (к примеру из-за некачественной проводки).
Вторая причина — неисправность генератора или регулятора напряжения.
И, наконец, третья причина — долговременное использование потребителей сети при неработающем двигателе.

Выбор генератора

Чтобы вы не искали хороший генератор на Ford Mondeo 3, мы подготовили рейтинг производителей генераторов с артикулами
, который сформирован на основе отзывов. У автомобиля Ford Mondeo 3 все генераторы одинаковые независимо от комплектации.

2.0 TDCi/1.8 SCi/1.8 16V/1.8 16V/2.0 16V/2.2 TDCi/3.0 ST220/2.0 16V TDDi / TDCi/2.0 16V DI / TDDi /2.5 V6 24V

WAI — 8440N (Рейтинг: 0);
DA SILVA — MAQ0113 (Рейтинг: 0);
CASCO — CAL15307GS (Рейтинг: 0);
LUCAS ELECTRICAL — LRA03101 (Рейтинг: 0);
DRI — 2193081102 (Рейтинг: 0);

Полный рейтинг

Мобильная силовая установка: компактный генератор

1 — Корпус,

2 — Статор,

3 — Ротор,

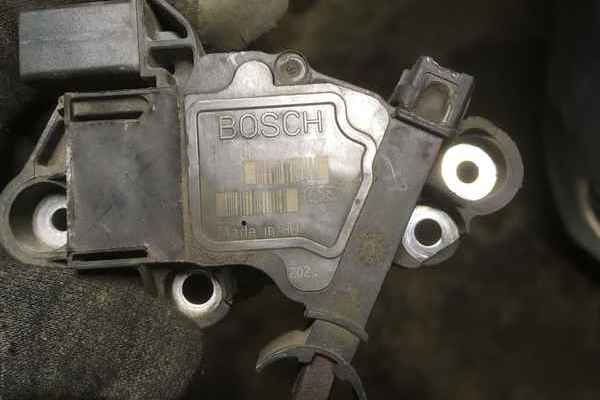

4 — Электронный полевой регулятор с держателем угольных щеток,

5 — Контактное кольцо,

6 — Выпрямитель,

7 — Вентилятор.

Генератор является компактной «электростанцией». Он питает при работающем двигателе все электрические агрегаты током и обеспечивает своей избыточной энергией аккумуляторную батарею. В Mondeo в унисон работают трехфазные генераторы на 12 Вольт с мощностью 90 Ампер. Они приводятся в действие с помощью поликлиновых ремней и вращаются примерно с удвоенной частотой вращения двигателя. Генераторы трехфазного тока вырабатывают переменный ток, который встроенный в корпус выпрямитель преобразует в постоянный ток. Необходимое бортовое напряжение ограничивает установленный с обратной стороны генератора регулятор напряжения. Генераторы заряжают бортовые аккумуляторы и, кроме того, снабжают всех подключенных электрических потребителей.

Требуемые инструменты

Таблица — Перечень необходимых инструментов для замены генератора

Наименование	Примечание
Домкрат	Для вывешивания автомобиля
Подпорка	Для удержания машины
Рожковый ключ	«на 8», «на 10», «на 13», «на 15»
Головка	«на 8», «на 10», «на 13», «на 15»
Вороток	С трещоткой и удлинителем
Съемник	Для подшипников
Ключ-шестигранник	«на 15»
Ветошь	Для очистки загрязнений
Проникающая смазка	Например, ВД-40

Артикульный номер и стоимость генератора Форд Мондео 3

Таблица — Хорошо зарекомендовавшие себя альтернативы оригинального генератора Форд Мондео 3

Производитель	Артикульный номер генератора	Примерная стоимость, рубль
Bosch	986049520	8000-8800
Messmer	210362	12500-15000
WPS	22150N	8900-11300
Starline	AX1201	5500-7100
Cargo	113708	8400-9500

Процесс замены генератора на Форд Мондео 3

Пошаговый алгоритм замены генератора на Форд Мондео 3 представлен ниже.

Открыть капот.
Снять клемму с аккумулятора.
Демонтировать декоративную крышку двигателя. За ней, слева от двигателя, со стороны моторного щита можно увидеть генератор.

Поддомкратить машину.
Установить подпорку.
Открутить правое переднее колесо.

В нише колесной арки открутить три болта. Данное действие поможет снять грязезащитный фартук.

Открутить силовой провод и скинуть его.
Отсоединить разъем от генератора. Данную операцию может потребоваться проводить на ощупь.
Открутить верхний болт, который фиксирует генератор.
Удерживая источник питания от падения, вытащить узел через верх моторного отсека.
Установить новый генератор и подключить все в обратной последовательности.

Разборка генератора Ford Mondeo III своими руками — пошаговая инструкция

Первым делом необходимо снять генератор.

Далее следует очистить генератор от грязи и пыли. После нужно открутить шкив, если у вас нет необходимого инструмента для того, чтобы открутить шкив, можно выйти из положения обратившись на ближайшее СТО.

Далее приступаем к откручиванию шпилек, используем для этого ключ на «8».

Следующий шаг — демонтаж диодного моста, здесь возникла сложность, т. к. при производстве генератора использовалась точечная сварка, и ее надо было спиливать. Пилить можно «Дремелем», напильником или болгаркой, в данном случае использовалось ножовочное полотно. Также для того, чтобы снять диодный мост нужно с задней крышки высверлить две заклепки.

Демонтаж коллектора выполняем при помощи стамески, подводим под точечную сварку, затем аккуратно несильно отделяем провод от токосъемного кольца.

Аккуратно выравниваем проводки и снимаем их, используя шлицевую отвертку.

Снимаем токосъемные кольца по очереди.

Затем снимаем задний подшипник, в моем случае он шел довольно туго.

Используя съемник, выпрессовываем передний подшипник.

Подготавливаем подшипники. Закладываем необходимое количество смазки и приступаем к сборке. Устанавливаем передний подшипник на вал якоря. Кстати, устанавливается довольно просто, практически от руки, после того как все будет собрано он будет зажат муфтой.

Используя паяльник, припаиваем диодный мост к обмотке статора, перед этим тщательно лудим все места пайки.

Последующая сборка производится в обратной последовательности.

Ремонт генератора

Ремонт генератора Форд Мондео 3 выполнятся согласно пошаговой инструкции, которая приведена ниже.

Снять источник питания с автомобиля.
Разобрать генератор.

Если подшипники создают посторонний звук при вращении или заедают, то им требуется замена. Для демонтажа рекомендуется воспользоваться специальным съемником.

При установке нового подшипника рекомендуется проверить количество заложенной в него смазки. При необходимости следует восполнить ее запас.

Запрессовку следует проводить с помощью мягкой проставки.

Схема подключения мультиметра, приведенная на фото ниже, позволяет проверить наличие пробоя на корпус.

Разборка генератора Ford Mondeo III своими руками — пошаговая инструкция

Первым делом необходимо снять генератор.

Далее следует очистить генератор от грязи и пыли. После нужно открутить шкив, если у вас нет необходимого инструмента для того, чтобы открутить шкив, можно выйти из положения обратившись на ближайшее СТО.

Далее приступаем к откручиванию шпилек, используем для этого ключ на «8».

Следующий шаг — демонтаж диодного моста, здесь возникла сложность, т. к. при производстве генератора использовалась точечная сварка, и ее надо было спиливать. Пилить можно «Дремелем», напильником или болгаркой, в данном случае использовалось ножовочное полотно. Также для того, чтобы снять диодный мост нужно с задней крышки высверлить две заклепки.

Демонтаж коллектора выполняем при помощи стамески, подводим под точечную сварку, затем аккуратно несильно отделяем провод от токосъемного кольца.

Аккуратно выравниваем проводки и снимаем их, используя шлицевую отвертку.

Снимаем токосъемные кольца по очереди.

Затем снимаем задний подшипник, в моем случае он шел довольно туго.

Используя съемник, выпрессовываем передний подшипник.

Подготавливаем подшипники. Закладываем необходимое количество смазки и приступаем к сборке. Устанавливаем передний подшипник на вал якоря. Кстати, устанавливается довольно просто, практически от руки, после того как все будет собрано он будет зажат муфтой.

Используя паяльник, припаиваем диодный мост к обмотке статора, перед этим тщательно лудим все места пайки.

Последующая сборка производится в обратной последовательности.

Генератор на Мондео 4

Аналогичная ситуация, загорается лампочка отсутствия зарядки. Зарядку проверил 14,5 стабильно на всех оборотах, не могу понять почему мозги не видят зарадки. Помогите кто занет.

Аккумулятор заряжен по полной, периодически ставлю на зарядку, но лампа загорается и от уровня зарядки аккумулятора не зависит.

на моей машине пробег 82т. , новый ген. сколько точно стоит не знаю, думаю в районе 15тр.

Практически на всех фордах начиная с 2004 года ставится интелектуальное реле, управляемое от блока управления двигателем PCM. Если управления от блока PCM нет, то реле переходит в ограниченный режим и вырабатывает среднее значение напряжения U = 13,54 V. Это можно проверить в тестовом режиме на щитке приборов:

Зажигание = OFF.Зажимаем кнопку OK бортового компьютера и держимЗажигание = ON не отпуская кнопку OK.Продолжаем держать кнопку OK, до момента появления на табло щитка приборов надписи TEST.Кратковременными нажатиями кнопки OK перелистываем меню тестового режима до надписи b12,4, bU12,4Battery12,4Battery = 12,4Надписи различаются в зависимости от уровня и модели щитка.Заводим машину и смотрим значение бортового напряжения.

Если не трудно можете помочь советом:

Машина Мондео 4 2011 года

Предисловие: с похолоданием начал замечать что с утра через 5-10 минут после работы авто перезагружается магнитола (хороший нештатный китаец)задумался – начал внимательно приглядываться к поведению электрооборудования и заметил странные особенности:

1. При работе двигателя (как на холостых так и при 2-3 к оборотах заметно мерцание лампочек – подсветки ног, подсветки в наружных зеркалах, подсветки заднего ГРЗ

2. При выключении (именно выключении. ) большой нагрузки (обогрева лобового, электроотопителя и насоса системы ЕСП) происходит полусекундное падение напруги в бортовой сети – вследствии чего валится магнитола

процесс падения напруги заснял на видео

не подскажете в какую сторону копать? Генератор? Регулятор напряжения? Диодный мост? Плохая масса?

Начал копать ЕТИС – очень интересного нашел

кому интересно выложил к себе на Я.ДИСК

https://yadi.sk/d/h9CDqPi4cdLei

так как не понял как файлы на форум загружать

Решил поделиться проблемой и способом решения, который помог в моём случае.

04.01.19 завёл Мондео (2012, 2 литра, бензин), убрал снег и когда сел в салон обратил внимание, что горит знак неисправности аккумулятора. Просто включил-выключил зажигание (знак пропал) и поехал по делам, достаточно быстро знак загорелся вновь

Доехал до места, знак продолжал гореть. Опытным путём понял, что знак аккумулятора загорается примерно через 2 минуты после запуска двигателя. Позвонил в Рено-Зип (на Каширке) и Автопассаж на дорожной, там дружно приговорили генератор, мол сделать скорее всего ничего нельзя, щётки полетели и замена с работой встанет примерно в 35 т.р. в Рено-Зип..грустно.Я на границе Мордовии и Ульяновской области, до Саранска ехать 100 км. Сам думаю уже как ехать, минимизировав энергопотребление, но решил забраться в меню самодиагностики и обнаружил, что питание на аккумулятор подаётся 13,6-13,7v, т.е. не всё так плохо. Позвонил ещё раз в Рено-Зип (благо их электрик всегда любезно меня консультировал), сказали, что генератор работает в аварийном режиме, но от замены мне всё равно никуда не деться.В общем доехал до Саранска, через знакомых нашёл ремонт. Там сняли генератор,
