Совместимость и взаимозаменяемость колёсных дисков
При подборе колёс на свой автомобиль опытные владельцы давно столкнулись с тем фактом, что их размерность по большей части универсальна. Это означает, что многие колёсные диски, предназначенные для одной марки авто, подходят по всем параметрам на конкурентную модель.
Основные принципы взаимозаменяемости дисков представлены в следующей таблице совместимости дисков.
| № пп | Модель и модификация авто | Сверловка, d, мм | Разболтовка, кол-во х мм | Вылет ЕТ, мм | Резьба крепежа |
| 1 | Audi A4 | 57,1 | 5х112 | 35 | В14 х 1,5 |
| 2 | Audi A6 | 66,5 | 5х112 | 35 | В14 х 1,5 |
| 3 | Audi Q7 | 66,5 | 5х112 | 53 | В14 х 1,5 |
| 4 | BMW 3 | 72,6 | 5х120 | 15-25 | В12 х 1,5 |
| 5 | BMW 5 | 66,6 | 5х112 | 18-20 | В12 х 1,5 |
| 6 | BMW X5 | 74,1 | 5х120 | 40-45 | В14 х 1,25 |
| 7 | Citroen Evasion | 58,1 | 4х108 | 28-30 | В14 х 1,5 |
| 8 | Citroen Xantia | 65,1 | 5х98 | 15-22 | В12 х 1,25 |
| 9 | Daewoo Nexia | 56,6 | 4х100 | 38-42 | В12 х 1,5 |
| 10 | Daewoo Matiz | 56,6 | 4х100 | 38 | В12 х 1,5 |
| 11 | Dodge Caliber | 67,1 | 5х114,3 | 35-40 | В12 х 1,5 |
| 12 | Fiat Bravo | 58,1 | 4х98 | 31-32 | В12 х 1,25 |
| 13 | Ford Focus | 63,4 | 5х108 | 35-38 | В12 х 1,5 |
| 14 | Ford Mondeo | 63,4 | 5х108 | 35-42 | В12 х 1,5 |
| 15 | Ford Explorer | 70,6 | 5х114,3 | 0-3 | В12 х 1,5 |
| 16 | Honda Civic | 64,1 | 5х114,3 | 35-38 | В12 х 1,5 |
| 17 | Honda Jazz | 64,1 | 5х114,3 | 35-38 | В12 х 1,5 |
| 18 | Honda CRV | 64,1 | 5х114,3 | 40-45 | В12 х 1,5 |
| 19 | Hyundai Accent | 54,1 | 4х100 | 35-38 | В12 х 1,5 |
| 20 | Hyundai Sonata | 66,1 | 5х114,3 | 35-38 | В12 х 1,5 |
| 21 | Kia Ceed | 67,1 | 5х114,3 | 38-42 | В12 х 1,5 |
| 22 | Kia Sportage | 67,1 | 5х114,3 | 0-3 | В12 х 1,5 |
| 23 | MercedesBenz A-Klasse | 66,6 | 5х112 | 45-50 | В14 х 1,5 |
| 24 | MercedesBenz E-Klasse | 66,6 | 5х112 | 48-54 | В12 х 1,5 |
| 25 | MercedesBenz ML-Klasse | 66,6 | 5х112 | 46-60 | В14 х 1,5 |
| 26 | Mitsubishi Lancer | 67,1 | 5х114,3 | 35-42 | В12 х 1,5 |
| 27 | Mitsubishi Pajero | 67,1 | 6х139,7 | -25…-15 | В14 х 1,5 |
| 28 | Nissan Almera | 66,1 | 4х114,3 | 35-42 | В12 х 1,25 |
| 29 | Nissan Maxima | 66,1 | 5х114,3 | 35-42 | В12 х 1,5 |
| 30 | Nissan Patrol | 78,1 | 6х139,7 | -25…-15 | В12 х 1,5 |
| 31 | Toyota Corolla | 60,1 | 5х114,3 | 35-38 | В12 х 1,5 |
| 32 | Toyota Camry | 60,1 | 5х114,3 | 35-38 | В12 х 1,5 |
| 33 | Toyota Land Cruiser 200 | 110,0 | 5х150 | -15-3 | В12 х 1,5 |
| 34 | Volkswagen Golf | 57,1 | 5х112 | 35-40 | В12 х 1,5 |
| 35 | Volkswagen Tiguan | 66,5 | 5х112 | 20-32 | В12 х 1,5 |
Вам это будет интересно В какой стране производятся колесные диски Дезент Из данной таблицы видно, что показатели по основным геометрическим параметрам колёсных дисков на перечисленные выше марки можно выделить в группы по аналогии размерности. Изучив цифры, автолюбитель может всегда подобрать диски на своего «железного коня», даже если они изначально не предназначались именно для его марки, но соответствуют по размерному ряду.

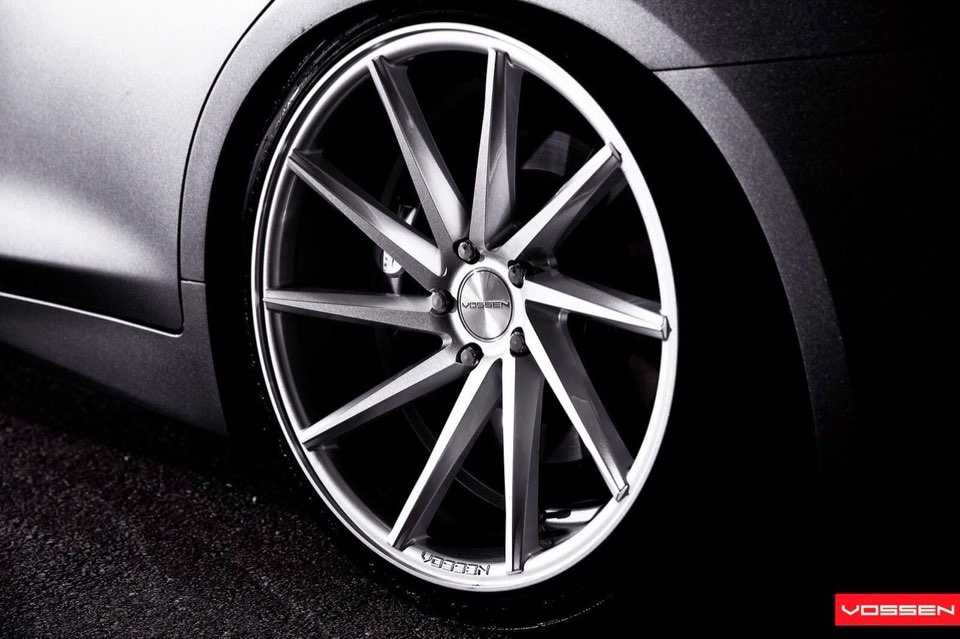

Диски Vossen
Параметры кованых дисков на ВАЗ 2107
Самые практичные и состоятельные обладатели «Лады» устанавливают на авто кованые колёсные диски, имеющие несомненные преимущества перед «литьём» и «штамповкой». Кованые изделия, обладая высокой прочностью, весят гораздо меньше аналогов из других материалов, а также их особая структура и метод закаливания при изготовлении не даёт образовываться микротрещинам в материале при наезде на серьёзное препятствие.
Компактные колёса — радиальность R13 и R14 — следует приобретать лишь в описанных выше диапазонах: 5,0J-6,0J × 13 ET29-32 или 5,5J-6,0J × 14 ET32, что подойдёт прежде всего для установки зимней резины, на смену дискам большей размерности для скоростной езды по городу на более крупных колёсах.
Диски средней размерности в кованом варианте — идеальное сочетание с высококачественной резиной 15 радиуса, так как всесезонный вариант позволит эксплуатировать автомобиль на протяжении многих лет, совсем не переживая за колёса. Допустимая размерность дисков может достигать 5,5J-6,0J × 14 ET29-32. Те водители, которые мечтают о широких дисках, могут установить размерность 6,5J c вылетом 23 мм, однако им нужно быть готовым, что на поворотах передние колёса будут обязательно цеплять подкрылок.

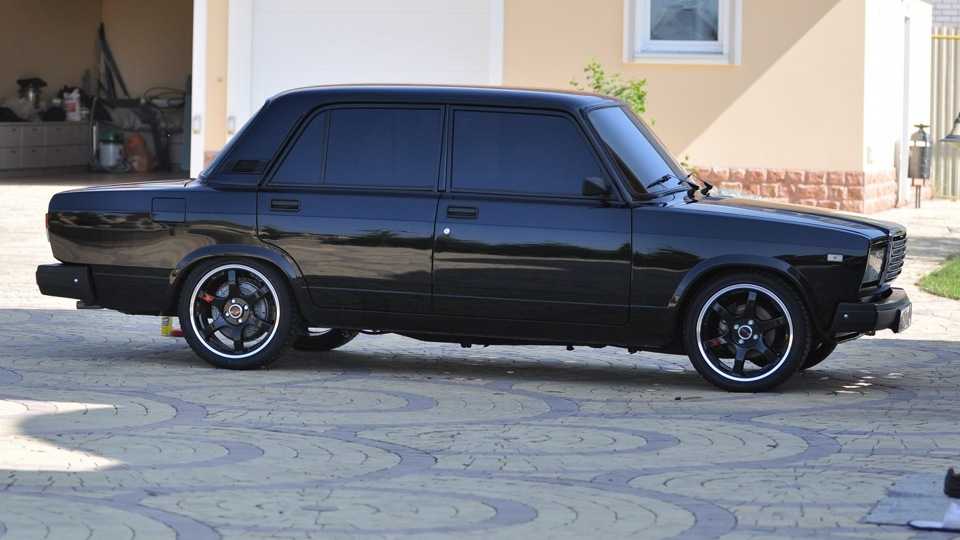

Кованые диски на «семёрку»
Эксклюзивными для ВАЗ 2107 считаются кованые диски с параметрами R16 и R17, которые чаще всего ставятся на более поздние модели «Лады», такие как «Приора», «Калина», «Ларгус» и другие.
Это означает, что на рынке, конечно, имеется данная сверловка и разболтовка, однако маленькие колёсные арки «семёрки» могут быть использованы лишь под размерность дисков 6,0J-7,0J × 16-17 ET23-34, и это предельный диапазон параметров.
При максимальной ширине покрышки в 215 мм колёса, конечно, будут смотреться очень выигрышно на дороге, однако при этом они, скорее всего, будут задевать суппорта, что потребует их переработки, либо, наоборот, будут выступать за пределы кузова. В таких ситуациях водителю придётся устанавливать дополнительную пластиковую защиту по периметру колёсных арок на кузове во избежание его быстрого загрязнения в дождливый день.
Любителям выделить свою «семёрку» в общем транспортном потоке следует напомнить, что при установке кованых дисков на 17 предельная высота профиля составляет лишь 40 мм, что в простонародье именуется «изолентой». Это означает, что недостаток воздушного буфера между резиной и сталью на подрессорной части автомобиля нередко приводит к передаче вибраций от дороги к ступице, подвеске, на раму и в салон авто, что не только вызывает дискомфорт водителя, но и сокращает срок проведения технического обслуживания и регламентных ремонтных работ.

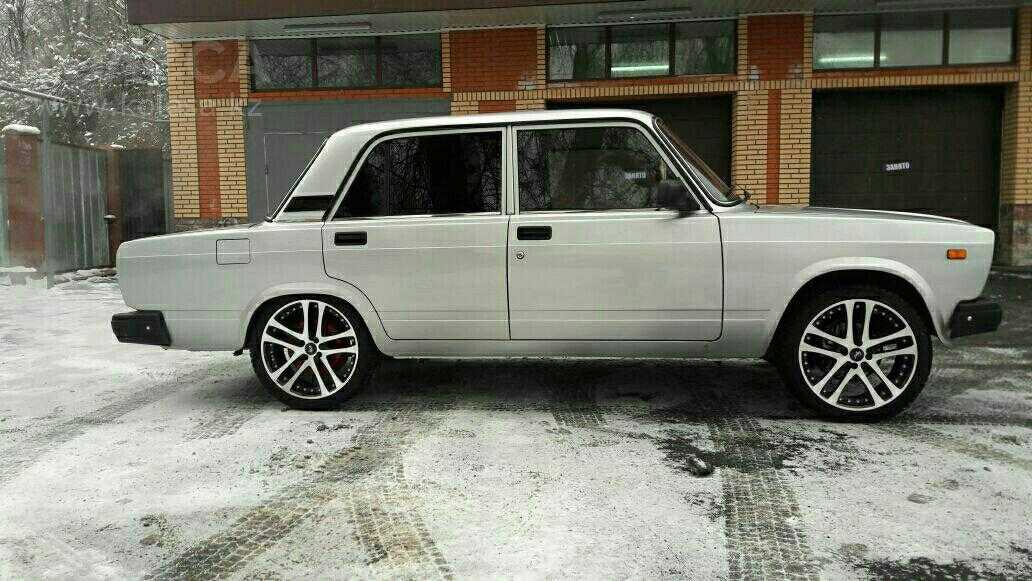

Диски R17 на «семёрку»
Крепеж: что стоит знать
Иногда возникают сложности с выбором крепежа. У дисков объем в области крепежа достаточно широкий, поэтому для него нужно использовать длинные болты. В случае с литыми дисками запрещено пользоваться короткими, либо стандартными (они смогут зацепить резьбовые обороты и резко сорваться, а в худшем случае — слететь во время поездки). Гайки подразделяются на:
При неправильном подборе крепления, предмет повредит резьбовое отверстие шпильки. Если данная ситуация произойдет, то не стоит надеяться на ее быстрое устранение. Восстановление поломок — процесс довольно сложный и длительный.
Легкосплавные диски
Выбор в их пользу объясняется множеством факторов, среди которых качество и приятный внешний вид. Не требуется даже проводить тюнинг колес.
Что нужно знать о легкосплавных дисках? Попробуем разобраться.
- В состав легкосплавных катков может входить алюминий и магний. Они делятся на кованные и литые.
- Литые диски достаточно хорошие, но обладают серьезным недостатком, вызванным плохим качеством наших дорог. Их структура зернистая, что приводит к быстрому разрушению при езде. С течением времени на поверхности «литья» образуются небольшие трещинки, перерастающие в большие трещины.
- Кованые колеса такого недостатка лишены, они отлично справляются с преодолением наших дорог. Если литье лопается, то кованые катки гнутся. Отсюда безопасность последних выше. Плюс меньший вес и не подверженность коррозии говорит в пользу кованых вариантов.
- Главный недостаток кованных — это их высокая стоимость. Некоторые модели дисков стоят почти как половина вашего ВАЗ 2110. Да и в плане дизайне ассортимент не особо радует. Для «десятки» предлагаются преимущественно однотипные модели.
Что означает J 7.5 на литых дисках
7,5 — ширина диска в дюймах. Для перевода дюймов в сантиметры, значение в дюймах необходимо умножить на 2,54 см. J — символ указывает на определенные конструктивные особенности колеса (форму закраин у диска) и не несет смыслового значения для потребителей. x — означает то, что данный диск нераздельный.
27.03.2023Как узнать страну производителя литых дисков

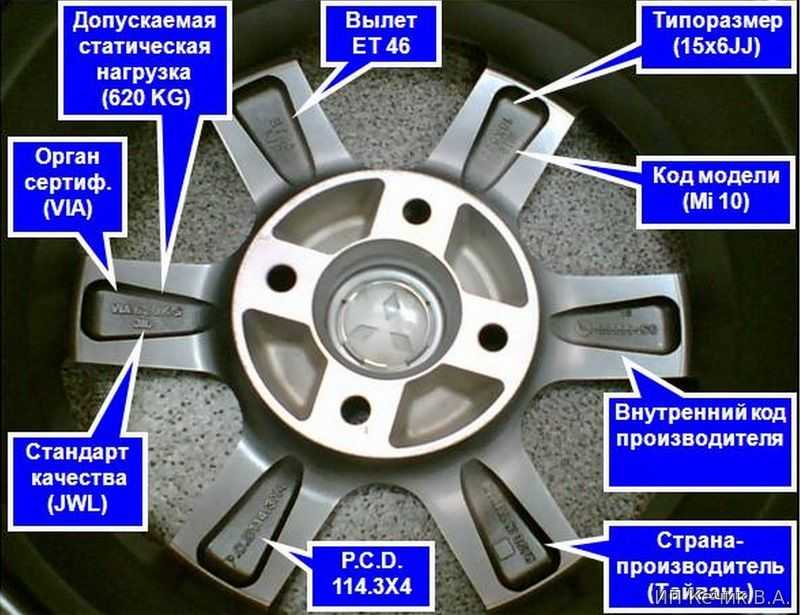

Изучение информации о литых дисках является важным аспектом для любого владельца автомобиля. Маркировка дисков стандартизирована и отображает основную техническую информацию о диске. На литых дисках маркировка находится на внешней стороне между спицами или в местах монтажа колеса, а также может быть на внутренней стороне спиц и поблизости отверстий для крепления.

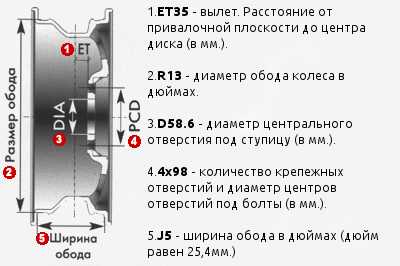

Чтобы расшифровать маркировку литых дисков, необходимо обратить внимание на несколько параметров. Ширина диска обозначается как W, диаметр — как D
Количество посадочных болтов и диаметр, на котором они расположены, обозначаются как PCD и измеряются в миллиметрах. Вылет диска обозначается как ET, а посадочный диаметр — как d.
Кроме того, на литых дисках можно узнать дату их производства. Дата обозначается в формате неделя/год, например 3614, где 36 это неделя, а 14 — год выпуска. Контролирующие инстанции, обозначенные пиктограммами ISO, SAE и TUV, занимались сертификацией данной модели.
Часто на литых дисках можно увидеть букву J. Эта буква указывает на конструктивные особенности колеса и не несет смыслового значения для потребителей. Однако, буква x означает, что данный диск является нераздельным, а число 16 — посадочный диаметр колеса, точно соответствующий посадочному диаметру шины.
Определение производителя литых дисков может быть затруднительным, так как информация на литых и штампованных дисках будет одинаковой и будет отражать только техническую информацию о диске. Однако, на штампованных дисках обычно указывается техническая информация и зачастую производитель и страна, где он находится.

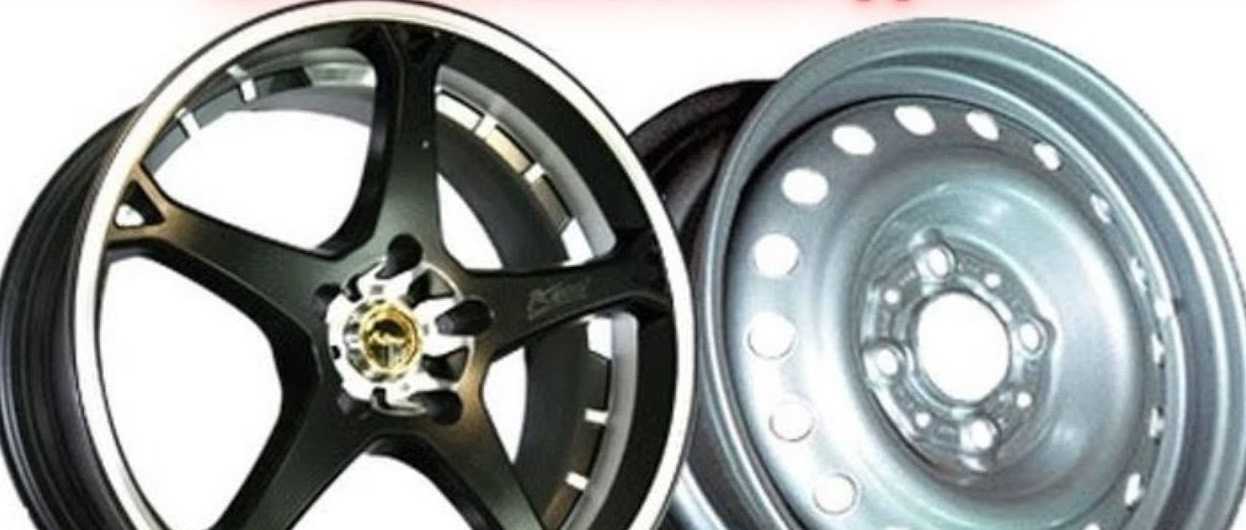

Одним из важных аспектов при выборе дисков для автомобиля является различие между литыми и коваными дисками. Кованые диски отличаются более высокими показателями прочности по сравнению с литыми дисками. Кованый диск при этом получается тоньше примерно на 20%, что позволяет снизить его вес на 20-30% по сравнению с литыми дисками и на 30-50% по сравнению со стальными дисками.
Таким образом, изучение информации о литых дисках является важным аспектом для любого владельца автомобиля. Маркировка дисков стандартизирована и отображает основную техническую информацию о диске. Расшифровка маркировки, определение даты производства и производителя, а также различие между литыми и коваными дисками позволят владельцу автомобиля сделать правильный выбор дисков для своего автомобиля.
Выгодный тюнинг с помощью дисков R13
Каждый обладатель автомобиля любит осуществлять тюнинг с минимальными вложениями в материалы. Можно самостоятельно примерить R13 на собственную машину, не опасаясь поломок и аварийных ситуаций. Однако есть автолюбители, которые каким-то образом надевают конструкции, не соответствующие положенному диаметру
Все же важно замерять вылет, длину и ширину
Если характеристики будут превышены, то возможно трение колес, подкрылок, загрузка машины, касания подвесок и арок колес. Все возникшие неполадки со временем приведут к глобальным проблемам, самой опасной из которых считается поломка автомобиля. Ремонт обойдется в большую сумму денег, поэтому следует заранее измерять все параметры и характеристики машины для тщательного подбора запчастей. Не стоит также экономить на качестве — лучше один раз потратиться и пользоваться дисками на протяжении долгих лет, чем постоянно обращаться в сервисный центр за помощью. Любой автомобиль должен оснащаться только износостойкими и высококачественными сертифицированными дисками.
Что нужно знать о дисках
Сегодня литье выпускается в достаточно обширном ассортименте. На ВАЗ 2110 подходят диски радиусом 13 дюймов, хотя вполне можно ездить на R15.
Устанавливая неродные диски, подумайте про вылет и ширину. Их параметры должны соответствовать нормам, заложенным заводов-изготовителем «десятки».
| Диаметр диска | Ширина | Вылет | Размер |
| R13 | J 5.0 | 35-38 | 155/75, 165/70 |
| J 5.5 | 35-38 | 175/70, 185/65 | |
| R14 | J 4.0 | 45 | 135/80 |
| J 5.5 | 35-43 | 165/65, 175/65, 185/60 | |
| J 6.0 | 35-40 | 175/65, 185/60 | |
| R15 | J 6.0 | 30 | 185/55 |
| J 6.5 | 30 | 195/55, 195/50 | |
| J 6.5 | 35 | 195/50, 205/50 | |
| J 7.0 | 35 | 195/50, 205/50 |
Если нарушить рекомендации, при поворотах и максимальных нагрузках (заполненный багажник, полный салон пассажиров), колеса начнут тереться о подкрылки, задевать арки и подвеску. Плюс боковые части кузова в грязную погоду всегда будут забрызгиваться.
- Устанавливая литые диски на 15 дюймов, резину используйте только низкопрофильную, иначе ничего не получится.
- При желании установить колеса еще большего размера, потребуется вносить изменения в конструкцию самого автомобиля. А это уже сложная задача.
- Когда автовладелец ВАЗ 2110 выбирает литые катки, часто сталкивается с такой характеристикой как PSD 4*98. Он говорит о том, что крепление диска выполняется на четыре болта, вписывающихся в окружность R98.
Если заглянуть в правила дорожного движения, вы обнаружите, что эксплуатировать автомобиль с колесами, которые не соответствуют модели транспортного средства, запрещается
При этом крайне малая часть дорожных инспекторов во время остановки обратит на это внимание.
Параметры литых дисков R13
Литые диски R13 – это продукция автомобильной промышленности, которая была распространена во всём мире в 80-90 годах прошлого века. Диаметр металлической части колеса при данном параметре составляет 13 дюймов, что эквивалентно 330,2 мм. Подобные колёса широко распространены для следующих моделей и модификаций транспортных средств:
Многие обладатели автомобилей ВАЗ, выпущенных до 2010 года, активно меняли заводские штампованные диски 13 диаметра на литьё с теми же параметрами. Инженеры оснащали модели знаменитой российской марки колёсами с радиальностью R13 исключительно в самой простой модификации, а новые автомобили, начиная с Lada Kalina, были совсем лишены подобной размерности и имели минимальный диаметр 14 дюймов.
Подобный радиус неизменно использовался на «классике» – ВАЗ 2101-2107, на обновлённых моделях, производство которых началось с конца 80 годов – 2108, 2109 и 21099, а также в популярных рестайлинговых авто ВАЗ 2110 и всех производных от данной модификации.
- Литые диски R13 были очень популярны на многих бюджетных городских автомобилях зарубежных производителей, сходивших с конвейеров преимущественно до 2000 года. К ним относятся такие марки, как Skoda Felicia и Favorit, Diahatsu Cuore, Toyota Starlet и Yaris, а также Nissan Micra и Sunny.
- В связи с ростом загруженности дорог в последние годы среди жителей Европы и Азии стали популярны автомобили субкомпактного класса. Речь о Daewoo Matiz или Kia Morning. Обладатели данных авто не сильно притязательны к вопросам престижа и достойного внешнего вида, однако 13 радиус колёс помогает значительно экономить на шиномонтаже.
- Последнее, для чего применяется размерность дисков R13 — это специальная мототехника. Подобный радиус очень популярен для квадроциклов и средств малой механизации в сельском хозяйстве. В сочетании с тракторной резиной техника упрощает работу в поле и позволяет передвигаться практически по любому бездорожью.
Колёса R13 на Daewoo Matiz
Важно!
Чаще всего колёса с диаметром 13 дюймов изготавливаются из стали методом штамповки, так как обладатели компактных авто обращают большое внимание на себестоимость своего «железного коня». На рынке представлено множество качественных и недорогих литых дисков, имеющих данную размерность, и тысячи водителей по всему миру оценивают продукцию разных производителей в ходе эксплуатации

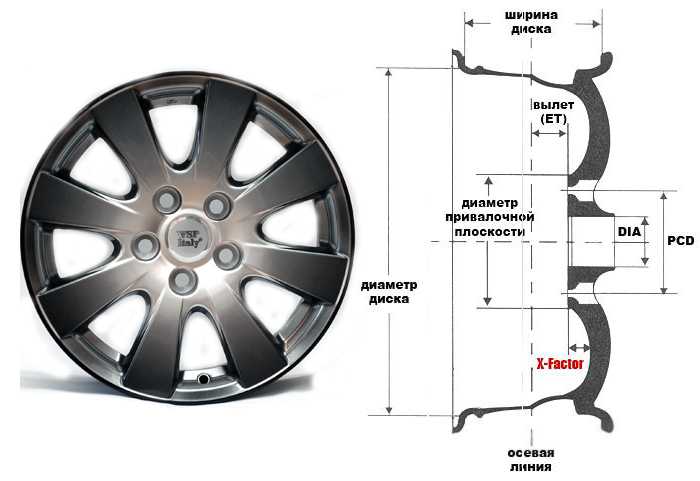

Как определить размеры литых дисков и штамповки?
Каждый заводской диск на машине, безусловно, промаркирован, и при визуальном осмотре на нем можно найти строку с перечисленными выше показателями. Если в силу обстоятельств, к примеру, в случае износа диска, данные параметры не просматриваются, то колесо можно измерить самостоятельно и установить его маркировку. Действовать надо следующим образом:
Для определения ширины диска его замеряют рулеткой или линейкой обод изделия в миллиметрах, а затем полученное расстояние делят на 25.4 мм для перевода в дюймы.
Похожим способом определяется радиальность дисков, только здесь измеряют их диаметр. Некоторые считают, что значок R означает радиус диска, но это неверно, так как это необходимый промежуток между двумя расстояниями на колесном ободе от центра диска. Полученные данные следует поделить на 25.4 мм для получения результата в дюймах.
Наибольшую сложность представляет измерение колесного вылета, то есть показатель ЕТ. Чтобы это осуществить, нужно снять колесо, положить его на землю плашмя, наложить на него рейку из дерева, равную диаметру металлической части диска. Затем замерить промежуток до привалочной плоскости изделия в мм. Колесо перевернуть на 180° и повторить процедуру с обратной стороны. Данные подставить в формулу нахождения ЕТ= (Х+Y):2, где Х – это первый показатель, Y – второй показатель, а ЕТ – искомый размер вылета. Все результаты будут указываться в миллиметрах.
Для определения PCD или диаметра центрального отверстия диска (DIA), автолюбителю необходимо лишь измерить максимальное расстояние между краями перфораций, после чего найти ближайшее значение по таблице отклонений и соответствий. Показатель отверстий диска колеса имеет зависимость от строения ступицы для определенной марки машины .
Какие на ВАЗе бывают колесные диски R14
Для начала разберем вопрос о том, какие бывают колесные диски для ВАЗ, и их отличия. Классические советские «Жигули», в том числе переднеприводные (ВАЗ 2108, 2109 и их производные), с конвейера комплектовались штампованными металлическими дисками диаметром 13 дюймов. Однако со временем в связи с возросшим спросом со стороны потребителей производители начали выпускать и 14-дюймовые диски, которые стали очень популярны среди любителей тюнинга.
Существует два основных параметра, по которым отличаются колесные диски в данном контексте. Это диаметр и материал, из которого они изготовлены. Коснемся сначала вопроса диаметра. Первая и основная причина, по которой автовладельцы устанавливают диски на ВАЗ 14-го диаметра, состоит в их желании выполнить визуальное изменение машины. Ведь диски увеличенного диаметра выглядят более солидно.
Однако с увеличением диаметра дисков появляются дополнительные нюансы и сложности. Среди них:
Вынос колеса
- Необходимость использования низкопрофильной резины. Ведь внешний диаметр колеса должен оставаться неизменным. Об этом вы можете почитать в дополнительном материале на нашем сайте.
- Использование низкопрофильной резины подразумевает увеличение ее ширины. Поэтому необходимо учитывать соблюдение допустимого производителем выноса (имеет обозначение ET или OFFSET). Ширина диска не должна быть более 6 дюймов. Допускается несоответствие размеров на ±0,5 дюйма.
- Что касается вылета, то он не должен превышать 45 мм.
- Количество крепежных отверстий и диаметр окружности их расположения. Некоторые производители имеют свои допуски на этот счет. Стандартными значениями крепежных болтов является PSD 4×98 мм (это означает, что используется четыре крепежных болта, которые вписаны в окружность диаметром 98 мм), а диаметр центрального отверстия — от 58,5 мм и более.

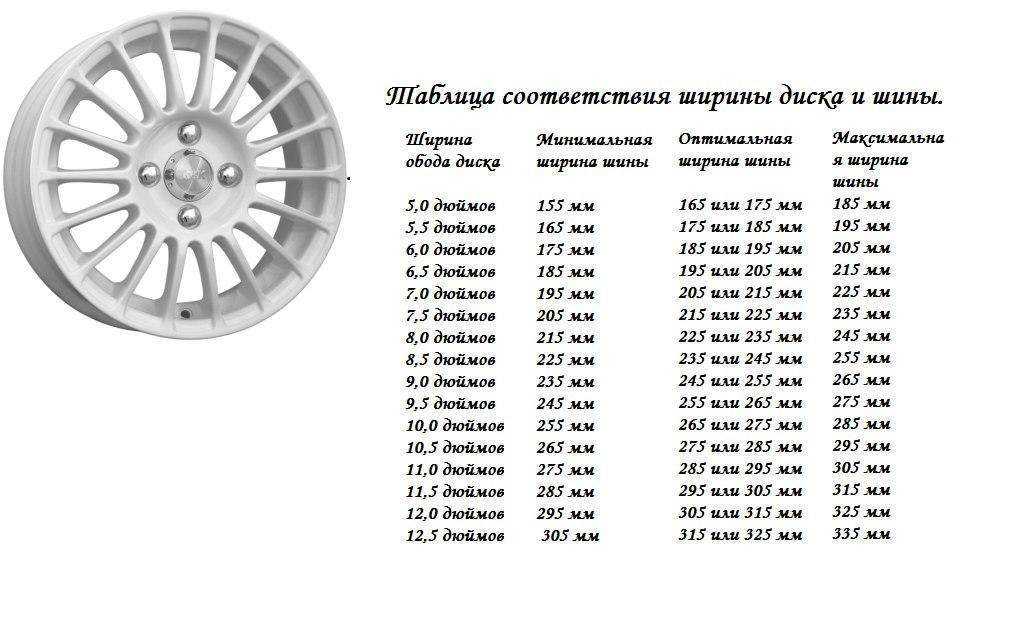

Также при подборе диска вместе с резиной (по маркировке диска и резины) необходимо учитывать, что одна и та же шина может задевать или не задевать арки на одной и той же машине в зависимости от:
- ширины обода колеса;
- вылета колеса;
- настройки рулевого управления (они могут сбиваться при регулировке развала/схождения).
ET или OFFSET — это вылет диска (измеряется в мм), расстояние от привалочной плоскости до воображаемой плоскости, проходящей через середину обода диска.
Что касается конкретного выбора диска R14 на ВАЗ, то существует несколько критериев. Среди них:
- Ширина диска (измеряется в дюймах). Бывает такие их разновидности — J4.0, J5.0, J5.5, J6,0 и J7.0. Соответственно, числа в конце маркировки обозначают конкретные размеры.
- Значение вылета (измеряется в миллиметрах). Они бывают следующими — 30, 35, 35…38, 35…40, 35…43, 45 мм.
- Размер резины. Наиболее популярными на сегодняшний день являются 135/80, 165/65, 175/65, 185/60.
Представляем для вас таблицу соответствия размеров дисков, резины, а также их размеров для популярных переднеприводных ВАЗов — 2108, 2109, 21099, 2110, 2111, 2112.
| Диаметр диска, дюйм | Ширина диска, дюйм | Вылет (ET), мм | Размер покрышки |
| R13 | J5.0 | 35-38 | 155/75, 165/70 |
| J5.5 | 35-38 | 175/70, 185/65 | |
| R14 | J4.0 | 45 | 135/80 |
| J5.5 | 35-43 | 165/65, 175/65, 185/60 | |
| J6.0 | 35-40 | 175/65, 185/60 | |
| R15 | J6.0 | 30 | 185/55 |
| J6.5 | 30 | 195/55, 195/50 | |
| J6.5 | 35 | 195/50, 205/50 | |
| J7.0 | 35 | 195/50, 205/50 |
