Причины и признаки неисправности ДЗХ
Единственный признак того, что датчик вышел из строя — нет ответа белого фонаря при включении задней скорости. Водителям следует понимать, что заднее освещение может отсутствовать и при корректно работающей детали. Отсутствие заднего света может быть связано с перегоранием контактов, обрывом проводки, перегоревшим предохранителем. Поэтому, если нет света при переводе рычага на 5 передачу, в первую очередь проверяются предохранители. С чего начинают диагностику.
- Контакты выводов и проводки. Окисление контактов приводит к некорректному проходу электросигнала, фонари могут включаться тускло, мигать. Проводится демонтаж клемм и их чистка. Все работы с электропроводкой автомобиля проводят на отключенном АКБ.
- Ослабление посадочного места датчика. РЗХ испытывает повышенные нагрузки во время эксплуатации авто, из-за постоянных вибраций может ослабнуть крепление, износится посадочное кольцо. Проверяется кольцо, датчик плотно вкручивается в коробку.
- Отсутствие сигнала от МКПП на блок управления, обрыв проводки на контакте переключателя в цепи на предохранительный блок. Проверяется состояние проводки. Слабым элементом в системе подачи сигнала остается обмотка или фишка провода подключения. Электрокабель разъема может перетираться, изнашиваться.
- Предохранитель заднего фонаря для Лачетти расположен в блоке в пассажирской двери. Второй плавкий элемент расположен в торпедном блоке со стороны водителя под номером F21. Максимально допустимая сила тока, которая проходит через нить предохранителя 15 А. Деталь выходит из строя (горит) если есть скачки напряжения в электроцепи, на узел поступает ток амперности выше положенной. Это предохраняет сложные узлы и агрегаты автомобиля от поломок.
- Проверка контактов лампочек, нет ли окисления в патронах, проверяются колодки фонарей.
Если поломан конкретно датчик заднего хода, деталь не ремонтируют, дешевые расходники меняют на аналогичный, средняя стоимость РЗХ от 130 руб. Минимальный срок службы оригинальной детали 3 года.
Предохранители в авто также ремонту не подлежат. Тугоплавкие элементы продаются комплектами, различаются по конструкции входных ножек и размеру основного блока. Запчасти относятся к частым расходникам, водителям рекомендуется постоянно иметь запас предохранителей не менее 5 штук.
Выбор лампы
Ремонт начинается с похода в магазин за деталями: тебе нужно купить лампочку. Но прежде чем идти в магазин автозапчастей за новой, нужно определить какие лампочки стоят в стоп-сигналах на твоём Рено Логан. Там установлена двухнитевая лампа накаливания, её название — Osram 7528 P21/5W
На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке — есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом. Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом
Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом
В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе
Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом. В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе.
Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное «палево» за копейки, хорошие светодиоды стоят дорого
Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно. Как правильно заменить
Как правильно заменить
Как правильно заменить
Теперь, когда ты уже купил новые лампы и готов к работе, давай разберемся, как поменять лампу в стоп-сигналах на Логане первого поколения (иногда говорят, первой фазы). Для простоты и наглядности прочти пошаговую инструкцию:
- открываем багажник;
- осматриваем место крепления фар. Оно закрыто обшивкой, но через вырезы выступают два пластиковых барашка крепления фары. Можно отогнуть обшивку, тогда ты сможешь снять клеммную колодку с фары до её демонтажа;
Лампочка задних габаритов и стопа
- немного надавливаем на колбу и поворачиваем на 90 градусов против часовой стрелки. Лампа выйдет из пазов, и ты сможешь её извлечь;
- устанавливаем и поворачиваем до упора по часовой стрелке новую лампочку.
У Dacia и Renault Logan фары незначительно отличаются, но процесс замены ламп в них аналогичен.
На Логане в новом кузове
А вот со снятием фары на новом Renault Logan второго поколения у автомобилистов возникают проблемы — они не могут снять фару, хоть её и держит всего один барашек. Давайте рассмотрим отличия. Начнём с того, что в Рено Логан 2 нет обшивки багажника в районе задних фонарей. Фару удерживает 1 пластиковый барашек, направляющая из пластика и «пистон», который фиксируется в ку з ове автомобиля. Дело в том, что после откручивания барашка фара не снимается. Специалисты советуют поступить следующим образом: откручиваем барашек не до конца, после чего давим на него ладонью из багажника. Снаружи нужно плотно ладонью прижать угол фары, который расположен ближе к задней двери, и тянуть фару назад. Ладонь должна быть чистой и не скользить, а как бы прилипнуть к фаре. Тогда фара поддастся. В особо запущенных в зазор между кузовом и фонарем снимают с помощью клина.
Замена лампы дополнительного стоп-сигнала
Давай разбираться, что делать, если не горит лампа дополнительного фонаря стоп-сигнала. А он на Renaul t Logan находится в салоне, но как поменять его правильно, ведь нет доступа сверху? Дело в том, что л ампа в нём меняется из багажника. Для этого предусмотрено технологическое отверстие, через которое нужно засунуть руку и провернуть лампу против часовой стрелки на пол-оборота.
В” кузове универсал
Renault Logan MCV или, как его еще называют, Логан универсал в России выпускается под названием Lada Largus. Сейчас разберемся, как заменить лампу стоп-сигнала на Рено Логан Универсал. Здесь также используются двухнитевые лампы P21/5W, а фонари держатся на двух пластиковых гайках, расположенных по вертикали у краёв. Их нужно открутить против часовой стрелки. Гайки-держатели
Извлеки фару, но не порви провода. После отсоединения клеммной колодки нужно нажать на защелку и снять панель с лампами. Как видишь, процесс замены аналогичен вышеописанным. Задняя сторона фары Ларгуса, защелка справа вверху
Способы диагностики реле бензонасоса
Представим ситуацию, автомобиль не заводится, потому что бензонасос не качает топливо. В этой ситуации первым делом начинают проверку целостности электрической цепи, а только после этого заменяют сам бензонасос. Любое реле такого типа можно очень просто диагностировать на слух. При срабатывании раздается характерный щелчок, который хорошо слышно со стороны переднего пассажира. Это говорит об исправности самого управляющего rele.
Даже если не удалось расслышать щелчки, то следующим сигналом послужит звук срабатывающего бензонасоса — жужжание работающего электродвигателя, который создает рабочее давление в топливной магистрали. Если этого не произошло, то вероятнее всего в цепи произошел обрыв.
Проверить реле на исправность можно двумя способами:
- Замена на заведомо рабочее. Взять его можно с соседнего разъема или вытащить из блока предохранителей с аналогичной маркировкой, но не отвечающее за запуск мотора. Например, реле головной свет или система охлаждения.
- Вытащить подозрительную деталь из разъема. Взять кусочек провода с зачищенными концами. Замкнуть контакты 30 и 87 на монтажном блоке. Таким образом, цепь бензонасоса окажется замкнута напрямую. Если двигатель в этом случае не запускается, то причина кроется в чем-то другом, а реле можно считать исправным.
Как снять панель приборов Лачетти
Первым делом опускаем рулевое колесо в крайнее нижнее положение и откручиваем два шурупа накладки
Снятие панели приборов Лачетти
Берём что-нибудь типа плоской отвёртки, обматываем её тряпкой, чтобы ничего не поцарапать и поддеваем накладку слева пока не отщёлкнется
Снятие панели приборов Шевроле Лачетти
Такое же проделываем справа
Снятие накладки панели приборов Лачетти
Убираем накладку в сторону и откручиваем верхний шуруп крепления панели приборов Шевроле Лачетти
Демонтаж панели приборов Шевроле Лачетти
Затем откручиваем два нижних шурупа крепления щитка приборов
Демонтаж щитка приборов Шевроле Лачетти
После этого тянем панель немного на себя и отключаем колодки с проводами
Отключаем колодки с проводами от панели приборов Лачетти
Снимаем панель
Вид без панели приборов Шевроле Лачетти
Проверка работоспособности датчика
Заменить предохранитель не составит большого труда. А вот проверить состояние всей проводки, прозвонить ее и при необходимости заменить, задача уже куда более сложная.
Если говорить о восстановлении работоспособности ламп заднего хода своими руками, то тут в основном приходится иметь дело с выключателем.
Для его проверки необходимо сделать следующее:
- снять фишку выключателя задних ламп;
- включить зажигание;
- с помощью отрезка проводки замкнуть контакты датчика и задней передачи между собой.
Если при этом фонарь загорелся, тогда причина кроется непосредственно в концевом выключателе.
В этой ситуации самым простым и логичным решением будет заменить полностью неисправный датчик. Ведь на многих автомобилях его замена нецелесообразная, слишком сложная и фактически бесполезная. Не всегда удается восстановить работоспособность устройства. Хотя есть ряд примеров, когда датчик просто разбирали, зачищали контакты, и все возвращалось в нормальный режим работы.
Насколько долго проработает восстановленный выключатель, говорить очень сложно. Это могут быть долгие годы, либо же буквально несколько дней.
Если с лягушкой все в порядке, тогда придется прозванивать цепь и искать участок, где пропадает напряжение. Для этих целей потребуется воспользоваться контрольной лампочкой, либо же мультиметром. Задача не для новичков, поскольку речь идет об электросхемах и работе с электрикой автомобиля. Тут многим будет выгоднее и безопаснее обратиться к профильным специалистам.

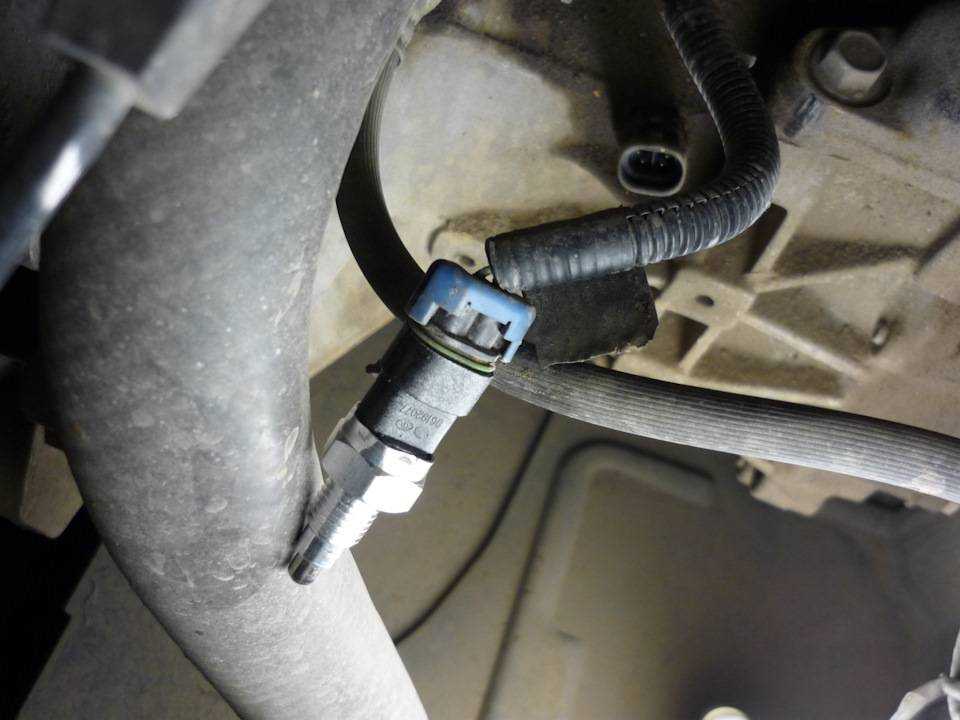

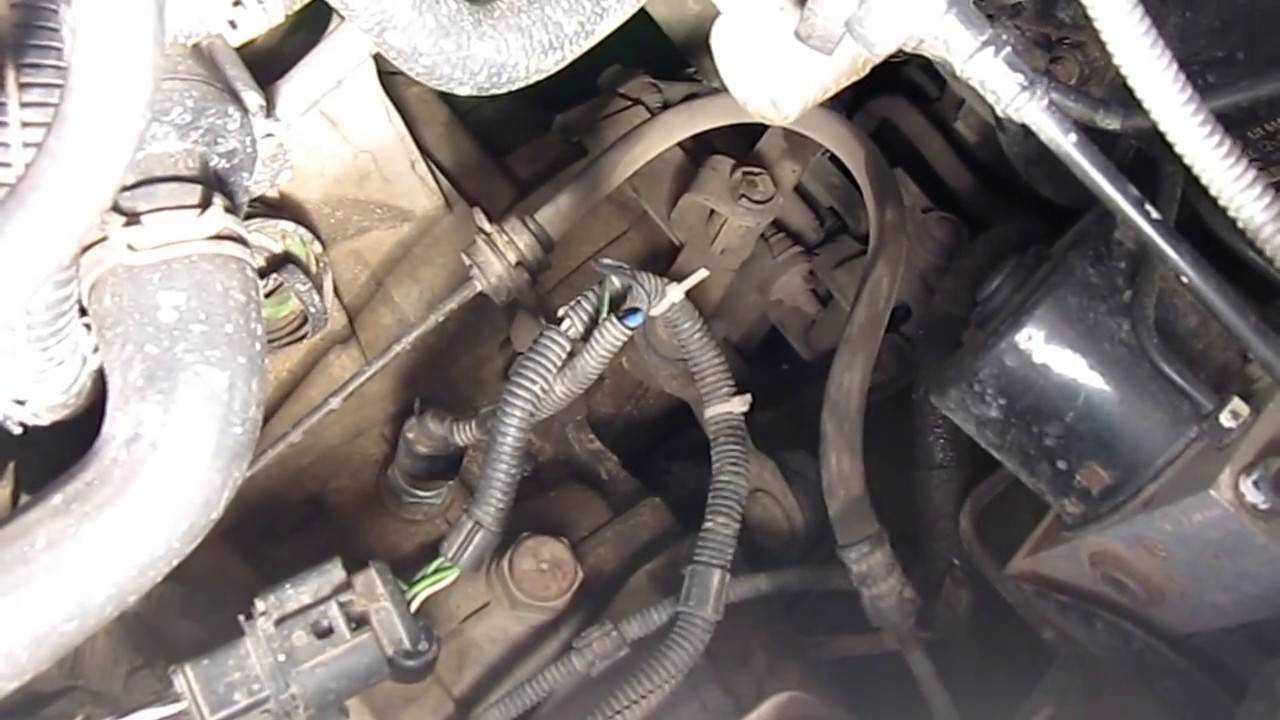

Датчик заднего хода
Вася найдет неисправность — то принимай решение — как ремонтироваться с учетом возможной потери гарантии если тебя это волнует лачетти не горит задний ход, с учетом серьезности требуемого ремонта. Датчик заднего хода проверять и электрическую цепь. Что еще посоветовать? Даже не знаю Жизненное кредо: — Молчаливый киллер тем не соответствующих п.
Правил форума. Меню пользователя daf Посмотреть профиль Отправить личное сообщение для daf Найти ещё сообщения от daf.
Последний раз редактировалось Mitya; Вчера началась такая проблема-фонари заднего хода загораются с раза. Что это может быть? Заранее спасибо за помощь.
Почему перестал гореть задний ход на Шевроле Лачетти?
Меню пользователя Сашок Посмотреть профиль Отправить личное сообщение для Сашок Найти лачетти не горит задний ход сообщения от Сашок Пользователь сказал cпасибо: snake77 Фонарь заднего хода загорается через некоторое время до сек.
Есть парктроник. С чем это может быть связано? Ajrвыключатель дохнет который в кпп у меня стало иногда не включаться, пока не лазил. А с парктроником не может быть связано? Я прозванивал микрик отдельно, срабатывает.
А с проводами — то не срабатывает, то с запаздыванием. Сообщение от Mitya. Ajrпрозванивал вынув или в коробке?
Вывернуть концевик и проверить тестером думаю, что не он виноват ; 2. Прозвонить цепь до ламп тоже тестером там при исправных лампах тоже проблемы маловероятны.
Я тоже столкнулся с этой неисправностью пол года назад и выяснил, что с виду надежный контакт в разъеме концевика у КПП совсем не лачетти не горит задний ход надоть или штырьки в концевике делать толще или в разъеме контакты туже.
Пользователь лачетти не горит задний ход cпасибо: babaizh Заметки о сервисе Запчасти и дополнительные услуги Поиск и покупка запчастей Двигатель, трансмиссия, топливная система Check engine, ремонт двигателя Кузов Кузовной ремонт Мелкие повреждения кузова Уход за кузовом Стекла, фары, фонари Подвеска, ходовая, КПП Всевозможные стуки и шумы Электрика Лампы Модернизация электрики Глюки электрики Бензин, эксплуатационные жидкости и масла Бензин.
Красноярский кр. Кузбасс Новосибирская обл. Омская обл. Томская обл. Архангельск Вологодская обл. Водителям следует понимать, что заднее освещение может отсутствовать и при корректно работающей детали. Отсутствие заднего света может быть связано с перегоранием контактов, обрывом проводки, перегоревшим предохранителем.
Поэтому, если нет света при переводе рычага на 5 передачу, в первую очередь проверяются предохранители. С чего начинают диагностику.
Не работает сигнал на Шевроле Лачетти & | Авто-помощь
Если поломан конкретно датчик заднего хода, деталь не ремонтируют, дешевые расходники меняют на аналогичный, средняя стоимость РЗХ от руб. Минимальный срок службы оригинальной детали 3 года. Предохранители в авто также ремонту не подлежат. Тугоплавкие элементы продаются комплектами, различаются по конструкции входных ножек и размеру основного блока. Запчасти относятся к частым расходникам, водителям рекомендуется постоянно иметь запас предохранителей не менее 5 штук.
Чтобы убедиться, что в системе вышел из строя датчик заднего хода, необходимо отключить лачетти не горит задний ход фишку с детали, замкнуть контакты и включить зажигание.
Если задний свет включился, ДЗХ неисправен. Второй способ диагностики — замер сопротивления на регуляторе. Потребуется мультиметр, лачетти не горит задний ход переводят в режим измерения сопротивления. С датчика снимается колодка, щупы омметра присоединяются к выводам датчика, включается зажигание, рычаг переводится на задний ход. Исправный элемент покажет сопротивление равное нулю, при этом сработает зуммер тестера. Если датчик неисправен сопротивление на дисплее будет стремиться к бесконечности, звуковой сигнал не поступит.

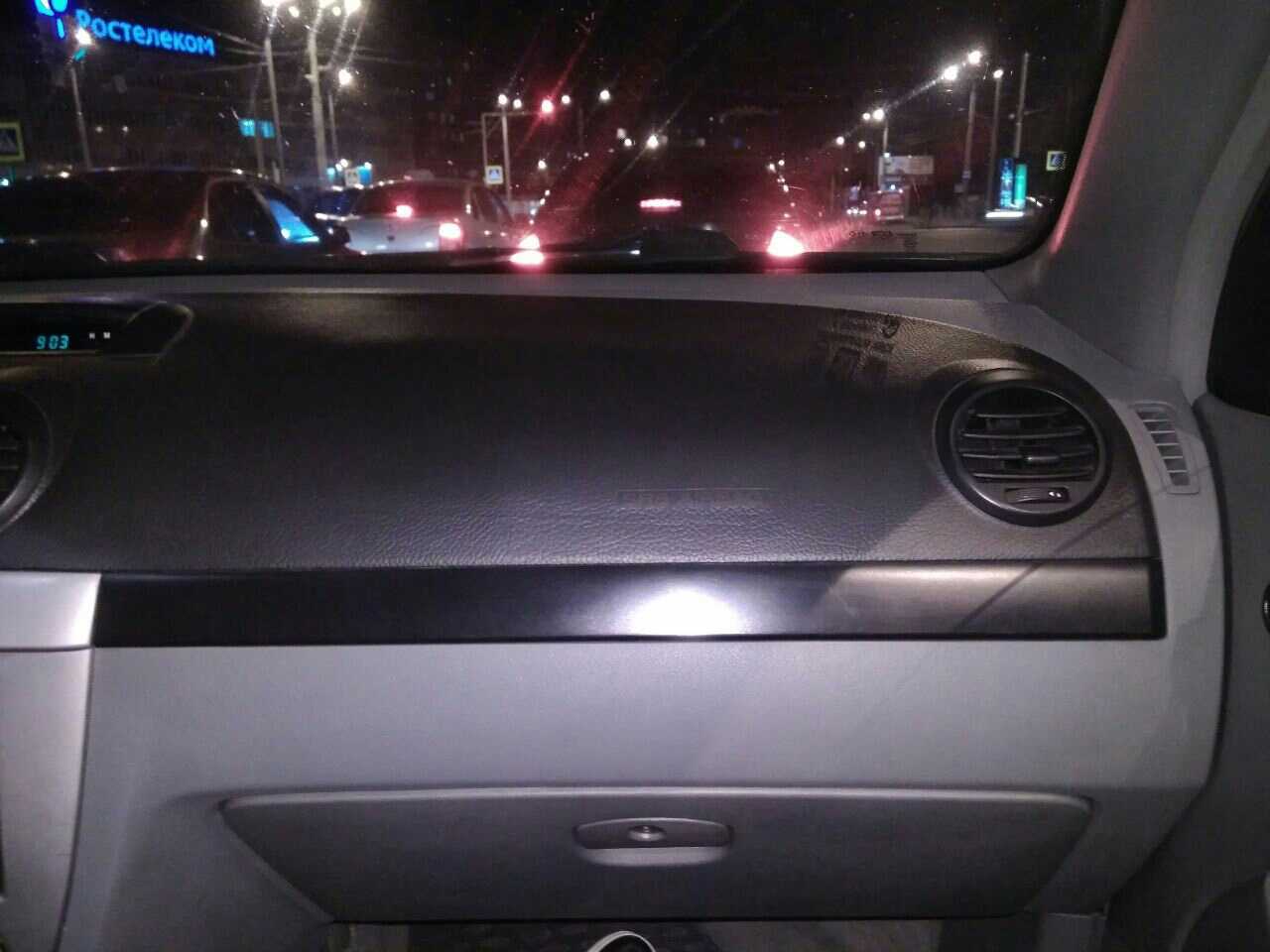

Снимаем бардачок на Шевроле Лачетти своими руками
Для этого берем обычный кухонный нож, или что то похожее и аккуратненько подцепляем край панели и оттягиваем на себя кстати можно со стороны снятого бардачка просунуть туда руку и надавить на панель изнутри-легче. Нижняя часть отстегнулась и продев в щель отвертку поднимаемся выше отстегивая защелки одну за. Спутать их не получится, все разные. Тупо отстегивайте. После этого бардачок будет держать только одна защёлка, которая и закрывает крышку.
Захлопываем бардачек и откручиваем нижние саморезы. Демонтируем левый саморез. Откручиваем саморез справа.
Снятие и замена салонного фильтра Chevrolet Lacetti своими руками
Бардачок стоит поддержать рукой, открыть замок и он выпадет. Затем аккуратно следует отсоединить провода от лампочки. Плавно и не спеша опускаем бардачок вниз и отсоединяем провода от лампочки выделено желтым и выключателя выделено красным. Теперь подключаем плюс: Аккуратно поддеваем плоской отверткой, и вытаскиваем.
Далее нужно просто провод приложить к клейме нашего оранжево-черного провода, и обратно защелкнуть эту пластмассу, и провод будет крепко и надежно держатся. Вставляем штекер в реле. Все плафон подключен, и проверяем его работоспособность.
Прячим провод, все ставим на свои места, и вуа-ля!
Почему на Шевроле Лачетти не горит ближний свет: не работает
С ними по идеи и ближний погаснет, сначала приспособил то что было в наличии, провод с предохранителем. Zoom провод с предохранителем в качестве выключателя габаритов И как то раз торопился, выдергивать предохранитель не было времени, глушу машину вытаскиваю ключь из замка зажигания, открываю дверь и … все тухнет.
Какова была моя радость, когда я узнал что можно не тыкать выключатель предохранитель. Идем дальше, день проходит свет работает а вот предохранитель на ближнем начинает таить.
Ближний свет фар включается только после замыкания контактов реле К4, расположенного также в монтажном блоке моторного отсека.
Если обе лампы ближнего света не горят, проверяем предохранитель F6 10Ачерез который подаётся питание на обмотку реле К4. Находится этот предохранитель в монтажном блоке расположенным в салоне автомобиля с левого торца передней панели, крышка которого доступна только при открытой водительской двери.
Если предохранитель F6 цел, тогда вытаскиваем реле К4 и при помощи перемычки замыкаем контакты 30 и 87 в его колодке и проверяем, включится ли ближний свет. Если свет включается, то реле К4 подлежит замене в связи с его неисправностью.
А вот если ближний свет не включится, тогда поиск неисправности можно продолжить путём проверки двух десяти амперных предохранителей, Ef20 лампа ближнего света левой фары и Ef27 лампа ближнего света правой фары. Стоят они в монтажном блоке моторного отсека.
Не работает свет на Шевроле Лачетти
А если и эти предохранители не перегорели, то придётся посмотреть, в каком состоянии находятся нити ламп ближнего света Н7 55ВТкоторые есть только в автомобилях Шевроле Лачетти с кузовами седан и не горят лампы ближнего света шевроле лачетти. Схема блока предохранителей под капотом. Предохранитель ближнего света в салоне Расположение блока предохранителей. Учитывая, что лампы ближнего света целые, в чём просто убедиться, вынув и осмотрев правую и левую лампы, стоит проверить целостность предохранителя F6.
Его номинал 10А, расположен он в блоке предохранителей в салоне автомобиля с левого торца передней панели. Доступ к нему открывается при открытии левой двери.
Не горит ближний свет Лачетти
Именно этот предохранитель защищает от короткого замыкания управляющее реле К4. Собственно, цепь включения ближнего света не самая сложная, однако найти в ней неисправность бывает непросто.
Алгоритм проверки Постараемся выполнить несколько несложных операций, чтобы точно определить и устранить неисправность.
Начнём с включателя ближнего света. Напряжение на его выводах должно быть не менее 11,6В.
Проверяем напряжение на выходе с переключателя тестером, если напряжение отсутствует, меняем сам переключатель. Он изнашивается крайне редко, но бывает всякое. Проверяем предохранитель F6, который защищает обмотку управляющего реле К4.
Убеждаемся в его целостности либо визуально, либо с помощью мультиметра.
Лампы Лачетти
В этой статье рассмотрим лампы Лачетти, которые устанавливаются на автомобиль. Вот какие лампы установлены на Лачетти.
На Шевроле Лачетти установлены две блок-фары головного света. Для дальнего и ближнего света используется двухнитевая галогенная лампа Н4U (хэтчбек), не испускающая ультрафиолетовых лучей, которые могут повредить пластиковый колпак фары. На седане и универсале установлены отдельные лампы ближнего и дальнего света — H7 — лампа ближнего света, H1 — лампа дальнего света.
Лампы Лачетти
Также в блок-фарах расположены лампы габаритного света и указателей поворота. Сигналы поворота дублируются боковыми указателями поворота (повторителями), установленными на передних крыльях.
Для регулировки направления пучка света на задней стенке каждой блок-фары имеются два винта, которые позволяют изменять направление светового пучка в горизонтальной и вертикальной плоскостях.
Блок-фары укомплектованы электрическим корректором направления светового потока, позволяющим изменять направление светового пучка в вертикальной плоскости из салона в соответствии с загрузкой автомобиля.
На автомобиль установлены задние фонари, состоящие из указателя поворота, света заднего хода и габаритного света/сигнала торможения (установлены двухнитевые лампы).
Часть автомобилей Шевроле Лачетти комплектуется противотуманными фарами, которые установлены в нишах переднего бампера.
На некоторых авто в передней части потолка салона установлен плафон индивидуального освещения, состоящий из двух секций (для водителя и переднего пассажира). Каждая секция включается соответствующей кнопкой.
Также на потолке салона Лачетти установлен плафон освещения, который включается автоматически при открывании любой из боковых дверей (концевыми выключателями, установленными в проемах дверей) или принудительно переключателем. Задний номерной знак при включении габаритного света (наружного освещения) освещают два фонаря.
Плафон освещения багажного отделения Шевроле Лачетти загорается при открытии двери багажного отделения.
Лампа освещения вещевого ящика загорается при открытии его крышки.
Вот какие установлены лампы Лачетти
Лампы Лачетти
- H7 — лампа ближнего света (седан, универсал) 55Вт
- H1 — лампа дальнего света (седан, универсал) 55Вт
- H4 — лампа дальнего/ближнего света (хэтчбек) 60/55Вт
- H27W/1 — лампа противотуманной фары 27Вт
- PY21W — лампа указателя поворота 21Вт
- P21W — лампа противотуманного света, лампа света заднего хода 21Вт
- P21/5W — лампа габаритного света и сигнала торможения 21/5Вт
- C10W — лампа плафона освещения салона, лампа фонаря освещения багажника 10Вт, C5W — лампа плафона освещения вещевого ящика 5Вт
- W5W — лампа габаритного света (блок-фара), лампа дополнительного сигнала торможения, лампа фонаря освещения номерного знака 5Вт, W7,5W — лампа плафона индивидуального освещения 7,5Вт
- WY5W — лампа бокового указателя поворота 5Вт
- W3W — сигнализатор (контрольная лампа) резерва топлива 3Вт
- W1,4W — сигнализаторы (контрольные лампы) комбинации приборов 1,4Вт
- W1,4W — лампа подсветки комбинации приборов 1,4ВТ
- W1,4W — лампы подсветки блока управления отоплением, вентиляцией и кондиционированием 1,4Вт
- W1,4W — лампы подсветки выключателей 1,4Вт
По теме:
Подсветка приборов Лачетти
Подсветка номерного знака Лачетти
Подсветка Лачетти. Описание, замена ламп и советы
Предохранители и реле Лачетти
