Почему не проворачивается ключ в замке
Зная конструкцию личинки замка, нетрудно догадаться, что причиной клина может быть только износ самого ключа или износ секреток (кодовых штифтов или сувальд). В редких случаях изнашивается силуминовый корпус, но в Chevrolet Lacetti такого не замечено.
Кроме этого, ключ может не проворачиваться из-за разрушения пружин, которые возвращают секретки на место, когда мы достаем ключ из замка. Если же ключ из замка все же вынимается, то причина, скорее, в износе самих сувальд. В замке Лачетти их восемь штук, каждая из которых подогнана под определенную борозду в ключе.
Ключ можно исключить из списка подозреваемых, если запасной вставляется нормально, но тоже не проворачивает сердцевину. Если же запасной ключ с минимальным износом срабатывает, нам повезло, можно просто заказать новый.
Если же нет, придется разбирать личинку и выяснять причину неисправности. С другой стороны, ничего не мешает купить новый замок, но это чревато заменой всех личинок на автомобиле — в дверях, багажнике, бардачке.
Это во-первых, а во-вторых, придется переустанавливать плату иммобилайзера (чип), расположенный в ключе. Удовольствие не из дешевых, поэтому логичнее было бы разобраться с нерабочей личинкой.
ЭБУ Шевроле Лачетти – принцип работы
При обнаружении неисправности, во избежание негативных последствий (прогорание поршней из-за детонации, повреждение каталитического нейтрализатора в случае возникновения пропусков воспламенения топливовоздушной смеси, превышение предельных значений по токсичности отработавших газов и пр.), ЭБУ переводит систему на аварийные режимы работы.
Суть их состоит в том, что при выходе из строя какого-либо датчика или его цепи блок управления двигателем применяет замещающие данные, хранящиеся в его памяти.
Если система исправна, то при включении зажигания сигнализатор должен загореться — таким образом, ЭБУ проверяет исправность сигнализатора и цепи управления.
Прошивка ЭБУ Шевроле Лачетти
После пуска двигателя сигнализатор должен погаснуть, если в памяти ЭБУ отсутствуют условия для его включения. Включение сигнализатора при работе двигателя информирует водителя о том, что бортовая система диагностики обнаружила неисправность, и дальнейшее движение автомобиля происходит в аварийном режиме.
При этом могут ухудшиться некоторые параметры работы двигателя (мощность, приемистость, экономичность), но движение с такими неисправностями возможно, и автомобиль может самостоятельно доехать до СТО.
Если неисправность носила временный характер, электронный блок управления выключит сигнализатор в течение трех поездок без неисправностей.
Коды неисправностей (даже если сигнализатор погас) остаются в памяти блока и могут быть считаны с помощью специального диагностического прибора — сканера, подключаемого к колодке диагностики.
Информационные значки
Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:
Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.
Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.
Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.
Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).
Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.
Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.
Подсветка приборов Лачетти & | Мой Лачетти
Подсветка приборов Лачетти. Замена ламп

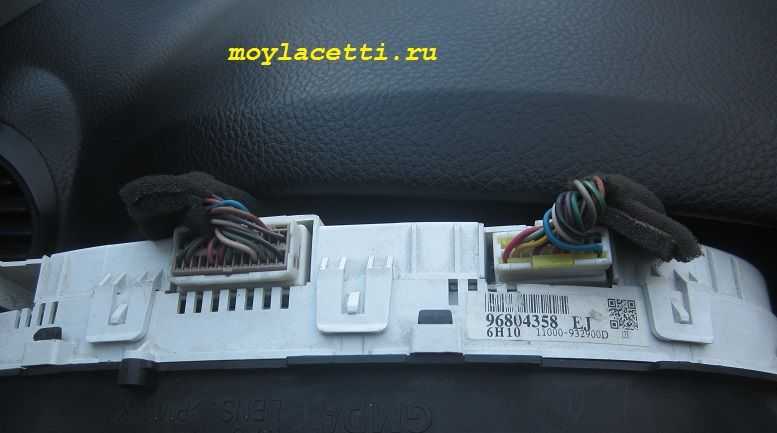

Вид сзади панели приборов
Если ничего подходящего нет, тогда отщёлкиваем защёлки по периметру…
Разборка панели приборов Шевроле Лачетти
Разборка панели приборов Лачетти
Снимаем заднюю крышку видим вот что
Чтобы извлечь лампу, необходимо провернуть её держатель на четверть оборота против часовой стрелки. На лампы одеты светофильтры.
Чтобы проверить исправность лампы можно воспользоваться либо мультиметром, либо подключить её напрямую к аккумулятору.
В данном случае оказались неисправны сразу три лампы.
Примечание: Лампы приварены к контактам держателя, поэтому лучше купить новые сразу с держателем и светофильтром, так как он иногда сильно прилипает к колбе лампы и его очень сложно снять не повредив.
Предохранители шевроле лачетти описание характеристики и фото
3) ЦЕПЬ ЛАМП (ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА И ПЕРЕДНИХ/ЗАДНИХ СТОЯНОЧНЫХ ОГНЕЙ) : СЕДАН
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 21, белый) | Кузов — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С104 (контакт 24, белый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С202 (контакт 89, белый) | Приборная панель — кузов | Левая часть пространства для ног водителя |
| С401 (контакт 8, белый) | Багажник — кузов | Внутренняя правая панель багажника |
| С402 (контакт 6, белый) | Крышка багажника — кузов | Внутренняя правая панель багажника |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G201 | Приборная панель | С левой стороны блока предохранителей на приборной панели |
| G302 | Кузов | Под левой задней стойкой |
| G401 | Багажник | Центральная нижняя панель багажника |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
5) ЦЕПЬ ЛАМП (ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА И ПЕРЕДНИХ/ЗАДНИХ СТОЯНОЧНЫХ ОГНЕЙ) : УНИВЕРСАЛ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 21, белый) | Кузов — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С104 (контакт 24, белый) | Передняя часть кузова — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С202 (контакт 89, белый) | Приборная панель — кузов | Левая часть пространства для ног водителя |
| С403 (контакт 4, белый) | Удл. задней двери — кузов | Внутренняя сторона левой задней стойки |
| С404 (контакт 8, белый) | Удл. задней двери — кузов | Внутренняя сторона левой задней стойки |
| С405 (контакт 8, белый) | Удл. задней двери — задняя дверь | С левой стороны рядом с двигателем заднего стеклоочистителя |
| С406 (контакт 4, белый) | Удл. задней двери — задняя дверь | С левой стороны рядом с двигателем заднего стеклоочистителя |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G201 | Приборная панель | С левой стороны блока предохранителей на приборной панели |
| G303 | Кузов | Под правым задним комбинированным фонарем |
| G304 | Кузов | Под левым задним комбинированным фонарем |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
Предохранители и реле в салоне шевроле лачетти
Блок с предохранителями
Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.
p, blockquote 40,0,0,0,0 —>
p, blockquote 41,0,0,0,0 —>
Схема блока с предохранителями
p, blockquote 42,0,0,1,0 —>
p, blockquote 43,0,0,0,0 —>
Таблица с расшифровкой
p, blockquote 44,0,0,0,0 —>
| F1 | 10А AIRBAG — Электронный блок управления подушками безопасности |
| F2 | 10А ЕСМ — Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля |
| F3 | 15А TURN SIGNAL — Выключатель аварийной сигнализации, указатели поворота |
| F4 | 10А CLUSTER — Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера* |
| F5 | Резерв |
| F6 | 10А ENG FUSE — Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электро стеклоподъемников, реле включения фар головного света |
| F7 | 20А HVAC — Реле включения электро вентилятора климатической установки, выключатель кондиционера, система климат — контроля* |
| F8 | 15А SUNROOF — Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши* |
| F9 | 25А WIPER — Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя |
| F10 | 10А HANDS FREE — Громкая связь |
| F11 | 10А ABS — Блок управления АБС. исполнительный блок АБС |
| F12 | 10А IMMOBILIZER — Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя |
| F13 | 10А Блок управления автоматической коробкой передач* |
| F14 | 15А HAZARD — Выключатель аварийной сигнализации |
| F15 | 15А ANTI-THEFT — Электронный блок управления противоугонной сигнализацией |
| F16 | 10А DIAGNOSIS — Диагностический разъем |
| F17 | 10А AUDIO/ CLOCK — Аудиосистема, часы |
| F18 | 15А EXTRA JACK — Дополнительная розетка |
| F19 | 15А CIGAR LIGHTER — Предохранитель прикуривателя |
| F20 | 10А BACK-UP — Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач* |
| F21 | 15А REAR FOG — Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение |
| F22 | 15А ATC/ CLOCK — Часы, система климат-контроля*, выключатель кондиционера* |
| F23 | 15А AUDIO — Аудиосистема |
| F24 | 10А IMMOBILIZER — Иммобилайзер |
Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.
p, blockquote 46,0,0,0,0 —>
p, blockquote 47,0,0,0,0 —>
Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.
p, blockquote 48,0,0,0,0 —>
p, blockquote 49,0,0,0,0 —>
В открывшемся пространстве надо найти нужный кронштейн.
p, blockquote 50,0,0,0,0 —>
p, blockquote 51,0,0,0,0 —>
Назначение
p, blockquote 52,0,0,0,0 —>
- блок управления системой защиты аккумуляторной батареи;
- прерыватель указателей поворотов;
- реле включения противотуманного света в задних фонарях;
- реле блокировки стартера (для автомобилей с автоматической коробкой передач).
В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.
p, blockquote 53,0,0,0,0 —>
Дополнительные комментарии для устранения ошибки P0661
Поскольку при диагностировании данной ошибки, скорее всего, придется иметь дело с большим количеством электрических проводов, рекомендуется сразу заменить весь жгут проводов, а не проверять и ремонтировать каждый провод по отдельности.
Нужна помощь с кодом ошибки P0661?
Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89
Источник
Замена предохранителей на Chevrolet Lacetti
Для удобного пребывания в салоне автомобиля, а в нашем случае в Шевроле Лачетти, вы должны быть уверены в его безопасности и прекрасном техническом состоянии.
Порой случается так, что можно избавиться от досадной неисправности, сказывающейся на безопасности и комфорте поездки, просто заменив предохранители Шевроле Лачетти, находящиеся в определенном блоке.
Существует большая вероятность, что поломка дворников на Лачетти хэтчбек либо седан или передние неработающие огни лишь последствия неисправности предохранителя.
Для их замены, когда требуется плавка, не нужны никакие специализированные приспособления или аппараты. Не забывайте о том, что использование только штатных инструментов – обязательное условие. Перемычная проволока в блоке предохранителя является причиной больших проблем, способных вывести огромный узел машины из строя.
Поломки предохранительного блока – одна из самых распространенных причин неполадок с электрикой в Chevrolet Lacetti.
Именно поэтому в первую очередь обратите внимание на предохранители, если случился отказ электрического модуля
Блок реле и предохранителей в моторном отсеке
Главный предохранительный блок на модели 2008 года, как и на большинстве других, находится под крышкой капота. Пара креплений из пластмассы, легко снимающихся без малейших усилий, держат крышку модуля.
В данной части машины присутствует пинцет со специальным назначением – замена предохранителей Шевроле Лачетти .
Оставшиеся предохранительные элементы были перенесены инженерами в другой блок, расположенный в области края приборной панели.
Электросхема на русском для Шевроле Лачетти универсала представлена фото ниже.
Схема наглядно показывает отсек мотора. Таким образом выглядит блок предохранителей вместе с реле под капотом.
Всего в Шевроле Лачетти используется тридцать один предохранитель.
Схема соединений комбинации приборов Chevrolet Lacetti

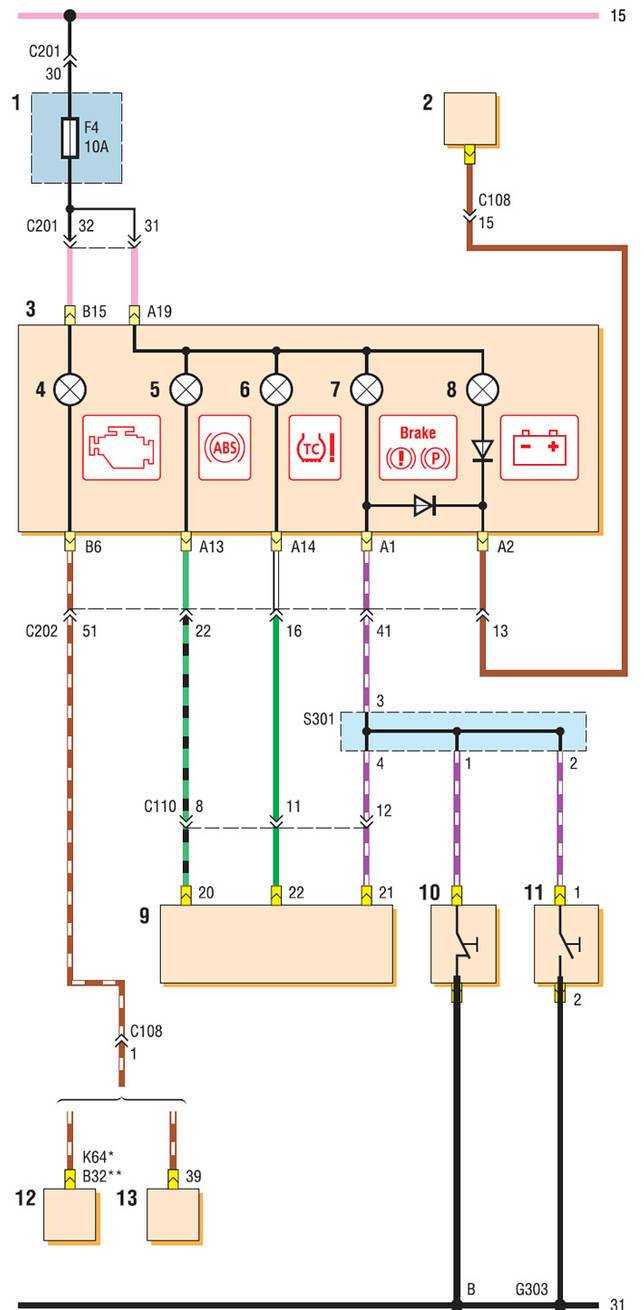

Схема соединений комбинации приборов (начало): 1 — монтажный блок предохранителей в салоне; 2 — генератор; 3 — комбинация приборов; 4 — сигнализатор неисправности системы управления двигателем; 5 — сигнализатор неисправности ABS; 6 — сигнализатор неисправности антипробуксовочной системы; 7 — сигнализатор включения стояночного тормоза и неисправности тормозной системы; 8 — сигнализатор отсутствия заряда аккумуляторной батареи; 9 — блок управления ABS; 10 — выключатель сигнализатора стояночного тормоза; 11 — датчик уровня тормозной жидкости; 12 — ЭБУ MR-140 или HV-240; 13 — ЭБУ Sirius D4
* ЭБУ MR-140** ЭБУ HV-240

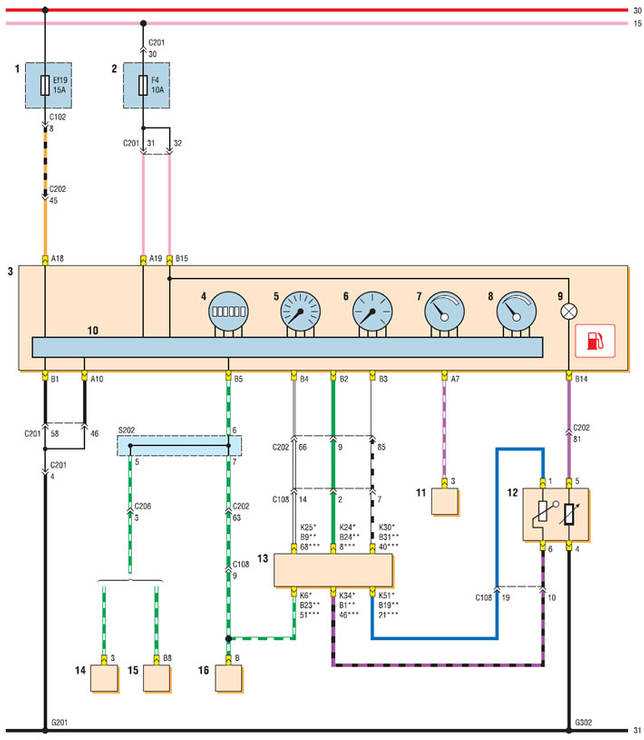

Схема соединений комбинации приборов (продолжение): 1 — монтажный блок предохранителей в салоне; 2 — комбинация приборов; 3 — сигнализатор неисправности гидроусилителя рулевого управления; 4 — сигнализатор включения режима «HOLD»; 5 — сигнализатор непристегнутого ремня безопасности водителя; 6 — сигнализатор недостаточного (аварийного) давления масла в двигателе; 7 — сигнализатор неисправности подушек безопасности; 8 — блок управления гидроусилителем рулевого управления; 9 — предупредительный сигнал; 10 — блок управления подушками безопасности; 11 — блок управления АКП (с ЭБУ MR-140 или HV-240); 12 — блок управления АКП (с ЭБУ Sirius D4);13 — выключатель сигнализатора непристегнутого ремня безопасности водителя; 14 — датчик давления масла
Схема соединений комбинации приборов (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — реле включения противотуманного света в задних фонарях; 3 — реле противотуманных фар; 4 — выключатель противотуманных фар; 5 — комбинация приборов; 6 — сигнализатор незакрытой крышки багажника; 7 — сигнализатор незакрытой двери; 8 — сигнализатор включения ламп противотуманного света в задних фонарях; 9 — сигнализатор включения противотуманных фар; 10 — блок управления автомобильной противоугонной системой; 11 — выключатель плафона освещения багажника; 12 — концевой выключатель плафона у задней правой двери; 13 — концевой выключатель плафона у задней левой двери; 14 — концевой выключатель плафона у правой передней двери; 15 — концевой выключатель плафона у левой передней двери
Схема соединений комбинации приборов (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — выключатель аварийной сигнализации; 3 — переключатель света фар в левом подрулевом переключателе; 4 — выключатель указателей поворотов в левом подрулевом переключателе; 5 — комбинация приборов; 6 — сигнализатор указателей левого поворота; 7 — сигнализатор указателей правого поворота; 8 — сигнализатор включения дальнего света фар; 9 — лампы подсветки приборов; 10 — регулятор яркости подсветки приборов
Схема соединений комбинации приборов (окончание): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — комбинация приборов; 4 — дисплей одометра; 5 — спидометр; 6 — тахометр; 7 — указатель температуры охлаждающей жидкости; 8 — указатель уровня топлива; 9 — сигнализатор резерва топлива; 10 — блок управления комбинацией приборов; 11 — предупредительный сигнал; 12 — топливный модуль; 13 — ЭБУ; 14 — датчик скорости автомобиля (с ЭБУ Sirius D4); 15 — блок управления АКП (с ЭБУ MR-140 или HV-240); 16 — датчик скорости автомобиля (механическая КП)
* ЭБУ MR-140** ЭБУ HV-240*** ЭБУ Sirius D4
Видео про «Схема соединений комбинации приборов» для Chevrolet Lacetti
Замена лампочек в приборной панели Chevrolet Lacetti
https://youtube.com/watch?v=XgnrWMiDygM
Масса ЭБУ. Решаем проблему
Chevrolet Lacetti — Не работает подсветка доски,правый габарит, и задние противотуманные фары
Инструкция по обслуживанию Шевроле Лачетти 1
Доводим до Ума Шевроле Лачетти
Особенности панели приборов на автомобилях Шевроле
Схема соединений комбинации приборов Chevrolet Lacetti
Схема соединений комбинации приборов (начало): 1 — монтажный блок предохранителей в салоне; 2 — генератор; 3 — комбинация приборов; 4 — сигнализатор неисправности системы управления двигателем; 5 — сигнализатор неисправности ABS; 6 — сигнализатор неисправности антипробуксовочной системы; 7 — сигнализатор включения стояночного тормоза и неисправности тормозной системы; 8 — сигнализатор отсутствия заряда аккумуляторной батареи; 9 — блок управления ABS; 10 — выключатель сигнализатора стояночного тормоза; 11 — датчик уровня тормозной жидкости; 12 — ЭБУ MR-140 или HV-240; 13 — ЭБУ Sirius D4
* ЭБУ MR-140 ** ЭБУ HV-240
Схема соединений комбинации приборов (продолжение):
1 — монтажный блок предохранителей в салоне; 2 — комбинация приборов; 3 — сигнализатор неисправности гидроусилителя рулевого управления; 4 — сигнализатор включения режима «HOLD»; 5 — сигнализатор непристегнутого ремня безопасности водителя; 6 — сигнализатор недостаточного (аварийного) давления масла в двигателе; 7 — сигнализатор неисправности подушек безопасности; 8 — блок управления гидроусилителем рулевого управления; 9 — предупредительный сигнал; 10 — блок управления подушками безопасности; 11 — блок управления АКП (с ЭБУ MR-140 или HV-240); 12 — блок управления АКП (с ЭБУ Sirius D4);13 — выключатель сигнализатора непристегнутого ремня безопасности водителя; 14 — датчик давления масла
Схема соединений комбинации приборов (продолжение):
1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — реле включения противотуманного света в задних фонарях; 3 — реле противотуманных фар; 4 — выключатель противотуманных фар; 5 — комбинация приборов; 6 — сигнализатор незакрытой крышки багажника; 7 — сигнализатор незакрытой двери; 8 — сигнализатор включения ламп противотуманного света в задних фонарях; 9 — сигнализатор включения противотуманных фар; 10 — блок управления автомобильной противоугонной системой; 11 — выключатель плафона освещения багажника; 12 — концевой выключатель плафона у задней правой двери; 13 — концевой выключатель плафона у задней левой двери; 14 — концевой выключатель плафона у правой передней двери; 15 — концевой выключатель плафона у левой передней двери
Схема соединений комбинации приборов (продолжение):
1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — выключатель аварийной сигнализации; 3 — переключатель света фар в левом подрулевом переключателе; 4 — выключатель указателей поворотов в левом подрулевом переключателе; 5 — комбинация приборов; 6 — сигнализатор указателей левого поворота; 7 — сигнализатор указателей правого поворота; 8 — сигнализатор включения дальнего света фар; 9 — лампы подсветки приборов; 10 — регулятор яркости подсветки приборов
Схема соединений комбинации приборов (окончание):
1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — комбинация приборов; 4 — дисплей одометра; 5 — спидометр; 6 — тахометр; 7 — указатель температуры охлаждающей жидкости; 8 — указатель уровня топлива; 9 — сигнализатор резерва топлива; 10 — блок управления комбинацией приборов; 11 — предупредительный сигнал; 12 — топливный модуль; 13 — ЭБУ; 14 — датчик скорости автомобиля (с ЭБУ Sirius D4); 15 — блок управления АКП (с ЭБУ MR-140 или HV-240); 16 — датчик скорости автомобиля (механическая КП)
* ЭБУ MR-140 ** ЭБУ HV-240 *** ЭБУ Sirius D4
Видео про «Схема соединений комбинации приборов» для Chevrolet Lacetti
Замена лампочек в приборной панели Chevrolet Lacetti
Масса ЭБУ. Решаем проблему
Chevrolet Lacetti — Не работает подсветка доски,правый габарит, и задние противотуманные фары
Инструкция по обслуживанию Шевроле Лачетти 1
Лачетти: ошибки на панели
Полный список неисправностей автомобиля содержит сотни позиций, что тяжело для восприятия. Ниже приведены только самые распространенные ошибки, попадающиеся во время диагностики автомобиля.
| Номер | Описание |
| 0030/0036 | Не работает цепь датчика кислорода для 1 и 2 |
| 0107/0108 | Низкий/высокий показатель давления во впускном коллекторе. |
| 0112/0113 | ДТВВ низкий или высокий сигнал. |
| 0122/0123 | ДПДЗ неисправен. |
| 0171/0172 | Слишком бедная/богатая топливная смесь. |
| 0222/0223 | Поломки в регуляторе дроссельной заслонки. |
| 0261-0271 | Нарушение в работе форсунок. |
| 0300 | Имеются множественные пропуски зажигания. |
| 0327 | Неисправность датчика детонации. |
| 0335 | ДПКВ отказал или повреждена его проводка. |
| 0351/0352 | Неисправности в цепях зажигания. |
| 0403 | Неисправен клапан рециркуляции отработанных газов. |
| 0420 | Нейтрализатор забился или отказал. |
| 0444 | Клапан продуквки адсорбера неисправен. |
| 0462/0463 | Топливный датчик неисправен. |
| 0480 | Поломка в реле контроля оборотов вентилятора радиатора. |
| 0501 | Обрыв цепи датчика скорости автомобиля. |
| 0510 | Цепь регулировки дроссельной заслонки неисправна. |
| 0628/0629 | Проблемы в модуле топливного насоса. |
| 0700 | Нарушение в работе АКПП |
| 1390 | Поломка в цепи датчика неровной дороги. |
| 1396 | Датчик АКБ неправильный сигнал. |
| 1504 | Датчик скорости оборван или поврежден. |
| 1628 | Потеря связи с иммобилайзером. |
| 1650 | Индикаторная лампа неисправна. |
Советы для автомобилистов
На некоторых комплектациях легковых автомобилей Шевроле Лачетти (Chevrolet Lacetti), кроме прикуривателя, расположенного на передней консоли справа от пепельницы, есть ещё одно аналогичное гнездо в нише консоли, которое можно использовать в качестве розетки для подсоединения дополнительных устройств, которым требуется питание от источников тока, имеющихся на автомобиле. Хорошо то, что эти гнёзда получают питание через разные предохранители F18 и F19, номинал которых равен пятнадцати амперам.
Чаще всего гнездо прикуривателя перестаёт работать из-за перегорания предохранителя F19 (15А), расположенного в монтажном блоке, находящемся в торце левой стороны передней панели. Чтобы до него добраться, нужно распахнуть левую переднюю дверь автомобиля и открыть крышку монтажного блока. Предохранитель синего цвета F19 стоит в правом ряду, третьим сверху, а перегорает он из-за короткого замыкания в гнезде прикуривателя.
Если после замены перегоревшего предохранителя F19 и проверочного включения прикуривателя в работу, которое нужно делать при включённом зажигании, этот предохранитель вновь перегорает, то гнездо прикуривателя придётся снять с передней консоли и найти причину короткого замыкания. Чаще это происходит из-за того, что одна из положительных пластин коснулась корпуса гнезда, которое подсоединяется на «массу» автомобиля. В этом случае, при помощи плоской отвертки необходимо немного отогнуть внутрь эту пластину и гнездо вновь будет готово к работе.
Возможна и более серьёзная неисправность, когда на обратной стороне гнезда плавится специально установленная шайба из легко плавящегося материала, предназначенная для защиты от возникновения возгорания, которое может возникнуть из-за перегрева плюсового контакта. Такое гнездо прикуривателя придётся выкинуть, а вместо него поставить новое гнездо.
Иногда, при включении прикуривателя, он не может зафиксироваться в гнезде и обратно возвращается в выключенное положение. Происходит это по причине того, что сильно разогнулись два усика закреплённых на центральном положительном контакте, предназначенных для фиксации прикуривателя во включенном положении. Для восстановления работоспособности гнезда прикуривателя их нужно вернуть в исходное положение при помощи плоской отвёртки. Только делать это нужно с вытащенным из монтажного блока предохранителем F19, чтобы не произошло короткое замыкание.
На Шевроле Лачетти есть два гнезда, которые можно использовать как для прикуривания, так и в качестве питания для подключения различных внешних устройств.
Три группы приборов
При выполнении комплексной диагностики задействовано сложное оборудование – три основные группы приборов и каждая со своими задачами.
Принципиальным отличием диагностики автомобиля от его технического обслуживание является отсутствие требований к нормативным временным показателям ее проведения, а также к пробегу автомобиля.
Т.е. Вы можете остановиться прямо в пути и использовав специальные приборы тут же провести диагностику своего автомобиля, если конечно они у Вас есть.
Таким образом, на участке диагностики должен находиться:
- Мотортестер;
- Сканер;
- Газоанализатор.
Поговорим о каждом из этих устройств отдельно.

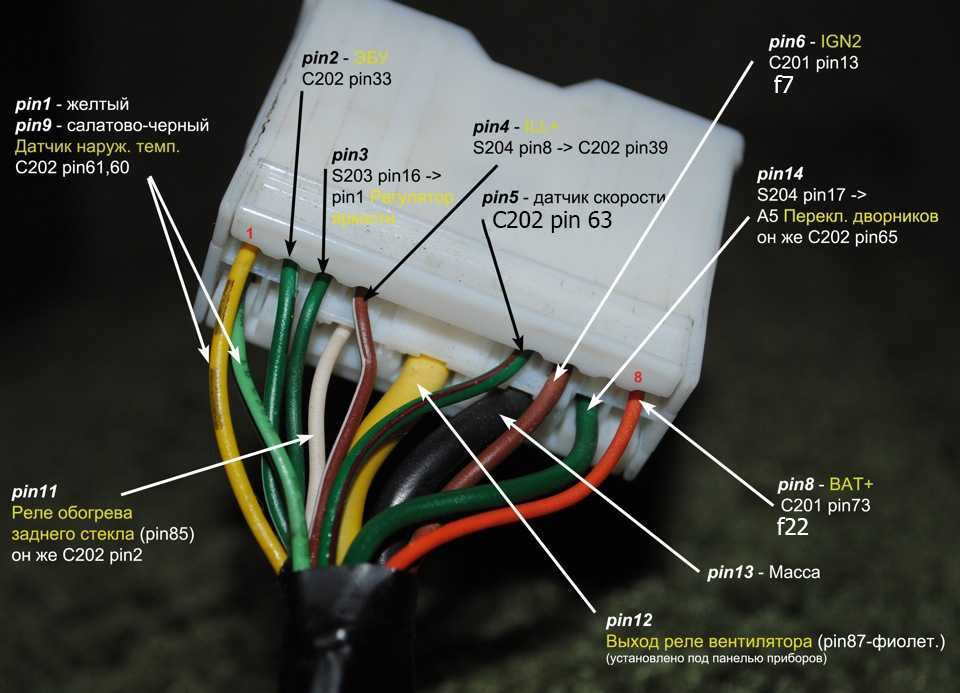

ЦЕПЬ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ, ТАХОМЕТРА, ТОПЛИВНОГО ДАТЧИКА, СЧЕТЧИКА ПРОБЕГА, СПИДОМЕТРА И КОНТРОЛЬНОЙ ЛАМПЫ РЕЗЕРВА ТОПЛИВА: SIRIUS D4
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 11, белый) | Кузов — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С108 (контакт 24, черный) | Кузов — двигатель | Слева от блока предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С202 (контакт 89, белый) | Приборная панель — кузов | Левая часть пространства для ног водителя |
| S202 (черн.) | Приборная панель | За комбинацией приборов |
| G201 | Приборная панель | С левой стороны блока предохранителей на приборной панели |
| G302 | Кузов | Под левой задней стойкой |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
S202
Схема электрооборудования Chevrolet lacetti (шевролет лачетти).
Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.
Схема выключателя замка зажигания
Запуска двигателя и зарядки аккумулятора.
Система зажигания.
Датчики (2) системы управления двигателем.
Датчики (1) системы управления двигателем.
Топливный насос и форсунки.
Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.
Топливный модуль, клапан системы рециркуляции отработавших газов.
Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.
Электровентилятор (1) системы охлаждения двигателя.
Электровентилятор (2) системы охлаждения двигателя.
Габаритное освещение и подсветка номерного знака.
Подсветка приборов и органов управления (без регулятора яркости).
Подсветка приборов и органов управления (с регулятором яркости).
Ближний и дальний свет фар.
Электрокорректор фар.
Противотуманные фары и фонари.
Сигналы торможения.
Аварийная сигнализация.
Звуковой сигнал.
Освещение салона.
Освещение салона с задержкой выключения.
Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).
Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).
Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).
Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).
Обогрев заднего стекла и боковых зеркал заднего вида.
Электропривод боковых зеркал заднего вида.
Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).
Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).
Электропривод складывания зеркал.
Система автоматического включения ближнего света фар.

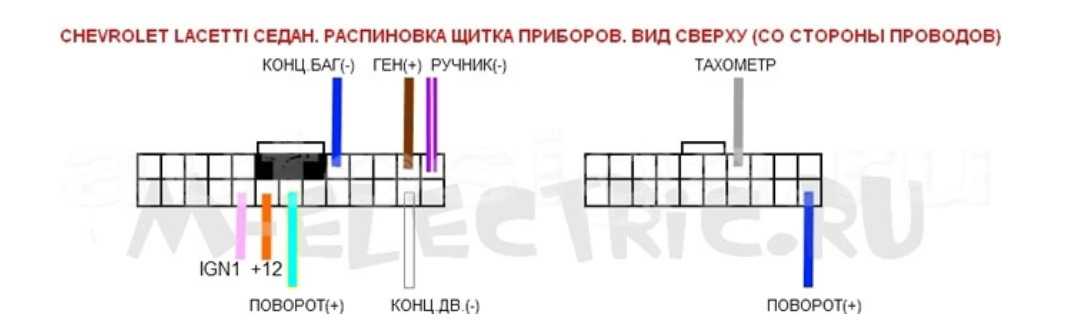

Щиток приборов (электрические цепи приборов).
Щиток приборов (электрические цепи контрольных ламп 1).
Щиток приборов (электрические цепи контрольных ламп 2).
Щиток приборов (электрические цепи контрольных ламп 3).
Щиток приборов (электрические цепи контрольных ламп 4).
Электронные часы.
Блок управления климатической установкой (автомобили без климат-контроля).
Блок управления климатической установкой (автомобили с кондиционером).
Где находится диагностический разъем Шевроле Нива
Сама по себе компьютерная диагностика распространилась на Западе много лет назад, а в нашей стране это понятие только внедряется в сознание автомобилистов. Преимущества такого метода в том, что он автоматизирует многие процессы во время выявления причины поломки машины. Принцип действия при этом мало отличается от стандартных схем поиска неисправностей. Во время такой диагностики вычислительные приборы подключают к разным деталям автомобиля и тестируют их на наличие неисправностей. Все результаты появляются на экране, после этого разрабатывается дальнейший план ремонтных работ. Основной плюс такой системы поиска поломок заключается в огромной экономии времени, которое могло бы быть затрачено на поиски поломки. Результаты всегда очень точные, таким образом, план ремонта будет максимально эффективным.
Так как компьютер – это все та же машина, то иногда сбои бывают и у него. Иногда компьютер не может найти поломку в двигателе, поэтому рассчитывать на такую диагностику на все 100% не стоит, хотя такой способ поиска в своем большинстве точен и быстр. Бывает и так, что компьютер сообщает о неисправности всей системы, хотя по факту нужно прикрутить гайку.
Такая диагностика развивается весьма стремительно, и разработки профессионалов ведут к тому, чтобы подобный способ поиска неполадок стал основным.
Для проведения такой диагностики не так много и понадобится, а именно:
- компьютер возле автомобиля;
- К-Лайн адаптер;
- удлинитель от розетки до машины;
- специальные программы.
Чтобы такую диагностику провести, нужно отыскать компьютерный разъем в автомобиле. В разных машинах его расположение отличается. Он может находиться и под капотом, и в салоне машины.
Диагностический разъем в автомобиле Шевроле Нива расположен справа внизу от руля. А распиновка находится под торпедой на стороне водителя.
Как видите, знать расположение диагностического разъема в своей машине необходимо, так как именно он помогает проверять автомобиль на неисправность очень быстро и качественно благодаря такой разработке, как компьютерная диагностика.
