Не горят лампы заднего хода лачетти
Привет…Выйдя с утра на работу, а это рань темная 5:30 утра, я как обычно сел немного прогрелся и уже был готов сдавать назад, как заметил что вроде не горит задний ход. Не было времени разбираться уехал. Вечером по приезду с работы встал задом к сугробу и все же понял что рилли не фурычит освещение заднего хода.Потом вывел законамерность, на холодную не работает, а на горячую все гуд…Воспользовавшись поиском на Д2 пришел к выводу что скорее всего вышел из строя датчик заднего хода… Сходил взял очиститель карбюратора не дорогой (что было то и взял) и по приезду начал снимать этот датчик, откручивается ключём на 19, достаточно сдернуть, потом идёт руками. Вот его месторасположение…
Занёс домой этот концевик и понажимав на него, понял что он не в порядке (не много закусывал) буквально раз 5 пшикнув на него пришел к выводу что так его не особо очистишь.
Взял изопропиловый спирт прошелся щеткой по внешним контактам и буквально по капельке лил сверху, попутно нажимая, что бы жижа прошла во внутрь (влезло много)
Делать нех) сидел смотрел кинчик и нажимал этот концевик как антистресс прям)))Ну и в итоге он сейчас так легко и плавно ходит. Поставил все работает.Знаю что возможно временное решение и что проще заказать и стоит копейки: не оригинал 100 против 280 оригинала. Дело не в этом, хотел понять, в этом ли проблема вообще. Теперь уверен что в этом и если он сдохнет то уже поставлю новый) потом узнал что можно было проверить неисправность по другому просто засунув перемычку в фишку, тем самым замкнув контакты)А в ближайшее время замена ГРМ.По запчастям пока к этому наборчику лежит)Спасибо maxx096 за помощь с определением запчастей)
Листая д2 проявил интерес ко вкладке топ Лачетти… Выбрал свой город и оказалась что я на первом (улыбнуло)
Недавно заметил, что при включении задней скорости не горят задние фонари. Не подскажите где искать причину.
Ответ: Если не горят фонари задней передачи, причин может быть несколько. Одна из распространенных — это предохранитель, который перегорел. Чтобы убедится в этом необходимо открыть лючок монтажного блока, который находится в боковой части торпеды со стороны водительского места. Схема размещения предохранителя фонарей заднего хода приведена ниже. Ищем плавкий элемент под номером F21 (15A) Проверили, убедились, что предохранитель цел, ищем причину дальше. Проверяем лампочки, не окислились ли контакты в патронах, на месте ли контактные колодки фонарей. Если и здесь все в порядке идем проверять датчик заднего хода Шевроле Лачетти.
Датчик находится в верхней части коробки передач и подобраться к нему можно через капот автомобиля. Снимите контактную фишку, включите зажигание и замкните контакты в ней. Если фонари загорелись причина неисправности – датчик заднего хода. Как заменить его смотрите на этой странице.
Автомобиль: Шевроле Лачетти. Спрашивает: Матвей Шелкёо. Вопрос: почему перестал гореть сигнал заднего хода?
Вчера обнаружил что перестала гореть лампа заднего хода. В результате тестов стало понятно, что включается через раз, может загореться и сразу погаснуть. Автомобиль у меня Лачетти, 2012 года? почти самый крайний.
Какая лампочка стоит в фаре

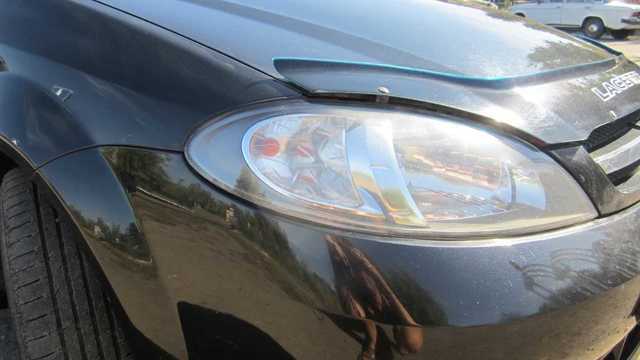

У автомобиля Шевроле Лачетти есть интересная особенность. В кузовах универсал и седан фары отличаются от варианта в кузове хетчбэк.
Так для автомобилей в кузове седан используются лампы H7 для ближнего света, их штатная мощность 55 Вт. В то время как у хетчбека дальний и ближний свет совмещен в 1 лампочке – H4. Конструктивно в этих лампах есть 2 спирали, мощностью в 60 и 55 Вт, за счет чего и происходит переключение между дальним и ближним светом.
Сохраните себе следующую таблицу, если вы владелец Chevrolet Lacetti или автоэлектрик. В ней приведены типы всех ламп, которые используются на этом автомобиле. С её помощью вы можете определить какая лампочка стоит в любом фонаре вашего Шевроле, хоть в ближнем свете, хоть в подсветке багажника!
Какие выбрать лампы
Не покупайте первые попавшиеся лампы в ближайшем ларьке, пока не прочтете этот рейтинг. Мы собрали популярные модели, с отличными отзывами. Итак, среди галогеновых ламп для фар автомобилей «балом правят» такие производители, как Philips и Osram. Это два серьезных игрока на рынке не только автосвета, но и освещения в целом.Начнем с 7 лучших ламп H4:
| Название | Цена, руб | Страна производитель | Примечание |
| Стандартные лампы | |||
| General Electric H4-12-60/55 | от 120 | Венгрия | «Народные» автолампы, светят неплохо, срок службы не долгий. |
| BOSCH H4-12-60/55 Pure Light | от 130 | Германия | автолампы от известного производителя немного лучше предыдущих. |
| OSRAM H4-12-60/55 | от 140 | Германия | Хорошее качество, средний срок службы. |
| PHILIPS H4-12-60/55 +30% Vision | от 140 | Германия | Есть отзывы о том, что работают дольше, чем OSRAM. |
| Повышенная яркость | |||
| PHILIPS H4-12-60/55 +130% X-TREME VISION 3700К | от 1000 | Германия | Яркие лампы, со слегка желтоватым оттенком. |
| OSRAM H4-12-60/55 +130% NIGHT BREAKER LASER | от 1300 | Германия | Зарекомендовали себя своим качеством. |
| Лампы холодного или нейтрального свечения (т.н. «Эффект Ксенона») | |||
| KOITO H4-12-60/55 Вт 4500K (135/125 Вт) Premium | От 1600 | Япония | Японское качество с увеличенной яркостью, производитель заявляет что светят на все 135/125 Вт. |
| MTF H4-12-60/55 5500K Palladium | от 1000 | Корея | Бюджетные галогенки нормального качества с ксеноновым оттенком. |
В принципе, в рейтинге H7 модели аналогичны, отличаться будет лишь маркировка типа лампочки. Поэтому приведем три популярных варианта:
| Название | Цена, руб | Страна производитель | Примечание |
| Philips +130% X-TREME VISION 3700К H7 12V 55W PX26d | От 600 | Польша | увеличенная яркость, но невысокий срок службы |
| Philips LongLife EcoVision H7 | От 750 | Польша | Увеличенный срок службы, приемлемая цена |
| Osram Original Line H7 | От 250 | Германия | стандартная яркость, невысокая стоимость |
Схема блока предохранителей в салоне Шевроле Лачетти
Описание
| № | А | Функция / компонент |
| F1 | 10 | Модуль обнаружения и диагностики |
| F2 | 10 | TCM, ECM, генератор, впуск с изменяемой геометрией, датчик скорости автомобиля |
| F3 | 15 | Аварийный выключатель |
| F4 | 10 | Панель приборов, сигнальная лампа фар, звуковой сигнал, выключатель тормоза, усилитель рулевого управления в зависимости от скорости, переключатель управления кондиционером |
| F5 | — | — |
| F6 | 10 | Реле компрессора кондиционера, реле обогрева стекол, реле стеклоподъемников, реле фар |
| F7 | ветры | Реле вентилятора, выключатель кондиционера, автоматическая система контроля температуры |
| F8 | 15 | Выключатель зеркал с электроприводом, складывающееся зеркало, блок управления люком |
| F9 | 25 | Электродвигатель стеклоочистителя, выключатель стеклоочистителя |
| F10 | — | — |
| F11 | 10 | Разъем маслопровода электронного блока управления тормозами |
| F12 | 10 | Иммобилайзер, блок управления противоугонной системой, блок управления датчиком дождя |
| F13 | 10 | TCM |
| F14 | 15 | Аварийный выключатель |
| F15 | 15 | Блок управления противоугонной системой |
| F16 | 10 | Диагностический блок |
| F17 | 10 | Звуковая система, часы |
| F18 | 15 | Дополнительная розетка |
| F19 | 15 | Предохранитель прикуривателя Chevrolet Lacetti |
| F20 | 10 | Переключатель фонарей заднего хода, переключатель парковки / нейтрали, система помощи при парковке |
| F21 | 15 | Реле заднего противотуманного света |
| F22 | 15 | Часы, автоматическая система контроля температуры, выключатель кондиционера |
| F23 | 15 | Аудио система |
| F24 | 10 | Иммобилайзер |
Реле
| Число на схеме | Имя | За что отвечает |
| 1 | РЕЛЕ ОСВЕЩЕНИЯ | Реле освещения приборов |
| 2 | РОГОВОЕ РЕЛЕ | Реле звукового сигнала |
| 3 | ГЛАВНОЕ РЕЛЕ | Главное реле или реле зажигания |
| 4 | РЕЛЕ ФАРЫ | Блок фары |
| 5 | ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ | Реле противотуманных фар (ПТФ) |
| 6 | РЕЛЕ КОНДИЦИОНЕРА КОМП | Реле муфты компрессора кондиционера |
| 7 | РЕЛЕ ТОПЛИВНОГО НАСОСА | Реле топливного насоса (топливного насоса) и катушки зажигания |
| восемь | РЕЛЕ ВЫИГРЫША МОЩНОСТИ | Реле стеклоподъемников |
| девять | ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (низкая скорость) |
| 10 | РЕЛЕ АНТИФРИЗА | Реле обогрева заднего стекла |
| одиннадцать | ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (высокая скорость) |
Плавкие предохранители и вставки
| Число на схеме | Имя | Защищенная цепь | Сила тока, ток в А |
| А | Пинцет | — | — |
| Ef1 | ОСНОВНАЯ ВАТА | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП | тридцать |
| Ef2 | Брюшные мышцы | Блок управления ABS, блок направления ABS | 60 |
| Ef3 | ВЕНТИЛЯТОР | Вентилятор кондиционера | тридцать |
| Ef4 | IGN-2 | Электрические стеклоподъемники, электрические зеркала, стартер | тридцать |
| Ef5 | IGN-1 | Реле включения топливного насоса, ЭБУ двигателя, клапан рециркуляции ОГ, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя | тридцать |
| Ef6 | ЭЛЕК ЛО ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя (низкая скорость) | ветры |
| Ef7 | DEFOG | Обогрев заднего стекла | тридцать |
| Ef8 | ЭЛЕК ФАН ПРИВЕТ | Вентилятор охлаждения двигателя (высокая скорость) | тридцать |
| Ef9 | ЭЛЕКТРИЧЕСКОЕ ОКНО | Электрические стеклоподъемники (кроме двери водителя) | ветры |
| Ef10 | DIS | Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания | 15 |
| Ef11 | ECM | Цепь питания главного реле | 10 |
| Ef12 | ПРОЕКТОР | Фары, освещение приборов и органов управления | 25 |
| Ef13 | ОСТАНАВЛИВАТЬСЯ | Тормозной сигнал | 15 |
| Ef14 | DR’S P / WDO | Электростеклоподъемники (водительская дверь) | ветры |
| Ef15 | H / L HI | Фары дальнего света | 15 |
| Ef16 | РОГ | Звуковой сигнал | 15 |
| Ef17 | ДО Н.Э | Компрессор кондиционера | 10 |
| Ef18 | БЕНЗОНАСОС | Цепь питания топливного насоса | 15 |
| Ef19 | ПРОЙТИ F / BOX | Комбинация приборов, выключатель звукового сигнала, электрически складывающиеся зеркала заднего вида, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия крышки багажника | 15 |
| Ef20 | H / L LO LH | Ближний свет (левая фара) | 10 |
| Ef21 | EMS | Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя | 15 |
| Ef22 | ИНЖЕКТОР | Форсунки, рециркуляция выхлопных газов | 15 |
| Ef23 | LH | Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона) | 10 |
| Ef24 | ТУМАН | Противотуманные огни | 15 |
| Ef25 | МИР ТЕПЛО | Электроуправление и электрообогрев зеркал заднего вида | 10 |
| Ef26 | ЗАМОК | Система центрального замка | 15 |
| Ef27 | H / L LO RH | Ближний свет (правая фара) | 10 |
| Ef28 | RH | Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона) | 10 |
| Eph29 | ЗАМЕНА | Замена | 10 |
| Ef30 | ЗАМЕНА | Замена | 15 |
| Ef31 | ЗАМЕНА | Замена | 25 |
Лампы Лачетти
В этой статье рассмотрим лампы Лачетти, которые устанавливаются на автомобиль. Вот какие лампы установлены на Лачетти.
На Шевроле Лачетти установлены две блок-фары головного света. Для дальнего и ближнего света используется двухнитевая галогенная лампа Н4U (хэтчбек), не испускающая ультрафиолетовых лучей, которые могут повредить пластиковый колпак фары. На седане и универсале установлены отдельные лампы ближнего и дальнего света — H7 — лампа ближнего света, H1 — лампа дальнего света.
Лампы Лачетти
Также в блок-фарах расположены лампы габаритного света и указателей поворота. Сигналы поворота дублируются боковыми указателями поворота (повторителями), установленными на передних крыльях. Для регулировки направления пучка света на задней стенке каждой блок-фары имеются два винта, которые позволяют изменять направление светового пучка в горизонтальной и вертикальной плоскостях.
Блок-фары укомплектованы электрическим корректором направления светового потока, позволяющим изменять направление светового пучка в вертикальной плоскости из салона в соответствии с загрузкой автомобиля.
На автомобиль установлены задние фонари, состоящие из указателя поворота, света заднего хода и габаритного света/сигнала торможения (установлены двухнитевые лампы).
Часть автомобилей Шевроле Лачетти комплектуется противотуманными фарами, которые установлены в нишах переднего бампера.
На некоторых авто в передней части потолка салона установлен плафон индивидуального освещения, состоящий из двух секций (для водителя и переднего пассажира). Каждая секция включается соответствующей кнопкой.
Также на потолке салона Лачетти установлен плафон освещения, который включается автоматически при открывании любой из боковых дверей (концевыми выключателями, установленными в проемах дверей) или принудительно переключателем. Задний номерной знак при включении габаритного света (наружного освещения) освещают два фонаря. Плафон освещения багажного отделения Шевроле Лачетти загорается при открытии двери багажного отделения.
Лампа освещения вещевого ящика загорается при открытии его крышки.
Вот какие установлены лампы Лачетти
Лампы Лачетти
- H7 — лампа ближнего света (седан, универсал) 55Вт
- H1 — лампа дальнего света (седан, универсал) 55Вт
- H4 — лампа дальнего/ближнего света (хэтчбек) 60/55Вт
- H27W/1 — лампа противотуманной фары 27Вт
- PY21W — лампа указателя поворота 21Вт
- P21W — лампа противотуманного света, лампа света заднего хода 21Вт
- P21/5W — лампа габаритного света и сигнала торможения 21/5Вт
- C10W — лампа плафона освещения салона, лампа фонаря освещения багажника 10Вт, C5W — лампа плафона освещения вещевого ящика 5Вт
- W5W — лампа габаритного света (блок-фара), лампа дополнительного сигнала торможения, лампа фонаря освещения номерного знака 5Вт, W7,5W — лампа плафона индивидуального освещения 7,5Вт
- WY5W — лампа бокового указателя поворота 5Вт
- W3W — сигнализатор (контрольная лампа) резерва топлива 3Вт
- W1,4W — сигнализаторы (контрольные лампы) комбинации приборов 1,4Вт
- W1,4W — лампа подсветки комбинации приборов 1,4ВТ
- W1,4W — лампы подсветки блока управления отоплением, вентиляцией и кондиционированием 1,4Вт
- W1,4W — лампы подсветки выключателей 1,4Вт
По теме:
Подсветка приборов Лачетти
Подсветка номерного знака Лачетти
Подсветка Лачетти. Описание, замена ламп и советы
Предохранители и реле Лачетти
Участники, которые лайкнули этот пост:
- Предохранители и реле Лачетти
- Двигатель Лачетти
Если первый раз на сайте, тогда читаем это
Вы должны войти на сайт для просмотра баллов.
2 Посетителей Просматривает эту страницу.Кто просматривает: 2 Гостей
Новые | Активные | Популярные
- duyha ($42509)
- Lacetti ($2524)
- Adekvat ($2351)
- s.i.g. ($2105)
- Alex130174 ($2104)
- Самые популярные темы
- Темы без ответов
Получи наклейку Сообщества на авто Загрузка …
Загрузка … Новые | Активные | Популярные | По алфавиту
Регулировка
Подготовка
Сделать своими руками работу будет проблематично, лучше всего позвать помощника.
Кроме этого, вам нужно:
- создать ровную горизонтальную площадку, расположенную рядом со стеной дома, воротами или забором;
- взять рулетку длиной 5 м или более;
- небольшой кусок картона, которым будете прикрывать вторую фару во время работ по регулировке.
Корректировать пучок света нужно в темное время, при этом автомобиль следует полностью заправить и не размещать в нем лишний груз, кроме водителя. Своеобразным экраном лучше пусть будет фанерный щит со сторонами 1 на 2 м, на который следует нанести соответствующую разметку.
Совет: приготовьте упор, который позволит установить щит строго вертикально.
Процесс
Можно все сделать, конечно, и на автосервисе, но цена таких работ не стоит этого.
Итак, сделайте следующее:
- Расположите транспортное средство на горизонтальной и максимально ровной площадке так, чтобы оно было расположено перпендикулярно размеченному экрану. Расстояние до него должно быть 5 м.
Совет: заменить специальный экран можно фанерным листом, соблюдая те же условия.
- Разметьте экран согласно инструкции производителя. Для этого можно воспользоваться рулеткой.
- Проверьте давление в шинах и доведите его до штатного.
- Поверните редуктор электрического корректора фар в «нулевое» положение, что будет соответствовать минимальной загрузке транспортного средства.
- Посадите помощника на место водителя и активно раскачайте автомобиль со стороны в стороны, чтобы произвести самоустановку подвески, и она приняла штатное положение.
- Включите ближний свет и плотно картонкой закройте правую блок-фару.

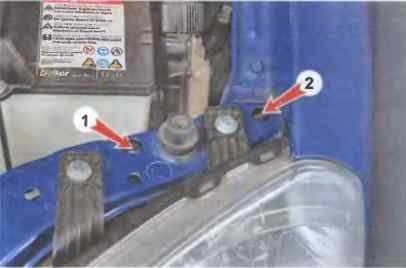

- Проворачивайте винт №1 регулируемой фары (или противотуманки) Шевроле Лачетти и подведите световой пучек к линии «Г».
- Вращая винт №2, совместите границу светового пучка с линией под литерой «А».
- Аналогично произведите регулировку второй фары.
Лампы Лачетти
В этой статье рассмотрим лампы Лачетти, которые устанавливаются на автомобиль. Вот какие лампы установлены на Лачетти.
На Шевроле Лачетти установлены две блок-фары головного света. Для дальнего и ближнего света используется двухнитевая галогенная лампа Н4U (хэтчбек), не испускающая ультрафиолетовых лучей, которые могут повредить пластиковый колпак фары. На седане и универсале установлены отдельные лампы ближнего и дальнего света — H7 — лампа ближнего света, H1 — лампа дальнего света.
Лампы Лачетти
Также в блок-фарах расположены лампы габаритного света и указателей поворота. Сигналы поворота дублируются боковыми указателями поворота (повторителями), установленными на передних крыльях. Для регулировки направления пучка света на задней стенке каждой блок-фары имеются два винта, которые позволяют изменять направление светового пучка в горизонтальной и вертикальной плоскостях.
Блок-фары укомплектованы электрическим корректором направления светового потока, позволяющим изменять направление светового пучка в вертикальной плоскости из салона в соответствии с загрузкой автомобиля.
На автомобиль установлены задние фонари, состоящие из указателя поворота, света заднего хода и габаритного света/сигнала торможения (установлены двухнитевые лампы).
Часть автомобилей Шевроле Лачетти комплектуется противотуманными фарами, которые установлены в нишах переднего бампера.
На некоторых авто в передней части потолка салона установлен плафон индивидуального освещения, состоящий из двух секций (для водителя и переднего пассажира). Каждая секция включается соответствующей кнопкой.
Также на потолке салона Лачетти установлен плафон освещения, который включается автоматически при открывании любой из боковых дверей (концевыми выключателями, установленными в проемах дверей) или принудительно переключателем. Задний номерной знак при включении габаритного света (наружного освещения) освещают два фонаря. Плафон освещения багажного отделения Шевроле Лачетти загорается при открытии двери багажного отделения.
Лампа освещения вещевого ящика загорается при открытии его крышки.
Вот какие установлены лампы Лачетти
Лампы Лачетти
- H7 — лампа ближнего света (седан, универсал) 55Вт
- H1 — лампа дальнего света (седан, универсал) 55Вт
- H4 — лампа дальнего/ближнего света (хэтчбек) 60/55Вт
- H27W/1 — лампа противотуманной фары 27Вт
- PY21W — лампа указателя поворота 21Вт
- P21W — лампа противотуманного света, лампа света заднего хода 21Вт
- P21/5W — лампа габаритного света и сигнала торможения 21/5Вт
- C10W — лампа плафона освещения салона, лампа фонаря освещения багажника 10Вт, C5W — лампа плафона освещения вещевого ящика 5Вт
- W5W — лампа габаритного света (блок-фара), лампа дополнительного сигнала торможения, лампа фонаря освещения номерного знака 5Вт, W7,5W — лампа плафона индивидуального освещения 7,5Вт
- WY5W — лампа бокового указателя поворота 5Вт
- W3W — сигнализатор (контрольная лампа) резерва топлива 3Вт
- W1,4W — сигнализаторы (контрольные лампы) комбинации приборов 1,4Вт
- W1,4W — лампа подсветки комбинации приборов 1,4ВТ
- W1,4W — лампы подсветки блока управления отоплением, вентиляцией и кондиционированием 1,4Вт
- W1,4W — лампы подсветки выключателей 1,4Вт
По теме:
Подсветка приборов Лачетти
Подсветка номерного знака Лачетти
Подсветка Лачетти. Описание, замена ламп и советы
Предохранители и реле Лачетти
Участники, которые лайкнули этот пост:
- Предохранители и реле Лачетти
- Двигатель Лачетти
Если первый раз на сайте, тогда читаем это
Вы должны войти на сайт для просмотра баллов.
2 Посетителей Просматривает эту страницу.Кто просматривает: 2 Гостей
Новые | Активные | Популярные
- duyha ($42509)
- Lacetti ($2524)
- Adekvat ($2351)
- s.i.g. ($2105)
- Alex130174 ($2104)
- Самые популярные темы
- Темы без ответов
Получи наклейку Сообщества на авто Загрузка …
Загрузка … Новые | Активные | Популярные | По алфавиту
Схема блока предохранителей в салоне Шевроле Лачетти
Описание
| № | А | Функция / компонент |
| F1 | 10 | Модуль обнаружения и диагностики |
| F2 | 10 | TCM, ECM, генератор, впуск с изменяемой геометрией, датчик скорости автомобиля |
| F3 | 15 | Аварийный выключатель |
| F4 | 10 | Панель приборов, сигнальная лампа фар, звуковой сигнал, выключатель тормоза, усилитель рулевого управления в зависимости от скорости, переключатель управления кондиционером |
| F5 | — | — |
| F6 | 10 | Реле компрессора кондиционера, реле обогрева стекол, реле стеклоподъемников, реле фар |
| F7 | ветры | Реле вентилятора, выключатель кондиционера, автоматическая система контроля температуры |
| F8 | 15 | Выключатель зеркал с электроприводом, складывающееся зеркало, блок управления люком |
| F9 | 25 | Электродвигатель стеклоочистителя, выключатель стеклоочистителя |
| F10 | — | — |
| F11 | 10 | Разъем маслопровода электронного блока управления тормозами |
| F12 | 10 | Иммобилайзер, блок управления противоугонной системой, блок управления датчиком дождя |
| F13 | 10 | TCM |
| F14 | 15 | Аварийный выключатель |
| F15 | 15 | Блок управления противоугонной системой |
| F16 | 10 | Диагностический блок |
| F17 | 10 | Звуковая система, часы |
| F18 | 15 | Дополнительная розетка |
| F19 | 15 | Предохранитель прикуривателя Chevrolet Lacetti |
| F20 | 10 | Переключатель фонарей заднего хода, переключатель парковки / нейтрали, система помощи при парковке |
| F21 | 15 | Реле заднего противотуманного света |
| F22 | 15 | Часы, автоматическая система контроля температуры, выключатель кондиционера |
| F23 | 15 | Аудио система |
| F24 | 10 | Иммобилайзер |
Реле
| Число на схеме | Имя | За что отвечает |
| 1 | РЕЛЕ ОСВЕЩЕНИЯ | Реле освещения приборов |
| 2 | РОГОВОЕ РЕЛЕ | Реле звукового сигнала |
| 3 | ГЛАВНОЕ РЕЛЕ | Главное реле или реле зажигания |
| 4 | РЕЛЕ ФАРЫ | Блок фары |
| 5 | ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ | Реле противотуманных фар (ПТФ) |
| 6 | РЕЛЕ КОНДИЦИОНЕРА КОМП | Реле муфты компрессора кондиционера |
| 7 | РЕЛЕ ТОПЛИВНОГО НАСОСА | Реле топливного насоса (топливного насоса) и катушки зажигания |
| восемь | РЕЛЕ ВЫИГРЫША МОЩНОСТИ | Реле стеклоподъемников |
| девять | ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (низкая скорость) |
| 10 | РЕЛЕ АНТИФРИЗА | Реле обогрева заднего стекла |
| одиннадцать | ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (высокая скорость) |
Плавкие предохранители и вставки
| Число на схеме | Имя | Защищенная цепь | Сила тока, ток в А |
| А | Пинцет | — | — |
| Ef1 | ОСНОВНАЯ ВАТА | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП | тридцать |
| Ef2 | Брюшные мышцы | Блок управления ABS, блок направления ABS | 60 |
| Ef3 | ВЕНТИЛЯТОР | Вентилятор кондиционера | тридцать |
| Ef4 | IGN-2 | Электрические стеклоподъемники, электрические зеркала, стартер | тридцать |
| Ef5 | IGN-1 | Реле включения топливного насоса, ЭБУ двигателя, клапан рециркуляции ОГ, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя | тридцать |
| Ef6 | ЭЛЕК ЛО ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя (низкая скорость) | ветры |
| Ef7 | DEFOG | Обогрев заднего стекла | тридцать |
| Ef8 | ЭЛЕК ФАН ПРИВЕТ | Вентилятор охлаждения двигателя (высокая скорость) | тридцать |
| Ef9 | ЭЛЕКТРИЧЕСКОЕ ОКНО | Электрические стеклоподъемники (кроме двери водителя) | ветры |
| Ef10 | DIS | Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания | 15 |
| Ef11 | ECM | Цепь питания главного реле | 10 |
| Ef12 | ПРОЕКТОР | Фары, освещение приборов и органов управления | 25 |
| Ef13 | ОСТАНАВЛИВАТЬСЯ | Тормозной сигнал | 15 |
| Ef14 | DR’S P / WDO | Электростеклоподъемники (водительская дверь) | ветры |
| Ef15 | H / L HI | Фары дальнего света | 15 |
| Ef16 | РОГ | Звуковой сигнал | 15 |
| Ef17 | ДО Н.Э | Компрессор кондиционера | 10 |
| Ef18 | БЕНЗОНАСОС | Цепь питания топливного насоса | 15 |
| Ef19 | ПРОЙТИ F / BOX | Комбинация приборов, выключатель звукового сигнала, электрически складывающиеся зеркала заднего вида, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия крышки багажника | 15 |
| Ef20 | H / L LO LH | Ближний свет (левая фара) | 10 |
| Ef21 | EMS | Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя | 15 |
| Ef22 | ИНЖЕКТОР | Форсунки, рециркуляция выхлопных газов | 15 |
| Ef23 | LH | Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона) | 10 |
| Ef24 | ТУМАН | Противотуманные огни | 15 |
| Ef25 | МИР ТЕПЛО | Электроуправление и электрообогрев зеркал заднего вида | 10 |
| Ef26 | ЗАМОК | Система центрального замка | 15 |
| Ef27 | H / L LO RH | Ближний свет (правая фара) | 10 |
| Ef28 | RH | Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона) | 10 |
| Eph29 | ЗАМЕНА | Замена | 10 |
| Ef30 | ЗАМЕНА | Замена | 15 |
| Ef31 | ЗАМЕНА | Замена | 25 |
Что следует знать об оптике авто?
Оптика автомобиля состоит из головного света, задних фонарей, дневных и габаритных огней, поворотных сигналов, противотуманок, ламп освещения салона, багажника, подсветки приборной доски. Оптику условно можно разделить на два вида: штатную и тюнинговую. Первый вид устанавливается на заводе. Вторая, называемая альтернативной, устанавливается по желанию водителя, чтобы придать автомобилю стильный внешний вид (автор видео — Fara70, кузовные автозапчасти).
Параметры выбора
В альтернативную и штатную оптику могут устанавливаться следующие виды ламп:
- галогенные;
- ксеноновые;
- светодиодные.
Галогенки чаще используются в штатной оптике. Они теряют свою популярность, так как плохо освещают обочину дороги из-за слабого светового потока.
Ксенон используется в основном в альтернативной оптике, но многие водители вставляют ксеноновые лампы вместо штатных, либо меняют полностью фары. Привлекает водителей яркость ксенона, возможность выбора цвета светового луча.
Не меньшей популярностью среди автолюбителей пользуются светодиоды. Они менее подвержены механическим повреждением, потребляют небольшое количество электроэнергии.
Диодные ангельские глазки
При выборе ламп для замены штатных, следует учесть следующие моменты:
- нельзя устанавливать ксенон в галогенные фары;
- выбирать продукцию следует известных производителей, при покупке китайских и корейских товаров нужно требовать сертификаты, разрешающие продажу в европейских странах и России;
- если нет опыта электромонтажных работ, лучше доверить модернизацию освещения специалистам.
Chevrolet Lacetti Регулировка направления пучков света фар
Регулировку направления пучков света фар проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 5 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1Ч2 м). На экране проводим горизонтальную линию 1 на высоте, равной расстоянию от центра фар до пола. Ниже ее на 65 мм проводим параллельную линию 2. Наносим на экране вертикальную осевую линию 0 (расстояние от нее до центра левой и правой фар должно быть равным) и линии, соответствующие центрам фар (АЕ и ВЕ). Устанавливаем переключатель корректора фар в положение «0» (один водитель или водитель с пассажиром на переднем сиденье) и включаем ближний свет фар. Закрываем одну из фар непрозрачным материалом. При регулировке верхняя граница светового пучка должна совпасть с нижней горизонтальной линией (см. рис.), а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) — с вертикальной линией, соответствующей центру данной фары. Аналогично регулируем направление светового пучка другой фары.
Схема регулировки направления пучков света фар
Расположение регуляторов направления пучков света на корпусе фары автомобиля с кузовом хэтчбек: 1 — регулятор светового пучка в вертикальной плоскости; 2 — регулятор светового пучка в горизонтальной плоскости
Расположение регуляторов направления пучков света на корпусе фары автомобилей с кузовами седан и универсал: 1 — регулятор светового пучка в горизонтальной плоскости 2 — регулятор светового пучка в вертикальной плоскости
Регулируем направление пучка света фары, вращая крестообразной отверткой регуляторы. Аналогично регулируем направление светового пучка другой фары. Регулировку пучков света противотуманных фар выполняем при тех же условиях, что и при регулировке фар (см. выше). Замеряем расстояние между центрами противотуманных фар и расстояние от поверхности площадки до центра противотуманных фар. Наносим линии на экране и проводим еще одну горизонтальную линию ниже линии высоты центра противотуманных фар на 50 мм. Регулировку выполняем из-под бампера автомобиля. Вращая крестообразной отверткой регулировочный винт фары, подводим верхнюю горизонтальную границу пучка света фары к линии высоты центра противотуманных фар.
Схема разметки экрана для регулировки противотуманных фар: А — расстояние между центрами противотуманных фар; Н — высота центра противотуманных фар на автомобиле
Изменяем направление пучка света противотуманной фары, вращая крестообразной отверткой регулировочный винт (для наглядности показано на снятой фаре).
Предохранители и реле Chevrolet Lacetti, электрические схемы
Шевроле Лачетти — удобный легковой автомобиль, выпускающийся в двух кузовах, седан и хэтчбек. Многие автолюбители покупают данную модель с рук и не знают, с какими проблемами сталкивался предыдущий хозяин. На новых автомобилях также со временем появляются неполадки, связанные с работой электроприборов и оборудования. Чтобы самому вовремя устранять все неисправности, нужно быть подготовленным и иметь под рукой нужную информацию. Очень часто данная информация может сберечь много времени, нервов, а иногда и спасти в трудной ситуации. Из этой статьи вы узнаете, где находятся предохранители и реле Chevrolet Lacetti, за что отвечает каждый из них и какими способами можно устранить проблемы в электрике.
Обратите внимание, что проверяя предохранители визуально, внешне они могут выглядеть исправными, разрывов видно не будет, однако при установке в монтажный блок такие предохранители работать не будут. Для точного определения исправности предохранителей используйте тестер и прозванивайте каждый из них, не доставая из монтажного блока
Также возьмите за правило возить набор запасных предохранителей и реле, т.к. места они занимают немного, а в трудную минуту способны выручить.
Это интересно: Какое масло заливать в двигатель Сузуки Гранд Витара 2, 0 литра

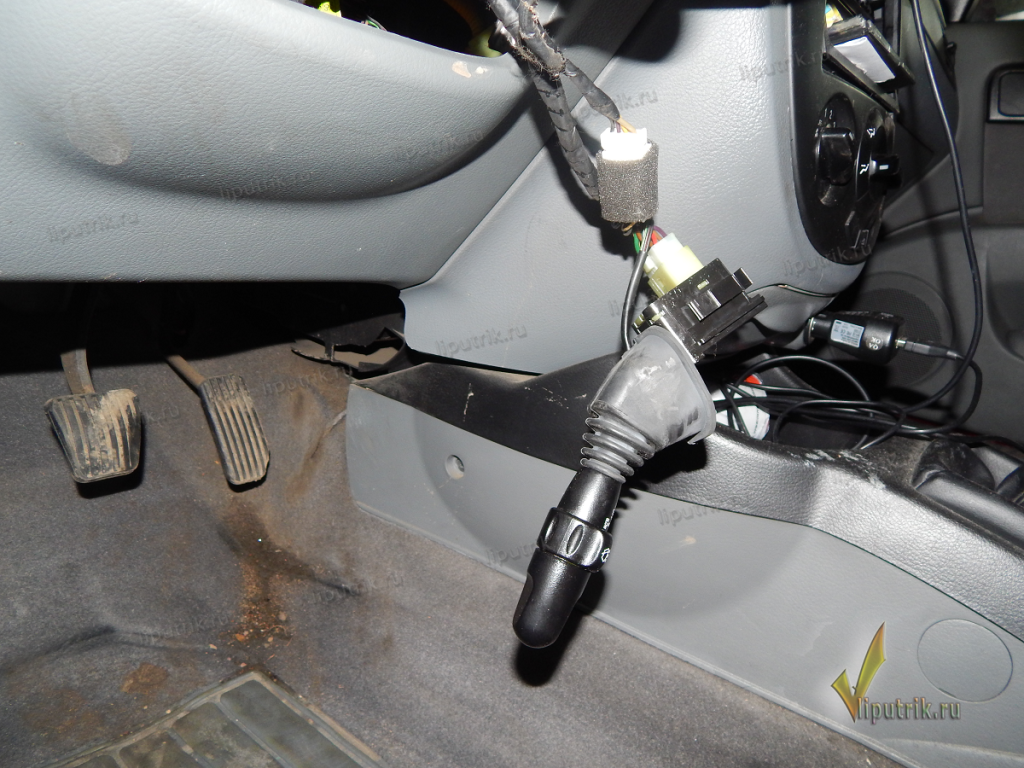

Другие причины неработающей фары

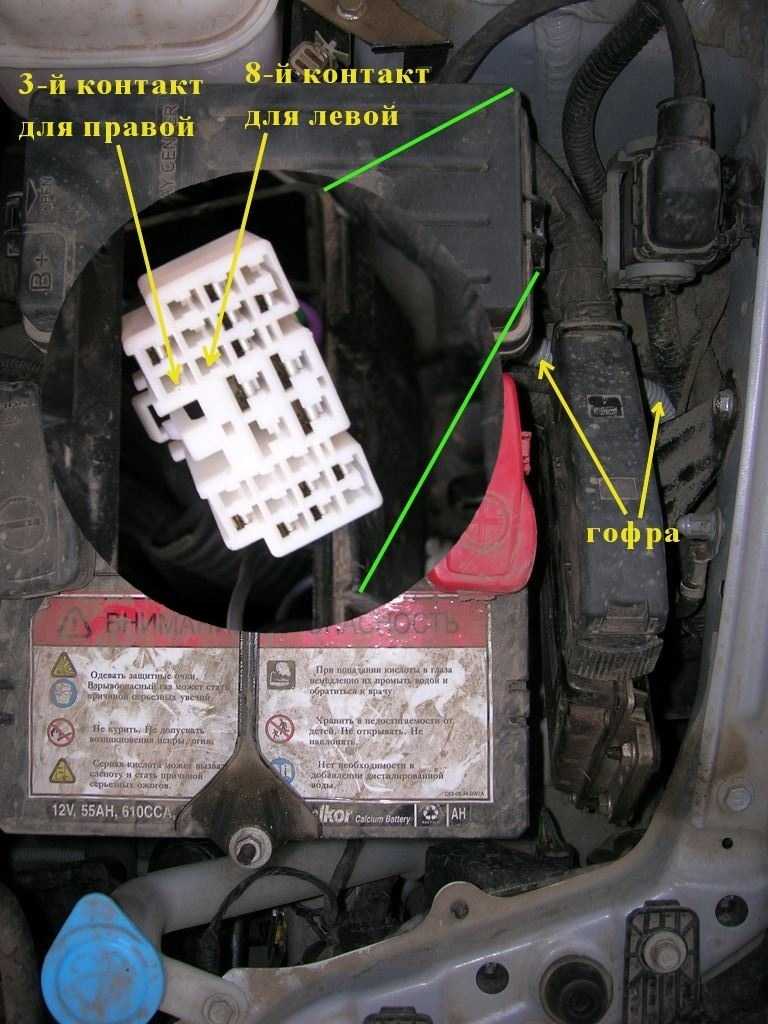

На иномарках частой причиной неисправности становится отсутствие контакта лампы. В этом случае достаточно проверить насколько надежно минус от лампочки крепится к массе.
Проблема может быть связана и с абсолютно нелепыми манипуляциями со стороны автовладельца или «рукастого» сотрудника автосервиса. Например, один из водителей решил снять с машины неработающие очистители фар, после чего заметил, что ближний свет пропал. После долгих мучений автовладелец связал два этих события и понял, что для работы ближнего света требуется хотя бы один моторчик. В итоге, он закоротил разъем, имитируя присутствие фароочистителя и все заработало.
Этот пример показывает, что за неисправности такого рода могут отвечать любые манипуляции, которые вы проводили с автомобилем. При модернизации необходимо учитывать, что интересные инженерные задумки могут сказаться на таких жизненно-необходимых элементах, как фары.
Еще одна причина – это неправильная регулировка фар. При пониженной настройке регулятора напряжения световой пучок становится слишком слабым и фара почти не светит. Но, в этом случае фара все же будет гореть, просто совсем слабо.
Задние фонари
Установка задних фонарей стоп сигнала усложнена, так как в Chevrolet Lacetti седан одна конструкция, в хэтчбек другая. Это нужно знать при проведении диагностических работ.
Чтобы заменить неисправную лампу в седан отворачиваем пластиковый люк в левой (правой) стороне багажного отсека с внутренней стороны. Аккуратно извлекаем патрон с лампой, устанавливаем новую. Собираем конструкцию в обратной последовательности.
В версии кузова хэтчбек (универсал) алгоритм следующий: открываем крышку багажника, в правой (левой) стороне отвинчиваем два крепежных болта, фиксирующих фонарь к кузову автомобиля. Аккуратно подеваем отверткой, извлекаем задний фонарь в сборе. Выкручиваем защитный колпак, заменяем лампу, собираем конструкцию.
