Ошибка p1602: низкое напряжение на блоке управления (эбу)

Двигатель серии Ecotec для Chevrolet Cruze

Стоит прислушаться к работе мотора. Многие экземпляры грешат посторонним шумом, виновником которого является натяжной ролик ремня ГРМ, слишком сильно натягивающий ремень. Причем на этом же двигателе у Лачетти таких проблем не было. У Круза натяжной ролик модифицирован, жесткость пружины была увеличена. Потому многие владельцы либо ставят ролик от Лачетти, либо вручную ослабляют пружину. Хлопот подкидывает и забивающийся клапан системы ЕГР, что неминуемо ведет к повышенному расходу топлива. Если вы не очень заботитесь об экологии, вместо ремонта систему можно программно отключить. А еще проверьте, менялся ли лямбда-зонд. Его смело можно отнести к расходникам, ибо нередки случаи поломки еще в гарантийный период.

Немало машин и с двигателями серии Ecotec рабочим объемом 1,6 и 1,8 л (индексы F16D4 и F18D4 соответственно), которые встречаются также и на многих Опелях. У автомобилей первых лет выпуска нередки проблемы с системой регулировки фаз газораспределения CVCP, которая очень чувствительна к состоянию системы смазки и уровню моторного масла. Вследствие масляного голодания поломки шестерен механизма из-за ударных нагрузок — обычное дело. В конце 2009 года проблему устранили, установив усиленные элементы системы. А в 2011 году появилась чуть измененная версия F16D4 мощностью 124 л. с. (прибавка составила 10 л. с.).

Встречаются у нас и автомобили с наддувным двигателем объемом 1,4 л, знакомым по Opel Astra J. Но таких экземпляров на рынке немного. Как и дизельных модификаций.

Трансмиссия

В качестве коробки передач на Chevrolet Cruze использовалась 5-ступенчатая механика или 6-ступенчатый автомат. Для механической коробки характерны появляющиеся после 70–80 тысяч километров пробега подергивания при переходе с первой на вторую передачу. Виной всему поломка диска сцепления из-за нарушения геометрии демпферных пружин, что связано с заводским просчетом. Многие владельцы при появлении симптомов меняли родное сцепление на неоригинальные аналоги, и проблема исчезала. Еще механика склонна к недержанию трансмиссионного масла. Сальники могут потечь уже после 20–25 тысяч километров. Поэтому обязательно осматривайте понравившийся экземпляр на предмет подтеков.

В качестве автоматической коробки на Крузе использовалась проверенная джиэмовская 6-ступенчатая гидромеханика 6Т30. Среди шестиступок это, пожалуй, одна из самых надежных трансмиссий. Тем не менее слабые места у нее есть. Обязательно при тест-драйве дойдите до высших передач. После 150–160 тысяч километров у некоторых автомобилей могут появиться провалы при переключениях между четвертой, пятой и шестой передачах. Порой высшие ступени могут и вовсе «потеряться». Виной всему изношенные каналы в гидроблоке. Дорогущий узел можно отремонтировать, но даже в этом случае затраты будут огромны. Поэтому для профилактики стоит менять масло чаще, и в этом случае трансмиссия прослужит достаточно долго.

Симптомы ошибки P0322

Check Engine

Если контроллер обнаружит неправильный сигнал от датчиков, он включит индикатор Check Engine. Это сделано для того, чтобы предупредить вас о проблеме.

Двигатель тяжело запускается

Двигатель может быть трудно завести из-за того, что ЭБУ не может отрегулировать время и параметры топлива для начала процесса сгорания. Эта ситуация требует, чтобы двигатель проворачивался больше раз, чем обычно.

Двигатель не запускается

Двигатель может вообще не запуститься, потому что не удалось установить правильное зажигание и подача топлива была отключена.

Двигатель глохнет

Двигатель может заглохнуть из-за неправильной установки угла опережения зажигания или недостаточной подачи топлива. На автомобилях, оборудованных дроссельной заслонкой и карбюратором, может подаваться слишком много топлива, что приводит к его затоплению и остановке. В некоторых случаях двигатель может не завестись после остановки.

Повышенный расход топлива

Повышенный расход топлива также является распространенным предупреждающим симптомом, поскольку синхронизация двигателя и правильная подача топлива должны быть точными. Сигнал от датчика коленвала влияет на обе эти функции, и сгорание топлива не будет эффективным.

Снижение производительности двигателя

Неисправность P0322 может по-разному повлиять на общий уровень производительности двигателя в зависимости от года выпуска, марки и модели автомобиля.

Некоторые автомобили могут не ускоряться нормально или ускорение может быть ограничено. На некоторых автомобилях этот код неисправности может переводить двигатель в аварийный режим, ограничивая максимальную скорость примерно до 50 км в час.

Ошибка p0342 лачетти 1.4/1.6

При полном или частичном выходе датчика фаз из строя электронный блок управления в принудительном порядке переводит двигатель в режим парафазного впрыска топлива. Это означает, что момент впрыска топлива выполняется по показаниям датчика коленчатого вала. В результате этого каждая топливная форсунка выполняет впрыск топлива в два раза чаще. Таким образом обеспечивается гарантия того, что в каждом цилиндре будет образовываться топливовоздушная смесь. Однако она образовывается не в самый оптимальный момент, что приводит к падению мощности двигателя, а также перерасходу топлива (пускай и небольшому, хотя это зависит от конкретной модели двигателя).

Симптомами неисправности датчика фаз является:

Кроме вышеперечисленных признаков, часто при выходе датчика фаз из строя возникают проблемы с системой самодиагностики автомобиля. В частности, в момент запуска водитель вынужден крутить стартером несколько больше времени, нежели обычно (как правило, 6. 10 секунд, в зависимости от модели машины и установленного на ней двигателя). А в это время происходит самодиагностика электронного блока управления, что приводит к формированию соответствующих ошибок и переводу двигателя в аварийный режим работы.

Неисправности датчика фаз на авто с ГБО

Отмечается, что при работе двигателя на бензине или дизельном топливе описанные выше неприятные симптомы проявляются не так остро, поэтому зачастую многие автолюбители длительное время используют автомобили с неисправным датчиком фаз. Однако, если ваш автомобиль оборудован газобаллонным оборудованием от четвертого поколения и выше (где используется собственная «умная» электроника), то двигатель будет работать с перебоями, и комфорт от вождения машины резко снизится.

В частности, значительно возрастет расход топлива, топливовоздушная смесь может быть обедненной или, наоборот, обогащенной, значительно снизится мощность и динамика двигателя. Все это происходит из-за рассогласованности работы программного обеспечения электронного блока управления двигателем и блоком управления ГБО. Соответственно, при использовании газобаллонного оборудования датчик фаз нужно менять сразу же после выявления его поломки. Использование машины с выведенным из строя датчиком положения распределительного вала вредно в данном случае не только для двигателя, но и непосредственно для газобаллонного оборудования и его управляющей системы.

Диагностика

Поскольку потенциальных причин возникновения ошибки Р0016 может быть достаточно много, работы по диагностики окажутся не самыми простыми.

Обычно автомеханики выполняют следующие процедуры:

Проводится визуальный осмотр проводов и разъёмов, связанных с электромагнитным клапаном, который отвечает за управление маслом.
Аналогично изучается состояние самих датчиков положения валов, состояние их проводки, прочность закрепления контактов.
Далее делается проверка уровня масла, его состояние, вязкость. Если смазка давно не менялась, её следует заменить.
Подключившись сканером к ЭБУ транспортного средства, считываются все сохранённые ошибки.
Найденные ошибки, в числе которых Р0016, стираются. Выполняется повторный запуск двигателя. Если ошибка появляется снова, тогда диагностика продолжается.
Подаётся команда на включение и отключение масляного клапана. Это позволяет понять, меняется ли в этот момент фаза газораспределения.

Обязательно в процессе диагностики следует сверяться с руководством по эксплуатации, прописанным автопроизводителем. Устройство, конструктивные особенности и получение доступа к разным системам у различных автомобилей будет отличаться. То есть универсальной схемы по ремонту и диагностике фактически не существует.

Другие определения автопроизводителей для P1602

Модуль управления двигателем (ECM) антиблокировочной системы (ABS) / антипробуксовочной системы (TCS), CAN-шина данных — сбой связи (GM).
Монитор напряжения аккумулятора — неисправность (Toyota).
Модуль управления двигателем (ECM) — низкое напряжение питания от аккумулятора (Volkswagen).
Модуль управления двигателем (ECM) — низкое напряжение питания от аккумулятора (Audi).
Шина данных CAN — антиблокировочная система тормозов (ABS) / антипробуксовочная система (TCS) (Buick).
Шина данных CAN — антиблокировочная система тормозов (ABS) / антипробуксовочная система (TCS) (Cadillac).
Шина данных CAN — антиблокировочная система тормозов (ASS) / антипробуксовочная система (TCS) (Chevrolet).
Модуль управления двигателем (ECM) незапрограммирован (Chrysler).
Модуль управления двигателем (ECM) незапрограммирован (Dodge).
Модуль управления коробкой передач (TCM) — проблема последовательной связи (Hyundai).
Связь ECM с ABS — неисправность цепи (Isuzu).
Модуль управления двигателем (ECM) незапрограммирован (Jeep).
Модуль управления коробкой передач (TCM) — нарушение связи (Kia).
Контроль напряжения аккумулятора — неисправность (Lexus).
Модуль управления иммобилайзером / модуль управления двигателем (ECM) — ошибка связи (Mazda).
ECM для системы LSI — сбой связи (Mitsubishi).
Шина данных CAN — антиблокировочная система тормозов (ABS) / антипробуксовочная система (TCS) (Oldsmobile).
Модуль управления двигателем (ECM) незапрограммирован (Плимут).
CAN шина данных. Модуль управления двигателем (ECM) антиблокировочная система (ABS) / Система контроля тяги (TCS) — неисправность сигнала (Pontiac).
Модуль управления двигателем (ECM) — неисправен (Saab).
Шина данных CAN, антиблокировочная система тормозов (ASS), система контроля тяги (TCS) к модулю управления двигателем (ECM) — потеря связи (Saturn).
Модуль управления двигателем (ECM) — ошибка программирования (Subaru).
Электронная система дроссельной заслонки (ETS), возвратная пружина дроссельной заслонки — неисправность (Volvo).

Предыдущая запись Ошибка P0031 — низкое напряжение цепи нагревателя датчика кислорода 1, блок 1
Следующая запись Ошибка P0327 — низкий уровень сигнала датчика детонации

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.

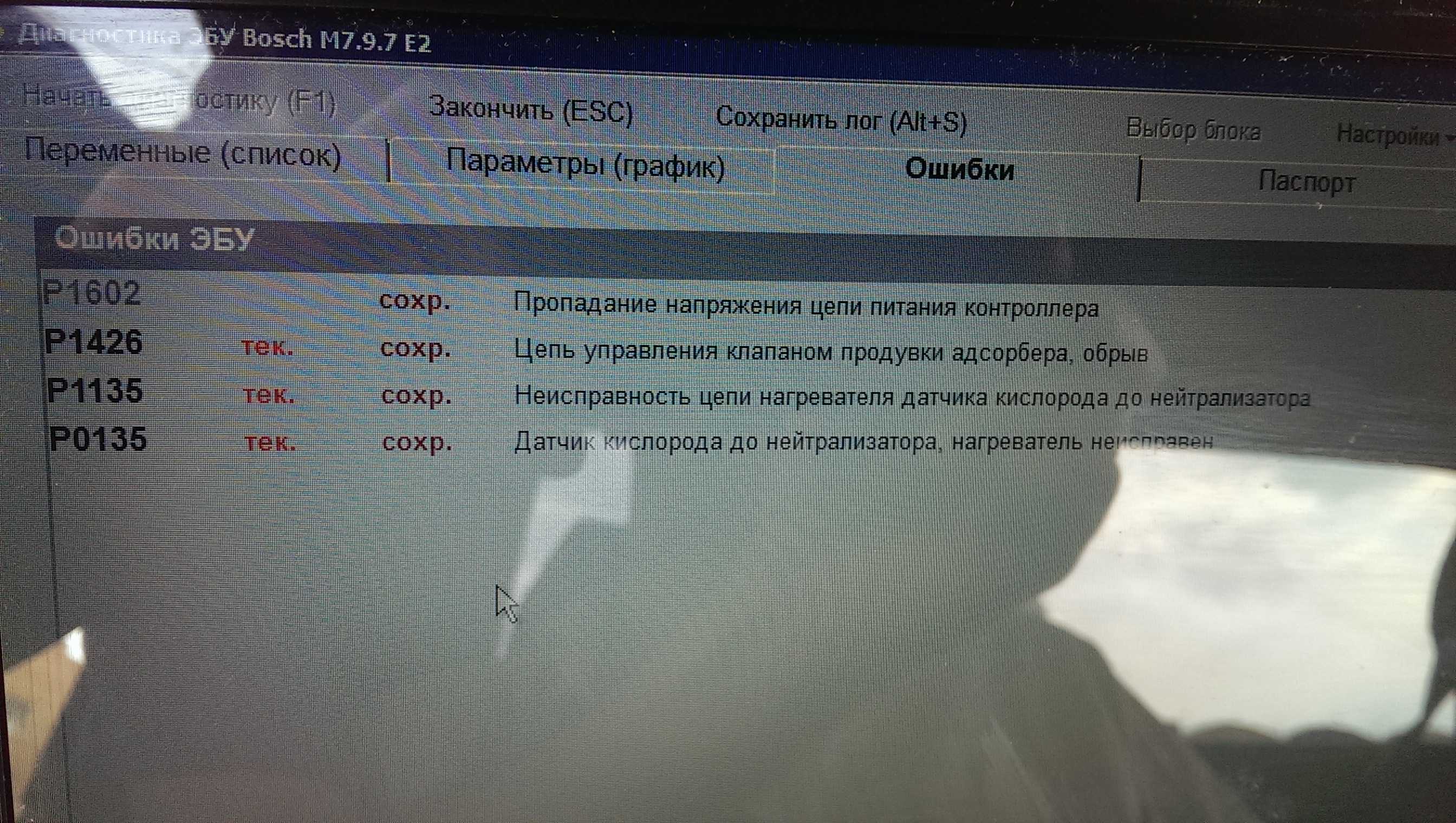

Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат

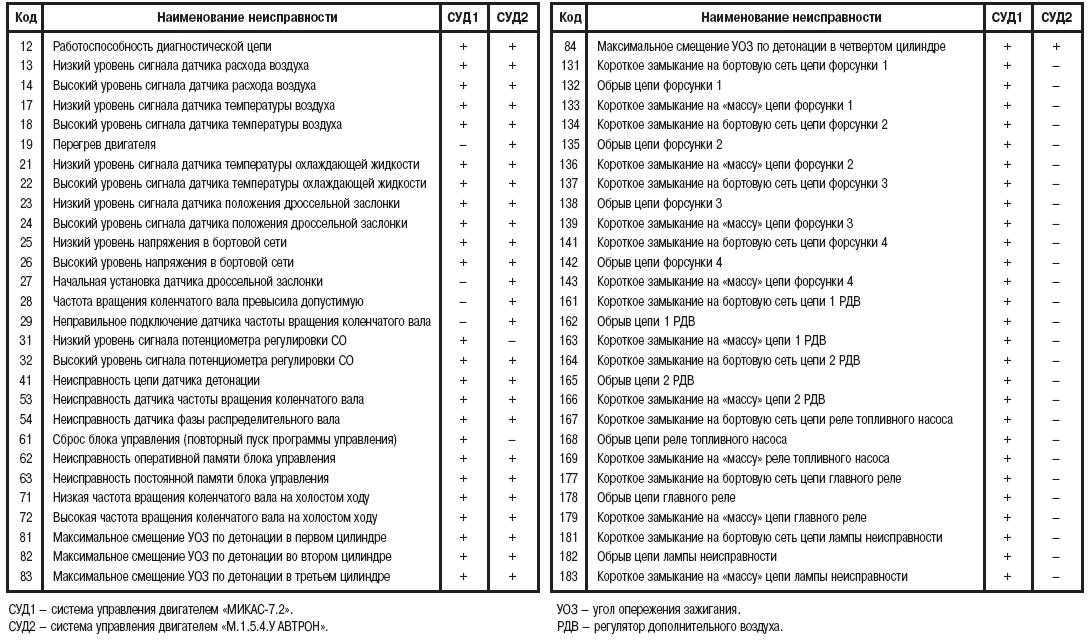

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Что означает код P1602?

Ошибка P1602 — это код, который определяется автопроизводителями Volkswagen и Audi как «Модуль управления двигателем (ECM) — низкое напряжение питания от аккумулятора».

Устанавливается, когда блок управления двигателя (ЭБУ) обнаруживает, что напряжение батареи, подаваемое на ЭБУ при выключении зажигания, ниже минимально допустимого порога.

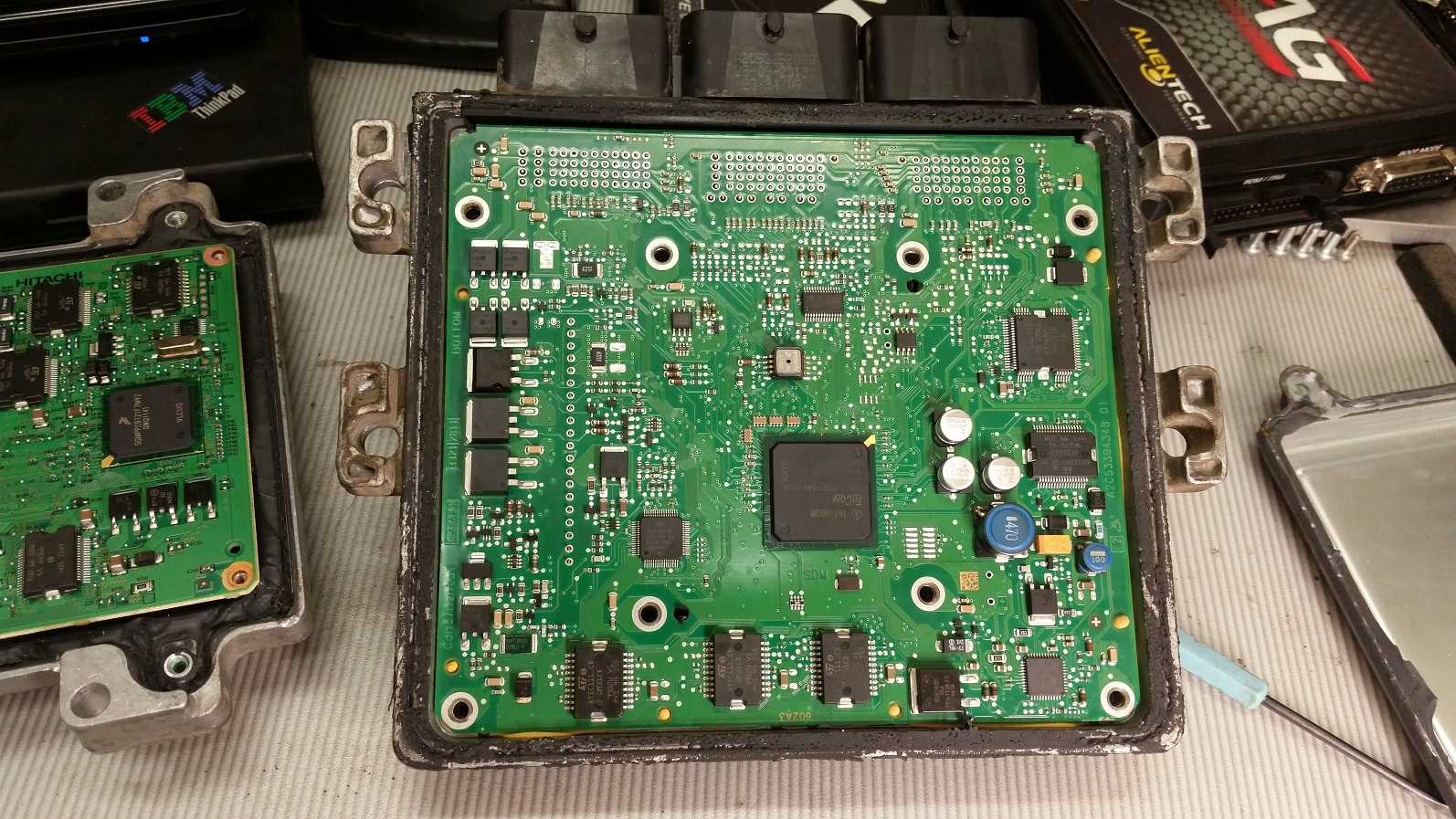

Любой современный блок управления двигателем представляет собой сложный компьютер, который содержит различные регуляторы / стабилизаторы напряжения, преобразователи тока, схемы управления и несколько типов памяти. Все эти детали участвуют в управлении, регулировании и мониторинге сотен, если не тысяч функций в современном автомобиле.

Как и следовало ожидать от сложного компьютера, некоторые функции, такие как память неисправностей OBD II, базовые настройки оборотов холостого хода, базовые настройки времени зажигания и некоторые другие, зависят от памяти. В случае прерывания питания памяти или слишком низкого напряжения эти настройки могут быть потеряны.

Таким образом, на практике эти цепи остаются включенными даже при выключенном зажигании. Это гарантирует, что двигатель заведётся и будет работать плавно при очередном пуске.

В некоторых автомобилях этот набор функций известен как KAM (Keep Alive Memory). KAM аналогичен системе BIOS на ПК в том смысле, что система BIOS предоставляет ПК основные инструкции по эксплуатации, когда он загружается.

Аналогичным образом, память KAM снабжает ЭБУ основными инструкциями по эксплуатации, которые должны включаться и работать до тех пор, пока блок управления не сможет использовать входные данные и / или контуры обратной связи от датчиков для поддержания работы двигателя.

Из вышесказанного должно быть очевидно, что если память KAM будет потеряна из-за недостаточного или прерванного электропитания, основные инструкции по эксплуатации, необходимые для «загрузки» ЭБУ, будут недоступны, и в результате двигатель может не завестись.

Когда контроллер обнаруживает низкое напряжение для памяти KAM, он устанавливает код P1602 и может также включить лампочку Check Engine.

Что означает код P0016?

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Это означает, что он применяется ко всем транспортным средствам, оснащенным OBD-II, включая, в частности, Ford, Dodge, Toyota, VW, Honda, Chevrolet, Hyundai, Audi, Acura и т. д.

Датчик положения распределительного вала (ДПРВ) используется для определения положения распределительного вала. Он передает эту информацию в блок управления двигателем (ЭБУ). Затем ЭБУ использует эту информацию для управления топливными форсунками, а в некоторых случаях — для определения момента зажигания.

Датчик положения коленчатого вала (ДПКВ) передает положение коленчатого вала и обороты двигателя в ЭБУ или модуль зажигания. Кроме ЭБУ эта информация используется для управления моментом зажигания, а в некоторых случаях она также применяется для управления впрыском топлива.

ДПКВ и ДПРВ работают согласованно, чтобы контролировать синхронизацию подачи искры и топлива. Оба датчика используют эффект Холла и постоянный магнит.

Постоянный магнит — создает сигнал переменного напряжения, который пропорционален частоте вращения двигателя.
Эффект Холла — использует опорное напряжение от ЭБУ для получения сигнала напряжения постоянного тока.

Внутри двигателя коленчатый вал и распределительный вал удерживаются вместе ремнем ГРМ или цепью ГРМ, что обеспечивает их синхронизацию. Положение коленвала и распредвала должно быть точно рассчитано во времени. Если ЭБУ обнаружит, что сигналы от коленвала и распредвала расходятся во времени на определенное количество градусов, будет установлен код неисправности P0016.

Датчик положения распределительного вала, выход сигнала из допустимого диапазона

Описание схемы

Датчик положения распределительного вала (СМР) используется для определения положения распределительного вала, а также для взаимосвязи с положением коленчатого вала, для того, чтобы контроллер ЭСУД мог определить, в какой цилиндр форсунке подавать топливо.

Условия появления кода DTC

Условия установки кода неисправности

Нет передачи сигнала датчика СМР между зубьями 25 и 33 и изменения полярности.

Действия, выполняемые при установке кода неисправности

Контрольная лампа индикации неисправности загорается.
Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.
Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

Лампа индикации неисправности выключается по окончании трех циклов проверки подряд, при которых диагностика выполняется без сбоя.
Архивный диагностический код неисправности убирается после 40 циклов нагрева без сбоя.
Диагностический код неисправности может быть очищен сканирующим прибором.

Диагностическая информация

Перед использованием диагностической таблицы проверить и устранить любой необычный шум двигателя.

Любая цепь, подозреваемая на создание шума двигателя, должна быть тщательно проверена на следующие обстоятельства:
