Ошибка p0222 лачетти 1.4/1.6

Диагностика и решение проблем

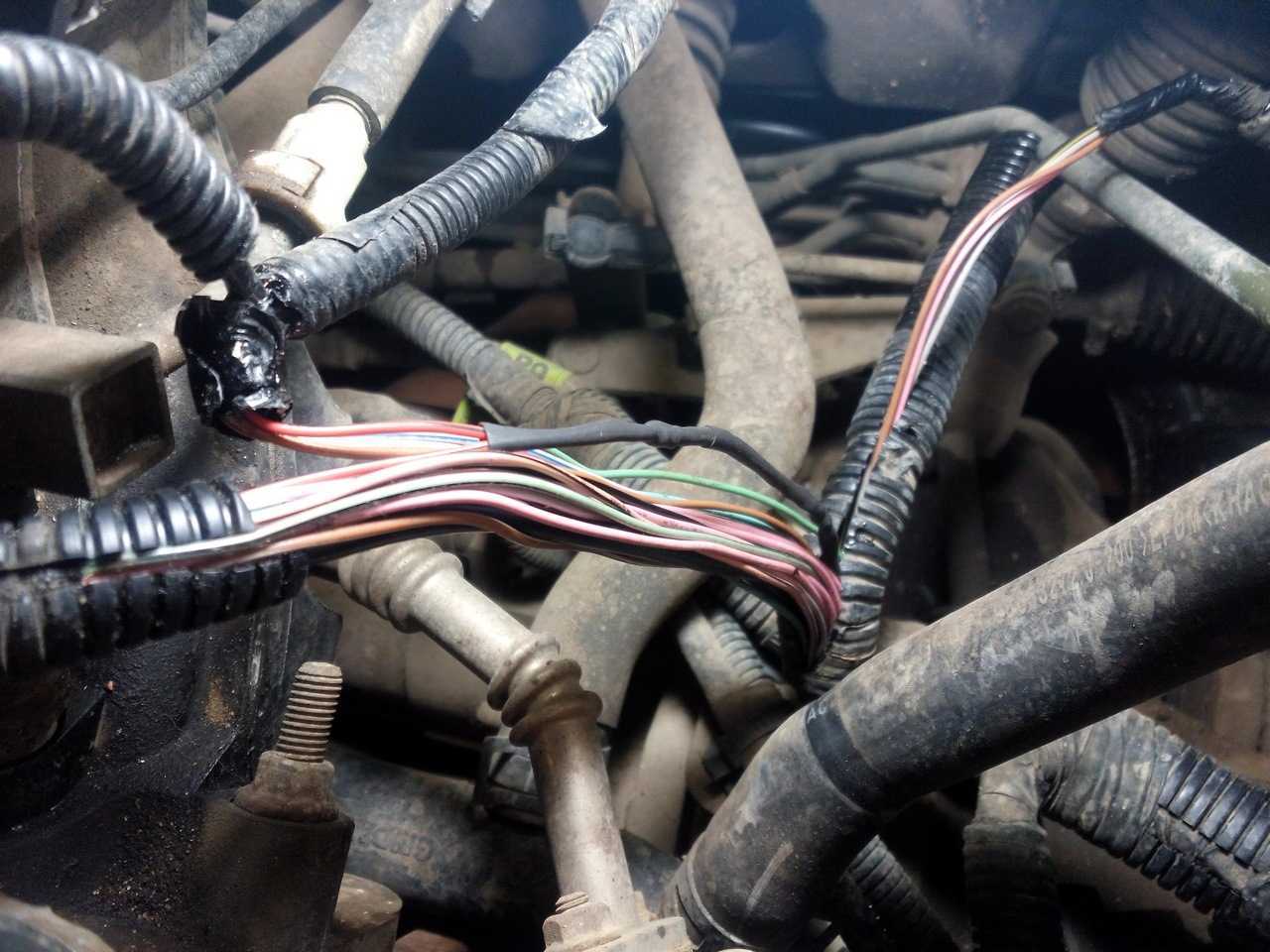

Тщательно проверьте датчик положения дроссельной заслонки (TPS), разъем проводки и проводку на предмет обрывов и т. д. Отремонтируйте или замените при необходимости для устранения ошибки P0222.

Проверьте напряжение на TPS (более подробную информацию см. в руководстве по обслуживанию вашего автомобиля). Если напряжение слишком низкое, это указывает на проблему. При необходимости замените датчик.

В случае недавней замены, может потребоваться регулировка TPS. На некоторых автомобилях, инструкции по установке требуют правильной регулировки или регулировки (подробности см. в руководстве по ремонту).

Шаг 6

Соберите систему после ремонта или замены, очистите все коды и проведите пробную поездку на автомобиле с подключенным сканером, чтобы контролировать работу системы. Однако, поскольку нагрев иногда может повлиять на работу незначительно неисправных датчиков TPS, убедитесь, что двигатель достигает полной рабочей температуры во время тест-драйва.

Если сканер обнаруживает «глюки» в сопротивлении / напряжении системы только при горячем двигателе, подозревайте неисправный датчик TPS. Однако не поддавайтесь искушению заменить только TPS или корпус дроссельной заслонки, поскольку неясно, как или в какой степени старый компонент может влиять на функционирование нового компонента.

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Это интересно: Как установить навигатор на планшет

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.

Признаки неисправности датчика положения дроссельной заслонки

Перед тем как перейти к описанию симптомов поломки ДПДЗ, имеет смысл вкратце остановиться на вопросе, на что влияет датчик положения дроссельной заслонки. Необходимо понимать, что основная функция указанного датчика состоит в определении угла, на который повернута заслонка. От этого зависит угол опережения зажигания, расход топлива, мощность двигателя, динамические характеристики машины. Информация от датчика попадает в электронный блок управления двигателем, и на ее основании компьютер посылает команды о количестве подаваемого топлива, угле опережения зажигания, что способствует образованию оптимальной топливовоздушной смеси.

Соответственно, неисправности датчика положения дроссельной заслонки выражаются в следующих внешних признаках:

Нестабильные, «плавающие», обороты холостого хода.
Двигатель глохнет во время переключения передач, либо после перехода с какой-либо передачи на нейтральную скорость.
Мотор может произвольно заглохнуть при работе на холостом ходу.
Во время езды имеются «провалы» и рывки, в частности, при разгоне.
Ощутимо снижается мощность двигателя, падают динамические характеристики автомобиля. Что очень заметно на показателях динамики разгона, проблемах при езде на машине в гору, и/или при ее значительной загрузке или буксировке прицепа.
На приборной панели активируется (загорается) сигнальная лампа Check Engine. При сканировании ошибок из памяти ЭБУ диагностический прибор показывает ошибку р0120 или другую, связанную с датчиком положения дроссельной заслонки и ее неисправностью.
В некоторых случаях отмечается повышенный расход топлива автомобилем.

Здесь же стоит отметить, что перечисленные выше признаки могут указывать и на проблемы с другими узлами двигателя, в частности, на неисправность дроссельной заслонки. Однако в процессе выполнения диагностики имеет смысл также проверить и датчик ДПДЗ.

Причины загрязнения и как с ними бороться

Существует несколько причин, почему дроссельная заслонка со временем загрязняется. Избегая их появления вы автоматически продлите сроки между ее очисткой. К упомянутым причинам относятся:

Использование некачественного бензина. Если в нем имеется осадок, то он обязательно попадет в дроссельный узел, где превратится в нагар. Поэтому старайтесь заливать качественный бензин, и заправляться на проверенных заправках.
Забитый топливный фильтр. Если вы вовремя не поменяете топливный фильтр, то существует вероятность, что куски грязи с него попадут в топливную систему, в том числе в дроссельный узел.
Попадание пыли и грязи в систему впуска. Это может быть вызвано разными причинами — засорением воздушного фильтра, повреждением целостности воздуховода, различными механическими воздействиями.
Картерные газы с масляной пылью. Именно они являются основной причиной масляных отложений на заслонке. Они могут попасть в камеру сгорания через клапанную крышку из системы вентиляции картерных газов. Ситуация усугубляется тем, что они переносят масляную пыль. Именно она сгорает и остается в виде осадка на поверхности дроссельной заслонки.

Это интересно: Способы шумоизоляции

Забитый топливный фильтр

Меняйте вовремя воздушный и топливный фильтры, заливайте качественный бензин, и не допускайте попадания пыли в систему приточной вентиляции автомобиля. Все это избавит вас от необходимости проводить чистку дроссельной заслонки раньше регламентного срока.

Конструкция и местонахождение измерителя

Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.

Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:

После включения зажигания и пуска мотора на датчик подается напряжение питания 12 В. Через третий сигнальный провод элемент отдает контроллеру напряжение величиной 90–95% от исходного.
Когда выступ на вращающейся детали распредвала проходит рядом с корпусом ДПРВ, напряжение на сигнальном контакте падает до 0,2–0,4 вольта в зависимости от конструкции прибора и модели транспортного средства.
По моментам падения напряжения электронный блок четко «видит» фазы газораспределения, своевременно подает топливную смесь в цилиндры двигателя и направляет искровой разряд к нужной свече зажигания.

Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.

Как устранить или сбросить код неисправности P0703

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0703:

Проверьте предохранители системы при нажатой педали тормоза.
Осмотрите разъемы, а также проводку.
Проверьте, работает ли стоп-сигнал с педалью тормоза. Если стоп-сигналы не работают, замените или отрегулируйте выключатель тормоза.
При необходимости прошейте или замените PCM/TCM.

Диагностика и решение проблем

Перед тем, как начать процесс поиска и устранения неисправности P0703, вам следует изучить бюллетени технического обслуживания (TSB) для конкретного автомобиля. В некоторых случаях это может сэкономить много времени, указав вам правильное направление.

После этого следует произвести подробный визуальный осмотр для проверки состояния проводки на предмет явных дефектов. Проверьте разъемы и проводку к выключателю тормоза, а также PCM или TCM.

Нормальные показания для проводки и соединений должны составлять 0 Ом сопротивления. Проверка целостности проводки всегда должна выполняться при отключенном питании от цепи. Чтобы избежать короткого замыкания и создания дополнительных повреждений.

Если напряжение, а также сопротивление во всех цепях находится в пределах нормальных значений. Возможно, что модуль управления трансмиссией вышел из строя и его необходимо заменить. Отказы PCM относительно редки, но они случаются. Имейте в виду, что после его замены, необходимо выполнить перепрограммирование.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0222 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Chevrolet (Шевроле Авео, Круз, Лачетти)
Daewoo (Дэу Матиз)
Ford (Форд Рейнджер, Фокус)
Hyundai (Хендай Солярис)
Jeep (Джип Гранд Чероки)
Kia (Киа Сид)
Land Rover (Ленд Ровер Рендж Ровер)
Mazda (Мазда 6)
Mercedes
Mitsubishi (Митсубиси Лансер)
Nissan (Ниссан Патфайндер)
Opel
Peugeot
Skoda (Шкода Октавия)
Ssangyong
Subaru
Toyota
Volkswagen (Фольксваген Пассат, Поло Седан, Тигуан)
ВАЗ 2114
Газель
Лада Гранта, Калина, Нива, Приора
Уаз Патриот

С кодом неисправности Р0222 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0121, P0122, P0123, P0221, P2100, P2105, P2106, P2135, P2160, U0151, U1900.

Источник

Принцип работы датчика давления масла и его проверка

Параметры и технические характеристики лада гранта. лада гранта ваз 219010. лада гранта модель 219010

Принцип работы ДДМ достаточно прост — в зависимости от давления масла, измерительная мембрана внутри датчика прогибается под давлением масла и замыкает и размыкает контакты. Если уровень масла в двигателе падает, соответственно контакты размыкаются и загорается контрольная лампа давления масла.

Перед проверкой датчика следует убедиться что:

уровень масла в двигателе находится на требуемом уровне
масляный фильтр исправен и из под него не «гонит» масло

Если и с уровнем масла и фильтром все в порядке, необходимо проверь цепь датчика и его самого.

Проверяем цепь от датчика к контрольной лампе. Отсоединяем клемму с датчика и прислоняем ее на массу. При исправной цепи, лампа давления масла должна погаснуть. Если нет, возможно в цепи где то обрыв.
Если после снятия ДДМ он в масле, значит он неисправен и требует замены, если датчик сухой, причина в масляном фильтре, уровне масла или масляном насосе.
Так же давление масла в двигателе можно проверь с помощью манометра. Для этого следует выкрутить датчик и вкрутить манометр. Запустить мотор и на холостых оборотах манометр должен показывать 0,65 кгс/см2 и больше, значит с насосом, и остальным все в порядке. Просто требуется замена датчика.

Если ваш автомобиль оборудован бортовым компьютером, при неисправности ДДМ появится ошибка P0523 (Высокое напряжение датчика давления масла). Эта ошибка говорит о том, что требуется замена датчика.

Возможные причины загорания функции «чек»

Сигнал «ЧЕК» расположен в самом центре комбинации приборов, там, где водитель сможет на него быстро обратить внимание. Загорелся чек двигателя при резком ускорении

Загорелся чек двигателя при резком ускорении

Эта функция отвечает за работу двигателя и если она сигнализирует, то возможно возникли проблемы в работе именно этого узла. Конечно, для любого автомобилиста – это страшно, ведь ремонт силового агрегата сложный и дорогостоящий. Но, не стоит сразу пугаться и паниковать, может причина мелочная.

Итак, рассмотрим, какие существуют причины того, что загорелась функция «ЧЕК» на Ладе Гранте:

Если индикатор сработал при пуске двигателя, то не стоит беспокоиться, всё работает.
Если «ЧЕК» загорелся и длительное время сигнализирует, то, прежде всего, необходимо сделать диагностику, а только потом беспокоится.
Если «ЧЕК» во время движения – это может означать, что недостаточный уровень масла в двигателе (p0523 — ошибка когда неисправен датчик давления масла).
Горит функция «ЧЕК» — стоит проверить мотор на признаки разгерметизации или утечки масла.
Если вышеуказанные причины не сработали, но «ЧЕК» горит, то это может быть сигналом к тому, что вышла со строя свеча зажигания или залито некачественное горючее.

Загорание функции «ЧЕК» сигнализирует о том, что в двигателе что-то не так и стоит провести диагностику, перед тем, как предпринимать другие действия.

Термостат Шевроле Авео Т300. Проверяем нагреватель

Однако перед такой работой стоит проверить нагреватель термостата. Тестирование проводим в таком порядке:

Выключаем зажигание и отключаем разъем от нагревателя термостата.
Включаем зажигание. Проверяем, подает ли ЭБУ питание на нагреватель. Напряжение должно быть между вторым контактом разъема и массой двигателя. Для проверки можно использовать контрольную лампу или мультиметр. Если напряжения нет, в первую очередь проверяем проводку на обрыв или замыкание.
Цепь низкого сигнала (контакт №1) не должен подавать признаков наличия напряжения.
Так проверяют цепь нагревательного элемента в корпусе распределителя антифриза
Выключаем зажигание. Отключаем контактную колодку с ЭБУ и проверяем сопротивление между контактом №43 и массой. Сопротивление должно стремиться к бесконечности.
Проверяем сопротивление между контактом №43 разъема ЭБУ и контактом №1 разъема нагревателя термостата. Номинальное значение — минимум 5 Ом.
Если все цепи прошли проверку, меняем нагреватель термостата. Он продается отдельно от корпуса.

Или поступаем так, как описано выше — выбрасываем нагреватель и устанавливаем клапан термостата Borg Wagner без нагревательного элемента. Если нет возможности прошить ЭБУ, между контактами колодки нагревателя устанавливаем сопротивление (150 Ом) или реле.
