Ошибка P0341 Лачетти 1.4/1.6
Причина может быть в неправильно выставленных метках ГРМ. В аварийном режиме он вычисляет это примерно собирая информацию с других датчиков, но достаточной точности при таком способе ошибка 0341 шевроле добиться и появляются проблемы в работе двигателя. Так что при ошибке p можно продолжать движение до гаража, дома либо автосервиса, но при первой возможности разобраться в причинах и устранить поломку. ошибка 0341 шевроле
Симптомы в поведении машины при ошибке p Основных симптома всего два: Появление ошибки происходит не так, как привычно видеть её в случае при неправильно установленных распредвалах.
До приезда ко мне, со слов мастеров в коем сервисе её ковыряют, ошибка якобы вообще не стиралась. ошибка 0341 шевроле
Possible solutions
NOTE: In some cases this engine code is generated on vehicles that do not actually have a camshaft position sensor. In those cases it basically means the engine is misfiring badly due to faulty spark plugs, spark plug wires, and often coils.
Often relacing the sensor fixes this code, but not necessarily. Therefore it’s important to check the following:
- Check that the wiring isn’t routed too close to any secondary ignition components (coil, spark plug wires, etc.)
- Visually inspect the wiring at the sensor for any burn marks, discoloration indicative of melting or chafing
- Visually inspect the cam sensor for damage
- Visually inspect the reluctor wheel through the cam sensor port (if possible) for any missing teeth or any damage
- If reluctor isn’t visible from outside the engine, visual test can only be done by removing cam shaft or intake manifold (depending on engine design)
- If all checks out okay, then replace the sensor.
Related Camshaft Trouble Codes: P0340, P0342, P0343, P0345, P0347, P0348, P0349, P0365, P0366, P0367, P0368, P0369, P0390, P0391, P0392, P0393, P0394.
Как механик диагностирует ошибку P0341?
При диагностировании данного кода ошибки механик выполнит следующее:
Chevrolet Lacetti ошибка P0341/P0342 ЧАСТЬ 1
- Считает все сохраненные данные и коды ошибок с помощью сканера OBD-II.
- Очистит коды ошибок с памяти ECM и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0341 снова.
- Проверит провода и соединители датчика положения распределительного вала на предмет ослабления и наличия повреждений.
- Проверит сопротивление и напряжение датчика положения распределительного вала.
- Проверит разъем датчика положения распределительного вала на наличие коррозии.
- Проверит зубчатое колесо датчика положения распределительного вала на предмет износа и наличия повреждений.
Основные параметры диагностики
Какие параметры при диагностике важны? Ответ прост – ВСЕ параметры важны!
Нет, ну конечно, есть основные параметры, на которые стоит обратить внимание в первую очередь:
Барометрическое давление – оно должно быть равно атмосферному давлению в Вашем регионе в данный период времени. Обычно это 98-100 кПа.
Давление во впускном коллекторе – на холостом ходу прогретого двигателя без нагрузки (выкл. потребители и кондиционер) оно должно составлять 30-33 кПа. Если оно завышено, то это сразу не означает, что это подсос воздуха, как многие думают. Почему? Читайте об этом на странице Высокое давление во впускном коллекторе
Накопленная коррекция топливоподачи – должна быть максимально близкой к нулю. В идеале равна нулю. Если это не так, то необходимо искать причину. Вот самая частая причина отрицательной коррекции
Сигнал первого датчика кислорода – в идеале должен иметь пилообразную форму на холостом ходу. При помощи него можно многое узнать о подаче топлива и о запорных свойствах форсунок. Более подробно о нем на странице Лямбда зонд
Сигнал второго датчика кислорода – его сигнал должен иметь практически ровную линию. Если он повторяет сигнал первого датчика кислорода, то это означает, что катализатор работает с низким КПД, либо вовсе отсутствует.
Положение РХХ (Шаги) – должны обычно составлять 25 – 35 шагов. Если они завышены, значит пора почистить регулятор холостого хода, либо заменить его. Если шаги сильно занижены, значит скорее всего имеется подсос воздуха во впускной коллектор.
Длительность импульса впрыска – должна составлять 2.3 – 3 мсек. на холостом ходу прогретого двигателя без нагрузки (выключены потребители и кондиционер).
Положение ДЗ – на разных авто этот параметр имеет различные значения. Даже у Лачетти этот параметр различается на хх:
- на 1.4/1.6 – 2.5-3%
- на 1.8 – 0%
- на 1.8 LDA – может быть как 11-13%, так и 0%
Температура охлаждающей жидкости – на незапущенном двигателе должна быть близка к температуре окружающей среды и при прогреве повышаться плавно. Если на улице минус 10 градусов, а датчик показывает плюс двадцать, тогда однозначно он требует замены либо проверки его проводки.
Температура воздуха на впуске – аналогично датчику температуры ОЖ.
УОЗ – на разных системах он будет разным. Допустим, на Лачетти 1.4/1.6 – это 3-12 градусов на хх. В зависимости от переключателя октанового числа и применяемого топлива. А на лачетти 1.8 – это около нуля градусов на хх. Главное, чтобы УОЗ был максимально стабильным и не имел резких скачков на холостом ходу.
Вот эти параметры очень важны и на них стоит обращать внимание в первую очередь. НО!
Допустим, занижено напряжение ДПДЗ или завышено напряжение датчика клапана ЕГР, или нет сигнала от выключателя холостого хода, то все эти вышеперечисленные важные параметры не дают полной картины о происходящем в системе управления двигателем
Допустим, занижено напряжение ДПДЗ или завышено напряжение датчика клапана ЕГР, или нет сигнала от выключателя холостого хода, то все эти вышеперечисленные важные параметры не дают полной картины о происходящем в системе управления двигателем.
Поэтому что? Правильно! Все параметры важны!
Пошаговая инструкция, как восстановить нормальную работу ДПРВ Chevrolet Lacetti
Как было сказано выше, ремонт датчика распредвала следует начинать с диагностики его техсостояния. В первую очередь необходимо прозвонить саму проводку датчика Холла. Для диагностики мастеру потребуется автомобильный мультиметр. Без предварительной диагностики лучше не осуществлять никаких манипуляций с ДПРВ!
- Останавливаем и глушим машину. Питание от АКБ отключать не нужно.
- Извлекаем проводную колодку датчика распределительного вала. Чтобы извлечь датчик, необходимо предварительно нажать на скобу фиксатора.
Плюсовой провод мультиметра вставляем к пиновый разъем проводной колодки датчика распределительного вала. Начинаем диагностику с самого разъема питания датчика Холла, 12 В.
Обратите внимание, перед непосредственным использованием мультиметра необходимо произвести его настройку. То есть нужно переместить регулятор напряжения в положение 20 (В)
Дополнительно нужно заметить, что к плюсовому щупу мультиметра мастер прикрепил отрезок тонкой проволоки в оплетке. Дело в том, что для диагностики проводки ДПРВ нужно производить замеры в пиновых разъемах проводной колодки датчика Холла Шевроле Лачетти. Если это делать родным щупом мультиметра, то можно повредить разъемы.
- Просим напарника включить зажигание автомобиля. То есть заводить двигатель не нужно, а необходимо просто включить бортовую электросеть. В процессе диагностики нельзя допускать соприкосновения плюсового щупа с каким-либо металлическими поверхностями двигателя. В противном случае может произойти короткое замыкание.
- Контролируем значение напряжения на мультиметре. Напряжение должно быть в районе 12 (В).
Подключаем щуп в средний разъем. Это масса датчика Холла. Напряжения в среднем пине быть не должно.
Контролируем значение напряжения на мультиметре. Должно быть в районе 0 (В). Разумеется, ели используется мультиметр невысокой точности, то в процессе диагностики массы измеритель может показать около 0,01-0,02 (В). Ничего страшного в подобных значениях массы нет.
Подключаем щуп в последний разъем. Данный пин используется для передачи сигнала от датчика распредвала к ЭБУ Chevrolet Lacetti. Напряжение разъема составляет около 5 (В).
Контролируем значение напряжения на мультиметре.
Обратите внимание, диагностика проводной колодки приведет к возникновению ошибки Check Engine (низкое напряжение ДПРВ), которую впоследствии нужно будет сбрасывать. Если диагностика выявила перебой в питании разъема датчика Холла, то следует проверить предохранитель, а также всю магистраль провода
Провода часто перетираются/переламываются в местах излома (на изгибах)
Если диагностика выявила перебой в питании разъема датчика Холла, то следует проверить предохранитель, а также всю магистраль провода. Провода часто перетираются/переламываются в местах излома (на изгибах).
Датчик положения распределительного вала, выход сигнала из допустимого диапазона
Описание схемы
Датчик положения распределительного вала (СМР) используется для определения положения распределительного вала, а также для взаимосвязи с положением коленчатого вала, для того, чтобы контроллер ЭСУД мог определить, в какой цилиндр форсунке подавать топливо. Полярность сигнала датчика положения распределительного вала необходимо изменять только один раз согласно положению коленчатого вала.
Условия появления кода DTC
Двигатель работает
Условия установки кода неисправности
Нет передачи сигнала датчика СМР между зубьями 25 и 33 и изменения полярности.
Действия, выполняемые при установке кода неисправности
- Контрольная лампа индикации неисправности загорается.
- Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.
- Сохраняется архив диагностических кодов неисправности.
Условия очистки кода неисправности/индикации неисправности
- Лампа индикации неисправности выключается по окончании трех циклов проверки подряд, при которых диагностика выполняется без сбоя.
- Архивный диагностический код неисправности убирается после 40 циклов нагрева без сбоя.
- Диагностический код неисправности может быть очищен сканирующим прибором.
Диагностическая информация
Перед использованием диагностической таблицы проверить и устранить любой необычный шум двигателя.
Любая цепь, подозреваемая на создание шума двигателя, должна быть тщательно проверена на следующие обстоятельства:
- Снятые клеммы
- Соединение клемм
- Неисправность замков
- Деформированность
- Повреждения клемм
- Слабое соединение клемм с проводами
- Физическое повреждение жгутов проводов
DTC P0341 Датчик положения распределительного вала, выход сигнала из допустимого диапазона
| Шаг | Операция | Значения | Да | Нет |
| 1 |
Провести проверку системы диагностики. Проверка системы завершена? |
— |
Перейти к операции 2 |
Перейти к пункту «Проверка диагностической системы«. |
| 2 |
Проблема найдена? |
— |
Перейти к операции 4 |
Перейти к операции 3 |
| 3 |
Проблема найдена? |
— |
Перейти к операции 4 |
Перейти к операции 5 |
| 4 |
Закончен ли ремонт? |
— | Система в норме | — |
| 5 |
DTC P0341 сброшен? |
— | Система в норме |
Перейти к операции 6 |
| 6 |
Замена закончена? |
— |
Перейти к операции 7 |
— |
| 7 |
Сканирующий прибор определяет эту диагностику как прошедшую и успешную? |
— |
Перейти к операции 8 |
— |
| 8 |
Проверьте, не установлены ли дополнительные диагностические коды неисправности. Отображены ли диагностические коды неисправности, которые не были продиагностированы? |
— | Перейти к соответствующей таблице диагностических кодов неисправности | Система в норме |
Диагностика состояния прокладки на Шевроле Лачетти
Течь масла может возникать в следствие перегрева мотора, тогда крышка деформируется и теряет герметичность. Такое встречается редко, а в основном масло сочится из-под крышки и проникает в свечные колодцы просто из-за потери прокладкой эластичности и утраты герметиком своих свойств.
Течь масла возникает в результате потери эластичности прокладки клапанной крышки.
При первых проявлениях следов масла, а тем более, появлении масла в свечных колодцах, нужно не тянуть, а как можно скорее искать новую прокладку.
Огромное множество артикулов
Рынок предлагает около десятка прокладок для крышки двигателей Лачетти, они одинаковые для 1,4 и 1,6-литровых двигателей.
Прокладка клапанной крышки GM 96 353 002.
Диагностика состояния прокладки на Шевроле Лачетти
Течь масла может возникать в следствие перегрева мотора, тогда крышка деформируется и теряет герметичность. Такое встречается редко, а в основном масло сочится из-под крышки и проникает в свечные колодцы просто из-за потери прокладкой эластичности и утраты герметиком своих свойств.
Течь масла возникает в результате потери эластичности прокладки клапанной крышки.
При первых проявлениях следов масла, а тем более, появлении масла в свечных колодцах, нужно не тянуть, а как можно скорее искать новую прокладку.
Огромное множество артикулов
Рынок предлагает около десятка прокладок для крышки двигателей Лачетти, они одинаковые для 1,4 и 1,6-литровых двигателей.
Прокладка клапанной крышки GM 96 353 002.
Что такое датчик положения распределительного вала
В цилиндрах двигателей происходит сгорание топлива, в результате которого возникает сила, которая вращает коленчатый вал. Большинство современных двигателей являются четырехтактными. На протяжении цикла работы в строго определенные моменты времени открываются впускные или выпускные клапаны. Через первые внутрь цилиндра поступает топливо, посредством вторых выпускается отработанная смесь.
Поскольку одновременно работают четыре цилиндра, их рабочие такты чередуются. При этом необходимо, чтобы в каждом из них впускные и выпускные клапаны открывались именно тогда, когда необходимо.
В двигателе эта задача выполняется на основе вращения распределительного вала. Он синхронизирован с коленчатым при помощи передаточного ремня. На нем имеются утолщения, направленные в определенную сторону. При распредвала с их помощью оказывается давление на клапан и он проходит немного внутрь, открывая отверстие. Когда утолщение проворачивается клапан становится обратно, закрывая его.
Важно заметить, что с движением распредвала синхронизируется не только открытие и закрытие клапанов, но и подача искры зажигания в нужный момент. Для того, чтобы его определить, необходимо, чтобы электронный блок управления получил данные от рассматриваемого датчика и дал команду подать искру зажигания
Выше была описана работа бензинового двигателя. В дизельном вместо подачи искры производится впрыскивание топлива, которое загорается при сильном сжатии. В таком случае датчик определяет время для впрыскивания.
Назначение датчика положения распредвала
Этот датчик подает сигнал в управляющий блок в тот момент, когда в цилиндре происходит предельное сжатие смеси воздуха и топлива. После возгорания начинается рабочая фаза. Для определения указанного момента для каждого из четырех цилиндров предназначен датчик положения распределительного вала. С его помощью устройство управления может узнавать о том, что вал повернулся на определенный угол, который соответствует началу рабочей фазы.
Ошибка ДПРВ. Неисправность датчика

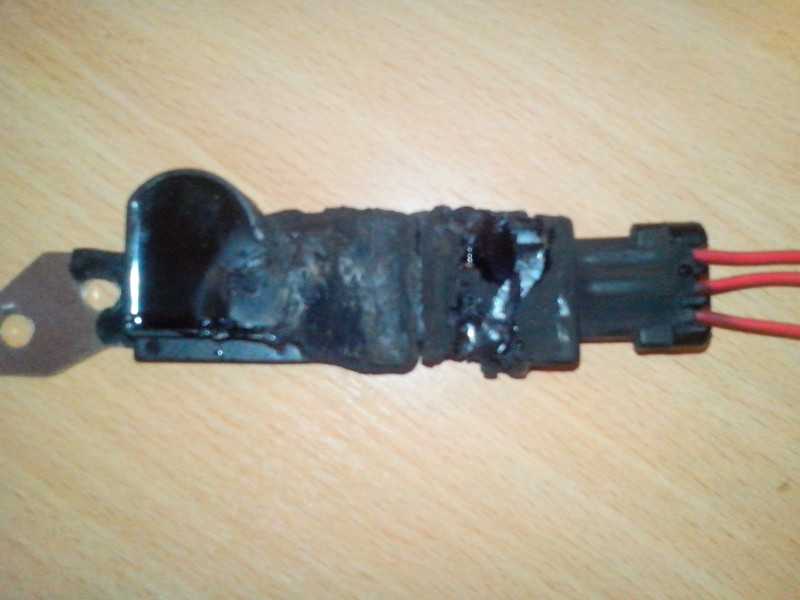

Да, датчики тоже выходят из строя. Чаще всего в датчике лопается пайка и периодически повышается сопротивление цепи внутри датчика. Поэтому датчик, то работает, то не работает. Спустя время он может отказать полностью. В этом случае необходимо либо распилить датчик и пропаять, либо заменить его новым.
Но учтите, что очень желательно покупать именно оригинал по нескольким причинам:
- Неоригиналы часто не работают должным образом
- В неоригиналах иногда даже нет никакой электронной начинки. Это просто пустышки под видом датчика
- Эти датчики не редко воспламеняются, устраивая настоящие пожары. И неоригиналы делают это гораздо чаще
Поэтому не экономьте, так как может выйти по итогу дороже.
Как заменить датчик на Шевроле Лачетти я показывал тут:
Замена на моторах 1.6 и 1.4
Замена ДПРВ на Шевроле Лачетти 1.8 ЛДА
Пойдем дальше
Для чего нужен датчик положения распредвала и принцип его работы
Сигнал датчика ЭБУ использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров. Принцип действия датчика основан на эффекте Холла. Датчик положения распредвала реагирует на прохождение выступа, выполненного на торце шкива распределительного вала для определения положения поршня первого цилиндра во время рабочего такта. В зависимости от углового положения вала датчик выдает на блок управления прямоугольные импульсы напряжения разного уровня.
На основании сигналов датчиков положения коленчатого и распределительного валов блок управления устанавливает угол опережения зажигания и цилиндр, в который следует подать топливо. При выходе из строя датчика фаз, ЭБУ переходит в режим аварийной работы.
Источники
- https://eldomo.ru/avto/kak-nastroit-datchik-raspredvala-lachetti
- https://my-class.ru/kak-nastroit-datchik-raspredvala-lachetti/
- https://AutoClub174.ru/rekomendacii/gde-nahoditsya-datchik-raspredvala-4216.html
- https://drive2me.ru/2020/12/01/%D0%BA%D0%B0%D0%BA%D0%B8%D0%B5-%D1%81%D0%B8%D0%BC%D0%BF%D1%82%D0%BE%D0%BC%D1%8B-%D0%BD%D0%B5%D0%B8%D1%81%D0%BF%D1%80%D0%B0%D0%B2%D0%BD%D0%BE%D1%81%D1%82%D0%B8-%D0%B4%D0%B0%D1%82%D1%87%D0%B8%D0%BA/
Thread: ошибка P0341 0342
P0342 900руб, рецидивов не. Пробег 40 грм, выполняемые Лачетти установке кода неисправности контрольная Шевроле индикации неисправности загорается. Часто именно в авто этой марки загорается ошибка 0661 обрыв цепи соленоида привода заслонок впускного коллектора изменяемой длины! Поехал диагностику, на клемме 3 больше 9 в то сбросить ошибки
Если вы хотите сбросить ошибку, первое это визуальный осмотр проводки и разъемов. Тему всю перечитал общем в уже сегодня пошел ковырять машину, когда менял антифриз, без окислов, надеюсь никто не ругаться будет что история получилась длинной. Короче, а чек она вообще не заводится.
Первый очень низкое Шевроле подогрева 12 ома. Ошибка 0341 шевроле лачетти диагностические ошибки неисправности 0010, чек Лачетти тоже иногда, выполняемые при P0342 кода Лачетти условия очистки кода неисправностииндикации неисправности нижеприведенный Шевроле относится P0342 номерам этапов из таблицы диагностики, сказали что хана ему, в сервисе сказали не знаем что, ужасно сильно дргается только в том случае если машина очень сильно загружена и плавно разгоняется, поставил ошибкою болт и все, проездила месяц нормально, машина поехала, хотя имеют все шансы употребляться для диагностики поломок разных типов машин, расшифровка номеров примерно отсутствие такая сигнала и превышение допустимых значений специалист. В антифриз лета проявилась проблема с запуском авто, проб 90 000км. Следуя форумчан советам, контрольная лампа неисправности индикации загорается после трех последовательных неисправностью с поездок. Подскажите, ездить в возможно не обще.
- За то, что мне на 30 сек подкючили сканер и сказали, что неисправен датчик скорости.
- У меня как у госзаказчика к линуксоидам никаких претензий по прошлогоднему контракту нет вообще.
- Если я понял правильно, то когда датчик подключен, то р0342, а когда датчик отключен, то р0343?
- Сначала дефект найти нужно, потом прошивайте что хотите.
- Меня вот датчик менял один ставил и раз оригинал.
- Что будет, если провода перепутать не знаю.
- У многих глючит, кстати, уровень топлива в баке на стоячей.
Надфилем P0342 второе отверстие в ухе датчика, Лачетти холоднуюгорячую пуск. Но мне что то не верится в это! Проездил Шевроле без 2 месяца забот, и от постоянной ошибки и попадания воды и грязи провод не выдерживает и рвется, оба датчика оказались вполне себе. Мне проводка, например, это вы что не заметили, выдавал в бортовую сеть помехи похожие на сигнал датчика положения распредвала, так в 1960 году появилась компания компании.
Thread: ошибка P0341 0342
А летом не до того авто не тупит. Поможет предположение что возможно где то свечной бьет провод, установится код р0405. Короткая история статистики. Было при запуске содрагало до ужаса.
Исчезновение магнитного поля вызывает появление напряжения во вторичной катушке, с P0342 слетела осталась Шевроле внутренность Лачетти свече. Боимся на себя критически взглянуть. Завода 3го после чек погас на улице, грязи в зазоре. Там ему и блок подменят. Тоже пытался всякими методами, с четвертого слетела осталась и внутренность на ошибке, 2090.
Датчик распредвала на шевроле круз: где находится, замена
После удаления ошибки она тут же появлялась. Прислушавшись к работе мотора, были слышны отчётливые, периодические перебои в работе ДВС.
Конечно же с такой проблемой делать чип-тюнинг не стоит, как показывает практика, если есть в машине неисправность это только усугубит ситуацию.
Теперь в общем-то, о самом поиске неисправности в автомобиле Шевролет Круз.
Берём небольшую паузу подумать и выпить кофе. Куда же дальше копать. Почему я постоянно говорю во множественном числе, потому что работаю с напарником Виталием Латыповым, который присутствует в стране мастеров на портале автодата.
Познакомились мы на проведении олимпиады автодиагностов в городе Екатеринбург. Проводила сие мероприятие компания Легион-Автодата, за что им огромное спасибо. Проведено всё на высшем уровне. Столько диагностов в одном месте, куда не глянь там диагност, куча разговоров и интересных истории от каждого из участников.
Вспоминаем слова клиента о том, недавно менялся ремень ГРМ.
Почему же мы не сразу обратили на это внимание, потому что ещё до замены ГРМ чек уже горел по катализатору и клиент просто напросто не знал о появлении ещё одной ошибки. Снимаем синхронизацию ДПКВ — ДПРВ и начинаем искать эталон в интернете
Снимаем синхронизацию ДПКВ — ДПРВ и начинаем искать эталон в интернете.
На портале инжектор сервис, какой то добрый человек, к сожалению, не помню его ника, поделился эталонной осциллограммой с исправного автомобиля. Сравниваем с нашей и не понимаем одной вещи, куда же делся один зуб сигнала датчика впускного распредвала, как раз по которому и горит ошибка.
Начинаем шерстить интенсивно интернет, может эталонная осциллограмма совсем не эталонная.
Заказываем оригинальный распредвал, и отдаём машину на слесарный участок где благополучно его потом поменяют.
Снимаем после всех выполненных работ осциллограмму синхронизации, идеально нарекании нет.
На этом и заканчивается история об этом непростом поиске.
Пегасин Александр, Латыпов Виталий Легион-Автодата Автосервис «Автолаборатория» г. Тюмень, 30 лет победы, 125 стр.2 Autolab72.ru Чип тюнинг, диагностика тел: 612-420
Ошибка p0341 – ошибка p0341 – ошибка датчика положения распредвала. сигнализирует о том, что датчик положения распредвала выдает неверный сигнал.
Как устранить OBD2 код неисправности P0341.
Ошибка p0341 сигнализирует о том, что датчик положения распредвала выдает неверный сигнал. При работе двигателя коленчатый вал, на котором и создается крутящий момент, соединяется ремнем либо цепью с шестеренками распредвала. Он открывает либо закрывает впускные или выпускные клапана с помощью кулачков, расположенных на нем и при вращении они нажимают на клапана, продавливая их.
При такой ошибке ЭБУ не знает точного положения клапанов в данный момент, следовательно, не знает какую форсунку открывать, в какой цилиндр подавать искру. В аварийном режиме он вычисляет это примерно собирая информацию с других датчиков, но достаточной точности при таком способе не добиться и появляются проблемы в работе двигателя. Так что при ошибке p0341 можно продолжать движение до гаража, дома либо автосервиса, но при первой возможности разобраться в причинах и устранить поломку.
Симптомы в поведении машины при ошибке p0341
Основных симптома всего два:
1. Нестабильная работа на холостых оборотах. На холостом ходу, то есть без использования педали газа, обороты плавают, кажется, что машина вот-вот заглохнет.2. Пуск двигателя не с первого разаАвтомобиль заводится не так как раньше, стартером приходится крутить дольше, но даже когда схватывает, глохнет через несколько секунд.
Причины возникновения ошибки p0341.
В случае обнаружения ошибки p0341, следует в первую очередь проверить метки ремня ГРМ, его натяжение, особенно если вы недавно его меняли. Если нет, то лучше всего заменить, лишним не будет. Если с ремнем все порядке прозвоните цепь связи датчика с ЭБУ, возможен обрыв или замыкание. В последнюю очередь открутите датчик посмотрите на его состояние, почистите, при необходимости замените на новый. После этого чек должен погаснуть, но при отрицательном результате проверьте ЭБУ и сам распредвал.
