Демонтаж бокового стекла Chevrolet Lacetti – это превосходная возможность, чтобы осуществить ремонт или сервис электростеклоподъемника. Отсоединив стекло для демонтажа стеклоподъемного механизма нужно лишь открутить направляющую, по которой перемещается ползунок и снять мотор стеклоподъемника.

Сервис стеклоподъемного механизма особенно актуален в тех случаях, когда автомобиль уже отколесил 150 000 – 200 000 (км) пробега. Как раз к этому времени обычно и начинаются проблемы с работой стеклоподъемного механизма, особенно со стороны водительского места.

У электрического стеклоподъемника есть несколько слабых мест:

• Мотор
• Трос

Чаще всего из строя выходит двигатель. Дело в том, что привод стеклоподъемника использует множество пластиковых и полимерных передач, срок службы которых заметно уступает металлическим аналогам.

Касательно тросика, который перемещает вверх-вниз ползунок со стеклом, со временем он банально растягивается и перетирается. Часто случается, что растянутый тросик начинает прорсто неправильно наматываться на барабан электромотора. Неправильная намотка приводит к запутыванию троса, из-за чего стеклоподъемник перестает адекватно работать.

В блоге по ремонту Шевроле Лачетти есть очень подробный обзор на тему ремонта электростеклоподъемника.

Демонтаж обшивки двери дает возможность осуществить сервис не только стеклоподъемного узла, а и замочного механизма, ручек, кнопочного модуля, а также звуковой системы и подсветки.

Монтаж

Установка обновленной панели занимает до 15 минут, работы проводятся по шагам:

1. Наложить облицовку сверху на каркас и опустить ее на 2 см вниз.
2. Аккуратно вставить накладку внутренней ручки открывания двери, контролируя при этом, чтобы ее ушки крепления встали на свое место.
3. Застегнуть пять защелок, расположенных по периметру дверной карты. Для этого, определив заранее место расположения каждой из них, надо с определенной силой надавить, пока не почувствуется характерный щелчок закрывания.
4. С помощью крестовой отвертки закрутить два шурупа, которые крепят обшивку к каркасу двери. Они должны находиться в нижней части слева и справа.
5. Если стеклоподъемник электрический, то необходимо присоединить к механизму подъема стекла колодку проводов.
6. Ручку открывания двери вставить на свое место и закрепить шурупом с помощью отвертки.
7. Установить ручку механического стеклоподъемника. Для этого необходимо сначала насадить на ось механизма пластиковое опорное кольцо (шайбу), а затем и саму ручку. Ручка фиксируется на оси специальным металлическим стопором.
8. Установить на место декоративный уголок. Он пристегивается с помощью двух защелок.
9. Проверить работоспособность всех механизмов, спрятанных под дверной обшивкой.

Описанная технология снятия и монтажа дверной облицовки автомобиля Шевроле Лачетти относится к правой задней двери. Аналогично производится и снятие обшивки на левом элементе.

Если же проводится монтаж на переднюю дверь, то процесс установки имеет некоторые отличия:

1. Перед демонтажем панели необходимо снять облицовку наружного зеркала заднего обзора. Это можно сделать, поддев ее одновременно двумя отвертками. На одну из отверток желательно намотать тряпку или изоляционную ленту.
2. Снять блок управления электростеклоподъемников, который находится в подлокотнике. Это можно сделать, вывернув саморез крестовой отверткой и отсоединив колодку жгута проводов.

В остальном алгоритм демонтажа, перетяжки и установки дверной карты аналогичен работам с задней дверью автомобиля.

голоса

Рейтинг статьи

Daewoo Gentra Silver › Бортжурнал › Шумоизоляция дверей daewoo gentra(lacetti седан) . Часть 1 -Разборка дверей.

Самое отпугивающее в ШВИ дверей для меня было -это разборка, ничего не поломать, не сломать, не покоцать. В принципе так сделать реально, но наверно не с первого раза, хоть сколько инфы не прочитай, и гайдов не посмотри, так по крайней мере получилось у меня. Начну с того что для снятия накладки ручки дверей вытачил из стеклотекстолитового обрезка приспособу, обточил по краям и закруглил углы.

Для разборки потребуется отвертка крест ну и приспособа для снятия накладки, а так же минут пять свободнго времени.

1. Снятие накладки ручки двери.Это в общем самое сложное и муторное в рзборке, для этого нужно оттягивая одной рукой накладку помогать помогать приспособой снять защелки, которыми та цепляется за основание ручки.

Я сначала отщелкнул первыми те которые внизу, потом ту которая рядом с пищалкой, далее две верхнии, ну а дальше как не тыркался снять последня шестую на вод. двери не получилось без потерь, обламал.

Получилось правда на пассажирской, для того чтобы не поломать последнюю защелку нужно открутить шуруп держащий основание ручки открытия двери, для этого нужно снячала снять пищалку, снимается легко, свободный ход самой ручки увеличиться, и различными манипуляциями движения право лево я смог таки вытащить накладку.

По крайней мере у меня получилось снять не поломав только таким образом.

2. Откручиваем шурупы -3 внизу, один в ручке и один пластиковый(в пассажирской двери в ручке два шурупа).

3. Снятие обшивки.Тут все просто, снизу по середине чем то тонким(ножом например) поддеваем обшивку и просовываем между обшивкой и каркасом ладонь, у меня получилось просто оттянув обшивку одной рукой просунуть вторую. Далее просто оттягиваем обшивку и просовываем ладонь снячала в сторону торпеды и снимаем клипсы до характерного щелчка, далее в другую.

После того как все клипсы отщелкнули тянем обшивку вверх со стороны замка, снимаем с кнопки блокировки двери, и дальше отключем разъемы, там их четыре (1-кнопки управления стеклоподемниками, 2-кнопка открытия багажника, 3-индикатор рядом с кнопкой блокировки). Повозиться пришлось со 2 и 3. Со 2 там просто так не снять, нужно маленькой отверточкй подкавырнуть в месте где замок.

голоса

Рейтинг статьи

Что представляет дверная обшивка ее назначение

Дверная облицовка (дверная карта) автомобиля Chevrolet Lacetti представляет собой панель, которая крепится к внутреннему металлическому каркасу двери. Основное ее назначение – закрыть металлическую основу и все внутренние компоненты. Такие, как механизмы привода замков закрывания, стеклоподъемников, электропроводка др. В этом случае обшивка играет роль декоративной накладки.

1. Кроме декоративной роли, облицовка несет функциональную нагрузку.
2. Благодаря своей жесткости, она может рассматриваться, как элемент пассивной безопасности при боковом ударе автомобиля.
3. В современной обшивке сразу формуется подлокотник, который необходим для комфортной езды в автомобиле.
4. Она является хорошим шумо- и теплоизолятором.
5. В обшивке Лачетти после 2007 года монтируются акустические колонки медиасистем.

В первых Лачетти в кузове хэтчбек дверные карты изготавливались из плотного влагоустойчивого картона, обшивались натуральной или искусственной кожей, текстилем. В настоящее время они изготавливаются из формового пластика, покрытого сверху полиуретаном, к которому приклеивается кожа или другие декоративные материалы.

Chevrolet Lacetti manual

Chevrolet Lacetti Снятие обивки передней двери

Работу проводим при замене стеклоподъемника, стекла, внутреннего замка двери, цилиндрового механизма замка, наружной и внутренней ручек двери.

Работа показана на двери водителя автомобиля с кузовом хэтчбек. Обивка правой передней двери снимается аналогично. Снимаем облицовку наружного зеркала заднего вида (см. Снятие наружного зеркала заднего вида).

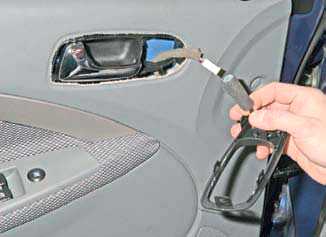

Подложив под отвертку тонкий картон, поддеваем декоративную рамку внутренней ручки двери и немного отводим заднюю часть рамки от обивки.

Поддеваем рамку еще в одном месте и, преодолевая сопротивление фиксаторов

Вытягиваем из полости разъем жгута проводов высокочастотного динамика и, разъединив части колодки, снимаем декоративную рамку.

В нише подлокотника крестообразной отверткой отворачиваем саморез крепления блока переключателей электростеклоподъёмников

и вынимаем блок из отверстия в подлокотнике.

Нажав на фиксатор, отсоединяем колодку жгута проводов от блока переключателей.

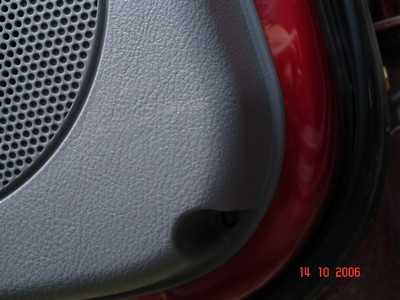

Крестообразной отверткой отворачиваем три самореза нижнего крепления обивки двери.

Крестообразной отверткой выворачиваем фиксатор пистона крепления обивки двери.

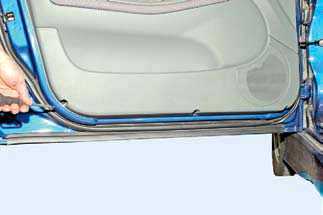

Отделяем обивку двери от внутренней панели, преодолевая сопротивление трех пистонов.

Отсоединяем разъем сигнализатора системы иммобилайзера.

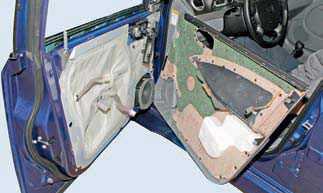

Снимаем обивку двери

Расположение пистонов с внутренней стороны обивки передней двери.

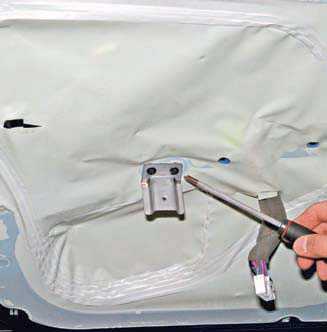

Крестообразной отверткой отворачиваем два самореза крепления кронштейна блока переключателей и снимаем его.

Осторожно отклеиваем влагозащитную пленку. Вид двери со снятыми обивкой и влагозащитной пленкой

При сборке аккуратно приклеиваем влагозащитную пленку. Поврежденные пистоны заменяем новыми. Устанавливаем обивку передней двери в обратной последовательности

Вид двери со снятыми обивкой и влагозащитной пленкой. При сборке аккуратно приклеиваем влагозащитную пленку. Поврежденные пистоны заменяем новыми. Устанавливаем обивку передней двери в обратной последовательности.

Что представляет дверная обшивка ее назначение

Дверная облицовка (дверная карта) автомобиля Chevrolet Lacetti представляет собой панель, которая крепится к внутреннему металлическому каркасу двери. Основное ее назначение – закрыть металлическую основу и все внутренние компоненты. Такие, как механизмы привода замков закрывания, стеклоподъемников, электропроводка др. В этом случае обшивка играет роль декоративной накладки.

1. Кроме декоративной роли, облицовка несет функциональную нагрузку.
2. Благодаря своей жесткости, она может рассматриваться, как элемент пассивной безопасности при боковом ударе автомобиля.
3. В современной обшивке сразу формуется подлокотник, который необходим для комфортной езды в автомобиле.
4. Она является хорошим шумо- и теплоизолятором.
5. В обшивке Лачетти после 2007 года монтируются акустические колонки медиасистем.

Как демонтировать двери на Chevrolet Lacetti: что нужно знать?

Для снятия двери понадобятся комплект гаечных ключей, крестообразная и шлицевая отвертки, пассатижи и молярный скотч. Процедура снятия не является сложной – демонтировать деталь можно и самолично. Для этого потребуется:

1. Открыть капот и отсоединить провод с массой от аккумулятора машины;
2. Далее переходим в салон и откручиваем фиксирующий болт и кронштейн крепления открытого положения двери отверткой;
3. Затем под дверь подкладываем табурет или деревянный брус в качестве подпоры и отвинчиваем болты дверных петель;
4. При завершении остается вытянуть резиновые втулки по периметру устройства и извлечь электрический разъем.

Установка дверей осуществляется по данной инструкции в обратной порядке, однако следует выделить несколько нюансов:

Прежде чем закручивать фиксирующие дверь к кузову саморезы, важно правильно выставить деталь в правильное положение – в противном случае дверь будет не полностью закрываться, что чревато нарушением герметичности и самопроизвольным открыванием во время эксплуатации транспортного средства;
Болты, крепящие дверь, желательно закручивать динамометрическим ключом – усилие более 20 Н.м может свернуть болты и повредить резьбу. Фиксатор открытого положения двери следует закручивать усилием в 25 Н.м;
При наличии трещин, уплотняющую резинку рекомендуется заменить на новую.

После установки дверей требуется провести краш-тест: проверить функционирование замков и электрооборудования, вмонтированного в карту детали, а также провести исследование на герметичность и влагонепроницаемость

После установки дверей требуется провести краш-тест: проверить функционирование замков и электрооборудования, вмонтированного в карту детали, а также провести исследование на герметичность и влагонепроницаемость.

Chevrolet Lacetti manual

Chevrolet Lacetti Снятие обивки передней двери

Работу проводим при замене стеклоподъемника, стекла, внутреннего замка двери, цилиндрового механизма замка, наружной и внутренней ручек двери.

Работа показана на двери водителя автомобиля с кузовом хэтчбек. Обивка правой передней двери снимается аналогично. Снимаем облицовку наружного зеркала заднего вида (см. Снятие наружного зеркала заднего вида).

Подложив под отвертку тонкий картон, поддеваем декоративную рамку внутренней ручки двери и немного отводим заднюю часть рамки от обивки.

Поддеваем рамку еще в одном месте и, преодолевая сопротивление фиксаторов

Вытягиваем из полости разъем жгута проводов высокочастотного динамика и, разъединив части колодки, снимаем декоративную рамку.

В нише подлокотника крестообразной отверткой отворачиваем саморез крепления блока переключателей электростеклоподъёмников

и вынимаем блок из отверстия в подлокотнике.

Нажав на фиксатор, отсоединяем колодку жгута проводов от блока переключателей.

Крестообразной отверткой отворачиваем три самореза нижнего крепления обивки двери.

Крестообразной отверткой выворачиваем фиксатор пистона крепления обивки двери.

Отделяем обивку двери от внутренней панели, преодолевая сопротивление трех пистонов.

Отсоединяем разъем сигнализатора системы иммобилайзера.

Снимаем обивку двери

Расположение пистонов с внутренней стороны обивки передней двери.

Крестообразной отверткой отворачиваем два самореза крепления кронштейна блока переключателей и снимаем его.

Осторожно отклеиваем влагозащитную пленку

Вид двери со снятыми обивкой и влагозащитной пленкой. При сборке аккуратно приклеиваем влагозащитную пленку. Поврежденные пистоны заменяем новыми. Устанавливаем обивку передней двери в обратной последовательности.

Сравнение оригиналов и втор изделий: стоит ли брать двери после разбора?

Популярным способом снизить стоимость замены дверей является приобретение деталей после разборки, когда машину, попавшую в серьезное ДТП, отдают на СТО на продажу по запчастям. В случае приобретения изделия после разбора, следует ответственно отнестись к выбору:

• Деталь должна сохранять штатные параметры и повторять геометрию кузова автомобиля – в случае видимых деформаций или не полного прилегания двери к кузову в закрытом положении от покупки следует отказаться;
• Устройство должно комплектоваться оригинальными запчастями – установка нештатного замка или механизма стеклоподъемников свидетельствует о серьезной реставрации двери, повлекшей к изменению геометрии формы и объема внутреннего пространства детали. К примеру, наличие толстых сварных швов по периметру изделия или усиление конструкции путем вживления цельного листа метала;
• Наличие сколов, подтеков краски или толстого лакокрасочного слоя – свидетельствует о неоднократной перекраске детали, что говорит о неоднократном механическом повреждении. Также рекомендуется проверить толщину слоя краски: показатель от 1 мм свидетельствует об использовании смолы или дополнительном нанесении шпаклевки, что также является тревожным звонком.

Помните, приобретать двери после разбора желательно исключительно в официальном сервисном центре компании-производителя. Покупка деталей на вторичном рынке или у перекупщиков заведомо проигрышное решение, которое чревато снижением степени защищенности авто.

Chevrolet Lacetti 5D 1,6 АТМ › Logbook › Замена актуатора ц.з. передней левой двери Лачетти. Виброизоляция двери. Поиск причин неисправности.

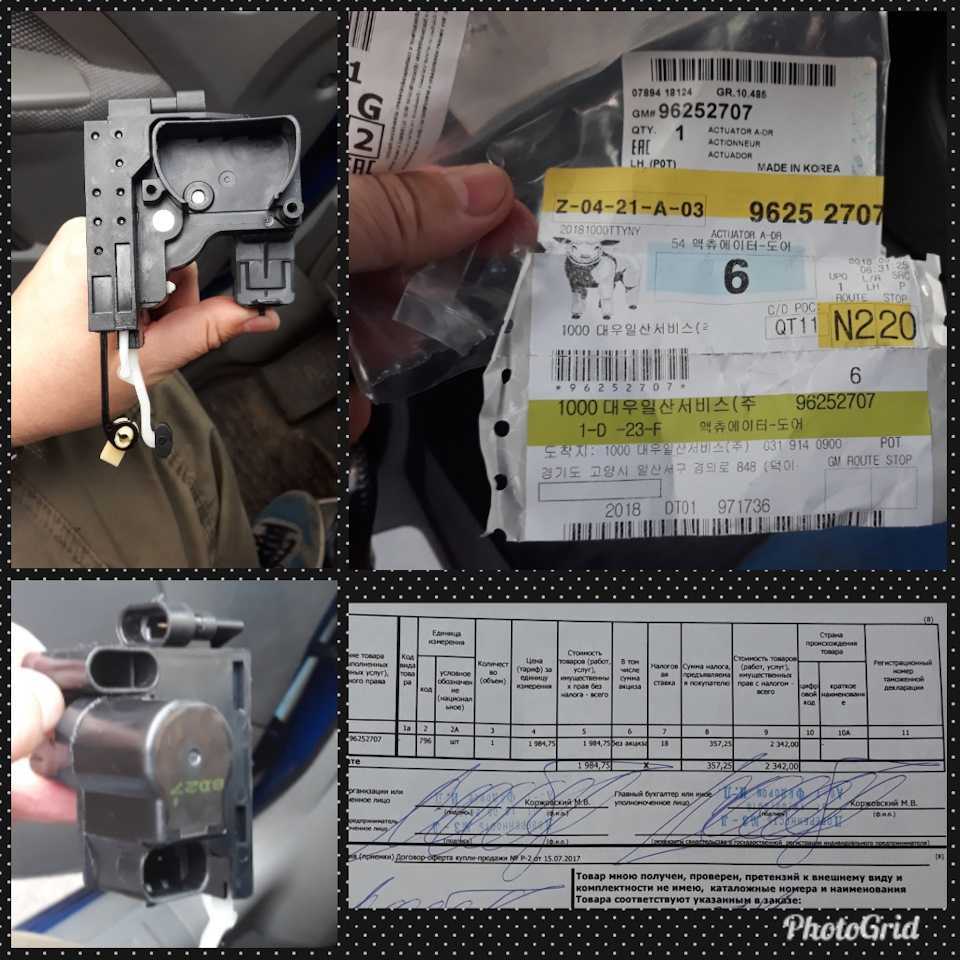

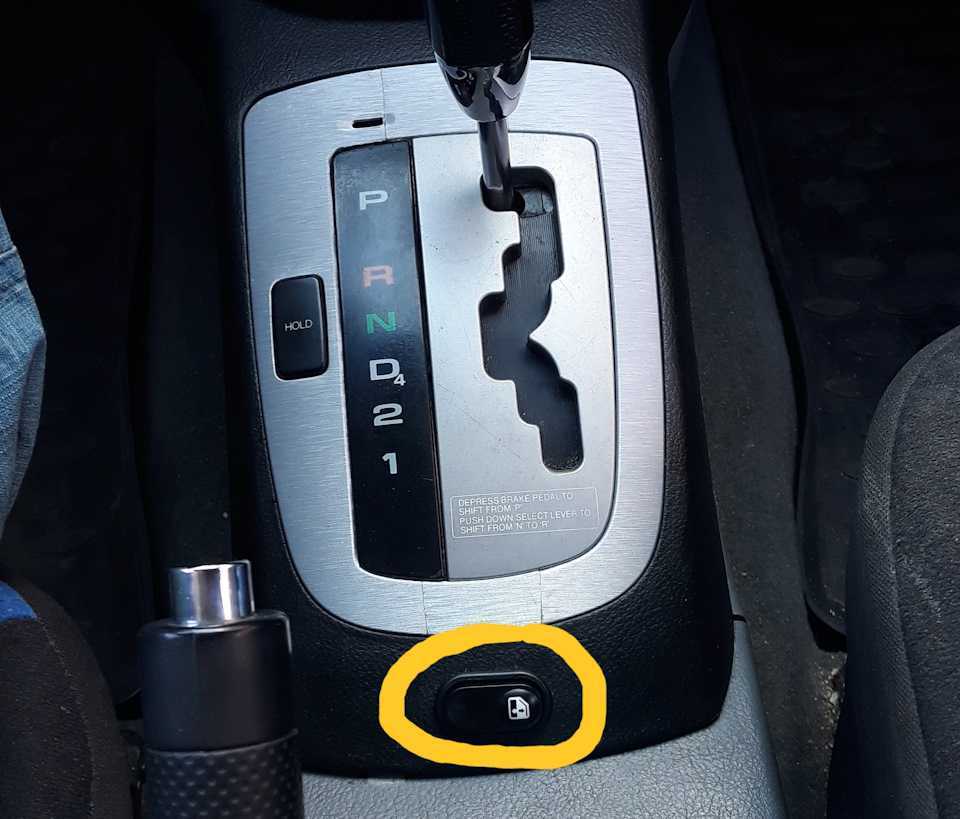

Ещё в конце прошлого года у меня стал пошаливать центральный замок, а именно: внутри водительской двери при открытии/закрытии эл.замка раздавался сначала легкий хрип, который со временем перешел в ужасный треск, напоминающий автоматную очередь, такой, что находящиеся поблизости случайные прохожие подскакивали от неожиданности и оборачивались на мой Лачетти. Чтобы решить эту проблему, я перечитал с десяток разных форумов, поближе познакомился со схемой работы центрального замка и пришел к предварительному выводу, что кроме актуатора ничто не может издавать такие звуки, а следовательно, именно его и надо заменить. Также на форуме Лачетти были найдены следующие коды оригинальных запчастей GM для замены:96252707 — актуатор передний левый;96252709 — актуатор передний правый;96229551 — актуатор задний левый;96229552 — актуатор задний правый.И первое, с чем я столкнулся при заказе нового актуатора — дважды мне отказывали в заказе в Автодоке, т.к. при проверке по VIN-коду автомобиля система выдавала несовместимость запчасти с моим автомобилем.Я всё-таки настоял на заказе, и когда получил актуатор на руки понял, в чём было дело:

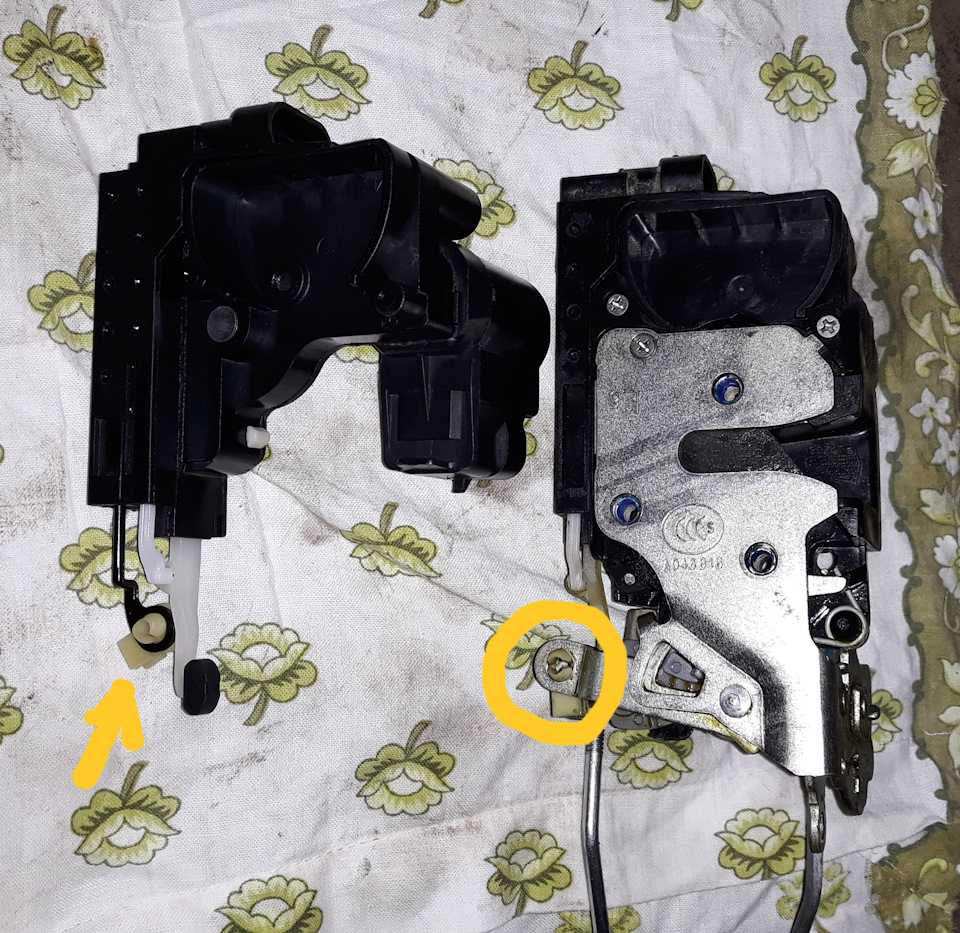

В замене актуатора замка не было ничего сложного.1. Для его замены потребовалась головка TORX T-30 для откручивания самого замка в торце двери, крестовая отвертка для выкручивания пистона и 4-х саморезов для снятия карты двери и маленькая плоская отвертка для снятия окантовки внутренней ручки открывания двери. Чтобы снять внутреннюю обшивку двери надо также отщелкнуть еще 4 пистона.

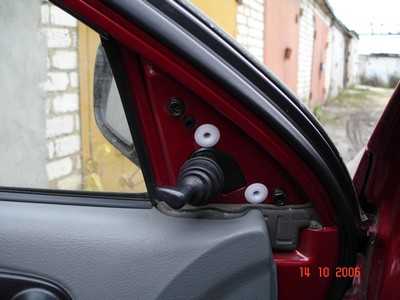

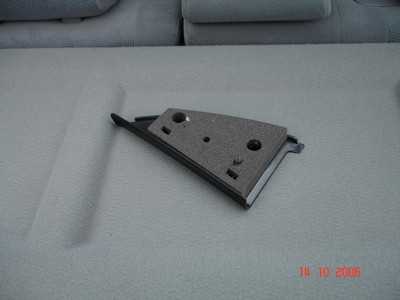

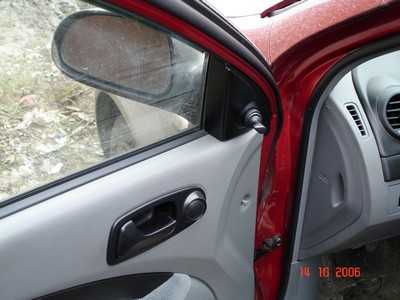

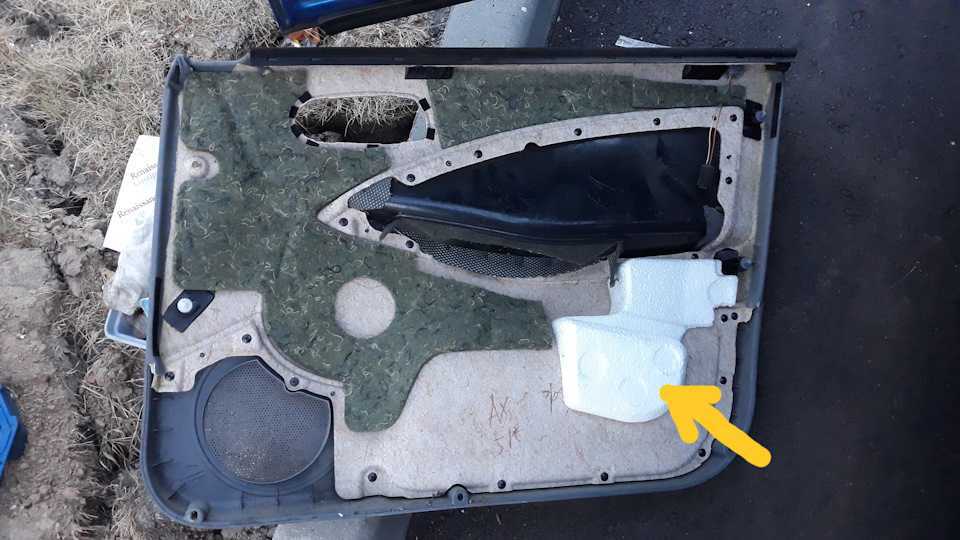

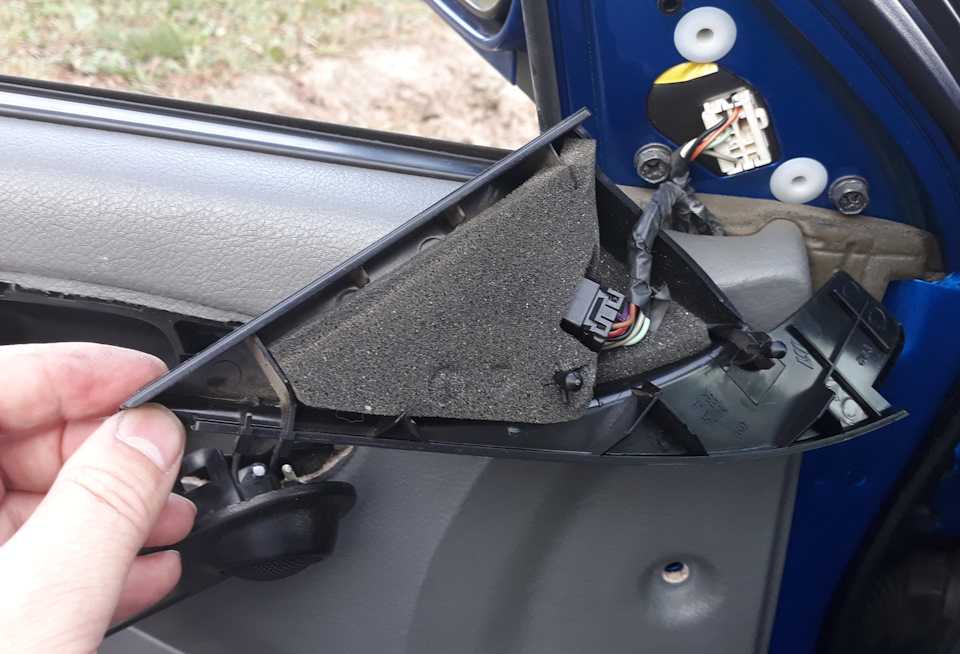

Пластиковый треугольник в месте пульта управления эл.зеркалами вынимается просто, потянув его на себя

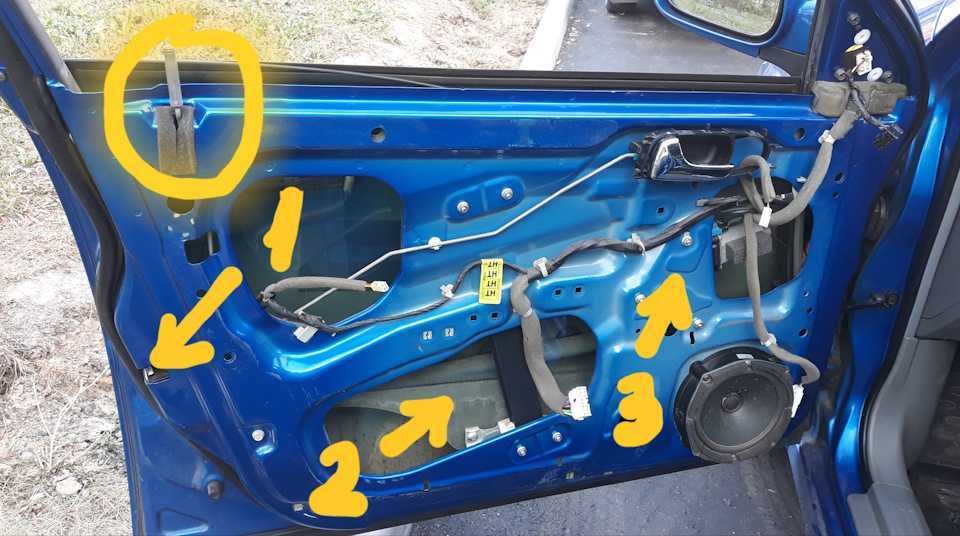

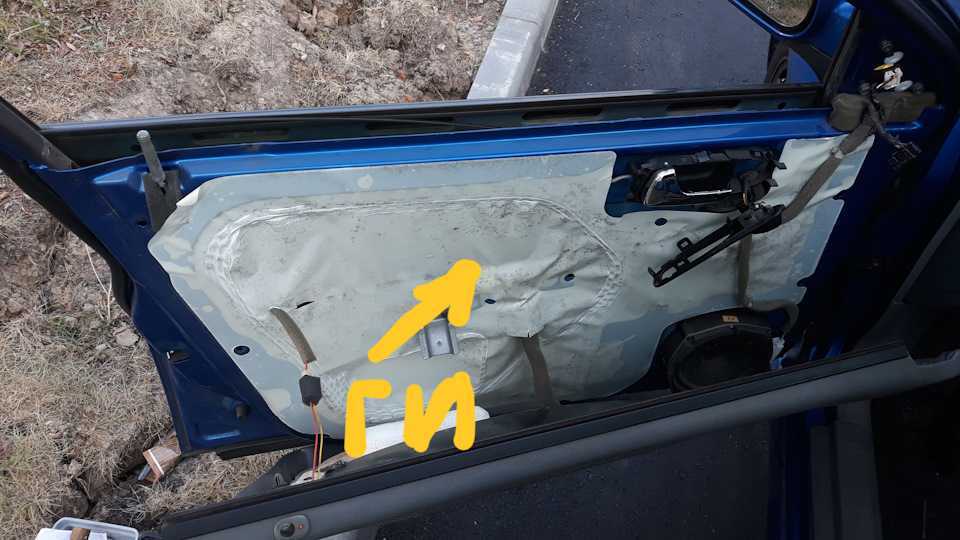

2. Полиэтиленовую “гидроизоляцию” отклеиваем по периметру, чтобы получить доступ к внутреннему объему двери и ее агрегатам:

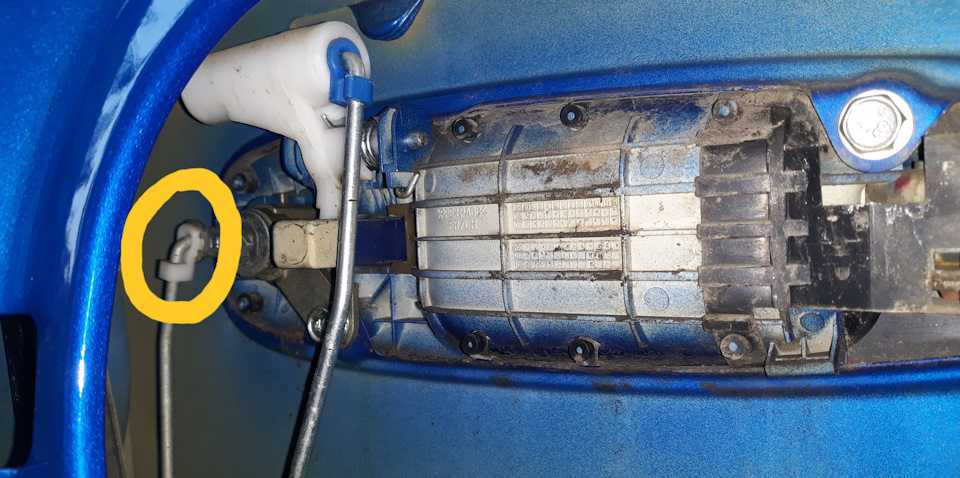

Чтобы получить легкий доступ к замку и освободить подход к наружной обшивке для ее виброизоляции я сначала крестовой отверткой отсоединил стекло от стеклоподъемника и поднял его до упора вверх. Поскольку широкие “ветровички” в верхней части двери препятствовали выемке стекла из паза, я его прекрасно смог закрепить двумя полосками скотча, перекинутыми через верхнюю рамку двери и приклеенными к наружной и внутренней сторонам стекла. Сам стеклоподъемник вынул наружу, открутив три гайки на 10 в районе эл.мотора и по 2 гайки на 10 в верхней и нижней части центральной направляющей. Дополнительно демонтировал заднюю направляющую стекла, открутив еще 1 винт с головкой на 10 в левой нижней части двери. Также был откручен 1 саморез, удерживающий внутреннюю ручку открывания двери.После этого замок со всеми тягами легко вышел наружу.Актуатор замка был легко заменен откручиванием 2-х винтов с головкой “под крест”, механизм замка промыт нефрасом, повторно смазан литиевой смазкой и установлен на место.

А теперь появилась возможность реализовать еще одну мою давнюю мечту, до которой никак раньше руки не доходили, а именно:Снова наступила осень, в Москву вернулись школьники и отпускники, и количество машин на дорогах, как минимум удвоилось! Эээх, где же вы, беззаботные летние деньки, когда можно было легко за 10-15 минут добираться на работу и домой?! Снова эти пробки! Снова двигатель работает в диапазоне: “холостой ход — малый газ”. А надо заметить, что не знаю у кого как, а на моем Лаче при оборотах движка в коридоре 950…1050 об/мин. по всему кузову пробегает неприятная вибрация. А поскольку я люблю сидеть за рулем прижимая левую ногу к внутренней обшивке двери и облокотясь на подоконную рамку бокового стекла (поэтому то мне и мешала “пипка” замка водительской двери), то вибрация водительской двери доставляла мне максимум дискомфорта. Поэтому, раз уж водительская дверь разобрана, решил воспользоваться случаем и виброизолировать ее. Для этого:1. Были куплены два листа фольгированного Bimast super 53 х 75 см по 300 руб/лист фирмы STPи лист тепло-звукоизоляции Изолонтейп 1,0 х 1,2 м за 370 руб/лист.Принесен с работы Нефрас для обезжиривания внутренней поверхности и строительный фен с рабочей температурой + 450*С.Куплен 1 баллончик Мовиля для последующей антикор-обработки.

Поскольку сразу после покупки Лачетти, все внутренние полости были обработаны Noxudol, то сначала слой антикора был растоплен феном и вытерт ветошью. После чего остатки антикора были растворены Нефрасом и окончательно также вытерты ветошью.На обезжиренную прогретую поверхность были наложены куски Bimastа и тщательно прикатаны роликом:

Снимаем обшивку с дверей: пошаговая инструкция

Процесс демонтажа обшивки займет примерно по 40 минут на каждую карту дверей и потребует наличие шлицевой отвертки с наконечником средней величины, пассатижей и набора гаечных ключей. Дабы снять обшивку необходимо:

Снять декоративный уголок дверей – устройство крепится на двух пластиковых пистонах, которые отщелкиваются шлицевой отверткой; Чтобы при демонтаже не повредить покрытие обшивки, наконечник отвертки рекомендуется обвернуть изолентой или молярным скотчем, что предотвратит возникновение случайных царапин и сколов. Далее приступаем к стеклоподъемникам – в случае комплектации с механикой, отвинчиваем ручки, предварительно провернув рукоятку вокруг своей оси до состыковки пазов на кузове

После состыковки вставляем в отверстие отвертку и осторожно отщелкиваем: откроется доступ ко стопорному кольцу, который требуется извлечь; Затем откручиваем болты на ручки детали и извлекаем устройство. В случае установки электрических стеклоподъемников, на этом этапе нужно отсоединить колодку с проводкой; Теперь откручиваем в нижней части дверей 2 самореза и подсовываем под обшивку отвертку, пытаясь найти и отщелкнуть пластиковые пистоны

Фиксаторов всего 5 штук: 3 по левую сторону изделия и 2 – по правую; При завершении процедуры обшивка будет отсоединяться от двери на половину. В образовавшееся пространство просовываем руку и отщелкиваем защелки накладки двери, после чего движением на верх вытаскиваем обшивку.

В сервисной книжке Lacetti процедура демонтажа начинается со снятия ручки двери, однако если не снять строения ее конструкции, можно сломать пластиковые защелки, что вынудит обратиться за помощью на СТО.

Руководство по техническому обслуживанию2006 Nubira-Lacetti НАРУЖНАЯ ОТДЕЛКА

РАЗДЕЛ 9M

НАРУЖНАЯ ОТДЕЛКА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Моменты затяжки резьбовых соединений

ПРОГРАММА	N•m	фунт-фут	фунт-дюйм
Винты молдинга центральной стойки	1.3	—	12
Винты грязезащитного щитка	2	—	18

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

РАБОТЫ НА АВТОМОБИЛЕ

Молдинг центральной стойки

Процедура снятия

1. Снять внешний молдинг желобка. См. раздел 9P, «Двери».
2. Переставит уплотнитель, чтобы обеспечить доступ к винтам.
3. Снять винты и молдинг центральной стойки (показан молдинг центральной стойки передней двери, молдинг центральной стойки задней двери- аналогично).

Процедура установки

Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.

Установить винты и молдинг центральной стойки (показан молдинг центральной стойки передней двери, молдинг центральной стойки задней двери- аналогично).

Затянуть

Затянуть винты молдинга центральной стойки с усилием 1,3 Н•м (12 фунт-дюймов).

Возвратить уплотнитель в исходное положение. Установить наружный молдинг желобка. См. раздел 9P, «Двери».

Молдинг крыши

Процедура снятия

1. Снять молдинг крыши с металлических зажимов.

Процедура установки

1. Вожмите молдинг крыши в металлические зажимы.

Грязезащитные щитки

Процедура снятия

1. Снять винт, болты и грязезащитный щиток.

Процедура установки

Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.

Установить грязезащитный щиток с болтами и винтом.

Затянуть

Затянуть болты грязезащитного щитка с усилием 2 Н•м (18 фунт-дюймов).

Задний спойлер (хэчбэк)

Процедура снятия

1. Открыть заднюю дверь.
2. Снять верхний декоративный молдинг двери автомобиля.
3. Снять задний спойлер с заднего откидного борта.

Процедура установки

1. С помощью гаек установить задний спойлер на задний откидной борт.

ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ

Эмблемы и буквенные обозначения

Эмблемы и буквенные обозначения на автомобиле прикрепляются с помощью адгезива. Эмблема компании прикрепляется на капоте. Буквенное обозначение, которое присутствует в нескольких местах кузова автомобиля, указывает модель, марку и наименование компании.

Грязезащитные щитки

Передние и задние грязезащитные щитки являются стандартным оснащением для всех моделей. Грязезащитные щитки помогают избежать чрезмерного образования грязи на кузове.

Последовательность действий

Чтобы качественно выполнить демонтаж и ничего не сломать, важно строго придерживаться определенной последовательности работ. Снятие обшивки водительской двери Лачетти по шагам:

1. Без помощи инструментов руками снять декоративный уголок на двери, который крепится к ней двумя защелками.
2. Снять ручку стеклоподъемника, если он механический, а не электрический. Для этого в специальный паз ручки вставить отвертку, с помощью которой она отодвигается от упорного кольца. Затем с помощью тонкой отвертки разобрать стопор, который держит ручку.
3. Открутить шуруп, снять ручку открывания двери.
4. Если стеклоподъемник электрический, то прежде, чем снять ручку, отсоединить колодку электрических проводов.
5. Открутить два шурупа, которые расположены в нижней части – один слева, другой справа.
6. Отверткой, предварительно обмотанной тряпкой или изолентой, чтобы не нанести царапин, отщелкнуть защелки в количестве 5 штук, которые держат обшивку по периметру. Для этого под каждую защелку подсунуть отвертку, чуть оттянуть панель от двери.

На СТО используют специальный инструмент, клипсодер. Покупать его специально для демонтажа панели нецелесообразно. Поддеть панель можно твердой пластиковой планкой или деревянным клином.

Демонтировать накладку ручки открывания двери. Для этого необходимо немного отогнуть обшивку, засунуть одну руку, отогнуть ушки накладки. Другой рукой с помощью отвертки вытягивают накладку с наружной стороны.
Снять обшивку, предварительно подвинув ее немного вверх.

После демонтажа можно приступать к замене, ремонту замка или привода замка закрывания дверей, механизма стеклоподъемника, проводить установку динамиков и т.д.

В большинстве случаев водители проводят разборку, перетяжку или тюнинг дверной карты. Инструменты, материалы, необходимые для самостоятельного ремонта:

• канцелярский или строительный нож с острым лезвием;
• острые ножницы;
• валик для разглаживания материала;
• карандаш для обрисовки макета из нового материала;
• клей разных марок, в зависимости от материала;
• шлифовальная бумага или щетка для очистки обшивки от старого материала;
• фен бытовой или строительный;
• обезжириватель.

Материалами служат: велюр, алькантара, замш искусственный, заменитель кожи, натуральная кожа. В качестве подложки рекомендуется использовать поролон толщиной от трех до шести миллиметров. Алгоритм работ для перетяжки дверной обшивки:

1. Очистка поверхности от старого материала. Для этого используется шлифовальная бумага или жесткая щетка.
2. Поверхность протирается тряпкой с обезжиривателем.
3. Подготовка нового материала. Новый материал накладывается на снятый старый, очерчивается и вырезается по старому образцу. При этом необходимо оставить запас по краям 2-3 сантиметра. То же самое выполняется с подложкой из поролона.
4. Приклеивание нового материала к дверной карте. Предварительно зачищается поверхность, на которую будет наклеиваться новый материал и изнанка нового материала мелкой шкуркой для лучшего сцепления.
5. Нанесение клея на зачищенную поверхность, нужно дать ему слегка подсохнуть для лучшего склеивания.
6. Нагревание феном склеиваемых поверхностей, их нужно приложить друг к другу и аккуратно разгладить рукой или валиком.

Если меняется поролоновая подложка, ее вырезают и наклеивают на дверную карту.На заключительном этапе в дверной карте прорезают необходимые штатные отверстия для монтажа динамика акустической системы, ручек, подлокотников.

Chevrolet Lacetti FAQ. Снятие обшивки дверей хетчбека.

Снятие обшивки дверей хетчбека.

Добавлены еще несколько фото разных авторов

Прежде всего, необходимо снять обрамление ручки открывания двери. Необходимо терпение и немного сноровки. Иначе эту «бестию» можно легко заставить себя «поменять» (сломать и купить новую). Я начинаю с защелок, которые находятся непосредственно над ручкой: сначала верхнюю, затем нижнюю. Постепенно перехожу к остальным…

Фото №1

И приобретает она вот такой вид. Одна защелка была отломана мною для установки «пищалки», уж очень она мне мешала.

Фото №2

Затем необходимо выкрутить три нижних винта (самореза) и клипсу. Фото №1 и №3

Фото №3

Да, и чуть не забыл. Необходимо снять декоративную накладку возле зеркала. У меня нет электропривода, поэтому все немножко проще: нет проводки…(DUK: с проводкой проблем еще меньше: снимается накладка и разъединяется разъем. Не надо даже «стаскивать» накладку с «джойстика»). Подцепив аккуратно от стекла и снизу возле лепестка эта накладка легко снимается, если потянуть ее перпендикулярно двери. Фото №1

Вот так она выглядит «с обратной стороны». Она имеет две клипсы и небольшие зацепы. Фотография немного неудачна: не видно этих зацепов. Фото №4.

Фото №4

И то, что остается от двери на фото №5

Фото №5

Остается выкрутить один винт-саморез в пепельнице-ручке…Фото №6

Фото №6

И начиная снизу вверх «отрывать» клипсы от двери… Последним действием необходимо приподнять вверх панель, что бы вывести ее из-за рамки стекла…Фото №7

Фото №7

При снятии накладки необходимо отключить проводку на кнопки стеклоподъемников, светодиод иммобилизатора и, если это седан, еще и кнопочек там разных.

Внутри у меня дверь белая, прошу не пугаться это виброизоляция. Фото №8

Фото №8

В провинции тяжело с модными материалами вот и пришли на помощь друзья строители. Это материал – Герлен. В принципе, неплохая вещь и дешево. А сейчас внутренность черная: залита Кордоном и мовилем с головы до пят. Окна закрыты материалом, что-то вроде Сплена, но немного дешевле, толщина 8 мм. Акустику установил сам, пришлось повыпиливать немного лобзиком акустические стаканы. Новые лопухи местами крепления совпадали, но по диаметру каркаса были великоваты. Однако 20 минут работы лобзиком решили все проблемы. Лишь только «пищалки» еле влезали на штатные места. Пришлось, как говорил ранее поломать защелку рамки ручки двери и закрепить их на Герлене. Пусть не красиво внутри, но вполне функционально снаружи. Сама панель выглядит изнутри вот так… Фото №9.

Фото №9

Ранее пенопласт был больше, но я срезал кусок пенопласта, который мешал закрыть выштампованное окно звукоизолирующим кусочком.

Сборка осуществляется очень легко в обратной последовательности.

Задняя дверь

Задняя дверь разбирается точно также как и передняя. Необходимо начать снятие с рамки ручки открывания двери — фото №10.

Фото №10

Затем необходимо снять ручку механического стеклоподъемника, а если он у кого-то электрический, то не забыть при снятии панели откинуть клемку с выключателя. У кого же как у меня механика, то на Фото №11 и Фото №12 можно увидеть сие безобразие.

Фото №11

Фото №12

Снимается ручка просто, но надо проявить немного сноровки. Я проминаю слегка обшивку, отвожу пластиковую шайбу и отверткой выталкиваю стальную защелку.

Затем необходимо выкрутить два самореза снизу (фото №13) и один в пепельнице (фото №14).

Фото №13

Фото №14

Есть еще декоративная накладка стойки двери, которую подцепляем со сотороны стекла и перпендикулярно двери , снимаем ее (фото №16-17).

Фото № 16

Фото №17

Так же как и на передней двери, начинаем «отрывать» клипсы на панели задней двери их четыре (фото №18).

Фото №18

Не забываем после этого, приподнять панель вверх, что бы вывести ее из-за рамки стекла. Сама панель показана на фото №19, а дверь на фото №20.

Фото №19

Фото №20

Куски Герлена на панели были наклеены, т.к. просто не пригодились. Надо было же куда-нибудь их приклеить. Да и еще фотка самой рамки ручки открывания двери. Именно она у меня и была жертвой эксперимента. Я ее самой первой снимал и поломал одну защелку, вторую защелку выломал сам под «пищалку». Фото №21

Фото №21

Еще несколько фотографий разных авторов.

Почему тухнут габариты и подсветка приборов на Шевроле Лачетти

Потухла подсветка панели приборов.

Для начала найдём связь между габаритами и подсветкой приборов.

Расположение блока предохранителей.

Гарантированное короткое замыкание

Тем не менее в 99% случаев оказывается, если не горят габариты и подсветка приборов, то замена этих предохранителей ничего не даёт и их тест покажет, что с ними все в порядке.

Внимание. Перед заменой лампы подсветки бардачка обязательно снимите минусовую клемму АКБ, иначе может потухнуть подсветка панели приборов

Дело в том, что если не снять минусовую клемму с аккумулятора и начать разбирать бардачок, гарантировано короткое замыкание в цепи подсветки бардачка — контакты патрона неминуемо замкнут на массу, если не обесточить машину.

Даже в том случае, если бардачок мы не разбирали, но при этом пропало габаритное освещение и подсветка приборов, с большой долей вероятности мог перетереться и замкнуть жгут проводов , ведущий к выключателю и к подсветке бардачка, что тоже вызовет короткое замыкание и перегорание предохранителя F21. Он отвечает за задние противотуманные фары.

Если всё сделаете правильно, то габариты будут вновь гореть.
