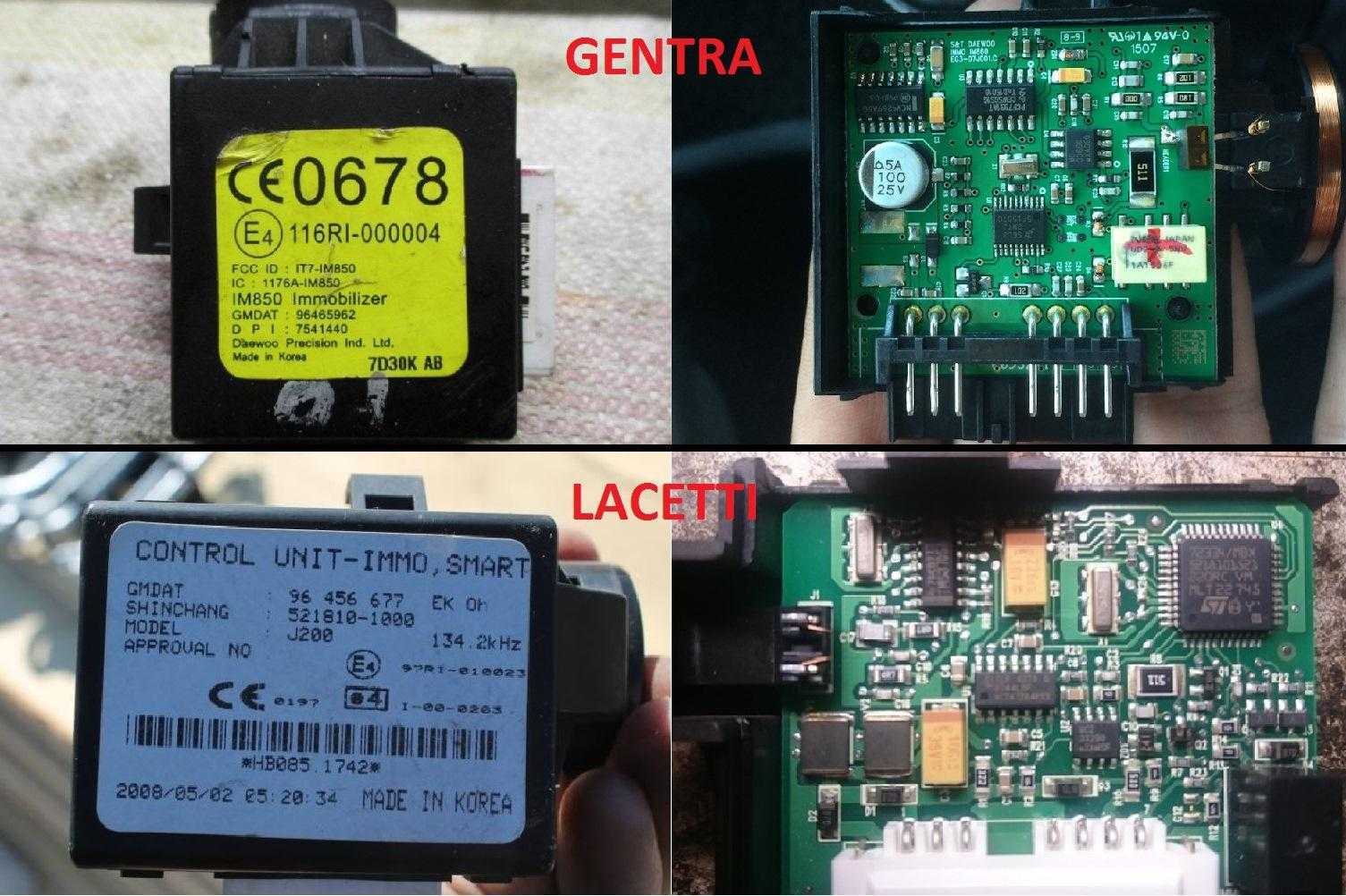

Не работает иммобилайзер лачетти

Типы иммобилайзеров и схема подключения

Новые модели автомобилей уже выпускаются со штатными иммобилайзерами, и вмешиваться в их конструкцию и настройку нецелесообразно (кроме тех случаев, когда владелец собирается поставить более “продвинутое” устройство). Но и владельцы достаточно старых машин могут ставить “обездвиживатели”, чтобы не найти своё авто на ближайшей разборке. Как ни странно, самым большим спросом у угонщиков пользуются не крутые автомобили бизнес-класса, а вполне себе обычные “середнячки”, на запчасти которых существует огромный спрос.

1. Контактный тип иммобилайзера – это достаточно простой тип устройства, в котором разблокировку нужно проводить с помощью контакта ключа с приемным устройством. Найти такой приемник профессионалу несложно, особенно если сигнализация не установлена или уже отключена.
2. Бесконтактный тип – более продвинутая система, в которой сигнал от передатчика в руках у водителя уходит на приемник-антенну. Приемник может находиться в любом месте салона, и зачастую найти его довольно сложно.
3. Современные проблемы требуют современных решений – мобильных иммобилайзеров. Такое устройство управляется со смартфона через мобильное приложение, сигнал поступает по сотовой сети. Уже не нужно находиться неподалеку от автомобиля, управлять им можно с любого расстояния.
4. Иммобилайзер с отсроченным действием – своего рода “сюрпрайз” для угонщика. Блок управления срабатывает не сразу, а через определенное время после запуска двигателя. Вместо того, чтобы по-тихому “колдовать” над машиной в уютном темном дворе, угонщик оказывается на трассе под прицелом видеокамер. Больше шансов, что он бросит машину, не “потроша” ее, и уберется восвояси.

Схема подключения типового иммобилайзера

Устройство бесконтактного иммобилайзера

В основе распространенных иммобилайзеров такого типа лежит принцип RFID-меток. Это чипы, у которых нет собственного источника питания. Сигнал они генерируют только после того, как антенна иммобилайзера подаст импульс, мощности которого хватает на то, чтобы зарядился встроенный в чип конденсатор, и чип успел передать в эфир заданный набор данных. Для приема информации иммобилайзер пользуется той же антенной. Малые размеры чипов иммобилайзера позволяют устанавливать их непосредственно в корпусе ключа, поэтому кольцевая антенна закрепляется вокруг личинки замка зажигания. В момент включения зажигания блок иммобилайзера опрашивает окружающий эфир, считывая код с чипа в ключе. Полученный код сравнивается с кодами, записанными в память контроллера и, если найдено совпадение, иммобилайзер подает на ЭБУ впрыска сигнал, разрешающий запуск мотора.

В сложных системах используется уже не фиксированный, а плавающий код, подобно тому, как это реализовано в сигнализациях. Такие чипы устанавливаются в радиоключах: работа радиоканала штатной сигнализации завязана на коды, генерируемые чипом. Общая проблема у систем с динамическим кодом – это возможность его рассинхронизации с центральным блоком иммобилайзера (если неоднократно нажать кнопки радиоключа вне зоны приема). После этого придется выполнять процедуру обучения иммобилайзера.

Это общий принцип работы иммобилайзеров, но есть и некоторые отличия у ряда автомобилей. У «Ситроенов» и «Пежо» чип иммобилайзера опрашивается не один раз при включении зажигания, а постоянно. Таким образом определяется наличие ключа в замке, и, как только иммобилайзер перестает принимать сигнал от чипа, на контроллер периферийной сети подается сигнал для «засыпания» бортовой электроники. Тем не менее, сам принцип работы по RFID-меткам здесь ничем не отличается.

Помимо RFID, в управлении штатным иммобилайзером используется и передача данных с помощью инфракрасного светодиода и ИК-приемника в автомобиле. Этот способ был популярен в свое время, однако сейчас вытеснен RFID, работающим гораздо надежнее. В системах с инфракрасным каналом разрешение на запуск двигателя подается в момент открытия дверей кнопкой на штатном ключе. Если же открыть дверь вручную, повернув ключом личинку, то запустить мотор нельзя – контроллер останется заблокированным.

Что делать если иммобилайзер заблокировал запуск двигателя

Разблокировку иммобилайзера можно осуществить несколькими способами, многое зависит от типа устройства установленного в конкретную марку авто.

Распространённые способы:

• Использование инфракрасного передатчика;
• С помощью кнопки центрального замка.

Разблокировка с помощью ИК передатчика

Способ, если иммобилайзер заблокировал двигатель, подойдет для типов устройств, в которых управление центральным замком и иммобилайзером осуществляется ИК-ключом, к примеру, как у автомобилей Мерседес.

В данном случае понадобится четырехзначный код, который вводится в процессе разблокировки путем нажатия кнопки бортового компьютера (далее БК) при выжитой педали газа. Кнопка расположена на переключателе очистителя стекла с торца (не на всех авто).

Алгоритм действий:

• Активируйте иммобилайзер и включите зажигание;
• Мигающая лампа на панели приборов укажет, что запуск двигателя заблокирован;
• Убираем мигание лампы путем выжимания педали газа;
• Находим кнопку БК. Не отпуская педали газа нажимаем ее столько раз, сколько в первой цифре кода;
• Убираем ногу с педали – мигание лампы начнется снова;
• Выжимаем педаль повторно – нажатием кнопки БК вводим вторую цифру кода.
• Отпускаем педаль;
• Повторяем те же действия еще два раза.

Постоянное горение лампы, вне зависимости от того выжата педаль газа или нет, будет указывать на то, что иммобилайзер разблокирован и можно попытаться запустить двигатель.

Если код был введен неправильно, то иммобилайзер снова заблокирует двигатель. Ничего страшного не произошло, у вас есть еще две попытки. Если и они оказались не удачными, то через 15 минут можно их повторить.

Как разблокировать с помощью кнопки центрального замка

Чтобы разблокировать иммобилайзер с помощью кнопки управления центрального замка потребуется введение аварийного кода.

Важно понимать, что ниже перечисленными действиями можно только завести автомобиль, но не раскодировать компьютер и электроклапан. Алгоритм действий:

Алгоритм действий:

Включите зажигание. На панели приборов медленно замигает лампочка.
Выключите и снова включите зажигание. Лампочка будет мигать быстрее, другие же лампы появятся и через 3 секунды погаснут.
После нажатия и удержания центральной кнопки на брелоке лампа замигает медленнее

Внимательно следите за процессом мигания, важно считать вспышки и когда их количество будет равно первой цифры кода, отпустите центральную кнопку на брелоке.
Снова нажимаем и удерживаем кнопку. Отпускаем ее, как только количество миганий совпадет со второй цифрой кода.
Повторяем так еще два раза.

Все, иммобилайзер разблокирован и можно заводить двигатель. Но при включенном зажигании мигающая каждые 3 секунды лампа будет указывать, что защита отключена.

Иммобилайзер снова заблокируется, после чего повторно придется вводить код, если:

• Вы отключите зажигание более, чем на 10 сек.
• Отключите АКБ.
• Устройство заблокируется на 5 минут, если код ввести 3 раза подряд с ошибкой.

Нужно ли для использования калькулятора кодов подключаться к интернету

• все данные об автомобилях хранятся в онлайн базе данных и чтобы получить их программа должна иметь подключение к интернету;
• если пользователь хотел бы скачать себе такую таблицу данных, процесс не будет возможным, ведь она занимает слишком много памяти и должна постоянно обновляться, а в режиме офлайн это невозможно;
• только подключение к интернету позволит системе вычислить актуальные данные по вин номеру, а не считать застаревшую информацию.

Вычислять утерянный код иммобилайзера необходимо при помощи подключения ко всемирной сети и при этом нет разницы установлен на используемом устройстве калькулятор или его будут включать в режиме онлайн.

Проверка иммобилайзера

Перед началом поиска причины поломки иммобилайзера следует проверить и исправить по необходимости следующие части автомобиля:

1. Аккумулятор, и в случае недостаточного заряда дозарядить.
2. Использовать оригинальный ключ зажигания, применяющийся в конкретной модели автомобиля.
3. Убрать электронные гаджеты и другие устройства, способные создать помеху сигналу иммобилайзера.

Осуществить проверку работоспособности устройства можно, обернув ключ в пищевую фольгу и вставив его в замок зажигания. Если на приборной панели не засветится индикатор ключа по причине экранирования сигнала, автомобиль не заведется. При снятии фольги двигатель должен запускаться.

FakeHeader

Comments 66

Прошу подсказку! Где обычно прячут чип с красного обучающего ключа в приоре при установке сигнализации (пандора)?

Как вариант в обходчик сунули, может даже вместе с ключом.

ох уж эта горе приора со своей мудреной электрикой) тоже все это проходил)

Да) но это было давненько) когда купил) тоже был только один ключ обучающий. рабочего с кнопками не было…) чипа в ключе тоже не обнаружил)

Автозапуск имелся, но не работал, АшиПка какая то) все делаешь по алгоритму, включается зажигание, слышно как происходит три попытки запуска( щелкает реле в блоке сиги) а стартер не крутит, затем троекратное моргание аварийкой и двери открывались все)))))

Забил)Как то разбирая рулевой кожух нашел чип, примотанный на изоленту(!) рядом с замком зажигания)

Купил поехал новый штатный брелок с кнопками без жала, новый замок с личинками, жалом и обучающим ключом без чипа.Заменил все личинки нахрен, замок, вставил чип в ключ, обучил рабочий. Обучающий унес домой. так и езжу с рабочим.Иммо у меня был активен, с ключа штатного открывались все двери сразу (это я так сделал, зажав обе кнопки на ключе и включив зажигание). С сигналки открывается сначала водительская дверь, а затем штатным ЦЗ через долю секунды открываются остальные три, тоже разом, так же если бы ты ключом открыл свою дверь, после замыкания контактов в 5и контактном активаторе идет сигнал ЦЗи тот открывает остальные…В данный момент сраный иммо я отключил прошивкой, это не панацея в наше время а защита от лохов и лишняя головная боль, если к примеру сядет батарейка в ключе)

С автозапуском тоже разобрался, оказалось дело в желтом толстом проводе. Но автозапуском я не пользуюсь.

Ух, у нас разные немного ситуации, а то я уже в гости собрался=)))))

у тебя я вкурил, косяк установщика, переделывай алгоритм отпирания дверей сигналкой и обучай чип)

да) и подружить нужно сигу с иммо)

через Лин шину как то все это делается, блин, я не помню уже если чесн

я через неё и хочу сделать)

Да) но это было давненько) когда купил) тоже был только один ключ обучающий. рабочего с кнопками не было…) чипа в ключе тоже не обнаружил)

Автозапуск имелся, но не работал, АшиПка какая то) все делаешь по алгоритму, включается зажигание, слышно как происходит три попытки запуска( щелкает реле в блоке сиги) а стартер не крутит, затем троекратное моргание аварийкой и двери открывались все)))))

Забил)Как то разбирая рулевой кожух нашел чип, примотанный на изоленту(!) рядом с замком зажигания)

Купил поехал новый штатный брелок с кнопками без жала, новый замок с личинками, жалом и обучающим ключом без чипа.Заменил все личинки нахрен, замок, вставил чип в ключ, обучил рабочий. Обучающий унес домой. так и езжу с рабочим.Иммо у меня был активен, с ключа штатного открывались все двери сразу (это я так сделал, зажав обе кнопки на ключе и включив зажигание). С сигналки открывается сначала водительская дверь, а затем штатным ЦЗ через долю секунды открываются остальные три, тоже разом, так же если бы ты ключом открыл свою дверь, после замыкания контактов в 5и контактном активаторе идет сигнал ЦЗи тот открывает остальные…В данный момент сраный иммо я отключил прошивкой, это не панацея в наше время а защита от лохов и лишняя головная боль, если к примеру сядет батарейка в ключе)

С автозапуском тоже разобрался, оказалось дело в желтом толстом проводе. Но автозапуском я не пользуюсь.

Устройство и принцип работы

Устройство иммобилайзера Устройство системы достаточно простое, но надежное. Есть несколько основных элементов иммобилайзера.

1. Система управления – обрабатывает входящие данные от сигнализации, внешних датчиков, сигналы с ключа, подает команду исполнительным элементам.
2. Электромагнитные размыкающие реле – “исполнители” работы, которые выполняют отключение и подключение электроцепей в нужных точках и препятствуют их работе без команды с блока управления.
3. Активирующий ключ – электронный транспондер, который единственный может предоставить доступ к блоку управления и деактивировать иммобилайзер. Один из вариантов ключа – электронный, а также устройство для ручного ввода кодового числа.

Принцип работы очень прост: при попытке завести двигатель система управления запрашивает ключ (и неважно, в каком виде). Если она получает нужный ответ на свой запрос, автомобиль заводится и можно ехать

Если же ответа нет или он не соответствует запросу, система подает сигнал на размыкающие реле и они разрывают электрические цепи в нужных точках.

Сигналом к срабатыванию реле может быть не только попытка запустить мотор, но и, например, включение сигнализации (если две эти системы работают синхронно), сигнал от датчика удара, датчика угла наклона автомобиля и других электронных “помощников”. Чем новее автомобиль, тем более изощренная в нём система безопасности.

Что такое обходчик иммобилайзера в автомобиле?

Чтобы
завести машину, нужен ключ. Поворотом ключа включается питание различных узлов
автомобиля. Стартерная цепь замыкается, мотор запускается — именно так было
раньше. Теперь автомобили оборудуют специальной защитой — иммобилайзером. Это
устройство, предотвращающее пуск мотора без оригинального ключа с чипом.
Работает так — при активации зажигания автомобильный компьютер считывает код с
электронного ключа с чипом. Авто заводится, только если код на ключе и в машине
совпадает.

Для
обмана такой системы предназначен обходчик иммобилайзера. Они имитирует ключ,
чтобы система смогла сопоставить коды пуска.

Что делать если иммобилайзер заблокировал запуск двигателя

Разблокировку иммобилайзера можно осуществить несколькими способами, многое зависит от типа устройства установленного в конкретную марку авто.

Распространённые способы:

1. Использование инфракрасного передатчика;
2. С помощью кнопки центрального замка.

Разблокировка с помощью ИК передатчика

Способ, если иммобилайзер заблокировал двигатель, подойдет для типов устройств, в которых управление центральным замком и иммобилайзером осуществляется ИК-ключом, к примеру, как у автомобилей Мерседес.

В данном случае понадобится четырехзначный код, который вводится в процессе разблокировки путем нажатия кнопки бортового компьютера (далее БК) при выжитой педали газа. Кнопка расположена на переключателе очистителя стекла с торца (не на всех авто).

Алгоритм действий:

1. Активируйте иммобилайзер и включите зажигание;
2. Мигающая лампа на панели приборов укажет, что запуск двигателя заблокирован;
3. Убираем мигание лампы путем выжимания педали газа;
4. Находим кнопку БК. Не отпуская педали газа нажимаем ее столько раз, сколько в первой цифре кода;
5. Убираем ногу с педали – мигание лампы начнется снова;
6. Выжимаем педаль повторно – нажатием кнопки БК вводим вторую цифру кода.
7. Отпускаем педаль;
8. Повторяем те же действия еще два раза.

Постоянное горение лампы, вне зависимости от того выжата педаль газа или нет, будет указывать на то, что иммобилайзер разблокирован и можно попытаться запустить двигатель.

Если код был введен неправильно, то иммобилайзер снова заблокирует двигатель. Ничего страшного не произошло, у вас есть еще две попытки. Если и они оказались не удачными, то через 15 минут можно их повторить.

Как разблокировать с помощью кнопки центрального замка

Чтобы разблокировать иммобилайзер с помощью кнопки управления центрального замка потребуется введение аварийного кода.

Важно понимать, что ниже перечисленными действиями можно только завести автомобиль, но не раскодировать компьютер и электроклапан. Алгоритм действий:

Алгоритм действий:

Включите зажигание. На панели приборов медленно замигает лампочка. Выключите и снова включите зажигание. Лампочка будет мигать быстрее, другие же лампы появятся и через 3 секунды погаснут. После нажатия и удержания центральной кнопки на брелоке лампа замигает медленнее

Внимательно следите за процессом мигания, важно считать вспышки и когда их количество будет равно первой цифры кода, отпустите центральную кнопку на брелоке. Снова нажимаем и удерживаем кнопку

Отпускаем ее, как только количество миганий совпадет со второй цифрой кода. Повторяем так еще два раза.

Все, иммобилайзер разблокирован и можно заводить двигатель. Но при включенном зажигании мигающая каждые 3 секунды лампа будет указывать, что защита отключена.

Иммобилайзер снова заблокируется, после чего повторно придется вводить код, если:

1. Вы отключите зажигание более, чем на 10 сек.
2. Отключите АКБ.
3. Устройство заблокируется на 5 минут, если код ввести 3 раза подряд с ошибкой.

Что такое иммобилайзер и для чего он нужен?

На видео, выше, хорошо рассказано, что такое иммобилайзер и для чего он нужен. Основная функция иммобилайзера напрямую связана с его названием: он обездвиживает автомобиль, не давая преступнику шансов угнать его.

Отключить подачу электроэнергии на систему зажигания – раз. Не дать заработать стартеру двигателя – два. Отключить подачу топлива – три. И, на всякий случай, еще и обесточить ЭБУ, если он есть – четыре. Всё это и делает иммобилайзер при попытке несанкционированного запуска двигателя.

То есть, даже если угонщик смог обойти сигнализацию, запустить двигатель без специального ключа или кода доступа не получится, электроника отключит основные системы автомобиля. Причем сделает это так, что даже выключить сам иммобилайзер, подать электричество на обесточенные узлы уже не получится – реле имеют механическую блокировку и остаются в разомкнутом состоянии даже при отключении от сети.

Находится иммобилайзер, как правило, за приборной панелью или центральной консолью. А его антенки, как правило, находятся в замке зажигания.

Видео «Реализация бесключевого обхода на Калине-2»

Пользователь Peter Klyushnikov рассказал о том, как обойти штатный блокиратор двигателя на авто с установленной сигнализацией Старлайн.

Все автопроизводители стремятся обезопасить владельцев и устанавливают всё новые противоугонные системы. Не исключением в этом случае становится и АвтоВАЗ, который практически на весь модельный ряд современных машин устанавливает примитивного охранника – иммобилайзер. Но, с этим он не только может не пустить в автомобиль вора, но и самого хозяина. Поэтому, зачастую на Ладе Калине требуется отключить эту функцию. Как это сделать своими руками, расскажем в этой статье.

Видео, как отключить иммобилайзер

Схема иммобилайзера Лады Калины

По большому счету, вся вина в неправильной работе иммобилайзера лежит на бортовом компьютере, который делает частые сбои. Так, некоторые владельцы сталкивались с тем, что необходимо вскрыть свою машину, чтобы в нее попасть. Короче, прибегали к методам взлома. Но, чтобы этого не случилось, лучше обезопасить себя заранее.

Итак, рассмотрим проблемы и способы их решения:

• Иммобилайзер (далее – ИММО), при возникновении неисправностей блокирует доступ к зажиганию, поэтому искры не будет, стартер не будет работать и автомобиль вряд ли уедет. Конечно, можно воспользоваться старым добрым дедовским методом и завести автомобиль при помощи накидывания провода «плюс» напрямую на стартер, но это не всегда удается.
• Еще одной причиной неработающего ИММО, может стать вышедший со строя предохранитель , который заблокировал бортовую цепь.
• Последний и самый печальный вариант – это сбой в работе электронного блока управления . Но, если уже это произошло, то придется его перепрошить или заменить, так как нередко его заливает тосолом в результате «плохого» месторасположения.

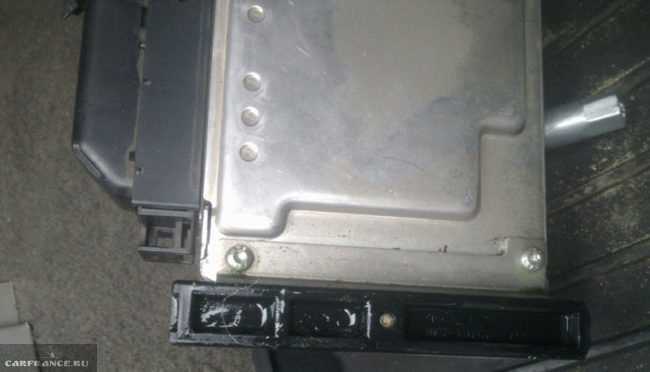

Внешний вид ЭБУ

Прошивка, как способ устранения проблемы

Для прошивки ЭБУ не стоит сразу бежать к мастерам, поскольку нет ничего сложного и операции можно сделать своими руками. Но, подходить к вопросу стоит тщательно и не спешить. Лучше все проверить, чтобы не натворить лишних дел.

Расшифровка проводов иммобилайзера Лада Калина

Для совершения операций понадобится: ноутбук, планшет или портативный ПК, программа ПАК «Загрузчик», паяльник с припоем, напряжение 220 вольт.

Пример того, как прошивается ЭБУ на Ладе Калине

Теперь, можно перейти непосредственно к процессу:

1. Как и всегда, отключаем «клемму-минус».
2. Снимаем ЭБУ. Для этого придется разобрать панель приборов. Аккуратно, не сломайте, лампочки могут перегореть от встряски.
3. На нем, при помощи провода, желательно медного, замыкаем контакты А4 и В2.

Схема подключения Загрузчика для прошивки ЭБУ Калины

Место подключения USB ПК к бортовому компьютеру Калины

Как прописать новый ключ самостоятельно

Самостоятельная привязка ключей к иммобилайзеру – несложная процедура. Инструкции по использованию системы блокировки двигателя при отсутствии индивидуального чипа, принадлежащего владельцу машины дают подробные указания по проведению этой процедуры. Вместе с тем, что отдельные модели имеют свою специфику процесса прописки устройства, существует общий алгоритм, позволяющий прописать ключи в иммобилайзер противоугонной системы.

Алгоритм действий

Привязка чипов к иммобилайзеру производится по общей схеме. Для ряда моделей автомобилей следует учитывать нюансы этой процедуры. В бензобак машины перед пропиской нового чипа надо залить как минимум 10 литров топлива. Это необходимо для создания корректных условий процесса согласования чипа и электронного блока.

Универсальная схема, как прописать чип иммобилайзера:

1. Сесть в машину и закрыть двери, вставить в замок зажигания обучающий чип и завести мотор;
2. Оставить двигатель работающим в течение 20 секунд;
3. Выключить двигатель. Светодиоды на панели приборов начнут мигать;
4. Через 2-4 секунды удалить брелок из личинки замка. Светодиоды погаснут;
5. Болванку с новым чипом вставить в зажигание для синхронизации с электронным блоком управления. Последуют 3 звуковых сигнала;
6. После того, как, спустя несколько секунд, прозвучат 2 сигнала, удалить новый ключ из личинки замка.
7. Активировать двигатель обучающим чипом и вынуть его после одиночного звукового сигнала;
8. Через 10 секунд завести мотора автомобиля новым брелком.

Для блокираторов с одной кнопкой

Схема, как запрограммировать чип в устройствах такого типа имеет свои нюансы и последовательность действий:

1. Сесть в машину. Все двери закрыть запрограммированным чипом.
2. Главную кнопку нажать и удерживать до тех пор, пока индикатор не перестанет мигать и загорится постоянно.
3. После того, как установится режим постоянного свечения индикатора, кратковременно нажать основную кнопку и отпустить.
4. Открыть дверь со стороны водителя и кратковременно один раз нажать кнопку на брелке, вставленном в личинку замка.
5. Запустить мотор, дать ему поработать и заглушить через 10-12 секунд.
6. Через 5 секунд электронный блок пропишет ключ и приготовится к работе. Новые ключи прописываются в память электронного блока по этому же алгоритму.

Что это вообще такое – иммобилайзер?

Чем это устройство отличается от обычной охранной системы? В первую очередь тем, что степень защиты автомобиля существенно повышается с его использованием. Данный девайс обладает сложной интеллектуальной системой, которая позволяет управлять механизмом только с близкого расстояния, а не дистанционно, как в случае с обычной сигнализацией. Это значит, что в момент открытия двери злоумышленники не имеют возможности перехвата сигнала, который исходит от брелока устройства. Чтобы его перехватить, нужно находиться непосредственно в автомобиле.

Смотреть галерею

Современные охранные иммобилайзеры славятся компактностью. Их установка осуществляется в скрытых местах. И если правильно установить иммобилайзер, то определить его тип и расположение практически невозможно. Но и это не все. В некоторых видах устройств есть функция защиты от ограбления, которая даже не требует участия владельца.

Как проверить иммобилайзер

На этой странице мы узнаем, как проверить иммобилайзер на авто быстро и абсолютно без каких-либо приборов и приспособлений.

Иногда случается так, что во что бы то ни было необходимо проверить работу иммобилайзера. Или узнать – установлен ли он, вообще. Может бывший хозяин авто его отключил или может он, вообще, не был установлен с завода в принципе. А может он взял и вышел из строя, а не кому об этом не сказал. А может где-то в укромном месте стоит обходчик, а Вы об этом и не догадываетесь.

Зачем, вообще, знать работает ли иммобилайзер или нет? Причин этого много. Начиная с простого любопытства и заканчивая, например, желанием изготовить выкидной ключ.

Как изготовить выкидной ключ изложено на странице Выкидной ключ для Лачетти
