Схема электрооборудования Chevrolet lacetti (шевролет лачетти).

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

  1. Схема выключателя замка зажигания
  2. Запуска двигателя и зарядки аккумулятора.
  3. Система зажигания.
  4. Датчики (2) системы управления двигателем.
  5. Датчики (1) системы управления двигателем.
  6. Топливный насос и форсунки.
  7. Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.
  8. Топливный модуль, клапан системы рециркуляции отработавших газов.
  9. Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.
  10. Электровентилятор (1) системы охлаждения двигателя.
  11. Электровентилятор (2) системы охлаждения двигателя.
  12. Габаритное освещение и подсветка номерного знака.
  13. Подсветка приборов и органов управления (без регулятора яркости).
  14. Подсветка приборов и органов управления (с регулятором яркости).
  15. Ближний и дальний свет фар.
  16. Электрокорректор фар.
  17. Противотуманные фары и фонари.

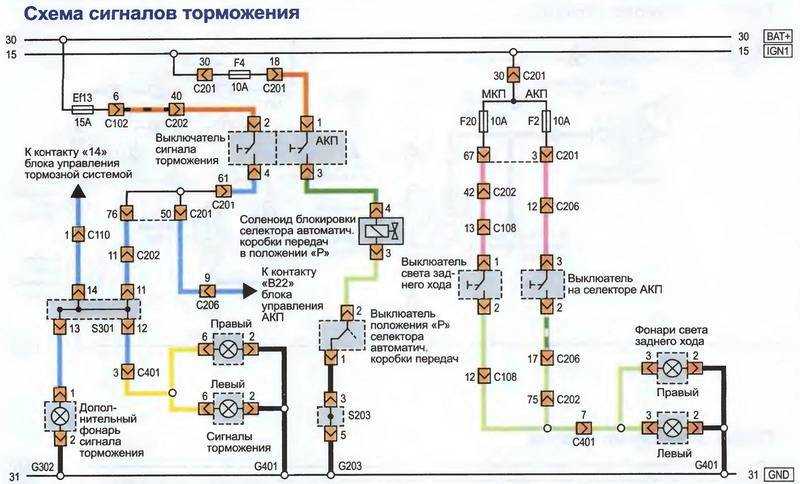

  18. Сигналы торможения.
  19. Аварийная сигнализация.
  20. Звуковой сигнал.
  21. Освещение салона.
  22. Освещение салона с задержкой выключения.
  23. Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).
  24. Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).
  25. Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).
  26. Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).
  27. Обогрев заднего стекла и боковых зеркал заднего вида.
  28. Электропривод боковых зеркал заднего вида.
  29. Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).
  30. Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).
  31. Электропривод складывания зеркал.
  32. Система автоматического включения ближнего света фар.
  33. Щиток приборов (электрические цепи приборов).
  34. Щиток приборов (электрические цепи контрольных ламп 1).
  35. Щиток приборов (электрические цепи контрольных ламп 2).
  36. Щиток приборов (электрические цепи контрольных ламп 3).
  37. Щиток приборов (электрические цепи контрольных ламп 4).
  38. Электронные часы.
  39. Блок управления климатической установкой (автомобили без климат-контроля).
  40. Блок управления климатической установкой (автомобили с кондиционером).
  41. Выключатель кондиционера.
  42. Климат-контроль.
  43. Аудиосистема.
  44. Электропривод замков.
  45. Система подушек безопасности.
  46. Система гидроусилителя с изменяемым усилием на руль.
  47. Электропривод люка.
  48. Блок управления тормозной системой.
  49. Датчики АБС.
  50. Диагностический разъем.
  51. Иммобилайзер.
  52. Зуммер.
  53. Противоугонная система.

Схема выключателя замка зажигания

Запуска двигателя и зарядки аккумулятора.

Датчики (2) системы управления двигателем.

Датчики (1) системы управления двигателем.

Топливный насос и форсунки.

Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.

Топливный модуль, клапан системы рециркуляции отработавших газов.

Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.

Электровентилятор (1) системы охлаждения двигателя.

Электровентилятор (2) системы охлаждения двигателя.

Габаритное освещение и подсветка номерного знака.

Подсветка приборов и органов управления (без регулятора яркости).

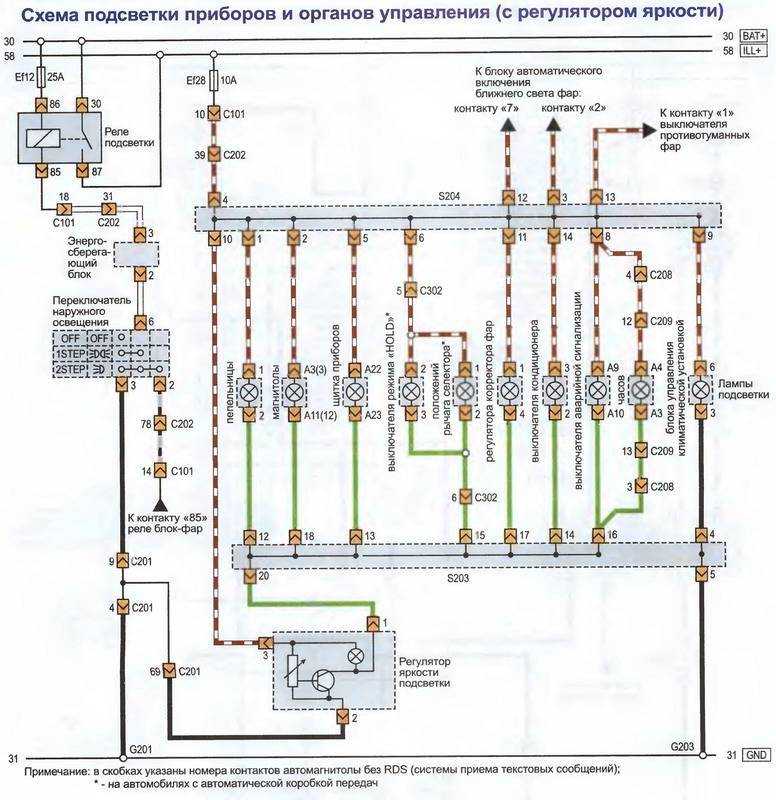

Подсветка приборов и органов управления (с регулятором яркости).

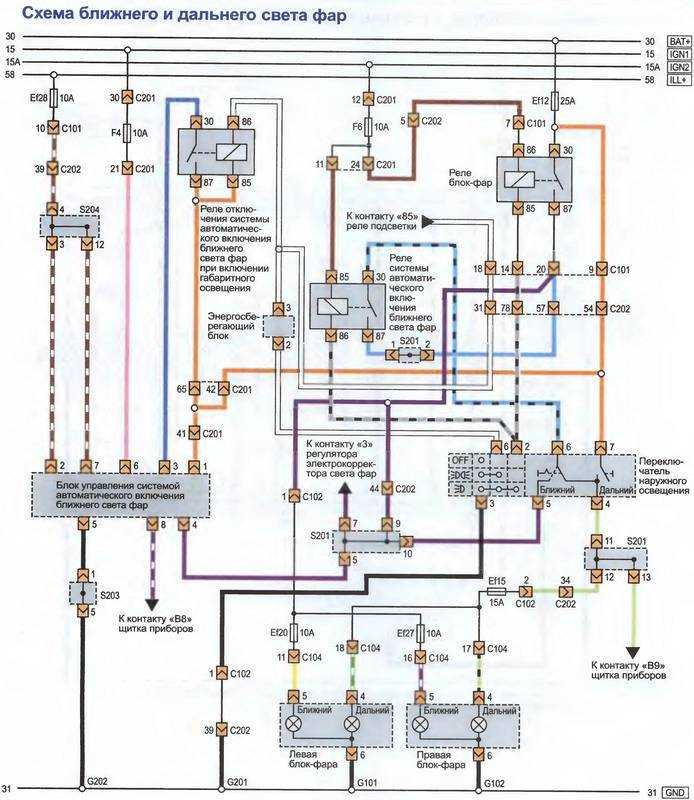

Ближний и дальний свет фар.

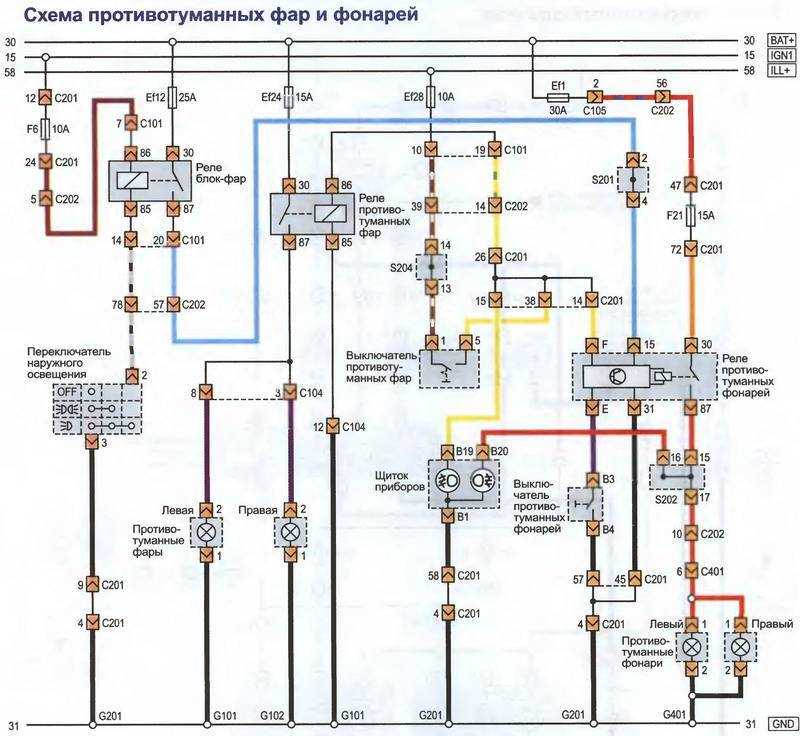

Противотуманные фары и фонари.

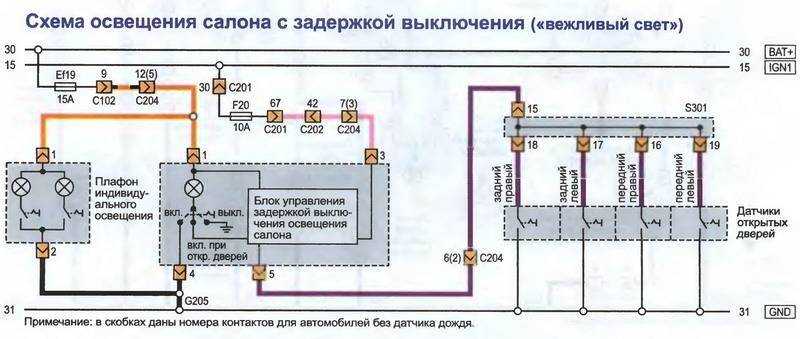

Освещение салона с задержкой выключения.

Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).

Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).

Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).

Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).

Обогрев заднего стекла и боковых зеркал заднего вида.

Электропривод боковых зеркал заднего вида.

Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).

Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).

Электропривод складывания зеркал.

Система автоматического включения ближнего света фар.

Щиток приборов (электрические цепи приборов).

Щиток приборов (электрические цепи контрольных ламп 1).

Щиток приборов (электрические цепи контрольных ламп 2).

Щиток приборов (электрические цепи контрольных ламп 3).

Щиток приборов (электрические цепи контрольных ламп 4).

Блок управления климатической установкой (автомобили без климат-контроля).

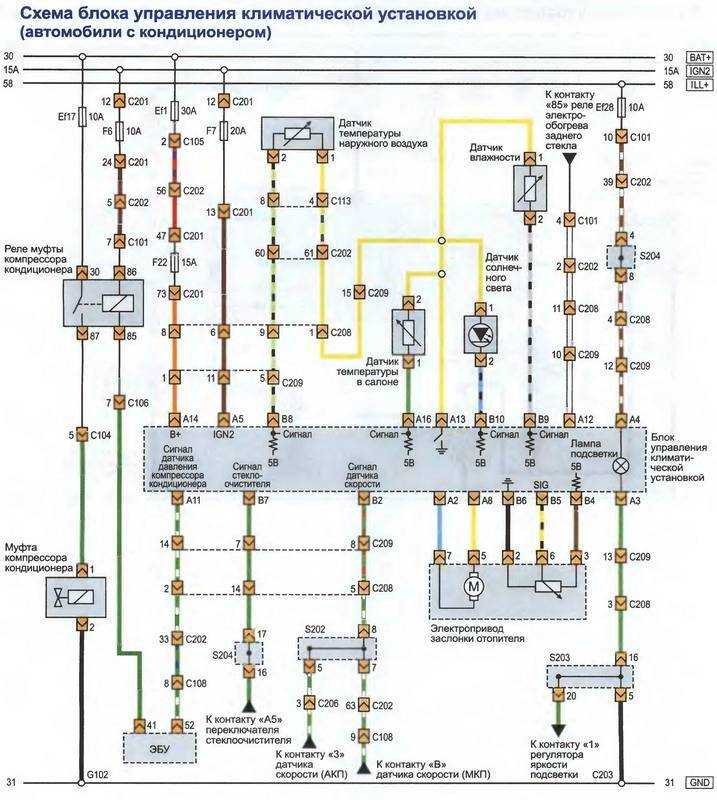

Блок управления климатической установкой (автомобили с кондиционером).

Система подушек безопасности.

Система гидроусилителя с изменяемым усилием на руль.

Датчик температуры охлаждающей жидкости

ДТОЖ расположен под впускным патрубком, между первым и вторым цилиндром. Основная задача – передача температурных показателей в режиме онлайн ЭБУ. Соблюдение градуса необходимо для качественного воспламенения топливовоздушной смеси в момент зажигания при старте силового агрегата.

ДТОЖ – это терморезистор с отрицательным коэффициентом температуры. Сопротивление снижается при повышении градуса. При неисправности на центральной консоли приборов сигнализирует индикатор.

Датчик температуры поступающего в цилиндры воздуха

ДТПЦ – установлен в торцевой части впускного трубопровода. Воздуховод размещен над крышкой клапанов. Назначение механизма аналогично предыдущему ДТОЖ. Неисправность (нестабильная работа) сигнализируется на приборной панели.

Часто в процессе движения пропадает холостой ход, автомобиль глохнет, нестабильно работает под нагрузкой. Одна из распространенных причин – неисправность ДМРВ датчика массового расхода воздуха. От неровной дороги, вибраций колодка с проводами отходит от контактной платы, что и является причиной.

Принцип работы системы выхлопа

В классическом варианте для бензиновых двигателей выхлопная система автомобиля работает следующим образом:

  • Выпускные клапана двигателя открываются, и отработавшие газы с остатками не сгоревшего топлива выбрасываются из цилиндров.
  • Газы из каждого цилиндра попадают в выпускной коллектор, где объединяются в один поток.
  • По приемной трубе отработавшие газы из выпускного коллектора проходят через первый лямбда-зонд (кислородный датчик), который фиксирует количество кислорода в составе выхлопа. На основе этих данных электронный блок управления корректирует топливоподачу и состав топливовоздушной смеси.
  • Далее газы попадают в катализатор, где вступают в химическую реакцию с металлами-окислителями (платиной, палладием) и металлом-восстановителем (родий). Рабочая температура газов при этом не должна быть ниже 300°С.

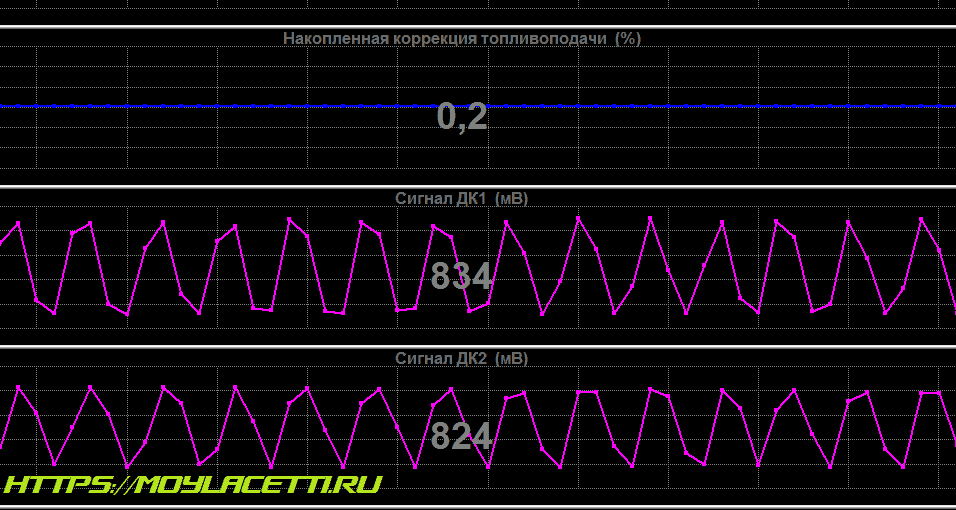

  • На выходе из катализатора газы проходят второй лямбда-зонд, с помощью которого происходит оценка исправности работы каталитического нейтрализатора.
  • Далее очищенные отработавшие газы попадают в резонатор, а затем в глушитель, где потоки выхлопа преобразуются (сужаются, расширяются, перенаправляются, поглощаются), что снижает уровень шума.
  • Из основного глушителя отработавшие газы уже попадают в атмосферу.

Система выхлопа дизельного двигателя имеет некоторые особенности:

  • Выходя из цилиндров, отработавшие газы попадают в выпускной коллектор. Температура выхлопных газов дизельного двигателя варьируется в диапазоне 500-700 °С.
  • Далее они попадают в турбокомпрессор, осуществляющий наддув.
  • После этого выхлоп проходит через кислородный датчик и попадает в сажевый фильтр, в котором удаляются вредные компоненты.
  • В завершении выхлоп проходит через автомобильный глушитель и выходит в атмосферу.

Эволюция системы выхлопа неразрывно связана с ужесточением экологических стандартов эксплуатации автомобиля. Так например, начиная с категории Евро-3, установка катализатора и сажевого фильтра для бензиновых и дизельных моторов обязательна, а их замена на пламегаситель считается нарушением закона.

Как выглядит ЭБУ

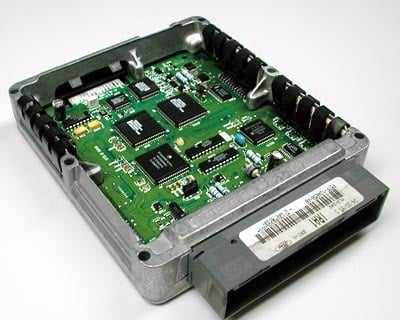

Электронный блок управления (со снятой крышкой)

Это электронная плата, помещенная в небольшой корпус (алюминиевый или пластиковый). Материал оболочки зависит от места нахождения блока. Если он располагается в салоне, то обычно в пластиковом корпусе, а если под капотом машины – то в металлическом. Из контроллера наружу выходят пара разъемов под CAN шины. Иногда имеется дополнительный разъем для удобства диагностики и перепрошивки.

Внутри ЭБУ устроен как мини компьютер, плата блока управления состоит из запоминающих устройств, а именно:

  • ОЗУ – оперативной памяти для обработки промежуточных данных об автомобиле,
  • ППЗУ – постоянная память, хранит установки функций двигателя и прочее необходимое ПО.
  • ЭРПЗУ – предназначено для хранения временной информации: кодов блокировки и доступа, пробега, температуры в двигателе, расхода горючего и пр.

Функциональные микросхемы ЭБУ получают данные о состоянии и автомобиля, производят их анализ и отправляют текущие команды на исполняющие устройства. Контрольные составляющие ЭБУ – это модули, которые обнаруживают и анализируют ошибки. Они выдают ошибку на дисплей («Check Engine» или другое оповещение), или блокируют запуск мотора.

ЭБУ легко опознать по двум шлейфам, подсоединенным к нему. Если блок электронного управления расположен под капотом, то рядом с блоком предохранителей или с аккумулятором. Если он находится в салоне, то обычно под панелью, либо под задним диваном. Есть модели автомобилей, в которых блок электронного управления расположен даже в багажнике.

Советы по эксплуатации

Чтобы не возникло ситуаций, связанных с выходом электронного блока управления двигателем из строя следует:

  • ни в коем случае не снимать клеммы аккумуляторной батареи при работающем двигателе;
  • нельзя снимать клеммы АКБ при включенном зажигании, так как это может привести к уничтожению прошивки ЭБУ и связи с ключами, не отключайте блок, датчики и исполнительные узлы при включенном зажигании;
  • следите за целостностью проводов, жгутов, обслуживающих блок управления двигателем, в процессе эксплуатации автомобиля они могут разрушаться за счет процесса электролиза, вызывать сбои в работе  устройства;
  • если в результате аварии или иного механического воздействия ЭБУ получил трещину в корпусе, ее немедленно следует залить гермет-клеем;
  • не допускайте нарушений режима естественного охлаждения блока;
  • контролируйте исправность датчиков только при отключенных от ЭБУ разъемах:
  • не вносите изменений в схему управления двигателем и используйте датчики и другие узлы строго по каталогам оборудования для конкретной модели автомобиля.

Видео — установка защиты на ЭБУ Toyota Camry v50:

Основные причины возникновения неисправностей в ЭБУ:

  • Вмешательство в электронные системы авто неквалифицированным работником;
  • «Прикуривание» при рабочем двигателе автомобиля;
  • Неправильное подключение полярности аккумулятора авто;
  • Снятие клеммы аккумулятора при рабочем двигателе;
  • Запуск стартера при отсоединенной силовой шине;
  • Попадание электрода на датчики или проводку при проведении сварочных работ;
  • Чрезмерная влажность, что приведет к попаданию воды в блок ЭБУ;
  • Неисправность частей системы зажигания;
  • Замыкание или частичных обрыв проводки автомобиля.

В сервисных условиях можно определить лишь основные коды внутренних неисправностей. Блок ремонту не подлежит, меняется целиком.

Произвести самостоятельный поиск неисправности можно следуя универсальному алгоритму:

  • визуальный осмотр электронного блока управления двигателем;
  • сканирование с помощью специального оборудования;
  • проверка исправности приспособления путем его замены;
  • мониторинг функций обеспечения работы бортовика;
  • полная проверка функций исполнения бортовика.

Прежде, чем произвести визуальный осмотр или замену, нужно убедиться что:

  1. в бензобаке отсутствует топливо;
  2. в выхлопной трубе отсутствует затычка;
  3. клеммы аккумулятора надежно затянуты;
  4. электропроводка авто не повреждена;
  5. ключ зажигания подлинный.

Следует отметить один важный момент — когда вы меняете блок управления, то основная работа заключается в подключение к проводке через соответствующие разъемы. Подключение часто усложняется и труднодоступностью к расположению ЭБУ.

А вместе с ним, последствия коснутся работы электропитания, трансмиссии, выхлопной системы и других элементов. Поскольку для правильного функционирования, электронный блок нуждается в сигналах от всех датчиков, ему требуется нормальное напряжение от аккумуляторной батареи, хорошее соединение с «массой» и возможность отправлять управляющие импульсы и сигналы всем исполнительным устройствам электронной системы.

Электронный блок управления двигателем

Блок устанавливается в моторном отсеке, крепится специальными кронштейнами. Питание от переменного тока. Основная функция ЭБУ – диагностическая, контроль над работой силового агрегата, идентификация неисправностей, уведомление на центральной приборной панели. Во избежание негативных последствий ЭБУ переводит неисправные агрегаты в аварийный режим работы.

При запуске двигателя Chevrolet Lacetti на центральной консоли загорается ряд индикаторов, после двух секунд работы они гаснут, что указывает на исправность всех систем автомобиля. Если какой-то из индикаторов не погас, очевидно, что механизм неисправен, требуется профилактика, диагностика. После перехода в аварийный режим работы снижается мощность двигателя, повышается потребление горючего, педаль акселератора становится малоинформативной с периодическими провалами при нажатии. Вывод из аварийного режима возможен при помощи программного обеспечения или автоматически после третьей безаварийной поездки.

Все системные ошибки, даже те, которые уже устранены, записываются в памяти блока управления. По необходимости они считываются диагностическим сканером, подключенным к колодке под рулевым колесом, справа от рычага открытия капота.

Гараж

Перейти в гараж

← Вернуться Из списка

Датчик дросельной заслонки Chevrolet Aveo 1.6

Это как раз срабатывает датчик неровной дороги, который ложно считает, что происходят пропуски зажигания и блокирует подачу топлива. Бортовая система диагностики EOBD предлагает мастеру выполнить основные проверки и сохранить состояние и данные неисправностей в сканирующем приборе.

Это как раз срабатывает датчик неровной дороги, который ложно считает, что происходят пропуски зажигания и блокирует подачу топлива. Во время движения в воздухе содержится множество мелких механических частиц, способных повредить ДМРВ и, как следствие, привести к перебоям в работе двигателя.

Далее контроллер ЭСУД использует эту информацию и определяет, вызваны ли изменения в коленчатом валу самим пропуском зажигания или ездой по неровной дороге. Однако если установится диагностический код неисправности, то такой дополнительный код будет также установлен, что будет указывать на то, что данные о неровной дороге не использовались во время обнаружения пропуска зажигания из-за нарушения работы АБС.

Условия установки кода неисправности. Система АБС обнаружила сбой датчика скорости вращения колеса. Двигатель работает больше или ровно 10 секунд.

Действия, выполняемые при установке кода неисправности Контрольная лампа индикации неисправности не загорается. Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в протоколах неисправностей. Это глючит блок управления двигателем? Или производители всё же установили этот датчик, но в какое-то укромное место, чтобы этот датчик никто не нашёл? Разберёмся в этом по порядку и всё станет ясно. Для чего нужен датчик неровной дороги В этом вопросе тоже много заблуждений, а в интернете просто тонны не совсем корректной информации на эту тему о необходимости применения данного датчика — начиная от круиз-контроля и заканчивая экологией.

На самом деле датчик неровной дороги изначально не имел никакого отношения ни к круиз-контролю, ни к экологии. Хотя всё-таки был направлен в сторону экологии, но не на защиту самой экологии, а на защиту катализатора, который защищает экологию.

Так зачем и каким образом датчик неровной дороги защищает катализатор? Об этом уже упоминалось на странице Как удалить катализатор , но повторюсь и здесь.

Дело в том, что катализатор вещь весьма не дешёвая, а по статистике большинство случаев выхода его из строя связаны с его перегревом. Перегревается он не от выхлопных газов, как многие думают, а от пропусков воспламенения в цилиндрах двигателя.

Пропуск воспламенения — это по какой-то причине не воспламенившаяся топливо-воздушная смесь в цилиндре двигателя. Так как пропуски воспламенения перегревают катализатор?

Дело в том, что несгоревшая в цилиндре смесь попадает в катализатор и в результате каталитической нейтрализации сгорает в нем. Простыми словами — смесь сгорела не в цилиндре, а в катализаторе.

Естественно, чем больше пропусков воспламенения, тем больше смеси сгорает в катализаторе и тем больше он перегревается. Поэтому автопроизводители были вынуждены найти какой-то выход.

Это интересно: Габаритные размеры автомобиля Рено Дастер — геометрия кузова

Диагностика состояния прокладки на Шевроле Лачетти

Течь масла может возникать в следствие перегрева мотора, тогда крышка деформируется и теряет герметичность. Такое встречается редко, а в основном масло сочится из-под крышки и проникает в свечные колодцы просто из-за потери прокладкой эластичности и утраты герметиком своих свойств.

Течь масла возникает в результате потери эластичности прокладки клапанной крышки.

При первых проявлениях следов масла, а тем более, появлении масла в свечных колодцах, нужно не тянуть, а как можно скорее искать новую прокладку.

Огромное множество артикулов

Рынок предлагает около десятка прокладок для крышки двигателей Лачетти, они одинаковые для 1,4 и 1,6-литровых двигателей.

Прокладка клапанной крышки GM 96 353 002.

Неисправности и ремонт ЭБУ

Поврежденный чип на плате ЭБУ

ЭБУ – важная и, как правило, очень надежная часть автомобиля. Но можно однозначно говорить о его неисправности:

  • Если машина не запускается или плохо управляется,
  • Происходят различные блокировки (дверей, сцепления и пр.),
  • На дисплей постоянно выдаются ошибки,
  • Происходят сбои в работе двигателя.

Самая частая причина выхода из строя ЭБУ – короткое замыкание в бортовой электросети. Также поломка может случиться из-за аварии, перегрева, попадания на плату жидкостей (воды, антифриза), в результате коррозии.

Блок управления – весьма дорогой узел автомобиля. Его стоимость для «народных» иномарок составляет 300 — 500 долл. Прежде чем покупать новый блок, покажите старый хорошему эксперту. Если микросхема «выгорела» или корродировала лишь частично, наверняка (с вероятностью 80%) можно восстановить работоспособность и проездить на ней еще какое-то время.

Снять ЭБУ достаточно просто, для этого нужно:

  1. Отсоедините минусовую клемму аккумулятора,
  2. Отсоедините два входящих шлейфа,
  3. Открутите болты крепления.

Если ЭБУ размещается возле печки на передней панели, предварительно понадобится ее (панель) снять.

Основные параметры диагностики

Какие параметры при диагностике важны? Ответ прост – ВСЕ параметры важны!

Нет, ну конечно, есть основные параметры, на которые стоит обратить внимание в первую очередь:

Барометрическое давление – оно должно быть равно атмосферному давлению в Вашем регионе в данный период времени. Обычно это 98-100 кПа.

Давление во впускном коллекторе – на холостом ходу прогретого двигателя без нагрузки (выкл. потребители и кондиционер) оно должно составлять 30-33 кПа. Если оно завышено, то это сразу не означает, что это подсос воздуха, как многие думают. Почему? Читайте об этом на странице Высокое давление во впускном коллекторе

Накопленная коррекция топливоподачи – должна быть максимально близкой к нулю. В идеале равна нулю. Если это не так, то необходимо искать причину. Вот самая частая причина отрицательной коррекции

Сигнал первого датчика кислорода – в идеале должен иметь пилообразную форму на холостом ходу. При помощи него можно многое узнать о подаче топлива и о запорных свойствах форсунок. Более подробно о нем на странице Лямбда зонд

Сигнал второго датчика кислорода – его сигнал должен иметь практически ровную линию. Если он повторяет сигнал первого датчика кислорода, то это означает, что катализатор работает с низким КПД, либо вовсе отсутствует.

Положение РХХ (Шаги) – должны обычно составлять 25 – 35 шагов. Если они завышены, значит пора почистить регулятор холостого хода, либо заменить его. Если шаги сильно занижены, значит скорее всего имеется подсос воздуха во впускной коллектор.

Длительность импульса впрыска – должна составлять 2.3 – 3 мсек. на холостом ходу прогретого двигателя без нагрузки (выключены потребители и кондиционер).

Положение ДЗ – на разных авто этот параметр имеет различные значения. Даже у Лачетти этот параметр различается на хх:

  • на 1.4/1.6 – 2.5-3%
  • на 1.8 – 0%
  • на 1.8 LDA – может быть как 11-13%, так и 0%

Температура охлаждающей жидкости – на незапущенном двигателе должна быть близка к температуре окружающей среды и при прогреве повышаться плавно. Если на улице минус 10 градусов, а датчик показывает плюс двадцать, тогда однозначно он требует замены либо проверки его проводки.

Температура воздуха на впуске – аналогично датчику температуры ОЖ.

УОЗ – на разных системах он будет разным. Допустим, на Лачетти 1.4/1.6 – это 3-12 градусов на хх. В зависимости от переключателя октанового числа и применяемого топлива. А на лачетти 1.8 – это около нуля градусов на хх. Главное, чтобы УОЗ был максимально стабильным и не имел резких скачков на холостом ходу.

Вот эти параметры очень важны и на них стоит обращать внимание в первую очередь. НО!

Допустим, занижено напряжение ДПДЗ или завышено напряжение датчика клапана ЕГР, или нет сигнала от выключателя холостого хода, то все эти вышеперечисленные важные параметры не дают полной картины о происходящем в системе управления двигателем

Допустим, занижено напряжение ДПДЗ или завышено напряжение датчика клапана ЕГР, или нет сигнала от выключателя холостого хода, то все эти вышеперечисленные важные параметры не дают полной картины о происходящем в системе управления двигателем.

Поэтому что? Правильно! Все параметры важны!

Неисправности и их причины

Выявление неисправностей ЭСУД можно начинать после обнаружения ряда признаков. Во-первых, при включении зажигания все лампочки сигнализатора системы должны загореться одновременно, таким образом система проверяет свой диагностический механизм. После запуска двигателя все должны одновременно потухнуть. Если какая-то из них загорается во время движения, это сигнализирует о проблемах в ДВС. В лучшем случае система может отключить двигатель, чтобы избежать тяжелых поломок. Список негативных ситуаций, в которым ведет неисправность ЭСУД, велик – может воздушить система охлаждения, не работать печка или термостат.

В основном причинами неисправностей бывают:

  • Поломка датчиков, отправляющих в ЭСУД данные.
  • Поломки в самом блоке управления.
  • Поломки исполнительных устройств системы управления (рост сопротивления, обрыв обмотки электромагнитного клапана и т.д.).
  • Повреждение электропроводки.
  • Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

Часто ЭСУД ломается из-за механических повреждений. Это может быть не обязательно удар, для причинения вреда системе хватит сильной вибрации. Далее по проценту вероятности повреждения ЭСУД следуют: резкий перепад температур, коррозия, попадание влаги под защитный кожух из-за разгерметизации устройства. Также нередко корректная работа системы нарушается из-за некомпетентного вмешательства в ее функционирование.

Ремонт системы можно доверять только специалистам.

Понравилась статья? Поделиться с друзьями:
Едем на сервис
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
