Признаки подсоса воздуха через форсунки: симптомы, фото, видео

Симптомы подсоса воздуха во впускном коллекторе ВАЗ 2114

Все автомобильные двигатели, в не зависимости от их типа (с инжектором либо карбюратором) работают на смеси топлива с воздухом. Соотношение этих компонентов в смеси точно рассчитано и регулируется либо электроникой либо механическим способом.

Но, иногда случается так, что происходит дополнительный подсос воздуха, смесь «разбавляется» и автомобилист может наблюдать серьезную потерю мощности у своего автомобиля (что особенно заметно на малых оборотах). О том, почему подобное происходит и о том, как исправить эту ситуацию — мы и поговорим в сегодняшней статье.

Подсос воздуха в ваз 2114

Признаки и причины подсоса

Когда в двигателе образуется неплотность, пропускающая дополнительный воздух, наблюдаются следующие симптомы:

Первейший признак – «плавающие» обороты холостого хода. Мотор втягивает лишний воздух, а блок управления, анализирующий состав выхлопных газов с помощью лямбда – зонда, пытается правильно приготовить топливную смесь. Но ДМРВ (или ДАД) не учитывает часть притока, поэтому обороты нестабильны (о признаках неисправности датчика написано здесь).
Доля топлива в горючей смеси уменьшается, отсюда затрудненный пуск силового агрегата «на холодную», когда необходимо обогащение.
Из-за обеднения смеси теряется мощность двигателя – автомобиль тяжелее трогается с места и разгоняется.
Поскольку водитель начинает сильнее нажимать педаль газа и принудительно увеличивать обороты, повышается потребление горючего.

Существует несколько причин, почему нарушается герметичность соединений и двигатель подсасывает воздух:

деформация прилегающих плоскостей (например, всасывающего коллектора к ГБЦ) в результате перегрева;
слишком частое использование автомобильной моющей химии, способной размягчить прокладки и герметики;
прохудившиеся шланги либо хомуты на патрубках отбора вакуума в двигателе.

На дизелях воздух иногда втягивается топливным насосом через неплотности магистрали, проложенной от бака. В карбюраторах путь воздушному потоку открывается сквозь изношенные оси и выработанные заслонки.

Подсос воздуха и его признаки

Такое явление, как подсос, связано с проникновением воздуха в топливный тракт машины. Оно приводит к обеднению смеси и, как следствие, очень сильно влияет на работу двигателя, снижая его мощность и вызывая перебои в работе.

Если происходит подсос воздуха во впускном коллекторе, симптомы ваз 2114 могут быть следующими:

неустойчивые обороты на холостом ходу;
троение двигателя;
«проседание» во время ускорения;
увеличенный расход бензина;
затрудненный запуск даже при высокой температуре воздуха;
резкое падение мощности (особенно на оборотах менее 3.000 мин-1).

Признаки подсоса воздуха в ваз 2114

Если двигатель очень часто глохнет, то это также может говорить о том, что существует подсос воздуха ваз 2114. Дополнительно убедиться в наличии этой проблемы можно, воспользовавшись автомобильным сканером. На наличие подсоса могут указывать ошибки Р0171 (сильно обедненная смесь) и Р300 (наблюдаются пропуски воспламенения).

Как только вы заметили, что появились признаки подсоса воздуха, следует сразу начать поиск возможного места его проникновения в систему.

Как устранить неполадку?

Чтобы устранить неполадку, необходимо заменить деформированные детали, поврежденные шланги и уплотнители на новые. Снятие и установка элементов требует аккуратности, особенно в отношении к датчикам. Если во время работы возникли ошибки, связанные с регулятором холостого хода, то это приведет к выходу из строя датчика и образованию в месте его установки подсоса.

Кроме этого, многие современные авто имеют пластиковый впускной коллектор. С течением времени он трескается, меняются его формы. Все это нередко приводит к пропусканию воздушных масс. Проблема решается путем шлифования прилегающих плоскостей, запаиванием трещин либо полной заменой коллектора.

Ликвидация проблемы подсоса решается после того, как будет определена область утечки. Если она произошла между коллектором и ресивером, то нужно поменять прокладку. Если утечка наблюдается из форсунок, то придется заменить резиновые кольца. Пропускание через дроссельную заслонку можно не заметить, если это не влияет на функционирование мотора.

Влияние на работу двигателя

Причина симптомов подсоса воздуха кроется в неучтенном кислороде, поступающем в цилиндры. Впору вспомнить назначение и принцип работы ДМРВ. Датчик установлен за воздушным фильтром. Следовательно, ЭБУ может посчитать лишь прошедший через нагревательный элемент поток.

О подсосе говорят в том случае, когда во впускном тракте за ДМРВ имеется негерметичность, через которую во впускной коллектор засасывается неучтенный воздух.

Поскольку ЭБУ рассчитывает порцию топлива, опираясь на показания ДМРВ, смесь на холостых оборотах получается обедненной (избыток окислителя).

В системах с МАР сенсором (ДАД) ЭБУ опирается на давление во впускном коллекторе.

Но для нормальной работы проходное сечение байпасного канала, которое контролируется вылетом штока РХХ, и степень открытия дроссельной заслонки должны соответствовать калибровкам, заложенным в ЭБУ двигателя.

Разумеется, подсос неучтенного воздуха вносит неразбериху в работу блока управления, поэтому он всячески пытается синхронизировать работу исполнительных механизмов и показания датчика. Поэтому начинают плавать обороты, и в целом холостой ход нестабилен.

Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах

Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности.Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры. Мы уже рассматривали, как проверить ВУТ

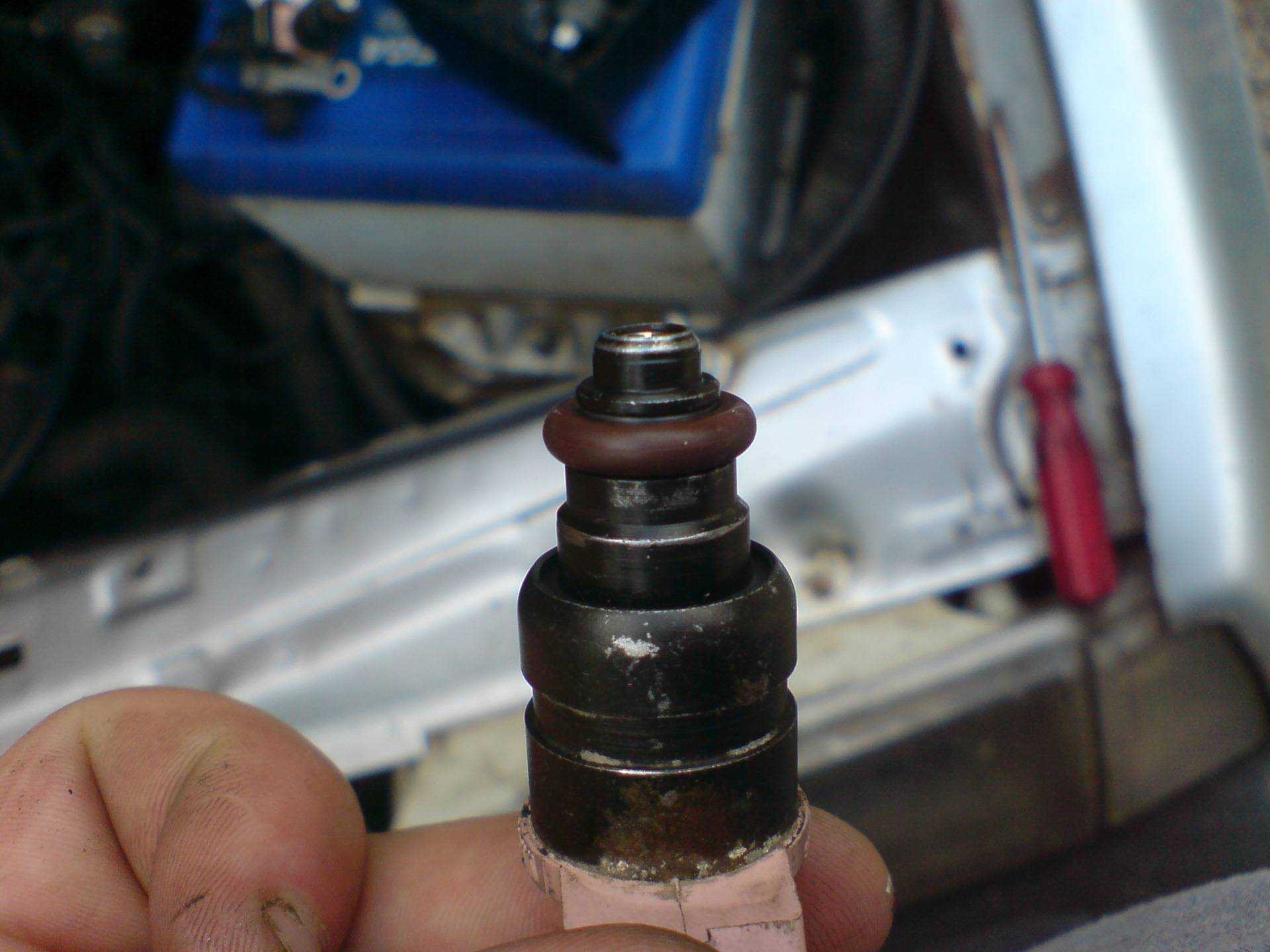

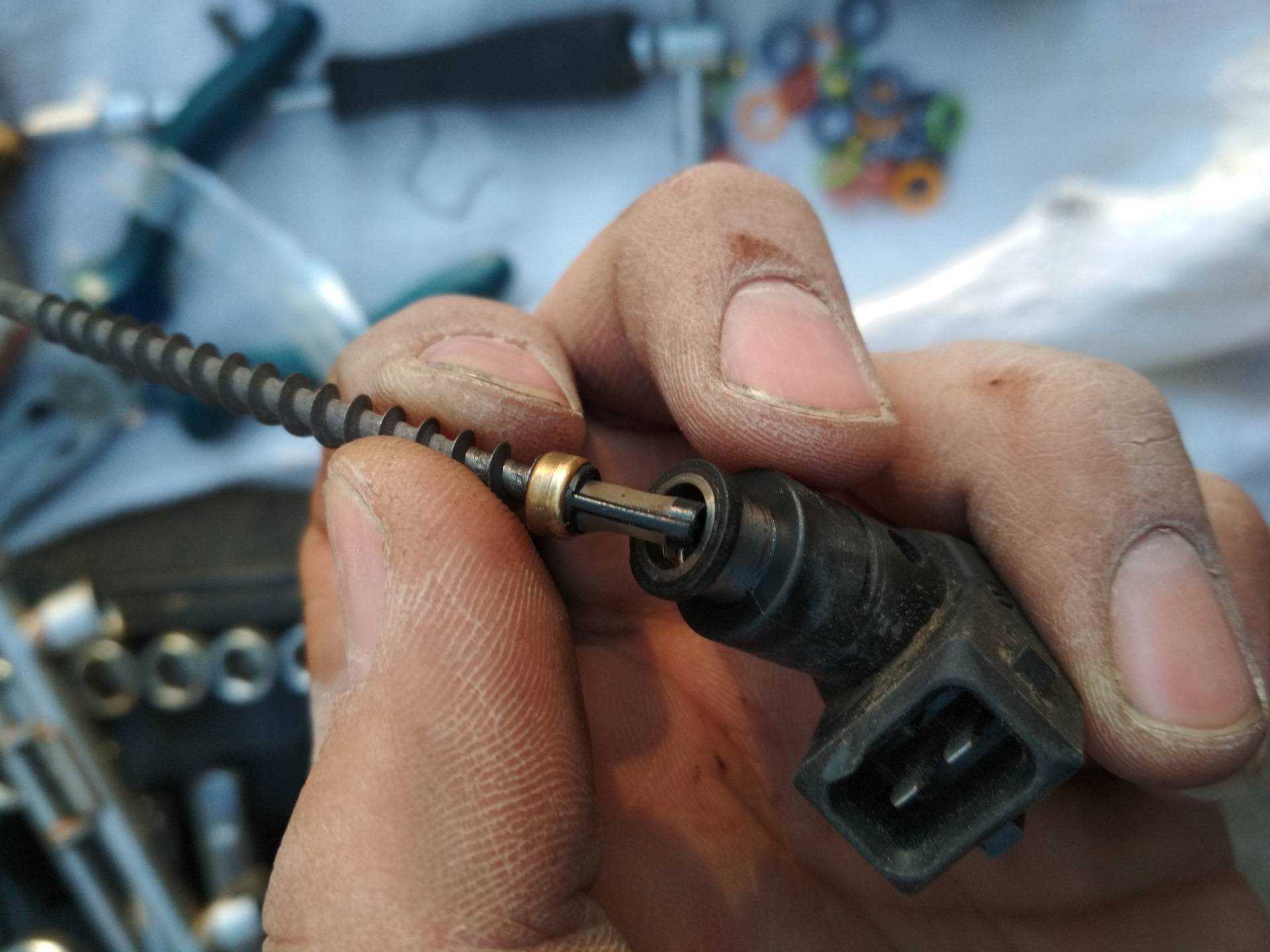

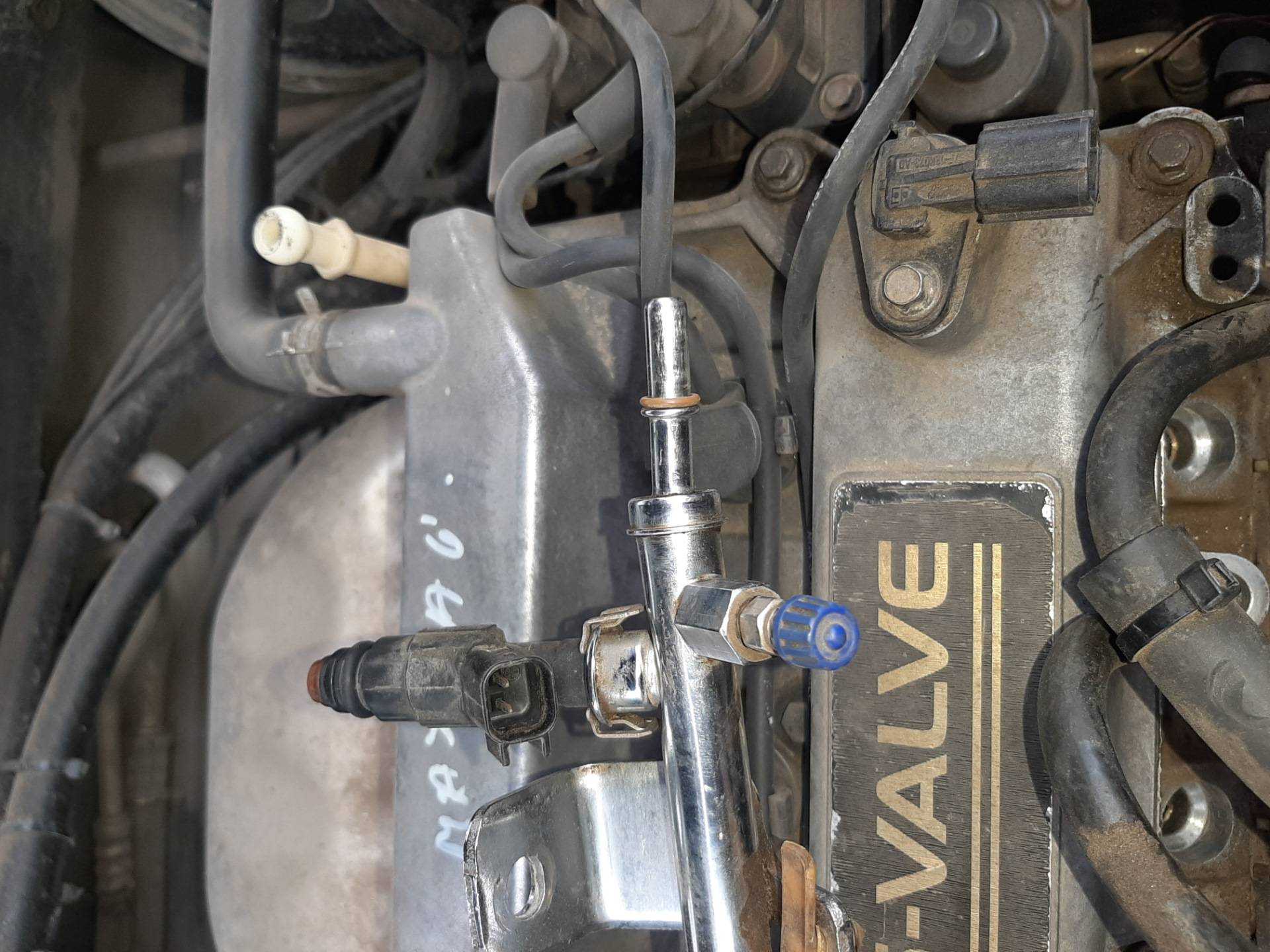

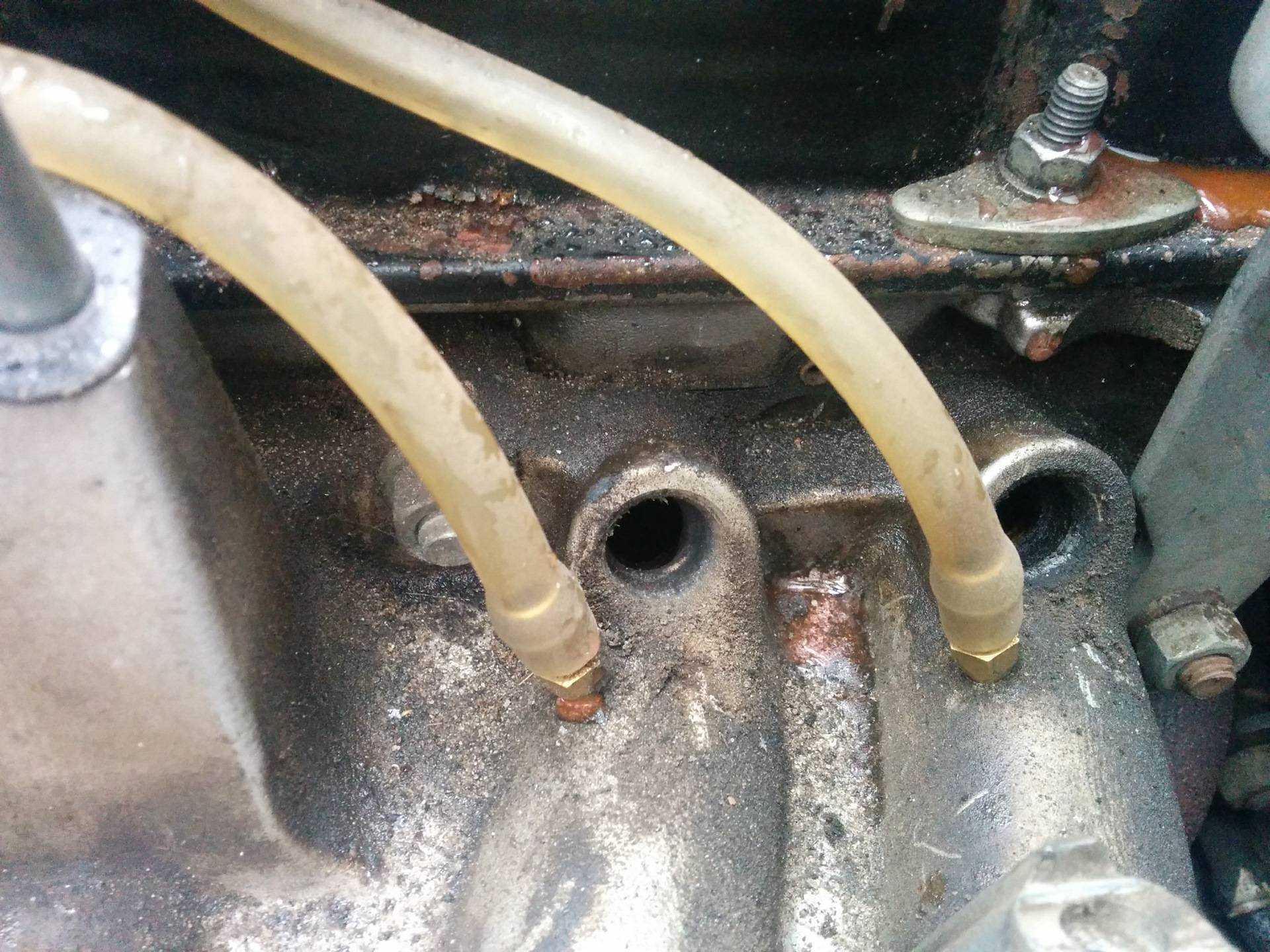

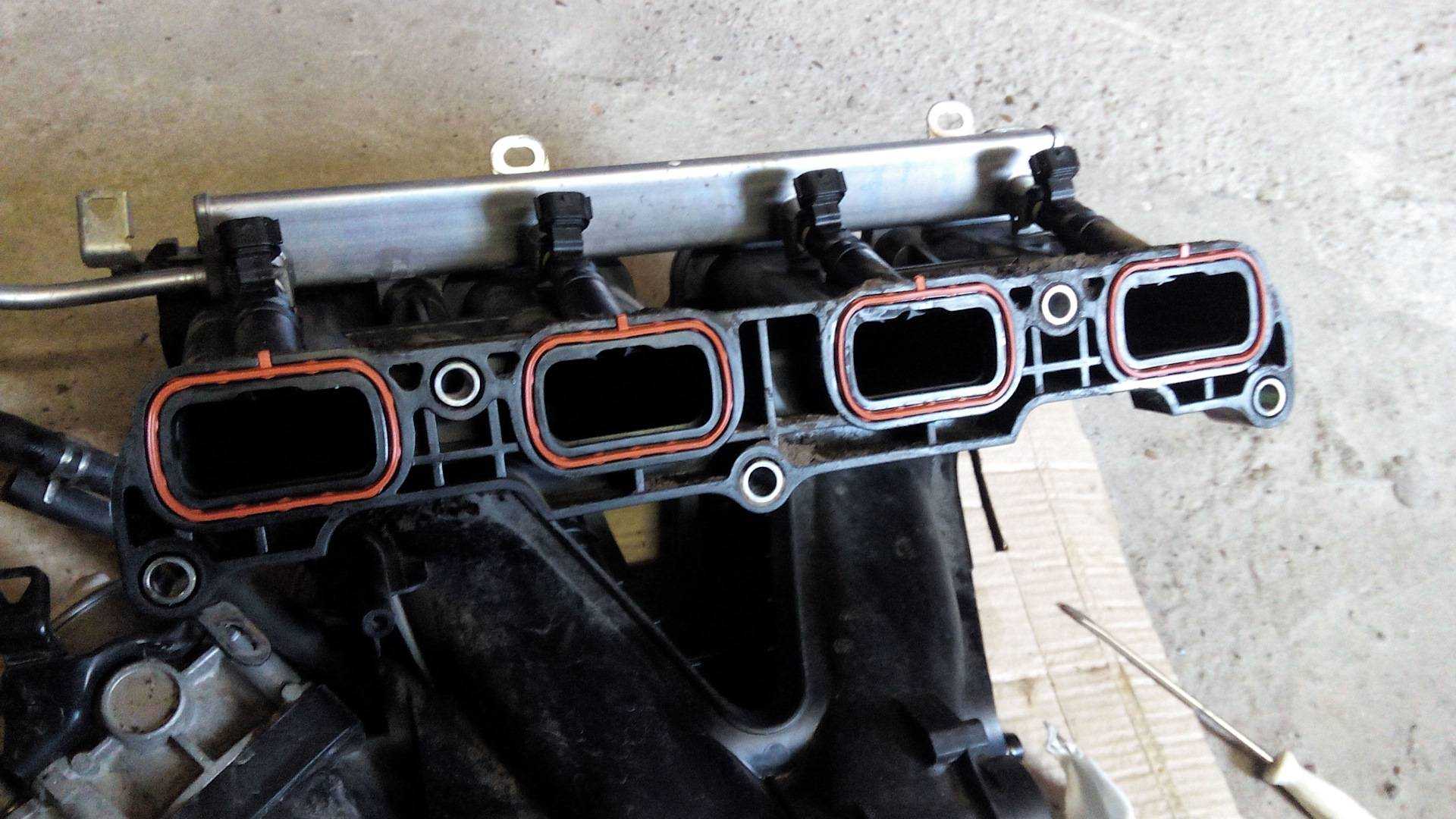

Прокладка впускного коллектора. Уплотнительные резинки форсунок

Мы уже рассматривали, как проверить ВУТ. Прокладка впускного коллектора. Уплотнительные резинки форсунок.

Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
Негерметичность системы вентиляции бензобака.

Признаки и причины подсоса

Первейший признак – «плавающие» обороты холостого хода. Мотор втягивает лишний воздух, а блок управления, анализирующий состав выхлопных газов с помощью лямбда – зонда, пытается правильно приготовить топливную смесь. Но ДМРВ (или ДАД) не учитывает часть притока, поэтому обороты нестабильны (о признаках неисправности датчика написано здесь).
Доля топлива в горючей смеси уменьшается, отсюда затрудненный пуск силового агрегата «на холодную», когда необходимо обогащение.
Из-за обеднения смеси теряется мощность двигателя – автомобиль тяжелее трогается с места и разгоняется.
Поскольку водитель начинает сильнее нажимать педаль газа и принудительно увеличивать обороты, повышается потребление горючего.

Существует несколько причин, почему нарушается герметичность соединений и двигатель подсасывает воздух:

деформация прилегающих плоскостей (например, всасывающего коллектора к ГБЦ) в результате перегрева;
слишком частое использование автомобильной моющей химии, способной размягчить прокладки и герметики;
прохудившиеся шланги либо хомуты на патрубках отбора вакуума в двигателе.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

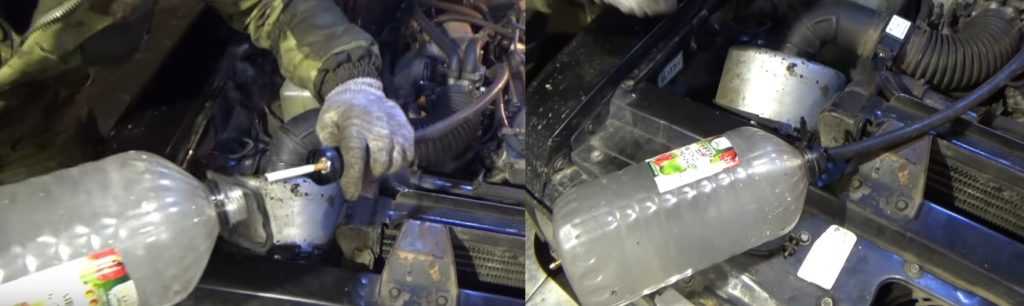

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
Соединение ресивера и патрубка дросселя.

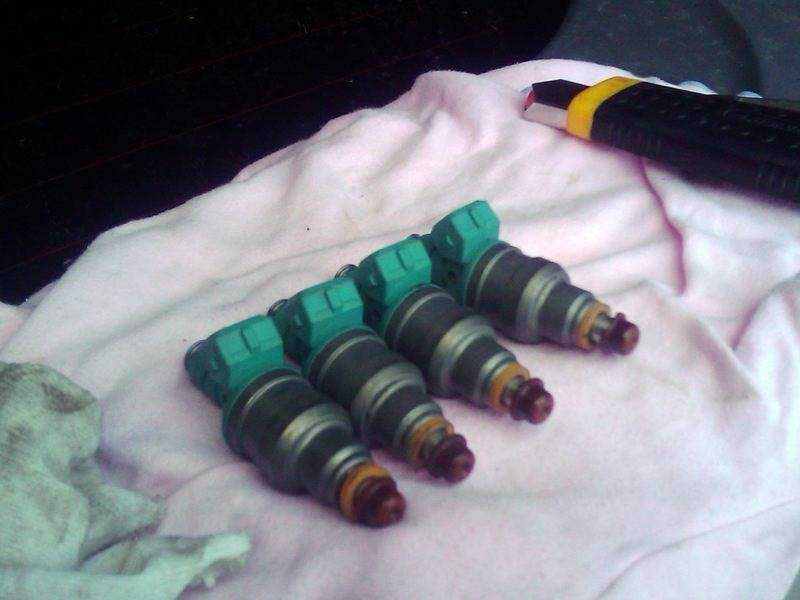

Прокладки форсунок.
Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

От состава топливовоздушной смеси (её «качества») зависит не только максимальная мощность двигателя, но, что иногда важнее, его управляемость – излишний воздух, поступающий во впускной тракт, может стать причиной остановки двигателя в самый неподходящий момент. Допустим, вы выезжаете со второстепенной дороги на главную. Оценили расстояние до потока машин, движущихся по главной дороге – а при попытке «рвануть с места» мотор глохнет… Повреждение авто от бокового удара может быть в этом случае не самым тяжёлым последствием. Каковы могут быть симптомы подсоса воздуха во впускном коллекторе и «как с ними бороться» — тема этой статьи.

Поиск подсоса воздуха с помощью самодельного дымогенератора

Правильнее всего будет воспользоваться специальным прибором для поиска подсоса воздуха — дымогенератором, но не у каждого он есть и тем более, не каждый захочет его покупать. Принцип действия прибора токов, что в нем нагревается масло, начинает «гореть» и появляется дым, который в свою очередь под давлением закачивается в систему впуска. Если есть негерметичные соединения или порванные шланги, то с этих проблемных мест пойдет дым. Такой прибор можно без труда сделать в гаражных условиях, а вместо масла использовать обычную тлеющую сигарету. Для самодельного дымогенератора понадобиться: бутылка 5л, два штуцера, шланг, насос или компрессор и сигарета.

Самодельный дымогенератор

Шланг подсоединяем к доступному на впускном коллекторе входу, а на штуцер подаем небольшое давление воздуха с помощью насоса. При подаче воздуха не забудьте закрыть ладонью впускной патрубок, иначе весь дым просто-напросто выйдет через него. Данный способ проверки подсоса воздуха подробно описан на видео, автор — Евгений Быковский. Данный способ проверки является не только эффективным, но и дешевым.

Как определить место подсоса?

Столкнувшись с проблемой, водители часто задаются вопросом, как найти подсос воздуха в двигателе. Если один из перечисленных выше симптомов совпадает, то, возможно, речь действительно идет о подсосе. Так откуда же может проникать воздух? Все зависит от модели «движка». Приведем наиболее частые места, которые регулярно «подводят» водителей:

Прокладка впускного коллектора. Возможно, произошло ее повреждение или прогар.

Шланги с патрубками, прикрепленные к коллектору.

Ослабшие хомуты.

ВУТ (вакуумный усилитель тормозов).

В инжекторных двигателях — уплотнители форсунок.

Негерметичные регуляторы холостого хода.

Втулки, гофры, задубевшие манжеты и т.д.

На самом деле, проникновение воздушной массы может произойти через различные элементы. Если присутствуют подозрения, что воздух находится во впускном коллекторе, то нужно проверить его. Время от времени его прокладка пропускает и провоцирует подсос. Найти ее можно между коллектором и ГБЦ. Как показывает практика, в большинстве случаев проблема кроется в старении резиновых уплотнений.

Советы по устранению проблемы

В основном, если впускной коллектор подсасывает воздух, то неполадка устраняется путем замены изношенных или поврежденных компонентов: прокладок, уплотнительной резины, шлангов

Осуществлять замену нужно осторожно, без усилий, чтобы не нарушить герметичность где-нибудь еще. К примеру, случается, что при неосторожном снятии или установке РХХ (регулятора холостого хода) на впуске повреждается датчик, и проблема только усугубляется

Лучше доверить дело специалисту.

Нюансы, советы и рекомендации по ремонту:

Не следует применять герметики и тому подобные способы, если потрескался шланг или деформировалась прокладка. Во-первых, попадание герметика во впускной коллектор может навредить – привести к загрязнениям. Во-вторых, эта мера недолговечная. Герметик быстро стынет и затем трескается.
Если впускной коллектор изготовлен из пластика и потрескался либо деформировался, то во время ремонта зачастую шлифуют прилегающие поверхности, запаивают трещины. Можно и сразу заменить коллектор полностью. Принимаемые меры зависят от типа повреждений, которые удалось найти.
Подсос воздуха впускным коллектором на ВАЗ или другом авто может не особенно отражаться на функционировании мотора, но это не значит, что можно запускать проблему. В любом случае двигатель от этого изнашивается сильнее, чем должен. Вот почему на авто с пробегом свыше 150 000 километров советуют время от времени диагностировать впускной тракт, чтобы вовремя принять меры.

В результате движок изнашивается из-за неочищенного воздуха с пылью и мелким мусором, на цилиндрах появляются заусенцы, поверхности трения повреждаются.

Такое случается, если имеют место повреждения корпуса фильтра или его гофры. Следует иметь в виду, что это может никак не отражаться на работе авто, его мощности и оборотах. Поэтому определить проблему можно только если целенаправленно проверить компоненты.

Возможные места негерметичности впускного тракта

Применение диагностического прибора

Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:

показания лямбда-зонда;
степень открытия дроссельной заслонки;
положение регулятора холостого хода;
желаемые и действительные обороты холостого хода;
долгосрочные и краткосрочные топливные коррекции.

На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.

https://youtube.com/watch?v=8abNP9WN_EU

https://youtube.com/watch?v=v4t4rqSmXG0

Локализируем причину

Рассмотрим основные методы определения причины подсоса воздуха без использования дымогенератора.

Разбрызгивание очистителя карбюратора вблизи элементов впускного тракта. В состав очистителей входят легко испаряемые и воспламеняемые компоненты. Попадая через место подсоса воздуха в цилиндры, очиститель обогащает топливную смесь. В особо критичных случаях в такие моменты наблюдается кратковременное поднятие оборотов двигателя. Но гораздо достоверней во время теста наблюдать с помощью диагностического прибора за краткосрочной топливной коррекцией. Значения при всасывании очистителя будут подниматься, так как лямбда-зонд зарегистрирует обогащение смеси.
Разбрызгивание воды. Цель проверки – услышать характерный звук всасывания воды, что обязательно произойдет в месте подсоса воздуха. Для удобства наберите в бутылку воды, предварительно сделав небольшое отверстие в крышке. Обильно полейте места подключения шлангов вакуумной системы, по возможности место стыка блока цилиндров и впускного коллектора. С особой внимательностью проверьте участок после дроссельной заслонки, так как там разряжение и риск появления подсоса выше всего. Но не стоит целиком заливать двигатель холодной водой, а особенно, выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.

Тест дымогенератором

Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.

Как дымогенератором найти место подсоса воздуха?

Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.

С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.

Признаки подсоса воздуха во впускном коллекторе

Незначительные «излишки» воздуха могут никак не проявлять себя, так как они не способны сильно изменить состав горючей смеси, и выявить их сможет только диагностика двигателя. Но при крупных повреждениях впускного тракта симптомами подсоса воздуха могут стать:

неустойчивая работа двигателя на холостом ходу, вплоть до его остановки;
провалы при ускорении, причём при резком нажатии на педаль «газа» двигатель может опять же заглохнуть, особенно в начале движения авто;
возможно повышение рабочей температуры мотора из-за его работы на слишком бедной смеси.

Следует заметить, что неравномерная работа двигателя «сглаживается» на средних и высоких оборотах, можно лишь отметить снижение тяговых качеств двигателя.

Как найти место подсоса

Подсос воздуха можно найти несколькими способами. Наиболее популярным способом является дымогенератор, но если такого нет, то можно использовать обычный мыльный раствор.

С помощью дымогенератора

Дымогенератор приспособление, которое вырабатывает большое количество дыма. Его подключают во впускную систему, дым распространяется по системе и начинает просачиваться наружу в местах, где нет герметичности.

С помощью насоса и мыла

Поиск места, где происходит подсос воздуха без дымогенератора можно произвести с помощью мыльного раствора.

Для этого подготавливаем мыльную воду.

Далее закрываем целлофановым пакетом ДМРВ, а именно надеваем пакет на датчик, затем сверху ставим хомут с гофрой.

Подключаем через штуцер абсорбера компрессор или насос и накачиваем давление в систему.

Затем поливаем все подозрительные места мыльным раствором.

В тех местах, где есть подсос воздуха, начнут надуваться мыльные пузыри.

Советы по устранению проблемы

Лучше доверить дело специалисту.

Нюансы, советы и рекомендации по ремонту:

Не следует применять герметики и тому подобные способы, если потрескался шланг или деформировалась прокладка. Во-первых, попадание герметика во впускной коллектор может навредить – привести к загрязнениям. Во-вторых, эта мера недолговечная. Герметик быстро стынет и затем трескается.
Если впускной коллектор изготовлен из пластика и потрескался либо деформировался, то во время ремонта зачастую шлифуют прилегающие поверхности, запаивают трещины. Можно и сразу заменить коллектор полностью. Принимаемые меры зависят от типа повреждений, которые удалось найти.
Подсос воздуха впускным коллектором на ВАЗ или другом авто может не особенно отражаться на функционировании мотора, но это не значит, что можно запускать проблему. В любом случае двигатель от этого изнашивается сильнее, чем должен. Вот почему на авто с пробегом свыше 150 000 километров советуют время от времени диагностировать впускной тракт, чтобы вовремя принять меры.

Важно не только иногда проводить проверку герметичности впускного коллектора, но и отслеживать состояние воздушного фильтра, его гофры и корпуса. Суть в том, что поврежденный фильтр нередко является причиной прямого попадания воздушных масс в коллектор. В результате движок изнашивается из-за неочищенного воздуха с пылью и мелким мусором, на цилиндрах появляются заусенцы, поверхности трения повреждаются
