Прокладка впускного коллектора

Содержание

Действия в чрезвычайных ситуациях Ежедневные проверки Инструкция по эксплуатации Предостережения и правила техники Основные инструменты, измерительные Двигатель и его системы Трансмиссия Ходовая часть Рулевое управление Тормозная система Электрооборудование автомобиля Кузов Система вентиляции и отопления салона Приложения Коды неисправностей Электросхемы

Источники

• https://expertvaz.ru/2110/premer-komplektatsii-tsena.html
• https://videoremont-mashin.ru/remont-kpp-vaz-21108/ustanovka-konditsionera-v-vaz-2110-ot-priory-svoimi-rukami/
• https://monolith.in.ua/predohraniteli-lada-2110/

Как заменить прокладку клапанной крышки

Детальный процесс я уже описывать не буду, потому как прошел уже год с того момента, но думаю для всех информация актуальна. Я опишу основные моменты. Что было приобретено:

Сумма не хилая, для замены обычной прокладки, но когда она течет через день, другого просто решения и не могло быть.

Везде абсолютно во всех своих мануалах автолюбители описывают замену с герметиком. Но у меня друг спросил – а зачем там герметик, если у тебя пластиковая крышка? Все прошлые «мастера своего дела» на СТО ставили прокладку на герметик, поэтому уже после покупки было решено герметик НЕ использовать! Потому как по логике он нарушает целостность прокладки и с завода он не предусматривается там, это уже самоделы придумали его туда добавлять при укладке. Я таким самоделием решил не заниматься и сделать все по правилам, в любом случае ключ есть, менять уже смогу сам(подумал я).

При замене происходят банальные шаги – откручиваем болты, снимаем крышку, чистим ее, вынимаем прикипевшие колечки из пазов, точнее, то, что от них осталось. Чистим прилегающую поверхность на двигателе, от прошлых спецов, которые промазали все герметиком и устанавливаем в обратном порядке. Сложным моментом может быть установка крышки без герметика, обычно ее немного мажут, чтобы она не выпадала из пластиковых пазов, но отличие Victor Reinz от «дешманской» в том, что у нее есть бобышки, которые позволяют плотно входить в паз и удерживаться в нем.

Нюансы

По моему мнению прокладки у меня начинали течь через несколько дней по 3-м причинам.

Именно поэтому было решено заказать динамометрический ключ, потому как на сервисах все делают это от руки! А потом от колечек, как мы видели выше – ничего не остается! Все потому, что они портятся еще на моменте установки, а не в процессе эксплуатации. Но, это мое субъективное мнение и умозаключение.

Фото проделанной работы:

Возможно, в моем руководстве и личном опыте есть погрешности, но, как минимум я повысил срок службы прокладки уже до года. Ровно год у меня сухо под капотом, сейчас потеет в районе ГРМ, но это уже думаю сальник распредвала, не похоже на прокладку, потому как она и при первой, и при второй замене текла в других местах. Кстати, течь начинает именно там, где мажут герметиком, поэтому еще раз – на пластиковых крышках не нужно использовать герметик! Он принесет вам горе! Без использования герметика в том месте, где раньше текло, а это в месте бобышек – сухо! Вывод – герметик там лишний! Если остались вопросы, задавайте, отвечу, сложно найти помощь в таких ситуациях, когда в интернете всеми давно забытые форумы без ответа.

1. 5
2. 4
3. 3
4. 2
5. 1

(7 голосов, в среднем: 4.4 из 5)

не скупись ставь лайк Подписка на обновления:

Снятие, замена, установка прокладки впускного коллектора

Примечание: прежде, чем выполнять нижеприведенные работы, отсоедините отрицательный кабель от АКБ.

Инструменты: набор гаечных ключей, отвертка с плоским лезвием.

4. Демонтируйте с автомобиля верхний кронштейн впускного трубопровода (см. «Замена топливных форсунок»).

8. С помощью торцового ключа «на 12» открутите две гайки и семь болтов, крепящие впускной коллектор к головке блока цилиндров в последовательности, указанной на прилагающейся фотографии.

Далее берем пружину, на мазда 3 клубе брали пружину от многостержневой цветной ручки, я взял от нипеля грузовой машины, главное чтоб по диаметру влезла в клапан,

Есть 2 варианта решения этой проблемы: небюджетная — установка нового впускного коллектора, бюджетная,которая будет описана ниже. Можно конечно и просто отключить их или удалить заслонки, но тогда тяга на низах упадет и возрастет расход.

Сразу извинюсь за ООООЧЕНЬ чумазый движок, сейчас эта ситуация исправлена)))

Правда для того чтобы туда подлезть мне пришлось открутить дроссельную заслонку

Думал сначала посадить на poxipol и саморез, но потом нашел на разборке фордовский за 500р,

Добавлю еще несколько видео как было до и как после.

Суть в том, что стук появляется из за люфта оси, на которой держатся заслонки впускного коллектора. И этот люфт убирается путём установки пружинки в шток пневмо клапана этих заслонок, который находится под дросельной заслонкой.

Ну и прикручиваем все это добро обратно. Поставить обратно тоже немного затруднительно, я даже отвернул рядом стоящий привод верхних заслонок(фото к сожалению не сделал).

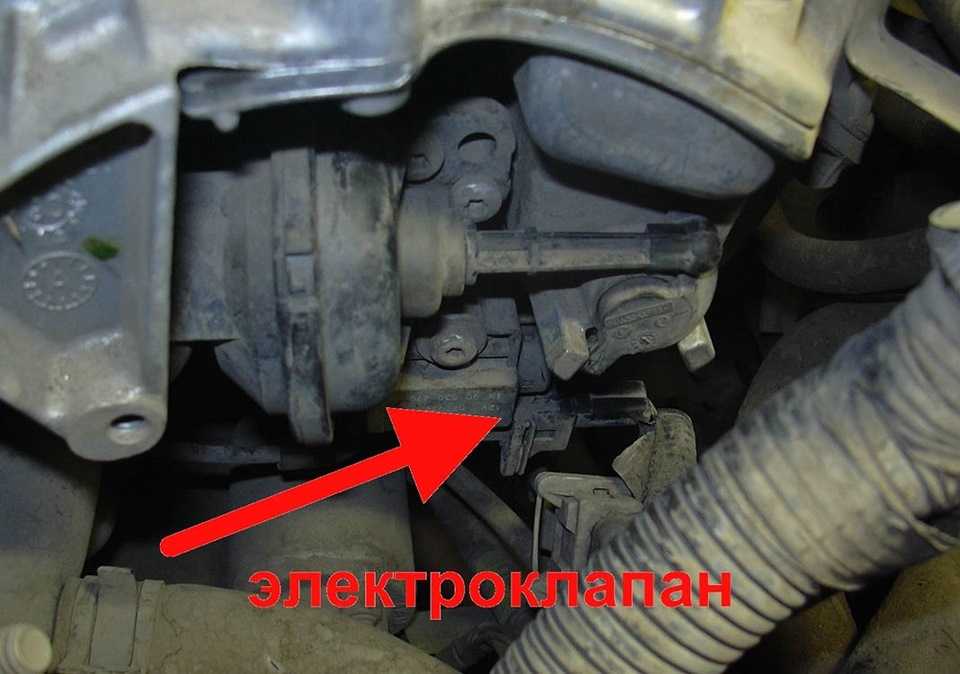

ВНИМАНИЕ будьте аккуратны если будете снимать клапан, он сидит на защелочках, плотно, когда я снимал, я отломил пятачок, на котором держится шток клапана

Заодно и дроссель почистил, описывать не буду, тут на драйве миллион таких записей.

При покупке машины сразу не обратил внимание, но потом стал замечать, что на холодную(а бывало и на горячую) двигатель издает какой-то посторонний звук. Поизучав просторы глобальной сети, выявились 2 возможные причины: 1

шатунные вкладыши (правда тогда звук должен был возрастать при увеличении оборотов, чего не было) и 2. заслонки впускного коллектора..

Назначение

Коллектор (сборник) представляет собой емкость, где собирается горючая смесь, за счет которой происходит работа мотора, а также выхлопных газов, выходящих из выхлопной системы. На основании этого существует два типа коллектора: впускной и выпускной.

Впускной – предназначен для сбора горючей смеси и газа в общую емкость, из которой и происходит распределение ее по всем четырем цилиндрам. Распределение из впускного устройства в цилиндры происходит равномерно, за счет чего и обеспечивается бесперебойная и высокопроизводительная работа двигателя.

Выпускной – является частью выхлопной системы автомобиля Нива Шевроле. Выхлоп, образовавшийся в цилиндре, поступает в выпускной коллектор. Затем продвигается дальше через резанатор и глушитель, и выходит в атмосферу.

Так выглядит выпускной коллектор

Разделяют выпускные коллекторы на два вида: трубчатый и цельный.

Трубчатый – изготавливается из труб нержавеющей стали или керамических материалов, что существенно продлевает срок его службы.

Цельный же изготавливается из чугуна, что снижает продолжительность службы устройства.

Неисправности

Нередко встречаются неисправности впускного коллектора автомобиля Нива Шевроле, которые требуют замены или ремонта. Замена требуется, когда происходит подсос воздуха в систему. В таком случае потребуется замена прокладки. В случае ее повреждения, на автомобиле это отразится в таком виде:

• снизится мощность двигателя;
• увеличатся шумы из-под капота;
• появятся рывковые движения особенно при наборе скорости.

Для того чтобы устранить неисправность, следует провести замену прокладки. Процесс ее замены рассмотрим в следующем подразделе.

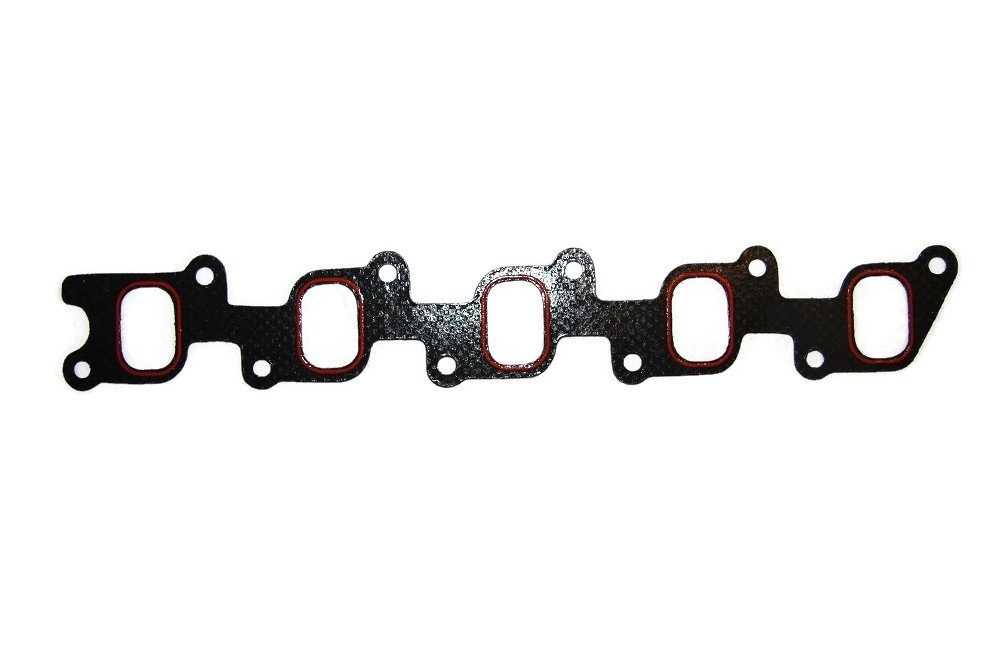

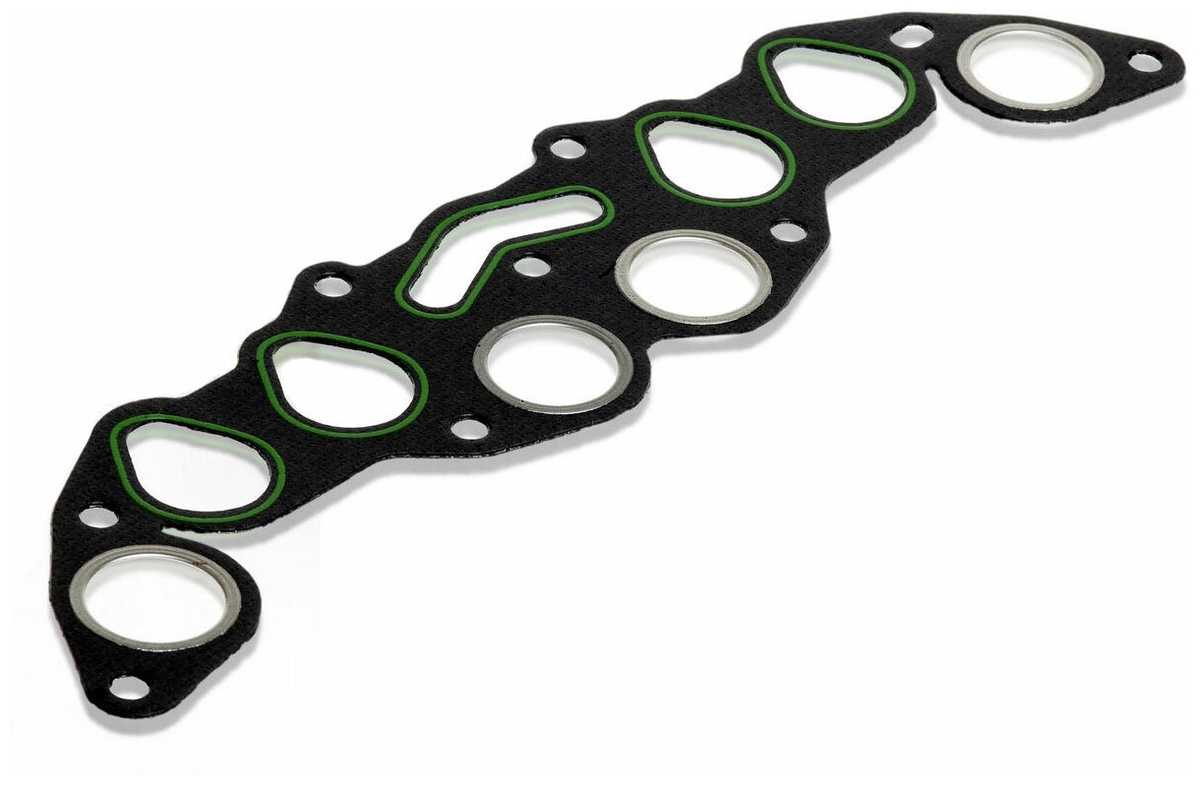

Так выглядит прокладка коллекторов Шнивы

Замена прокладки

При проведении ремонтных работ необходимо автомобиль Шевроле Нива установить на эстакаду и вооружиться стандартными инструментами

Ничего сложного в выполнении работ нет, но важно знать их последовательность проведения

1. Обесточивается автомобиль и сливается охлаждающая жидкость из системы.
2. Извлекается топливная рампа с форсунками. Процесс снятия можно узнать из соответствующих статей, поэтому останавливаться на этом нет смысла.
3. Добравшись до впускной трубки, необходимо снять ее ресивер.
4. Отвинчиваются 4 гайки крепления трубки к коллектору.
5. Отвинчивается верхняя гайка крепления, а нижняя просто ослабляется, чтобы иметь возможность отвода распорки вбок.
6. Промежуточный патрубок необходимо извлечь. Для этого уменьшается затяжка хомутов крепления трубки радиатора отопителя к термостату, и извлекается шланг совместно с патрубком.
7. Гайку передней распорки трубы впускного канала необходимо отвинтить и снять ее, а нижнюю ослабить и отвести распорку вбок.
8. Теперь необходимо отвинтить правую гайку, которая держит теплозащитный экран и впускную трубку. Гайка удаляется вместе с проушиной, расположенной за нею.
9. Приступаем к снятию гайки слева. После ее снятия, необходимо открутить центральную гайку, посредством которой фиксируется экран тепловой защиты.
10. Шпильки фиксируют экран тепловой защиты, который необходимо извлечь.
11. Отводится в сторону трубка приемника.
12. Отвинчиваются гайки крепления щитка стартера с обеих сторон.
13. Нижние кронштейны также необходимо отвинтить, а затем и снять сам щиток стартера.
14. Осталось отвинтить некоторые оставшиеся кронштейны приемной трубки и выпускного коллектора. Гайки с шайбами удаляются.
15. Прокладку фиксируют шпильки болтов. Ее необходимо снять и произвести замену. Перед установкой необходимо прокладку смазать графитовой смазкой для улучшения герметичности.

Как устранить течь масла на коллекторе?

Нередко автовладельцы Шевиков наблюдали явление, когда масло подтекает из-под шпилек устройства. Масло сочится из-за того, что проем для шпилек, показанных стрелками (см. фото ниже), просверлены к боковым шпилькам крепления ресивера. По этим шпилькам и попадает масло на впускной коллектор Шевроле Нива. Чтобы устранить неисправность такого рода, необходимо смазать герметиком эти шпильки. В этом случае масло подтекать не будет, а проблемы с необходимостью его доливания отпадут.

Таким образом, заменив прокладку коллектора можно быть абсолютно уверенным, что автомобиль не подведет в пути. Рекомендуется проводить проверку целостности прокладки каждые 60 тыс. км пробега, если для этого возникли такие необходимости.

Места подсоса воздуха

К основным местам, через которые может происходить подсос, относится:

• прокладка впускного коллектора;
• прокладка на дроссельной заслонке;
• участок патрубка от воздушного фильтра до дроссельного узла;
• уплотнительные кольца форсунок;
• вакуумный усилитель тормозов;
• вакуумные шланги;
• клапан адсорбера;
• регулятор холостого хода (если он есть).

Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях — там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)

1. У винта качества топливной смеси.
2. За прокладку под карбюратором – участки с копотью верный признак.
3. Сквозь не плотное прилегание дроссельной заслонки.
4. Через оси дросселей.
5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

Определяем место подсоса воздуха

Правда, для этого придётся либо найти, либо собрать простейший дымогенератор. Дым, запущенный в систему впуска, моментально покажет место подсоса с высокой точностью. Понятно, что дымогенератор есть даже не каждой СТО, поэтому простейший прибор можно собрать своими руками.

Дымогенератор своими руками

Для этого пригодится продувочный пневматический пистолет, компрессор с ресивером и пачка сигарет для дыма. Пистолет просто подключается к воздушному ресиверу или компрессору, в носик пистолета вставляется сигарета, нагнетается давление порядка 0,5-0,8 атм и дым под давлением поступает во впускной коллектор.

Неисправности дроссельной заслонки и методы их устранения

Прежде чем обсудить диагностику и признаки неисправности датчика расположения дроссельной заслонки, поговорим о значимости датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, потому как благодаря его показаниям блоком управления производится расчёт пропорций топлива, а также корректировка момента зажигания. В случае поломки этого датчика водитель сразу получает уведомление об ошибке через блок управления. Уведомление об ошибке появляется на панели приборов, а именно вы увидите загоревшуюся лампочку – “Chek”

Обратите внимание на то, что возникшая ошибка указывает исключительно на неисправность в цепочке датчика положения дроссельной заслонки, но не может локализировать её. То есть в случае нарушения настроек датчика блок не сможет распознать ошибку

Электрическая система руководства двигателем фиксирует отказы, касающиеся обрыва проводов или их замыкания. В системе зажигания и питания могут наблюдаться некие признаки неисправности. Также вследствие поломки может возникать подсос воздуха через так называемую дроссельную заслонку или подняться обороты. Обороты имеют определённые внешние признаки, но коды ошибок не помечаются в памяти электрического блока. Рассмотрим основные признаки поломок:

Устройство дроссельной заслонки

• Небольшое затруднение во время запуска двигателя;
• Чувствуются провалы или рывки во время функционирования двигателя;
• Достаточно маленькая мощность;
• Частое возникновение детонации;
• Проваливания, задерживания и подёргивания;
• Функционирование двигателя с небольшими перебоями;
• Увеличение топливного расхода;
• В системе выпускания выхлопных газов при переработке бензина возникает специфический бензиновый запах;
• Неустойчивость при функционировании двигателя, а во время работы на холодном ходу остановка;
• Иногда самовоспламеняется топливная смесь;
• Во впускном трубопроводе или глушителе слышны некие хлопки.

Если вы обнаружили, какую-то из вышеперечисленных неисправностей, но системой самодиагностики не определяется код поломки по датчику расположения дроссельной заслонки, не нужно делать поспешные выводы и менять его. В таком случае обнаруженные вами неисправности могут создаваться абсолютно другими причинами.

Теперь поговорим о том, как диагностировать подсос воздуха через дроссель. Перед тем как исправлять причины, по которым появился подсос воздуха, ознакомьтесь с последствиями. Естественно после избегания проблем с подсосом воздуха могут возникнуть неприятные последствия, а именно повысится обороты. Для того чтобы определиться происходит ли вообще подсос воздуха и его причинами проверьте такие места:

• Дроссельную заслонку и её ось;
• Форсунку холодного старта;
• Гофру за датчиком расположения дроссельной заслонки;
• Вход очистителя картерных газов, находящийся на гофре;
• Соединение дроссельной заслонки и гофры;
• Кольца форсунок;
• Выводы, через которые выходят бензиновые пары;
• Трубку вакуумного тормозного усилителя.

Ваз 2110: замена выпускного коллектора своими силами

Выпускной коллектор ваз 2110

При работе двигателя автомобиля может появляется дым, запах газа под капотом автомобиля. Причина возможно кроется в том, что прогорел выпускной коллектор. На ваз 2110 замена выпускного коллектора связана с прогоранием металла. В этом случае не рекомендуется затягивать с его заменой. Так как при дальнейшей эксплуатации машины могут возникнуть большие проблемы. Замена выпускного коллектора ваз 2110 спокойно может быть проведена своими руками. Прогоревшие отверстия визуально рассмотреть практически невозможно. Когда работает двигатель, следует открыть капот. Выхлопные газы будут выходить, не в приемную трубу, а со свистом вырываться через эти прогоревшие отверстия. Выход газов может происходить под днищем машины, так как материал прогорает в основном в тех местах, где произведены изгибы трубы.

Процесс замены

Для чего нужны вихревые заслонки?

Как известно, в цилиндре горит не само топливо и не воздух. Горит воздушно-топливная смесь. И чем эта смесь однороднее, тем лучше она сгорает, тем выше эффективность и экономичность двигателя. Соответственно, возникает вопрос — как лучше размешать это самое топливо в цилиндре? Форсунки, подающие топливо не одной большой и толстой струёй, а вовсе даже десятком маленьких струек выступают с одной стороны. А с другой стороны у нас подается воздух. И если этот воздух подать с усилием, да еще и под хитрым углом, получится вихрь. Который отлично все смешает и не менее отлично сгорит.

Но тут перед инженерами встал вопрос — если сделать отверстие для подачи воздуха узким, то на низких оборотах вихри будут получаться отличные. Но при повышении оборотов образуется слишком сильный дефицит воздуха и на его подачу будет тратиться чрезмерно много энергии. Если сделать отверстие достаточно широким для работы на средних и высоких оборотах, то никаких завихрений на низких уже не будет, и эффективность двигателя опять снизится.

Поэтому для оптимальной работы двигателя во всех режимах подачу воздуха разделили на 2 части. В одной части никаких заслонок нет, и она всегда свободно продувается, тогда как вторая часть имеет ту самую заслонку, которая полностью закрыта на низких оборотах и тем шире открывается, чем выше обороты.

На рисунке представлена схема работы вихревых заслонок на низких оборотах. Воздух подается только через один канал. Второй канал закрыт полностью.

При повышении оборотов, когда двигателю требуется больше воздуха, постепенно приоткрывается вторая заслонка, контролируя силу воздушного потока. Полностью открытая заслонка на высоких оборотах представлена на рисунке ниже:

За положение вихревых заслонок отвечает интегрированный датчик, и соответствующий привод, изменяющий угол наклона этих самых заслонок.

Капитальный ремонт ВАЗ 2107

В отдельных случаях капитальный ремонт силового агрегата ВАЗ 2107 можно частично осуществить без его демонтажа. Перед началом работ следует тщательно промыть двигатель и моторный отсек струёй воды и высушить. Без снятия мотора можно заменить:

• уплотнитель картера;
• манжеты обоих коллекторов;
• сальники коленвала;
• помпу;
• генератор;
• бензонасос;
• карбюратор.

ГБЦ также легко снимается с двигателя без демонтажа.

Капитальный ремонт предполагает восстановление элементов двигателя, в результате которого технические параметры будут соответствовать параметрам нового мотора. Для этого:

• меняется вся поршневая группа;
• растачиваются цилиндры;
• шлифуется коленвал;
• меняются вкладыши.

Вспоминаю, как попал на первый капитальный ремонт двигателя по своей же глупости. Выехал на поле. Впереди был овраг, я и заехал на своей «семёрке». Дальше подняться в горку не смог, и обратно тоже. В общем, застряла машина, буксует. Тут подошёл знакомый, что-то он там собирал — цветы или растения какие-то. Говорит: «Ты неправильно делаешь, надо дать назад, а потом резко вперёд. Давай я сяду, а ты подтолкни, когда вперёд поедет». Ну, я и согласился, как дурак. Машина буксовала около получаса, никакого толка. Вызвал трактор, что хотел сделать и раньше. Вытянули автомобиль. Я сел и поехал назад, домой. Через несколько метров замигал чек. Оказывается, как я потом узнал, всё масло утекло во время буксования. Хорошо, что трактор далеко не уехал. Пришлось везти машину на капитальный ремонт с заменой поршневой, расточкой вала.

Необходимость капитального ремонта определяется состоянием блока цилиндров и поршневой группы. Если большинство элементов хорошо сохранилось, можно ограничиться заменой отдельных деталей. Если же обнаружится даже незначительный износ блока, потребуется хонингование цилиндров.

Иногда владельцы ВАЗ 2107 покупают ремонтный комплект, включающий перешлифованный коленвал и набор поршневой группы. Также для капитального ремонта рекомендуют приобретать неполный блок цилиндров. Так как в этом случае зазоры не смещены, заменить блок будет довольно просто. Однако чаще всего приходится покупать полноценный блок цилиндров, включающий масляный насос, поддон, ГБЦ, раструбные муфты и пр.

Разборку ДВС рекомендуется проводить на профессиональном стенде, предварительно сняв маховик и узел сцепления. Если такого стенда нет, демонтированный двигатель прочно фиксируют и лишь потом начинают его ремонт.

Обычно капитальный ремонт двигателя ВАЗ-2107 предполагает:

• разборку ГБЦ, с последующей очисткой и проверкой;
• осмотр коромысел и клапанов;
• ремонт или шлифовку клапанов;
• демонтаж поршней и шатунов;
• демонтаж коленчатого вала;
• проверку состояния блока цилиндров и его чистку;
• проверку распределительного вала;
• осмотр подшипников и проверку их на люфт;
• снятие и установку колец;
• проверку зазоров;
• осмотр сальников и их замену.

Таким образом, практически любой ремонт ВАЗ-2107 можно провести самостоятельно. Для этого необходимо иметь определённые навыки и набор инструментов для ремонта, а также руководствоваться пошаговыми инструкциями специалистов.

Chevrolet Lacetti Черный друг =) › Бортжурнал › Лечим стук заслонок впуска F18D3

Для ремонта понадобится снять впускной коллекторДетская болячка LDA. В 2010 эту систему усовершенствовали, и… особо не помогло. Стук появляется и на коллекторах нового образца, здесь на драйве есть отсчеты об этом — вот примерСтук заслонок очень похож на стук неотрегулированного клапана ГБЦ. Видео дает примерное представление характера стука.

Проверить, что же все таки стучит достаточно просто. Нужно снять разъем с электроклапана системы привода заслонок. Находится он сбоку внизу впускного коллектора ближе к ЭБУ двигателя. Его можно увидеть, если снять ЭБУ. Если стук после этого пропал (или изменился)- значит стучат именно заслонки а не клапан или гидрокомпенсатор.

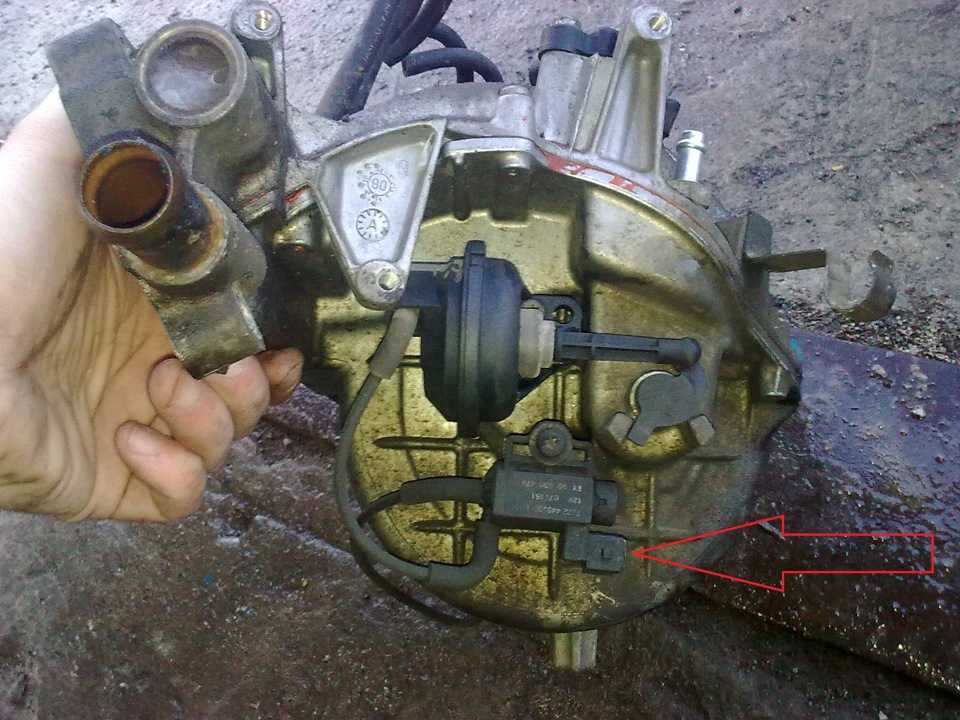

Вообще я разбирал, чтоб выкинуть всю эту систему. Однако после разбора и осмотра решил все таки ремонтировать. Пошел простым и протоптанным до меня путем — подложил под втулки вырезанные из жести подложки.На моем авто заслонки уже лечили таким способом, и хватило на 60 000.Толщина старых подложек — 0,2 — 0,25 мм.Толщина новых — 0,3 мм, и две — по 0,4 мм.

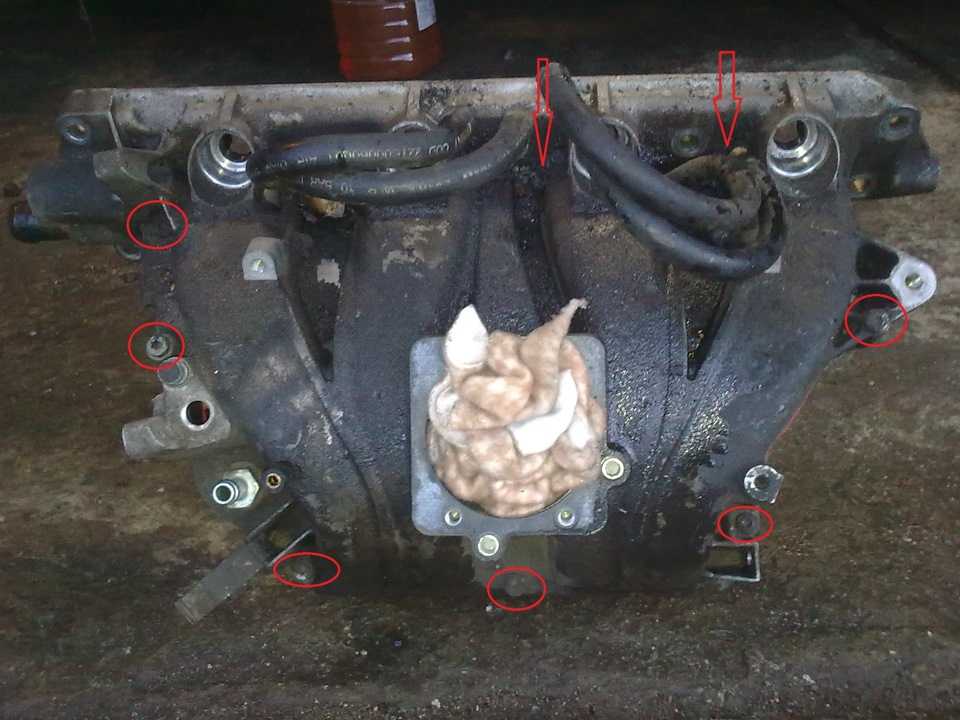

Половинки коллектора на болта под звездочку Т25.

Между ними есть прокладка. У меня она пришла в негодность, новую я не покупал, собрал на герметик VR.

www.drive2.ru

Лада Приора Хэтчбек полезный тюнинг › Бортжурнал › Замена герметика клапанной крышки Приора 1,6 16v

Всем привет.

Прошлой осенью заметил капли масла в 4 цилиндре, и подтеки по всему периметру клапанной крышки. Зиму отъездил, пришла пора устранять проблему. Меняю все как обычно в комплексе.Что нам понадобится: 1) Герметик анаэробный «Locktite» 20 мл — 150р 2) Сальник распредвала БРТ (кат. номер 21080-1005034-00) 2 шт по — 240р пара 3) Заглушки распредвала 2 штуки ( кат. номер 21120-1003290-00) — 100р пара 4) Патрубки вентиляции картера для мотора 21126 (21126-1014240-00 (Е-газ)- тонкий длинный, 21124-1014058-00 верхний малый, 21120-1014056-00) нижний большой- 3 штуки — 250р комплект 5) Фильтр «Knecht» KL23of — 150р 6) Очиститель карбюратора — 150р 7) Прокладки впускного коллектора и дросселя — 150р комплект БРТ

Весь процесс разбора клапанной крышки не вижу смысла описывать. Мануалов полно, остановлюсь лишь на моментах, которые вызывают трудности

Снимаем крышку декоративную

Полный размер

Все провода, шланги вентиляции, дроссель убираем. Рессивер закреплен на 2 болта и 3 гайки. Гайки с левым болтом откручиваются легко, подлезть можно. А вот с правым болтом проблема, генератор не дает.

Полный размер

ВОТ БОЛТ КОТОРЫЙ НАМ НУЖЕН

У меня авто с кондиционером, Трубки мешаются. Возле гены находится два болтика, их убираем (на фото болтики видны). Когда будете вынимать впускной коллектор, трубки надо отогнуть, не бойтесь погнуть, там резиновые вставки. Снимаем ремень генератора, откручиваем верхнее крепление и аккуратно монтировкой отодвигаем гену в сторону радиатора.

Полный размер

Полный размер

ВСЕ ОТКРУЧЕНО

Выкручиваем последний болт ресивера и аккуратно вынимаем, подогнув трубки кондиционера рукой.

Полный размер

ВСЕ ГОТОВО

Далее снимаем ГРМ, звездочки распредвала. Откручиваем болты клапанной крышки и постели распредвала.

Полный размер

Полный размер

Мойка всех деталей, дефектовка, обезжиривание.

Полный размер

САЛЬНИКИ

Наносим герметик по контуру постели распредвала именно так, а не иначе

Герметик на постели (фото взято с инета)

Шприцом это делать очень удобно. Также устанавливаем новые заглушки распредвала, их тоже герметиком смазал. Болты постели затягиваем с моментом 20Нм. Вот тут хотел бы уточнить и предостеречь, в разных мануалах указаны разные моменты затяжки болтов постели распредвалов. Где то 10-12Нм, где то 18-22Нм. Слышал что при затяжке в 20Нм срывает и ломает болты. У меня все хорошо прошло. Но поговорил с несколькими мастерами на СТО и у Дилеров, сошлись все на моменте 12 Нм.

Порядок затяжки болтов постели распредвала

Далее герметик наносим на клапанную крышку

Полный размер

Герметик на верней крышке

И затягиваем болты с моментом 10Нм. Хотя в мануале указано 5Нм, чет совсем мало имхо.

Полный размер

ГЕРМЕТИКА 20МЛ ХВАТАЕТ, ДАЖЕ С ЗАПАСОМ

Ставим назад впускной коллектор, не забываем поменять прокладки на новые

Полный размер

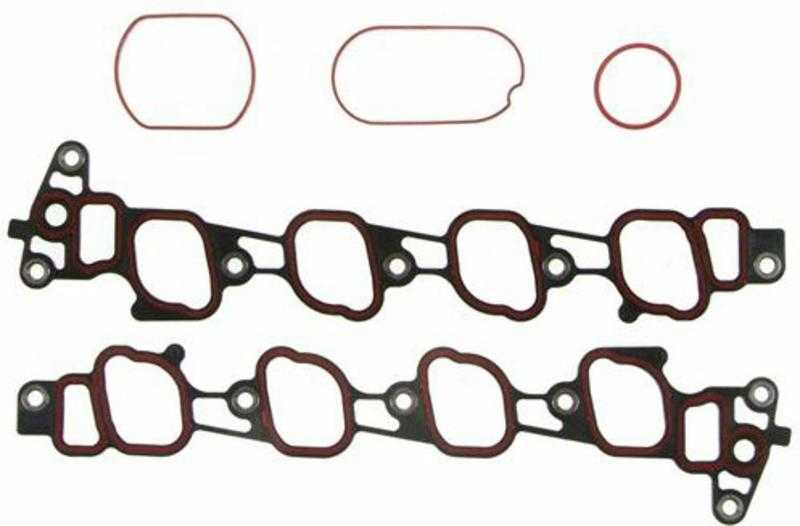

ПРОКЛАДКИ ВПУСКНОГО КОЛЛЕКТОРА КОМПЛЕКТ

Как то в магазе увидел приблуду — сливной краник в блок двигателя. Цена около 100р. Купил и он ждал своего часа. По случаю ставим его. Штатный болтик нафиг в мусор, новый краник в блоке установлен

Полный размер

КРАНИК

В обратной последовательности собираем. По ходу устанавливаем новые сальники распредвалом, новые патрубки вентиляции картера с фильтром, новый уплотнитель масляного щупа. Раз уж дроссель снят, моем его очистителем карбюратора.

Полный размер

Наносим, ждем пока гадость черного цвета вытекает. Повторяем процедуру до тех пор, пока вся грязь не выйдет.

Окончательная сборка. После ночной стоянки заводим двигатель. Все в норме. Нигде ничего не течет.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Также заменил салонный фильтр для Приоры с кондиционером HALLA Фирма TSN 9.7.671

— 150р

Радуемся проделанной работе.

Признаки подсоса воздуха во впускном коллекторе

Незначительные «излишки» воздуха могут никак не проявлять себя, так как они не способны сильно изменить состав горючей смеси, и выявить их сможет только диагностика двигателя. Но при крупных повреждениях впускного тракта симптомами подсоса воздуха могут стать:

• неустойчивая работа двигателя на холостом ходу, вплоть до его остановки;
• провалы при ускорении, причём при резком нажатии на педаль «газа» двигатель может опять же заглохнуть, особенно в начале движения авто;
• возможно повышение рабочей температуры мотора из-за его работы на слишком бедной смеси.

Следует заметить, что неравномерная работа двигателя «сглаживается» на средних и высоких оборотах, можно лишь отметить снижение тяговых качеств двигателя.

Для чего нужны вихревые заслонки?

Как известно, в цилиндре горит не само топливо и не воздух. Горит воздушно-топливная смесь. И чем эта смесь однороднее, тем лучше она сгорает, тем выше эффективность и экономичность двигателя. Соответственно, возникает вопрос — как лучше размешать это самое топливо в цилиндре? Форсунки, подающие топливо не одной большой и толстой струёй, а вовсе даже десятком маленьких струек выступают с одной стороны. А с другой стороны у нас подается воздух. И если этот воздух подать с усилием, да еще и под хитрым углом, получится вихрь. Который отлично все смешает и не менее отлично сгорит.

Но тут перед инженерами встал вопрос — если сделать отверстие для подачи воздуха узким, то на низких оборотах вихри будут получаться отличные. Но при повышении оборотов образуется слишком сильный дефицит воздуха и на его подачу будет тратиться чрезмерно много энергии. Если сделать отверстие достаточно широким для работы на средних и высоких оборотах, то никаких завихрений на низких уже не будет, и эффективность двигателя опять снизится.

Поэтому для оптимальной работы двигателя во всех режимах подачу воздуха разделили на 2 части. В одной части никаких заслонок нет, и она всегда свободно продувается, тогда как вторая часть имеет ту самую заслонку, которая полностью закрыта на низких оборотах и тем шире открывается, чем выше обороты.

На рисунке представлена схема работы вихревых заслонок на низких оборотах. Воздух подается только через один канал. Второй канал закрыт полностью.

При повышении оборотов, когда двигателю требуется больше воздуха, постепенно приоткрывается вторая заслонка, контролируя силу воздушного потока. Полностью открытая заслонка на высоких оборотах представлена на рисунке ниже:

За положение вихревых заслонок отвечает интегрированный датчик, и соответствующий привод, изменяющий угол наклона этих самых заслонок.

Дополнительная информация

В ходе чистки впускного тракта Шевроле Лачетти происходит следующее:

1. Пробиваются сопла форсунок
2. Устраняется нагар на впускных клапанах
3. Раскоксовываются поршневые кольца
4. Снимается нагар с рабочих поверхностей камер сгорания
5. Чистятся головки поршней

Разумеется, для полного раскоксовывания поршневой группы одной только прочистки впускного тракта будет недостаточно. Но свое дело прочистка все же делает. Нагар размягчается и постепенно выводится из системы.

Касательно чистки поршневой группы, для этого дела существует отдельная категория средств, в которую входят моющие растворы для раскоксовывания залегших колец.

Источник

Выводы

Оптимальными же методами диагностики подсоса воздуха во впускном коллекторе своими силами остаётся использование дыма и обрызгивание коллектора, гофр, дросселей тонкой струйкой легковоспламеняющейся жидкости. Удачной всем диагностики и ровных дорог!

Для нормальной работы ДВС требуется определенный состав топливовоздушной смеси, в соотношении 1:14, 1:16. То есть для полного сгорания одного литра бензина необходимо 14-16 кг воздуха. При соблюдении данной пропорции двигатель работает стабильно, в экономичном режиме и с полной отдачей мощности. При нарушении состава смеси начинаются проблемы с работой силовой установки. Одной из причин изменения состава топливной смеси является дополнительный воздух в соединениях. При этом происходит обеднение смеси, из-за добавочного воздуха, что сразу отражается на работе мотора.

Симптомы неисправности:

• Провалы или мотор может заглохнуть при резкой подачи газа;

• Проблемы с запуском (доля топлива становится меньше, смесь обедняется, а для холодного запуска необходимо ее обогащение);

• Снижение мощности и увеличение расхода топлива;

• Самодиагностика выдает ошибки по работе двигателя: бедная смесь, перебои зажигания, неисправность кислородных датчиков.

Как найти место подсоса?

В большинстве случаев излишний воздух появляется в стыке соединений различных деталей или из-за образования трещин в самих деталях.

Чаще всего подсос наблюдается в следующих местах:

• Узел дроссельной заслонки;

• Шланге с вакуумным усилителем;

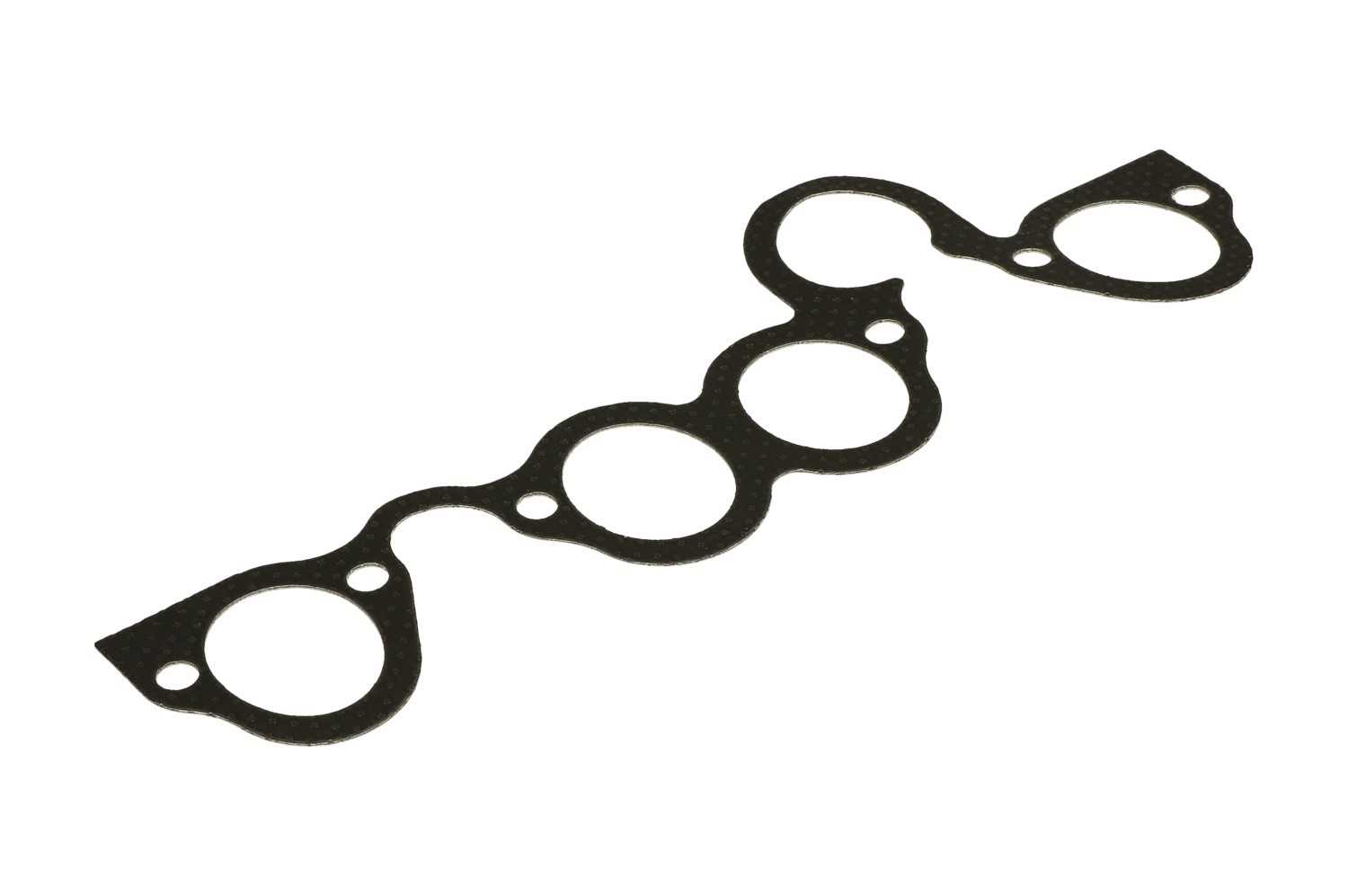

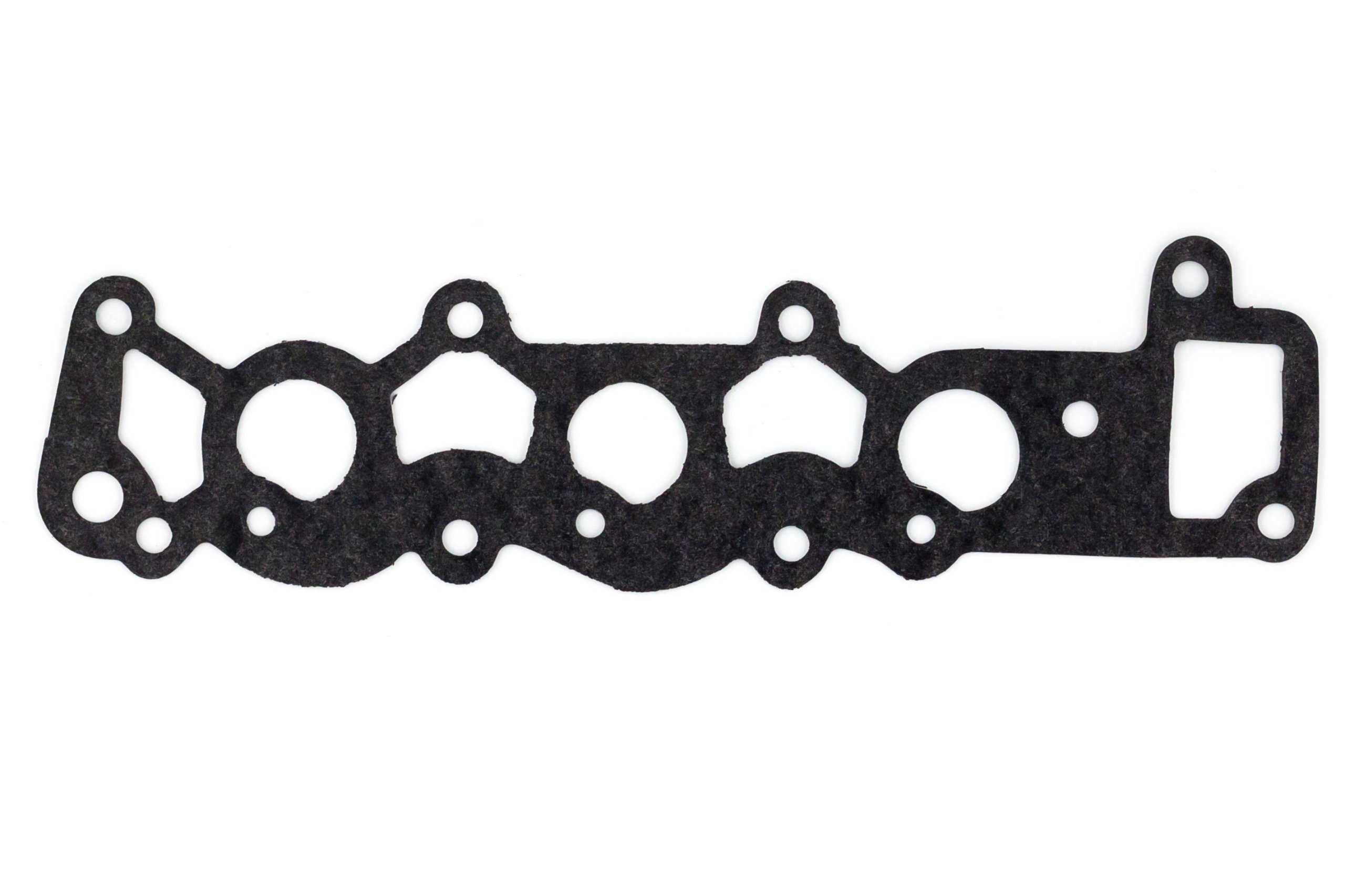

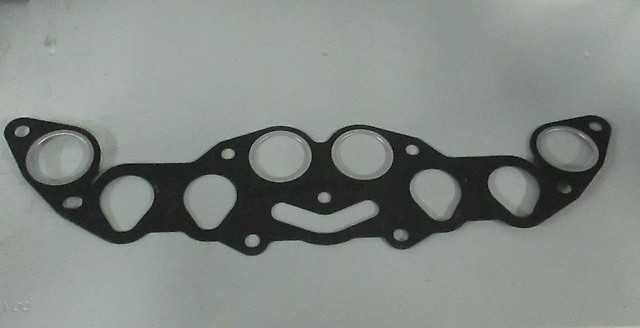

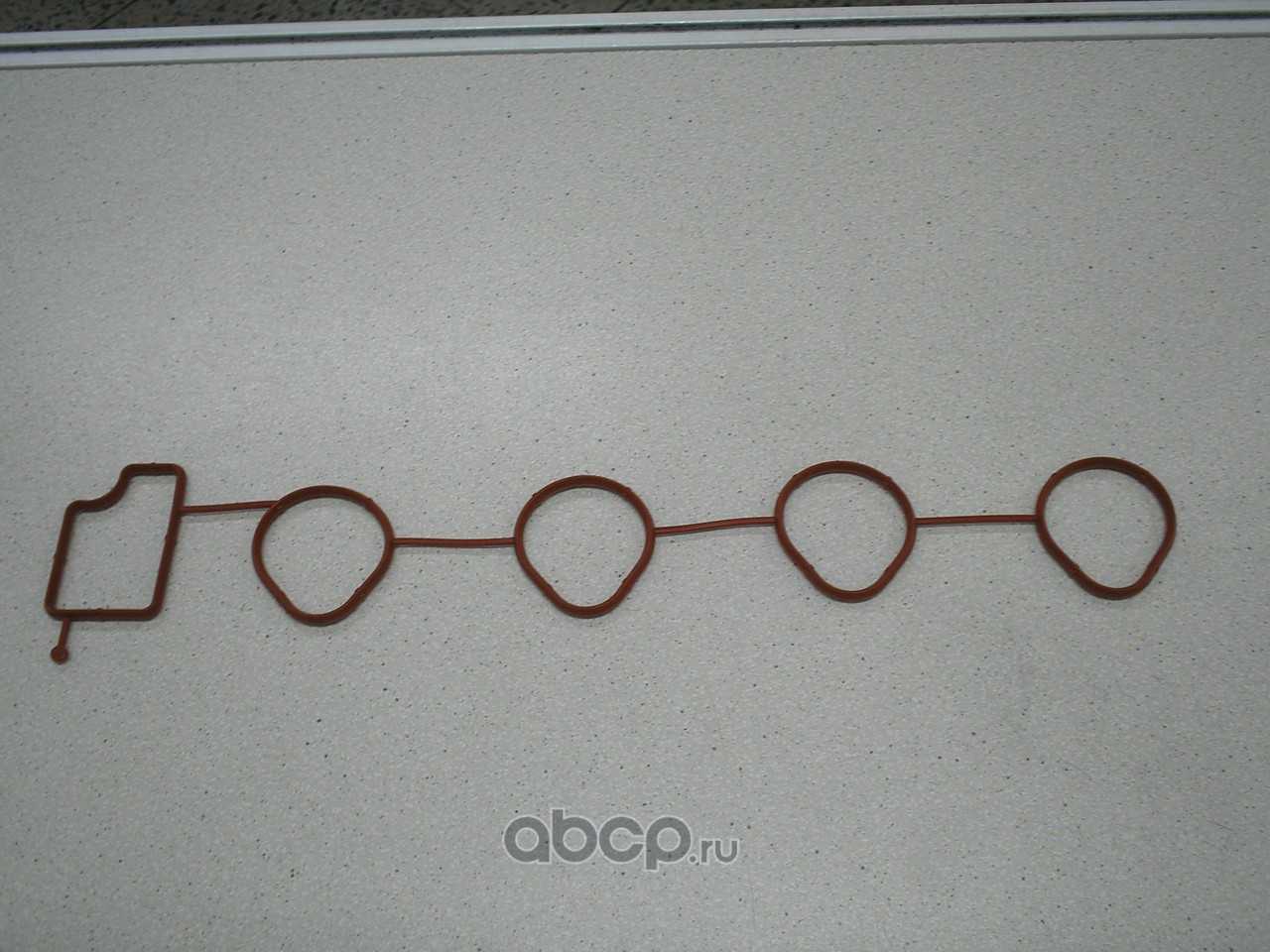

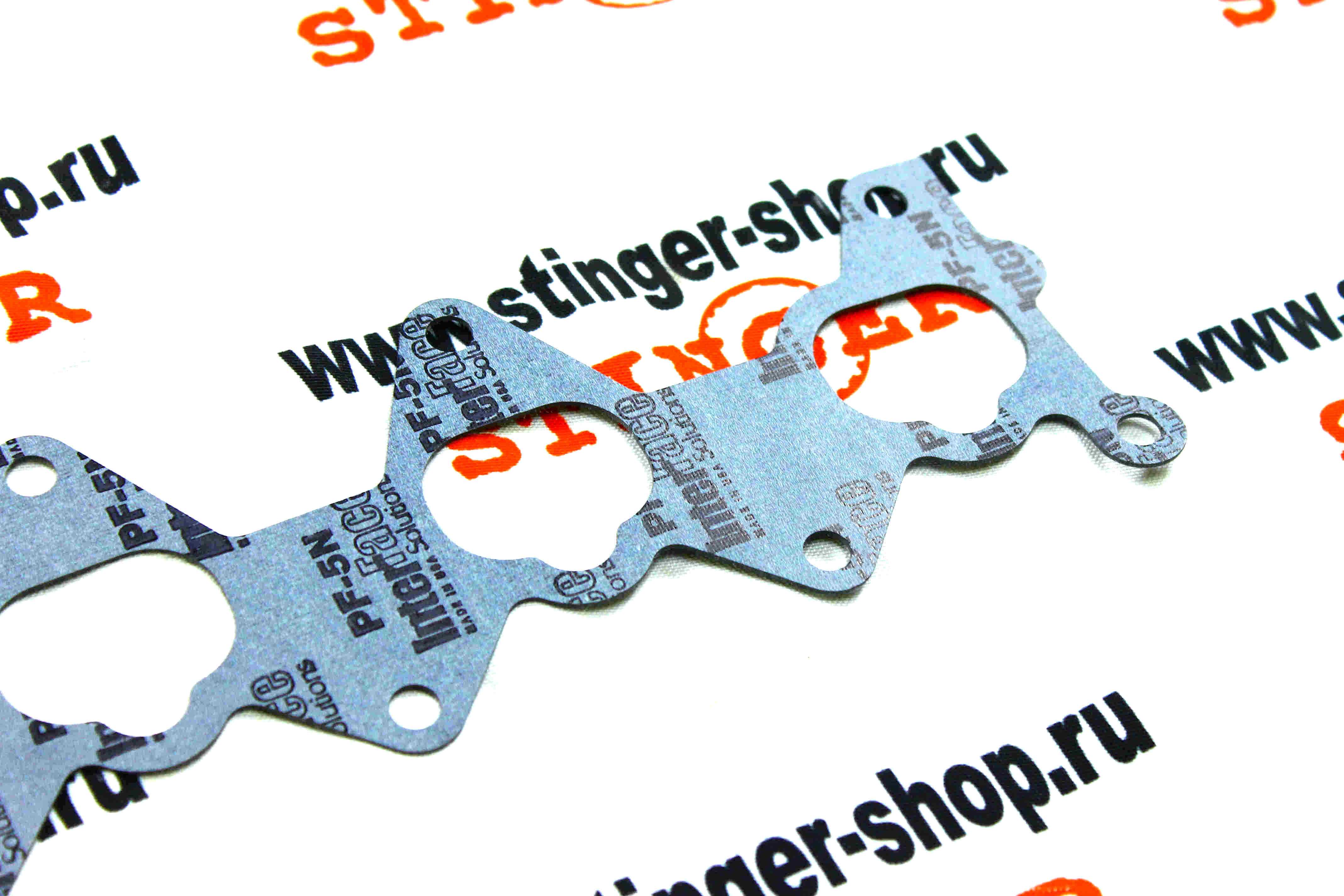

• Уплотнения коллектора впуска;

• В гофре от воздушного фильтра к дросселю (сам патрубок или места подсоединения);

• Прокладки под карбюратором или через его элементы (винт качества, пусковой диафрагмы, осей заслонок и их овальность, мембраны экономайзера);

• Кольца топливных форсунок;

• При заклинивании клапана адсорбера.

Подсос воздуха в дизелях

Чаще всего неисправность появляется в соединениях между баком топлива и соединения трубок, а также между фильтром и ТНВД. На современных дизелях подсос вызван изменением конструкции соединений.

Так в старых моторах соединения были выполнены из латуни и были по сути «вечными», а в двигателях нового типа, латунь заменили пластиком, срок службы которого на порядок ниже. Плюс к этому в зимний период на пластике могут появиться трещины, особенно у машин с пробегом порядка 150-200 тыс. км.
