Замена колодок ручника Nissan Qashqai
Задние колодки ручного тормоза Ниссан Кашкай барабанного типа. Для их замены потребуется выполнить следующие действия:
- Ослабляем затяжку крепежных гаек задних колес. Машину необходимо поставить на ровную поверхность, поставить ручник в крайнее нижнее положение и подложить упоры под передние колеса, чтобы исключить скатывание. Далее выполняем идентичные мероприятия, как для левого, так и для правого заднего колеса. Ставим Кашкай на домкрат;
- Откручиваем крепежные гайки и демонтируем задние колеса. Для обеспечения большей безопасности рекомендуется подложить снятое колесо под кузов машины рядом с установленным домкратом;
Проверяем пыльник и смазываем направляющие при каждой замене колодок

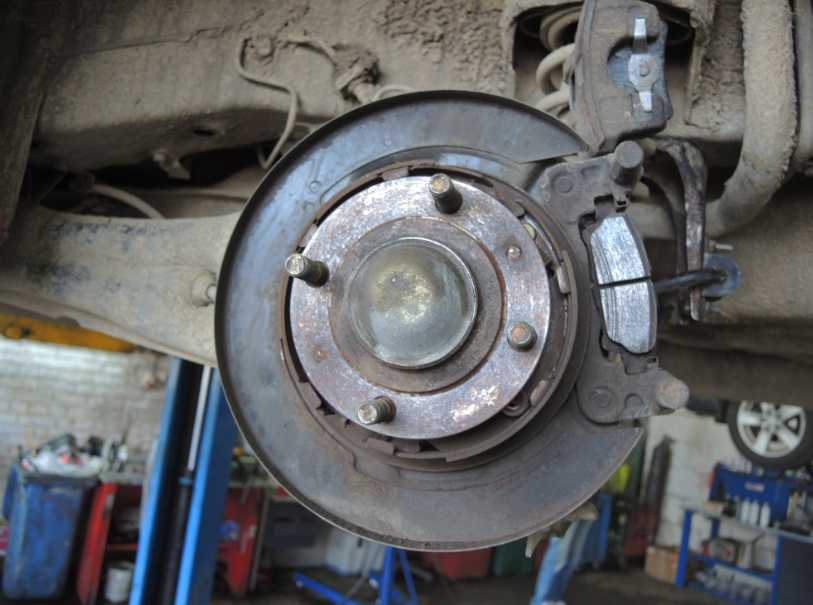

- Для начала откручиваем фиксирующие болты суппорта и отводим его в сторону;
- Обе ТК изымаем, затем выкручиваем крепежные болты скобы. Она удерживается двумя болтами под ключ на 19;
- Снимаем непосредственно диск Qashqai (детально этот этап будет рассмотрен в следующем пункте материала);
- ТК ручника расположены за ступичным устройством. Для их демонтажа снимаем две удерживающие пружины и два специальных стопора, которые не дают перемещаться ТК в горизонтальной плоскости. Пружины демонтируются при помощи отвертки, поддевая за фиксирующий крючок. Стопорные механизмы демонтируются посредством проворачивания;
- Освободив задние ТК ручника Nissan Qashqai, извлекаем их. Также потребуется отсоединить трос ручного устройства для обеспечения торможения непосредственно от колодок;
В дальнейшем устанавливаем новые детали. Процедура выполняет в обратном порядке. Предварительно понадобится переставить механизм регулировки натяжки ТК и подсоединить трос от ручника.
Регулировка ручника
Также необходимо иметь в виду, что по окончании замены ТК может потребоваться регулировка ручника Qashqai. Она выполняется в следующей последовательности:
- Снимаем пластиковый кожух консоли с правой стороны ручника;
- Непосредственно под консолью находится регулировочная гайка натяжения троса ручника. При помощи ключа на десять осуществляется необходимая натяжка.
Тормозные дики Кашкая
Заклинило ручник лансер 9
Митсубиси Лансер 9. Неисправности стояночного тормоза
Главные причины неисправности стояночного тормоза
1 Трос порвался. Все очевидно – существует где-то на тросике разрыв. Значит, необходимо заменить его целиком.
2Клинит ручник. Рычаг соединятся с тросиком, при повреждении специальной оболочки которого заклинивает механизм торможения. Повреждения каких-либо из множества стальных жил могут являться причиной некорректной работы ручника. Но и тут выход из ситуации – новый тросик.
3 Засорились тормозные колодки. Все мелкие частицы, наподобие пыли, очистительных реагентов и льда с дороги, засоряют ваши колодки. Проблема решается под воздействием силы трения. Нажмите пару раз плавно на педаль во время движения, соринки будут удалены.
4 Некачественная регулировка тросика. Иногда при производстве или ремонте неправильно перенастраивают систему тросиков. Вот тут может помочь исправление затяжки регулировочного болта и корректировка длины тросиков.
5 Износились колодки. Хотя механизм торможения основан на трении, со временем оно губит сами колодки, и устройство приходит в негодность.
6 Попадание жидкости в колодки. Протечь могло как масло, так и тормозная жидкость. Появление масла в системе торможения уменьшает трение. Причиной утечки могут быть неисправности тормозного цилиндра или сальника задней полуоси. Необходимо ликвидировать причины протечки и убрать жидкость с поверхности колодок. Если последнее осуществить не удается, колодки необходимо заменить.
Признаки неисправности ручного тормоза
-Машина не останавливается, когда вы едете на первой передаче и зажимаете тормоз или тянете рычаг стояночного тормоза. -Ваше авто установлено на наклонной поверхности, устройство стояночного торможения активировано, а автомобиль все равно продолжает катиться. -Лампочка тормоза на панели не горит или горит всегда.
Основные причины выхода из строя тросов ручного тормоза
Как правило, выход из строя механизма ручного тормоза связан с окислением стальных тросов, препятствующим его продвижению по оболочке, разрывом отдельных нитей или чрезмерным их удлинением. Причиной коррозии тросов может стать вода, лед или снег, попавшие на их поверхность и оказавшиеся в оболочке. Обычно такое происходит лишь в случае небрежного обращения с автомобилем, но причиной могут стать и погодные условия.
Причины растяжения тормозного троса или разрыва нитей могут разные:
как результат излишне активного использования стояночного тормоза не по прямому назначению; -низкое качество изделия; -внешнее механическое воздействие; -естественный износ.
Основные признаки повреждения тросов стояночного тормоза и способы их проверки
Проверка и регулировка стояночного тормоза — очень важный момент в обслуживании автомобиля. Обрыв троса стояночного тормоза – наиболее неприятный исход, однако именно его проще всего выявить.
В большинстве случаев тросик рвется при попытке затянуть ручник, и резкий металлический звук под днищем с последующим облегчением хода рычага не заметить невозможно.
Если при попытке «включить» стояночный тормоз на авто рычаг не двигается, поднимается со значительным усилием или при его опускании задние колеса автомобиля не разблокируются – скорее всего «закисли» тросы в оболочке или имеет место частичный разрыв нитей, препятствующий свободному ходу троса.
Регулировка стояночного тормоза
Mitsubishi Lancer IX / Тормозная система
На Mitsubishi Lancer IX существует два способа отрегулировать стояночный тормоз. Первый способ требует вмешательств из салона автомобиля, а второй — снаружи. Я бы рекомендовал воспользоваться вторым способом, поскольку он позволяет одинаково отрегулировать прижимную силу барабанных тормозных колодок для каждого колеса задней оси. Для тех, кто не в курсе, в Lancer’е на задней оси используется разная система тормоза для ручника (барабанный тормоз) и основного тормоза автомобиля (дисковый тормоз).
Первый способ регулировки ручника
Как уже было сказано выше, регулировать стояночный тормоз в первом способе будем из салона. Для этого понадобится всего два инструмента: крестовая отвертка и рожковый ключ на 10. Помните, что с помощью этого способа не удастся добиться правильной прижимной силы тормозных колодок для двух задних колес, поэтому может получиться, что одно колесо будет останавливаться менее эффективно, чем другое. Или вообще при опущенном ручнике во время движения будут подтормаживаться оба задних колеса из-за перетянутой регулировочной гайки ручника. И это несомненно приведет к повышенному износу барабанных тормозных колодок ручника, не говоря уже про повышенный расход топлива. Чтобы этого избежать, рекомендуется после регулировки данным способом вывесить два задних колеса и проверить, как они вращаются при опущенном ручнике.

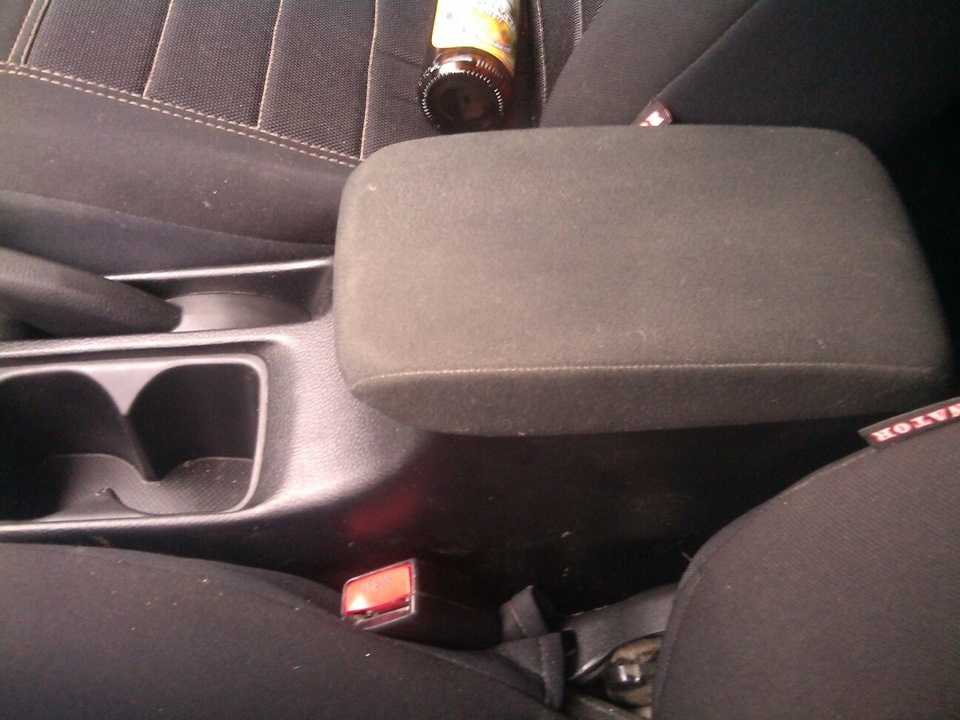

1. И так, первым делом необходимо снять центральную консоль, для этого поднимаем центральный подлокотник, убираем все лишнее и откручиваем с помощью крестовой отвертки два винта:
2. Поднимаем консоль вверх, таким образом срывая ее из посадочных мест пистонов. Не волнуйтесь, пистоны многоразовые и при правильном обращении с ними ничего не случится. Особо сильных усилий прилагать не стоит, поскольку снизу будет подсоединенный жгут проводов к блоку управления подогрева сидений.
3. Теперь необходимо извлечь блок управления подогревом сидений. Кто-то может воспользоваться маленькой плоской отверткой и извлечь блок с лицевой стороны, но таким образом можно будет случайно оставить на нем следы от воздействия. Поэтому безопаснее всего подтолкнуть его с обратной стороны, места для руки достаточно.
4. Отсоединяем колодку от блока управления подогревом сидений:
5. И вытаскиваем центральную консоль, не забыв поднять ручник в верхнее положение:
6. Перед нами открылся вид на регулировочную гайку, которую необходимо подрегулировать. На сколько сильно ее затягивать точного ответа нет, но ручник на 9 лансере должен хорошо удерживать автомобиль на 5-7 щелчках.
Второй способ регулировки ручника
Второй способ регулировки стояночного тормоза будет осуществляться в менее комфортных условиях — снаружи автомобиля и для этой цели придется поднимать заднюю часть автомобиля с помощью домкрата и снимать колеса. Этот способ отнимает большее количество времени, однако, позволяет добиться правильной прижимной силы тормозных колодок ручника.
1. Первым делом необходимо поднять автомобиль с помощью домкрата и снять колесо. Соблюдайте безопасность, не оставляйте машину только на одном домкрате во избежание срыва с него, положите доски или другую надежную опору под автомобиль.
2. Доступ к регулировочной втулке находится под резиновым уплотнительным колпачком. На приведенной ниже фотографии колпачок находится примерно в районе 3-х часов.
3. Снимаем колпачок и прокручиваем тормозной диск таким образом, чтобы отверстие было в нижнем положении. Не обращайте внимания на поднятый тормозной суппорт, фотография была позаимствована из другого отчета.
4. С помощью плоской отвертки нащупываем регулировочную шестеренку и вращаем ее вниз до тех пор, пока тормозной диск не перестанет вращаться под силой действия руки.
Для наглядности, регулировочная шестеренка выглядит так при снятом тормозном диске:
5. После этого немного откручиваем шестеренку в обратном направлении, чтобы диск мог свободно вращаться.
6. Проделываем аналогичные действия с другой стороны.
Принцип работы ручника
Наиболее наглядно и доступно можно показать механизм работы ручника на примере тормозного механизма с механическим приводом. Хотя на сегодняшний день существуют более сложные и технологичные их виды.
Важно!Ручной стояночный тормоз – это система, состоящая из управляющего рычага, связанного с фрикционными колесными дисками посредством тяг и тросов. При использовании ручника следует потянуть управляющий рычаг на себя
Рычаг имеет храповое колесо, обеспечивающего фиксацию рычага в рабочем положении. При этом передается усилие на тросы, связывающие рычаг с тормозным механизмом задних колес
При использовании ручника следует потянуть управляющий рычаг на себя. Рычаг имеет храповое колесо, обеспечивающего фиксацию рычага в рабочем положении. При этом передается усилие на тросы, связывающие рычаг с тормозным механизмом задних колес.
Наиболее распространенными являются механизмы из трех тросов, но они могут иметь два или один трос. В системе присутствует такая деталь, как уравнитель. С ее помощью центральный трос связывается с боковым. В результате усилие распределяется равномерно на правое и левое колесо.
Основные элементы тормоза с тросами соединяются при помощи регулируемых наконечников. Их применение значительно упрощает обслуживание, и позволят при необходимости регулировать узлы без замены основных составляющих. Без труда осуществляется подтяжка ручного тормоза.
Тросы соединяются с рычагами фрикционных механизмов. При передаче усилия на рычаги, они разводят тормозные колодки и прижимают их к барабанам тормозной системы. Для того чтобы разблокировать колеса, достаточно опустить рычаг ручного тормоза, и система придет в исходное, нерабочее положение.
Когда необходима регулировка
Диагностика состояния ручника выполняется в следующих случаях:
- каждые 40 тыс. км пробега;
- с периодичностью в 2 месяца осматривают всю тормозную систему;
- при увеличении хода тормозного рычага;
- после замены тормозного троса или дисков;
- при регулировке тормозных колодок;
- после ремонта приспособления для регулировки.
Основными показателями неисправности ручного тормоза считаются невозможность удержания машины на поверхности с уклоном в 25% и подъем рычага на 5 и более щелчков.
Если вы не можете проверить стояночный рычаг на специальной площадке с уклоном, то остановите машину на ровном месте и заглушите ее. После этого зафиксируйте рычаг в соответствующем положении, попробуйте с помощником сдвинуть авто с места. Если вам это удалось, то регулировка необходима.
Стоит учитывать, что при таком способе диагностики проблема неисправности иногда заключается в износе тормозного барабана, колодок или растянутом тросе.
Тормозной барабан у Лансера редко подводит, поскольку он совмещен с дисковым тормозом, но работает независимо от него. Поэтому его можно исключить.
Комментарии 24
извиняюсь. может подскажите! у меня мех ручник. колодки заменил. как его подтянуть?
Не ясно почему нужно и вдавливать и вкручивать. Замена сайлентблоков киа спортейдж в автосервисе «берс-авто»: специалисты с опытом, ремонт передних и задних элементов подвески, оперативная замена сайлентблока рычагов kia sportage, детали. Ранее рассматривался случай замены задних тормозных колодок с барабанной системой на киа рио, на очереди — как поменять передние колодки автомобиля киа рио 3 выпуска 2012 года. Если там резьба то зачем вдавливать. Nissan tiida замена задних колодок замена тормозных колодок и дисков на ниссан тиида замена задних тормозных колодок nissan cube z11, march, note замена задних тормозных колодок на nissan note замена тормозных. Если резьбы нет то зачем вкручивать)))) ахахаххааа
Вы почти сами ответили на свой вопрос. А так, почему это так реализовано вопрос больше в Opel/GM
На внутренней колодке был штырек который должен совместиться с отверстием на цилиндре?
нижний направляющий как выкрутить?
А калибровка никакая не нужна ручника? Вроде как слышал об этом
в посте написано же.не забываем подтянуть поршень к колодкам, несколькими движением рычага привода стояночного тормоза. вот это и есть.
Вы были неправы, у нас контора занимается качественно. Как производится замена задних тормозных колодок и b6 с электрическим ручником. Подробная видео инструкция по замене задних тормозных колодок замена передних колодок. К ним приехал, сказали обязательно калибровать при замене колодок задних. Подключили к компу, там вылез целый раздел ручника и один из пунктов как раз был калибровка. Замена сайлентблоков киа спортейдж в автосервисе «берс-авто»: специалисты с опытом, ремонт передних и задних элементов подвески, оперативная замена сайлент. Нажали, ручник с полминуты что-то там побжикал и выдал что все ок. Так что калибровать через комп обязательно, иначе рискуете сорвать из-за того что он постепенно по износу начинает прижимать сильнее и поставив новые колодки без калибровки он будет сжимать их по износу старых при этом пропорционально усиливая нагрузку. Пошаговая инструкция по замене задних тормозных колодок ford focus 1. Детальный фотоотчет замена задних тормозных колодок форд фокус 1. Замена задних колодок с электрическим ручником всем привет, сид 2013, подходит время. Вот как-то так)
Ничего не калибровал. Замена задних тормозных колодок на тойоте аурис с советами. Ставьте на паузы, или замедляйте видео. Даже рычаг привода ручника не качал. Замена сайлентблоков передних замена задних тормозных тормозных колодок на. Никаких ошибок комп не выдавал.Электроручник работает штатно.
где брал такое приспособление
У отца знакомый токарь сделал.
где брал такое приспособление
В любом автомаге есть
Видел готовую таку приспособу с одной плашкой с выступами. А есть еще набор с разными плашками.Какой брать? Первая — универсальная на иномарки или как? типа такого www.sorokin.ru/catalog/sy…ki/specialnye/30.118.htmlПродаваны не смогли сказать подходит ли такой всем
не подойдет. Замена задних тормозных колодок лада ларгус: фото и видео. Это для передних тормозов. Сервис t-car: замена тормозных колодок и дисков на тойота и лексус, замена передних и задних тормозных колодок и дисков на toyota и lexus; тормозные колодки и диски на королла, камри, рав4, ленд. Замена задних тормозных колодок nissan almera ii n16. Замена задних колодок цивик 4д. Видео, инструкция как. Для задних на диске должны быть шипы, потому как при разводке ещё и ввинчивание поршня происходит.
Там два зуба есть. Я крутил ее в руках. На второй фото в упаковке виден кончик одного «зуба». Нет данных по диаметру этого диска, на каком расстоянии там зубы разнесены.
Моя приспособа: диск 45 мм, расстояние между центрами зубов 33 мм
ок, спасибо! проверю что с магазинной
я всегда отверткой утапливаю)))
Задние не утопишь отверткой, там резьба на самом поршне.На передних так и делал.
Как подтянуть ручной тормоз на Mitsubishi Lancer 9 и 10
Важность исправности стояночного тормоза часто бывает недооценена водителями, имеющими небольшой стаж управления, чего нельзя сказать об опытных шоферах. Исправная работа ручника – страховка в экстремальных ситуациях – известно всем.
Регулировка стояночного тормоза не требует специального инструмента
Достаточно запастись небольшим количеством свободного времени, чтобы подтянуть ручник на Mitsubishi Lancer 9 и 10
Регулировка стояночного тормоза не требует специального инструмента. Достаточно запастись небольшим количеством свободного времени, чтобы подтянуть ручник на Mitsubishi Lancer 9 и 10.
Когда требуется регулировка стояночного рычага?
Эксплуатация автомобиля в исправном состоянии возможна, когда вовремя проводится диагностика всех систем. Стояночной механизм остановки автомобиля не является исключением
Признаки, при которых требуется внимание к тормозной системе, следующие: при подъеме рычага стояночного тормоза на 5-7 щелчков автомобиль не удерживается на уклоне 25%
Если сложно найти площадку высотой 125 см и длиной подъезда 5 метров (это соответствует уклону в 25%), тогда сделайте следующее:
- остановите автомобиль на ровной поверхности;
- заглушите двигатель;
- зафиксируйте рычаг в положении 5-7 щелчков;
- выйдите из машины и попробуйте сдвинуть ее с места.
Если удалось – будьте уверены, регулировка необходима, но все может быть не так уж и просто, ведь причины неисправности могут быть следующие:
- изношенные колодки, тогда их следует поменять;
- порванный или растянутый трос – в этом случае необходима его замена;
- износ тормозного барабана.
Последний вариант – очень редкий случай, так как в Лансере 9 и 10 основной дисковый тормоз конструктивно совмещен со стояночным барабанного типа, но работают они независимо друг от друга.
Если все вышеперечисленные признаки не подтверждаются или неисправности устранены, тогда рекомендуется подтягивание ручного тормоза.
Как подтянуть ручник на Лансере 9?
У большинства авто стояночный тормоз работает по классическому варианту – при перемещении ручника происходит раздвижение тормозных колодок, зажимающих тормозной барабан. Усилие передается с помощью троса, идущего из салона автомобиля по днищу до задних тормозных колодок.
Для регулировки стояночного тормоза необходимо:
Заглушить двигатель авто. Расположить автомобиль на ровной площадке и заблокировать передние колеса противооткатными упорами. Установить ручку стояночного тормоза в верхнее положение; С помощью плоской отвертки снять пластмассовый карман-углубление в декоративном корпусе, в котором находится ручка стояночного тормоза. Потянуть на себя декоративный корпус, вставив пальцы в освободившееся отверстие
Осторожно вытащить пластмассовый корпус через ручник, не повредив электрические разъемы. Гаечным ключом на 10 мм закрутить на штоке гайку М6, удерживающую привод троса, на необходимое количество оборотов (по ходу часовой стрелки – происходит подтяжка троса стояночного тормоза)
Как провести контроль?
Для того чтобы узнать, надо ли еще закручивать гайку, необходимо поддомкратить одно из задних колес на такую высоту, чтобы оно не касалось поверхности земли. Затем поднять ручник и попробовать провернуть колесо руками. Если оно свободно прокручивается, а ручник установлен на 7 щелчок, то необходимо продолжить затягивать регулировочную гайку до тех пор, пока колесо невозможно будет прокрутить. Если сделано все правильно, то при отжатой ручке стояночного тормоза колесо должно вращаться без усилия.
Если этого не происходит и колесо не представляется возможным прокрутить, значит трос ручника натянут сильнее, чем надо, и тормозные колодки упираются в барабан – необходимо ослабить его. Для этого регулировочную гайку нужно открутить в направлении, противоположном ходу часовой стрелки.
Итоговое испытание необходимо провести в безопасном месте под наклоном в 25%.
Также можно проверить правильность работы следующим образом: затянув ручник, спокойно отпустить педаль сцепления, установив РПП на первую передачу. Если двигатель заглох, и авто не сдвинулось с места, значит отрегулировано все правильно.
Вопрос, как подтянуть ручник на Лансере 10, решается аналогично вышеизложенному. По завершении регулировки натяжения троса необходимо в обратной последовательности собрать пластмассовые детали салона автомобиля. Если операции по настройке ручника не дали желаемого результата, то необходимо внимательно измерить зазоры между тормозным барабаном и колодками стояночного тормоза. А также убедиться, что тормозной трос не порван и не сильно растянут.
Регулировка привода стояночного тормоза Mitsubishi Lancer 9
Подтяжка ручника лансер9,Распорка стоек jl. Как и любая тормозная система, митсубиси лансер 9 подтяжка ручника тормоз состоит из тормозных механизмов и привода. Чаще всего в этой системе используется механический тормоз, в котором передается тормозное усилие от человека к тормозному механизму. Это усилие передается с помощью кабелей, которые могут быть от одного до трех.
Самая распространенная схема с тремя кабелями спереди и сзади. Для обеспечения равномерной передачи используется так называемый эквалайзер, соединяющий передний кабель с задним кабелем.
Привод стояночного тормоза должен использоваться регулярно, иначе кабель станет кислым, что приведет к потере функций стояночного тормоза. Кабели непосредственно подключаются к ручке с помощью наконечников, некоторые из них настраиваются. Используя регулировочные митсубиси лансер 9 подтяжка ручника, вы можете изменить длину привода.
Кроме того, рычаг стояночного тормоза расположен на переключателе управления стояночного тормоза. Сама лампа, которая является логичной, расположена на приборной панели, включается, когда работает стояночный тормоз.
Ниша подлокотника Открутить два шурупа. Поднять консоль вверх
При этом важно следить, чтобы не оборвались провода, идущие к блоку управления подогревом сидений. Блок подогрева сидений Извлечь блок подогрева сидений, митсубиси лансер 9 подтяжка ручника его с обратной стороны
