Mitsubishi lancer ix:   установка противотуманных фар

МОНТАЖНЫЕ БЛОКИ

Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.

Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.

Рис. 10.1. Монтажный блок, размещенный в моторном отсеке

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1).

Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).

В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:

1–предохранитель 15 А (цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар);

2–предохранитель 10 А (цепь звукового сигнала и реле его включения);

3–место под реле передних противотуманных фар;

4–предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);

5–предохранитель 10 А (цепь компрессора кондиционера);

6–реле включения звуковых сигналов;

7–предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);

8–резервное место под реле;

9–предохранитель 15 А (разъем для дополнительных электроприборов);

10–резервное место под реле;

11–предохранитель 7,5 А (цепь обмотки возбуждения генератора);

12–резервное место под реле;

13–предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);

14–предохранитель 20 А (цепь блока управления соленоидами автоматической

15–предохранитель 15 А (цепь топливного насоса);

17–плавкая вставка 40 А (цепь замка зажигания);

18–плавкая вставка 30 А (цепь электростеклоподъемников);

19–предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);

20–предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);

21–предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов,

выключатель противотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);

22–предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);

23–предохранитель 10 А (цепь правой фары);

24–предохранитель 10 А (цепь левой фары и электрокорректора света фар);

25–электронный блок управления освещением;

26 – реле включения электродвигателя вентилятора;

27 –плавкая вставка 60 А (электронный блок управления АБС);

28–плавкая вставка 50 А (цепь контроллера вентилятора);

29–предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);

30 –предохранитель 10 А (цепь правой фары);

31–плавкая вставка 60 А (цепь зарядки АКБ);

32–предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

ЦВЕТ КОРПУСА ПРЕДОХРАНИТЕЛЯ И ЕГО СООТВЕТСТВИЕ НОМИНАЛУ

**Предохранитель увеличенного размера по сравнению с остальными.

Рис. 10.2. Дополнительный монтажный блок, расположенный в моторном отсеке

Рис. 10.3. Монтажный блок, размещенный в салоне автомобиля

Таблица 10.1 ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА, НАХОДЯЩЕГОСЯ В САЛОНЕ АВТОМОБИЛЯ

Блок в салоне

Он расположен за перчаточным ящиком в нижней части панели приборов.

Фото – пример

Схема

Описание предохранителей

1 10A Система зажигания
2 7,5А Комбинация (панель) приборов
3 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач
4 7,5А Система поддержания скорости
5 7,5A Система кондиционирования
6 7.5A Пульт управления наружными зеркалами
7 20A Очистители и омыватели, Электронный блок управления освещением
8 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса
9 15A Прикуриватель
10 Резерв
11 7,5A Электропривод зеркал
12 7,5A АБС
13 10A Аудиосистема, Радио
14 15A Очиститель /омыватель заднего стекла
15 15A Диагностический разъем
16 10A Задний противотуманный фонарь
17 Резерв
18 10A Лампы освещения салона
19 30A Электродвигатель вентилятора отопителя
20 30A Обогреватель заднего стекла
21 20A Электродвигатель привода люка
22 10A Подогреватель сидений
23 10A Насос охлаждения промежуточного охладителя турбо компрессора
24 Резерв

Расшифровка реле

  1. Реле топливного насоса (1)
  2. Реле подогрева передних сидений
  3. Реле топливного насоса (2)
  4. Реле розетки для подключения дополнительного оборудования
  5. Реле задних противотуманных фонарей
  6. Реле электро стекло подъемников
  7. Реле электродвигателя вентилятора отопителя
  8. Реле обогревателя заднего стекла

Замена противотуманных фар на Митсубиси Лансер 9

Учитывая простоту конструкции, установить новые противотуманки можно самостоятельно, не прибегая к сторонней помощи. Лансер 9 находится в транспортном положении, на ровной площадке, доступ к переднему бамперу обеспечен.

  • сбрасываем клемму аккумулятора во избежание короткого замыкания;
  • поддомкрачиваем переднюю часть машины, отвинчиваем подкрыльники, защиту нижнего периметра, боковые участки. Извлекаем бампер;
  • в зависимости от модификации машины (рестайлинг, дорестайлинг) демонтируем пластиковые заглушки, штатные противотуманки. Они крепятся на двух саморезах, отсоединяем электрические колодки с проводами;
  • устанавливаем новую ПТФ, фиксируем саморезами по периметру, подключаем контактную плату. С целью увеличения прочности конструкции, снижении вибрации, шума по периметру наносим тонкий слой силикона.

Перед сборкой и установкой проводим профилактику фронтальной части автомобиля, креплений, проверяем степень загрязнения радиатора. Бампер и решетка радиатора препятствуют полноценному доступу к некоторым узлам и агрегатам. Воспользовавшись моментом, осмотрите состояние смежных деталей.

Блоки под капотом

Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и блока с реле

Фото пример

Основной блок

Схема

Назначение предохранителей

1 60A Блок предохранителей/ реле приборной панели 80А Батарея
2 50A Электродвигатель вентилятора системы охлаждения
3 60A Система ABS
4 40A Цепи замка зажигания
5 30A Электропривод стеклоподъемников
6 15A Противотуманные фары
7 15A/20A Подогреватель сидений
8 10A Звуковой сигнал
9 20A Система управления двигателем
10 10A Электромагнитная муфта компрессора кондиционера
11 15A Стоп-сигналы
12 15A Обогреватель лобового стекла
13 7,5А Генератор
14 10A Аварийная сигнализация
15 20A Электронный блок управления КПП
16 10A Дальний свет правой фары
17 10A Дальний свет левой фары
18 10A Ближний свет правой фары
19 10A Ближний свет левой фары
20 7,5A Задний фонарь (правый)
21 7,5A Задний фонарь (левый)
22 10A Лампы освещения салона
23 10A Аудиосистема
24 15A Топливный насос
25 15A Разъем питания дополнительного оборудования

Обозначение реле

  1. Резерв
  2. Реле обогревателя лобового стекла
  3. Реле разъема питания дополнительного оборудования
  4. Реле звукового сигнала
  5. Реле противотуманных фар
  6. Реле электродвигателя вентилятора системы охлаждения

Блок с реле

Схема

Описание

  1. Реле электромагнитной муфты компрессора кондиционера
  2. Реле системы управления двигателем
  3. Реле электронного блока управления КПП
  4. Реле зажигания
  5. Реле блока управления дроссельной заслонкой
  6. Резерв
  7. Резерв

Главный предохранитель

Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.

Изготовители

DLAA – известный китайский бренд, специализирующийся на изготовлении комплектующих к автомобилям, в том числе и Митсубиси Лансер 9. Конструкция проста, интуитивно понятна, установка не отнимет много времени.

Не менее знаменитая компания из Тайваня – DEPO. Продукция хорошего качества, длительным сроком эксплуатации, гарантией. Широкий выбор моделей на все модификации Лансер 9 от 2003 по 2009 года.

Стоимость и артикулы приведены в таблице ниже:

Название Артикул / ОЕМ Цена (руб.)
Реле для противотуманок 8627A008 450
Кнопка противотуманных фар (двойная) DLAA BTN-T33 680
Комплекты ПТФ
Mitsubishi Lancer 9 (03-09гг)
DLAA DMB-600+WB 4100
—/— DLAA DMB-601+WB 3500
—/— DLAA DMB-601N+WB 3700
—/— DLAA DMB-602+WB 3900
Противотуманные фары в черном корпусе
с линзой
FD-40586 6800
Фара ПТФ правая
Mitsubishi Lancer 9
FD-53419,
MN161022 NORDEN
1400
—/— левая FD-53418,
MN161021
1400
Комплект ПТФ
(с решетками бампера)
FD-7991, 8321A205, 8321A206, 8321A055, 8321A056 3000
—/— (с проводкой, кнопкой, решетками бампера)
Mitsubishi Lancer 9
FD-7990, 8321A205, 8321A206, 8321A055, 8321A056 3700

—/—

FD-7992, MN161022, MN161021, MN150931, MN150932 3600
Противотуманные фары FD-4137 1200

—/—

FD-4136 1200
—/— с решеткой и креплением FD-4135 DEPO 2000
—/— MN161021 DEPO 2000
—/— FD-94756 DEPO 2500
—/— FD-94755 DEPO 2800
ПТФ левая задняя с рамкой FD-60671 TYC 1000
—/— правая задняя с рамкой FD-60670 TYC 1000
Комплект ПТФ Л+П
(седан) EURO
FD-60642 TYC 5500
ПТФ Mitsubishi Lancer 9 FD-79200 TYC 1200
Крепление ПТФ
в задний бампер
FD-49450, MR379311,
DEPO
600
Решётка в передний бампер левая заглушка ПТФ FD-77817, MN150937, TYG 500
—/— FD-77818, MN150938, TYG 500
Аналоги

—/—
противотуманные фары
Mitsubishi Lancer 9

8321A055, MN150932, 8321A206, MN161022, 8321A056, MN161021, 8321A205, MN150931

1300- 3200

Установка фар от Приоры

Автовладельцы не желающие тратиться и покупать дорогостоящие оригинальные противотуманные фары устанавливают штатные ПТФ от Лада Приора. Цена БОШ Н4, 4600 К, цена 1700 – 1900 рублей. Диаметра в 8.0 см. достаточно для штатного отверстия. Сложностей с установкой не возникает за исключением одного крепления, оно не совпадает с заводским. Чтобы зафиксировать потребуется дополнительный фиксатор.

Средний срок эксплуатации противотуманных фар 80 – 100 тыс. км. пробега. Показатель усредненный, так как каждый случай индивидуальный, влияет ряд факторов. Например: качество сборки, соблюдение правил эксплуатации, проникновение влаги внутрь, систематические механические повреждения.

http://hodor.lol/post/42202/http://lancerix.ru/%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0-%D0%B2%D1%82%D0%BE%D1%80%D0%BE%D0%B9-%D0%BF%D1%82%D1%84-%D0%BB%D0%B0%D0%BD%D1%81%D0%B5%D1%80-9-lancer-ix/http://zapchasti.expert/mitsubishi/lancer-9/ptf-na-mitsubishi-lancer-9.html

голоса

Рейтинг статьи

Установка противотуманных фар

Отчёт об установке противотуманных фар в Mitsubishi Lancer 9 с рестайлинговым бампером.

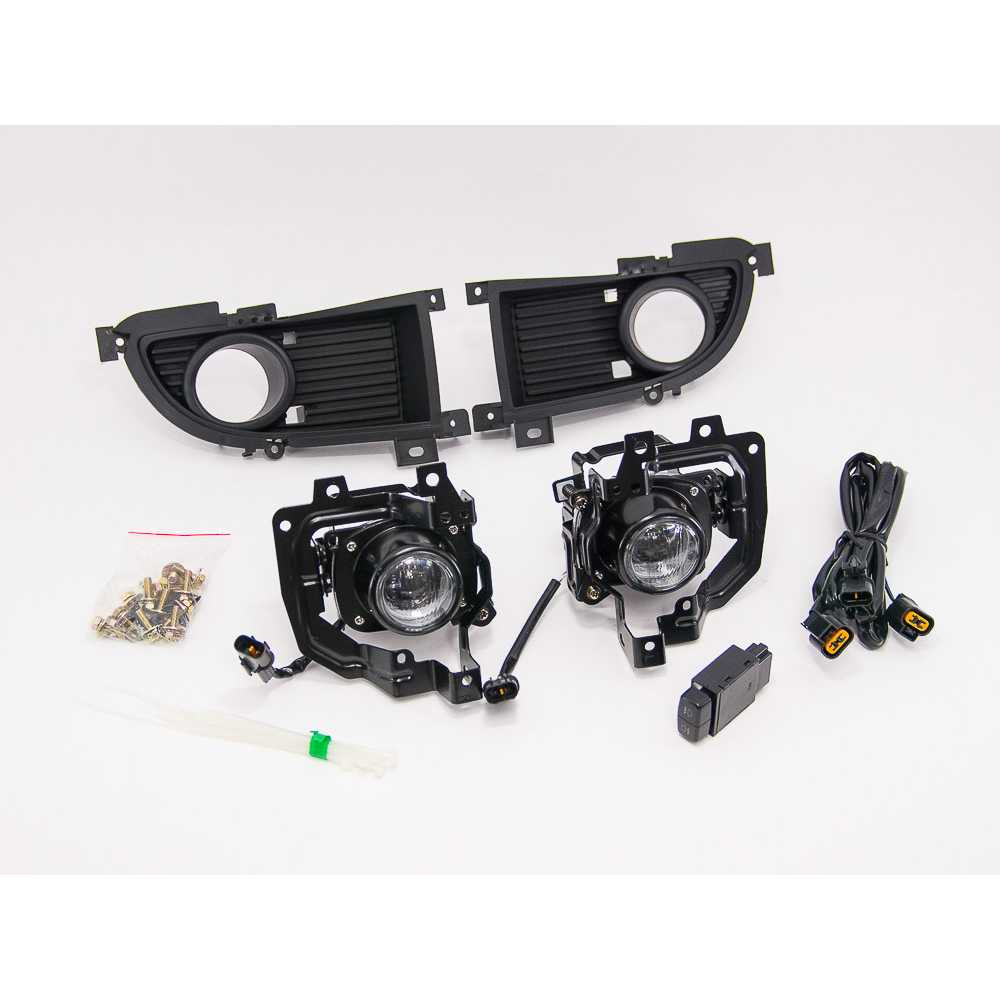

Комплект противотуманных фар:

  • 2 противотуманные фары с лампами на 55 Ватт
  • 2 заглушки в бампер(рестайл),с отверстиями под туманки
  • Набор стяжек
  • 2 самореза

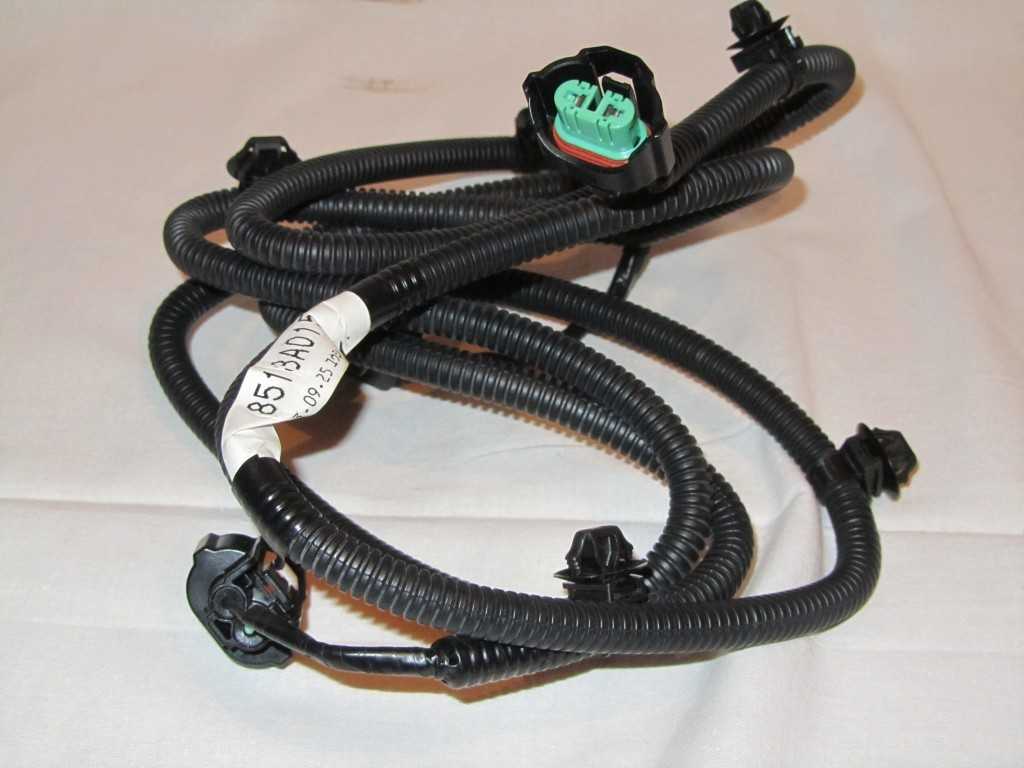

  • Проводка
  • Кнопка двойная

Стоимость комплекта: 3500р.

Дополнительно было приобретено:

  • 2 кронштейна (оригинал, 400р. за 1 шт.)
  • Реле (оригинал,250р.)
  • 8 болтов с гайками под ключ на 10 (для установки кронштейнов)

1. Первым делом можно сразу поменять кнопку управления противотуманных фонарей на двойную. Для этого опускаем руль, выкручиваем два винта крепления облицовки приборки, вынимаем облицовку и тянем на себя панельку с кнопкой и регулировкой зеркал на себя. Потом отсоединяем штекеры, вынимаем кнопку из панели и ставим на её место двойную кнопку. Можно столкнуться с такой проблемой, что штекер в двойную кнопку будет не до конца входить и не защелкиваться. Для этого необходимо в двойную кнопку поставить крышку (в которую входит штекер) от одинарной кнопки. Устанавливаем кнопку.

2. Открываем капот, открываем блок предохранителей и ставим реле:

4. Приступаем к снятию старой заглушки, которая держится на 4 саморезах:

5. Заглушка снята:

6. Так же снимаем вторую заглушку. Берём два самореза, которые шли в комплекте с противотуманными фарами:

7. И прикручиваем одним саморезом каждую противотуманну фару к новой заглушке:

6. Теперь заглушку с противотмунной фарой прикручиваем 4 саморезами (которые остались от старой заглушки) на место старой заглушки:

7. Устанавливаем вторую заглушку с противотуманной фарой так же. Берём кронштейны, которые были приобретены дополнительно:

8. Прикручиваем кронштейны, которые крепятся 4 болтами вот в эти отверстия:

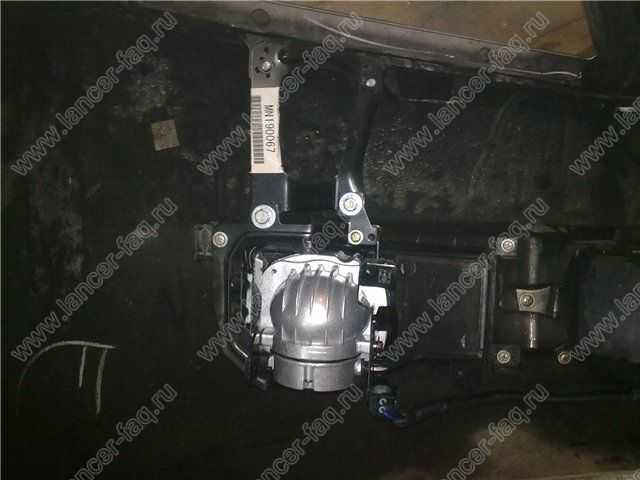

9. Установили кронштейн:

10. Так же устанавливаем кронштейн на вторую противотуманную фару. Подсоединяем проводку к туманкам и устанавливаем её в бампер (внизу бампера есть отверстия под её установку):

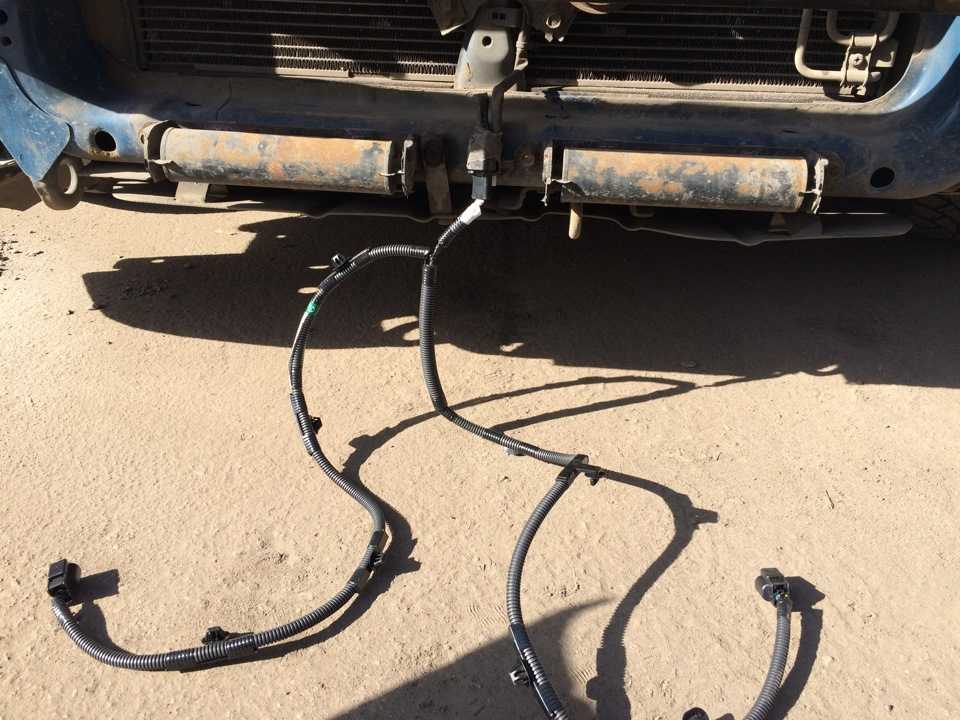

11. На машине под радиатором есть штекер для подключения противотуманных фар. НО ПРЕЖДЕ ЧЕМ ПОДКЛЮЧИТЬ нужно поменять полярность на проводке (то есть на самой проводке отрезать провода синий и чёрный и подсоединить чёрный к синему, а синий к чёрному, всё это заизолировать), если это вы не сделаете, то у вас будет вышибать предохранитель. Подсоединяем проводку к штекеру под радиатором.

12. Результат проделанной работы:

Источник

Руководство по установке

Как уже говорилось выше, сам процесс монтажа достаточно простой. Он будет состоять из нескольких основных этапов, о которых вы узнаете дальше. Но прежде чем разбираться с тем, что именно вы должны делать, необходимо определить, какие инструменты и материалы вам потребуются.

https://youtube.com/watch?v=lynHw_ojAsw

Инструменты и материалы

Для установки вам потребуются следующие материалы:

  • 2 противотуманные фары мощностью на 55 Вт;
  • для бампера-рестайла вам потребуются заглушки в количестве 2 штук, у которых должны быть отверстия под собственно сами туманки;
  • комплект стяжек;
  • 2 самореза;
  • проводка;
  • двойная кнопка.
  • реле;
  • два кроншейна и 8 болтов для их монтирования.

Что касается инструментов, то вам потребуется в первую очередь отвертка, также пригодится паяльник.

Этапы

Демонтированный рестайлинговый бампер

Для выполнения работы вам необходимо пройти несколько простых этапов.

  1. Вначале замените одинарную кнопку на двойную. Для этого нужно опустить руль, снять облицовку панели приборов, выкрутив два винта и потянуть панель с кнопкой на себе. Затем просто отсоединить штекеры, вытащить старую кнопку и поставить новую. Бывает так, что штекер не входит до конца в новую кнопку – тогда просто установите ее в крышку от одинарной.
  2. Теперь вам нужно установить новое реле в блок предохранителей под капотом.
  3. Снимите передний бампер целиком.
  4. Теперь демонтируйте обе старые заглушки, которые закреплены 4 саморезами.
  5. Теперь вам нужно прикрутить новые противотуманные фары к заглушкам, которые шли с ними в комплекте, используя по одному саморезу.
  6. Теперь на место старой заглушки, используя 4 оставшиеся от нее самореза, установите новую с противотуманной фарой. Также поступите и со второй.
  7. Установите кроншейны на первую и вторую фары, используя по 4 болта для каждого

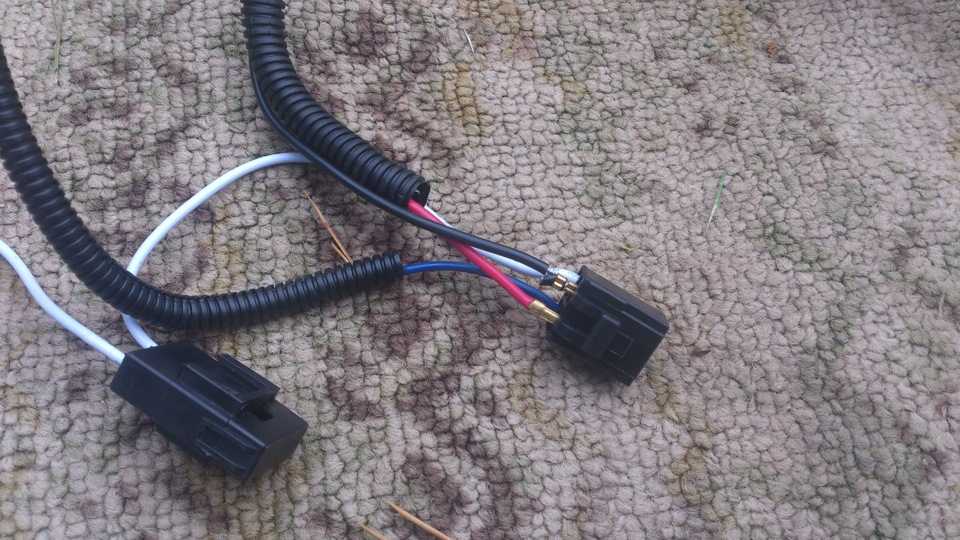

  8. Остается подключить проводку к фарами. Установите ее в бампер, внизу его есть отверстия специально для этого.

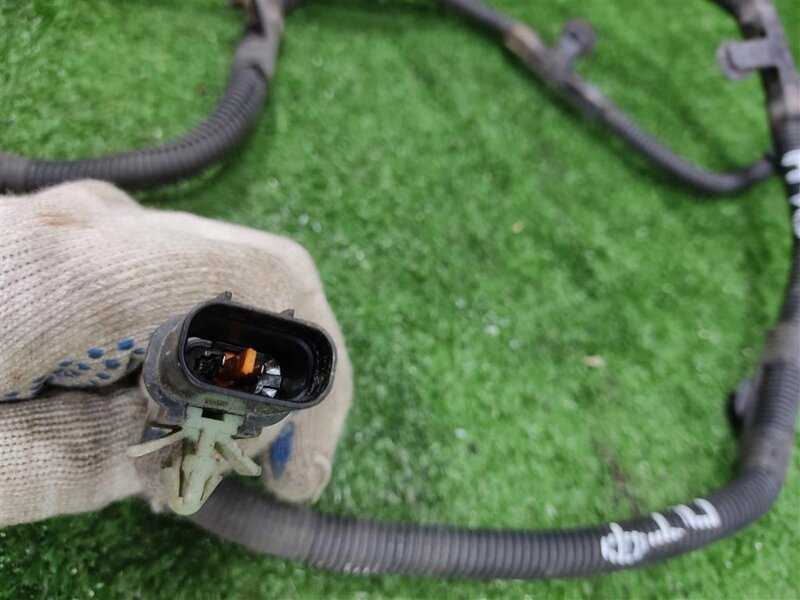

  9. Под радиатором вы найдете штекер для подключения противотуманок. Но не торопитесь с этим. Вначале нужно поменять полярность на проводке. Для этого, отрежьте синий и черный провода, синий подключите к черному, а черный к синему. Места соединений заизолируйте.
  10. Включите проводку в штекер.

Все, ваш новый задний противотуманный фонарь на Митсубиси Лансер в количестве двух штук установлен.

Замена противотуманных фар на Митсубиси Лансер 9

Учитывая простоту конструкции, установить новые противотуманки можно самостоятельно, не прибегая к сторонней помощи. Лансер 9 находится в транспортном положении, на ровной площадке, доступ к переднему бамперу обеспечен.

  • сбрасываем клемму аккумулятора во избежание короткого замыкания;
  • поддомкрачиваем переднюю часть машины, отвинчиваем подкрыльники, защиту нижнего периметра, боковые участки. Извлекаем бампер;
  • в зависимости от модификации машины (рестайлинг, дорестайлинг) демонтируем пластиковые заглушки, штатные противотуманки. Они крепятся на двух саморезах, отсоединяем электрические колодки с проводами;
  • устанавливаем новую ПТФ, фиксируем саморезами по периметру, подключаем контактную плату. С целью увеличения прочности конструкции, снижении вибрации, шума по периметру наносим тонкий слой силикона.

Перед сборкой и установкой проводим профилактику фронтальной части автомобиля, креплений, проверяем степень загрязнения радиатора. Бампер и решетка радиатора препятствуют полноценному доступу к некоторым узлам и агрегатам. Воспользовавшись моментом, осмотрите состояние смежных деталей.

Особенности противотуманных фар на Лансере

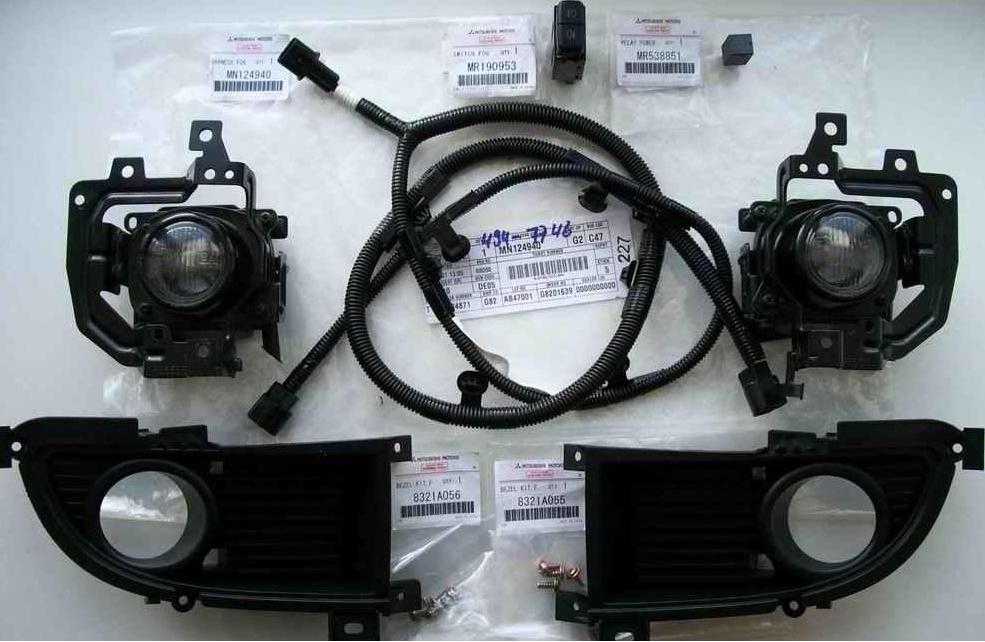

Комплект новых деталей

Каких-то кардинальных особенностей противотуманные фары (ПТФ) на Лансер 10, отличающих их от других моделей Митсубиси и автомобилей, не имеют. Естественно, что устанавливать на машину стоит только предназначенное именно для нее оборудование. Детали от других марок или даже иных автомобилей Митсубиси не подойдут.

Стоит также упомянуть, что монтаж имеет свои отличительные особенности при установке на машину с рестайлинговым и нет бампером

Так как первый вариант в нашей стране распространен более широко, именно процессу установки противотуманок на него в статье будет уделено основное внимание

Перечень применяемых ламп

Mitsubishi Lancer IX / Запчасти

Судя по многочисленным вопросам владельцев автомобиля Mitsubishi Lancer IX по поводу применяемых ламп, как во внешнем освещении (головной свет, противотуманные фары/фонари, стоп-сигнал, габаритные огни и т.д.), так и в освещении приборов салона автомобиля (подсветка приборной панели, прикуривателя, пепельницы, блока управления подогревом сидений и прочее), было решено собрать воедино список всех используемых ламп.

Ведь со временем эксплуатации автомобиля, рано или поздно все равно наступит момент, когда необходимо будет заменить неисправную лампу на новую, поэтому надеюсь, что этот список поможет многим автовладельцам прояснить ситуацию.

Передние световые приборы

Место применения Каталожный номер Тип лампы Мощность, Вт
1 Передние указатели поворота Mitsubishi MS820026 W21W 21
2 Передние противотуманные фары * H3 55
3 Фары ближнего/дальнего света Mitsubishi MS820968 H4 60/55
4 Габаритные огни Mitsubishi MS820090 W5W 5
5 Боковые повторители указателей поворота Mitsubishi MS820077 WY5W 5

* В зависимости от комплектации автомобиля

Задние световые приборы

Место применения Каталожный номер Тип лампы Мощность, Вт
6 Стоп-сигнал верхнего расположения Mitsubishi MS820026 W21W 21
7 Задний противотуманный фонарь (только со стороны водителя) Mitsubishi MS820026 W21W 21
8 Фонари подсветки регистрационного знака Mitsubishi MS820090 W5W 5
9 Фонарь заднего хода Mitsubishi MS820078 W21W 21
10 Задние габаритные огни Mitsubishi MS820090 W5W 5
11 Задние указатели поворота (Седан) Mitsubishi MS820050 WY21W 21
11 Задние указатели поворота (Универсал) PY21W 21
12 Стоп-сигнал и задний габаритный огонь Mitsubishi MS820027 W21/5W 21/5

Лампы, применяемые в салоне автомобиля

Каталожный номер Место применения
13 Mitsubishi MS820071 Освещение багажника
14 Mitsubishi MR572769 Подсветка кнопки «аварийки»
15 Mitsubishi MS820083 Подсветка прикуривателя

Подсветка пепельницы

16 Mitsubishi MB877458 Передний потолочный плафон
17 Mitsubishi MF820513 Центральный потолочный плафон
18 Mitsubishi MR975280 Общая подсветка панели приборов
19 Mitsubishi MN134601 Подсветка цифрового одометра
20 Mitsubishi MR444536 Подсветка всех остальных символов приборной панели (стояночный тормоз, дальний свет, указатели поворотов и т.д.)
21 Mitsubishi MR568787 Подсветка блока управления отопителем салона
22 Mitsubishi MR460120 Подсветка блока управления климат-контролем

Решетки бампера Mitsubishi Lancer 9 (2003-2010)

Период выпуска: 2004-2006

Период выпуска: 2004-2006

Бесплатно дополнительно упаковываем

Каждый заказ упаковывается дополнительно, в соответствии с особенностями детали.

Автомобильная оптика отправляется в картонных коробках дополнительно фиксируется внутри, и прокладывается картонными вставками в местах, где “уши” находятся близко к стенке. Наши упаковщики имеют огромный опыт и знают все нюансы для того, чтобы гарантировать доставку оптики в целости.

Кузовные запчасти упаковываются в пленку или картон и отправляются в дополнительной таре. Бамперы, капоты, суппорты радиатора и прочие крупные детали отправляются транспортными компаниями в деревянной обрешетке, ее изготавливают на складе транспортной компании. Данный вид упаковки несколько увеличивает объем груза и стоимость перевозки, но гарантирует сохранность груза.

Передние крылья, решетки бамперов, радиаторы и суппорты отправляются в паллетных бортах, которые предоставляют ТК, этот вид упаковки сравнительно недорогой и позволяет доставить кузовные детали без повреждений. Оправы туманок, кронштейны и другие мелкие детали мы упаковываем сами.

Бесплатная доставка до транспортной компании

Бесплатное почтовое оформление

Возврат в течение 14 дней после получения

  • тип ламп: HB4;
  • для зонированной активации передних и задних ПТФ приобретайте механическую кнопку с двойным регулятором положения, а также реле ПТФ;
  • материал фары: бюджетные аналоги из пластика, дорогие, оригинальные модели из стекла;
  • не все ПТФ «подходят» на Лансер 2005 года до рестайлинговый. Каждый случай индивидуальный, методом подбора;
  • модель 2007 года рестайл: допускается установка сторонних ПТФ при условии демонтажа штатных, замены колодок проводов. Тип лампы HB4, мощность 55W;
  • противотуманные фары регулируются исключительно по высоте.

Установка второй ПТФ Лансер 9 (Lancer IX)


купить ПТФ

  • Корпус ПТФ (не обманки) — левая MN 186327 , правая MN 161678
  • Патрон для лампочки (штекер и провод) MN 190015
  • Лампочка MS 820026

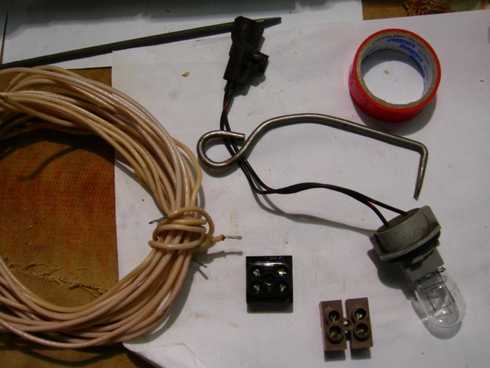

Для самостоятельной установки ПТФ нам понадобится:

  • Провода для подключения;
  • Изолента (желательно типа ABRA, что бы очень липкой была);
  • 2 маленьких клемника (т.к. сам работаю электриком, то из собственного опыта знаю — скрутка проводов не надёжна, тем более, что под бампером, где будет происходить подключение — будет и влага, и грязь и всё остальное, так что будет надёжнее использовать клемники, продаются в любом магазине электротоваров);
  • Г-образная отвёртка, выточеная из электрода (место крепления туманки не очень удобное, и даже рукой туда трудно прорлезть, не говоря про отвёртку или что то подобное. рабочая часть отвёртки — желательно не более 2-3 см);
  • Маленкая крестовая насадка от отвёртки ( ей удобнее всего откручивать).

Так выглядит рабочая левая ПТФ:

А это правая ПТФ, муляж, обманка:

Откручиваем 2 самореза, которыми крепится туманка, она расположены по диагонали:

И второй снизу:

Далее аккуратно отщёлкиваем 2 защёлки, сверху и снизу:

И вытаскиваем ПТФ наружу:

Вырезаем посадочное место под патрон, я это сделал с помошью ножа и круглого напильника:

Вот такая должна стоять лампочка! Безцокольная, раза в 3 больше чем в габаритах, 12 Вольт, 21 ватт:

Собираем и ставим правую ПТФ на место в обратном порядке. Далее отсоединяем штекер от левой (рабочей) ПТФ, вынаем лампочку из ПТФ, обрезаем сам штекер (только не под корень. ) и с помощью 2-го клемника параллельно подключаем правую противотуманку, вот так это должно выглядеть:

Понравилась статья? Поделиться с друзьями:
Едем на сервис
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
