Клапан в шланге гура лансер 9

Замены жидкости в ГУР: подробная инструкция

Масло в бачке гидроусилителя рекомендуется менять в случае появления запаха гари в салоне автомобиля или при потемнении его состава. Также замена необходима при ухудшении управляемости ходовой части и появлении посторонних звуков в системе гидроусилителя. Процедуру замены желательно проводить с напарником: один меняет жидкость, второй – сидя в кабине, калибрует устройство. Для замены жидкости ГУР требуется:

1. На заливной шприц надеть патрубок необходимого диаметра и откачать всю жидкость из бачка и патрубков устройства. После откачки, меняем патрубок на шприце и заливаем новое масло в ГУР. При смене сорта масла, шприц рекомендуется промыть техническим спиртом после откачки жидкости;
2. Напарник в салоне должен крутить рулевое колесо по сторонам. После прокрутки руля, жидкость с бачка равномерно распределится по патрубкам системы, в результате чего уровень масла в резервуаре упадет. Долейте жидкость до отметки на баке, после чего машину рекомендуется протестировать в рабочем режиме на дороге.

Рекомендуется регулярно следить за состоянием уровня масла в бачке гидроусилителя и подливать недостающее количество жидкости. Производить полную замену жидкости требуется каждый год или спустя 15 000 пробега, используя только оригинальное масло или аналоги, рекомендуемые компанией Митсубиси Моторс.

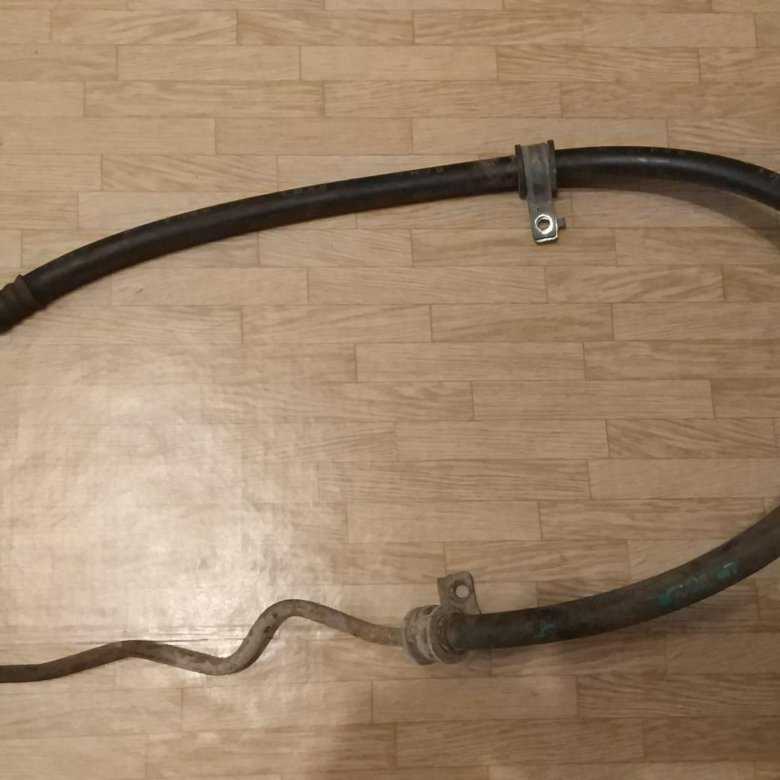

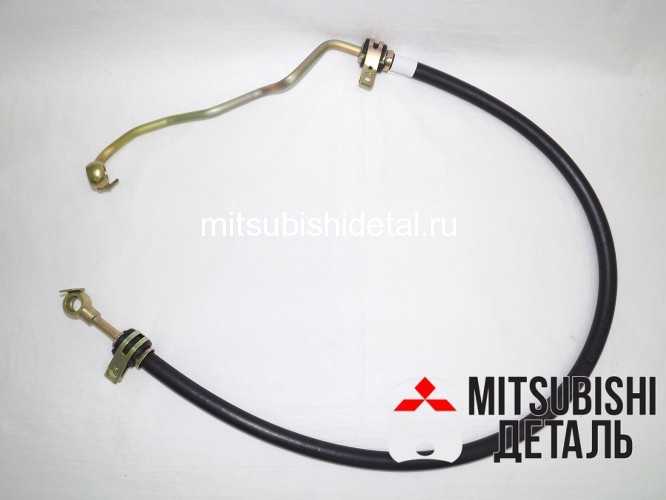

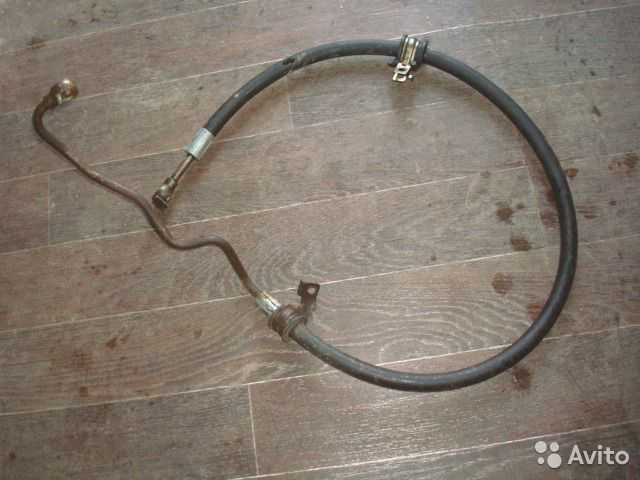

Шланг высокого давления гидроусилителя Lancer 9 (Cъём без лишних движений)

Как снять шланг гур высокого давления на ланцер 9

Замена шлангов высокого давления гидроусилителя рулевого управления Mitsubishi Lancer

📲Ремонт шлангов высокого давления гур Митсубиси Аутлендер.

Замена жидкости ГУР девушкой Mitsubishi Lancer IX

Ремонт шлангов ГУР AUDI 100 и Mitsubishi Lancer

Замена сальника насоса ГУР Mitsubishi Lancer IX, замена жидкости.(18+)

Ремонт шланга гидравлики за 1час

https://youtube.com/watch?v=_GkHgixURT4

Mitsubishi Lancer 9 (Умелые ручки. )

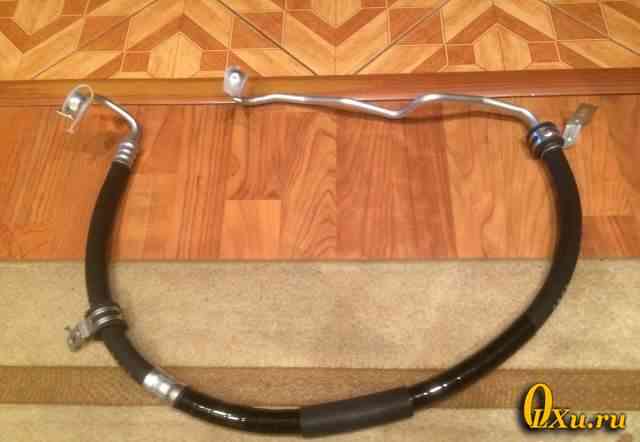

Как заменить шланг ГУР высокого давления?

2. Немного опустите поперечину передней подвески, ослабив затяжку болтов ее крепления (см. «Снятие и установка поперечины передней подвески»).

3. Выверните болт-штуцер крепления трубопровода высокого давления к рулевому механизму и отсоедините трубопровод.

4. Выверните болт кронштейна крепления трубопровода к поперечине передней подвески.

5. Выверните болт-штуцер крепления трубопровода высокого давления к насосу гидроусилителя рулевого управления и отсоедините трубопровод.

6. Выверните болт крепления держателя трубопровода высокого давления к крышке головки блока цилиндров и снимите трубопровод.

7. Ослабьте хомут крепления шланга подачи жидкости к патрубку насоса гидроусилителя рулевого управления, сжав пассатижами его отогнутые ушки. Сдвиньте хомут по шлангу и отсоедините шланг от патрубка.

8. Аналогично отсоедините второй конец шланга от бачка насоса и снимите шланг с автомобиля.

9. Таким же образом снимите шланг слива жидкости из рулевого механизма, отсоединив его концы от механизма и бачка.

10. Установите шланги и трубопроводы гидроусилителя рулевого управления в порядке, обратном снятию. Заполните систему гидроусилителя рулевого управления жидкостью и прокачайте систему (см. «Замена рабочей жидкости и прокачка системы гидроусилителя рулевого управления»).

Ремонт и замена ГУР Mitsubishi Lancer 9: кратко о главном

Ремонтные работы системы гидроусилителя требуют наличия профессиональных навыков – в противном случае существует риск доломать деталь или установить на авто ГУР в ненадлежащем виде, что чревато возможным ДТП. При отсутствии опыта в ремонте, рекомендуется просто заменить ГУР новым, что не является сложной процедурой.

Для замены гидроусилителя понадобятся пассатижи и набор гаечных ключей, а сама процедура займет примерно 2-3 часа времени. Чтобы установить новый ГУР необходимо:

Открыть и поставить на упор капот, после чего слить жидкость из бачка ГУР;
Затем ослабить фиксирующие хомуты патрубков, ведущих к гидроусилителю и отсоединить шланги. Снимаются патрубки путем отсоединения хомутов, предварительно разжав фиксаторы пассатижами;
Теперь требуется отсоединить болт-штуцер на шланге высокого давления и снять остальные патрубки, ведущие к гидроусилителю;
Затем с системы ГУР снимаем силовые кабеля, предварительно отключив все разъемы на устройстве, также требуется снять датчик давления

Важно знать, что датчик давления не поддается ремонту в случае неисправности – при необходимости изделие следует заменить на новое;
На устройстве гидроусилителя раскручиваем фиксирующие крепления: 2 болта будут со стороны приводного шкива, 2 – в районе катколектора. Теперь устройство готово к излечению;
После установки новых комплектующих, процедура сборки происходит по данному алгоритму в обратном порядке

В конце ремонтных работ требуется натянуть приводной ремень, залить новую жидкость в бачок и откалибровать устройство.

Обзор масел в ГУР Митсубиси Лансер 9

С завода в контур гидроусилителя руля заливается оригинальное масло Dia Queen PSF с артикульным номером 4039645. Стоимость за фирменную жидкость ГУР составляет порядка 400-600 рублей. Приобретая Dia Queen PSF автовладелец получает ряд преимуществ:

• хорошие антикоррозийные свойства;
• низкое влияние на элементы контура гидроусилителя руля;
• длительная эксплуатация с сохранением первоначальных свойств;
• небольшая кинематическая вязкость;
• малое температурное расширение;
• отсутствие пенообразование.

Оригинальная жидкость ГУР Mitsubishi Lancer 9

Mobil 1 ATF 320 является полным аналогом фирменного масла Dia Queen PSF. Он обладает теми же эксплуатационными свойствами, что и оригинал. При этом Мобил обладает меньшей ценой и его проще встретить в продаже. По этим причинам Mobil 1 ATF 320 наиболее часто используется в Лансер 9.

При отсутствии Мобил в ГУР Lancer 9 официальные дилеры допускают заливку масла от сторонних производителей, которая соответствует Декстрон 3,например, Castrol Dexron III. Более подробна информация об аналогах оригинальной рабочей жидкости ГУР Лансер 9 представлена в таблице ниже.

Таблица — Перечень аналогов оригинального масла Dia Queen PSF

Возможные неисправности ГУР

О неисправностях системы могут свидетельствовать следующие признаки:

• тугой поворот рулевого колеса;
• шум при поворотах;
• вибрация и толчки на руле;
• плохая отзывчивость управляемых колес.

Чаще всего в ГУР происходят следующие поломки.

• Ослабление или износ приводного ремня гидронасоса. «Лечится» заменой на новый. О поломке свидетельствуют обратные толчки при поворотах на руле, необходимость прикладывать более серьезное усилие.
• Поломка насоса. Устраняют проблему с помощью ремонта или полной замены детали. О ней свидетельствует затруднительный поворот руля из нейтрального положения или более тяжелое вращение в какую-либо одну из сторон. Например, если сломались сальники, достаточно их заменить. Если насос по каким-либо причинам получил механические повреждения, придется менять его целиком.
• Наличие воздуха в системе. «Лечится» полной заменой жидкости. О проблеме может свидетельствовать более тугой руль или сильная отзывчивость на толчки и вибрацию.
• Недостаточный уровень масла. Устраняется дозаправкой бачка. Также проблема может быть вызвана утечкой на одном из участков системы или самопроизвольным сбросом давления с помощью редукционного клапана. В таком случае автомобиль потребует более серьезного ремонта. Он заключается в регулировке или замене клапана, восстановлении целостности гидросистемы.

Демонтаж и установка новой рулевой рейки Митсубиси Лансер 9

Самостоятельно починить узел, как и говорилось выше, крайне сложно. Если деталь пребывает в неисправном состоянии, то лучше с заменой не медлить. Примерная цена её — 3-4 тысячи рублей, так что большой тратой средств это не грозит.

Демонтируется рулевая рейка Mitsubishi Lancer 9 за счёт снятия её с подрамника. Торопиться при выполнении этой технической манипуляции не стоит, чтобы не повредить вблизи расположенные силовые узлы.

Как снять рулевую рейку с Митсубиси Лансер 9

Порой снять РР в некоторых комплектациях Митсубиси Лансер 9-й генерации крайне сложно, так как она удерживается лонжеронами с помощью четырёх крепёжных болтов.

Инструкция по демонтажу выглядит примерно так:

• к стокам прикреплены опоры фиксирования рычагов, которые также необходимо аккуратно извлечь;
• тяги оснащены наконечниками, их нужно выпрессовать, а затем открутить;
• специальная крепёжная балка, имеющей продольное сечение, может также помешать (ее нужно также аккуратно снять);
• после этого появляется возможность добраться без каких-либо затруднений к шлангам.

Шланги и подрамник вместе с рейкой должны быть обязательно извлечены.

Самое сложное уже позади, теперь осталось установить новую рейку вместо старой.

Таким образом, замена РР осуществляется легко. Можно, конечно, попробовать разобрать старую деталь, и устранить неисправность своими руками, но это потребует тщательной переборки, диагностики всех элементов.

Настройка

Как подтянуть рейку на Митсубиси Лансер 10 своими руками

Как правило, регулировка переделанных праворульных Лансер осуществляется накидным ключом из под колеса со стороны водителя. Заводскую рейку Лансера отрегулировать будет крайне сложно, так как там установлена защита от производителя.

Если контргайка ослабла, то нужно подкрутить на пол оборота. Она накручивается на болт. Как правило, этот болт может потребовать ключ в виде звездочки, которым будет сподручно держать его в процессе регулировки.

Втулка и пыльники – это первые неисправности СРУ. Если речь идет о регулировке рулевой Лансер 9, то первое, что надо сделать, это подтянуть втулку. Для этого нужен специальный ключ. В случае его отсутствия, можно изготовить инструмент самостоятельно из болта на 19 длиною 10 см. На втулку оказывается усилие примерно в 23 Н.м.

Фото схема: СРУ Митсубиси Лансер 9

В конце работы надо обязательно прокачать систему ГУР, так как будет снят нижний штуцер шланга.

Это интересно: Замена задних втулок стабилизатора на полиуретан

Регулировка рулевой рейки Митсубиси Лансер 9 своими руками

Рулевое управление или СРУ Лансер 9 даёт сбой, в среднем, спустя 70-100 тысяч километров пробега по дорожному полотну умеренного качества. Заподозрить проблему можно сразу, как только начинают стучать тяги. Если из строя полностью выходит рейка рулевая Mitsubishi Lancer 9, возникает необходимость проведения соответствующих ремонтных работ.

Настройка или регулировка рулевого вала автомобиля Лансер 9 может быть проведена своими руками, если деталь переставлена с другого автомобиля или переделана. Как правило, заводскую рейку крайне сложно настраивать, легче ее заменить, тем более, что стоит она недорого.

Распространённые неисправности рулевой рейки и методы их устранения

• Распространённые неисправности рулевой рейки и методы их устранения1
• Выбор рулевой рейки для Митсубиси Лансер 92
• Замена рулевой рейки Mitsubishi Lancer 93

Ключевым фактором износа рулевой рейки является некачественное дорожное покрытие, которое способствует быстрому износу всех её элементов. К часто встречающимся поломках данного агрегата можно отнести:

• Автомобиль непредсказуемо ведёт себя на дорогое, его «кидает». Всему виной – несоответствие угла поворота руля к углу поворота управляемых колёс, которое возникло из-за неисправной крестовины рулевого вала, неверно отрегулированной рулевой рейки, износа элементов подвески (сайлентблоков). Устранить данную поломку можно путём замены вышедших из строя деталей либо регулировкой рулевой рейки;
• При стандартном положении руля (колёса стоят прямо) отсутствует усилие. Скорее всего в корпусе силового цилиндра слишком большая выработка. Единственный выход – замена рулевой рейки;
• При повороте руля в одну из сторон всё также пропадает усилие. В этом случае причиной неисправности является износ в корпусе распределительной части. Проблема решается заменой рулевой рейки;
• При вращении рулевого колеса во время движения появляются скрипы. Это свидетельствует о изгибе поперечного вала. В данном случае устранить проблему можно путём его замены;
• Руль не возвращается (или делает это с трудом) в исходное положение. Здесь может наблюдаться износ червячной передачи рулевой рейки, либо неправильная её регулировка. Необходимо соответственно заменить её или правильно отрегулировать;
• Самопроизвольный поворот руля говорить о том, что рулевая рейка вышла из зацепления с распределителем, поэтому необходима её замена;
• Уровень гидравлической жидкости также может падать из-за изношенных сальников и уплотнителей рулевой рейки;
• Появился стук и люфт рулевой рейки – признак того, что скоро выйдет из строя крестовина рулевого вала или же вся рулевая система неправильно отрегулирована.

Ниже представлены составные элементы рулевой рейки:

Требования к системе рулевого управления

Система рулевого управления преобразует соз­даваемые водителем вращательные движения рулевого колеса в изменение угла поворота управляемых колес автомобиля. Конструкция и схема системы призваны обеспечить удобное и безопасное рулевое управление автомобиля во всех ситуациях и на всех скоростях. Вся си­стема рулевого управления, от рулевого колеса и до управляемых колес, должна в этих целях обладать следующими свойствами.

Передача инициируемых водителем руля­щих движений на рулевом колесе без люфта особенно важна при движении по прямой. Это гарантирует безопасное, неутомительное для водителя управление автомобилем, пре­жде всего на средних и высоких скоростях.

Поэтому рулевой механизм должен быть очень жестким. Это необходимо для обеспе­чения точной управляемости и преодоления отклонения от заданного угла поворота ру­левого колеса под действием изменяющихся возвратных сил, возникающих, например, при изменении бокового ускорения.

Слабое трение в рулевом механизме по­зволяет водителю получать через реактивные силы тактильную обратную связь, дающую информацию о коэффициенте сцепления между дорогой и шинами. Слабое трение также помогает колесам выровняться для движения по прямой. В системах рулевого управления с мускульной энергией слабое трение обеспечивает небольшие движущие силы. В системах рулевого управления с усилителем оно повышает эффективность управления.

Кинематические параметры рулевого управления и конструкция управляемой оси автомобиля должны быть такими, чтобы во­дитель мог чувствовать величину сцепления между шинами и дорогой.

Требования к рулевому управлению

Требованиями к функционированию системы рулевого управления являются:

Легкое, безопасное рулевое управление автомобилем. Сюда, к примеру, относится тенденция рулевого управления автоматиче­ски возвращаться в положение прямолиней­ного движения при отпускании руля.

Максимально возможное демпфирование колебаний, передаваемых от колес автомо­биля на рулевое колесо при движении по не­ровным дорогам. Но этот процесс не должен приводить к потере обратной связи в рулевом управлении.

Для обеспечения чистого качения колес и, соответственно, предотвращения их из­быточного износа вся рулевая кинематика должна удовлетворять условию Аккермана. Это означает, что оси управляемых колес должны пересекаться в одной точке с осью задних колес (рис. «Условие Аккермана» ).

Достаточно жесткая схема всех компонен­тов рулевого механизма означает, что даже малые инициируемые водителем рулевые движения преобразуются в изменение на­правления управляемых колес, обеспечивая безопасную и точную управляемость авто­мобиля.

Угол поворота рулевого колеса от упора до упора по соображениям комфорта дол­жен быть как можно меньше при парковке и движении с небольшой скоростью. Однако на средних и высоких скоростях рулевое управ­ление не должно быть столь чувствительным.

Требования законодательства, предъявляемые к системам рулевого управления автомобилей

Требования законодательства, предъявляе­мые к системам рулевого управления автомо­билей, описаны в международных правилах ECE-R79. К этим требованиям, наряду с базовыми функциональными требованиями, относятся максимально допустимые управ­ляющие силы для исправной и неисправной систем рулевого управления. Эти требования регламентируют прежде всего поведение ав­томобиля и рулевого управления при въезде на круг и выезде с круга. Для автомобилей всех категорий: после отпускания рулевого колеса при движении автомобиля по окруж­ности на скорости 10 км/ч, радиус поворота автомобиля должен увеличиться или как ми­нимум остаться тем же.

Для автомобилей категории М1 (легко­вые автомобили с числом посадочных мест до 8): когда автомобиль в тангенциальном направлении выезжает из круга с радиусом 50 м на скорости 50 км/ч, в системе рулевого управления не должно возникать никаких не­обычных вибраций. В автомобилях категорий М2, М3, N1, N2 и N3 это поведение должно демонстрироваться на скорости 40 км/ч или, если это значение не достигается, то на мак­симальной скорости.

Это поведение также предписывается в случае неисправности у автомобилей с гидро- или электроусилителем рулевого управления. У автомобилей категории М1 это должно быть возможно в случае отказа сер­вопривода рулевого управления для въезда со скоростью 10 км/ч в течение 4 секунд в круг радиусом 20 м. Управляющее усилие на рулевом колесе не должно превышать 30 даН (табл. «Нормы рабочих усилий в системе рулевого управления» ).

Разновидности и типы рулевых механизмов

Прежде, чем говорить об усилителях руля, давайте немного внимания уделим рулевому механизму. Одним из первоклассников рулевых механизмов стал рулевой механизм типа «червяк–ролик», работа которого основана на использовании шестеренчатой червяной пары, но данный тип механизма, можно сказать, уже остался в прошлом.

Широкое распространение получил реечный тип рулевого механизма, еще его называют «шестерня–рейка». Реечный рулевой механизм в основном используется на переднеприводных автомобилях с подвеской типа МакФерсон. Рулевой механизм типа «шестерня–рейка» обеспечивает удобное, легкое и точное управление автомобилем.

Эргономические требования

Машина должна вращаться в направлении, соответствующем направлению движения элемента рулевого управления, т. е. вращение рулевого колеса по часовой стрелке должно вызывать поворот машины вправо, а против часовой стрелки — влево.

Неравномерное движение элемента управления рулевой системы, производимое для получения заданного угла поворота колес 30 °, между правым и левым поворотами не должно превышать 25%. Этот показатель можно проверить расчетом. Для рулевых систем с кулаком и трапецией этот угол относится к колесам, расположенным на внутренней стороне поворота.

Если для продолжения изменения угла поворота требуется постоянное движение рулевого элемента, желательно сделать больше управляющего движения в положении для движения по прямой, что обычно достигается за счет использования червячной передачи с переменным передаточным числом.

Замена насоса гидроусилителя рулевого управления Mitsubishi Lancer 9

Вам потребуются: пассатижи, ключи «на 12», «на 14» и «на 22».

1. Слейте жидкость из бачка насоса гидроусилителя рулевого управления (см. «Замена бачка насоса гидроусилителя рулевого управления»).

2. Ослабьте хомут крепления шланга подачи жидкости к патрубку насоса гидроусилителя рулевого управления, сжав пассатижами его отогнутые ушки. Сдвиньте хомут по шлангу и отсоедините шланг от патрубка.

3. Выверните болт-штуцер крепления трубопровода высокого давления к штуцеру на соса гидроусилителя рулевого управления и отсоедините трубопровод.

Предупреждение

Примите меры, предотвращающие вытекание рабочей жидкости из трубопроводов, заглушив их, например, деревянными пробками.

4. Отсоедините провод от датчика давления в системе гидроусилителя рулевого управления.

Датчик давления в системе гидроусилителя рулевого управления практически никогда не выходит из строя. В случае необходимости его замены, отсоединив отдатчика провод, выверните датчик из корпуса насоса и вверните новый.

5. Ослабьте затяжку двух болтов крепления насоса гидроусилителя рулевого управления со стороны катколлектора.

6. . и двух болтов крепления насоса со стороны шкива его привода.

7. . выверните регулировочный болт, болты крепления насоса гидроусилителя и снимите насос.

8. Установите насос гидроусилителя рулевого управления в порядке, обратном снятию.

10. Залейте жидкость в систему гидроусилителя рулевого управления и удалите из нее воздух (см. «Замена рабочей жидкости и прокачка системы гидроусилителя рулевого управления»).

Общее устройство кузова

Чтобы разобраться, из чего состоит кузов легкового автомобиля, следует рассмотреть основные детали, которые входят в его устройство. Для более простого понимания, устройство кузова автомобиля можно условно разделить на три отсека. Из чего же состоит кузов? Общая схема расположения частей следующая:

• моторная зона – предназначена для расположения силового агрегата и дополнительно выполняет функцию пассивной безопасности автомобиля;
• пассажирская часть – нужна для размещения пассажиров и органов управления автомобилем;
• багажный отсек – используется для багажа;

Рассмотрим, из чего состоит каждый из этих элементов более подробно.

Моторная часть состоит из следующих основных деталей:

• передние верхняя и нижняя поперечины;
• фронтальные лонжероны;
• нижняя поперечина для расположения двигателя.

Схема расположения деталей пассажирского отсека легкового авто следующая:

• нижняя передняя балка под лобовым окном;
• передняя и задняя поперечины крыши;
• боковой лонжерон крыши;
• передние, боковые и задние стойки;
• пороги;
• днище;
• усиливающие конструкции днища.

В других источниках названия деталей кузова могут незначительно отличаться, однако сути дела это не меняет. Приведенная схема позволяет в общих чертах разобраться, из чего состоит кузов и каково его устройство.

Все части пассажирского отсека легкового авто имеют необходимую жесткость, которая обеспечивает надежное крепление облицовочных и функциональных деталей. Помимо этого устройство пассажирской части делается таким образом, чтобы обеспечить максимальную пассивную защиту в случае боковых столкновений.

Устройство кузова легковых машин зависит от модели, производителя и других деталей. Однако в большинстве серийно выпускаемых машин схема расположения кузовных деталей примерно одинакова. Резкое отличие имеют только спортивные автомобили и прототипы концептуально новых моделей, произведенных в количестве нескольких единиц. Кузов таких машин может иметь иную конструкцию.

Особенности правостороннего и левостороннего руля

Левостороннее и правостороннее рулевое управление В современных автомобилях может быть предусмотрено правостороннее или левостороннее рулевое управление, что зависит от вида транспортного средства и законодательства отдельных стран. В зависимости от этого руль может располагаться справа (при левостороннем движении) или слева (при правостороннем).

В большинстве стран левостороннее рулевое управление (или правостороннее движение). Основное отличие механизмов не только в позиции руля, но и в рулевом редукторе, который адаптирован под различные стороны подключения. С другой стороны, переоборудование правостороннего руля на левостороннее рулевое управление все же возможно.

В некоторых видах спецтехники, например, в тракторах, предусматривается гидрообъемное рулевое управление, которое обеспечивает независимость положения руля от компоновки других элементов. В этой системе отсутствует механическая связь привода и рулевого колеса. Для выполнения поворота колес гидрообъемное рулевое управление предусматривает силовой цилиндр, которым управляет насос-дозатор.

Основные достоинства, которые имеет гидрообъемное рулевое управление для транспортных средств в сравнении с классическим рулевым механизмом с гидравлическим усилителем: необходимость приложения меньших усилий для выполнения поворота, отсутствие люфта, а также возможность произвольного расположения узлов системы.

Таким образом, ГОРУ может обеспечивать и правостороннее, и левостороннее рулевое управление. Это позволяет его устанавливать в транспортных средствах с особыми режимами эксплуатации (дорожно-строительные машины, уборщики).

Как выполняется ремонт рулевой рейки

Ремонт рулевой рейки Mitsubishi Lancer 9 обычно проводится стандартной процедурой: полная разборка агрегата, выявление дефектов, очистка деталей и замена изношенных комплектующих.

Перед началом сборки механизма все детали рулевой рейки должны быть в полной комплектации и соответствовать заводским стандартам производителя.

В зависимости от сложности поломки, ремонт может быть поверхностным, полным или с заменой механизма.

Поверхностный

Поверхностный ремонт проводят для предотвращения ситуации полного выхода из строя механизма руля и автомобиля в целом.

Проводится профессиональная очистка и регулировка узла:

• подтяжка креплений тяг и наконечников;
• укрепление подшипников;
• регулировка рейки.

Согласно статистике МВД России, самой часто угоняемой иномаркой в стране за 2010 год была Mitsubishi Lancer.

Полный

При проведении ремонта проводится ряд работ:

• полная разборка механизма;
• дефектовка;
• устранение коррозии и выработки деталей, зачистка с помощью шлифовальной машины;
• рихтовка вала;
• расточка корпуса рейки;
• возвращение первоначального размера детали с помощью газотермического напыления;
• устранение зазоров шлицевого соединения;
• реставрация тяг, наконечников, шаровых опор и так далее.

Замена механизма

В случае необходимости полной замены неисправных элементов рулевой рейки «Лансер 9» по причине их изношенности, проводятся такие работы:

• замена сальников, тефлоновых или резиновых колец, подшипников, манжетов и т.д.;
• замена деформированных и коррозийных штоков;
• замена наконечников и тяги;
• замена жидкости в ГУР;
• замена сайлентблоков;
• замена крестовины и стойки вала;
• замена трубки высокого давления;
• замена рейки.

После проведения ремонта проводится заливка гидравлической жидкости и полная проверка механизма.

Как правило, на восстановление работоспособности рулевого узла требуется от нескольких часов до двух дней, в зависимости от изношенности деталей и компетентности автомастеров.

Надежность рулевого управления во время движения автомобиля очень важна, поэтому профессионализм в работе специалистов играет большую роль. По окончании работ они обычно делают развал-схождение колес и дают рекомендации по дальнейшему обслуживанию авто.

Ремонт и устранение причин неисправности рулевой рейки «Митсубиси Лансер 9» можно провести в специализированных автосервисах на профессиональном оборудовании, по доступной цене, в удобные сроки и с предоставлением гарантии качества работы.×

Типичные неисправности

Как определить, что в вашем автомобиле проблемы с рулевой рейкой, при этом необходима разборка рулевой рейки Мицубиси Лансер? Существует ряд признаков, которые позволят оперативно определить проблему. Сюда относится:

• появление течи гидравлической жидкости, что говорит о неисправностях сальников вала, износе или коррозии;
• появление характерного стука в рулевой рейке, причина которого – износ шарового шарнира или центрального зуба (это может быть стук также карданчиков рулевого механизма);
• туго поворачивается руль или не возвращается в центральное положение (здесь проблема в погнутом вале или картере рейки).

Также существует ряд отдельных проблем, которые относятся к гидроусилителю руля, а именно:

• появление зудящего звука во время поворота руля (низкий уровень масла в бочке);
• трудно поворачивать руль на низких скоростях (проблемы с расходным клапаном);
• появление дефектов на роторе и привалочных плоскостях (верный признак тугого руля);

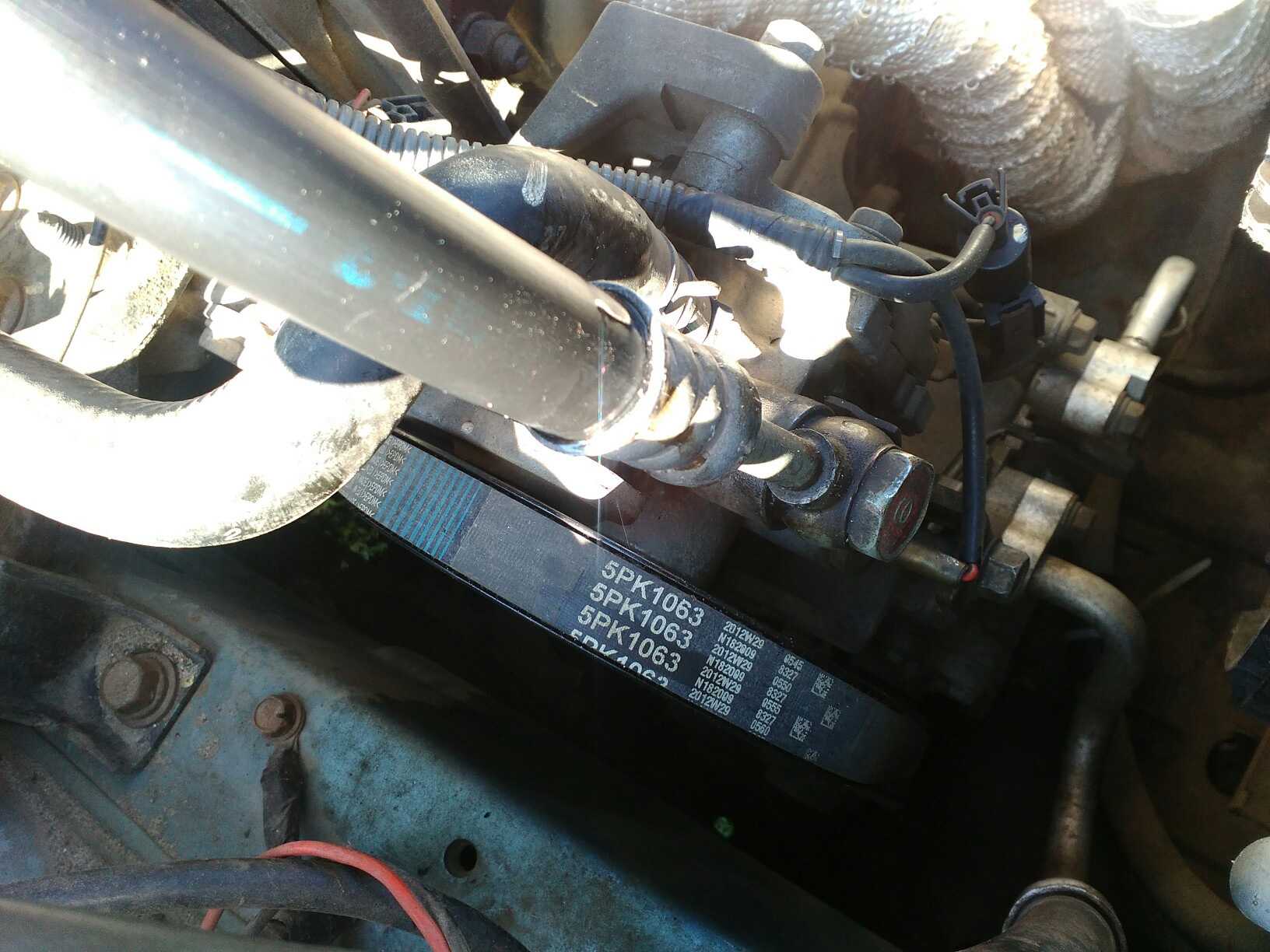

• при повороте руля слышен свист (ослаблен ремень привода).

Чтобы выполнить ремонт рулевой рейки Mitsubishi Lancer своими руками, вам придется предварительно снять рулевую рейку на Лансере 9 и 10 модели. Как это сделать, вы узнаете далее.

Рулевое управление с усилителем для грузовых автомобилей

Рулевое управление полностью гидравлического типа

Гидростатические системы рулевого управ­ления представляют собой системы рулевого управления с гидроусилителем. Рулящее усилие водителя гидравлически усиливается и исключительно гидравлически передается на управляемые колеса. Поскольку механи­ческая связь отсутствует, то максимально допустимая скорость ограничивается регио­нальным законодательством. В Германии она составляет 25 км/ч. В зависимости от кон­фигурации системы и свойств аварийного рулевого управления возможно увеличение скорости до 62 км/ч. Поэтому использование этих систем ограничивается спецтехникой.

Рулевое управление с одноконтурным гидроусилителем для грузовых автомобилей

Грузовые автомобили обычно оснащаются ру­левым управлением с шариковой гайкой (рис. «Рулевой механизм с шариковой гайкой с усилителем» ). Управляющий клапан встроен в рулевой механизм и вместе с червячной передачей об­разует единый блок. Вращающее движение рулевого колеса передается по бесконечной цепи рециркулирующих шариков на шарико­вую гайку. Короткие зубья на шариковой гайке входят в зацепление с зубьями сектора. Созда­ваемое вращательное движение сектора через рулевой рычаг передается на рулевой привод управляемых колес.

Сервоусилие прилагается так же, как и в ре­ечном рулевом механизме с усилителем — по­воротным золотниковым клапаном. Рабочий цилиндр образуется уплотняющей поверх­ностью между корпусом шариковой гайки и рулевым блоком. Поскольку снаружи корпуса не требуется дополнительных трубопроводов, создается прочный и компактный рулевой блок с высокой выходной мощностью.

Распространённые проблемы и причины неисправностей ГУР на Митсубиси Лансер 9

Интенсивная эксплуатация автомобиля или недостаточное состояние дорожного покрытия уменьшает эксплуатационный ресурс гидроусилителя, что может привести к скорому выходу из строя системы управления. Типичными поломками с ГУР являются признаки возникновения:

• Толков или вибрации при удержании рулевого колеса – ситуация свидетельствует о слабом натяжении приводного ремня или наличии повреждений на изделии. Также причинами проблемы могут быть недостаточное количество жидкости в бачке гидроусилителя и малое количество оборотов двигателя на холостом ходу;
• Невозможности поворачивать руль – поломка в электронике системы или спидометре. Для устранения необходимо проверить целостность трубопровода или сменить жидкости в бачке;
• Постороннего шума или скрежета внутри ГУР – вероятность ослабления фиксирующих креплений патрубков или ослабление шарниров руля. Также возможен слабый контакт системы гидроусилителя с другими элементами рулевой части – для устранения неисправности рекомендуется провести полную диагностику ходовой;
• Трудностей при парковке – причина кроется в дисфункции или нарушении целостности клапана управления потоков насосом гидроусилителя или слабым давлением жидкости в патрубках. Исправить ситуацию можно дозаливом жидкости и прочистки клапана.

При наличии вышеперечисленных признаков эксплуатация транспортным средством опасна для жизни – выход из строя системы гидроусилителя руля напрямую сказывается на управляемость машины, что чревато возникновением авариной ситуации на дороге. Дабы предотвратить вероятность внезапной поломки, необходимо своевременно менять расходники системы и регулярно проводить диагностическое обследование ходовой части машины.
