Стойки на тойота камри 40: замена

Toyota Camry XV40 (Тойота Камри) замена втулок и стоек переднего стабилизатора. Видео инструкция

На ремонте у нас автомобиль Toyota Camry XV40, 2007 года выпуска на котором необходимо заменить стойки переднего стабилизатора и втулки. Покажем как это сделать своими руками.

Поднимаем машину, снимаем передние колёса. Щёткой по металлу предварительно очищаем все резьбовые соединения, после заливаем их проникающей смазкой WD-40. Откручиваем, ставим сзади ключ на 19, спереди головка на 17:

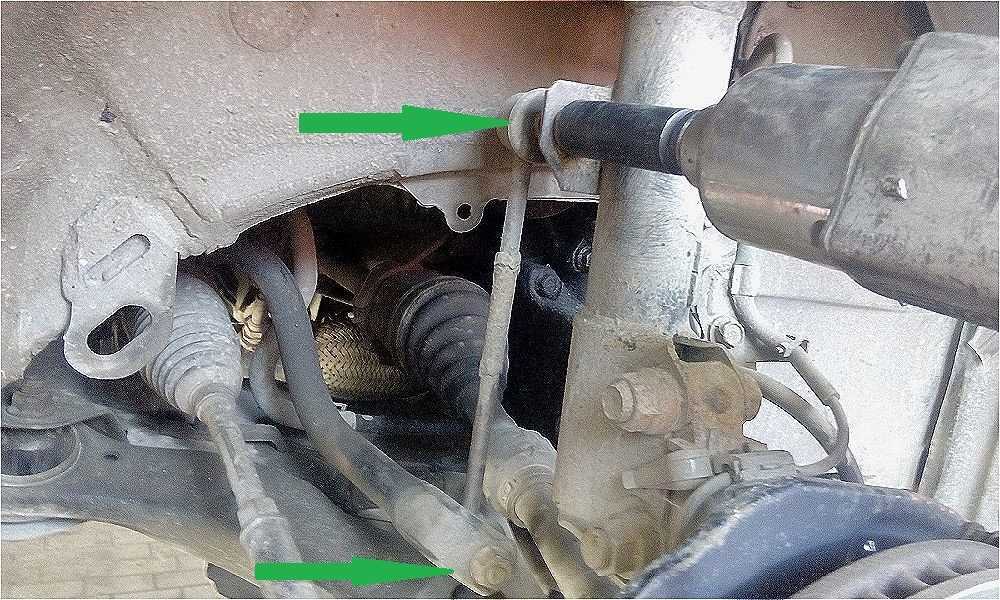

Новая стойка стабилизатора у нас фирмы GMB, её номер в каталоге запчастей 10010700. Разницы между левой и правой нет. Смазываем резьбу медной смазкой. У новых стоек крепления под шестигранник, правда можно использовать старые гайки. Замена стоек стабилизатора завершена, теперь поднимаем машину и приступаем к втулкам.

Из-за конструктивных особенностей, для того чтобы открутить втулки, нам придётся опускать подрамник, так как болты крепления при откручивании упираются в кузов, не помогает даже ломающийся ключ, всё равно необходимо несколько мм.

Ключом на 19 ослабляем центральный болт крепления, с двух сторон, маленькие гайки и болтики на 14, их откручиваем полностью:

После того как ослабили вторую сторону, стало сразу заметно как подрамник немного опустился, этого стало достаточно, чтобы вытащить болт крепления втулок:

Новые втулки стабилизатора у нас фирмы LYNX, их номер в каталоге C-8869. Диаметр 24 мм. Снимаем скобу, вытаскиваем старую и ставим новую. Собираем в обратном порядке, замена закончена.

Видео замена втулок и стоек переднего стабилизатора в Toyota Camry XV40:

Резервное видео как заменить втулки и стойки переднего стабилизатора в Тойота Камри:

Принцип работы стойки стабилизатора и причины поломки

Стойка на Camry представляет собой шток, на обоих концах которого находятся шарниры. Шарнирное соединение обеспечивает крепление стойки стабилизатора к ступице с одной стороны, а с другой – к самому стабилизатору. Шарниры герметично закрываются при помощи пыльников, наполненных смазкой. Смазка должна продлить срок службы стойки и смягчить работу механизма. Детали не жестко прикреплены к стабилизаторам, чтобы оставалась небольшая автономная подвижность одного элемента относительно другого.

При поворотах любой автомобиль немного кренится, Тойота Камри – не исключение. В этот момент на кузов и на подвеску действуют разнонаправленные силы, которые должны быть скомпенсированы. В противном случае при каждом повороте наносились бы повреждения стабилизатору и проушине ступицы. Стойка стабилизатора играет роль демпфера, гасящего усилия, направленные в противоположные стороны. Под их воздействием детали постепенно изнашиваются и приходят в негодность. Кроме этого, от сильных ударов при попадании колеса в яму на большой скорости или наезде на препятствие они могут прийти в негодность раньше времени.

Причины поломки стоек стабилизатора на Камри 40:

• нарушение целостности пыльника, из-за которого в механизм попадает грязь, что приводит к ускоренному износу шарнирного соединения;
• истирание обоймы шарового пальца и, как следствие, появление биения в посадочном месте.

Замена опорного подшипника самостоятельно

Работы по снятию и установке подшипника опорной стойки авто Тойота Камри в 40 кузове выполняются и самостоятельно. Процедура не требует наличия специального оборудования и инструмента. Процедуру замены амортизационных стоек автомобиля можно выполнять как на автоподъемнике, так и при помощи домкрата.

Перед тем, как разобрать переднюю стойку, необходимо приготовить:

• ключи динамометрический, накидной и штоковый,
• стяжки для стягивания пружин.

Если при внешнем осмотре передней опорной стойки не выявлено повреждений и нарушений, необязательно снимать стойку, достаточно достать и поменять опорный подшипник, что сэкономит значительную сумму денежных средств. Этапы извлечения старого опорного подшипника и установки на его место нового:

• снять опору,
• стянуть пружину,
• открутить фиксирующую гайку штоковым ключом,
• демонтировать опорный подшипник,
• установить новый подшипник и закрепляется,
• устанавливают пружину и саму опору.

При замене одного подшипника с какой-либо стороны, второй также можно заменить. Если подшипник на другой опорной стойке в порядке, то его замена может быть необязательной. Все зависит от технического состояния детали и желания автовладельца.

Порядок замены стоек

Для проведения работ понадобится следующих набор инструментов:

• домкрат;
• балонник;
• набор ключей и головок;
• специальные стяжки для пружин;
• газовый ключ.

Замена передних стоек на Тойота Камри 50 и 40 выполняется следующим образом:

1. Автомобиль поддомкрачивается, затем снимается переднее колесо.
2. Откручиваются 2 болта, прикрепляющие ступицу к нижней части стойки.
3. От стойки откручиваются крепления тормозного шланга и провода ABS.
4. Открывается капот, затем откручиваются 3 болта, прикрепляющие опору стойки к кузову.
5. Стойка вынимается.
6. Установка стойки осуществляется в обратной последовательности.

Порядок замены стоек

Наряду с заменой стойки, рекомендуется замена стойки стабилизатора на Тойота Камри — он также влияют на курсовую устойчивость авто. Линки крепятся с обеих сторон авто к рычагу и тяге всего на двух гайках, и заменить их не составит труда.

Если стойка меняется не целиком, а требуется замена только вышедшего из строя амортизатора, то необходимо поступить следующим образом:

1. На снятой с автомобиля стойке при помощи специальных стяжек стягивается и фиксируется пружина.
2. Затем откручивается центральная гайка в опоре стойки, прикрепляющая амортизатор. Нередко шток стойки прокручивается, что делает невозможным отворачивание гайки. В этом случае необходимо ухватиться газовым ключом за шток, после чего гайку можно будет открутить.
3. После этого опора стойки снимается, вытаскивается пружина.
4. На нижнюю опору нового амортизатора укладывается резиновая прокладка, затем устанавливается пружина.
5. На шток амортизатора устанавливается резиновый пыльник.
6. Устанавливается опора стойки и затягивается гайкой.
7. С пружины снимаются стяжки, затем готовая стойка устанавливается на место.

Замена стоек

Замена задних стоек на Тойота Камри с заменой амортизатора осуществляется аналогично.

Порядок замены задних стоек практически аналогичен передним, за некоторым исключением:

1. Автомобиль поднимается домкратом, затем снимается колесо.
2. Выкручиваются болты крепления стойки к ступице колеса, снимается провод ABS и тормозной шланг.
3. Затем убирается спинка заднего дивана в салоне авто, после чего открывается доступ к гайкам, с помощью которых верхняя опора прикрепляется к кузову.
4. Откручиваются гайки верхней опоры, затем стойка вытаскивается.
5. Установка осуществляется в обратной последовательности.

При выборе запчастей рекомендуется уделить внимание оригиналам либо OEM производителям, изготавливающим запасные части по лицензии Toyota. Как правило, их заводы расположены непосредственно в Японии, но никак не в Китае

Стоит отметить, что замена задних стоек на Тойота Камри 40 и 50 выполняется в 2–3 раза реже, чем передних. Но при этом их стоимость на 15–20% выше.

Главный узел ходовой части автомобиля — стойка амортизатора. Она состоит из корпуса амортизатора, пружины, верхней опоры и пыльника штока. Этот механизм отвечает за хорошую управляемость и обеспечивает плавность хода.

Высокий комфорт Тойоты Камри 40 обеспечивается правильно подобранными характеристиками отдельных элементов стойки.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Если один из элементов выходит из строя — передвижение перестает быть комфортным и безопасным

Проверять состояние стоек необходимо, как минимум один раз в год или после пробега в 20 000 километров

Если один из элементов выходит из строя — передвижение перестает быть комфортным и безопасным. Проверять состояние стоек необходимо, как минимум один раз в год или после пробега в 20 000 километров.

Если автомобиль эксплуатируется в тяжелых условиях: неровные грунтовые дороги или дороги с повышенным загрязнением, диагностику ходовой рекомендуется проводить два раза в год или через каждые 10 000 километров.

Чаще всего, при диагностике стойки, выбраковывается амортизатор, пыльник и верхняя опора. Забракованный элемент рекомендуется заменить в кратчайшие сроки. Замена таких элементов происходит парами по оси. Не парная смена влечет за собой неравномерное распределение нагрузки и быстро приведет новую деталь в негодность.

Как снять передние и задние рычаги

Нужно учитывать, что замена сайлентблоков на Камри 40, 50 и 30 кузова возможна только при снятых рычагах. Для их демонтажа потребуется смотровая яма. В крайнем случае можно поддомкратить автомобиль, установить его на подставки и снять колёса.

Как снять передние и задние рычаги при замене сайлентблоков на Камри

Для снятия передних рычагов необходимо выполнить следующие действия:

1. Открутить гайки крепления правой и левой подушек. Откручивается по три гайки с балок и по одной с мотора.
2. Затем откручиваются 2 гайки, удерживающие переднюю нижнюю подушку.
3. Обязательно откручивается верхняя подушка мотора, установленная с левой стороны.
4. При помощи домкрата двигатель вместе с коробкой передач приподнимаются.
5. Полностью выкручиваются болты, установленные по бокам подушек, затем они удаляются.
6. Откручиваются болты крепления «конфеток» — продольных сайлентблоков переднего рычага.
7. Затем откручиваются 2 гайки и 1 болт, прикрепляющие к рычагу шаровую опору.
8. Из-под машины ключом с трубой (для усиления) срывается болт крепления второго сайлентблока — «таблетки».
9. После откручивания болта рычаги уже ничего не удерживает и их можно снимать.

Когда будет произведена замена передних сайлентблоков на Тойота Камри, рычаги устанавливаются в обратной последовательности. Задние рычаги снимаются значительно проще — достаточно просто вывернуть болты крепления.

Порядок замены стоек

Для проведения работ понадобится следующих набор инструментов:

• домкрат;
• балонник;
• набор ключей и головок;
• специальные стяжки для пружин;
• газовый ключ.

Замена передних стоек на Тойота Камри 50 и 40 выполняется следующим образом:

1. Автомобиль поддомкрачивается, затем снимается переднее колесо.
2. Откручиваются 2 болта, прикрепляющие ступицу к нижней части стойки.
3. От стойки откручиваются крепления тормозного шланга и провода ABS.
4. Открывается капот, затем откручиваются 3 болта, прикрепляющие опору стойки к кузову.
5. Стойка вынимается.
6. Установка стойки осуществляется в обратной последовательности.

Порядок замены стоек

Наряду с заменой стойки, рекомендуется замена стойки стабилизатора на Тойота Камри — он также влияют на курсовую устойчивость авто. Линки крепятся с обеих сторон авто к рычагу и тяге всего на двух гайках, и заменить их не составит труда.

Если стойка меняется не целиком, а требуется замена только вышедшего из строя амортизатора, то необходимо поступить следующим образом:

1. На снятой с автомобиля стойке при помощи специальных стяжек стягивается и фиксируется пружина.
2. Затем откручивается центральная гайка в опоре стойки, прикрепляющая амортизатор. Нередко шток стойки прокручивается, что делает невозможным отворачивание гайки. В этом случае необходимо ухватиться газовым ключом за шток, после чего гайку можно будет открутить.
3. После этого опора стойки снимается, вытаскивается пружина.
4. На нижнюю опору нового амортизатора укладывается резиновая прокладка, затем устанавливается пружина.
5. На шток амортизатора устанавливается резиновый пыльник.
6. Устанавливается опора стойки и затягивается гайкой.
7. С пружины снимаются стяжки, затем готовая стойка устанавливается на место.

Замена стоек

Замена задних стоек на Тойота Камри с заменой амортизатора осуществляется аналогично.

Порядок замены задних стоек практически аналогичен передним, за некоторым исключением:

1. Автомобиль поднимается домкратом, затем снимается колесо.
2. Выкручиваются болты крепления стойки к ступице колеса, снимается провод ABS и тормозной шланг.
3. Затем убирается спинка заднего дивана в салоне авто, после чего открывается доступ к гайкам, с помощью которых верхняя опора прикрепляется к кузову.
4. Откручиваются гайки верхней опоры, затем стойка вытаскивается.
5. Установка осуществляется в обратной последовательности.

При выборе запчастей рекомендуется уделить внимание оригиналам либо OEM производителям, изготавливающим запасные части по лицензии Toyota. Как правило, их заводы расположены непосредственно в Японии, но никак не в Китае. Стоит отметить, что замена задних стоек на Тойота Камри 40 и 50 выполняется в 2–3 раза реже, чем передних

Но при этом их стоимость на 15–20% выше

Стоит отметить, что замена задних стоек на Тойота Камри 40 и 50 выполняется в 2–3 раза реже, чем передних. Но при этом их стоимость на 15–20% выше.

Замена втулок стабилизатора на Тойоте Камри 40

Из-за особенности конструкции подвески Камри замена передних втулок стабилизатора производится немного сложнее, чем на других автомобилях, потому что требуется дополнительно опустить подрамник. Замена этих деталей происходит только попарно – нельзя поменять только одну втулку спереди или сзади.

Как поменять втулки – процесс по этапам:

• очистить резьбовые соединения от грязи и обработать их WD-40;
• ключом на 19 ослабить центральный болт крепления подрамника;
• ключом ослабить меньшие гайки диаметром 14 мм, болтики открутить полностью;

После этих действий на обеих сторонах оси подрамник опустится достаточно, чтобы обеспечить доступ для замены втулок.

• головкой на 12 нужно открутить болты крепления скобы;
• снять скобу, с нее удалить старую втулку;
• разрезать новую деталь, по аналогии со старой;
• смазать посадочное место втулки на стабилизаторе и ее саму изнутри;
• установить втулку на стабилизатор, скобу – на втулку, прикрутить ее болтами;
• закрутить отпущенные крепления подрамника.

Все действия аналогичны для обеих сторон передней и задней оси.

Номера и цены на оригинальные втулки переднего и заднего стабилизатора и их аналоги для Тойоты Камри 40, с двигателем 2.4 или 3.5л

Ось установки	Производитель	Артикул	Цена, руб
Спереди	TOYOTA	48815-33100	500
Спереди	Точка опоры	1-01-752	320
Спереди	Febest	TSB-ACV40F	120
Спереди	SWAG	81 94 2853	200
Спереди	Febi	42853	160
Сзади	TOYOTA	48818-12170	300
Сзади	CTR	CVT-48	80
Сзади	Febest	TSB-ACV40R	140
Сзади	Точка опоры	1-01-040	280

После замены старых втулок на новые, стабилизатор не должен иметь ни малейшего люфта, а при езде должны пропасть все непривычные звуки и вибрации. Если проблема не устранилась, значит нужно искать дефекты в других узлах ходовой.

Замена втулок стабилизатора тойота камри v40

Никто с причиной скрипа не спорит. Вот только его почему-то нет на новых машинах и новых втулках. А нет его потому что там нет перемещения металла относительно резины.

А когда оно возникает возникает замена задних втулок стабилизатора камри 40 скрип. Но назвать это нормой. Так для таких верований существует фирма выпускающая цветной полиуретан. На верующих что-ж деньги не делать. А когда такой рационализатор обнаруживает после применения цветных втулок изношенный стабилизатор он винит кого угодно только не. А первоначальное покрытие там имеется для первоначальной установки при монтаже без закусывания резины. Если-бы эта смазка там была так важна и нужна то чем-то обеспечивалась её сохранность.

Примеров масса. Там товарищ как принято у многих отечественных рационализаторов пишет о своих домыслах по поводу мануалов:.

Замена втулок переднего стабилизатора (для применения на моделе Toyota Camry (XV30))

Я смазывал и буду смазывать, так как убедился, что смазка этому узлу необходима. Поэтому буду рекомендовать это делать другим. Хотя я действительно не нашёл в нашем мануале информации о смазке этого узла. Но я этому не удивлён, так как в нашем мануале нет многих важных замена задних втулок стабилизатора камри 40. Его как видим штатный мануал совершенно не убеждает.

Оно тут-же его поправляет своими теориями.

Это авторитетный источник? Если осмотр не дал результата, что вполне вероятно при жалобах на скрипы или общую неустойчивость Камри, то нужно переходить к механическому этапу диагностики. Для этого нужно пошатать и подергать сам стабилизатор.

Если втулки исправны — он останется неподвижным. Наличие любого, даже самого небольшого люфта, говорит о необходимости замены втулок.

В условиях неидеального дорожного покрытия сильный урон стабилизатору и его составляющим наносится при наезде на кочки или попадании колеса в яму на высокой скорости.

На практике же, автовладельцы не вспоминают об этих деталях до возникновения люфта стабилизатора и, как следствие, ощутимых проявлений неисправности в ходовой части автомобиля.

Признаками износа передних и задних втулок стабилизатора может быть:. Появление любого из этих «симптомов» требует безотлагательного осмотра ходовой для выявления причины и ее устранения. Чтобы убедиться в том, что причиной неисправности в ходовой Тойоты Камри в м кузове стало повреждение втулок стабилизатора, нужно обеспечить удобный доступ замена задних втулок стабилизатора камри 40 автомобилю снизу.

Диагностика и переднего, и заднего стабилизатора происходит в два этапа:.

Для этого нужно заехать на яму, поднять машину на подъемнике или гидравлической стойке. Применение домкратов в таких случаях недопустимо, в целях обеспечения личной безопасности. При помощи металлической щетки нужно очистить втулки от загрязнений, чтобы их можно было осмотреть.

Но видимо это не

Внимание вопрос: Зачем в комплекте со всеми полиуретановыми втулками идет антискрипная медная смазка? Ваш вариант ответа?. Опять Вы сравниваете втулки с сайлентблоком

Верьте во что хотитите. Смысла в данном разговоре уже

Опять Вы сравниваете втулки с сайлентблоком. Верьте во что хотитите. Смысла в данном разговоре уже.

Это противоречит всем законам физики. Штатные на 16 мм идут по каталогу, я на 14мм поставил, толщина стабилизатора в месте посадки была с износом и составила 15 мм, про ремонтные втулки ни в магазине ни на СТО не слышали.

О как!

Я уже купил и установил 14 мм, хорошо встали, от короллы сказали. На перед тоже брал на 2мм меньше, но не влезли, то ли износа нет или просто не подходят по форме…разберусь позже. Когда заказывал, в автомагазине знакомый работает подшучивали, мол не поможет, так не бывает и.

Как заменить самому передние втулки? Диагностика и переднего, и заднего стабилизатора происходит в два этапа:.

Для этого нужно заехать на яму, поднять машину на подъемнике или гидравлической стойке. Применение домкратов в таких случаях недопустимо, в целях обеспечения личной безопасности.

Признаки и причины износа втулок стабилизатора на Тойоте Камри 40

Оригинальные втулки на Камри, передние и задние, изготовлены из резины, поэтому они подвержены износу не только от нагрузок, но и просто от времени, даже в процессе щадящей эксплуатации. Эта деталь постоянно подвергается воздействию внешних факторов, которые постепенно разрушают материал и изменяют геометрию изделия.

В мануалах по сервисному обслуживанию Тойоты указано, что втулки стабилизатора должны подлежать замене уже при появлении потертостей, трещин или изменении структуры изделия, но не менее чем 1 раз в 30 000км (на практике – значительно меньше) или в 2 года. В условиях неидеального дорожного покрытия сильный урон стабилизатору и его составляющим наносится при наезде на кочки или попадании колеса в яму на высокой скорости.

На практике же, автовладельцы не вспоминают об этих деталях до возникновения люфта стабилизатора и, как следствие, ощутимых проявлений неисправности в ходовой части автомобиля. Признаками износа передних и задних втулок стабилизатора может быть:

• скрипы или щелчки, слышимые при наклонах кузова;
• вибрация в ходовой части, передающаяся на кузов авто;
• стуки при движении на небольшой скорости по мелким неровностям;
• общая неустойчивость при движении.

Появление любого из этих «симптомов» требует безотлагательного осмотра ходовой для выявления причины и ее устранения.

Как понять, что пружины пора менять

Чтобы понять, когда необходимо заменить одну или несколько рессор подвески Камри 40, примите во внимание следующие факторы:

• Неисправность пружины Камри 40 при визуальном сравнении, когда салон и багажник машины разгружены (нет груза и пассажиров). Это проверяет две передние пружины или две задние пружины, в зависимости от того, где вероятна проблема. Если разница значительная, пружина упала или лопнула и ее необходимо немедленно заменить. Иногда просадка вызвана разбитым стеклом, а сама пружина Камри 40 в отличном состоянии.
• Появление особых металлических звуков при движении по неровностям указывает на лопнувшую или треснувшую пружину. Подобные шумы и стуки по металлу наблюдаются также при выходе из строя шариковой или управляемой оси Camry.
• Низкий клиренс даже при небольшой загрузке автомобиля тоже свидетельствует о проблеме с пружинами. Обычно это происходит в задней части подвески, где колеса трутся о колесные арки во время гонок, а крылья волочатся по земле. В таких ситуациях стоит обратиться в автосервис, чтобы предотвратить критический износ шин Камри.
• Вибрации и тряска во время движения, независимо от дорожных условий, которые усиливаются по мере ускорения автомобиля. Этот знак указывает на то, что пружина полностью лопнула и ее необходимо заменить.
• Еще один признак неисправности пружины — снижение плавности хода автомобиля или значительный крен при торможении.

Обычно при возникновении этих симптомов он сразу же отправляется в автомастерскую для полной диагностики подвески, так как признаки поломки тех или иных элементов подвески Камри часто совпадают.
