Схема электрооборудования Митсубиси Лансер 9
История Митсубиси Лансер 9 и характеристики
Изначально хочется отметить, что история Mitsubishi Lancer началась ещё в 1973 году. По сей день уже вышло десятое поколение этого авто! Линейка этих японских машин стала очень популярная не только в России и Украине, но и во всех странах Европы, Америки и Азии!
За 40 лет данную автомашину было в каждых странах по-разному названо, например:
Митсубиси Лансер 9 (CS) начали производить с 2001 года и вплоть до июня 2007 г (в это время появилось 10-е поколение). Машину относят по международным классификациям к классу C. Она выпускалась в двух кузовах — седан и универсал. В 2003 и 2006 годах были проведены рестайлинговые работы. Lancer 9 выпускали с 3-мя двигателями в четырёх комплектациях:
- Оснащение Invite: CS1A — 1.3 л (82 л.с.), 1.6 л (98 л.с.).
Трансмиссия — 5-ст. МКПП, 4-ст. АКПП (были модели с вариатором).
Технические характеристики Mitsubishi Lancer 9 (седан 1.6 л):
Источник
Установка сигнала в автомобиле Mitsubishi Lancer 9
Два дня тут мучился с установкой пневмосигнала… Трудное занятие, скажу я вам… Так бы сам не купил. Но достался нахаляву, а поэтому, как не поставить новую.
Фоток немного, сразу скажу, так как крепить совершенно неудобно! Крепление компрессора на один болт, да и то врезной (типа не дырка там, а под болт, который въезжает) — поэтому как его не затяни — он все равно обратно выпадывает.

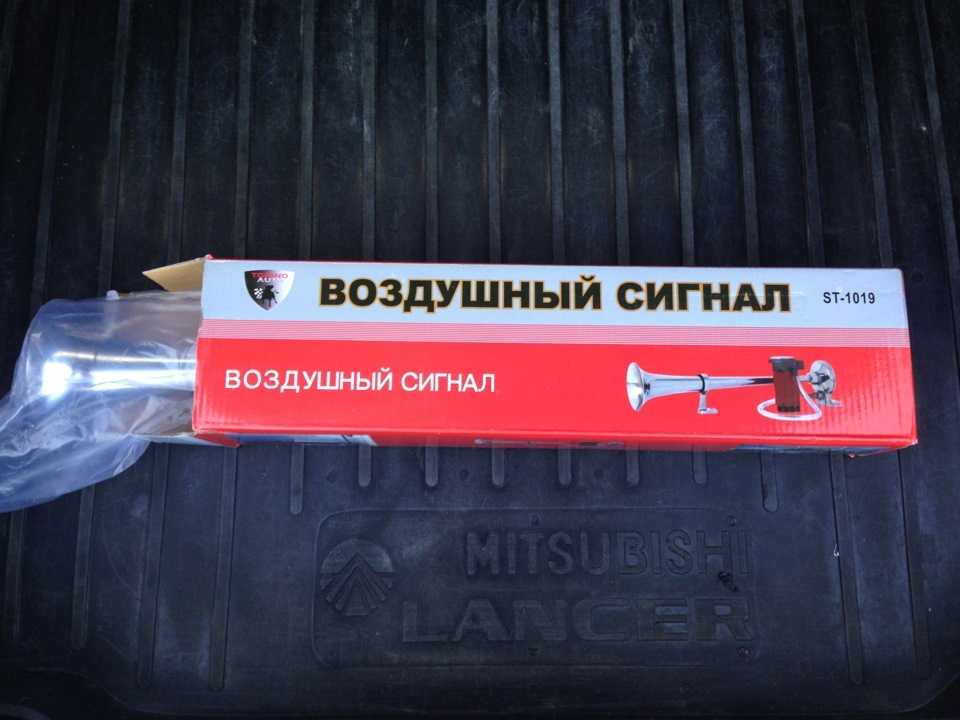

вот оно зло гудящее
Крепление дудки — отдельный разговор… одна «нога» металлическая — нормальная, а вторая — пластиковая. Естественно сразу отломилась.

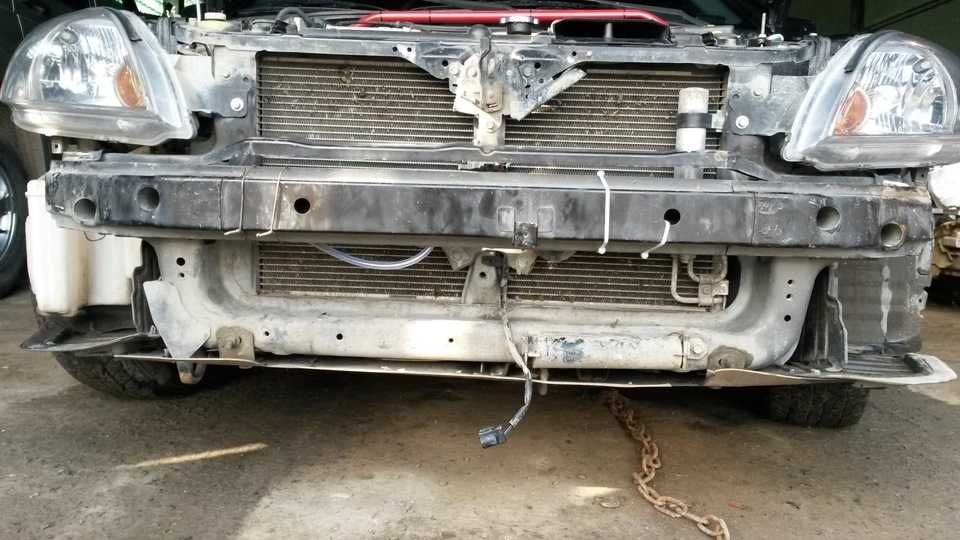

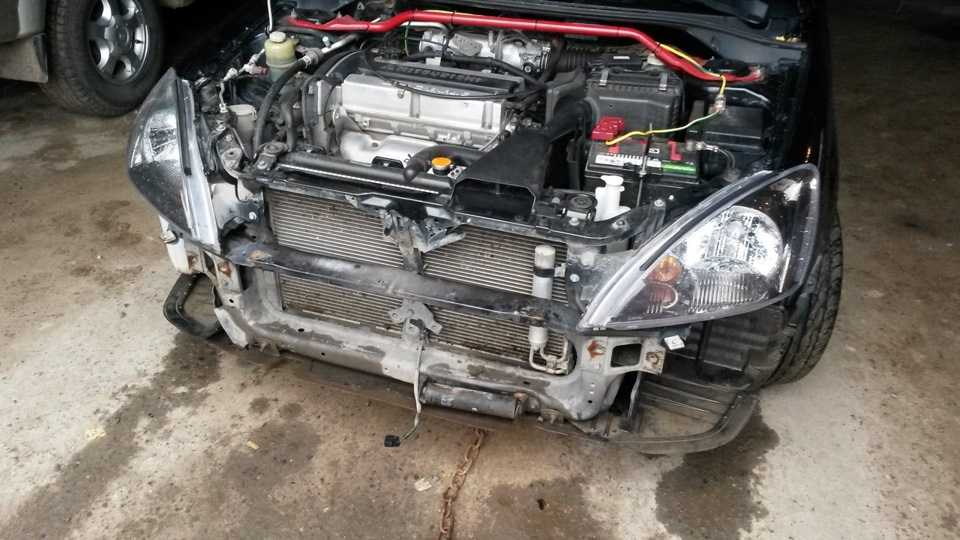

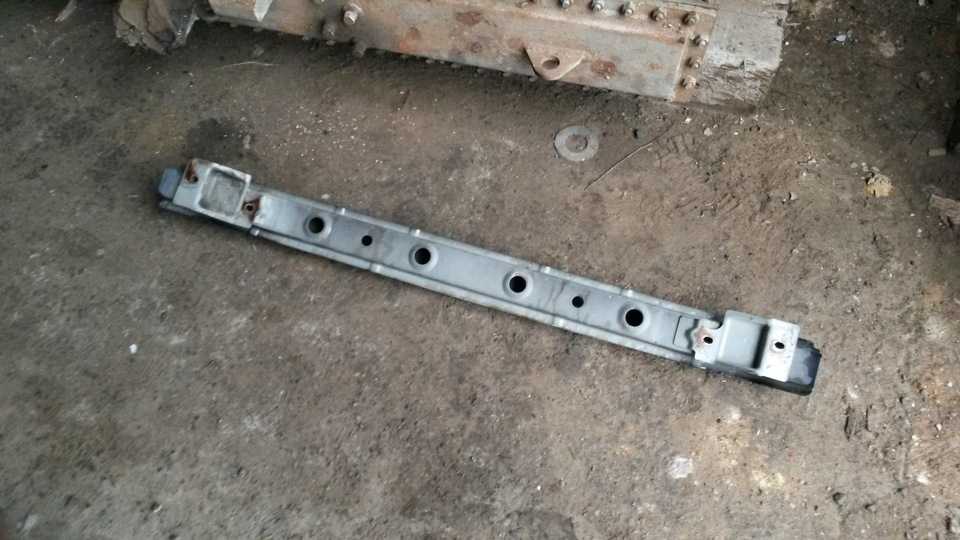

Ставить все это решил, снимая бампер. Решил крепить на отбойник, точнее за него. Туда и грязь меньше всего попадает, и вибраций ненужных не будет.
Далее на обратную сторону разметил и просверлил отверстия под болты и закрепил дудку. Компрессор с его креплением просто прикрепил металлическими хомутами из вязальной проволоки.

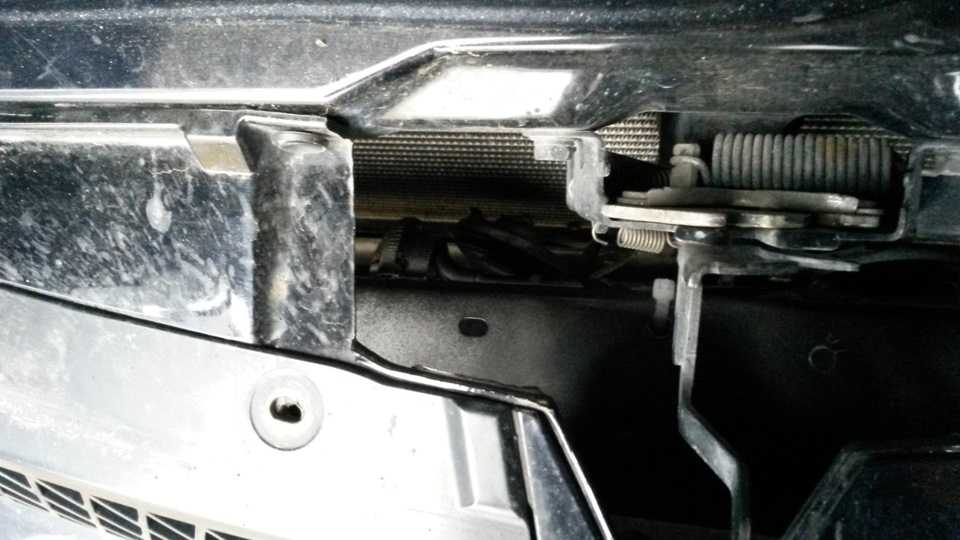

вид с другого верху

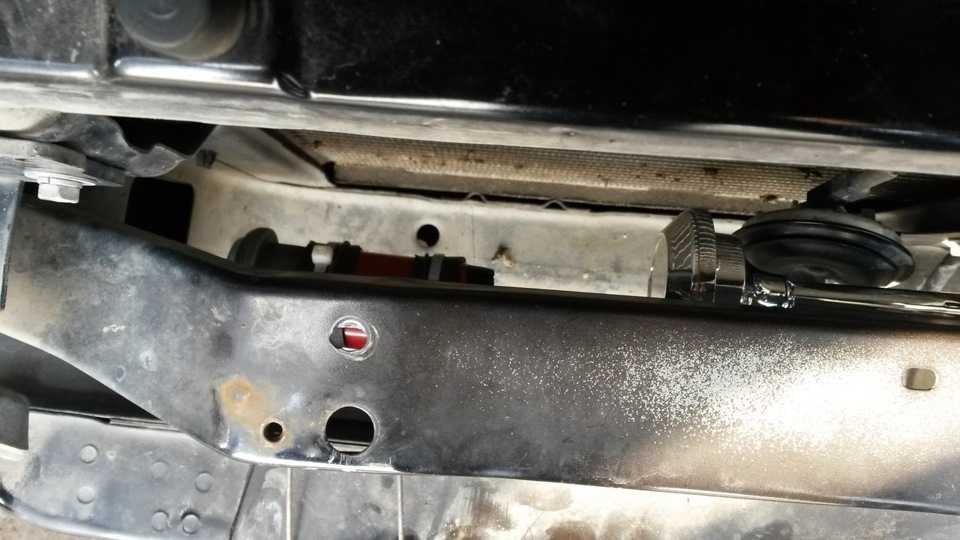

С поставленным бампером вообще почти невидно.
С подключением заморачиваться особо не стал, просто кинул плюс на компрессор с родного плюса сигналов, минус на корпус, предохранитель поставил 15 ампер. Все соединения делал через клеммы.
Проверил все это дело, гудел сигналом минуту ровно. Уши заложило. Ни одно соединение не нагрелось и пред целый — вывод — родных проводов достаточно для 15 ампер, при нормальном соединении ничего не сожжется.
Что делать, если клаксон не работает
Если клаксон на автомобиле перестал работать, самое главное — это не выезжать на дороги общего пользования. Помните, что согласно правилам дорожного движения, движение на автомобиле с неисправным клаксоном запрещена. Это напрямую связано с безопасностью движения.
Обратите внимание:
Маловероятно, что сотрудник ДПС, если остановит ваш автомобиль, будет проверять клаксон и выпишет штраф за его нерабочее состояние. Но, поскольку данное устройство напрямую влияет на безопасность движения (когда есть риск аварийного столкновения), нельзя выезжать на дороги общего пользования с неисправным клаксоном.. Определившись с тем, что на дороги общего пользования выезжать с неисправным клаксоном нельзя, можно переходить к его диагностике и ремонту
Определившись с тем, что на дороги общего пользования выезжать с неисправным клаксоном нельзя, можно переходить к его диагностике и ремонту.
Обратите внимание:
Поскольку клаксон устроен весьма просто, сценарий его диагностики и ремонта практически идентичен для разных автомобилей. Если звуковой сигнал не работает на Лада Гранта, на другом автомобиле ВАЗ, на автомобилях Ford или Opel — подойдет описанная ниже инструкция по устранения неисправности.
Руководство по устранению неисправностей контрольной лампы подушек безопасности Mitsubishi SRS
В этом руководстве вы узнаете об общих проблемах, которые приводят в действие световой индикатор подушки безопасности Mitsubishi или также известный как световой сигнал SRS.
Кроме того, вы узнаете, как самостоятельно считывать коды неисправностей SRS и сбрасывать световой сигнал подушки безопасности Mitsubishi, используя сканер Mitsubishi OBD2.
- 1 Общие причины
- 2 Что означает предупредительный световой сигнал подушки безопасности Mitsubishi?
- 3 симптомы
- 4 Как диагностировать свет подушки безопасности
- 5 Напоминание о подушке безопасности
Общие причины
Двумя наиболее распространенными проблемами, которые вызывают срабатывание подушки безопасности Mitsubishi, является неисправность часовой пружины или проблема с датчиком веса пассажира.
Полный список наиболее распространенных проблем, которые вызывают свет подушки безопасности Mitsubishi.
Что означает предупредительный световой сигнал подушки безопасности Mitsubishi?
Контрольная лампа подушки безопасности Mitsubishi остается включенной, чтобы уведомить водителя о том, что подушки безопасности могут не сработать, если вы попали в аварию. Индикатор подушки безопасности или SRS остается включенным, когда дополнительная удерживающая система (SRS) обнаруживает неисправность ,
Если подушки безопасности не срабатывают во время аварии, вы или ваши пассажиры можете получить серьезные травмы.
симптомы

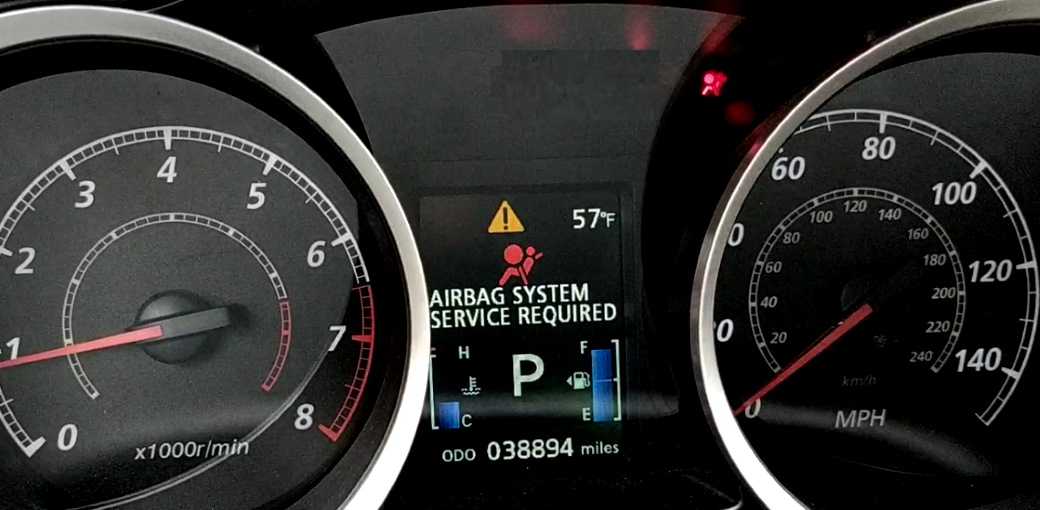

- Свет подушки безопасности Mitsubishi остается включенным
- Предупреждение: требуется обслуживание системы подушек безопасности Mitsubishi
Как диагностировать свет подушки безопасности
Инструкции, изложенные ниже, работают на любом автомобиле Mitsubishi 1996 года и более новых, включая Outlander, Galant, Mirage, Lancer, Eclipse и т. Д.
- Получить сканер подушек безопасности Mitsubishi.
- Подключите сканер к порту OBD2 под приборной панелью со стороны водителя.
- Включите зажигание и дайте сканеру включиться.
- Выберите модель Mitsubishi и год. Например 2017 Лансер.
- Выберите блок управления SRS/Airbag в главном меню.
- Выберите «Считать коды ошибок». Запишите все коды, а также убедитесь, что их нет.
- Вернитесь в главное меню и выберите Clear Fault Codes.
Коды неисправностей подушек безопасности Mitsubishi следует очищать только в том случае, если они находятся в сохраненном или прошлом состоянии. Не очищайте текущие, активные или настоящие коды без устранения проблемы. Как правило, даже если вы пытаетесь стереть действующие коды подушек безопасности Mitsubishi, они возвращаются, как только вы перезапускаете автомобиль.
Напоминание о подушке безопасности
На автомобили Mitsubishi повлияли проблемы с подушкой безопасности Takata, которые затронули многих производителей.
Если отзыв на ваш Mitsubishi повлиял, ваш дилер исправит проблему бесплатно, даже если срок гарантии истек.
Ниже приведен список автомобилей, которые были частью отзыва подушек безопасности Mitsubishi.
Даже если вашего автомобиля нет в этом списке, мы рекомендуем вам позвонить и проверить у своего дилера Mitsubishi или посетить сайт отзыва Mitsubishi.
Как починить автомобильный сигнал, инструкция к применению
Согласно ПДД РФ и представленному в них перечню неисправностей, запрещается эксплуатация автомобиля с неработающим звуковым сигналом.
Обыденная скажем так ситуация. Раннее утро, Вы за рулем своего автомобиля едите на работу и вдруг неожиданно и беззастенчиво вас «подрезает» сосед по потоку движения вклиниваясь в ваш авторяд. Ваши дальнейшие действия естественно предсказуемы, вы тут-же ударяете по тормозам и что есть силы бьете ладонью по клаксону. Но вот незадача, вместо мощного вырывающегося из недр капота автомбиля сигнала гробовая тишина. Аварии конечно же удалось избежать, но предупредить хама или просто сонного зазевавшегося водителя вам так и не удалось. Утро началось не очень хорошо, как вы это заранее планировали.
Разумеется, бывают варианты и ситуации гораздо хуже, когда неработающий звуковой сигнал приводил к действительно трагичным последствиям. Выбежавший на дорогу невнимательный пешеход, или выехавший велосипедист, или того хуже, любой подросток и совсем маленький ребенок… Жуткая ситуация, чего там скрывать, которой могло бы и не произойти, работай в этот момент на машине звуковой сигнал.
В этой статье уважаемые читатели мы разберёмся, как можно самостоятельно починить сигнал. Приступим.
Как правило, схема такого звукового сигнала состоит из следующих элементов: -из самого сигнала, из выключателя, из предохранителя и реле. Напряжение аккумуляторной батареи подается через предохранитель на обмотку реле и на контакты. При нажатии на звуковой сигнал срабатывает реле и замыкается электрическая цепь, а далее срабатывает звуковой сигнал. В некоторых автотранспортных средствах такое реле не используется, а значит напряжение подается непосредственно через выключатель звукового сигнала прямо на клаксон. В этой статье дорогие друзья мы с вами рассмотрим возможности, как можно проверить и починить самому каждый из компонентов этой несложной системы.
Схема электрооборудования Митсубиси Лансер 9
История Митсубиси Лансер 9 и характеристики
Изначально хочется отметить, что история Mitsubishi Lancer началась ещё в 1973 году. По сей день уже вышло десятое поколение этого авто! Линейка этих японских машин стала очень популярная не только в России и Украине, но и во всех странах Европы, Америки и Азии!
За 40 лет данную автомашину было в каждых странах по-разному названо, например:
Митсубиси Лансер 9 (CS) начали производить с 2001 года и вплоть до июня 2007 г (в это время появилось 10-е поколение). Машину относят по международным классификациям к классу C. Она выпускалась в двух кузовах — седан и универсал. В 2003 и 2006 годах были проведены рестайлинговые работы. Lancer 9 выпускали с 3-мя двигателями в четырёх комплектациях:
- Оснащение Invite: CS1A — 1.3 л (82 л.с.), 1.6 л (98 л.с.).
Трансмиссия — 5-ст. МКПП, 4-ст. АКПП (были модели с вариатором).
Технические характеристики Mitsubishi Lancer 9 (седан 1.6 л):
Источник
Может, все дело в кнопке?
Если у вас есть «аварийная» кнопка на вашем брелоке дистанционного управления, вы можете с ее помощью проверить, работает ли цепь сигнала. Если она заставляет срабатывать звуковой сигнал, но сигнал не срабатывает, когда вы нажимаете на кнопку, проблема в кнопке сигнала или проводах от нее к реле. Каждый современный автомобиль имеет аварийную воздушную подушку безопасности (AIRBAG), которая располагается в середине рулевого колеса. Эта подушка, если неправильно с ней обращаться, может расширяться с убийственной силой. Даже статическое электричество от трения одежды о сиденье может заставить ее сработать. И кнопка сигнала (или сигналов) обычно прикреплена к верху кожуха воздушной подушки. Это означает, что вам понадобится опытный техник, чтобы вынуть аварийную подушку для вас и затем установить ее на место после того, как починят звуковой сигнал. Он может протестировать систему подушки, чтобы убедиться, что она сработает тогда, когда нужно, и не взорвется, когда никто не ждет. Аварийную воздушную подушку следует вынуть, чтобы получить доступ к токосъемникам или круглой пружине, которая несет напряжение вверх по вращающейся рулевой колонке от реле к кнопке сигнала.
Часовая пружина позволяет рулевому колесу поворачиваться на несколько оборотов, сохраняя при этом электрическое соединение с системой проводки автомобиля.
Если вам нужно получить к ней доступ, мы рекомендуем обратиться за помощью к технику в сервисе, который имеет практические навыки и инструкции по эксплуатации, в которых данная процедура описана в деталях. Между прочим, неисправная круглая пружина, которая случайно замыкает на заземление, чаще всего становится причиной случайного самостоятельного срабатывания звукового сигнала. На более старых автомобилях можно сделать следующее: зажмите провод от кнопки сигнала около реле, подсоедините внахлест дополнительный провод к нему (и обмотайте место сращивания изолентой). Подведите дополнительный провод к отдельной универсальной кнопке сигнала, которую вы можете установить на приборном щитке или на консоли. Это не очень красиво выглядит, и вам придется запомнить, что теперь кнопка в другом месте, но стоит это всего несколько десятков рублей. Опубликовано: 15 августа 2014
Не работает клаксон лансер 9

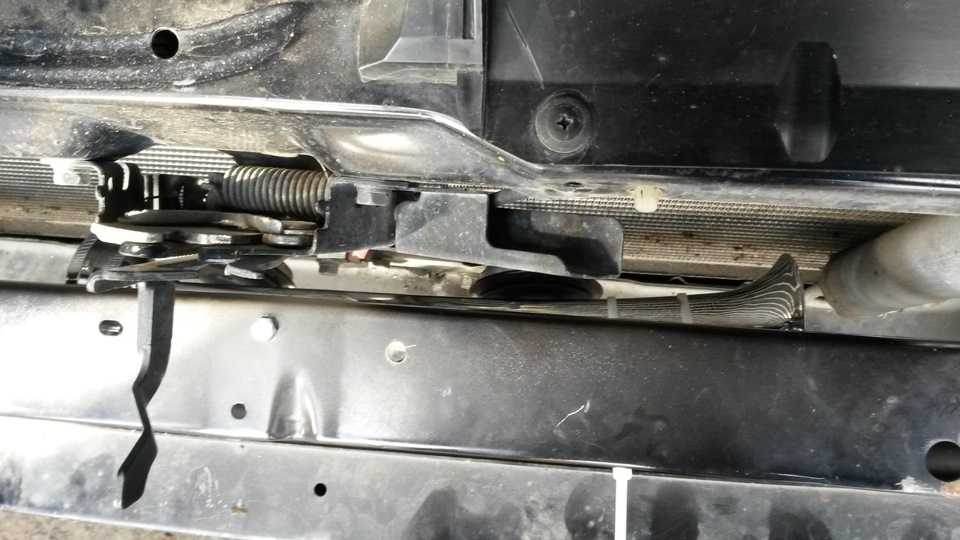

Звуковые сигналы находятся под облицовкой радиатора и крепятся металлическими планками к кронштейну, соединенному со стойкой радиатора болтами.

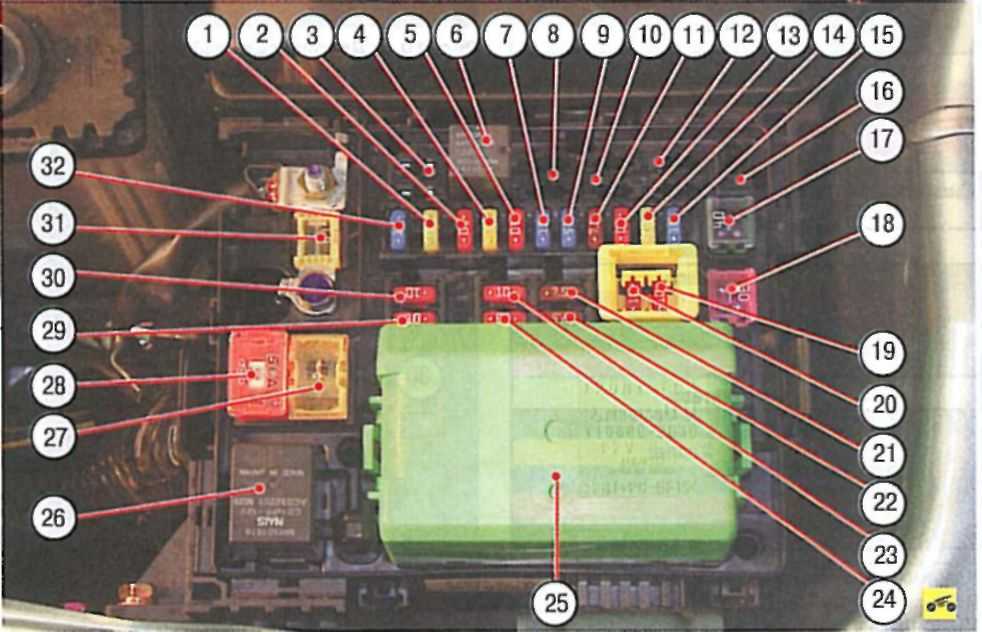

Рис. 10.1. Монтажный блок, размещенный в моторном отсеке.
Цепь питания звуковых сигналов управляется реле (поз. 6) и защищена плавким предохранителем (поз. 2).
Вам потребуются: отвертка с крестообразным лезвием, пассатижи, ключ «на 12».
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
3. Выверните болт крепления планки сигнала верхнего тона к кронштейну, снимите сигнал с кронштейна.
4. . и отсоедините от его вывода колодку жгута проводов.
5. Аналогичную операцию проделайте для сигнала нижнего тона.
6. При необходимости отверните гайку и снимите планку со шпильки крепления сигнала.
7. Зачистите окисленный вывод сигнала.
8. Удерживая регулировочный винт от проворачивания, ослабьте затяжку контрящей гайки регулировочного винта.
9. Подсоедините колодку с проводом к выводу сигнала.
10. Нажмите выключатель звукового сигнала и, проворачивая регулировочный винт в соответствующую сторону, добейтесь громкого и чистого звучания сигнала. Если этого не удалось сделать, замените звуковой сигнал.
Несмотря на то, что использование звукового сигнала в населённых пунктах запрещено, следить за исправностью этого прибору нужно. Его применение может понадобиться в экстренной ситуации, поможет избежать создания аварийной ситуации. Провести первичную диагностику совсем не сложно, высшего образования не потребуется. Подскажем алгоритм поиска неисправности для тех, кто сталкивается с такой проблемой впервые.
В первую очередь следует обратить внимание на исправность предохранителя в цепи питания звукового сигнала. Он находится в монтажном блоке моторного отсека
Его номер 2, он рассчитан на ток силой 10 Ампер. Под его защитой находится один единственный прибор, это звуковой сигнал. Предохранитель можно заменить новым, если отсутствует автомобильный тестер или другой измерительный прибор. Некоторые владельцы проверяют схему, где «Клаксон» включается через электромагнитное реле. Оно также может оказаться неисправным
Далее следует проверить исправность сигнала, это также довольно просто. Попробуйте подключить его непосредственно к аккумуляторной батарее. Его включение укажет на наличие неисправности в проводке, кнопке включения, а отсутствие даст основание считать его нерабочим. Некоторым умельцам удаётся отремонтировать неисправный прибор, но большая часть владельцев просто меняет неисправный прибор новым. Иногда причиной может быть плохой контакт корпуса «клаксона» с массой машины.
Источником неисправности может быть кнопка его включения, которая расположена в рулевом колесе. Именно из-за неё чаще всего происходит отказ в работе «клаксона». Для проверки следует снять пластиковые накладки кожуха рулевого колеса. Среди большого количества проводов отыщите разъём с проводом чёрного цвета, это тот который нужен для проверки. Отключите его и замкните на корпус. Должен сработать сигнал, что подтвердит отказ кнопки включения.
Проверить работу кнопки сложно, кроме знаний электротехники, нужен специальный инструмент, автомобильный тестер. Для проверки следует разобрать рулевое колесо, а это небезопасно, так как там находится подушка безопасности. Чтобы она не сработала раньше времени, отключают аккумуляторную батарею перед началом работы. После манипуляций гаечными ключами, электродрелью со сверлом, достают кнопку включения. Она представляет собой две медные пластины с перфорированной перегородкой между ними. Пластины могут быть выгнутыми, что будет причиной отказа работы сигнала.
Звуковой сигнал на Митсубиси Лансер отказывает редко. В первых 6-8 лет эксплуатации замена непосредственно клаксона производится редко и только в случаях: попадания автомобиля в дорожно-транспортное происшествие; частичного затопления авто; после ремонтов других агрегатов двигателя.
Другие проблемы
Проблемы с чтением носителей информации возникают не менее часто, чем сложности с включением. Устранить их можно самостоятельно.
Нет звука либо фонит
Такая проблема может быть вызвана несколькими причинами, самыми распространенными среди которых являются:
- Отсутствие сигнала. В таком случае звук пропадает или теряет громкость. Решить проблему помогает проверка импульса высокого уровня, подаваемого четвертым контактом IC901. Если сигнала нет, необходимо заменять контроллер. Если при запуске двигателя и регулировке громкости звук исчезает, нужно осмотреть контакты усилителя.
- Отсутствие напряжения на базе. В таком случае звук фонит или полностью пропадает при попытках увеличить громкость. Эту неполадку определяют путем проверки баз вольтметром. Если тестируемый параметр равен нулю, необходимо заменить транзисторы.
- Поломка кнопки Mute. Изменение качества звука в таком случае связано с неисправностью контроллера. При возникновении проблем с регулировкой громкости нужно проверить транзистор Q802.
- Перегорание микросхем усилителя. Если звук отсутствует, необходимо осмотреть все кабели, соединяющие этот модуль с магнитофоном. Ремонт подразумевает замену конденсаторов и микросхем.
Не читает диск, флешку или диск застрял
При эксплуатации автомагнитолы могут возникать следующие проблемы с чтением информации:
- Невозможность распознавания диска. Возникает при повреждении лазерной головки, связанном с тряской автомобиля. Замена этой детали помогает решить проблему.
- Невозможность чтения флешки. В первую очередь нужно проверить наличие световой индикации на накопителе. Если она присутствует, разъем исправен. После этого проверяют соответствие типа флешки параметрам магнитолы. Аудиоустройства старого образца могут не читать накопители большого объема. Проблемы возникают и при повреждении программного обеспечения. Решаются они путем перепрошивки магнитолы.
- Застревание диска. Связано с поломкой мотора, прижимного валика или датчиков. Детали рекомендуется заменить.
Устройство греется
Магнитола перегревается и самостоятельно выключается при неправильном подключении системы питания. Необходимо проверить провод, возможно, он отошел или повредился. Кабель нужно заменить полностью. Не работает магнитола в машине и при недостаточной вентиляции. Эта проблема свойственна бюджетным аппаратам, к возникновению существенных неисправностей она не приводит. Если система перегревается часто, нужно обустроить систему вентиляции.
Источник
Предохранитель в порядке
Теперь вам нужна 12-вольтовая диагностическая лампа или вольтметр. Вы также должны найти руководство по эксплуатации или, по крайней мере, графическое изображение электрической цепи сигнала.
Начните с проверки на 12 вольт соединителя сигнала.
Воспользовавшись простым вольтметром, исследуйте соединитель сигнала, есть ли 12-вольтовое напряжение, когда нажимаете на кнопку сигнала и зажигание включено.
Одна ветвь цепи поддерживается автомобильной металлической рамой, так что вам нужно проверить между хорошей точкой заземления и соединителем проводки к сигналу. Если нет напряжения на соединителе, проверьте реле сигнала.
Проверьте12-вольтовое напряжение на реле сигнала, когда зажигание включено. 1 – диагностическая лампа. 2 – разъем реле сигнала.
Реле сигнала переключает ток высокого напряжения к звуковым сигналам по сигналу от кнопки с током низкого напряжения в рулевом колесе. Это простое, однополярное реле на одно направление (SPST), упакованное в маленькую металлическую или пластмассовую коробочку с пятью соединителями с лепестковыми зажимами. Если вам не повезло, на вашем двигателе установлено реле, которое встроено в коробку предохранителей большего размера, которые также контролируют несколько других функций на вашем автомобиле, такие как фары или сигналы поворота. Эта деталь намного более дорогая. Проконсультируйтесь с инструкцией по эксплуатации, где находится реле, так как оно, как и блок предохранителей, может находиться почти везде под капотом или под приборным щитком – и не обязательно рядом с блоком предохранителей.
Реле звукового сигнала повышает низкое напряжение тока, идущего от кнопки сигнала, до более высокого, нужного для работы звуковых сигналов. 1– аккумулятор. 2 – звуковой сигнал. 3 –замыкаемые контакты. 4 – кнопка сигнала. 5 – катушка реле. 6 – реле.
Простое SPST-реле должно иметь постоянное питание током в 12 вольт к нему, подводящий провод, который идет через жгут проводов к звуковому сигналу, другой подводящий провод, который идет к переключателю сигнала в рулевом колесе, и заземление. Проверьте, чтобы напряжение подходило к двум выводам реле и выходило из него через другие два вывода, когда нажимаете на переключатель. Если нет, попробуйте заземлить подводящий провод, который идет к кнопке сигнала, чтобы заставить реле втянуться. Если сигнал гудит, реле в порядке, но кнопка сигнала или его проводка неисправны. Вы сможете просто заменить реле, если проблема в нем. В противном случае вам придется проделать серьезную диагностическую работу, чтобы отыскать разомкнутую цепь.
Замена стеклоподъемника Митсубиси
Профессиональная замена стеклоподъемника Мицубиси позволяет оперативно устранить поломки, гарантируя при этом высокое качество выполняемых работ. Любители, которые часто берутся за самостоятельное устранение неисправностей, допускают ошибки, влекущие за собой новые расходы и обращение к специалистам. Даже самое тщательное изучение всех технических тонкостей процесса ремонта и особенностей каждого механизма не страхует вас от основных ошибок, поэтому лучше всего доверять все работы профессионалам из сервис-центра.
Очень часто замена стеклоподъемника Mitsubishi заключается в замене тросика, который в процессе частого открывания и закрывания окон истончается и попросту обрывается. Данная операция проста в исполнении и не требует наличия специализированного инструмента
При этом важно выбирать оригинальные комплектующие, которые отличаются высоким качеством и надежностью
Выполняя такую операцию, как замена стеклоподъемника Митсубиси, необходимо тщательно проверять состояние всех деталей – это позволит вам обезопасить себя от скорой вторичной поломки, что сэкономит ваше время и деньги. При выходе из строя рычагов (механический привод) или кнопки (электрический привод) просто осуществляется замена данных комплектующих на новые.
Стоит отметить, что данная поломка наблюдается крайне редко. В условиях нашего сервисного центра для вас доступна замена стеклоподъемника Mitsubishi.
Механики обладают огромным опытом выполнения данных видов работ, быстро определяют причину поломки, подбирают запчасти для их устранения или устанавливают новые механизмы взамен выведенных из строя. Целые запчасти проходят тщательный осмотр, с их поверхности необходимо удалить остатки смазочных материалов, а после установки на свои места и завершения ремонта необходимо выполнить повторную смазку.
У нас производится замена блока стеклоподъемника Митсубиси, полностью соответствующая принятому регламенту. Механики очень тщательно подходят к вопросу ремонта, грамотно подбирают новые механизмы и выполняют их установку в соответствии с установленной последовательностью действий.
При этом мы предлагаем гарантию на предоставленные услуги и замененные запчасти, а также выполняем все виды работ по довольно привлекательным расценкам. У нас действуют лучшие условия ремонта для всех владельцев автомобилей данной марки.
Митсубиси Лансер 9 предохранители и реле
Mitsubishi Lancer 9 го поколения производился в 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. Наибольшую популярность получил седаны с бензиновыми двигателями объёмом 1,3 1,6 и 2,0 л и дизельные универсалы объёмом 1,8 л. В Японии известен под названием Lancer Cedia. В данной публикации мы покажем описание предохранителей и реле Митсубиси Лансер 9 со схемами блоков и фото-примерами исполнения. Отметим предохранитель прикуривателя.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Блок в салоне
Он расположен за перчаточным ящиком в нижней части панели приборов.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,1,0,0 —>
Схема
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
Описание предохранителей
p, blockquote 10,0,0,0,0 —>
| 1 | 10A Система зажигания |
| 2 | 7,5А Комбинация (панель) приборов |
| 3 | 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач |
| 4 | 7,5А Система поддержания скорости |
| 5 | 7,5A Система кондиционирования |
| 6 | 7.5A Пульт управления наружными зеркалами |
| 7 | 20A Очистители и омыватели, Электронный блок управления освещением |
| 8 | 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса |
| 9 | 15A Прикуриватель |
| 10 | Резерв |
| 11 | 7,5A Электропривод зеркал |
| 12 | 7,5A АБС |
| 13 | 10A Аудиосистема, Радио |
| 14 | 15A Очиститель /омыватель заднего стекла |
| 15 | 15A Диагностический разъем |
| 16 | 10A Задний противотуманный фонарь |
| 17 | Резерв |
| 18 | 10A Лампы освещения салона |
| 19 | 30A Электродвигатель вентилятора отопителя |
| 20 | 30A Обогреватель заднего стекла |
| 21 | 20A Электродвигатель привода люка |
| 22 | 10A Подогреватель сидений |
| 23 | 10A Насос охлаждения промежуточного охладителя турбо компрессора |
| 24 | Резерв |
Расшифровка реле
- Реле топливного насоса (1)
- Реле подогрева передних сидений
- Реле топливного насоса (2)
- Реле розетки для подключения дополнительного оборудования
- Реле задних противотуманных фонарей
- Реле электро стекло подъемников
- Реле электродвигателя вентилятора отопителя
- Реле обогревателя заднего стекла
Блоки под капотом
Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и блока с реле
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Фото пример
p, blockquote 15,1,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
Основной блок
Схема
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
Назначение предохранителей
p, blockquote 20,0,0,0,0 —>
| 1 | 60A Блок предохранителей/ реле приборной панели 80А Батарея |
| 2 | 50A Электродвигатель вентилятора системы охлаждения |
| 3 | 60A Система ABS |
| 4 | 40A Цепи замка зажигания |
| 5 | 30A Электропривод стеклоподъемников |
| 6 | 15A Противотуманные фары |
| 7 | 15A/20A Подогреватель сидений |
| 8 | 10A Звуковой сигнал |
| 9 | 20A Система управления двигателем |
| 10 | 10A Электромагнитная муфта компрессора кондиционера |
| 11 | 15A Стоп-сигналы |
| 12 | 15A Обогреватель лобового стекла |
| 13 | 7,5А Генератор |
| 14 | 10A Аварийная сигнализация |
| 15 | 20A Электронный блок управления КПП |
| 16 | 10A Дальний свет правой фары |
| 17 | 10A Дальний свет левой фары |
| 18 | 10A Ближний свет правой фары |
| 19 | 10A Ближний свет левой фары |
| 20 | 7,5A Задний фонарь (правый) |
| 21 | 7,5A Задний фонарь (левый) |
| 22 | 10A Лампы освещения салона |
| 23 | 10A Аудиосистема |
| 24 | 15A Топливный насос |
| 25 | 15A Разъем питания дополнительного оборудования |
Обозначение реле
- Резерв
- Реле обогревателя лобового стекла
- Реле разъема питания дополнительного оборудования
- Реле звукового сигнала
- Реле противотуманных фар
- Реле электродвигателя вентилятора системы охлаждения
Блок с реле
Схема
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,1,0 —>
Описание
- Реле электромагнитной муфты компрессора кондиционера
- Реле системы управления двигателем
- Реле электронного блока управления КПП
- Реле зажигания
- Реле блока управления дроссельной заслонкой
- Резерв
- Резерв
Главный предохранитель
Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Дополнительная информация
p, blockquote 27,0,0,0,0 —>
p, blockquote 28,0,0,0,0 —>
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
p, blockquote 29,0,0,0,0 —>
МОНТАЖНЫЕ БЛОКИ
Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.
Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.
Рис. 10.1. Монтажный блок, размещенный в моторном отсеке
РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1).
Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).
В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:
1–предохранитель 15 А (цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар);
2–предохранитель 10 А (цепь звукового сигнала и реле его включения);
3–место под реле передних противотуманных фар;
4–предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);
5–предохранитель 10 А (цепь компрессора кондиционера);
6–реле включения звуковых сигналов;
7–предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);
8–резервное место под реле;
9–предохранитель 15 А (разъем для дополнительных электроприборов);
10–резервное место под реле;
11–предохранитель 7,5 А (цепь обмотки возбуждения генератора);
12–резервное место под реле;
13–предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);
14–предохранитель 20 А (цепь блока управления соленоидами автоматической
15–предохранитель 15 А (цепь топливного насоса);
17–плавкая вставка 40 А (цепь замка зажигания);
18–плавкая вставка 30 А (цепь электростеклоподъемников);
19–предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);
20–предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);
21–предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов,
выключатель противотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);
22–предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);
23–предохранитель 10 А (цепь правой фары);
24–предохранитель 10 А (цепь левой фары и электрокорректора света фар);
25–электронный блок управления освещением;
26 – реле включения электродвигателя вентилятора;
27 –плавкая вставка 60 А (электронный блок управления АБС);
28–плавкая вставка 50 А (цепь контроллера вентилятора);
29–предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);
30 –предохранитель 10 А (цепь правой фары);
31–плавкая вставка 60 А (цепь зарядки АКБ);
32–предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).
Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).
ЦВЕТ КОРПУСА ПРЕДОХРАНИТЕЛЯ И ЕГО СООТВЕТСТВИЕ НОМИНАЛУ
**Предохранитель увеличенного размера по сравнению с остальными.
Рис. 10.2. Дополнительный монтажный блок, расположенный в моторном отсеке
Рис. 10.3. Монтажный блок, размещенный в салоне автомобиля
Таблица 10.1 ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА, НАХОДЯЩЕГОСЯ В САЛОНЕ АВТОМОБИЛЯ
