Рулевые тяги митсубиси лансер 9: замена

Характерные признаки неисправности рулевого управления в целом:

— различные внештатные стуки в рулевом управлении;

— характерное биение руля;

— стук при повороте руля;

— увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании

– неисправности рулевого наконечника;

— рулевое колесо стало туго вращаться;

— автомобиль во время движения начинает менять прямое направление движения. Один из этих признаков присутствует, значит, пора на диагностику рулевого управления

При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

— перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм. Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять. — Проверить затяжку хомута регулировочной муфты на боковой тяге. — Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

Замена рулевых тяг и рычагов передней подвески

Mitsubishi Lancer IX / Рулевое управление, Ходовая

Пробег автомобиля Mitsubishi Lancer IX приблизился к пробегу 90 тысяч километров, поэтому в ходе осмотра передней подвески были приговорены под замену рулевые тяги, стойки стабилазатора и сайлентблоки рычагов.

Чтобы не мучиться с выпрессовкой и запрессовкой сайлентблоков, было принято решение купить неоригинальные рычаги. Также были приобретены рулевые тяги с наконечниками фирмы 555, хорошо зарекомендовавшей себя.

Приступим к замене рулевых тяг и рычагов

1. Смачиваем все соединения WD-40, чтобы было легче откручивать:

2. Потом откручиваем стойку стабилизатора и три болта крепления рычага. Крепление шаровой сделано в виде зажима, его необходимо раскрутить и вытащить болт, иначе палец шаровой не вылезет. В нашем случае стойка стабилизатора открутилась так:

3. С шаровой проблем не было, после нескольких постукиваний молоточком палец вышел легко. Потом освободив рычаг вытаскиваем его (это не сложно, порядок снятия виден на месте и трудностей не вызывает). Открывается такая картина:

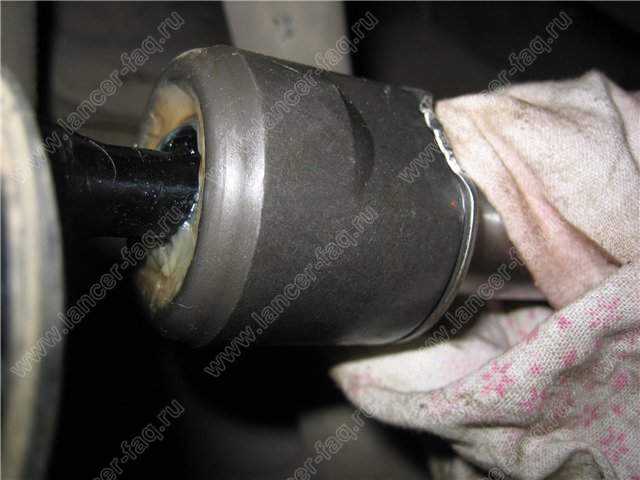

4. После снятия рычага окрывается хороший доступ к рулевой тяге. Состояние пыльника:

5. Дебильный хомут:

6. Далее расслабляем оба хомута, смещаем их в стороны от пыльника и стягиваем сам пыльник с корпуса рейки, сдвигаем его в сторону колеса.

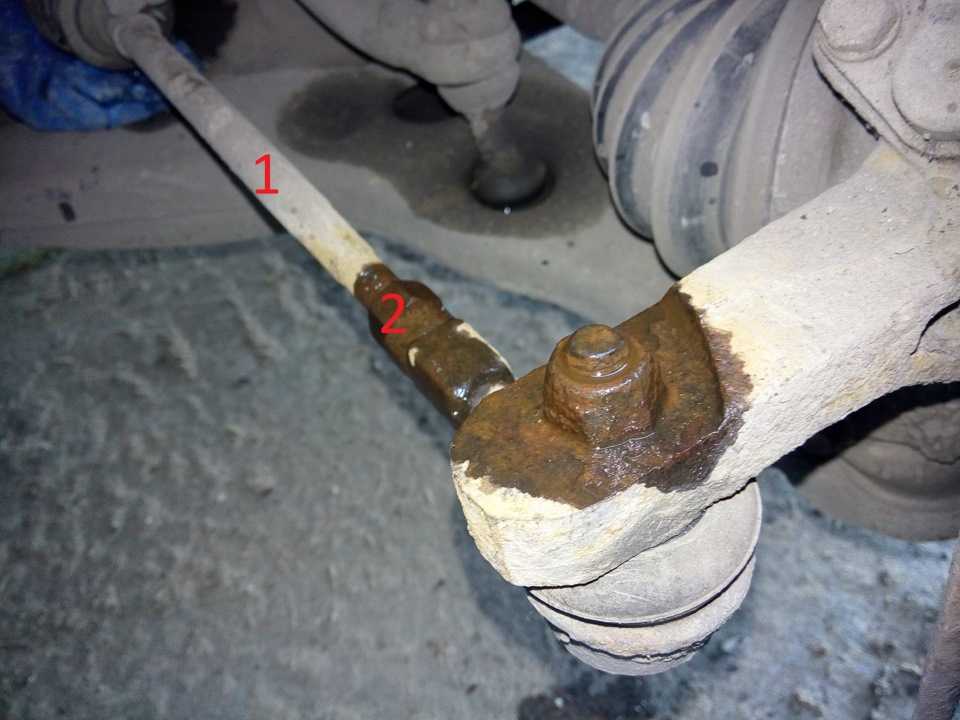

7. Открывается хороший обзор на крепление тяги к рейке. Виден так же злополучный шарнир, который собственно и начинает постукивать по мере износа.

8. Далее откручиваем гайку крепления рулевого наконечника и расслабляем место скручивания наконечника с тягой (если на новых тягах не будет контровочной гайки (а её точно не будет), то придется снимать со старой).

9. Разжимаем стопорную шайбу и откручиваем гайку рулевой тяги:

10. ПРИМЕЧАНИЕ: если стойка стабилизатора не снимается и её нужно отпиливать, то сделайте это до снятия рулевой тяги! Иначе грязь будет лететь на зеркало вала рейки. В нашем случае пришлось тщательно закрывать тряпочками.

11. Ну вот, все готово для установки новых тяг. На новые тяги одевается пыльник с малым хомутом, потом накручиваются наконечники. Разжимаем большой хомут и ставим его на рейку (можно использовать старый хомут т.к. он ещё вполне годен), главное не забыть про хомут, а то придется снимать тягу.

12. Далее прикручиваем тягу к рейке, не забыв про стопорную шайбу. Закрутили гайку, загнули края стопорной шайбы и закрепляем наконечник в ступице. После этого одевается пыльник и зажимаются хомуты.

13. После установки рулевых тяг ставятся рычаги, тут проблем нет все ставится легко.

14. Стойки стабилизатора ставятся легко если машина находится в горизонтальном положении. Для этого не одевая колесо подставляем под шаровую опору рычага подставку и опускаем домкрат до требуемой высоты, после чего собираем стойки стабов. Степень затяжки определяется высотой торчащего из гайки края болта (сколько миллиметров должно быть не помню, посмотрите в книге). Вот собственно и все!

От себя совет. На все резьбовые соединения наносим молибденовую смазку, это позволит избежать применения болгарки при следующей замене.

В отчете использовались материалы автора «Паша (p-tone)», за что ему большое спасибо!

Замена рулевой рейки Mitsubishi Lancer 9

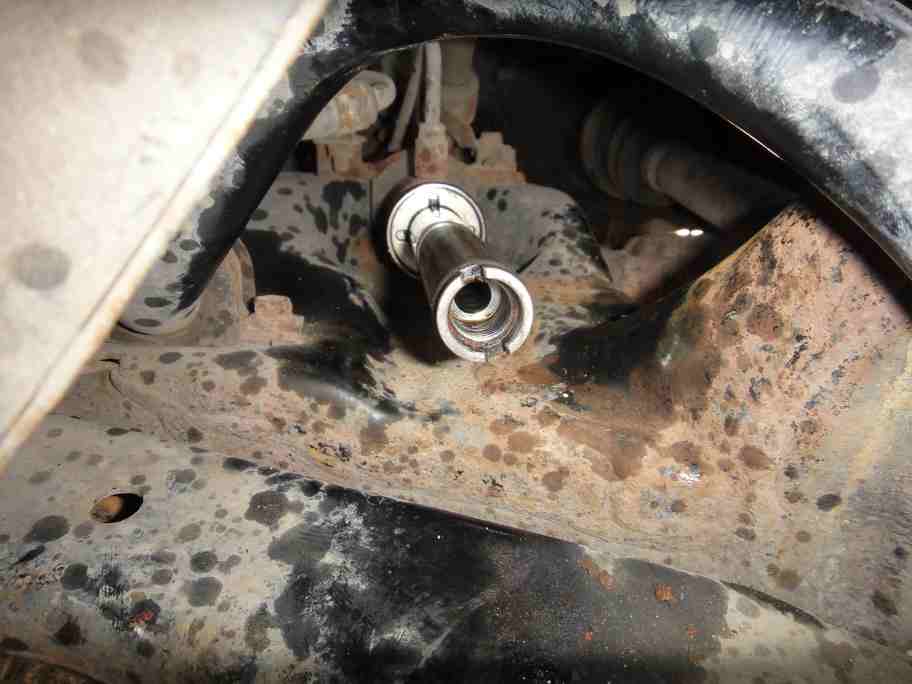

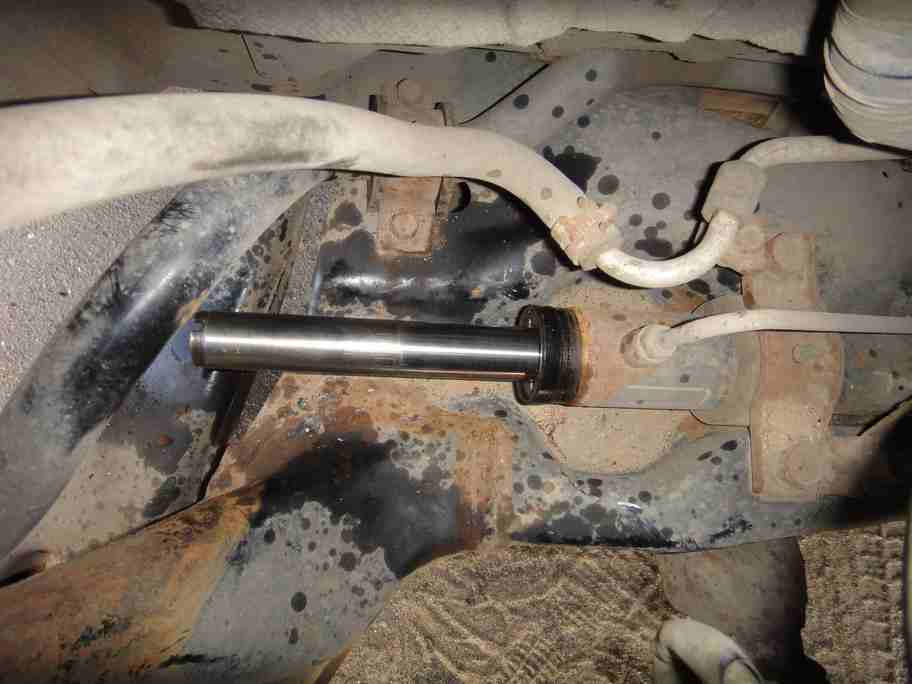

Для того, чтобы демонтировать неисправную рулевую рейку необходимо снять подрамник, который крепится шестью болтами. Также следует открутить рычаги, стойки стабилизаторов – всё это ограничивает доступ к рулевой рейки. Кроме того, следует отсоединить все шланги, идущие от гидроусилителя руля.

Для того, чтобы произвести регулировку, следует:

Установить руль в исходное положение;
Очистить регулировочный винт, установленный на рулевой рейке (на фото), от скопившейся там грязи;

Поставить метку на регулировочном винте и контргайке;
Ослабить контргайку с помощью молотка и неострого зубила;
Зафиксировать ключом (на 41 мм) контргайку и одновременно с этим произвести закрутку шестигранником регулировочного винта с моментом 23 Н/м, а затем отпустить его на 30 градусов;
Далее следует убедиться в отсутствии стука, лёгким поворачиванием руля;
Затем рекомендуется завести двигатель и прокрутить руль в крайние положения и если рейка не закусывает, зажать контргайку, удерживая при этом регулировочный винт (руководствуясь метками).

Рулевая тяга – ее функции и уязвимости

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес. Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо резьбовое окончание с одной стороны и рулевой наконечник с другой. Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу. Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях.

Рулевой привод в свою очередь, необходим для передачи на управляемые колеса автомобиля усилия от рулевого механизма, при этом обеспечивая поворот на неодинаковые углы. Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления. Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса.

При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса. Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно продольной оси автомобиля и длины рулевых тяг. Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон.

Другими словами удается развернуться на дороге, скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена. Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги. Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

Виды рулевых тяг Митсубиси Лансер

Автовладельцам не надо говорить о том, что на рынке представлены не только оригинальные рулевые тяги, но и аналоги, которые по стоимости куда приятнее. Но стоит отметить, что их качество не всегда остается на высоком уровне. С этим следует разобраться подробнее.

Про оригинальные запасные части особо говорить не приходится, так как здесь всегда имеется соответствующая маркировка и надписи на упаковке. Не лишним будет проверить сертификаты соответствия от производителя. Но вот так называемые «заменители», способны сотворить много проблем в период эксплуатации. Можно привести некоторые компании-производители и страну изготовления детали:

JapanParts, Ashika – Италия.
Mapco, Stellox, Flennor – Германия.
Profit – Чехия.
Yamato, Sakura – Япония.
Fenox – Беларусь.

По отзывам однозначного лидера выделить нельзя. Все они могут работать долго или выйти из строя через считанные километры пути. Но все же большее предпочтение отдается немецкому производству, а также местному японскому, где и осуществляется выпуск самих транспортных средств.

https://youtube.com/watch?v=PtT51XA8cOM

Как определить что наконечник требует замены

В первую очередь при неисправном рулевом наконечнике будет слышен посторонний стук в передней части автомобиля. При движении по мелким неровностям, мелким ямкам будет слышен металлический стук.

Чтобы определить требуется ли замена рулевого наконечника на Лансер 9 следует визуально осмотреть сам наконечник. Если на пыльнике шарнира наконечника обнаружен надрыв либо порез, такой наконечник нужно менять. Пыль и влага будет попадать в шарнир наконечника, что приведет к его быстрому выходу из строя.

У рулевого наконечника требующего замены будет чувствовать люфт, при повороте рулевого колеса. Чтобы проверить есть ли люфт достаточно слегка покачать рулем. Если будет чувствовать биение, значит одна из причин рулевые наконечники.

Распространённые неисправности рулевой рейки и методы их устранения

Ключевым фактором износа рулевой рейки является некачественное дорожное покрытие, которое способствует быстрому износу всех её элементов. К часто встречающимся поломках данного агрегата можно отнести:

Автомобиль непредсказуемо ведёт себя на дорогое, его «кидает». Всему виной – несоответствие угла поворота руля к углу поворота управляемых колёс, которое возникло из-за неисправной крестовины рулевого вала, неверно отрегулированной рулевой рейки, износа элементов подвески (сайлентблоков). Устранить данную поломку можно путём замены вышедших из строя деталей либо регулировкой рулевой рейки;
При стандартном положении руля (колёса стоят прямо) отсутствует усилие. Скорее всего в корпусе силового цилиндра слишком большая выработка. Единственный выход – замена рулевой рейки;
При повороте руля в одну из сторон всё также пропадает усилие. В этом случае причиной неисправности является износ в корпусе распределительной части. Проблема решается заменой рулевой рейки;
При вращении рулевого колеса во время движения появляются скрипы. Это свидетельствует о изгибе поперечного вала. В данном случае устранить проблему можно путём его замены;
Руль не возвращается (или делает это с трудом) в исходное положение. Здесь может наблюдаться износ червячной передачи рулевой рейки, либо неправильная её регулировка. Необходимо соответственно заменить её или правильно отрегулировать;
Самопроизвольный поворот руля говорить о том, что рулевая рейка вышла из зацепления с распределителем, поэтому необходима её замена;
Уровень гидравлической жидкости также может падать из-за изношенных сальников и уплотнителей рулевой рейки;
Появился стук и люфт рулевой рейки – признак того, что скоро выйдет из строя крестовина рулевого вала или же вся рулевая система неправильно отрегулирована.

Ниже представлены составные элементы рулевой рейки:

Выбор рулевых наконечников для замены

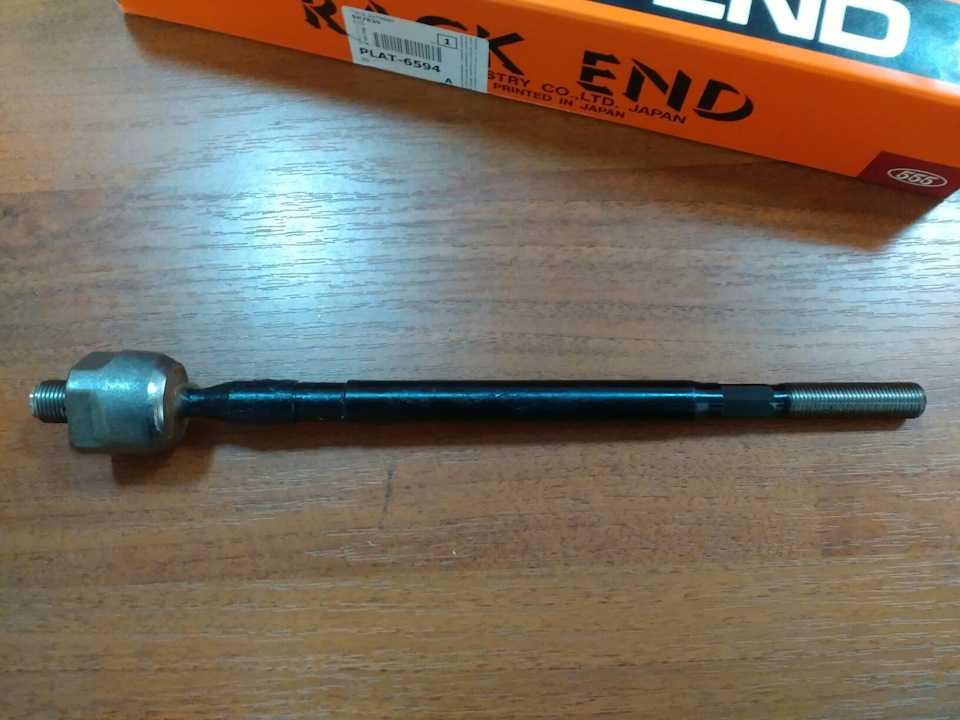

После того, как вы диагностировали проблему с рулевыми наконечниками, выбираем какой именно установить. У Mitsubishi Lancer 9 левый и правый рулевой наконечники одинаковы, поэтому при покупке нет никакой разницы какой покупать Артикул оригинального наконечника MR476457. Цена его от 950 руб за штуку. Не очень то и дешево получается при покупке пары штук, поэтому на замену оригиналу можно выбрать аналоги.

Аналоги MR476457

555 SE-7301 от 500 руб шт.
ABS 230164 от 450 руб
CTR CEKH-22 от 370 руб
Lemforder 11843 01 от 450 руб
LYNXauto C4011LR от 260 руб
Meyle 516 020 0020 от 500 руб

Если вы решили выбрать наконечник аналог, из указанного списка можно выбрать любой, все они проверенны и зарекомендовали себя с положительной стороны.

Для замены наконечников, помимо самого наконечника могут потребоваться его комплектующие:

Гайка крепления наконечника MF430123 от 60 руб
Верхняя гайка крепления наконечника MS440002 от 100 руб
Пыльник наконечника MB616023 от 500 руб

Как заменить рулевые тяги самостоятельно

Автомобиль поддомкратить, поставить «козла». Снимаем переднее колесо.
Расшплинтовать гайку пальца и отвернуть ее.
Установить съемник и подтянув его гайку до упора, резко ударить молотком по ушку поворотного рычага. Если палец не соскочит, процедуру повторяете: подтянули гайку съемника – ударили молотком.

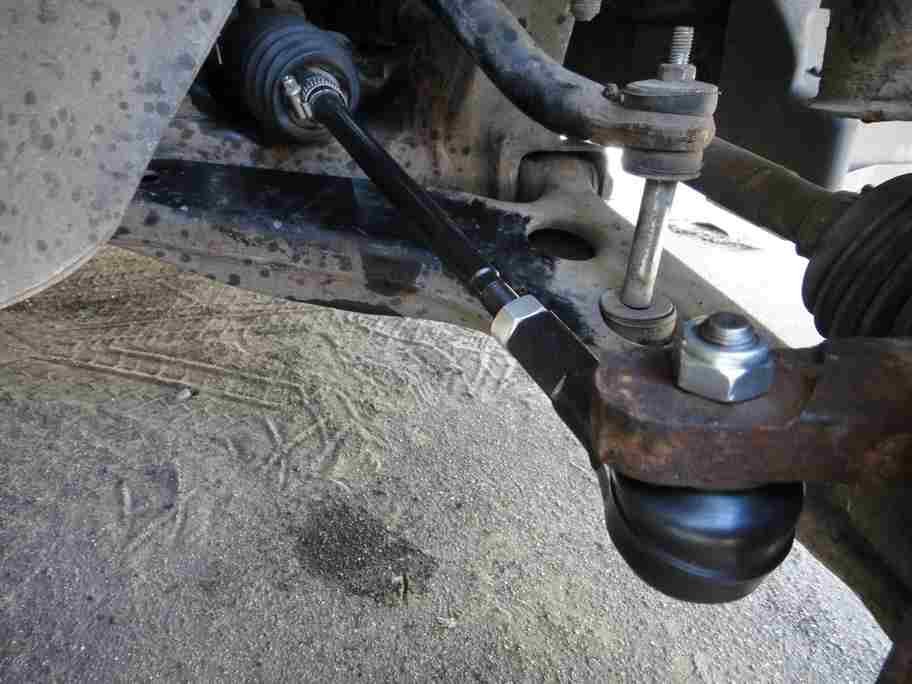

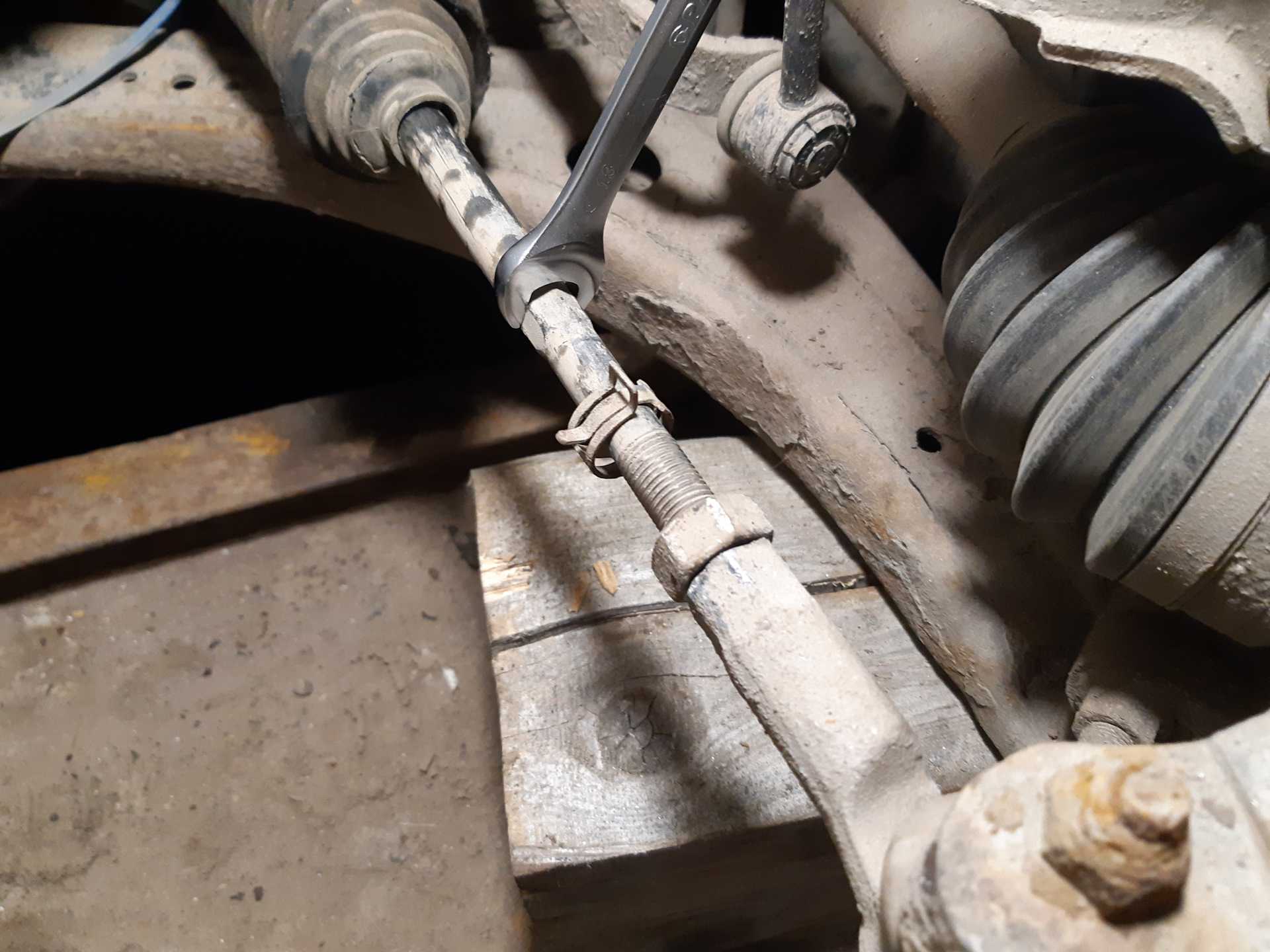

Открутить полностью рулевой наконечник от муфты. WD-40 пригодится, если резьба заржавела.
Снять пыльник и открутить тягу от рулевой рейки.
Перед установкой новой тяги, приложите ее к снятой старой и сделайте пометку по старому следу на новой тяге. Это нужно для того. Чтобы закрутить ее до метки и нормально доехать до развальщика.
Установку новой тяги производим в обратном порядке, желательно уже без молотка. Желательно литолом смазать резьбовые соединения для того, чтобы в следующий раз не применять молоток так активно. И не забудьте смазать шаровый шарнир смазкой, которая идет в комплекте к тяге. После замены рулевой тяги вам прямая дорога на развал-схождение. Некоторые рассказывают о том, что по меткам на тягах устанавливают новые и не нуждаются в услугах развальщика. Мы бы не рекомендовали проводить такие эксперименты, особенно с учетом сегодняшних цен на новую резину.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ ДЛЯ ЗАМЕНЫ

Первоначально для замены рулевой тяги своими руками вам необходимо приобрести тяги, подходящие именно для вашей модели автомобиля, и по возможности сразу два наконечника, дабы избежать замены старого наконечника в будущем и сэкономить ваши денежные средства. Приведём список популярных и необходимых инструментов для замены этого механизма: Домкрат, «козлы» для безопасности, Пассатижи, гаечные ключи, съёмник рулевых тяг, отвертка, универсальная техническая жидкость WD-40.

Выбор рулевой рейки для Митсубиси Лансер 9

Не всегда при неисправности рулевой рейки требуется её замена. Например, если потекли сальники или другие уплотнительные элементы, достаточно лишь приобрести ремкопмлект, который обойдётся в 2 500 рублей. Однако, для этого необходимо обладать некоторыми знаниями навыками, чтобы самостоятельно осуществить ремонт рулевой рейки.

Если же неисправность носит серьёзный характер и без замены не обойтись, рекомендуется выбрать качественную рулевую рейку. Так оригинальная деталь от компании Mitsubishi с номером артикула 4410A351 оценивается в 55 000 рублей. Более дешёвые аналоги представлены в следующей таблице:

Название бренда	Страна производитель	Артикул	Цена, рублей
Murato	Германия	8197001M	16000
MSG	Италия	MT206	13000
Patron	Китай	PSG3179	14500

На нижнем фото представлена новая рулевая рейка от компании MSG:
