Рулевая рейка тойота королла

Toyota Corolla Spacio 2002, engine Gasoline 1.5 liter., 110 h. p., Front drive, Automatic — DIY

Comments 35

Да думал может там сразу надо подтянуть поджимную втулку или там её нет как на сухой рейке? Или сальники менять сразу. Зимой руль не туже крутился?

Я ничего не подтягивал и не менял, рейку взял контракт. Состояние у нее визуально было хорошее. Зимой руль в любом случае не будет тяжелее вращаться.

Здравствуйте! Как ваша гидро рейка? проблемы никакие не всплыли? Как зимой крутиться? Заметно вообще туже стала по сравнению с электро?

Здравствуйте. Я машину продал уже. Но нареканий не было, проблем тоже, да и какие там могут быть проблемы)) крутится так же легко, каких то явных изменений по усилию не заметил!

4. ОТК самый надёжный у тебя 6. Тяги болтаются в плане не держат горизонтальное положение? Или прям когда колесо качаешь из стороны в сторону, присутствует стук?!

1.Гарантия кончилась.2.Контрактную сам покупал в Новосибирске.3.Загонял на подъёмник всё подтянули потрясли ( если только проверить самое первое соединение после с первым валом) но маловероятно затягиваю сам — после меня контрольный ОТК отец в ответственных узлах проверяет .4.На подъёмник загонял протянул .5.Втулки резиновые — вы имеете в виду салентблоки само крепление к поперечному подрамнику (там всё подтянуто), если про внутренности по гарантии залазить было нельзя .6.Наконечники в хорошем состоянии- пальцы крепко сидят, тяги болтаются конечно но крутил вертел при покупке в разные стороны люфтов не было.

Добрый день!Несколько вопросов:1)Рейка еще на гарантии?2)Покупали контрактную или с авторазбора?3)Уверены на 100 процентов что стучит именно рейка, а не карданчик и его соединение?4)Болты крепления рейки все затянуты хорошо?5)Втулки резиновые целые на рейке?6)Тяги проверяли?Наконечники?

Добрый день ! поставил гидро рейку на 121 кузов — управление хорошо но опять же при проезде ж/д переездов и по гравийке рейка СТУЧИТ — либо продали уже убитую либо может жидкости мало залил — у меня получилось залить в приём и подачу всего лишь примерно 30-40 мл. придальнейшем прокручивании она просто выливается обратно ( когда покупал -прокручивал в разные стороны с неё больше вылилось ) Что подскажите ?

Привет, а вот этот сам вал от старой рейки остался или отдельно покупал?

Привет! Нет его отдельно продали с карданчиками, 500₽ сама рейка 3000₽ сход развал 700₽!))

Ну ты психанул конечно! :))

))))) да надоело слушать этот стук))))зато теперь тишина!

Понять не смог, какие трубки оставил а какие отверстия замазал?

Ну вот на фото трубки, их откручиваем и заливаем туда масло, и закручиваем их. А те которые должны идти на насос ГУР их глушим.

Источник статьи: http://www.drive2.com/l/452474049793098144/

Как правильно поменять нижнюю крестовину рулевой колонки?

Для проведения ремонта данного узла нам также потребуется гараж. В первую очередь, мы откручиваем защитный кожух самой рулевой колонки, который мешает нам добраться до самой крестовины. Нам понадобится открутить всего три болта – сделать это не очень сложно.

Перед тем как откручивать рулевую колонку ее необходимо заблокировать – это позволит оставить шлейф сигнала целым и не порванным. Далее, как и при замене втулки, нам необходимо сделать отметки положения руля.

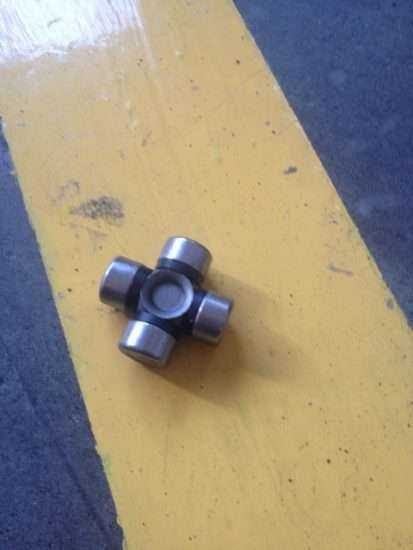

Итак, она у нас в руках – нижняя крестовина в сборе. На фотографии можно увидеть, что она слегка изношена.

Далее нам необходимо ее разобрать. Мы не стали особо мучить деталь – зажали ее в тиски и обрезали саму крестовину. Сделать это необходимо очень аккуратно, чтобы не повредить внешнюю часть колена.

После того как крестовина была извлечена столь грубым путем, мы заметили что внутри нее имеется влага и полностью отсутствует смазка – именно эти два пункта стали решающими в процессе разрушения крестовины и появления стука. Хватит рассматривать старую крестовину – берем посадочные места и начинаем их подготовку под новую деталь. Для этого нам необходимо тщательно очистить посадочные места.

Когда посадочные места с обеих сторон были очищены, берем саму крестовину и начинаем подготавливать ее. Снимаем крышечки – дополнительно обрабатываем все смазкой перед запрессовкой. Процесс запрессовки очень прост, а фотография расположенная ниже поможет вам в нем разобраться более подробно.

Кстати о самой крестовине. Лучше всего в магазинах покупать оригинальную запасную часть, технические характеристики, которой будут строго соответствовать вашей модели автомобиля. Однако здесь существует и более дешевый вариант, в сети многие умельцы говорят, что на Тойоту отлично подходит крестовина с рулевой колонки автомобиля ВАЗ. Мы так и поступили – она обошлась нам в 160 рублей. Ниже на фотографии она представлена отдельно.

Когда крестовина была полностью запрессована нам необходимо еще раз все проверить и смазать ее дополнительно смазкой, чтобы предотвратить попадание внутрь влаги, которая разрушает узел. Нижняя фотографии нижняя крестовина в сборе.

Как мы видим, в процессе ее замены ничего сложного нет, нам остается лишь все собрать в обратном порядке на свои места. Сделать это будет не сложно. Собрав все воедино, можем проверять свой автомобиль – как вы заметите, руль стал как новенький – никаких стуков и люфта. На этом процедура замены крестовины завершен, приятного вам пользования.

Почему стучит рулевая рейка

Чтоб это понять почему, она стучит, нужно немного представлять, как устроена рулевая рейка автомобиля или из чего она состоит:

1. Сам корпус рулевой рейки, хендай санта фе или другого авто – в нем находятся все части этого устройства
2. Реечный вал – он то и передаёт усилия на тяги колес
3. Распределитель усилия – помимо функции распределения усилия управляет потоком гидрожидкости куда и сколько подать в реечный цилиндр
4. Втулки опорные – удерживают рейку в заданном положении не давая ей смещаться
5. Поршеньки — установлены на валу и предназначены для передачи усилий на рулевой вал автомобиля

Это мы перечисли только самые основные детали рейки, а их там ещё куча мелких:

• Поджимы
• Уплотнительные кольца
• Различные пружинки
• Фиксаторы

И ещё много чего.

Так вот стук в рулевой рейке может появиться при износе или поломке любой их этих деталей, блога в самом этом устройстве предусмотрен регулировочный болт, которым можно иногда устранить небольшие отклонения и люфты в работе этого агрегата.

Иногда стук вызывает наконечник рулевой рейки, может стучать ещё и втулка или разбитый подшипник рейки.

Если этих поломок у вас не обнаружится, вот тогда имеет смысл произвести регулировку рулевой рейки или просто подтяжку.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Ремонт рулевой рейка на Тойоте Королле в 120 и 150 кузове.

Рулевая рейка Toyota Corolla, это очень важная деталь для управления автомобилем, представляющая собой механический узел, с помощью которого производится поворот руля в горизонтальный наклон передних колес.

В этой статье мы рассмотрим основные разновидности рулевых реек, их достоинства и недостатки, а также признаки неисправности рулевой рейки.

В наше время можно встретить три варианта реечных механизмов, отличающихся по принципу действия:

• Механическая– самый простой вариант рулевого управления, в котором поворот колес осуществляется непосредственно за счет физической силы водителя.
• Гидравлическая– механизм, в котором физическое воздействие водителя на руль усиливается гидроусилителем.
• Электрическая– вариант рулевого управления, по принципу действия схожий с гидравлической, отличие заключается в том, что вместо гидроусилителя используется электромотор.

Принцип работы механизма

Реечный механизм машин с гидравлическим усилителем оснащается цилиндром и золотниковым распределителем, связанным с валом. После пуска мотора жидкость нагнетается под давлением насосом. При вращении руля масло подается в полости цилиндра, снижая усилие при отклонении колес влево или вправо. Сальники, установленные на торцах алюминиевого корпуса рейки, предотвращают протекание жидкости.

При установке электрорейки (используется на части выпущенных Corolla 120) насос и гидравлическая система отсутствуют. Электродвигатель с редуктором и блоком управления установлены в корпусе колонки.

При вращении руля контроллер подключает усилитель (коэффициент усиления зависит от скорости машины). Карданный вал соединен с хвостовиком ведущего вала, который перемещает зубчатую рейку вместе с наконечниками и ступицами. Отклонение поворотных кулаков колес обеспечивается шарнирами приводных валов и подшипниками в верхних чашках стоек МакФерсон.

Способы самостоятельного ремонта

В рулевую рейку входят такие механизмы, как электрорейка, колонка, рулевые наконечники, карданы и тяги. Неисправность какого-либо из них чаще всего определяется методом исключения.

Перед тем как разобрать и начать ремонт рулевой рейки на Тойота Королла 150 кузов, следует исключить неисправность наконечников. Для такой диагностики потребуется помощник. Один человек должен легко и не быстро раскачивать руль, а второй – проверять каждый подшипник (модель ZZE122 Koyo). В неисправном стук будет ощутим ладонью. Именно такой элемент – ZZE122 Koyo – является оригинальным и рекомендован производителем для замены.

Сырость и соль, постоянные нагрузки и наличие пыли обеспечивают рулевой рейке на Тойоте Королле сокращение эффективного срока службы. Для ремонта данного элемента не всегда требуется полное снятие детали. Для его проведения будут необходимы масленка, а также сверло и инструмент для нарезки резьбы (электро или ручной).

Читать также: Как отключить омыватель фар на фольксваген тигуан

Машина загоняется на яму или подъемник, и обеспечивается высокий уровень доступа света. В самой же рейке выбирается сегмент, к которому можно подойти с инструментами.

В подготовленную резьбу вкручивается масленка, и в колонку заливается смазка. После следует вытереть с поверхности излишки и надеть резиновый колпачок. Чаще всего после этого под рулем больше не стучит.

На некоторых моделях 2011 года с кузовом 120 и 150 как левый, так и правый руль изготавливается с большим люфтом крестовины, не обеспечивая плотный контакт, что вызывает появление стука в самом ближайшем времени после покупки. Также разборка некоторых моделей в независимости от года выпуска кузова указывает на плохую фиксацию болтов крестовины, которые в процессе эксплуатации могут выполнять вращение и раскручиваться.

Если необходима замена втулки, то следует выполнять такие действия:

• для замены надо снимать подрулевой щиток, выкрутив болты и отцепив защелки;
• снимается и часть воздухоотвода;
• откручиваются все крепления, фиксирующие рулевую колонку;
• снимается сама колонка.

После снятия вместе с рулем ее следует установить на подготовленную поверхность, покрытую поролоном или тряпкой. Вал вытаскивается и очищается от старой смазки, по-новому смазывается и устанавливается на место.

Если причиной стука стала изношенная или деформированная крестовина, то она требует замены. Для этого производится откручивание креплений защитного кожуха рулевой колонки (снимаются все три болта). Изношенная крестовина вынимается из посадочного места, а его поверхность протирается от грязи и пыли и смазывается. После устанавливается новый элемент.

Если причина стука в рулевых тягах, то для их замены станут необходимы:

• баллонный ключ;
• домкрат;
• штатный съемник шаровых элементов;
• два набора новых рулевых тяг (каким бы ни был кузов автомобиля, их замену производят парой).

Со стороны замены снимается колесо, а руль выворачивается в ту сторону, где замена не производится. Отгибается шплинт, и откручивается гайка. После того как сняты все крепления, снимается наконечник рулевой тяги. После чего откручивается сама тяга. Новый комплект деталей смазывается, и производится их установка в обратном порядке.

Стук, который вызывает вышедший из строя подшипник (оригинальный – ZZE122 Koyo), следует устранять как можно быстрее. Это достаточно сложный и трудоемкий процесс, который лучше доверить опытным профессионалам.

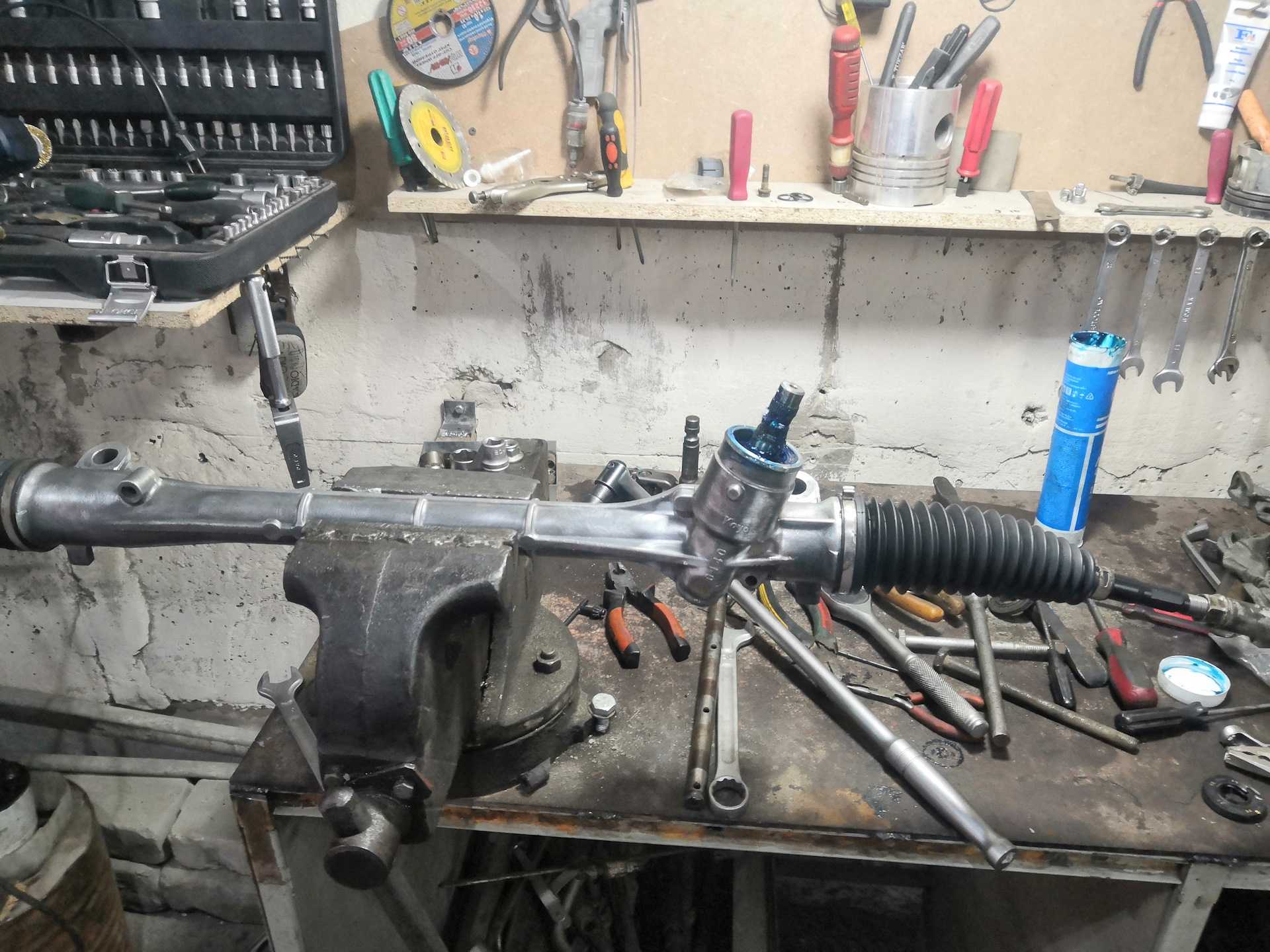

Toyota Corolla ремонт рулевой рейки

Перед процедурой дефектовки с рулевой рейки счищаются остатки масла и загрязнений. Это производится с применением технической жидкости. После разборки проводится замена элементов (втулок, колец, силовых сальников). Ремонт может включать в себя токарные работы, которые производятся на шлифовальном станке. На нем вал шлифуется и полируется до зеркального блеска.

Любые ремонтные работы завершаются сборкой с контролем необходимых заводских параметров. На специальном диагностическом стенде специалисты проверяют характеристики агрегата, а затем устанавливают рейку на штатное место. Далее производится промывка системы ГУР, заливка масла и осуществляется прокачка системы.

Полезные советы владельцам автомобиля Тойота

Некоторые советы автолюбителей могут быть полезными для предотвращения поломки рулевой рейки и ее преждевременного износа:

• нужно следить за состоянием пыльников;
• не держать рулевое колесо в крайнем положении дольше пяти секунд;
• в зимнее время года не стоит сразу после прогревания мотора выворачивать руль, а следует покрутить его плавными короткими движениями. Эти действия помогут разогреть масло в системе ГУР;
• все работы, которые выполняются на станции техобслуживания, желательно контролировать лично;
• нельзя раскручивать двигатель, если рулевое колесо находится в крайнем положении. Это может привести к увеличению нагрузки на детали рейки или износу насоса ГУР.

Так как рулевая рейка является важной частью устройства машины, к ремонту агрегата нужно подходить со всей ответственностью. Каждый владелец транспортного средства должен заботиться о своевременной диагностике автомобиля, ведь в случае возникновения неисправности рулевого управления водитель и пассажиры подвергаются опасности

В нашем автосервисе замена рулевых механизмов и их ремонт – востребованная услуга. Мы специализируемся на восстановлении рулевой системы и имеем набор инструментов для проведения работ.

Неисправности, а также неполадки в работе, которые чаще всего появляются в механизме рулевого управления, – это возникновение легкого стука. Он говорит о том, что стерлись втулки, которые и создают за счет люфта легкое постукивание. Замена данного компонента может быть выполнена своими руками и не вызывает больших сложностей.

Второй элемент, который часто выходит из строя в процессе эксплуатации и отремонтировать который можно самостоятельно, – нижняя крестовина.

Еще одним поводом обратить внимание на рулевой механизм является ухудшение управляемости автомобиля. Это может свидетельствовать о том, что износилась рулевая тяга – произошла ее деформация или срыв резьбы на ней

Рулевой наконечник – еще один важный элемент в системе. Причиной его выхода из строя может стать попадание влаги и пыли на резинку, а также ее пересыхание.

Что такое рулевая рейка

Если представить колеса и руль в виде плоскостей, то они будут лежать перпендикулярно друг другу. И, чтобы заставить их взаимодействовать, необходима система, соединяющая узлы. Для это и служит рулевая рейка, которая не только заставляет колёса поворачиваться по вертикальной оси за счет передачи усилия с руля, но и смягчает его ход.

Система заставляет синхронно отклонять передние колеса от нулевой точки (то есть положения, когда колеса стоят строго параллельно кузову автомобиля).

Составляющие рулевой рейки

Под воздействием усилия руля колеса отклоняются за счет системы шестеренок и балки с насечками. Поскольку все современные автомобили марки Тойота оснащены усилителем руля (гидравлическим или электрическим), рассматривается система с соответствующими технологии деталями. Таким образом, рулевая рейка состоит из следующих частей:

• приводной вал;
• шестеренка;
• распределитель;
• зубчатая балка;
• корпус с гидроцилиндрами;
• напорные трубопроводы;
• защитные пыльники;
• внутренняя тяга.

В агрегате все перечисленные выше детали взаимосвязаны между собой. Выход из строя одной или нескольких частей приведет к серьезным трудностям в управлении. В первую очередь это касается резиновых пыльников и манжет, что защищают механизм от влаги, песка и грязи, летящих с дороги.

Тем не менее все резиновые детали – расходный материал. Они, как правило, меняются при плановом ремонте тяг и наконечников. Однако куда сложнее обстоят дела, если изнашивается шестеренка основного вала или зубчатая рейка. В этом случае без полной переборки узла или даже замены на новый не обойтись.

Принцип работы рулевой рейки

От поворотного механизма в салоне идет усилие, которое заставляет вращаться промежуточный вал рулевого управления. Он непосредственно заканчивается насечкой, которая соединена с зубцами зубчатой балки.

При усилии на шестерню передается потенциал и на зубчатую балку, расположенную перпендикулярно промежуточному валу. Затем усилие передается на тяги, которые в свою очередь заставляют перемещаться в вертикальной оси колеса.

Возможные неисправности рулевой рейки

Соединение между промежуточным валом и зубчатой балки является самым нагружающим звеном. На него приходится больше всего усилия и также чаще, чем в остальных узлах, в нем происходит движение. Поэтому, с технической точки зрения, это основательный узел, выполненный из толстой высококачественной стали с большим запасом прочности и износостойкости.

Зубчатые соединения выверены инженерами с такой точностью, чтобы усилие распределялось максимально равномерно при соприкосновении плоскости зубца шестеренки с плоскостью насечки рейки. В современных автомобилях это позволяет сохранять подвижность механизма даже после миллиона вращений.

Тем не менее износ металла все равно происходит, и рано или поздно можно столкнуться со следующими исходами:

• истирание зубцов шестеренки;
• деформация трущихся деталей;
• трещины, сколы, обрывы элементов вращения.

При выявлении подобных неисправностей на первоначальном этапе можно попробовать скорректировать зазор между плоскостями зубцов в соединении. Для этого предусмотрен специальный регулировочный винт.

ВАЖНО! Регулировку расстояния между зубцами в рулевой рейке лучше всего доверить опытным специалистам. Без определенных знаний, инструмента и условий работы выставить правильное значение не получится

Как не получится и определить степень износа.

Однако износ вращающегося звена – явление довольно редкое. Особенно в условиях нормальной эксплуатации транспортного средства, регулярного ухода и проведения технического осмотра.

Намного чаще выходят из строя рулевые тяги и их наконечники. Это происходит из-за постоянной нагрузки, возникающей из-за неровностей на дороге. Данные детали несут в себе также амортизирующую функцию. Впрочем, их замена является плановой и не составляет особых сложностей при ремонте.

Статья: Гидравлическая система ГУР – прокачка. Колесные шпильки снятие и установка

Описание замены рулевой рейки на Тойота Королла 120

Работа по замене рулевой рейки на Королла 120 производиться согласно инструкции, которая приведена ниже.

Снять панель.

Расположение креплений панели

Демонтировать пыльник.

Крепежи пыльника

Открутить болты карданчика.

Расположение болтов, которые соединяют карданчик

• Движением в сторону разъединить карданчик.
• Отцепить пыльник.

Разъединенный карданчик и место расположения защелок крепления пыльника

• Автомобиль поднять на подъемнике либо установить над смотровой ямой, вывесив перед машины с помощью домкратов.
• Снять передние колеса.
• Открутить подрамник.

Расположения креплений подрамника

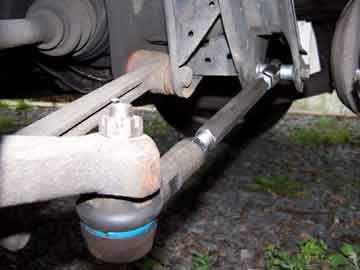

Расшплинтовать гайку рулевых наконечников.

Гайка рулевых наконечников

Открутить гайку и отсоединить рулевые наконечники.

Вид после откручивания гайки

Спустить подрамник вниз.

Подрамник

Открутить 4 болта, которые крепят рулевую рейку.

Рулевая рейка

Демонтировать рулевую рейку.

Снятая рулевая рейка с валом колонки и тягами

Снять пыльник.

Пыльник подлежащий демонтажу

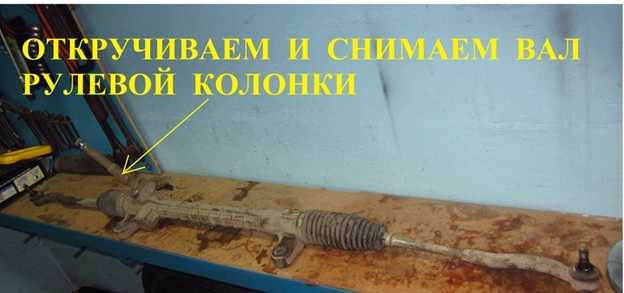

Открутить вал рулевой колонки.

Расположение вала рулевой колонки

Демонтировать пыльники тяг.

Снятый пыльник

Открутить тяги. При этом следует запомнить какая с какой стороны, так как их размеры отличаются.

Демонтаж тяг

Заменить рулевую рейку и собрать все в порядке обратном снятию.

Ремонт и замена рейки

Если после установки новых крестовин стуки и люфт руля не пропали, то причина неисправности может крыться в износе механизма рулевой рейки. Производителем предусмотрена возможность регулировки: рядом с местом входа карданчика расположен болт под «шестигранник». При повороте его по часовой стрелке обеспечивается более плотное прилегание деталей в механизме рейки, но подобный вид ремонта является временной мерой и имеет свои минусы. Дело в том, что при затягивании регулировочного болта рулевое управление заметно «тяжелеет», вплоть до закусывания руля в крайних положениях.

Поэтому при неисправностях рейки лучшим вариантом станет замена рулевого механизма на Тойота Камри. Делается это так:

1. Автомобиль загоняется на яму либо эстакаду, в крайнем случае поддомкрачивается и вывешивается его передняя часть.
2. Отворачиваются шланги высокого давления. Следует заранее подготовить ёмкость для слива рабочей жидкости. Не рекомендуется заливать использованное гидравлическое масло после ремонта обратно в систему — лучше купить новое.
3. От ступицы передних колёс отворачиваются рулевые наконечники. Не рекомендуется откручивать их от тяг, расположенных на рейке — в противном случае потребуется регулировка развала передних колёс.
4. Для облегчения доступа к болтам, фиксирующим рейку, отворачивается и убирается стабилизатор.
5. Откручивается нижняя крестовина карданчика. Если до этого замена крестовины рулевого вала на Камри 40 не выполнялась, то сейчас самое время это сделать.
6. Откручиваются 2 болта крепления рейки. Поскольку пространства для поворота ключа в местах установки болтов мало, эта операция может затянуться надолго.
7. Рейка снимается и отдаётся в ремонт, либо вместо неё устанавливается новая.
8. Все собирается в обратной последовательности, через бачок заливается жидкость в ГУР.

В среднем работы по замене механизма рулевого управления занимают не больше одного дня. Восстановление рейки обычно длится гораздо дольше и должно выполняться только специалистами.

Toyota Сorolla — ремонт рулевой рейки как проходит?

По окончании диагностики специалист составляет список деталей, подлежащих замене, после чего автовладелец принимает решение о целесообразности ремонта. В случае положительного ответа, производится замена поврежденных элементов. Одной из наиболее изнашиваемых деталей рейки является сальник. Его повреждение нередко приводит в подтекам жидкости ГУР и ускоряет коррозию, поэтому менять данный элемент лучше часто. Однако, для того чтобы повторный ремонт не потребовался слишком быстро, лучше заменить весь ремкомплект целиком. С экономической точки зрения это гораздо более оправданно, чем повторная диагностика и разбор в случае выхода из строя одной из входящих в него частей.

Затем проводят сборку и монтаж узла, а заключительным этапом обязательно являются испытания работы рейки на ходу.

Советом поделился человек, работающий в таксомоторной компании Владивостока, которая приобрела много наших Королл в свое время, собственно он их и эксплуатировал с приличными пробегами. Это был не единственный его полезный практический совет, о котором я читал. Автор же представил на суд фотоотчет по реализации этого нехитрого в общем то приема. Я лишь немного привел его в удобный для прочтения и скачивания вид.

Оговорюсь сразу, что знатоки в полезности врезки «масленки» разошлись во мнениях. Какие то доводы я могу озвучить, какие то не копенгаген. В общем приглашаю к обсуждению.

Сразу добавлю три момента, читал мнения: 1. Cмазка примененная в отчете, СОВЕРШЕННО непригодная для рулевых реек Toyota 2. Ее было зашприцевано чересчур много. 3. Врезка произведена, немного не в том месте.

С первым совершенно согласен, два других не готов ни подтвердить, ни оспорить.

Так вот все что описано здесь имеет место на большинстве современных машин, как одноклассников, так и авто классом выше чем Toyta. Прежде чем сверлить саму рейку, проверьте сначала крестовины рулевого механизма что в салоне находятся (если не ошибаюсь, их 2), а так же телескопическую трубу (она отвечает за настройку руля по вылету), в большинстве случаев стучит именно там. Так же нередки случаи, когда на заводе ставят крестовины с повышенными люфтами, которые начинают стучать уже через несколько сотен километров, так же бывает, что болты, фиксирующие крестовины отворачиваются или слабнут (далеко не все производители их контрят как это ни странно). Сами рейки обычно начинают постукивать при пробеге за 100-120 тысяч км (Оговорюсь у всех по разному), стук этот обычно проявляется при езде по ямам и гребёнкам и имеет глухой но громкий звук, при этом на рулевом колесе он как правило никак не отражается, то есть при этом на рулевом колесе ударов не чувствуется.
