Замена рулевой рейки в автомобиле mitsubishi lancer 9

Что можно сделать самому

Большинство работ с рулевой рейкой выполняется в условиях СТО и с привлечением профессионалов.

Но некоторые проблемы можно решить самостоятельно в условиях гаража:

1. Замена поврежденного пыльника. При быстром выявлении такого дефекта, когда рейка работает правильно, можно поменять изделие на смотровой яме. Перед установкой нового пыльника рекомендуется очистить детали от загрязнений.
2. Установка новых наконечников тяг. Определить неисправность проще всего по появлению люфта и стука.
3. Решение проблем с протечкой жидкости ГУР на патрубках. Для решения проблемы слейте состав из системы и поменяйте все трубки.
4. Протяжка / замена ремня, который вращает шкив ГУР. Помните, что любое проскальзывание негативно сказывается на работе устройства и усложняет процесс вращения.
5. Замена поврежденной крестовины вала рулевой системы.
6. Другие действия, связанные с регулировкой и обслуживанием.

Конструктивно в рулевой рейке предусмотрена возможность регулирования зазоров в передаточном механизме. Если сразу заметить проблему, достаточно потянуть специальные винты.

Но делать работу самому не рекомендуется, ведь при чрезмерном усилии и оставлении небольшого зазора возможен ускоренный износ зубчатой передачи.

Если проблема внутри кожуха реечного устройства, самостоятельно убрать стук не выйдет.

Причиной может быть разгерметизация сальников, люфт подшипников, износ втулок / цилиндров, искривление вала / рейки и т. д. В большинстве случаев такая поломка устраняется в условиях СТО.

Если же речь идет об износе зубчатой передачи, лучше ставить новую деталь.

Признаки неисправности рулевой рейки

Среди основных признаков неисправности – люфт в руле. В процессе эксплуатации рулевой колонки внутренние детали элемента взаимодействуют между собой, что приводит к истиранию металлических поверхностей. Несмотря на наличие достаточного количества смазки внутри корпуса, происходит медленное, но неизбежное появление зазоров, наличие которых вызывает симптомы неисправности, которые проявляются в виде свободного перемещения рулевого колеса.

Повышенная шумность при работе механизма также может являться признаком поломки рулевой рейки. Например, звуковым эффектом может сопровождаться выход из строя гидроусилитителя (ГУР) или электроусилителя (ЭУР), также может наблюдаться стук из-за наличия повышенного зазора рулевых тяг. Вне зависимости от вида внешнего проявления неисправности, при их обнаружении необходимо как можно скорее устранить неисправность.

Механическая рулевая рейка: неисправности

Автомобили, которым уже много лет лишены электронного или гидравлического помощника в рулевой рейке. Несмотря на более простую конструкцию такие изделия также подвержены износу и выходу из строя. Возможность ручной регулировки, является очень важным элементом механики. Если стучит рулевая рейка, то достаточно подтянуть упорную гайку, чтобы ликвидировать люфт рулевого механизма. К сожалению, при чрезмерной выработке основных деталей подобным образом восстановить работоспособность элемента не представляется возможным и потребуется обязательная замена рейки.

Неисправность рулевой рейки с гидроусилителем

Более сложный механизм в рейке руля с гидроусилителем значительно увеличивает вероятность выхода элемента из строя. В таких системах также возможен люфт в рулевой рейке, но, кроме этого, может отказать система жидкостного увеличения тяги.

Неисправность гидравлического усилителя будет немедленно определена водителем, ведь в такой ситуации потребуется приложить намного больше усилий, чтобы повернуть рулевое колесо.

Неисправность электрической рулевой рейки

Электроусилитель руля является более современным способом снижения нагрузки, которые возникают при повороте руля. При наличии такого вида системы усиления, отказ в работе может произойти, в том числе, из-за обрыва проводки или короткого замыкания.

Наиболее характерные признаки неисправности электроусилителя могут проявляться следующим образом:

• Наличие люфта в рулевой колонке.
• Самопроизвольное проворачивание руля.
• Закусывает руль в определенных положениях.

Современные автомобили оснащаются системой мониторинга состояния электрического усилителя, поэтому при наличии неисправностей этого элемента на приборной панели может загореться красная лампочка с изображением руля.

Ремонт, замена

Любой ремонт начинается с диагностики, в результате которой точно определяется неисправность и способы её устранения. Иногда в ходе диагностики может выясниться, что гур Митсубиси лансер 10 полностью исправен, и на самом деле проблема в других комплектующих, например, в рулевой рейке.

А если проблема всё-таки в гидроусилителе, то стоит ли менять его полностью? На практике полная замена гура – явление редкое, так как это нецелесобразно, да и цена подобной услуги может быть высока. Обычно достаточно поменять какую-то одну из составных частей гура, например, насос, шкив, бачок, шланг, ремень

Наиболее важной и значимой деталью среди перечисленных, безусловно, является насос гура (артикул «оригинала» 4450A107)

Снять его можно, действуя по следующему алгоритму:

• Сначала снимается ремень привода вспомогательных устройств.
• Затем сливается жидкость из бачка насоса гура.
• На следующей стадии отсоединяется провод от датчика давления гура (это осуществляется путём извлечения держателя провода из отверстия на кронштейне).

• Далее выворачивается болт-штуцер, закрепляющий шланг высокого давления.
• Отсоединённый шланг отводится в сторону.
• Теперь необходимо ослабить хомут крепления шланга, подающего жидкость – это осуществляется путём сжатия пассатижами его отогнутых ушек. Крепление в данном случае выглядит как коротенькая трубка (патрубок). Чтобы отсоединить от этого патрубка хомут, следует немного продвинуть его по шлангу.

Затем три болта крепления насоса гура выворачиваются со своих мест, после чего насос легко снимается.

Чтобы взамен старого поставить новый насос, все перечисленные действия проводятся в обратном порядке. Такая процедура нередко даёт фактически вторую жизнь гидроусилителю руля lancer X.

Демонтаж и установка новой рулевой рейки Митсубиси Лансер 9

Самостоятельно починить узел, как и говорилось выше, крайне сложно. Если деталь пребывает в неисправном состоянии, то лучше с заменой не медлить. Примерная цена её — 3-4 тысячи рублей, так что большой тратой средств это не грозит.

Совет. Вначале все этапы работ лучше выполнять не самому, а в паре с ассистентом, что позволит в разы ускорить процесс ремонта.

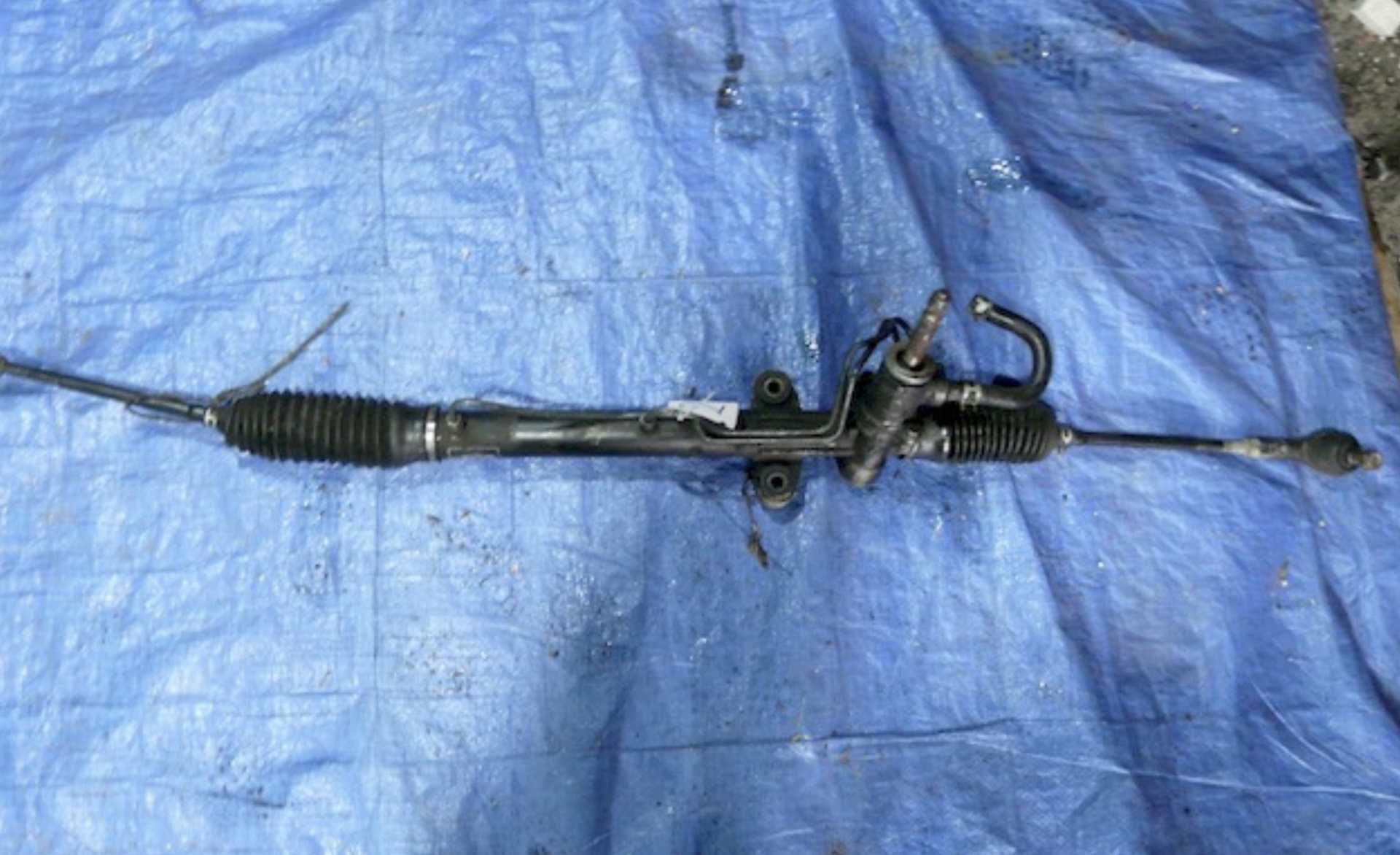

Демонтируется рулевая рейка Mitsubishi Lancer 9 за счёт снятия её с подрамника. Торопиться при выполнении этой технической манипуляции не стоит, чтобы не повредить вблизи расположенные силовые узлы.

Порой снять РР в некоторых комплектациях Митсубиси Лансер 9-й генерации крайне сложно, так как она удерживается лонжеронами с помощью четырёх крепёжных болтов.

Инструкция по демонтажу выглядит примерно так:

• к стокам прикреплены опоры фиксирования рычагов, которые также необходимо аккуратно извлечь;
• тяги оснащены наконечниками, их нужно выпрессовать, а затем открутить;
• специальная крепёжная балка, имеющей продольное сечение, может также помешать (ее нужно также аккуратно снять);
• после этого появляется возможность добраться без каких-либо затруднений к шлангам.

Шланги и подрамник вместе с рейкой должны быть обязательно извлечены.

Внимание. Подрамник и РР снимаются в сборном виде, после чего, их нужно тщательно отмыть от плотного слоя пылевых частиц и прочих составов, которые накопились за время эксплуатации автомобиля

Самое сложное уже позади, теперь осталось установить новую рейку вместо старой.

Таким образом, замена РР осуществляется легко. Можно, конечно, попробовать разобрать старую деталь, и устранить неисправность своими руками, но это потребует тщательной переборки, диагностики всех элементов.

Что собой представляет

Управление автомобилем фактически осуществляется при помощи двух основных вещей: педалей и руля. Но задумывались ли вы, как вращающий момент от руля передается непосредственно на передние колеса? Здесь и необходима рулевая рейка. Этот механизм представляет собой удлиненную цилиндрическую балку, в конструкции которой имеются шестерни на зубчатой основе

Современные автомобили обязательно оснащаются усилителем руля. Он существенно облегчает поворот рулевого колеса, так как передача вращающего момента только через шестеренки и усилия водителя неэффективна. Различают следующие усилители:

• гидравлические;
• электрические.

Первый тип в своей конструкции использует специальные гидравлический насос, который за счет давления и масла позволяет поворачивать колеса. Водитель при этом практически не прилагает усилий. К сожалению, такой тип усилителя работает только при заведенном моторе.

Этого недостатка лишен электрический вариант. В нем уже используется специальный электромотор, который выполняет вращение зубчатого вала в корпусе рейки. Также в конструкции используется электронный блок управления, который контролирует работу всей системы.

Это интересно: Система охлаждения двигателя Mitsubishi Lancer X. Схема 2

Описание ремонта и замены рулевой рейки на Мицубиси Лансер 9

Главная / Энциклопедия ремонта митсубиси / Энциклопедия ремонта Лансер 9 / Описание работ по Снятию/установки, замене релевой рейки на Мицубиси Лансер 9

Очень часто, при пробеге Мицубиси Лансер 9 более 100тыс.км., начинаются проблемы с рулевым управлением. Самая распространенная неисправность, в рулевом механизме Мицубиси Лансер 9, это конечно же стук в рулевых тягах. Более критичным встает вопрос уже с самой рулевой рейкой. В данной статье мы подробно раскрываем проблемы и причины возникновения неисправностей в рулевом управлении на Мицубиси Лансер 9.

Как и во многом, большие проблемы вырастают из маленьких недочетов. Так и в рулевой рейке на Лансере, да и в любом другом автомобиле, умирание происходит не просто так, и конечно же винить производителя автомобиля в том, что он не качественно его построил, неправильно.Начнем с устройства рулевого механизма на Мицубиси Лансер 9 с гидравлическим усилителем руля (ГУР). Система рулевого управления на Мицубиси Лансер 9 состоит:1. Собственно сам руль с рулевой колонкой2. Рулевой механизм (рейка) с системой гидравлического усиления3. Насос  ГУР4. Шланги высокого и низкого давления.5. Компенсационный бочек ГУРа.

Что бы не тратить место на странице, предлагаем ознакомитсяс принципом работы гидравлической системы усилителя руля, вот на этом видео:Как показывает практика ремонта и обслуживания Лансеров и Оутлендеров в рулевом управлении данных моделей наблюдаются следующие проблемы:

Стоимость регулировки сход-развала на стенде 3D

Признаки неисправности рулевой рейки

Признаки неисправности могут отличаться в зависимости от типа устройства.

ГУР

В случае повреждений рулевой рейки с ГУР могут проявиться следующие симптомы:

1. Посторонние звуки при маневрах. При повороте рулевого колеса в левую или правую сторону слышен гул, что требует проверки ГУР (низкий уровень жидкости) и его комплектующих. Посторонний звук может появиться и в том случае, когда уровень рабочей жидкости нормальный. Источником могут быть лопасти насоса, ремень привода и подшипники.
2. Утечка жидкости. Одна из главных причин поломки рулевой рейки с ГУР является появление течи в системе. Проблема проявляется постоянным снижением уровня рабочей жидкости и необходимости ее доливки. Состав может вытекать на землю под авто в области расширительного бака, или же следы масла заметны на пыльниках рулевых тяг. Снижение давление в система усложняет управление автомобилем (необходимо больше усилие).
3. Ржавчина на рейке. Это связано с бурлением масла в бачке и ее вытеканием на рассматриваемый узел. Для избавления от течи нужно использовать специальные пластиковые хомуты для протяжки пыльников.
4. Стуки в передней оси. Появление посторонних звуков в передней части может свидетельствовать не только о неисправностях рулевой рейки, но и проблемах ходовой. Для принятия решения о замене / ремонте нужно провести дополнительную проверку. При этом стук может появляться справа или слева. В лучшем случае проблема связана с повреждением пыльника тяги, а в более сложных случаях — с неисправностями самих тяг, рычагов или иных элементов (механизмов).

С электроусителем

При наличии электроусилителя симптомы неисправности могут быть иными:

1. Разбитые втулки. Появление гула или дребезг при движении руля часто обусловлено повреждением втулок. Для подтверждения или опровержения этой версии необходимо снять деталь и проверить ее состояние. Чаще всего эти элементы не ремонтопригодны, поэтому у владельца имеется два пути — заменить рейку или использовать ремкомплект, в который входят новые детали.
2. Электрический привод. В автомобилях ВАЗ, оборудованных электроусителем руля, могут возникать проблемы с электроприводом из-за износа или других проблем. Для восстановления работоспособности может потребоваться проверка состояния обмоток, подшипников и щеток.
3. Повреждение датчиков поворота. Несмотря на надежность этих устройств, они могут работать некорректно при повреждении пыльника и попадании влаги на поверхность.

Механическая

Несмотря на простоту конструкции, механическая рулевая рейка также имеет свойство ломаться.

К основным признакам поломки стоит отнести:

1. Стуки или посторонние звуки при вращении рулевого колеса.
2. Провалы или проблемы при вращении руля.
3. Ухудшение управляемости.
4. Появление биения в рулевое колесо.
5. Сложность возврата руля в первоначальное положение после поворота.
6. Рывки или закусывание при повороте.

Из сказанного ясно, что в механической рулевой рейке неисправность, как правило, проявляется посторонними звуками и трудностями вращения.

Диагностика в автосервисе

Если во время движения «Митсубиси Лансер 9» проявляются вышеуказанные признаки неисправности детали, необходим срочный ремонт или замена рулевой рейки.

Халатное отношение водителя к поломке рулевого механизма может стоить ему потери авто и даже жизни.

Поэтому для грамотного выявления той или иной поломки и устранения неполадок, связанных с управлением авто, необходимо провести диагностику узла.

Полная компьютерная диагностика проводится квалифицированными специалистами в профессиональном автосервисе с помощью специального оборудования.

Они делают необходимую разборку, дефектовку и проверку неисправностей систем руля и усилителей.

При первом тестировании Mitsubishi Lancer на предмет безопасности в 1998 году, модель получила всего две звезды и была признана несовместимой с пассажирами и пешеходами. Однако, уже в 2009 году она получила пять из пяти возможных пунктов по безопасности.

Как определить поломку?

Есть необходимость в восстановлении, если были замечены следующие симптомы неполадки рулевой рейки:

Люфт рулевого колеса (самостоятельно можно заметить при повороте в сторону) возникает при неисправности крестовины нижней части вала, а также при износе деталей ходовой авто.

Посторонние звуки, стуки рулевой рейки в передней оси возникают на неровной дороге, если механизм неверно отрегулирован, а также при износе ходовой автомобиля. Выполненная проверка в сервисе предоставляет точную информацию, что нужно поменять изношенные детали на новые.

Причина неисправного состояния заключается в плохой регулировке, а также возникает при износе червячной шестерни распределителя или выходе из строя опорных втулок. Проблему можно устранить путем замены деталей механизма или регулировки реек.

Возникает такая неисправность системы рулевого управления при износе в корпусе силового цилиндра. Для устранения проблемы необходима полная замена механизма.

Диагностика нужна из-за износа уплотнительных элементов ГУР (появляется масло под авто на дороге при парковке, увеличился его расход в ходе езды). Таким образом жидкость накапливается в пыльниках рулевых тяг и резко уменьшается в бачке. Приезжайте для устранения повреждений.

Руль становится тугим не только при поломке рулевой рейки, но и при неисправности ГУР рулевого колеса. Требуется замена изношенных компонентов: сальников, насоса и подтяжку ремня.

Зная основные признаки неполадки рулевой рейки, можно вовремя заметить поломку и провести восстановление. Мы ремонтируем все виды агрегатов — механические, электрические, гидравлические. Наша компания предоставляет срок гарантии в 6 месяцев без ограничения пробега (тыс. км.). В любом случае необходимо обращаться исключительно к профессионалам, которые смогут быстро и качественно устранить неполадки (работы производятся за полный рабочий день). Звоните, чтобы получить консультацию специалистов и записаться к нам.

Ремонт рулевой рейки Лансер 9 (Lancer IX)

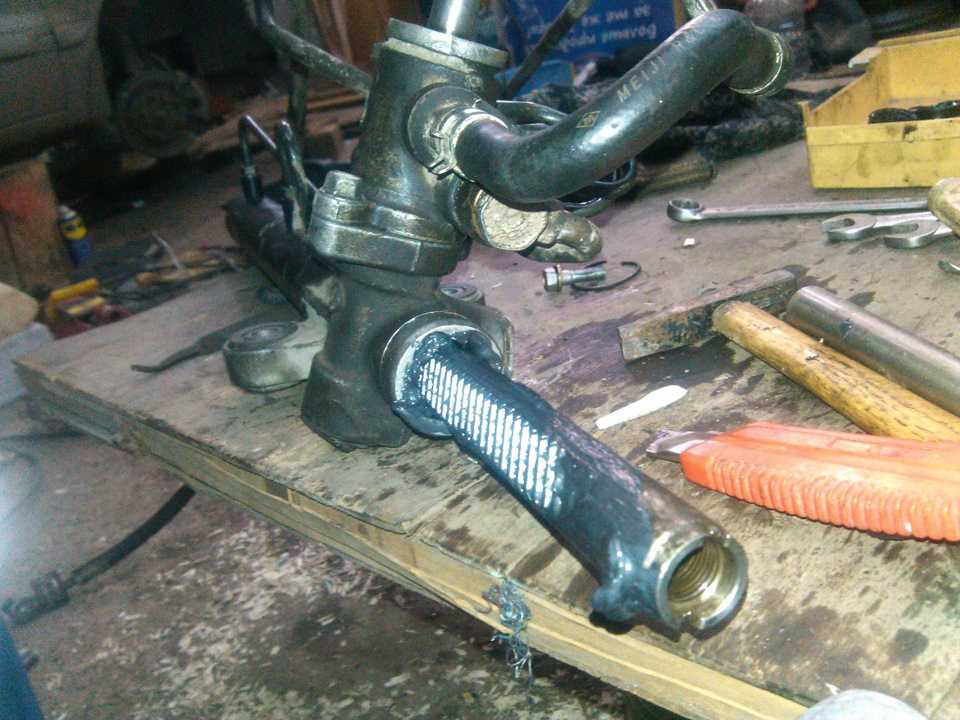

Итак потекла рейка на Lancer IX, разобрали, причина — ржавый вал. Заказали новый вал MR589006, новую опору вала MN101696, сальники рейки 435.PS651 наружный 435.PS543 внутренний если брать ремкомплект оригинал то только деньги на ветер, ну и пыльники хомуты стабилизатор и сальники рычагов, так как разбирать многое, было решено менять все. На запчасти рейки вышло 8500р. работы один день не полный. Начинаем из под руля, откручиваем кардан который спрятан за пластиковой защитой, потом с помощью плоскогубцев выше по колонке будет хомут зажимаем и втягиваем вал в колонку:

Cнимаем защиту, выбиваем наконечники, откручиваем глушитель только от катализатора, и датчик, если не откручивается отрезаем и потом на скрутку, снимаем мини подрамник с передней подушкой двигателя, откручиваем заднюю подушку только от двигателя, отсоединяем шланги от бочка и от насоса, если вы не будете менять стабилизатор и сальники в рычагах то их и не трогаем, (если будете то нужно открутить еще шаровые и подрамник выйдет с рычагами).

Откручиваем задние болты подрамника, и передние предварительно смазав шпильки тормозной жидкостью что-бы не провернуть закладные. При откручивании последней гайки подрамника нужно что-бы напарник придержал подрамник, подрамник не тяжелый. Его можно опустить и он будет висеть на рычагах, откручиваем опору, стабилизатор не трогаем, откручиваем рейку, и выводим ее поворачивая в разные стороны. Все, рейка снята.

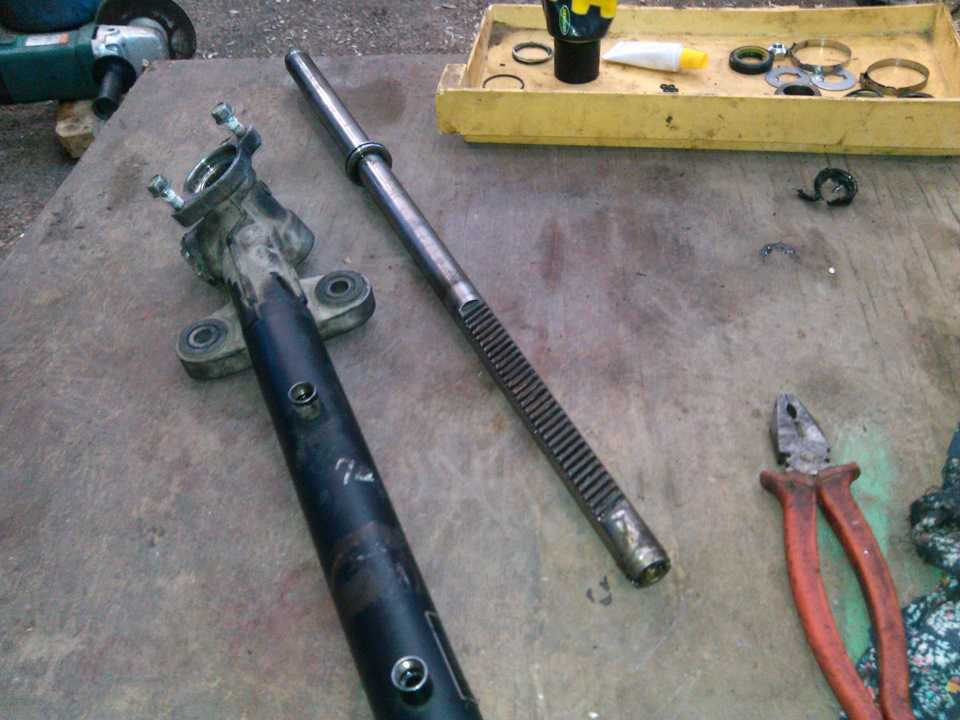

Начинаем разбирать, откручиваем тяги, трубки, с правой стороны по движению втулка окольцованная, крутим ее до появления ее конца подковыриваем отверткой и крутя дальше она выходит (при сборке вставляем ее загнутым концом в втулку и крутим по вся залезет) откручиваем крышку на 22 там откручиваем гайку на 17. С обратной стороны откручиваем большую гайку размер не знаю крутили газовым, там будет пружинка и опора, вытаскиваем червяк с корпусом, вытаскиваем вал, в корпусе остается сальник покупаем газовый балончик с горелкой и нагреваем корпус что-бы выжечь сальник, его нужно будет подковырнуть длинной плоской отверткой, ломаем и вытаскиваем, протираем моем все в салярке по желанию, что-бы вставить новый внутренний сальник используем вал, надеваем сальник на него вставляем его до упора в корпус и уже не вытаскиваем вал! Меняем сальник в наружной втулке, и собираем все в обратной последовательности, кардан прикручиваем самым последним, заливаем декстрон 2 и прокачиваем систему. Итог: вы поставили новую рулевую рейку на Лансер 9. Если не запустите пыльники еще раз то века на два хватит.

Источник статьи: http://lancerix.ru/%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82-%D1%80%D1%83%D0%BB%D0%B5%D0%B2%D0%BE%D0%B9-%D1%80%D0%B5%D0%B9%D0%BA%D0%B8-%D0%BB%D0%B0%D0%BD%D1%81%D0%B5%D1%80-9-lancer-ix/

Замена рулевой рейки Mitsubishi Lancer 9

Для демонтажа неисправной рулевой рейки необходимо снять подрамник, который фиксируется шестью болтами. Также следует открутить рычаги, стойки стабилизатора — все это ограничивает доступ к рулевой рейке. Также необходимо отсоединить все шланги гидроусилителя рулевого управления.

Чтобы произвести настройку, вам необходимо:

• Очистите регулировочный винт, установленный на рулевой рейке (на фото), от скопившейся там грязи;
• Верните руль в исходное положение;

Владельца Mitsubishi Lancer обратившегося в наш сервис беспокоила течь жидкости ГУР. Диагностика выявила: течь рулевой рейки по боковым сальники и порванные защитные пыльники. Забегая вперед, скажем, что нарушение герметичности пыльников является главной причиной выхода из строя рулевых механизмов.

Рейка была демонтирована с автомобиля и разобрана. Из-за попадавший в корпус рулевой рейки влаги на валу образовалась глубокая коррозия, превратившая его поверхность в «напильник», который в свою очередь и испортил сальники рейки. Вал восстановлению не подлежал и было принято решение заменить его на новый.

В нашем сервисе всегда в наличии имеется широкий ассортимент новых валов и других запасных частей для рулевых реек автомобилей практически всех марок и моделей, что значительно сокращает время ремонта. В процессе ремонта этой рейки был заменён вал, изготовлен и установлен новый поджимной сухарь, заменены все сальники.

Рулевая рейка была собрана, отрегулирована и установлена на автомобиль. Защитные пыльники были заменены на новые.

Владелец получил свой автомобиль с исправной рулевой рейкой. Гарантия на все проделанные работы 6 месяцев.

Оперативно ремонт рулевой рейки в Москве либо обмен проведут мастера техцентра ВИПГУР. Обращайтесь к нам для сотрудничества, если появились люфт, течь или стук. Предлагаем пройти осмотр рабочего агрегата на современном оборудовании. Правило нашей компании — наиболее доступные цены и высокое качество! Поэтому мы сможем вам помочь в любой ситуации! Сотни довольных клиентов тому подтверждение.

В нашем техническом центре «ВИПГУР» для экономии времени заказчика работает важное конкурентное решение и преимущество автосервиса на рынке – наличие большого обменного фонда восстановленных реек для автомобиля и их продажи. То есть возможен ОБМЕН снятого (пригодного к восстановлению) агрегата БУ Вашего авто на наш восстановленный в течение 15 минут прямо на месте

Легковые, руб.	Премиум, руб.	Кроссоверы, руб.	Грузовые, руб.
Диагностика	Бесплатно*	Бесплатно*	Бесплатно*	Бесплатно*
Снятие и установка	от 5500	от 6000	от 6500	—
Ремонтные работы	от 6000	от 9900	от 8800	от 8800
Общая стоимость	от 11000	от 15400	от 14800	от 8800

* — при условии, что ремонтируетесь у нас

Коротко об устройстве

Чтобы разобраться в неисправностях и понимать принципы их устранения, необходимо знать особенности конструкции рулевой рейки.

Этот узел имеет вид цилиндра, в котором размещены следующие элементы:

1. Зубчатая рейка, перемещающаяся внутри втулок.
2. Ведущий вал с шестерней, которая вращается на двух подшипниках и объединяется с колонкой.
3. Пара тяг, подключенных к краям реечной системы и поворотным ступичным кулачкам.
4. Набор упоров и пружин, которые не ограничивают движение рейки и выполняют другие функции.
5. Пыльники, изготовленные из резины. Имеют вид «гармошек» и предназначены для защиты картера от загрязнений.
6. Жидкая смазка, которая наполняет корпус.

Выше рассмотрена конструкция рулевой рейки, работающей на механическом принципе и оборудованной электроусилителем.

При наличии ГУР, к приведенному выше перечную стоит добавить цилиндропоршневую систему, обеспечивающую движение планки с зубцами в обоих направлениях.

Принцип действия рулевой рейки прост и представляет собой несколько этапов:

1. Водитель вращает руль.
2. Вал перемещает рейку в необходимом направлении.
3. По краям работают тяги, обеспечивающие поворот колес.
4. Гидро- или электроусилитель реагируют на движение рулевого колеса и обеспечивают движение реечного механизма в нужном направлении. При этом водитель может прикладывать меньшую нагрузку к рулю.

Ремонт рулевой рейки

Если вам удалось точно определить причину поломки рулевой рейки, и вы нашли источник стука, то нужно заменить эту деталь и стук должен исчезнуть. В случае, когда не удается обнаружить люфт на деталях, следующим шагом будет попробовать поджать рейку. Делать это следует на установленной детали. Сам болт подтяжки можно найти на рулевой рейке через капот автомобиля. Проблема заключается в том, что он находится в подтае, и когда рейка установлена, головкой до него добраться довольно сложно.

Как вариант, можно обточить на станке накидной ключ, и тогда вы получите доступ. Подтягивание нужно осуществлять постепенно. Немного поджав, необходимо проехаться на автомобиле, если стук не пропал нужно подтянуть еще. Если рулевое колесо перестает свободно возвращать колеса в ровное положение, а стук так и не пропал, подтяжка вам уже не поможет. В данном случае, ремонтировать рейку смысла нет, скорее всего, вам придется ее менять.

В случае утечки жидкости, частым способом ее устранения является замена всех сальников, которые разрушаются и пересыхают с годами. Все эти сальники можно приобрести в составе, соответствующего вашему автомобилю, ремкомплекта. Цена набора сальников составляет, в среднем, около 2 000 руб. Заказать его очень просто на многих сайтах торгующих автозапчастями. Заменить их самому или обратиться в сервис решать вам, но сделать это самому и без специального съемника очень сложно.

Причины выхода из строя рулевой рейки, возможно ли их предотвратить?

Надежность рулевого механизма у японских авто рассчитана на 150-200 тысяч км. Но это только приблизительные показатели, которые могут меняться в ту или иную сторону.

Рулевой механизм выходит из строя по следующим причинам:

• высокая скорость проезда по неровной дороге;
• несвоевременность осмотра резиновых пыльников рулевой рейки приводит к попаданию мелких частиц, с последующим разрушением трущихся элементов;
• замена гидравлической жидкости, которая проводится время от времени или используется некачественная смесь.

Обратить внимание на вышеперечисленные причины, приводящие к преждевременному ремонту, следует еще и потому, что рулевая рейка весьма дорогостоящая деталь у японских автомобилей. Замена на деталь, бывшую в употреблении – временное решение проблемы, немного меньше стоит ее восстановление, но оно также довольно затратное. При движении по неровным дорогам происходит выработка уплотнителей, штока и ползуна

При движении по неровным дорогам происходит выработка уплотнителей, штока и ползуна.

Для того чтобы точно определить причину необходимо обратиться к специалистам и проверить состояние рулевых наконечников и тяг. Без специального инструмента и соответствующего опыта это сделать трудно. Элементы рулевого механизмам (наконечники рулевых тяг) также становятся частой причиной появления стука при проезде мелких ям.

Состояние шаровых опор можно проверить самостоятельно, для этого поочередно поддомкратьте левое и правое переднее колесо и пошатайте, взявшись двумя руками за него. Если стук не слышен, значит все в порядке.

Подъем рулевой рейки на Mitsubishi Lancer 9 и 10 сделай сам

Рулевая рейка Lancer отрегулирована таким образом, чтобы не ухудшать ситуацию, что может привести к замене уплотнений и даже к капитальному ремонту всей сборки. В этом случае дешевле предотвратить проблему, чем устранить ее последствия.

Рулевая рейка Mitsubishi Lancer затягивается регулировочным болтом, удерживающим подшипник. Во время эксплуатации машины крепление подшипника ослабевает и требует затягивания.

1. Поместите автомобиль в яму и закрепите передние колеса колодками.
2. Установите рулевое колесо прямо.
3. Удалите пыль и грязь с крепежного винта на рулевой рейке (расположен ниже).
4. Нарисуйте вертикальную линию белым маркером над заводской гайкой и регулировочным винтом.
5. Используя неострое зубило и молоток, при деликатных ударах, направленных против часовой стрелки, необходимо ослабить контргайку.
6. Удерживая контргайку гаечным ключом на 41 мм, вставьте шестигранник в регулировочный винт и затяните (по часовой стрелке) до 23 Н / м на гаечном ключе, затем открутите винт на 30 градусов.
7. Убедитесь, что вы легко поворачиваете руль на 15-20 градусов, чтобы не слышать стук.
8. Если есть стук, уменьшите винт до 20 градусов, чтобы предотвратить посторонние звуки.
9. Запустите двигатель и прокрутите до крайних положений, насколько это возможно, проверяя, кусается ли рельс.
10. Затяните контргайку, следя за тем, чтобы регулировочный винт оставался неподвижным (сфокусируйтесь на вертикальных отметках, оставленных во время разборки).

Важно выполнить эту настройку, чтобы не перетянуть регулировочный винт. Исполнение руля остановится, но усилия при повороте руля значительно возрастут

В этом случае не ожидайте, что проблема исчезнет и со временем ее будет легче вернуть. Винт должен быть немедленно отвинчен.

Нужно быть готовым к тому, что будет сложно вносить коррективы из-за ограниченного пространства и отсутствия специального инструмента. В первом случае лучше снять рулевую рейку вместе с подрамником, хотя к ней нельзя прибегать, а во втором — сделать устройство, поворачивая нужный винт из 17-мм болта длиной 10-15 см, предварительно обработав заглушку угловой шлифовальной машиной до той же формы, что и с регулировочным винтом.

Чтобы не искать информацию о том, как затянуть рулевую рейку на Lancer, используйте простые советы: остерегайтесь резиновых пыльников. Для длительного использования после мытья автомобиля обработайте их защитным силиконовым спреем. Если на защитных средствах появляются трещины, немедленно замените их обязательной заменой масла.

Не держите руль в крайних положениях более 5 секунд. Это приводит к дополнительной нагрузке на гидроусилитель руля

В зимний сезон, когда начинаете движение (особенно на автомобиле без подогрева), осторожно поворачивайте руль, избегая движения в крайних положениях

На каких модификациях lancer X стоит гур

В иномарках Mitsubishi lancer 10 может стоять гур или эур (электроусилитель руля) в зависимости от объёма двигателя. В модификациях с двигателем объёмом 1,5 литра всегда устанавливается эур, на модификациях с двигателями 1,8 или 2,0 литра – гур.

Типичные проблемы

Перечислим наиболее распространённые неисправности гидроусилителя руля Митсубиси лансер 10:

• Утечка рабочей жидкости. Такая утечка возникает, как правило, в связи c разгерметизацией сальников. Устранять эту проблему рекомендуется как можно скорей, так как иначе возможно возникновение более серьёзных поломок.
• Выход насоса гура из строя. Эта неисправность обусловлена работой системы без жидкости и износом лопастей картриджа, находящегося внутри насоса. Во избежание неприятных последствий необходимо периодически отслеживать уровень жидкости гура в бачке
• Загрязнение масла. Интересно, что завод-производитель автомобилей Mitsubishi рекомендует не менять жидкость гура в течение всего срока эксплуатации. Однако после определённого пробега многие водители всё же меняют старое загрязнённое масло и это обоснованное решение. Стоит лишь добавить, что специалисты для замены советуют выбирать только качественное масло, не разъедающее резину – такой выбор способствует долгой эксплуатации гура без ремонта.
• Повреждение ремня, который передаёт вращение. Этот ремень соединяет насос с валами авто. Ему необходима определённая гибкость, поэтому его изготавливают из полимеров. В течение времени он изнашивается. Вдобавок ко всему на него оказывают химическое воздействие нефтепродукты.
• Механические поломки. Они могут возникнуть как в результате случайных повреждений, так и в результате очень сильного износа.

Подтяжка рулевой рейки на Мицубиси Лансер 9 и 10 своими руками

Регулировка рулевой рейки Лансер проводится для того чтобы не усугубить ситуацию, которая может обернуться заменой уплотнителей и даже капитальным ремонтом всего узла. В этом случае дешевле предотвратить проблему, чем устранять ее последствия.

Подтяжка рулевой рейки Митсубиси Лансер осуществляется регулировочным болтом, удерживающим подшипник. В процессе эксплуатации автомобиля крепление подшипника ослабевает и требуется его подтяжка.

Порядок выполнения регулировки:

Расположить автомобиль на яме и заблокировать передние колеса противооткатными упорами.
Рулевое колесо установить прямо.
Очистить от пыли и грязи место крепления регулировочного винта на рулевой рейке (находится в нижней части).
Белым маркером провести вертикальную линию по заводской контргайке и регулировочному винту.
Используя не острое зубило и молоток, деликатными ударами, направленными против хода часовой стрелки, необходимо ослабить контргайку.
Удерживая контргайку ключом на 41 мм, вставить шестигранник в регулировочный винт и закрутить (по ходу часовой стрелки) его до показаний 23 Н/м на динамометрическом ключе, а затем открутить винт на 30 градусов.
Убедиться, легко поворачивая руль на 15-20 градусов, что стук не слышен.
Если стук остался, уменьшить ослабление винта до 20 градусов, добиться исчезновения посторонних звуков.
Завести двигатель и прокрутить в крайние положения до упора, проверив таким образом, не закусывает ли рейка.
Затянуть контргайку, обращая внимание на то, чтобы регулировочный винт остался неподвижен (ориентироваться на вертикальные метки, оставленные при разборке).

Важно провести эту настройку таким образом, чтобы не перетянуть регулировочный винт. Биение руля прекратится, но усилие при поворачивании рулевого колеса значительно увеличится

В этом случае рассчитывать на то, что проблема исчезнет и со временем поворачивать станет легче, не стоит. Винт необходимо срочно отпустить.

Нужно быть готовым к тому что выполнять регулировку будет сложно по причине ограниченного места и отсутствия специального инструмента. В первом случае лучше снять рулевую рейку вместе с подрамником, хотя можно и не прибегать к этому, а во втором – изготовить из болта на 17 мм длиной 10-15 см приспособление, проворачивающее нужный винт, предварительно обработав шляпку угловой машинкой до такой же формы, как и у регулировочного винта.

Для того чтобы не искать информацию о том, как подтянуть рулевую рейку на Лансер, воспользуйтесь простыми советами: следите за резиновыми пыльниками. Для длительной эксплуатации после мытья авто обрабатывайте их защитными силиконовым спреем. Если появились трещины на защитных изделиях, сразу меняйте их с обязательной заменой смазки.

Не удерживайте рулевое колесо в крайних положениях больше 5 секунд. Это приводит к дополнительной нагрузке на гидроусилителе. В зимнюю пору во время начала движения (особенно на непрогретом автомобиле) плавно поворачивайте руль, при этом избегайте управления авто в крайних положениях.

Рулевое управление или СРУ Лансер 9 даёт сбой, в среднем, спустя 70-100 тысяч километров пробега по дорожному полотну умеренного качества. Заподозрить проблему можно сразу, как только начинают стучать тяги. Если из строя полностью выходит рейка рулевая Mitsubishi Lancer 9, возникает необходимость проведения соответствующих ремонтных работ.

Настройка или регулировка рулевого вала автомобиля Лансер 9 может быть проведена своими руками, если деталь переставлена с другого автомобиля или переделана. Как правило, заводскую рейку крайне сложно настраивать, легче ее заменить, тем более, что стоит она недорого.
