Ручной тормоз lancer x

Как отрегулировать автоматический стояночный тормоз моего личного Mitsubishi Lancer?

Второй подход к регулировка ручника около Mitsubishi Lancer , это автоматический ручной тормоз, в отличие от ручного, этот метод выполняется непосредственно на тормозных барабанах или, возможно, суппортах, и также ожидается, что он автоматически адаптируется к износу ваших тормозных колодок или колодок. Может случиться так, что если вам вскоре придется купить тормозные колодки, ваш ручной тормоз потеряет мощность, ниже перечислены шаги, которые необходимо предпринять, чтобы проверить, является ли натяжение вашего ручного тормоза правильным:

Обратите внимание, что автоматический ручной тормоз нельзя отрегулировать напрямую, потому что он предназначен для самостоятельной адаптации к использованию колодок или колодок вашего Mitsubishi Lancer. Тем не менее, вы можете проверить правильность функционирования системы, просто поставив автомобиль на подставку и проверив, проехав под автомобилем, что тормозные колодки все еще находятся в хорошем рабочем состоянии

Для барабанных тормозов потребуется разобрать шины, чтобы проверить состояние обуви, все мы рекомендуем, чтобы это выполнял профессионал. Не забудьте заменить колодки, если это необходимо.

Как подтянуть ручник

Процесс регулировки ручника обычно не сильно отличается от машины к машине. Может быть одно ключевое отличие – регулировка проводится под машиной или из салона. Больше распространен первый вариант, поэтому он и будет рассмотрен более подробно. Чтобы подтянуть ручник из-под автомобиля, необходимо:

• Поднять ручник на 2-3 щелчка (в зависимости от модели автомобиля данный показатель может разниться);
• Воспользоваться домкратом, чтобы приподнять машину. Также можно использовать смотровую яму, чтобы проводить работы было удобнее;
• Ослабить затяжную гайку на регулировочном узле. Вращая другую гайку, натягивайте трос. Со временем вы заметите, что тормозящее усилие на свешенном колесе станет больше. Когда его нельзя будет прокрутить руками, это говорит о том, что трос достаточно натянут;
• Далее опустите в салоне ручник, чтобы проверить, будет ли при его подобном положении колесо прокручиваться без трудностей;
• Если все нормально, попробуйте вновь поднять ручник, рекомендуется провести такие тестирования несколько раз;
• Далее остается затянуть контргайку, и на этом процесс подтягивания ручника можно считать завершенным.

Как отмечалось выше, происходить регулировка ручника может из салона автомобиля. Главная сложность в таком случае – это добраться до нужных регулировочных элементов. Чаще всего, чтобы добраться до регулировочной гайки, достаточно снять панель, которая прикрывает отсек ручника.

Самостоятельная замена колодок ручного тормоза

Если же натяжка ручника в салоне автомобиля не принесла должных плодов или же вы столкнулись с ситуацией заклинивающего колеса, то проблема заключается в тормозных колодках ручника.

Алгоритм действий по замене следующий. Поддомкрачивается и снимается колесо, затем ключом на «14» откручивается нижний болт крепления суппорта.

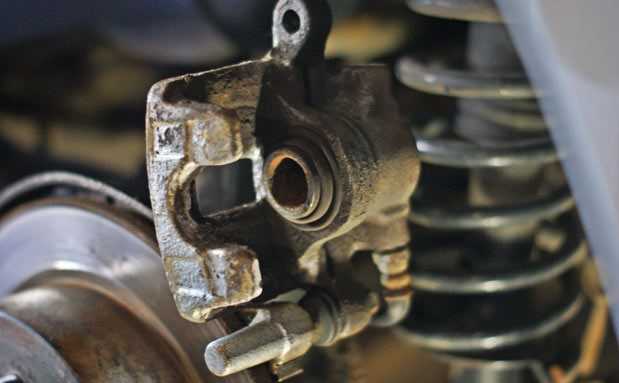

Затем отодвигаем суппорт в верхнее положение, получаем доступ к тормозным колодкам, при необходимости их тоже можно заменить.

Теперь, когда диск освобожден от суппорта, переходим к колодкам ручника. Пытаемся руками снять диск целиком, если же это не выходит, то следует найти на диске отверстие, прикрытое резиновой заглушкой. Снимаем заглушку, вставляем отвертку и прокручиваем диск в нижнее положение, крутим медленно пока не найдем регулировочную шестерню. Как только она будет найдена — прокручиваем её в одну из сторон (для правой стороны — вверх, для левой — вниз).

Затем снимаем диск и получаем доступ к колодкам. Смотрим на расположение колодок ручника, для упрощения можно сделать фотографии.

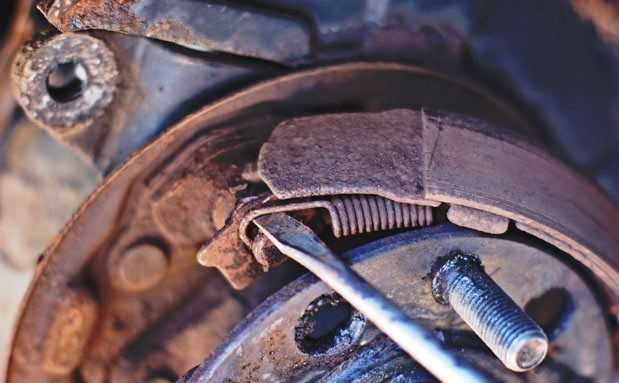

Шлицевой отверткой откручиваем винты-крепления колодок и вытаскиваем их вместе с пружинками.
Извлекаем оставшиеся пружинки и снимаем колодки, отцепив их от тросика ручника.
Теперь, на место старых устанавливаем ремкомплект (колодки и пружинки — артикул 17407), в обратной последовательности.

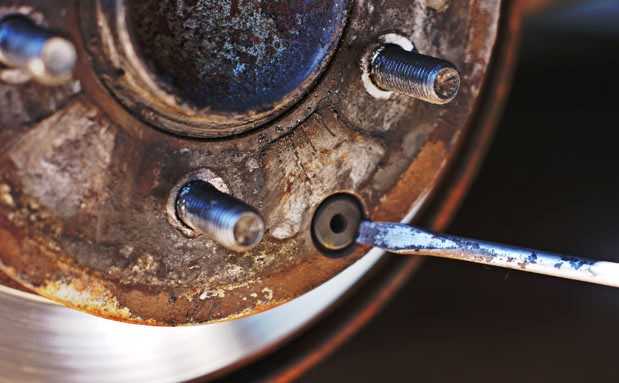

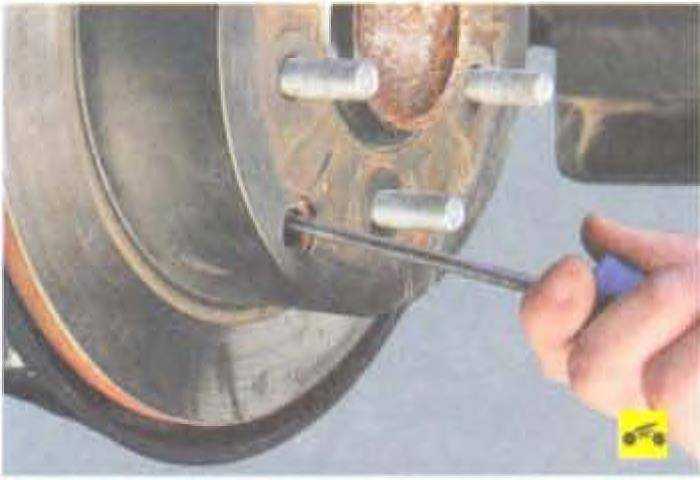

Одеваем диск, совмещаем отверстие и регулировочной шестерней настраиваем натяжку колодок, после чего закрываем суппорт в обратное положение и фиксируем его ключом на «14». Затем ставим колесо на место и проверяем качество проделанной работы.

Стоит отметить, что после установки новых колодок, может возникнуть необходимость регулировки троса ручника, но сделать это достаточно легко прямо из салона. Выше мы указали как делать эту операцию

Этапы регулировки привода стояночного тормоза

Работа по регулировке привода стояночного тормоза предполагает перемещение уравнителя троса ручника по направлению к передней части кузова авто. У разных моделей машин регулировочный механизм может располагаться под днищем или в салоне автомобиля.

Регулировка механизмов, располагающихся внутри автомобиля, производится через специальный лючок, который находится в центральной панели между сидениями водителя и переднего пассажира. В качестве примера приведем порядок действий по настройке привода стояночного тормоза, если регулировочный механизм расположен под днищем кузова. В этом случае автомобиль нужно установить на смотровую яму или на эстакаду.

Инструкция по регулировке привода стояночного тормоза:

• С помощью щетки с металлическим ворсом необходимо очистит от коррозии и загрязнений резьбу регулировочной тяги.
• Затем нужно ослабить контргайку. Для откручивания/закручивания гайки используются два ключа (одним нужно зафиксировать регулировочную гайку, а другим открутить контргайку).
• Для изменения положения регулировочной гайки, ее следует закрутить на определенное число витков.
• После закручивания регулировочной гайки нужно затянуть контргайку (гайки должны плотно прижиматься друг к другу).

Проверка регулировки привода стояночного тормоза входит в программу обязательного техосмотра автотранспортных средств. В этом случае выполняются следующие операции:

1. ручной тормоз должен удерживать авто с полной снаряженной массой на уклоне 16º — 25º (в зависимости от требований к автомобилю);
2. диагностика стояночного тормоза проводится на специальном барабанном стенде, который позволяет измерить тормозное усилие и равномерность его распределения между механизмами торможения задних и передних колес.

Существует несколько методов, с помощью которых можно самостоятельно проверить натяжение троса привода стояночного тормоза:

• по числу щелчков рычага ручника. В этом случае необходимо изучить рекомендации производителя по конкретной модели авто (например, для ДЭУ Matiz нормой составляет 7 щелчков, а для вазовской «шестерки» от 2 до 4 щелчков). Минус регулировки стояночного тормоза в соответствии с такими требованиями состоит в том, что в некоторых случаях если сразу заменить задние колодки и барабаны (или диски) эти детали будут сильно прижаты друг к другу. Учитывая это обстоятельство можно порекомендовать сразу после замены колодок/барабанов делать ослабленную регулировку привода стояночного тормоза, а после притирки колодок провести подтяжку ручника;
• по силе, с которой колодки прижимаются к тормозному барабану или диску. Чтобы отрегулировать степень прижатия фрикционных накладок, необходимо вывесить задние колеса на подъемнике или с помощью подкатного домкрата. Затем необходимо подтягивать привод стояночного тормоза до тех пор, пока при отпущенном ручнике колодки будет слегка касаться тормозного диска или барабана. Степень прижатия должна быть такой, чтобы колесо можно было без особых усилий прокрутить рукой, и во время его вращения был слышен еле заметный шелест от касаний колодок и поверхности тормозного барабана. Если регулировка привода стояночного тормоза после замены задних тормозных колодок выполнена таким образом, то после притирания накладок на протяжении 100-200 километров пробега, зазор между ними и барабаном будет оптимальным.

Отдельно стоит отметить конструкционную особенность переднеприводных моделей ВАЗ. У таких авто наблюдается недостаточная натянутость троса ручника даже после правильно выполненной регулировки привода стояночного тормоза. Это происходит потому, что наконечник троса ограничивает перемещение рычага. Когда происходит затягивание ручника возвратная пружина слишком рано соприкасается с ограничителем. Для устранения этой проблемы некоторые автолюбители производят спиливание ряда витков возвратной пружины. Выполнять такую операцию следует очень аккуратно, чтобы не деформировать трос привода стояночного тормоза. При этом, отрезанные витки с обеих сторон пружины должны иметь одинаковую длину.

Пошаговая инструкция по замене

Приготовьте домкрат, набор ключей и головок. Проще всего эту процедуру выполнять на смотровой яме.
Теперь необходимо поднять автомобиль и демонтировать заднее колесо

Не важно, с какого колеса начинать, так как мы будем осуществлять замену обоих тросов.
Теперь перейдите в салон и освободите подлокотник от всего лишнего. Отверткой откручиваем два болтика, которые держат подлокотник

После этого компонент можно извлечь.
Заднее сиденье необходимо тоже снять, а затем поднять обшивку под ним. Там вы найдете болт, который скручивается «двенадцатой» головкой. Далее будет еще одно крепление, которой удаляется при помощи этого же инструмента.
Вот мы и добрались до тормозного механизма. Откручивайте хомут, чтобы получить доступ к тормозным колодкам и барабанам. Эти детали тоже необходимо осмотреть. Чаще всего вместе с тросом изнашиваются и колодки, поэтому их тоже рекомендуется менять.
Сняв барабан и колодки, можно извлечь трос и установить новый. Замена троса ручного тормоза Митсубиси Лансер завершена, но осталась еще одна важная процедура – регулировка, поэтому не спешите собирать колесо.

Замена задних тормозных дисков — Mitsubishi Lancer, 1.6 л., 2006 года на DRIVE2

В связи с заменой кривой ступицы пришёл к выводу, что заодно необходимо сменить задние тормозные диски, т.к. из-за кривизны ступицы неравномерно стёрлись и диски, ведь я проездил с кривой ступицей почти год!

Процесс замены описывать полностью не буду, т.к. до меня это сделали довольно подробно, например, тут. Останавлюсь лишь на небольших деталях.

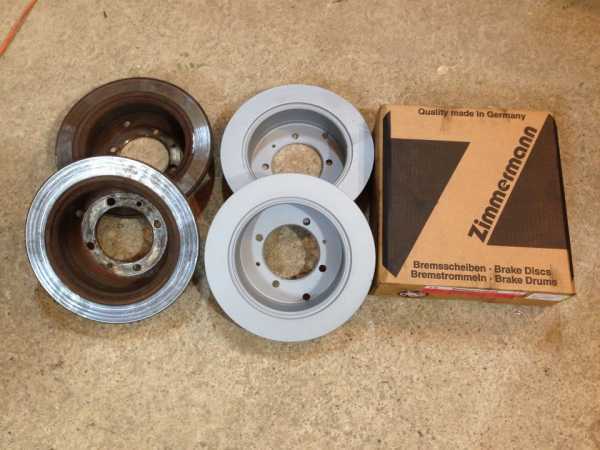

Для замены выбрал диски Otto Zimmermann 380216520, отзывы по ним хорошие. Металл, из которого они сделаны, твёрдый, по словам токоря, который точил мне передние диски. Кроме этого, у них антикоррозийное напыление!

Задние тормозные диски на Lancer 9 Otto Zimmermann 380216520

При замене с одной стороны столкнулся с БОЛЬШОЙ неприятностью, когда снимал диск, почему-то сломались колодки ручника, хотя механизм я разжимал…

Колодки ручника TRW на Lancer 9

Благо у меня после замены колодок ручника остались в запасе оригинальные колодки:

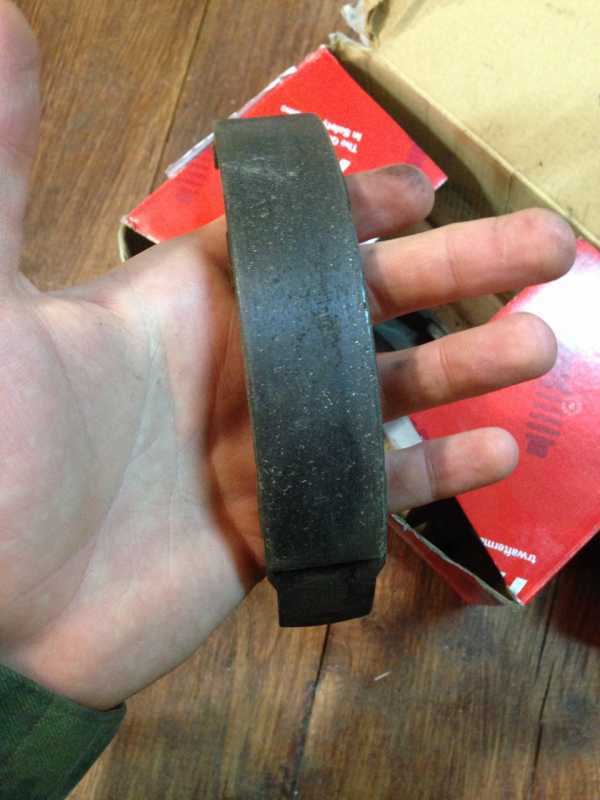

Оригинальная колодка ручника на Lancer 9

Что ж, слевой стороны пришлось собирать вот такой весёлый механизм:

Ситема стоячего тормоза на Lancer 9

Вначале, думал, что не смогу это сделать, но глаза боятся, а руки делают! Разобрав механизм, отмочил все детальки, кроме колодок, в керосине, чтобы снять старую грязь. Установив колодки ручника, решил всю систему продуть сжатым воздухом, а уже чистые детальки смазать высокотемпературной медной смазкой:

Система стоячего тормоза в Lancer 9

Далее, собираем всё обратно.

Решил и ступицу покрыть медной смазкой, чтобы в дальнейшем легче диск тормозной было снять

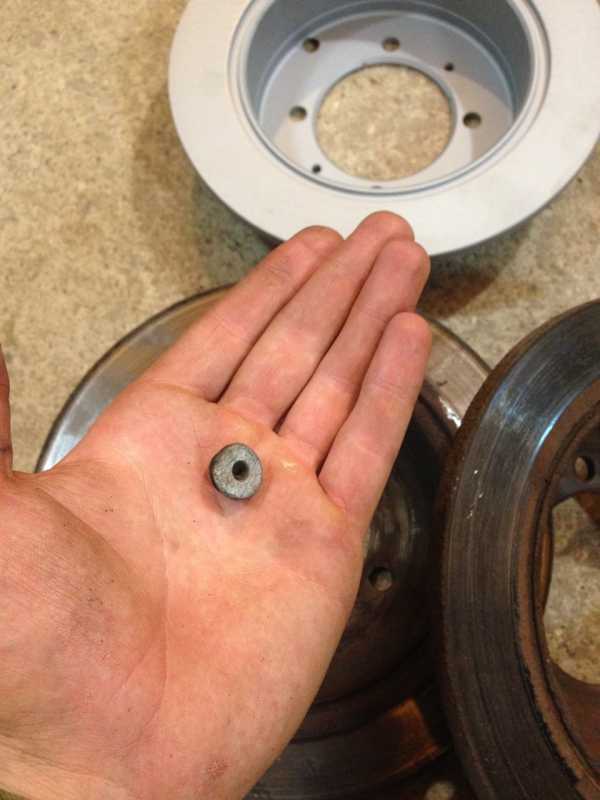

Не забываем переставить пыльник регулировочного отверстия ручника:

Пыльник регулировочного отверстия стоячего тормоза на Lancer 9

При замене дисков на новые, очень желательно установить новые колодки. Выбор у меня, как всегда, Nisshinbo PF-3502. Эти колодки за 2 года очень хорошо себя зарекомендовали.

Старые PF-3502 vs Новые PF-3502. Однако старые не выкидываю, оставляю на запас, мало ли, ведь они ещё походят;)

Как-то давно, для утапливания тормозного поршня сварил себе простейшую приспособу:

Handmade приспособление для утапливания тормозного поршня

Стоит подчеркнуть, что направляющие пластины колодок нужно бережно очистить от грязи, а так же не забыть почистить направляющие суппортов!

А после всего смазать хорошей высокотемпературной смазкой, например, желательно оригинальной оранжевой, которая идёт в ремкомплекте.

Стоит отметить, что не стоит для направляющих использовать смазку LIQUI MOLY:

Высокотемпературная смазка LIQUI MOLY для тормозных систем, которая не предназначена для направляющих!

Затраты:Самостоятельнй ремонт — 0 р.Задние тормозные диски Otto Zimmermann 380216520 — 1750 р.Задние тормозные колодки Nisshinbo PF-3502 — 1585 р.

P.S. Всем надёжных тормозов, друзья!

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Натяжка

Процедура натяжения выглядит следующим образом.

1. Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
2. Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
3. Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
4. Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
5. Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
6. Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
7. Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
8. Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
9. В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.
10. Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
11. Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
12. Закрутите или открутите контргайку, получив необходимую степень натяжения.

Проверка

Но если вы там покрутили гайки, это еще не гарантия того, что теперь ручник работает идеально. В этом нужно наглядно удостовериться.

Для этого достаточно пройти последовательный этап проверочных мероприятий.

Этап	Пояснение
Прокрутить колеса после завершения натяжения	Колеса поочередно поднимаются на домкрате. При выключенном рычаге ручника они должны свободно без препятствий крутиться. Выжимая ручник тормоза, колеса должны заблокироваться.
Выехать на небольшой уклон, остановиться и включить ручник	То, что в подвешенном состоянии колеса не крутятся — это хорошо. Но нужно убедиться, что ручник держит машину и при воздействии силы тяжести.

Если проверка показала, что ручник все равно не держит, даже если трос был натянут четко согласно инструкции, вероятно ручник попросту износился и требуется замена троса.

Признаки необходимости замены

Не редко на ВАЗ 2114 трос ручного тормоза ржавеет, в результате чего он обрывается или ослабевает настолько, что никакая подтяжка уже не сможет вернуть его прежнюю функциональность.

При первых же признаках износа троса следует подумать над его заменой. Проявляться эта проблема может следующим образом:

• Ручник не способен выдерживать нужную тягу;
• Барабанные тормозные механизмы перегреваются;
• При натяжении рычага стояночного тормоза трос не реагирует на ваши действия;
• Оболочка троса серьезно износилась.

Для проверки работоспособности ручного тормоза достаточно осуществить одно простое действие. Поставьте машину на ровную площадку, включите ручной тормоз, выйдите из автомобиля и попробуйте толкнуть как следует. Если началось движение, трос умер и нуждается в срочной замене.

Рекомендуем: Как самостоятельно заменить ремень ГРМ на автомобиле 8 клапанный ВАЗ-2115

Почему ручник должен быть исправен

Ручным тормозом называют элемент, входящий в состав тормозной системы автотранспортного средства. Его основной задачей является блокировка колес. Тем самым машина становится неподвижной, и сохраняет такое состояние даже на поверхности, имеющей уклон.

Всего можно выделить несколько функций и задач, которые выполняет этот узел:

• Обеспечивается устойчивость транспортного средства на дороге при стоянках и остановках на склонах;
• Способствует выполнению маневров, связанных с необходимостью экстренно затормозить;
• При наличии определенных навыков помогает во входе в контролируемые заносы;
• Если ломается основной тормоз, временно выступает в качестве его замены.

Ни в коем случае не используйте ручки как замену ножной педали тормоза на постоянной основе. Есть главная задача, от которой отходить не рекомендуется.

Также не стоит резко дергать рычаг при движении, поскольку быстрое поднятие ручника приведет к тому, что машину занесет. Только опытные водители и гонщики владеют навыками управляемого заноса.

Ослаб ручник стояночного тормоза на MITSUBISHI LANCER 9 — Mitsubishi Lancer, 1.6 л., 2008 года на DRIVE2

Приехал вчерась на замену масла на СТОшку… и решил заглянуть где подтягивается ручник, нихеррррра не нашел. (Так как ранее были ВАЗы. А там сами знаете надо из большинства случаев под брюхо лезть). Спецы на СТО сказали что значит где-то в салоне надо искать где ручник натягивается (чему был приятно удивлен). ну после замены масла, предложили будем ручник натягивать? Я отказался. ( Решил сам хочу натянуть, без вашей помощи) ну вчерась перед сном чуть пошоркался в инете, и со спокойной душей лег спать. И вот сегодня, вооружился колючем на S-10, крестовой отверткой и бутыльком пива полез тянуть ручник))) И вот что из этого получилось, Ожидал довольно много припонов в этом процессе. Выложу отчет, может кому и в пользу будет.

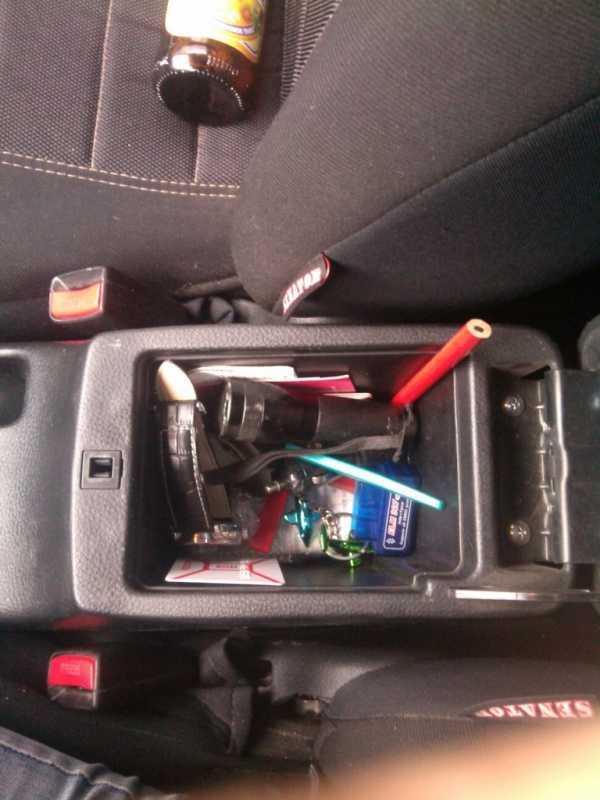

Залазим в автомобиль и поднимаем подлокотник.

все это гамно надо вытащить… ( Зато потом можно вытрусить все крошки и всякую труху что остались на дне…

там на дне есть два винтика

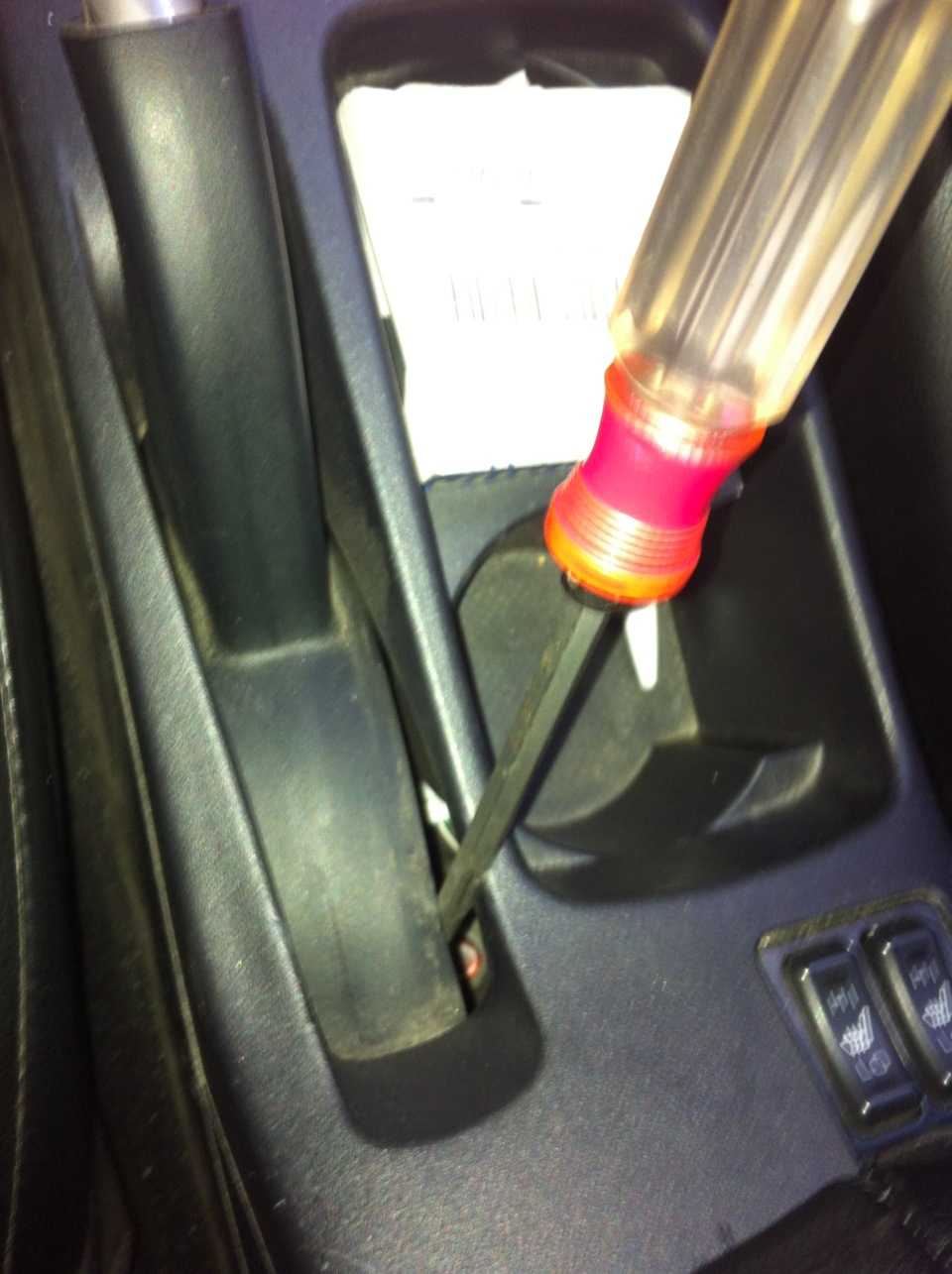

их отворачиваем и задираем осторожно тоннель пола

пальцами протолкнуть клавиши грелки

и надовив на защелку, снять их.

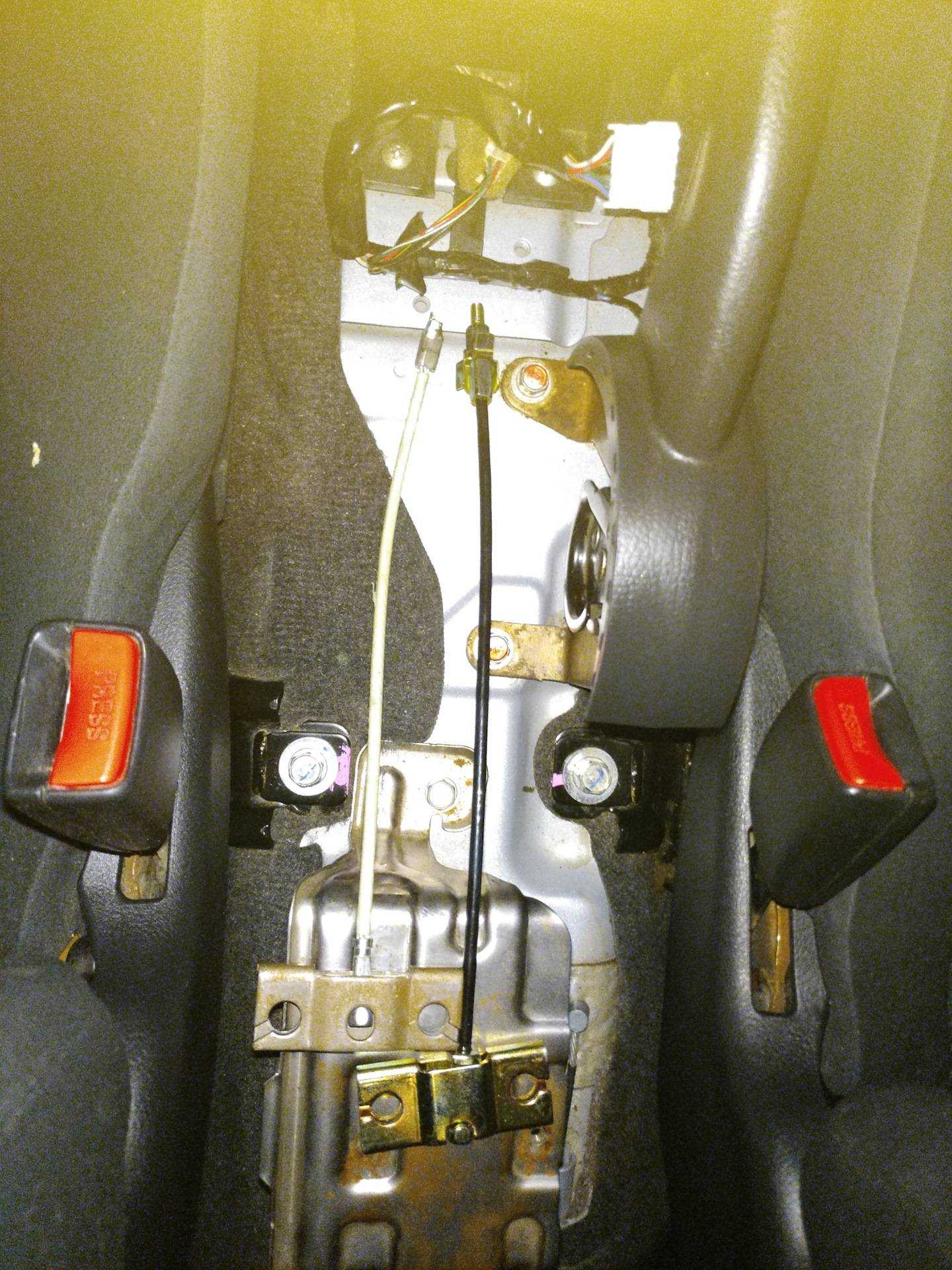

Снимаем тоннель пола и кладем в сторону

СЦУКИ ЯПЫ! НУ ПОЧЕМУ ВЫ ДЕЛАЕТЕ ЛУЧШЕ НАС АВТОМОБИЛИ! ВСЕ ДОВОЛЬНО ПРОСТО И ДОСТУПНО!

Зачем нужен ручник на автомобиле

Перед тем как переходить к рассмотрению вопроса о регулировке ручника, нужно разобраться, в чем его задача. Многие водители вовсе не используют ручник автомобиля, а в некоторых современных машинах он даже «запрятан», например, под подлокотник, который чаще всего у водителя опущен.

Главная задача ручника – воспрепятствование самопроизвольному движению автомобиля при его нахождении на горке. Например, это может быть полезно на стоянке или в пробке на подъеме. Кроме того, с ручника значительно проще трогать в горку или на спуск, особенно если автомобиль оборудован ручной коробкой передач.

Помимо этого, ручник может использоваться при отказе тормозов. Если автомобиль не реагирует на обычное торможение педалью, стояночный тормоз позволит остановить машину, но это негативно скажется на самой тормозной системе автомобиля.

Когда же нужно проводить регулировку ручного тормоза?

Регулировка ручного тормоза необходима в следующих случаях:

1. Была произведена замена тормозных колодок.

2. Была произведена замена тормозных барабанов (тормозных дисков).

3. Была произведена регулировка положения тормозных колодок.

4. Была произведена замена тормозного торса в ручнике.

5. Была произведена обратная установка регулировочного приспособления.

6. Ход тормозного рычага сильно увеличился (до 10 зубцов).

Чтобы устранить проблемы с ручным тормозом можно либо сразу обратиться на станцию автосервиса, либо попробовать устранить неисправность самостоятельно. Отрегулировать ручник самостоятельно несложно и с этой операцией справиться любой человек, у которого есть базовое представление об устройстве автомобиля.

Но регулировка ручного тормоза должна осуществляться в специально предназначенном для ремонта месте и с соблюдением всех правил собственной безопасности. Перед проведением ремонта обязательно следует уточнить, ручник какой именно конструкции установлен в автомобиле, заглянув в инструкцию по эксплуатации транспортного средства.

Как подтянуть ручной тормоз на Mitsubishi Lancer 9 и 10

Важность исправности стояночного тормоза часто бывает недооценена водителями, имеющими небольшой стаж управления, чего нельзя сказать об опытных шоферах. Исправная работа ручника – страховка в экстремальных ситуациях – известно всем.

Регулировка стояночного тормоза не требует специального инструмента

Достаточно запастись небольшим количеством свободного времени, чтобы подтянуть ручник на Mitsubishi Lancer 9 и 10

Регулировка стояночного тормоза не требует специального инструмента. Достаточно запастись небольшим количеством свободного времени, чтобы подтянуть ручник на Mitsubishi Lancer 9 и 10.

Когда требуется регулировка стояночного рычага?

Эксплуатация автомобиля в исправном состоянии возможна, когда вовремя проводится диагностика всех систем. Стояночной механизм остановки автомобиля не является исключением

Признаки, при которых требуется внимание к тормозной системе, следующие: при подъеме рычага стояночного тормоза на 5-7 щелчков автомобиль не удерживается на уклоне 25%

Если сложно найти площадку высотой 125 см и длиной подъезда 5 метров (это соответствует уклону в 25%), тогда сделайте следующее:

• остановите автомобиль на ровной поверхности;
• заглушите двигатель;
• зафиксируйте рычаг в положении 5-7 щелчков;
• выйдите из машины и попробуйте сдвинуть ее с места.

Если удалось – будьте уверены, регулировка необходима, но все может быть не так уж и просто, ведь причины неисправности могут быть следующие:

• изношенные колодки, тогда их следует поменять;
• порванный или растянутый трос – в этом случае необходима его замена;
• износ тормозного барабана.

Последний вариант – очень редкий случай, так как в Лансере 9 и 10 основной дисковый тормоз конструктивно совмещен со стояночным барабанного типа, но работают они независимо друг от друга.

Если все вышеперечисленные признаки не подтверждаются или неисправности устранены, тогда рекомендуется подтягивание ручного тормоза.

Как подтянуть ручник на Лансере 9?

У большинства авто стояночный тормоз работает по классическому варианту – при перемещении ручника происходит раздвижение тормозных колодок, зажимающих тормозной барабан. Усилие передается с помощью троса, идущего из салона автомобиля по днищу до задних тормозных колодок.

Для регулировки стояночного тормоза необходимо:

Заглушить двигатель авто. Расположить автомобиль на ровной площадке и заблокировать передние колеса противооткатными упорами. Установить ручку стояночного тормоза в верхнее положение; С помощью плоской отвертки снять пластмассовый карман-углубление в декоративном корпусе, в котором находится ручка стояночного тормоза. Потянуть на себя декоративный корпус, вставив пальцы в освободившееся отверстие

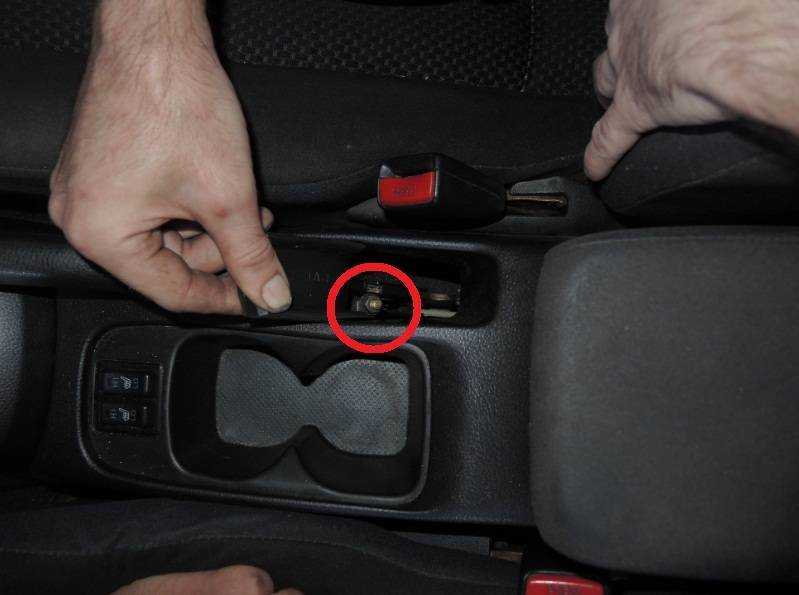

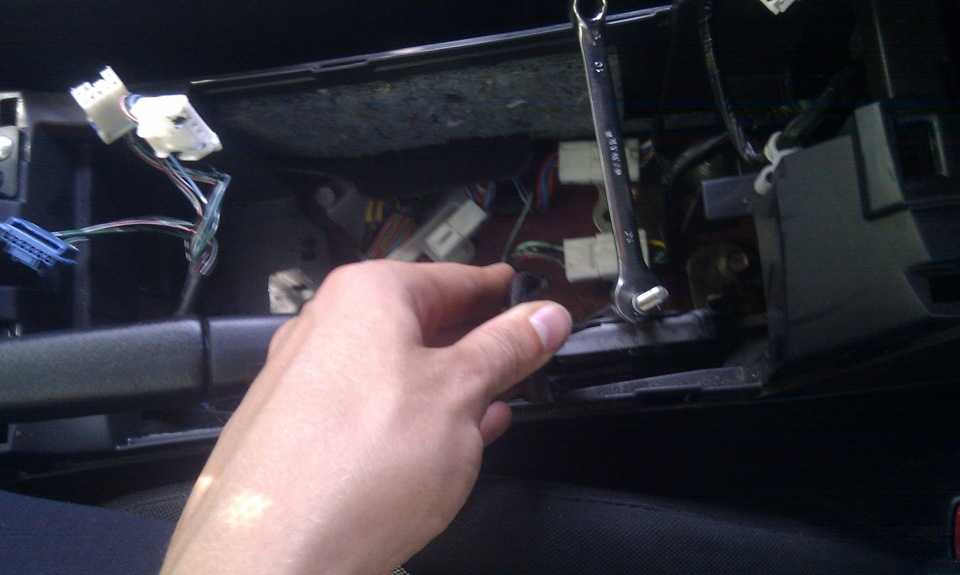

Осторожно вытащить пластмассовый корпус через ручник, не повредив электрические разъемы. Гаечным ключом на 10 мм закрутить на штоке гайку М6, удерживающую привод троса, на необходимое количество оборотов (по ходу часовой стрелки – происходит подтяжка троса стояночного тормоза)

Как провести контроль?

Для того чтобы узнать, надо ли еще закручивать гайку, необходимо поддомкратить одно из задних колес на такую высоту, чтобы оно не касалось поверхности земли. Затем поднять ручник и попробовать провернуть колесо руками. Если оно свободно прокручивается, а ручник установлен на 7 щелчок, то необходимо продолжить затягивать регулировочную гайку до тех пор, пока колесо невозможно будет прокрутить. Если сделано все правильно, то при отжатой ручке стояночного тормоза колесо должно вращаться без усилия.

Если этого не происходит и колесо не представляется возможным прокрутить, значит трос ручника натянут сильнее, чем надо, и тормозные колодки упираются в барабан – необходимо ослабить его. Для этого регулировочную гайку нужно открутить в направлении, противоположном ходу часовой стрелки.

Итоговое испытание необходимо провести в безопасном месте под наклоном в 25%.

Также можно проверить правильность работы следующим образом: затянув ручник, спокойно отпустить педаль сцепления, установив РПП на первую передачу. Если двигатель заглох, и авто не сдвинулось с места, значит отрегулировано все правильно.

Вопрос, как подтянуть ручник на Лансере 10, решается аналогично вышеизложенному. По завершении регулировки натяжения троса необходимо в обратной последовательности собрать пластмассовые детали салона автомобиля. Если операции по настройке ручника не дали желаемого результата, то необходимо внимательно измерить зазоры между тормозным барабаном и колодками стояночного тормоза. А также убедиться, что тормозной трос не порван и не сильно растянут.

Натяжка ручника на ВАЗ 2114

В процессе эксплуатации нередко (как правило всегда) происходит износ подвижных элементов тормозной системы. В первую очередь страдают конечно же тросы, которые имеют свойство деформироваться и растягиваться. В такой ситуации происходит ослабление чувствительности ручного тормоза, а соответственно и его эффективность. Как следствие – требуется натяжка. Как подтянуть ручник на ВАЗ 2114 рассмотрим ниже.

Сам процесс проходит поэтапно и сначала автомобиль необходимо подготовить:

1. Загоняем машину на автоэстакаду (как вариант, на смотровую яму), или используем домкрат.
2. Рычаг КПП устанавливаем на первую передачу
3. Подсчитываем количество щелчков ручника до блокировки колес (менее двух – необходимо ослабить натяжение троса, более шести – наоборот, усилить)
4. Полностью отпускаем ручник
5. Ищем два ключа на тринадцать. Это, пожалуй, все инструменты, которые нам понадобятся
6. Отправляемся под машину и ищем там глушитель (это не сложно)
7. Крепления коллектора и глушителя снимаем. Это значительно упростит процедуру
8. Видим уравнитель тросов – он то нам и нужен
9. Первым ключом ослабляем контргайку, вторым удерживаем гайку во избежание прокручивания
10. Регулировка хода рычага происходит следующим образом: затягивая гайку – уменьшаем ход рычага, ослабляя – увеличиваем соответственно. Регулируем и периодически проверяем ход. От 2 до 6 щелчков – норма.
11. Когда желаемый результат получен, поднимаем на домкрате заднюю часть автомобиля, что бы колеса висели. Теперь проверяем не мешают ли ращению тормозные колодки. Поднимаем рычаг – колеса должны встать намертво.
12. Теперь можно закрутить контргайку.

Аналогичным способом проходит ремонт на моделях ВАЗ 2115 и ВАЗ 2113. Схема ручного тормоза у них идентична ВАЗ 2114, поэтому проблемы и способы их устранения у всех этих автомобилей одинаковы.

С какой регулярностью проводить замену троса ручного тормоза

Определить, что пора менять компонент, достаточно просто. Если вы ручник стал работать не стабильно (не держит на наклоне, неверное количество щелчков), стоит подтянуть трос. Возможно, процедура не принесет ожидаемого результата. Осмотрите деталь на наличие ржавчины, трещин и других дефектов. Если ручной тормозной привод вообще не работает, то вы, скорее всего, обнаружите оборванный трос. К задним колесам подходит два троса, изнашивается обычно один из них, но менять необходимо оба.

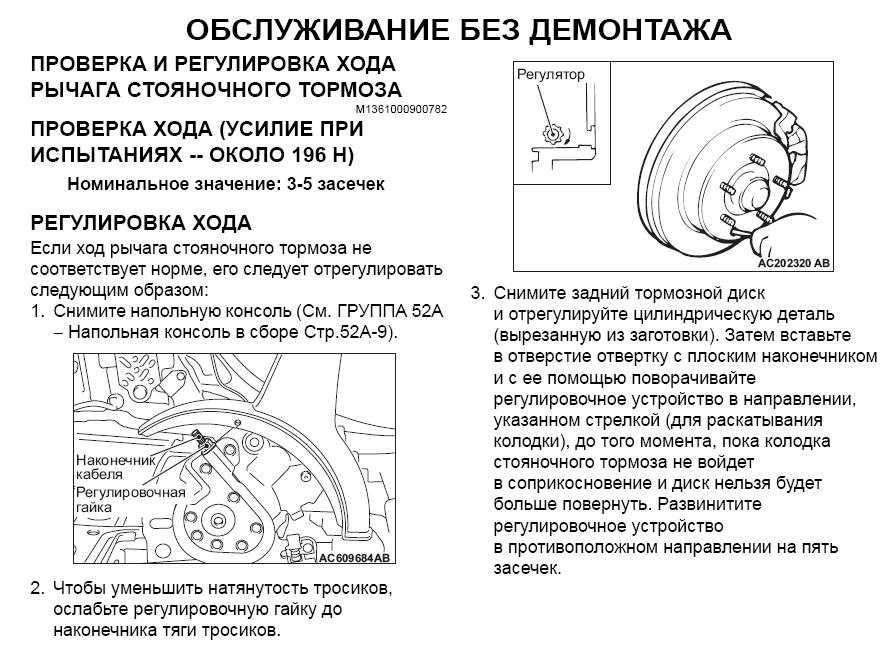

Замена тросов ручника на Лансер 9 и 10 требуется в следующих случаях:

• Стояночный тормоз не держит нужной тяги, регулировка троса результатов не дает.
• Оболочка троса износилась или повреждена.
• Тормозные барабаны перегреваются.
• При нажатии рычага не чувствуется натяжения.

Проще всего проверить трос можно следующим образом: ставим Лансер на стояночный тормоз и выходим из автомобиля. Попробуйте толкнуть его, если он немного прокатится, значит пора проводить замену троса ручника. По регламенту замену рекомендуется производить через каждые 50 тысяч км. Но как показывает опыт, изделие служит и больше. Пару раз в год проверяйте состояние троса. Тогда вы сможете сделать вывод, требуется замена троса стояночного тормоза или нет.
