Всем привет. Подскажите, пожалуйста, кто знает может, как в Toyota Auris в штатной магнитоле найти «+»? Заказал себе обычное зеркало с монитором и отдельно регистратор. Так вот, проблем с подключение зеркала нет, так как там идут провода с «+ и -«, их протощу к лампе заднего хода, а вот как подключить регистратор, все омаю голову. Дело в том, что прикуриватель у меня не работает, в проводке проблемы. Задумался теперь, что подключу регистратор к питанию магнитолы, что б работал, когда ключ в замке. Но как найти «+»самому пока не придумал.
Почитав предложения, решил самому попробовать подключить. AAC — Серый провод
Поэтапная инструкция по снятию магнитолы на Тойоте Королле
На самом деле снять штатную магнитолу не так т просто. Придется разворотить половину центральной панели для того чтобы добраться до самой магнитолы. Стандартная магнитола Тойоты ничем ни примечательна. Стандартный звук, никаких удобств, поддерживает маленькое количество форматов, конечно же, каждый уважающий себя водитель захочет ее заменить.

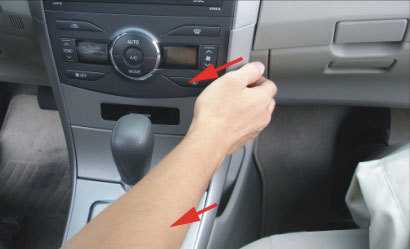

Для начала нам необходимо снять накладки серебряного цвет. Они расположены по обеим сторонам центральной панели. Начнем, пожалуй, с правой стороны. Все они держатся на защелка. И чтобы снять их придется поддевать каждую из них – мы использовали специальный пластиковый нож или шпатель для того чтобы не повредить поверхность накладок. Накладки снимаются снизу верх. Поддевать нужно с внешней стороны панели. Смотрим фото, и все станет понятным.
Далее аккуратно тянем на себя и снимаем накладки центральной панели Toyota Corolla. Складываем в сторону. В результате получается следующее – смотрим фото.
Те же действия производим с другой стороны – левой. Также поддеваем нижнюю накладку и аккуратно снимаем ее, после чего откладываем в сторону. Смотрим фотографии, в принципе, ничего кардинально не поменялось.
Далее приступаем к снятию верхних накладок, принцип снятия тот же, однако поддевать уже следует снизу. Увидев фотографии, вы все поймете. Те же действия следует совершить с другой стороны.
Сняв накладки, для большего удобства вам, мы решили сфотографировать места расположения защелок с обратной стороны. Фотографии расположенные ниже должны вам помочь. На каждой накладке имеется четыре защелки. Они выделены стрелочками.

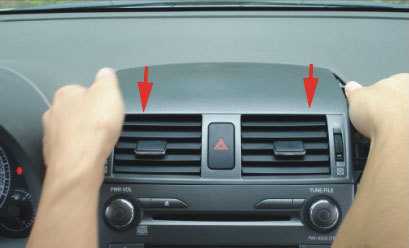

После того как все четыре накладки сняты, мы принимаемся за снятие воздуховода – верхнего. Чтобы это сделать, беремся за него двумя руками – слева и справа, после чего аккуратно тянем его на себя. Все очень просто. Смотрим сопровождающие фотографии.
Перед тем как вытаскивать его до конца, следует аккуратно отключить разъем кнопки аварийных огней. На фотографии разъем выделен красным кругом.
После того как воздуховод вытащен, обращаем свое внимание на то, где находятся защелки воздуховода Toyota Corolla. Они должны остаться на панели , а не в посадочных местах
Здесь стоит сказать что процесс разборки почти окончен, однако теперь нам потребуется инструмент Ключ на 10, которым мы открутим четыре болта держащие магнитолу. На фотографии каждый болт выделен стрелочкой. Так что искать, особо, не придется. Далее смотрим фото и по фотографиям откручиваем болты.
После того как болты были откручены аккуратно вытаскиваем блок магнитолы на себя. Сделать это не сложно, примерно также как и с воздуховодом. Берем ее двумя руками и тянем на себя.
После того как магнитола почти вытащена, аккуратно отсоединяем все идущие к ней провода, стараемся не повредить штекеры, дергать нечего не нужно а просто аккуратно снимаем. Магнитолу можно обмотать мягкой тряпкой, чтобы то не поцарапала поверхность салона и центральной панели.
На этом процесс разборки завершен. Можно сказать, что торпеда Тойота Королла ожидает своего нового постояльца. Смотрим фотографию проделанной работы.
Проверяем питание аудиосистемы
Владельцы Тойота Королла нередко сталкиваются с ситуаций, когда не работает магнитола и прикуриватель. Такая картина говорит об одном – есть проблемы с электросетью авто. Неверно выполненное подключение или скачки напряжения накладывают свой отпечаток на работе автомагнитолы: она может включаться, но не выключаться. Также возможны проблемы с функционалом устройства: дисплей горит, но музыка не играет. В таких случаях первым делом следует проверить предохранитель и защитный диод.
Первый элемент сети предохраняет автомагнитолу от перепадов напряжения, так как своего защитного механизма устройство не имеет. Проверять необходимо оба предохранителя – под капотом и в салоне авто. В случае обнаружения сгоревшей детали заменить защиту новым экземпляром
Также важно убедиться в целостности печатных плат, размещенных внутри аудиосистемы. Они должны быть в исправном состоянии, без вздувшихся конденсаторов и «горелых» дорожек
Переходники разных разъемов
Элементы предназначены для подключения автомагнитолы к электросети машины с помощью различных штекеров. Часто переходники с одной стороны оснащены ИСО-разъемами, а с другой — нестандартным фирменным коннектором, подходящим для какой-либо модели автомобиля. При помощи подобных элементов можно монтировать акустические системы с евроразъемами вместо устройств с оригинальными штекерами, при этом отсутствует необходимость в перепаивании проводников и любого другого вмешательства в электросеть машины. В продаже можно найти изделия с 2 нестандартными штекерами.
Иногда машина не оснащена разъемами, тогда необходимо подключить подходящий к магнитоле штекер к проводам в автомобиле. Это делают как скручиванием, так и пайкой. Также с этой целью используют клеммную колодку, дополнительная изоляция в таком случае не нужна. При скручивании и пайке придется воспользоваться кембриками или термоусадочными трубками, чтобы обеспечить безопасное пользование устройством.
Переходники используются для подключения:
Достоинство использования элементов состоит в отсутствии вмешательства в штатную проводку: пользователю не придется паять или разрезать провода.
На устройствах с опцией управления с руля машины предусмотрен адаптер кнопок — еще один вид переходника. Он представляет собой специальное устройство, с помощью которого можно заменить штатную аудиосистему другим оборудованием.
Подключение и замена магнитолы своими руками: что нужно знать?
Процедура установки головного устройства в Короллу Е120 не предоставит особых трудностей: весь фронт работ интуитивно понятен и выполним одной парой рук в домашних условиях. Для замены аудиосистемы в автомобиле потребуется не более часа времени, а также наличие шлицевой и крестовой отвертки, пассатижей и изоляционного материала. Дабы установить новую магнитолу в Toyota Corolla E120 необходимо:
- Снять клемму с «минусом» от аккумулятора, дабы обесточить электроцепь в автомобиле;
- Далее переходим в салон и демонтируем центральную панель торпеды, после чего отщелкиваем пластиковые пистоны, фиксирующие переходную рамку магнитолы;
- Затем откручиваем винты, крепящие магнитолу на кронштейне, после чего вытаскиваем устройство немного на себя и отсоединяем все штекера;
- Теперь необходимо установить новое оборудование, смонтировать переходную рамку соответствующего типа и подключить ГУ к системе автомобиля.
Подключать проводку к магнитоле требуется детально по инструкции поставляемой в комплекте с оборудованием – это обезопасит от неправильного подключения и возможного замыкания устройства. При наличии штатной проводке в автомобиле магнитолу можно подключить заводским методом, где назначение кабелей различается по цвету обмотки:
Желтый – «плюсовой» 12-вольтовый провод, от которого питается встроенный усилитель. Данный кабель рекомендуется подключать напрямую к АКБ транспортного средства, предварительно врезав предохранитель на расстоянии не более 30 см от аккумулятора;
Красный – предназначен для управления ГУ от замка зажигания и позволяет воспроизводить музыку при заглушенном двигателе;
Черный – «масса» системы. При слабой акустике кабель можно подключить к кузову автомобиля, а при установки дополнительного пакета динамиков или сабвуфера – необходимо прямое подключение на «минус» аккумулятора;
Белый – отвечает за подключение антенн связи, через которые можно усилить сигнал на рации, TV или GPS модулях;
Белый или красные провода с маркировкой FL/RR – предназначены для вывода сигнала на динамики в салоне
При подключении важно соблюдать полярность подключения, в противном случае возможен выход из строя оборудования или снижение мощностного потенциала.
Оранжевый – данный кабель отвечает за подключение к магнитоле кнопок дополнительного управления, расположенных на рулевом колесе.
На качестве проводки не стоит экономить: толщина сечения для силовой магистрали и питания сабвуфера должна соответствовать заявленному производителем уровню, в противном случае возможна перезагруженность электросети и вероятность короткого замыкания.
Подключение камеры согласно распиновке

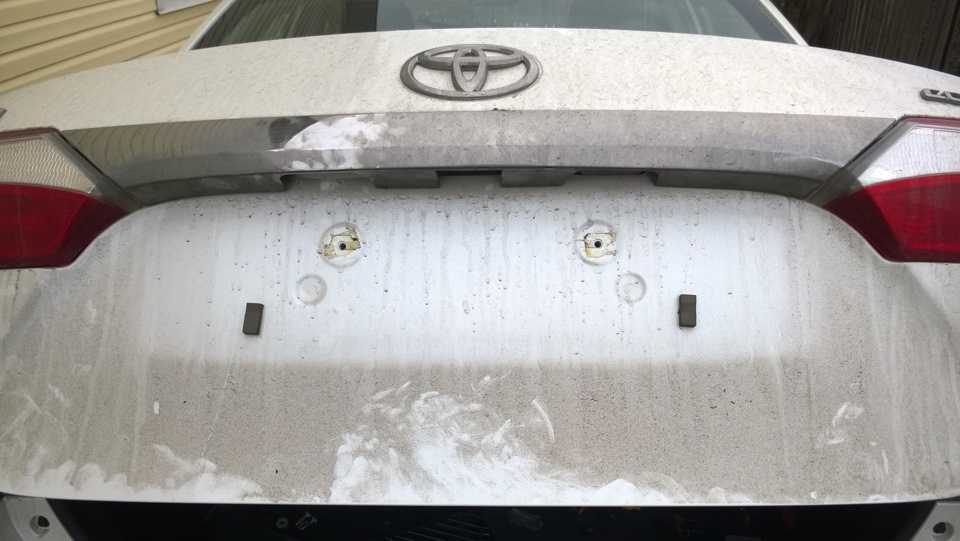

Зная распиновку автомагнитолы, можно осуществить спокойно своими руками подключение камеры заднего вида. На примере популярного «тойотовского» аппарата Ca-Fi узнаем, как это сделать. Сам процесс делится на две части: собственно установка аппарата с подключением и соединение камеры заднего обзора.

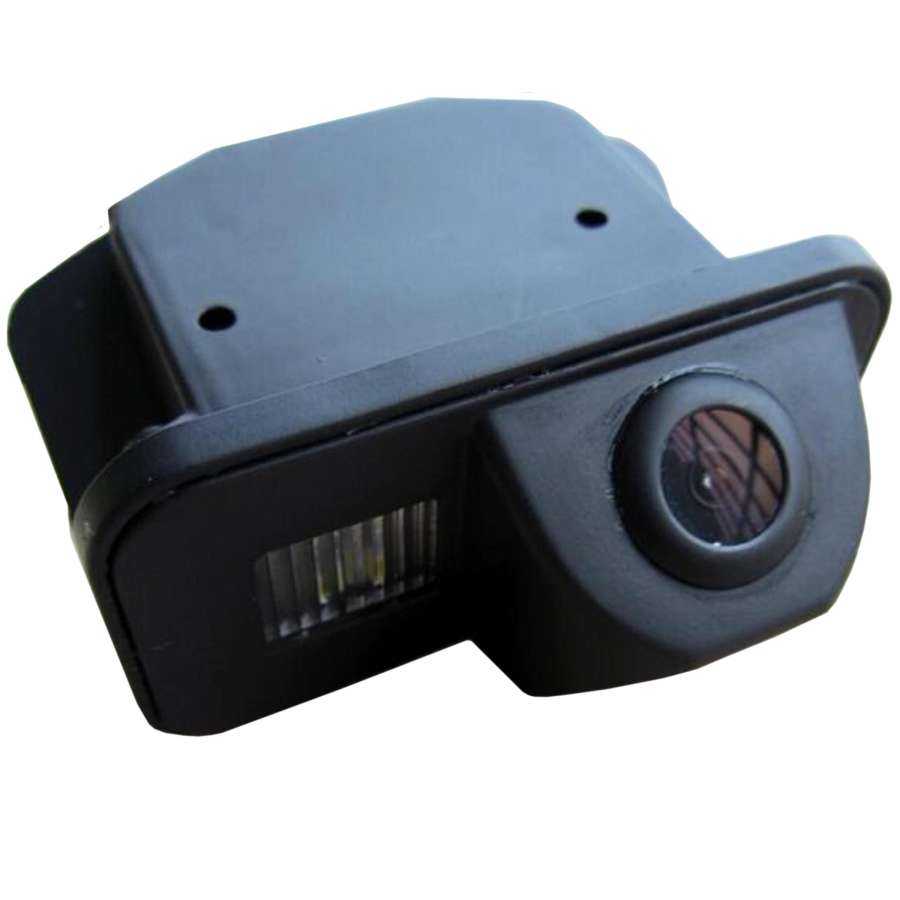

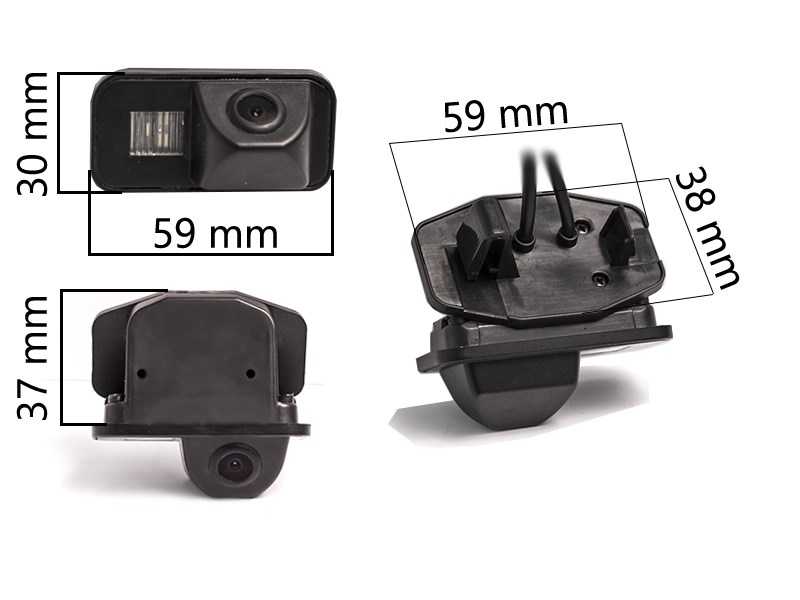

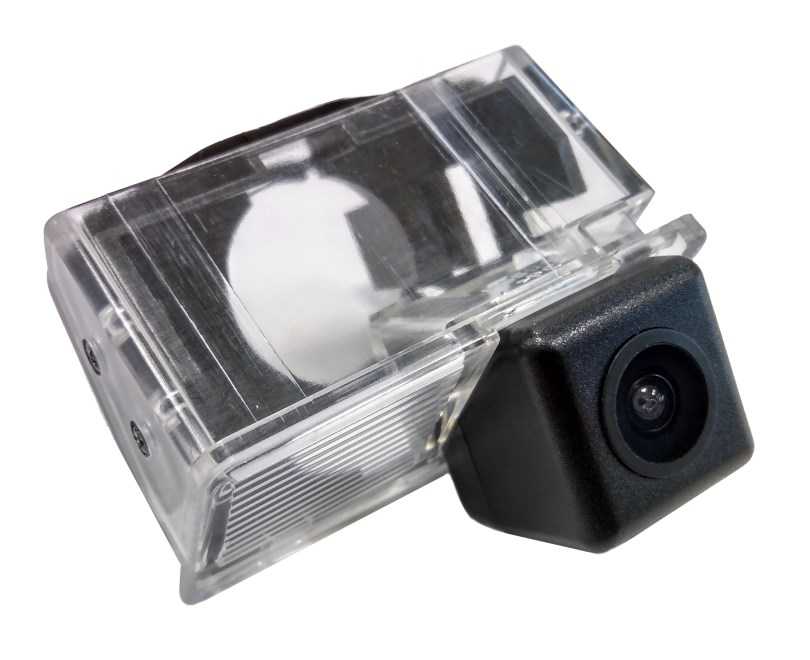

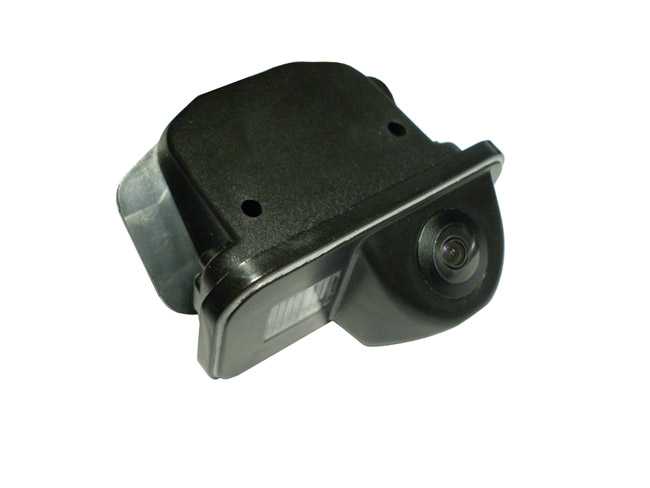

А вот подключение камеры может для некоторых вызвать затруднения. Вот что нужно знать:
- Камера заднего вида на Тойота Прадо питается от 5В;
- Для ее подключения потребуется разъем от заводского монитора, который после установки новой магнитолы, остается свободным;
- Этот самый разъем 14-контактный. Но нам потребуется всего лишь два провода видео сигнала и сигнал задней передачи;
- Помимо этого, надо будет преобразовать напряжение с 12В на 5В.
Схема подключения камеры имеет свою распиновку. Вот как она выглядит.
Распиновка разъемов автомагнитол toyota
Схема расположена так, как будто на нее смотришь со стороны проводов. Фото в верхнем левом углу помещено для наглядности. Итак, чтобы соединить камеру с автомагнитолой Тойота, надо в первую очередь связать вместе сигнал задней передачи и провод Reverse на Ca-Fi. Кроме того, надо будет поставить преобразователь и сделать тюльпан для передачи видеоданных.
На фото ниже показано, как сращивать провода с помощью скотчлока.
Скотчлок и провода
Далее осуществляем следующее:
- Машину заводим;
- Включаем заднюю передачу;
- Поверяем, как все работает (на монитор установленной магнитолы должно идти изображение с камеры).
Таким образом, зная распиновку автомагнитол Тойота можно осуществлять подключение по любой из выбранных схем. В процессе работ крайне полезно посмотреть видео обзор. Пошаговая инструкция из других источников также будет в помощь. Цена самостоятельной установки автомагнитолы заметно отличается от стоимости услуг специалистов, которая в несколько раз выше.
Очень часто у пользователей возникает вопрос о том, как подключить магнитолу Тойота Королла самостоятельно и можно ли проделать эту информацию вообще. Многие считают, что подключить магнитолу Тойоты Королла правильно слишком тяжело и поэтому обращаются в специализированные центры, что приносит непредвиденные затраты.
Магнитола Тойота Королла
Стоит отметить, что японские автомобили, в том числе, Тойота 86120-60581, доверху напичканы электроникой, которая часто вводит многих россиян в ступор. При этом штатная магнитола заводского типа меняется на более современную или подключается довольно быстро и не требует большого опыта в данной сфере.
Установка новой магнитолы в салон Тойота Королла
К установке новой аудиосистемы в салон автомобиля необходимо подойти со всей серьёзностью. Ведь от правильности подключения зависит качество дальнейшей работы магнитолы. К новому устройству, как правило, поставляется подробная инструкция с порядком подключения тех или иных проводов.
Процесс установки магнитолы на Toyota Corolla выглядит следующим образом:
- Процесс демонтажа старой системы лучше всего начинать со снятия «бороды», путем освобождения винта в крутилке скорости вентилятора.
- Освободить четыре винта, расположенных под магнитолой.
- Старая аудиосистема изымается из разъема, устанавливается новая с прикрученными штатными элементами крепления.
- Подсоединяем переходной провод.
- Осуществляется сборка в обратной последовательности.
Установка омывателей повышенного давления
Почему омыватели являются необходимостью? В ненастную погоду или при таянии снегов фары иногда настолько забрызгиваются, что водителю приходится останавливаться, чтобы очистить их, иначе дорогу просто не видно. Как следует из описания, омыватели повышают безопасность движения ночью.
ЧИТАТЬ ДАЛЕЕ: Тюнинг автомобиля Тойота Королла в 120 кузовеВ автомагазине подобный механизм можно заказать нескольких вариантов:
- омыватели низкого давления с дворниками на фарах;
- омыватели высокого давления для очистки фар струей жидкости.
Первый механизм на марке Тойота Корола 150 повторяет работу дворников и омывателей для стекла. Второе устройство более эффективно: на всю поверхность «огней» направляется струя воды при помощи специальной форсунки. Устройство омывателя высокого давления состоит из таких компонентов как:
- Насос для создания нужного давления.
- Бачок с водой.
- Соединительные шланги.
- Форсунки.
- Блок управления.
Бачок — небольшой резервуар для воды, необходимый для очистки фар. Применяется основной резервуар омывателя и дополнительная часть, закрепляемая сразу под капотом или бампером кузова Тойоты Королла. Эта деталь не входит в комплект и ее придется выбирать отдельно.
Насос — создает требуемое давление жидкости. Принцип работы похож с насосом, работающим для очистки лобового стекла. Чтобы привести насос в действие, посылаются сигналы управления на него.
Соединительные шланги — обеспечивают работу всех соединительных узлов. Единственное, владельцу Короллы 150 для этой части кузова надо выбрать минимальную длину шлангов.
Форсунки — от этого компонента зависит надежность работы омывателя фар, так как основная функция форсунки — определение направления струи. В данном случае выбираются форсунки для сферического бампера, так как именно этим типом обладает Королла 150 модели. По последней технологии изготовлен телескопический вариант форсунок, они скрыты под бампером автомобиля, поэтому видна только их крышка. При их установке общий облик кузова 150 модели практически не меняется.
Телескопические форсунки выдвигаются по сигналу, переданному блоком управления при помощи гидравлического поршня. Происходит распыление воды на фары, после этого механизм убирает их снова под бампер.
Блок управления — можно использовать различные способы, но наиболее эффективный выбор – кнопка на руле, посылающая сигнал через реле на насос. Так осуществляется произвольное управление, работающее автономно от фар. ЧИТАТЬ ДАЛЕЕ:
Тюнинг автомобиля Тойота Королла 2014 года выпускаМожно устанавливать форсунки на Тойоту Короллу 150 своими руками, следуя инструкции производителя. Однако, помните, что надо заранее поискать резервуар для воды и определить место для его крепления. В ином случае, потребуется монтаж дополнительного насоса. Иногда для тюнинга приходится временно убирать пластиковый бампер 150 модели для корректной установки.
Само использование омывателя для фар почти не отличается от эксплуатации омывателя для лобового стекла. Следуйте этим правилам, если хотите, чтобы механизм проработал как можно дольше:
- В резервуар добавляется чистая вода или специальная жидкость. Если попадает мусор или грязь, то отверстия выхода воды забиваются и вместо нужного количества выбрасывается слабый поток, не дающий особого эффекта очистки.
- Для лучшей очистки в воду добавляется специальное средство.
- В зимнее время желательно добавлять антифриз.
- Периодически включайте омыватель и в сухую погоду. Это продлит его период эксплуатации.
- Иногда следует проверять крепление узлов.
Проверка усилителя
Усилитель является одним из самых чувствительных к перепадам напряжения элементов в аудиосистеме. Любой скачок в сети может вывести из строя этот чрезвычайно важный механизм из строя. В большинстве случаев перегорает плата либо предохранитель перестает корректно работать. Магнитола может полноценно функционировать, но звучание музыкальных композиций водитель так и не услышит. Также микросхема может сгореть из-за неправильно подключенных колонок. Если магнитола работает, но звука нет – нужно разбирать усилитель и проверять его микросхему.
Для проверки необходимо проделать следующую работу:
- Найти источник питания;
- Измерить мультиметром его показания – они должны быть 12В;
- Подключить внешнюю колонку;
- Подсоединить провода соответствующим образом: питание, «земля», контролер включения.
Если усилитель отказывается работать, можно попробовать «оживить» его микросмеху с помощью спирта и ватных тампонов. Смеху необходимо протереть, особенно в тех местах, где замечены «горелые» участки, после чего дать высохнуть. Если после проделанной работы механизм по-прежнему отказывается выполнять свои обязанности, ничего не остается, как покупать новый.
Улучшаем фары, безопасное передвижение по дорогам
Специалисты рекомендуют периодически менять фары Corolla, если на них появились царапины или потертости, поскольку их наличие будет мешать четкости освещения. Можно установить точно такие же источники света, как и были, но лучше выполнить тюнинг оптики на Королле 10 поколения 2013.
Действительно красивая оптикаОбновление оптики можно разделить на несколько этапов:
Замена лампочек – самый простой и самый доступный вариант тюнинга. Вместо обычных источников света стоит подобрать ксеноновые или светодиодные. Например, Led star – это отличное решение для замены стандартных ламп на более современные приборы освещения. Установка модулей вместо заводской фары. Модульная оптика представляет собой 3 вида секций: габаритные огни, дальний и ближний свет
При выборе следует обращать внимание на производителя и комплектацию. Наиболее популярные модульные фары eagle eyes, которые идут с линзой в комплекте
Защитный декор, который крепится на сам фонарь – цветная пленка, защищающая параллельно стекло от небольших повреждений, — или рядом с ним, как реснички на фары.
Как видим, тюнинг оптики – это как полноценная замена на более качественную, так и обновление отдельных элементов. Ведь декорирование стоп-сигналов и установка противотуманных фар только малая часть изменений, которые подойдут для «оптимизации» осветительных приборов на Королле 150 2012. Еще можно использовать не прозрачные стекла, а черные фары sonar, дополненные полосками дневных ходовых огней.
Какая оптика Вам нравится больше, эта или верхняя? Не стоит забывать и про задние фонари Corolla 150 2011, ведь от их состояния также зависит безопасность движения. Обновить сигналы поворотов, габариты и стопы можно с помощью светодиодных фар depo, выполненных в стиле рестайлинг.
Что собой представляет новая штатная магнитола
Магнитола заводской комплекции, к сожалению, не имеет свойства поддерживать такой популярный формат как МР3, поэтому, продвинутому слушателю следует её заменить на магнитолу Королла с расширенным набором функций. Эта автомагнитола включает в себя TV, DVD и GPS, и, конечно же, поддерживает формат MP3 и IPOD, а самое интересное, что она имеет камеру заднего вида.
Данную магнитолу очень просто устанавливать, она подключается при помощи обычных заводских проводов, которые идут в комплекте. Тойота автомагнитола имеет точно такие же разъемы, как и заводская, именно поэтому она идеально подходит в качестве аналога родной модели и легко устанавливается в штатное место.
Всё, что дополнительно потребуется, это установить IPOD провод для подключения. Так же, дополнительно можно установить вручную настройки телевизора и GPS. Дизайн у магнитолы красивый и качественный, поэтому она идеально впишется в общий вид Вашей машины.
Чтобы всё это не устанавливать, можно приобрести уже готовую магнитолу Тойота универсального назначения, но Вас могут не устроить стандартные настройки в ней, поэтому лучше делать всё самостоятельно.
Так же в универсальной автомагнитоле могут не совпадать настройки с параметрами Вашего авто, например, не будет воспроизводиться MP3 или DVD.
Как происходит распиновка магнитолы Тойота Королла
Зато распиновка магнитолы Тойота Королла не требует особых профессиональных навыков, поэтому, справится с ней даже новичок в области электрики и техники.
При этом распиновка магнитолы Тойота Королла предлагается к рассмотрению в схемах, где четко указаны, куда располагать те или иные провода.
Распиновка магнитолы Тойота Королла
Стоит отменить, что магнитола штатная на Королла 120 может расположиться, если заранее были приобретены:
- сама магнитола;
- переходники-адаптеры.
При этом переходники для Королла 120 с разъемами различного типа продаются и на автомобильных рынках, и в крупных фирменных магазинах. Они предназначены для того, чтобы соединить штатный разъем для Короллы с разъемом конкретной магнитолы.
Распиновка магнитолы Тойота Королла может происходит и в более трудном режиме, для которого потребуется настойчивость и сноровка. Этот вариант будет необходим в том случае, когда пользователь захочет досконально разобраться во всех тонкостях процесса или просто не сумел найти переходник на уникальный разъем в приемнике.
В таком случае распиновка магнитолы Тойота Королла любой модели происходит одинаково, но следует предельно внимательно рассмотреть то, как выглядят гнезда под магнитолу на ней и на Королле. Именно от того, насколько хорошо человек знает распиновку, то есть расположение проводов и отверстий, зависит звучание и работа магнитолы.
Обозначения разъемов
На удлиненном блоке разъемы предназначены:
1 слева – для провода в 12 вольт, который отвечает за поворот ключа (АСС);
2 слева – тот же провод, но в режиме работающего зажигания;
3 справа – подключение левого + динамика;
4 справа – подключение правого переднего + динамика;
5 и 6 слева – останутся свободными;
7 посередине – питание антенны;
8 посередине – заземление;
9 и 10 справа – передние левый и правый – динамики.
На укороченном блоке разъемы отвечают:
11 слева – за задний левый + динамик;
12 справа – за задний правый + динамик;
13 слева и 16 справа – задние – левый и правый динамики;
14 и 15 внутренние – останутся пустыми.
Распиновка для различных марок авто и магнитол
Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях
Схема распиновки iso разъемов к магнитолам pioneer
Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.
В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.
Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.
toyota
Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.
| № 1 | А+ |
| № 2 | GND |
| № 3 | BAT+ |
| № 4 | Подсветка |
| № 5 | Антенна |
| № 6 | Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-) |
При подключении магнитолы используются стандартные схемы.
| № 1 | ANT |
| № 3 | LR. Линейный выход |
| № 4 | GND. Линейных выход |
| № 5 | RR. Линейный выход |
| № 6 | CD – LCH |
| № 7 | CD – GND |
| № 8 | CD – RCH |
| № 9 | CD – Reset |
| № 10 | CD – CD clock out |
| № 11 | CD – DSPL select |
| № 12 | CD – data out |
| № 13 | CD – clock in |
| № 14 | CD – data in |
| № 16 | A+ |
| № 17 | GND |
| № 18 | ANT GND |
| № 22-27 | Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-) |
| № 28 | Mute |
| № 29-30 | Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-) |
| № 31 | ANT CONT |
| № 32 | CD ACC Постоянный |
| № 33 | AMP Постоянный |
| № 34 | B UP |
| № 1-6 | Динамики (LR+, RR+, LR-, RR-, LF+, RF+) |
| № 7 | А+ |
| № 8 | Подсветка |
| № 9 | BAT+ |
| № 10 | Динами LF- |
| № 11 | динамик RF- |
| № 12 | Антенна |
| № 13 | GND |
honda
Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.
| № 1 | Динамик RR+ |
| № 2 | Динамик LR+ |
| № 3 | Подсветка |
| № 4 | BAT+ |
| № 5 | A+ |
| № 6 | Антенна |
| № 7-10 | Динамики LF+, RF+, RR-, LR- |
| № 13 | GND |
| № 14-15 | Динамики LF-, RF- |
Стандартная европейская разводка выводов.
| № 1 | А+ |
| № 2 | BAT+ |
| № 3 | GND |
| № 4 | — |
| № 5-12 | Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR- |
alpine
Alpine TDE-7823W: 1 – BAT+,
| № 2-5 | Динамики LR-, LR+, RR-, RR+ |
| № 7 | Усилитель |
| № 8 | Антенна |
| № 9 | GND |
| № 10-13 | Динамики LF-, LF+, RF-, RF+ |
| № 5-12 | А+ |
mitsubishi
Во всех моделях используется стандартная европейская распиновка акустической системы.
| № 1-2 | Динамики RR+, LR+ |
| № 3 | Управление антенной |
| № 4 | Управление подсветкой |
| № 5-8 | Динамики LF+, RF+, RR-, LR- |
| № 10 | А+ |
| № 11 | BAT+ |
| № 12 | Управление подсветкой |
| № 13-14 | Динамики LF-, RF- |
| GND |
Замена штатной магнитолы
Как проводится установка штатной магнитолы в автомобиль:
Для начала необходимо поддеть правую накладку центрального туннеля, после чего осторожно её снять.
То же самое нужно сделать с левой накладкой.
Теперь пора перейти к верхним накладкам, нужно аккуратно поддеть правую накладку снизу, после чего отщелкнуть.
То же самое проделываем и с левой накладкой.
Как только Вы это сделаете, то увидите, что у накладок имеется по 4 защёлки, проверьте, чтобы они были в нормальном состоянии.
Далее, снимите панель, в которой находятся центральные воздуховоды. Это проделывается двумя руками, потянув на себя.
Не забудьте отключить разъём аварийной кнопки.
Процесс почти закончен, теперь возьмите торцевой ключ на 10 и открутите все 4 болта.
Остаётся только вытащить аппарат на себя.
Далее, отключите все разъёмы питания и все антенны.
Теперь аккуратно и внимательно открутите крепежные пластины с заводской магнитолы
Для этого Вам понадобится торцевой ключ на 8 или же крестообразная отвёртка. Отвинчиваем 4 болта с каждой из сторон.
Снимите 4 защёлки из жёлтого пластика. Чтобы это сделать подденьте их тонкой отвёрткой или шилом.
После этого прикрутите крепежные пластины на Вашу новую автомагнитолу и установите желтые защёлки.
Далее подключите все провода и систему поиска GPS и выведите шнур USB в бардачок.
Теперь установите Вашу магнитолу на её штатное место.
Проверьте, как она работает и соберите всё обратно.
Как выбрать новую магнитолу на Toyota Corolla E120 – технические нюансы
При выборе аудиосистемы необходимо учитывать расположение ГУ на центральной панели автомобиля чтобы правильно выбрать переходные рамки: модели типоразмера 1din не могут устанавливаться в панель 2din, а обратно пропорциональное подключение вызовет массу неудобств при эксплуатации.
Также при выборе мощной аудиосистемы рекомендуется перевести электропитание оборудование напрямую на аккумулятор автомобиля, дабы снизить энергопотери и общую нагруженность электросети. Установка ГУ с несколькими сабвуферами потребует замены аккумулятора и генератора на более емкие модели – в противном случае мощность автомобиля будет сильно просаживаться.
| Производитель | Артикул | Страна производства | Тип конструкции | Примерная стоимость, руб. |
| Bosch Aerotwin | 3397118907 | Бельгия | Бескаркасные | 1200 |
| Bosch Eco | 3397004673 | Бельгия | Бескаркасные | 1230 |
| SWF VisioNex | 119840 | Германия | Зимние | 1100 |
| Valeo Silencio | 567947 | Бельгия | Каркасные | 990 |
| Valeo X-TRM | 567940 | Бельгия | Каркасные | 1010 |
| Denso Hybrid | DUR-060L | Австрия | Гибридные | 1320 |
| Champion Aerovantage | A41/B01 | Испания | Бескаркасные | 1320 |
