Как снять магнитолу камри 40

Особенности распиновки магнитолы Тойоты Камри

Распиновка радиоприемника Toyota Camry также не слишком сложна, но если автомобилисту посчастливилось найти переходники для разъема блока, он может не утруждать себя, комплектуя нужное отверстие и провода для радиоприемника Toyota Camry, подходящие по цвету.

Однако если владелец считает себя профессионалом и думает, что распиновка магнитолы Toyota Camry ему подойдет, стоит разобраться в ее нюансах:

Провод с желтым тюльпаном можно подключить к камере заднего хода, подсоединив другую сторону к оригинальному автомобильному радиоприемнику Camry V40;
подключите провод с красным тюльпаном к проводу, который будет подавать плюс, когда переключатель установлен в положение R;
подключите красный провод к проводу, который активирует KZH, к жгуту проводов приемника Camry V40;
также следует подключить красный провод тюльпана к положительной клемме, а черный провод подключить к отрицательному заземлению.

В то же время автомагнитола для Toyota Camry может быть подключена без сложной распиновки, если приобретена фирменная и качественная система. Дело в том, что он уже будет оснащен штекерами, соответствующими определенному разъему.

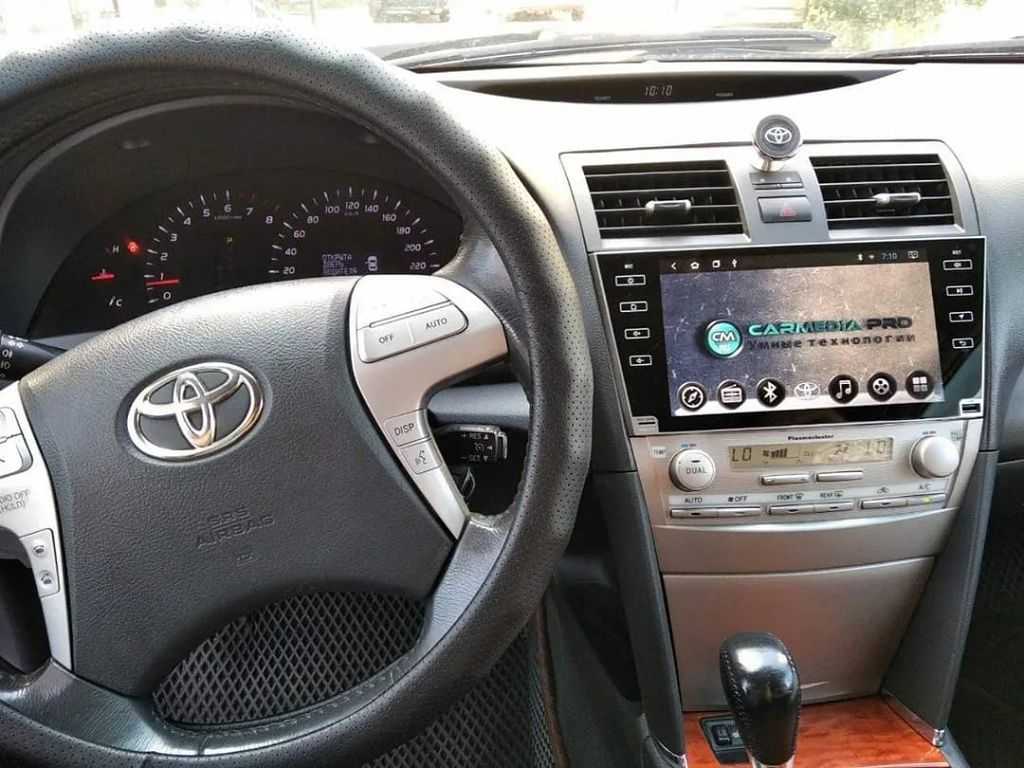

Магнитола на Андроиде с новым ГУ

У Тойта Камри 40 заводская акустическая система меняется на более современную автомагнитолу, которая отлично вписывается в интерьер и вместе с головным устройством вполне гармонирует с деталями салона по цвету и качеству отделки. Лишь огромный экран на 10 дюймов преображает машину, явно выделяясь на центральной консоли.

Новое ГУ устанавливается с прошивкой Android 4.1.1. и отслеживает актуальность приложений, заменяя их по мере необходимости. Штатная магнитола на Андроиде поддерживает актуальные навигационные программы, а интегрированный GPS-блок выводит на 10’’ дисплей изображение пути следования в формате 3D.

Штатное головное устройство Тойота Камри V50 через Wi-Fi или GPS-модем соединяется со Всемирной паутиной и разрешает проехать, не натыкаясь на пробки, что в большом городе уже является большим преимуществом. Навигационные программы с поддержкой головного устройства могут быть записаны ещё и на CD-карточки, которые легко меняются на другие, необходимые на этом маршруте.

В штатную магнитолу входит антенна GSM, поддерживающая связь со спутником. Это даёт возможность через GPS-модем или Wi-Fi отслеживать навигационную обстановку, посещать различные сайты, заходить на почту, просматривать видео и тому подобное.

Функциональность автомагнитолы на базе Андроид поддерживается на высоком уровне, перечислим лишь основные достоинства системы мультимедиа:

большая скорость загрузки и мгновенное включение в работу;
независимо от формата возможно считывание любых данных;
дисплей с высоким качеством воспроизведения изображения;
предусмотрено подключение Wi-Fi к штатной магнитоле Кэмри;
качественное звучание от мощных «низов» до самых высоких нот;
возможность обновления пользователями ОС, установка и загрузка программного обеспечения;
чёткое подключение 3G-интернета и возможность работы с любыми браузерами;
отображение функционала автомобильного компьютера на штатном 8-дюймовом дисплее.

Кроме того, штатная магнитола для Toyota Camry V40 и штатная магнитола Toyota Camry V50 позволяют осуществлять подсоединение различных дополнительных гаджетов.

Магнитола на Андроиде с новым ГУ

большая скорость загрузки и мгновенное включение в работу;
независимо от формата возможно считывание любых данных;
дисплей с высоким качеством воспроизведения изображения;
предусмотрено подключение Wi-Fi к штатной магнитоле Кэмри;
качественное звучание от мощных «низов» до самых высоких нот;
возможность обновления пользователями ОС, установка и загрузка программного обеспечения;
чёткое подключение 3G-интернета и возможность работы с любыми браузерами;
отображение функционала автомобильного компьютера на штатном 8-дюймовом дисплее.

Штатная магнитола Toyota Camry V40 и V55, а также Камри 30 имеют возможность установки другого ГУ с Андроидом и 10-дюймовым дисплеем. Внимательно прочитав инструкцию, мы узнаем, как снять, после чего самостоятельно снимаем и устанавливаем новое.

Для удобства подхода к мультимедиа выкручиваем ручку селектора передач на коробке-автомате. Аккуратно её снимаем и выставляем селектор посередине, после чего движением «на себя» и одновременно поддевая, удаляем боковые накладки, фиксирующие головное устройство.

Слегка поддавливая таким же способом, отделяем пластиковую защиту аудиосистемы и каналов воздухопроводов. Узел пепельницы и кнопочный набор отсоединяем от корпуса ГУ и снимаем. Отворачиваем его от узла крепления и отделяем от штатной проводки.

Размещаем снятое устройство на ровной поверхности и освобождаем его от узлов крепления, климатического блока и клипс. При помощи клипс в новом ГУ фиксируем блок слежения за климатом и ставим на место узлы крепления устройства.

Затем для Camry 40 и V55, под накладку аудиосистемы размещаем антенну GPS, разъём USB и видеокамеры и всё это присоединяем к имеющейся проводке. После проверки ГУ собираем всё в обратной последовательности. Вворачиваем ручку селектора АКПП и наша работа закончена.

Для знающего человека снять штатное устройство и последующая его установка на Camry 40 Андроид с новым ГУ и 10-дюймовым дисплеем большой сложности не представляет, главное, чтобы размеры аналога и старого устройства совпадали. Трудности возникнут с разъёмами и подсоединениями, в которых разобраться сможет лишь профессионал.

С появлением на рынке заводских альтернативных устройств, таких как китайская автомагнитола на Андроиде RoadRoVer – этот вопрос вполне решаем.

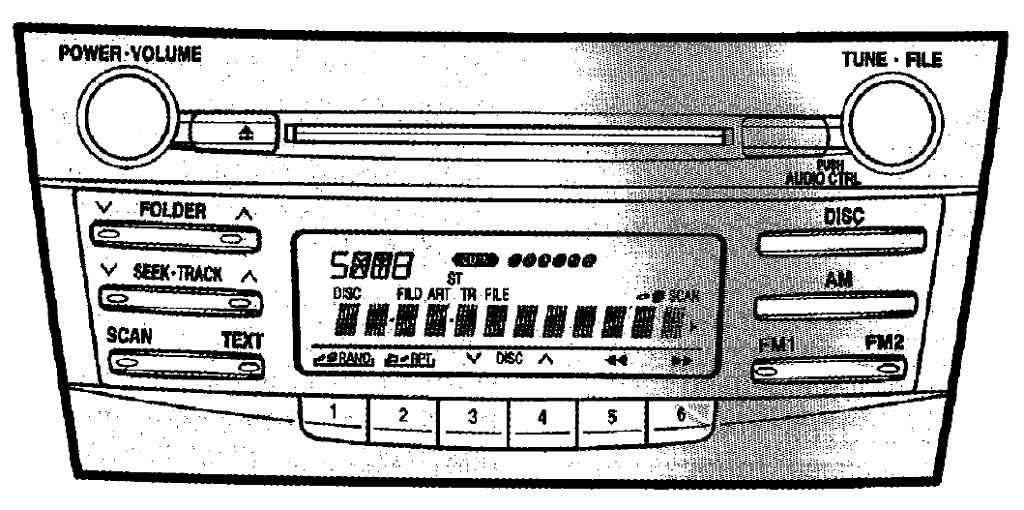

Кнопки лицевой панели

Дизайн главной панели управления магнитолой Тойота Камри 40 считается эталоном простоты и красоты до сих пор. Качественный пластик не выгорает и не деформируется на солнце, все надписи отчётливо различимы, в тёмное время суток подсветка клавиш позволяет без труда управлять устройством. При этом свечение мягкое, не раздражает и не напрягает глаза.

На лицевой панели устройства располагаются клавиши:

Power-Volume, включение питания и регулировка громкости;
Tune-File, выбор медиафайлов и ручной поиск частоты радиостанции;
Folder, переключение между каталогами;
Seek Track, переключение между треками воспроизведения;
Scan-Text, сканирование частот, включение/отключение режима RDS;
Disc, переход в режим воспроизведения лазерных дисков;
AM/FM1/FM2 – переключение между диапазонами радио и сохранёнными в памяти радиостанциями.

По центру панели размещены кнопки предварительной установки, имеющие нумерацию от «1» до «6». Их основное назначение – сохранение в памяти устройства несущей частоты радиостанции, однако, они используются и для переключения треков. Дополняет центральную часть жидкокристаллический контрастный экран. На него выводится основная информация о текущем режиме проигрывания, выбранном режиме эквалайзера, номера трека и т.д.

Интересной особенностью функционирования, представляющей собой большую редкость в наши дни, является наличие функции «Alarm». Если при приёме сигнала радиостанции устройство получало чрезвычайное предупреждение, проигрывание звука останавливалось, а на дисплее возникало сообщение – «ALARM». Такой способ передачи данных использовали подразделения МЧС (как пример) для передачи экстренных сообщений об угрозах подтопления, гроз, сильного ветра и т.д.

Управление магнитолой выполняется как с помощью клавиш центральной панели, так и с помощью кнопок, расположенных на руле. Их количество минимально. Две кнопки регулировки громкости, две клавиши переключения трека/канала радиостанции и кнопка выбора режима.

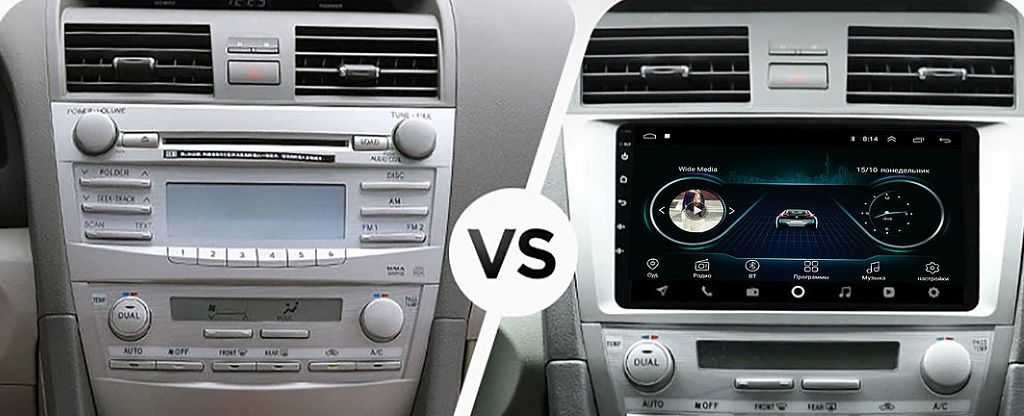

Андроид или штатная магнитола?

Истинные поклонники Камри 40 стараются сохранить интерьер салона в первозданном виде, поэтому не спешат делать установку на аналоговое Android-устройство. Несмотря на широкий выбор функций, возможности подключения дополнительных датчиков и гаджетов, широкий экран в чёрном исполнении выглядит чужеродно. Японские инженеры-проектировщики постарались на славу, выбирая цветовые тона и линии штатного устройства. В сочетании с панелью управления климатом центральная консоль выглядит красиво и гармонично.

Если всё же, Вы решились заменить штатную магнитолу на цифровое устройство, следует учесть ряд факторов. Устройство на базе Android высокого качества редко стоит дешевле 30 000 рублей. К основным недостаткам относятся:

неустойчивая работа при низких температурах;
чувствительность к вышкам сотовой связи и высоковольтным линиям;
высокий риск повреждения экрана мультимедийной системы.

Адаптивная магнитола имеет долгое время загрузки – от 50 до 60 секунд, низкую чувствительность встроенного микрофона, сложность подключения камер парктроника. До сих пор нет единого мнения, какое звучание магнитолы лучше: штатной или аналоговой. Во многом, это зависит от типа встроенного усилителя. При одинаковой мощности лучший звук выдаёт не изделие, а динамики, расположенные в салоне автомобиля

Именно поэтому следует, в первую очередь, обращать внимание на мощность встроенного усилителя

Снятие и установка

Как снять и не повредить штатное устройство? Достаточно демонтировать лицевые панели и достать магнитолу с места крепления, отщёлкнув фиксаторы. Установка и подключение – несложные процедуры. Распиновка электросхемы имеет всего четыре разъёма, отличающихся формой и размерами, а также кабель подключения антенны.

Установить отремонтированную магнитолу или аналоговое устройство можно и самостоятельно. Главное – отключить электропитание и надёжно зафиксировать все клеммы на задней панели.

И не забывайте подписываться на наш Телеграм канал для получения новостей

Где купить автомагнитолу для Тойоты V40

В принципе, такие магнитолы можно найти фактически в любом автомагазине, который занимается продажей подобной продукции и уже там, непосредственно по месту, купить и узнать дополнительные сведенье о той или иной магнитоле.

Также существует ряд сайтов и страниц в Интернете, где можно онлайн заказать и купить магнитолу. Так, одной из самых популярных видов заказа продукции через интернет является алиэкспресс.

Используя данный способ вы также сможете купить как новую и «боевую» модель автомагнитолы, так и б/у, которая также, хотя и поношена, но готова к использованию (как говорится, старый конь бразды не портит).

Однако покупка таким способом является не безопасной, ведь за красивыми и лаконичными словами продавца, о том, что магнитола многофункциональна и хоть на одной ей можно ездить, при покупке может стоять какой-то пережиток технического прогресса, с которым и работать не реально.

Потому, если вы выбрали именно этот способ, то очень советуем вам перед покупкой и оплатой проверить целостность и функциональность прибора, а также проверять отзывы от других покупателей продукции фирмы, у которой вы хотите покупать переходную магнитолу.

Toyota MP3 чейнджер AUX + USB 5+7 pin

Toyota MP3 чейнджер AUX + USB 5+7 pin белый разъём

Цифровой адаптер MP3 чейнджер CARAUX позволяет существенно расширить мультемидийные возможности штатной магнитолы: адаптер позволяет воспроизводить музыкальные файлы с USB флешек и карт памяти (через USB — SD адаптер), а так же имеет дополнительный линейный вход (AUX) для подключения внешних аудио источников.

Основные преимущества цифрового MP3 чейнджера CARAUX:

-Подключение к магнитоле через разъем для штатного CD чейнджера позволяет добиться высококачественного звучания, без каких-либо помех и наводок. -Управление проигрыванием как с кнопок на руле, так и с кнопок штатного головного устройства. -Встроенный аппаратный декодер музыкальных файлов формата MP3 и WMA. -Поддержка носителей: USB флеш карты / Кард-ридеры / Внешние жёсткие диски. -Дополнительный линейный вход (AUX) для подключения внешних аудио источников. -Память последней проигрываемой композиции. -Миниатюрный дизайн: в отличие от устройств других производителей, которые предлагают расположить устройство в бардачке, наш адаптер можно спрятать и вывести в удобное для водителя место только провода USB и AUX, тем самым сэкономив место в бардачке. -Простота установки: достаточно подключить устройство в разъём штатной магнитолы.

Характеристики MP3 чейнджера:

-Рабочее напряжение: 12V DC -Ток потребления: 200мА -Сотношение сигнал / шум: 90 дБ -Коэффициент нелинейных искажений: 0,01% -Диапазон воспроизводимых частот: 20Гц-20кГц -Разрядность ЦАП: 20 бит. -Рабочая температура: -35 — 80 C.

Процедура установки:

-Отключить аккумулятор автомобиля. -Снять штатную магнитолу и найти разъем CD-чейнджера. -Подключить MP3 адаптер в разъем CD-чейнджера и подключить чёрный кабель (масса) к металлическому корпусу штатной магнитолы. -Подключить аккумулятор автомобиля. -Подключить USB флешку с музыкальными файлами к USB разъему MP3 чейнджера и включить питание на магнитоле. -Проверить работоспособность устройства. -Вывести USB и AUX провода в удобное для Вас место и собрать всё в обратном порядке.

Комплектация устройства: -Цифровой адаптер MP3 чейнджер CARAUX -Инструкция по эксплуатации на русском языке

Совместимость:

-Toyota 4Runner (1998-2002) -Toyota Altis (1998-2004) -Toyota Avalon (1998-2004) -Toyota Avensis (1998-2002) -Toyota Camry (1998-2004) -Toyota Carina E (1992-1997) -Toyota Celica (1998-2002) -Toyota Coaster (1993-) -Toyota Corolla (1998-2002) -Toyota Corolla Verso 2004-) -Toyota Cressida (1989-1992) -Toyota Echo / Platz / Vios (1999-2005) -Toyota Fortuner -Toyota Hi-Ace (1989-) -Toyota Hi-Lux (1989-) -Toyota Highlander (1998-2003) -Toyota Kluger (2001-) -Toyota Land Cruiser (1998-2002 без XM или 6 DVD проигрывателя) -Toyota Lite Ace (1993-) -Toyota Matrix (1998-2004) -Toyota MR 2 (1998-2002) -Toyota Optimo (1993-) -Toyota Paseo (1992-1999) -Toyota Pick Up (1986-1995) -Toyota Picnic (after 1990) -Toyota Previa (after 1990) -Toyota RAV4 (1994-2003) -Toyota Sequoia (1998-2002) -Toyota Solara (1998-2003) -Toyota Sienna (1998-2003) -Toyota SportsVan (1996-2004) -Toyota Starlet / Vitz (1993-) -Toyota Supra (1986-1998) -Toyota Tacoma (1998-2004) -Toyota Tercel (1987-1998) -Toyota Tundra (1998-2002) -Toyota Van (1987-1990) -Toyota Yaris (1999-2005) -Toyota Yaris Verso (1999-2005) и другие

Примечание по совместимости:

1) Совместимые модели автомагнитол: магнитолы Fujitsu, Pioneer: 16408, 16810, 17809, 18201, 18301, 18302, 18401, 18402, 18403, 18404, 18406, 35407, 35802, 38408, 55834, 55838, 56816, 57412, 57414, 58402, 58405, 58406, 58408, 58801, 4301, TM 4000 , TM 4410, W 53804, W 53806, W 58300, W 58500, W 58802, WH 8403, WH 8405, WH 8406 и другие. 2) Не совместим с: Aygo, 58805 (2003 RAV4), 56018, 58813, T18303, B9010, B9004 (2007 RAV4), RAV4 со штатной навигацией, TNS Travel 700, W58816, T18303, W13807, W13081, W13086 (Auris), W58824, W58832, 36458, AD1812(Delphi 2010-2011 Tundra / Sequoia), AD6900(Delphi 2000-2004 Avalon)

Инструкция по эксплуатации эмулятора CD чейнджера Caraux USB + AUX

Замена магнитолы

Сама замена шгу проводится практично идентично, как и ремонт, однако для тех, кто впервые сталкиваются с подобной проблемой, опишем подробный процесс замены:

С помощью любого плоского маленького инструмента поддеваем накладку центральных воздуховодов и снимаем его.
Отключаем от разъема аварийку.
Отсоединяем накладки.
Если автомобиль с ручкой КПП, то откручиваем её и вынимаем.
Оттягиваем предохранитель на максимум и, открыв подлокотник, оттягиваем накладку на себя.
Отщелкиваем панель и откладываем её.
Откручиваем перчаточный ящик крестовой отверткой и вытягиваем его.
Отключаем разъем прикуривателя и разъем линейного входа AUX.
Откручиваем 4 болта: 2 под блоком климата и 2 над магнитолой.
Вытягиваем магнитолу и блок климата.
Отключаем разъемы от блока климата и магнитолы, отключаем антенну.
Откручиваем металлические «уши» которые соединяют блок климата и магнитолу, разъединяем части, магнитолу откладываем и на ее место ставим новую магнитолу.
Соединяем обратно блок климата и магнитолу.
Устанавливаем GPS и TV антенну.
Соединяем все разъемы из комплекта новой автомагнитолы с разъемами штатной проводки.
Осталось поставить главное устройство на место старой магнитолы и закрутить его.
Устройство готово к использованию! Можете включать вашу магнитолу и радовать глаз новыми возможностями вашей Тойоты.

Где купить автомагнитолу для Тойоты V40

Итак, покажем вам самые популярные и действенные виды магнитол:

Название	Описание	Примерная цена
Android 4.2 Sound Box	Диагональ экрана: 10 дюймов; Поддержка Android 4.2; Расширение: 1024х600; Многофункциональная и стильная модель, которая имеет много функций и очень мощные параметры.	620$
GLOBEX GU-T812	Диагональ экрана: 8 дюймов; Поддержка Android; Расширение: 800х480; Экономная, практичная и выгодная модель.	440$
TOYOTA CAMRY V40 2006-2011 (TESLA STYLE) — ANDROID 6 — SMARTY TREND	Диагональ экрана: 10,4 дюймов; Поддержка Android 6; Расширение: 1024х768; Рестайл под Тесла. Многофункциональная, стильная и выгодная японская модель.	760$
ZENITH TW-8128	Диагональ экрана: 8 дюймов; Поддержка Android; Расширение: 1024х600; Экономная и практичная модель, которая, при этом, дает хорошие возможности и функции.	550$

Стоит отметить, что в таблице описаны модели самых разных концепций и функционирования, хотя, прототипов и других моделей магнитолы для Тойоты Капри V40 существует неисчисляемое множество, однако данные модели испробованы и проверены многими автолюбителями и имеют положительный авторитет на рынке. Ну а теперь перейдем непосредственно к монтировке магнитолы.

Как подключить АУКС к штатной магнитоле Тойота

Часто автолюбители пытаются подключить AUX к штатной автомагнитоле Toyota, чтобы в полной мере воспользоваться всеми ее функциями. Стоит отметить, что АКПП для Toyota Starlet 56037 представляет собой разъем, позволяющий подключать цифровые носители информации, включая карту памяти, MP3-плеер, мобильный телефон или планшет.

AUX к головному устройству Toyota

Чтобы подключить AUX к головному устройству Toyota, выполните несколько простых действий:

снимите декоративную панель автомобиля Toyota Corolla;
отсоедините разъем обогрева заднего стекла;
снимите коробку передач, отсоединив ее провода и пепельницу;
снимите оригинальное автомобильное радио;
полностью отсоедините разъемы и антенну;
снимите корпус приемника;
отсоедините кабели патрубков;
После этого стоит припаять к плате провода для подключения AUX.

Чтобы AUX работал правильно, стоит выполнить правильную распиновку контактов:

Желтый и красный провода необходимы для подключения каналов;
черный провод должен быть подключен к минусу или общему заземлению;
припаяйте к плате:

RCH — красный;
LCH — желтый
GND — черный.

Подключение AUX

Далее все кабели следует проложить через специальное отверстие и подключить к радиоприемнику. Кабель можно легко проложить через перчаточный ящик, а затем собрать и протестировать приемник, подключив телефон или USB-накопитель к кабелю AUX.

Шумоизоляция потолка Тойоты Камри V50

Следующий на очереди у нас — потолок.

Открычиваем крепления, убираем всё лишнее.

Приспустив обшивку мы сидим красивый, но очень тонкий лист металла.

Сама поверхность поделена перегородками на несколько секторов. Мы можем поклеить потолок отдельными цельными листами, как раз по контуру.

Чистота — залог успеха и безопасности! Наши мастера работают только в перчатках.

Пока один мастер клеит новый слой, другой специалист монтажным валиком прижимает материал к поверхности.

Получилось очень качественно, SGM M2 встал намертво, можно не беспокоиться, что он отклеится.

Вторым слоем будет войлок. Он задерживает шум в своих шерстяных волокнах. Шумоизоляция потолка практически готова — осталось вернуть обшивку на место.

Штатная Автомагнитола

Головное устройство, ставившееся на начальные комплектации Камри 40, не может удовлетворить потребности современного человека, оно не дает ему привычных возможностей, которые стали частью времяпрепровождения. Богатые комплектации после рестайлинга 2009г. Prestige, Luxe оснащались магнитолой с навигацией и камерой заднего вида, но и этот вариант ГУ значительно уступает по функционалу магнитолам, которые можно приобрести сегодня.

«Родная» магнитола Камри V40 часто не читает диски, происходит это из-за того, что в CD-чейнджере застревает диск. Чтобы провести ремонт головного устройства Camry V40, его нужно снять и разобрать.

Существует несколько способов расширить функционал ШГУ: подключение usb адаптера и замена магнитолы. Оба варианта подразумевают снятие «родной» магнитолы Camry V40, поэтому мы подробно расскажем, как это сделать.

Чтобы снять магнитолу

Снятие панелей у головного устройства Камри 40

Для извлечения штатного головного устройства Камри 40 потребуется крестовая отвертка и торцевой гаечный ключ на 10. Перед демонтажем головного устройства обязательно отключите аккумулятор. Для начала откручивается ручка АКПП, отворачивайте ее против часовой стрелки. Далее снимаются боковые пластиковые накладки, просто тяните их на себя, крепятся они клипсами.

Таким же образом открепляется панель, где расположены подогревы сидений и прикуриватель, разъемы которых отсоединяются после отщёлкивания клипс. Перед демонтажем этой консоли откройте подлокотник, чтобы он не мешал.

Снятая консоль ручки АКПП Camry 40

Далее откручиваются два самореза, которые держат пепельницу, после чего она легко извлекается. Затем снимаются воздуховоды над магнитолой, тянем их на себя, отсоединяем разъем «аварийки». Остается снять магнитолу, которая извлекается вместе с блоком климата путем откручивания 4-х болтов на 10 (два наверху и 2 внизу). Удобнее отключать штекер климата, когда он еще не откручен. Отсоединяем все разъемы от магнитолы и демонтаж закончен.

Чтобы разделить блок климата и магнитолу, соединенные вместе металлической рамкой, необходимо открутить 6 болтиков (по 3 с каждой стороны). Это можно сделать отверткой или ключем на 8.

Сборка происходит в обратной последовательности.

Ремонт штатной магнитолы

Эти саморезы магнитолы надо открутить

Если головное устройство Camry V40 не принимает диски, использование кнопок «Load» и «Eject» не приносит желаемого результата, то в CD-чейнджере скорее всего застряли диски. Не стоит торопиться и ехать к электрику, справиться с такой неисправностью можно и самому. Сначала извлекается магнитола и отсоединяется от блока климата, как написано выше.

Затем в верхней части откручивается по 1-у саморезу с каждой стороны, верхняя металлическая крышка снимется, если ее поддеть отверткой.

Пластины CD-чейнджера Камри 40

Извлекаются диски чрезвычайно аккуратно, чтобы не сломать пластины, на которых лежат диски. После извлечения необходимо вставить пластины в пазы. Не спешите собирать CD-чейнджер, перед установкой обязательно необходимо проверить его работу, подключив к автомобилю, вставив и вынув все 6 дисков.

Поздравляем вы починили автомобиль, не потратив ни рубля!

Порядок снятия штатного ГУ

Чтобы снять магнитолу на Камри 50 необходимо выполнить практически такие же действия, что и при снятии ГУ на других версиях кузова. Разница заключается в незначительных деталях.

Последовательность действий такова:

Сперва снимается пластиковая накладка консоли, точнее, её верхняя часть. Она удерживается за счёт металлических либо пластиковых распорок (зависит от конкретной модификации авто). Чтобы не повредить лицевую часть панели, рекомендуется поддевать её ненужной пластиковой картой либо другим предметом из твёрдого пластика.
После её демонтажа нужно отключить разъёмы кнопки аварийной сигнализации, затем накладку можно убрать.
Затем снимается левая накладка — её достаточно просто потянуть на себя руками с небольшим усилием.
Аналогичная процедура проводится и с правой накладкой.

Внимание! Перед тем как снять магнитолу на Камри 30, 40 либо 50, необходимо отключить клеммы от аккумулятора!

Затем снимается накладка центральной консоли. Для этого нужно демонтировать ручку КПП и потянуть за накладку вверх. Начинать её снятие следует со стороны подлокотника.
После накладки снимается перчаточный ящик. Для его демонтажа нужно открутить болты крепления, расположенные по сторонам. Затем приподнять ящик и отсоединить клемму провода AUX и розетки прикуривателя.
Затем с помощью торцевого ключа на 10 следует открутить болты крепления климат контроля и магнитолы. Два из них находятся в нижней части блока управления климатом, а ещё 2 – в верхней части магнитолы.
После выкручивания болтов вся конструкция, состоящая из мультимедийной системы и блока управления климатом, вынимается. Для этого её достаточно просто немного потянуть на себя.
Затем отключаются все разъёмы от блока климата и магнитолы, после чего их можно полностью вытаскивать.
Головное устройство соединяется с блоком климата с помощью 2 болтов, после выкручивания которых магнитола снимается.

Подобный порядок действий позволяет разобраться, как снять магнитолу на Тойота Камри v40 и v50. На Камри 30 достаточно снять центральную накладку на панели, выкрутить болты крепления магнитолы, после чего снять её, предварительно отключив разъёмы.

Порядок снятия штатного ГУ

Сборка выполняется в обратной последовательности.Внимание! Универсальные акустические системы в авто для подключения используют, как правило, разъем ISO. Поэтому необходимо приобретать специальный переходник, с помощью которого новое ГУ можно будет подключить к штатной электропроводке авто

Либо воспользоваться услугами профессиональных автоэлектриков.

Особенности мультимедиа Камри

Штатная акустика на Камри в 40 и 50 кузовах (и на некоторых модификациях «тридцаток») может управляться с помощью кнопок на руле.

Основная неисправность, с которой сталкиваются автовладельцы — это зависание дисков в приводе. Чейнджер авто рассчитан на 6 дисков, и нередко они застревают в пластинках, после чего извлечь их становится возможным, только разобрав магнитофон.

Многие автовладельцы неисправность кнопок управления мультимедиа на руле связывают с ошибкой головного устройства. Но не стоит спешить с выводами, и перед тем как снять магнитолу с Камри лучше проверить целостность шлейфа кнопок руля и CAN шины: в 95% случаях проблема кроется именно в этом.

Стоит отметить, что даже на базовую комплектацию Камри возможна установка полноценного мультимедийного центра, оснащённого навигатором, Bluetooth, телевизором и разъёмом для подключения камеры заднего вида. В зависимости от модели ГУ, можно даже сохранить функции кнопок на руле.

Особенности мультимедиа Камри

Для этого необходимо приобрести автомобильный мультимедийный центр типоразмера 2DIN и специальную переходную рамку для Toyota Camry. Заменить штатную систему вполне можно и самостоятельно, соблюдая определённую последовательность действий.
