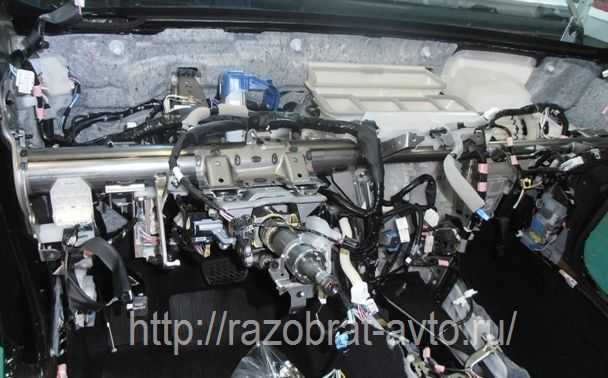

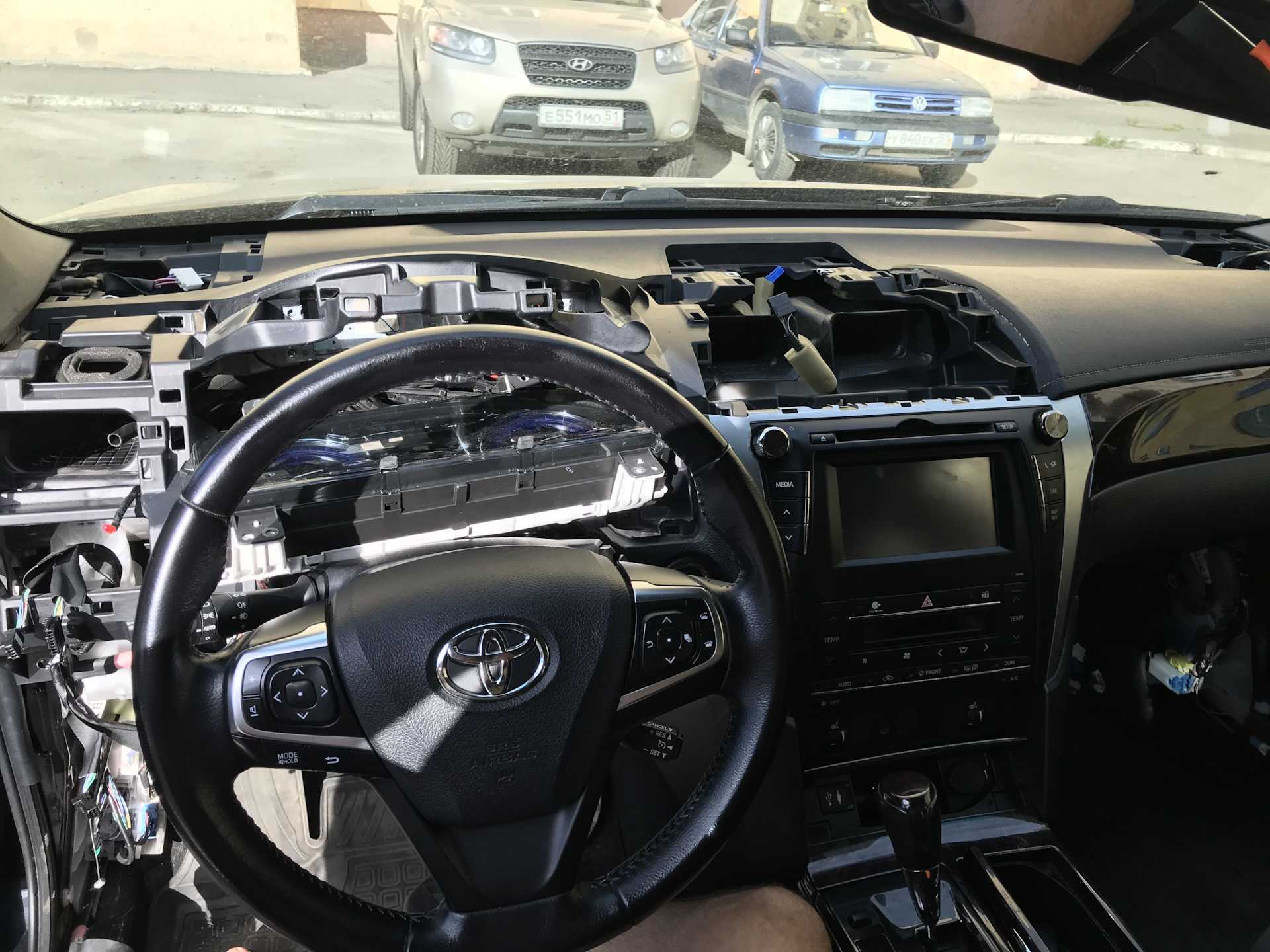

Панель тойота камри. обзор и разборка

Порядок проведения самодиагностики

Это функция доступна, если климат контроль на Камри 40 оснащён блоком с ЖК дисплеем. На более старых версиях блоков диагностику можно провести только с помощью автомобильного сканера, подключившись к штатному разъёму, расположенному неподалёку от рулевой колонки.

Порядок проведения самодиагностики

Пробуем провести самодиагностику систем климата в авто, необходимо выполнить следующие действия:

1. Заглушить двигатель, выключить зажигание.
2. Одновременно нажать на панели управления климатом клавишу Auto и кнопку, активирующую внутреннюю циркуляцию воздуха.
3. Удерживая кнопки, включить зажигание. При этом начнут моргать все индикаторы, расположенные на дисплее пульта, что указывает на запуск процесса самодиагностики.
4. После проверки индикации и диагностики датчиков, на дисплее, в месте, где в штатном режиме отображается температура, отобразится код ошибки.
5. При возникновении 2 и более ошибок они отображаются попеременно, начиная с наименьшего кода.

Климат контроль на Тойота Камри оснащён немалым количеством электроприводов, проверить работоспособность которых можно при переходе в режим самодиагностики. Для этого нужно:

Запустить процесс самодиагностики системы как указано выше, затем нажать на клавишу, активирующую циркуляцию воздуха внутри салона

Важно: диагностика должна выполняться на полностью прогретом ДВС.
При проверке будет попеременно, с задержкой в 1 секунду, включаться различные режимы работы вентилятора и открываться/закрываться заслонки.
Увеличить интервал изменения режимов можно с помощью нажатия кнопки обдува лобового стекла.
Для выхода из режима проверки приводов, реле и вентилятора нужно нажать на кнопку AUTO — при этом блок управления перейдёт в режим проверки датчиков.. Завершается диагностика нажатием кнопки Off. Завершается диагностика нажатием кнопки Off

Завершается диагностика нажатием кнопки Off.

Климат контроль на Тойота Камри

Блок управления климат контролем на Тойота Камри поддерживает функцию очистки памяти. Она должна проводиться после устранения ошибок, возникших в процессе самодиагностики. Выполняется она следующим образом:

1. Блок управления переводится в режим диагностики.
2. Одновременно нажимаются кнопки обогрева обдува переднего и обогрева заднего стекла.
3. Память ошибок очищена.

Существует немало причин, по которым климат контроль на Камри 50 или 40 показывает ошибки во время самодиагностики: начиная от отсутствующего контакта и заканчивая выходом из строя датчика.

Возможные неисправности, возникающие во время работы климата, следующие:

• неисправность датчика. Исправляется путём его замены;
• неисправность блока управления. Нередко для исправления проблемы достаточно просто разобрать его и пропаять все контакты;
• повреждена электропроводка либо разъёмы датчиков. Это часто возникает в результате неквалифицированного вмешательства в электрооборудование авто;
• слабая натяжка ремня привода компрессора или его повреждение. В этом случае нужно проверить целостность ремня;
• выход из строя датчика электромагнитной муфты, установленной в компрессоре;
• выход из строя компрессора или его блокировка;
• утечка либо отсутствие хладагента, или несоответствие его уровня установленному автопроизводителем;
• отсутствие контакта с панелью приборов либо ЭБУ двигателем.

Также стоит отметить, что климат контроль на Камри 40 или 50 нужно диагностировать в хорошо освещённом помещении или на улице — в противном случае возможно появление ошибки датчика света.

Основные проверки в автомобиле

Независимо от того, в чем состоит проблема, прежде, чем воспользоваться тестовой аппаратурой выполните следующие проверки. Во многих случаях тестовая аппаратура может и не понадобится, потому что неисправность будет обнаружена во время этих проверок.

Внимательно осмотрите следующие системы и детали (если они есть на автомобиле):

Проверьте уровень и качество масла в двигателе

Регулярное обслуживание системы смазки чрезвычайно важно для хорошей работы двигателя. В автомобилях, оснащенных каталитическим преобра­зователем, при изношенном двигателе и плахой вентиляции картера загрязненное масло может попасть в выхлопную систему и привести катализатор в негодность.
Проверьте состояние системы вентиляции картера

Очистите все фильтры (по крайней мере один фильтр на пути от картера к воздухоочистителю должен быть) и шланги.
Проверьте уровень охлаждающей жидкости и состояние системы охлаждения. Регулярное обслуживание системы охлаждения чрезвычайно важно для хорошей работы двигателя. Переохлаж­дение или перегрев двигателя вовремя работы вызовет искажение сигнала датчика температуры и БЭУ может выдавать управляющие сигналы не оптимальные для данного режима движения.
Проверьте уровень и состояние рабочей жидкости в автоматической коробке передач, если есть.
Проверьте состояние аккумулятора.
Проверьте надежность крепления акку­мулятора.
Проверьте уровень электролита в акку­муляторе.
Проверьте провода и клеммы аккумулятора.
Проверьте состояние и натяжение при­водных ремней.
Проверьте работу системы зарядки ак­кумулятора — генератора и проводки.
Выверните свечи зажигания и проверьте их состояние. При необходимости замените.
Проверьте искровой зазор свечей.
Проверьте, соответствует пи тип свечей Вашему двигателю.
Очень внимательно проверьте провода высокого напряжения. Дефектный провод не всегда можно обнаружить на глаз. Если возраст проводов неизвестен или если в жгуте соседствуют провода разных возрастов, замените весь жгут сразу.
Посмотрите, как проложены провода высокого напряжения. Нежелательно, чтобы провода имели избыточную длину или чтобы они на большой длине касались горячих деталей двигателя. Следите, чтобы провода не имели крутых перегибав и не были перекручены.
Снимите крышку распределителя зажигания и осмотрите ее состояние как снаружи, так и изнутри
Обращайте внимание на трещины и следы пробоев.
Посмотрите, не попало ли в крышку распределителя масло или вода через износившееся уплотнение.
Проверьте состояние ротора распределителя и измерьте его сопротивление. Будьте осторожны, пытаясь снять ротор — он может быть закреплен на валу.
Осмотрите крышку катушки зажигания на наличие трещин и следов пробоев.
Осмотрите все разъемы, соединения и клеммы
Обращайте внимание на слабые или корродированные соединения.
Проверьте наличие утечек воздуха и вакуума. Проверьте впускной коллектор, вакуумные шланги, воздуховоды. Проверьте уплотнение масляного щупа и крышки распределительных валов.
Проверьте состояние воздушного фильтра и замените его при необходимости.
Проверьте состояние выхлопной системы.
Проверьте состояние топливной системы. Обратите внимание на наличие подтеков топлива, на поврежденные элементы системы. Если возможно, проверьте газоанализатором, способным улавливать углеводороды, все трубки, шланги и элемент систем питания и улавливания паров топлива. Если газоанализатор покажет наличие углеводородов, значит шланг или узел системы может иметь протечку.
Проверьте, нет ли нагара в корпусе дроссельной заслонки. Нагар может образоваться при работе системы вентиляции картера. Нагар может вызвать заклинивание или неполное закрытие дроссельной заслонки, что ухудшит управляемость двигателя. Нагар хорошо удаляется жидкостью для промывки карбюраторов.

Пример HTML-страницы

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Точки подключения автосигнализации на Toyota Camry 1994

На рулевой колонке: 12 В постоянное — белый стартер — черный/белый зажигание — черный/желтый кондиционер — черный/оранжевый освещение салона — красный/белый

тахометр — черный, тонкий провод от модуля зажигания с водительской стороны

провод концевика двери — красный/белый, жгут проводов от блока предохранителей провод концевика двери — красный/белый, верхний жгут проводов разъема под кабелем открывания капота

центральный замок (-) — светло-зеленый (закрывание) и темно-зеленый (открывание) за боковой панелью педального отсека

стоп-сигнал — зеленый/белый, выключатель стоп-сигнала

Багажник — красный/белый на разъеме под ковриком с водительской стороны

Поиск неисправностей двигателя

Не надо думать, что считыватель кодов решит все проблемы по неисправностям. На самом деле это только начало работы. Программное обеспечение, заложенное в считыватель кодов (СК) позволяет ему только расшифровывать информацию, хранящуюся в БЭУ. Но если программное обеспечение БЭУ не предусматривает передачу какой-то информации или данных на последовательный порт, то СК эту информацию не получит и не расшифрует.

Во многих случаях считыватель кодов может очень быстро помочь найти самую невероятную неисправность. Вместе с тем, он не может дать ответы на все вопросы, поскольку некоторые неисправности (включая внутренние неисправности БЭУ) просто не генерируют никакого кода.

Есть несколько четких ограничений в возможностях системы самодиагностики:

• Производитель автомобиля устанавливает основные данные, которые могут быть получены от системы управления двигателем (СУД) через считыватель кодов. Система самодиагностики и СК должны работать в пределах этих ограничений.
• Код не генерируется, если программное обеспечение БЭУ не распознает ситуацию как неисправность.
• БЭУ может сгенерировать ложные коды неисправностей из-за помех, вызванных неисправностями высоковольтного обору­дования или электрических цепей.
• Один или несколько ложных кодов может быть сгенерировано неисправностью компонента, который сам по себе никакого кода не имеет.
• Код указывает чаще всего на неисправную цепь, а не на конкретный неисправный элемент. Например, код неисправности датчика температуры охлаждающей жидкости может быть вызван как неисправностью самого датчика, так и неисправностью проводки и даже просто окисленным контактом в разъеме. Поэтому, прежде чем объявить элемент неис­правным, тщательно проверьте проводку и контакты.
• Допуск на пределы изменения параметров. Если сопротивление или напряжение датчика лежит в заданных пределах, то система диагностики не обнаружит неисправности даже если показания датчика не соответствуют режиму работы двигателя. Так, БЭУ зарегистрирует неисправность датчика температуры охлаждающей жидкости, если произойдет обрыв или короткое замыкание в цепи. Если же датчик вообще не реагирует на изменение температуры, но его сопро­тивление находится в заданных границах, никакой неисправности зарегистрировано не будет.
• Некоторые диагностические системы хранят коды случайных неисправностей, а некоторые — нет.
• Некоторые системы сбрасывают коды при выключении зажигания. С такими системами надо работать предельно внимательно.
• На некоторых старых автомобилях с электронным впрыском топлива вообще нет системы самодиагностики.

Точки подключения автосигнализации на Toyota Camry (Vista) 1995

Замок зажигания: +12 – черный/красный и коричневый АСС – синий/красный Зажигание 1 – черный/желтый Зажигание 2 – коричневый/ белый Стартер 1 – черный/белый Стартер 2 – коричневый/ красный Второй стартер продублировал реле, взяв питание с коричневого провода, а управление со стартера 1 после разрыва. Питание на сигнализацию взял с черно-красного.

Правый белый разъем приборной панели: Зеленый/желтый – повороты

Левый коричневый разъем приборной панели: Зеленый/черный – повороты Красный/белый – двери Желтый/черный – ручник

Средний белый разъем приборной панели: Зеленый/черный – масло Черный/розовый – генератор

Центральный замок (электропривода) ставил сам, причем в связи с плоскими картами дверей пришлось замки ставить внутри железного каркаса дверей. Особенно геморрой на передних дверях. Но там видны точки установки родных замков, ставится туда же.

Причины неисправности стартера у Камри

Starter – один из важнейших компонентов автомобиля. Если у него начинаются неполадки, то пользоваться машиной становится проблематично. Камри может отлично выполнять свою задачу, но стоит заглушить двигатель на одну минуту, как она уже не заводится ни при каких усилиях. Произойти это может в любой момент.

Принцип работы стартера — видео:

Стартер при таких проблемах может вести себя следующим образом:

• Вообще не запускается;
• Щелкает, но не крутит коленвал;
• Придает коленвалу крайне медленное вращение, недостаточное для запуска двигателя;
• Вызывает скрежет бендикса, шестерня которого не сцепляется с коленвалом.

Причины, как правило, оказываются решаемыми. Однако в большинстве случаев, когда не крутит starter, лучше всего обратиться в автосервис к профессионалам.

Проблемы с АКБ

Самой распространенной причиной, почему не крутит стартер, является АКБ. Как правило, он просто разряжен, из-за чего количества энергии недостаточно для запуска движка. Однако в такой ситуации срабатывает реле, из-за чего слышен характерный щелчок. При этом часто тускнеют лампочки на приборной панели.

Также стартер не крутит, если у Камри ненадежно зафиксированы или окислены клеммы аккумулятора. Это негативно сказывается на плотности контакта, из-за чего запуск двигателя становится проблематичным или вообще, невозможным.

Проблемы, вызванные АКБ, могут заключаться в прилегающих проводах. Ненадежно закрепленный «плюсовой» провод аккумулятора, провод вывода реле или массы двигателя зачастую становятся причиной неполадок в работе стартера у Камри.

Плохой контакт на замке зажигания, провод управления

Некачественно закрепленные провода замка зажигания у Тойоты тоже приводят к тому, что стартер перестает вращать коленвал. Для выявления неполадок нужно тщательно проверять напряжение на реле и клеммах АКБ при поворотах ключа. Также может быть поврежден сам замок или ключ.

Стартер перестанет работать и при неполадках, связанных с проводом управления, или выходе из строя предохранителей. При попытке завести Камри с помощью ключа, ничего не произойдет.

Неисправности втягивающего реле

Стартер на Камри может перестать крутить из-за неисправности втягивающего реле. Короткое замыкание, повреждения, включая обрывы обмоток, изнашивание – все это может привести к невозможности запуска движка на Камри. Наиболее специфичными причинами могут выступать подгорание пятаков или подклинивание якоря.

Короткое замыкание в обмотке

Такая проблема реже встречается у Камри v40, но 30 кузов страдает от нее довольно часто. Постепенное изнашивание изоляции на обмотке приводит к возникновению короткого замыкания. Часто причиной становится механическое повреждение или воздействие химических веществ. В таких ситуациях требуется полная замена стартера.

Неправильный подбор втулок

Еще одна причина, по которой стартер на Камри не крутит, связана с неправильным выбором втулок. Тогда двигатель без проблем заводится в холодном состоянии, но после разогрева запуск не удается. Временным решением будет не глушить его, если планируется продолжить дорогу в ближайшее время.

Суть проблемы в том, что втулки с меньшим, чем нужно, диаметром не могут выполнять свою задачу после разогрева двигателя. При повышении температуры детали увеличиваются, из-за чего диаметра втулок становится недостаточно. От этого не крутится коленвал.

Бендикс

Если при запуске двигателя Камри появляется только жужжание, то стоит обратить внимание на бендикс. В такой ситуации стартер начинает вращать якорь, но машина не заводится. Причина в том, что бендикс, представляющий собой муфту, начинает вращаться в две стороны, а должен только в одну

Потребуется полная замена всего узла

Причина в том, что бендикс, представляющий собой муфту, начинает вращаться в две стороны, а должен только в одну. Потребуется полная замена всего узла.

Также могут быть изношены зубья, которые должны схватывать маховик и замыкать контакт. Достаточно замены шестеренки и полноценной чистки вала.

Щеточный узел

Камри, у которой стартер не крутит коленвал, может иметь проблемы со щетками. Они могут быть изношенными, чему больше подвержены модели Камри в 30 кузове. По причине проблем со щетками могут возникать неисправности реле.

Изношенные щетки — видео:

Указатели приборной панели

40. Красный восклицательный знак может иметь несколько объяснений, и выглядит он по-разному:

* Если знак в кружке — проблема тормозной системы. Лучше остановиться и не продолжать движение.

* Активирован ручной тормоз.

* Тормозные колодки изношены.

* Низкий уровень тормозной жидкости. Это самая неприятная проблема, так как тормозной шланг, возможно, был поврежден.

Довольно часто этот индикатор загорается, если неисправен поплавок (датчик уровня).

В некоторых машинах данный индикатор сопровождается словом «BRAKE» (пер. тормоза), однако его суть остается все та же.

41. В топливном фильтре обнаружена вода.

42. Side Airbag Off — переводится, как «отключена боковая подушка безопасности». Такие же иконки могут сообщать об отключении передней подушки безопасности.

43. Обнаружена неисправность.

44. Включены фары ближнего света.

45. Индикатор сигнализирует о том, что воздушный фильтр загрязнен.

46. Активирован режим экономии топлива. В разных машинах этот индикатор выглядит по-разному.

Тойота Камри В40 руководство по эксплуатации, техобслуживанию и ремонту

В 2006 году компания Toyota Motor Corporation выпустила шестое поколение автомобиля бизнес класса Toyota Camry Автомобиль создан на основе новой философии дизайна Vibrant Clarity и передовой технологии силовой установки HSD (гибридный синергетический привод — Hybrid Synergy Drive), выпускаются в комплектация R1, R2, R3, R4 и R5. Автомобили оснащают двумя расположенными поперек моторного отсека бензиновыми двигателями: на комплектации R1- R4 устанавливают четырехцилиндровый рядный двигатель рабочим объемом 2,4 л и мощностью 167 л.с., а на комплектацию R5 — шестицилиндровый V6 рабочим объемом 3,5 л, мощностью 277 л.с., с системой Dual VVT-i.

В автомобиле образца 2006 года, по сравнению с предшественниками, применена совершенно новая система кондиционирования на основе технологии плазменной ионизации, при помощи которой в воздухе генерируются положительные и отрицательные ионы, разрушающие пыль и вредные частицы. Кроме этого часть функций управления системой кондиционирования вынесена на многофункциональное рулевое колесо.

Передняя подвеска типа McPherson независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска независимая, пружинная, многорычажная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками.

Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня-рейка, оснащено гидравлическим усилителем. Рулевая колонка — регулируемая по углу наклона. В ступице рулевого колеса (как и перед передним пассажиром) установлена фронтальная надувная подушка безопасности.

Дополнительно устанавливают боковые подушки безопасности для водителя и переднего пассажира и надувные шторки, Боковые надувные шторки расположены под обивкой потолка над проемами передних и задних дверей.

Во всех вариантах комплектации Toyota Camry шестого поколения применены тормозные диски большого диаметра совместно с усилителем экстренного торможения Brake Assist, который распознает торможение в аварийных ситуациях по резкому нажатию на педаль тормоза и мгновенно увеличивает тормозное усилие.

За предотвращение блокировки колес отвечает антиблокировочная система тормозов (ABS), а электронная система распределения тормозного усилия (EBD) распределяет это усилие между колесами для поддержания курсовой устойчивости автомобиля. Помимо перечисленного в комплектациях R4 и R5 автомобиль оснащают антипробуксовочной системой (TRC) и системой курсовой устойчивости (VSC).

Трансмиссия выполнена по переднеприводной схеме с приводами, оснащенными шарнирами равных угловых скоростей. На автомобили с двигателем 2,4 л устанавливают 5-ступенчатую механическую коробку передач (комплектация R1) или 5-ступенчатую автоматическую (комплектации R2, RЗ и R4).

На автомобиль с двигателем 3,5 л устанавливают только 6-ступенчатую автоматическую коробку (комплектация R5).

Заднее сиденье оснащено центральным подлокотником и разделено в соотношении 60:40. Спинка заднего сиденья, к которой есть доступ и из багажника, и из салона, можно сложить в различных вариантах, в зависимости от наличия груза и количества пассажиров.

Автомобили Toyota Camry комплектуют системой центрального управления замками всех дверей с блокировкой всех дверей клавишей на двери водителя, а также кнопкой на основном ключе. Все автомобили оснащены инерционными диагональными ремнями безопасности для водителя, переднего пассажира и пассажиров на заднем сиденье.

Панель приборов Тойота Камри V40: описание значков, как снять

Приборная панель каждого автомобиля проектируется с целью обеспечения водителя всей необходимой информацией о состоянии транспортного средства в момент его движения. Это позволяет контролировать езду и вовремя замечать неисправности любого рода.

На панели приборов Тойота Камри 40 отображаются такие показатели, как:

• пройденный автомобилем путь (как общий, так и в текущем сеансе);
• текущая скорость передвижения;
• наполненность топливного бака;
• исправность аккумулятора и др.

Поддержание элементов панели в рабочем состоянии критически важно, поскольку анализ получаемой информации позволяет предотвратить более серьезные поломки автомобиля и обеспечивает безопасность вождения

Неисправности приборной панели Camry V40 и их причины

Надпись на экране борт компьютера CHECK VSC SYSTEM

По мере износа, неисправности могут появиться в любом элементе автомобиля. Исключением не является и приборный щиток.

Время от времени владельцы сталкиваются с разного рода неисправностями в работе панели приборов своих Тойота Камри XV40. Несмотря на многообразие в последствиях поломок, они имеют схожие причины.

В зависимости от того, какой элемент вышел из строя, поводы можно разделить на основные группы:

• не работающий экран бортового компьютера автомобиля не сможет отображать возникающие поломки в электронике;
• неисправности электропроводки являются серьезной проблемой, которая может привести к невозможности своевременного информирования водителя об исправности ключевых систем работы Камри 40 (антиблокировочная, пробуксовочная и другие);
• не горящие лампы индикации станут причиной отсутствия информации о включенных фарах, уровне заряда аккумулятора или включении габаритных огней;
• перегорание платы приборной панели Toyota Camry заметить легче, поскольку частым следствием этого является отключение подсветки коробки и индикаторов, работающих от нее;
• поломка стрелочных приборов может стать следствием неправильного функционирования тахометра, спидометра, градусника охлаждающей жидкости или показателя уровня топлива в баке.

Руль и приборная панель Камри 50 и 55

Если во время старта Камри 40 исправность работы приборной панели вызывает сомнения, следует сразу же выяснить и устранить причины неполадок либо самостоятельно (в случае наличия необходимого опыта), либо на ближайшей станции технического обслуживания.

Расшифровка значков на приборном щитке Камри XV40

Для лучшего понимания водителем ситуации на дороге, он должен понимать значение каждого индикатора. Выучить их поможет приведенная ниже схема.

• Описание значков, размещенных на приборной панели Camry V40:
• 1) Показатель актуальной температуры охлаждающей жидкости.
• 2) Контроль открытия дверей.
• 3) Указатель того, застегнут ли ремень безопасности.
• 4) Указатель активности габаритных огней.
• 5) Тахометр, показывающий частоту вращения коленчатого вала в двигателе автомобиля с точностью до 100 оборотов в минуту.
• 6) Индикатор текущего положения селектора автоматической коробки передач.
• 7) Показывает, включен ли в этот момент левый поворотник.
• Индикатор использования освещения дальнего вида.
• 9) Показывает, включен ли в этот момент правый поворотник.
• 10) Спидометр, показывающий текущую скорость движения транспортного средства.
• 11) Экран бортового компьютера, показывающий ошибки работы электроники, в случае их возникновения.
• 12) Индикатор включения передних противотуманных фар.
• 13) Индикатор включения задних противотуманных фар.
• 14) Показатель уровня заполненности топливного бака.
• 15) Работоспособности антиблокировочной системы Тойота Камри 40.
• 16) Рабочее состояние электронной составляющей управления двигателем Тойоты.
• 17) Показатель критически низкого уровня топлива в баке, указывающий на необходимость дозаправки.
• 18) Указатель состояния антипробуксовки.
• 19) Рестарт подсчета преодоленного автомобилем расстояния в текущем заезде.
• 20) Показатель работы динамической стабилизации.
• 21) Контроль тормозной системы авто Тойота Камри 40.
• 22) Контроль подушек, подголовников, натяжителей ремней и других элементов пассивной системы безопасности.
• 23) Работоспособность и уровень заряда аккумуляторной кислотной батареи.
• 24) Показатель рабочего состояния управления световым потоком фар Тойота Камри 40.

Приборная панель Тойота Камри (XV40)

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы.

Панель приборов и органы управления
1 — блок управления зеркалами заднего вида;2, 12 — боковые сопла системы вентиляции и отопления салона;3 — рычаг переключателей наружного освещения и указателей поворота;4 — рулевое колесо;5 — комбинация приборов;6 — рычаг переключателя очистителя и омывателя ветрового стекла;7, 10 — центральные сопла системы вентиляции и отопления салона;8 — блок индикации; 9 — выключатель аварийной сигнализации;	11 — аудиосистема;13 — вещевой ящик;14 — блок управления системой отопления (кондиционирования) и вентиляции салона;15 — ящик для мелких вещей;16 — пепельница;17 — селектор управления коробкой передач;18 — педаль акселератора;19 — выключатель (замок) зажигания;20 — педаль тормоза;21 — педаль стояночного тормоза; 22 — блок переключателей корректора света фар и омывателя фар

Расположений приборов и контрольных ламп в комбинации приборов
1 — указатель температуры охлаждающей жидкости;2 — сигнальная лампа незакрытой двери или крышки багажника;3 — сигнальная лампа непристегнутого ремня безопасности водителя;4 — сигнальная лампа включения габаритных фонарей;5 — тахометр показывает частоту вращения коленчатого вала двигателя;6 — индикаторные лампы положения рычага селектора автоматической коробки передач;7 — контрольная лампа включения левого указателя поворота;8 — контрольная лампа включения дальнего света фар (со светофильтром синего цвета);9 — контрольная лампа включения правого указателя поворота;10 — спидометр;11 — многофункциональный информационный дисплей;12 — контрольная лампа включения противотуманных фар; 13 — контрольная лампа включения задних противотуманных фонарей;	14 — указатель уровня топлива;15 — сигнальная лампа неисправности антиблокировочной системы тормозов;16 — сигнальная лампа неисправности систем силового агрегата;17 — сигнальная лампа минимального резерва топлива в баке;18 — сигнальная лампа состояния антипробуксовочной системы;19 — кнопка сброса суточного пробега и регулятор подсветки панели приборов;20 — сигнальная лампа неисправности системы курсовой устойчивости;21 — сигнальная лампа состояния тормозной системы и включения стояночной тормозной системы;22 — сигнальная лампа неисправности дополнительной системы пассивной безопасности;23 — сигнальная лампа разряда аккумуляторной батареи; 24 — сигнальная лампа автоматической системы регулировки угла наклона фар

Материалы по теме

Коды ошибок

Отдельно выделяется группа ошибок. Коды существуют для своевременного обнаружения и устранения поломки. При включении зажигания на дисплее приборки могут всплывать трех или четырехзначные числа, подкрепленные буквенными аббревиатурами.

Для детального считывания и расшифровки ошибок обычно применяется сервисное оборудование. Мастер при помощи компьютера со специальной программой может установить, что значит, каждый символ и где необходимо искать поломку.

Расшифровку обозначений по разным автомобилям привести в одной статье невозможно, каждая модель машины имеет уникальный набор комбинаций, не дублирующийся аналогами.

Тойота Камри: не работает панель приборов

Если щиток не горит, это сопровождается тем, что машина не заводится. Подобный эффект связан с тем, что проводка машины подведена через панель и зациклена на ней.

Рекомендуется выполнить следующие действия.

1. Проверить соответствующий предохранитель – в разных модификациях вставка может иметь собственное расположение.
2. Выполнить диагностику проводки – кабели и провода могут перетереться от вибрации. Здесь достаточно заизолировать проводку и все будет нормально.
3. Если это не помогает, следует проверить саму приборку на предмет повреждений. Если плата сгорела, элемент меняется целиком.

Для облегчения процедуры можно выполнить компьютерную диагностику.

( 1 оценка, среднее 5 из 5 )

• Двигатель плохо набирает обороты тойота



• Какое масло лить в акпп тойота калдина 3s fe



• Установка шноркеля на паджеро спорт 2



• Как поменять лампочку в фаре мазда 626



• Замена задних тормозных колодок ниссан х трейл т32

Расшифровка индикаторов приборки

Отдельно следует выделить группу указателей, несущих уведомляющее значение. Лампы, не предупреждающие о поломке, они означают активацию отдельных элементов и блоков автомобиля.Полная расшифровка контрольных лампочек на приборке выглядит так.

Указатель	Значение
	Загорается на приборке, когда включаются дневные ходовые огни (габариты). Встречается на большинстве современных и классических авто.
	Преимущественно используется на грузовиках и сигнализирует о включении режима движения с прицепом.
	Разновидности указателей круиз контроля. Если лампа моргает – это говорит о неисправности в системе.
	На современных машинах указывает на активацию тормозной системы. Для разблокировки необходимо один раз нажать на педаль газа.
	Активирован спортивный режим работы подвески и двигателя.
	Аналогичный указатель, говорит о комфортном ритме передвижения.
	Индикатор горит только красным, указывает на отсутствие зарядки аккумулятора. Если лампа мигает, значит проблема может скрываться в генераторе.
	Индикаторы предупреждения, что некорректно работают внешние световые приборы. Возможно, перегорела лампа или разбита фара.
	Синий указатель горит постоянно, когда головное освещение находится в режиме дальнего освещения. Когда включается ближний свет фар – сигнал гаснет.
	Нарушена работа задних стопов.
	Активированы габаритные огни.
	Указатель срабатывания передних противотуманных фар.
	Аналогично для задних противотуманок.
	Также может дублироваться одновременным морганием поворотников, говорит о включении аварийной сигнализации.
	Нормальный режим работы парковочного модуля.
	Указанный выше блок неисправен или обнаружена критическая поломка.
	Указатели информационного типа монтируются в основном на внедорожники. Дополнительно могут дублироваться указателями градусов угла на дисплее бортового компьютера.
	Индикаторы выкл/вкл системы помощи при трогании с места под горку.
	Если сигнал появился на приборке, значит обнаружено слишком низкое давление масла внутри картера мотора. Знак относительно новый, на классике может выполняться в виде обычной красной лампы.
	Индикатор от встроенных датчиков давления в шинах. Причины поломки: проколы или поступательное падение накачки колес.
	Включен режим движения машины в экономическом режиме. У некоторых моделей в этот момент выключается один или несколько цилиндров.
	Имеет аналогичное значение.
