Магнитола, камера заднего вида на тойота королла 120: выбор и установка

В России в 2023 году ввели новый штраф за автозвук – это правда или фейк?

Это сущая истина! Однако, есть важная тонкость в тех последних новостях, которые публикуют различные источники. Заключается она в том, что штраф за нештатную музыку в машине вовсе не новый. Просто заговорили о нём только тогда, когда на официальном сайте МВД была опубликована статья о том, как в Воронеже сотрудники ГИБДД начали ловить водителей и выдавать постановления за заменённую акустику или автомагнитолу.

А вот если вы где-либо прочитаете или услышите информацию о том, что якобы ввели новый штраф за автозвук, которого ранее не было, то это уже ложь и фейк, не подтверждённый официальными источниками.

А что правда?

за изменение конструкции автомобиля в виде замены штатной магнитолы на нештатную, изменения электропроводки колонок, установки сабвуфера или усилителя звука,
непосредственно за прослушивание громкой музыки как нарушение режима тишины.

Но самое главное, несмотря на то, что данные штрафы ГИБДД за автозвук по состоянию на 2023 год есть, вводились они не недавно, и их нельзя назвать новыми. Такие меры ответственности существуют уже много лет – просто последние новости всплыли на фоне активного правоприменения соответствующих статей КоАП инспекторами ДПС в Воронеже.

Вас также заинтересует:

Новые штрафы ГИБДД и изменения ПДД с 1 и 20 июля – это правда или нет?
Новые штрафы за превышение скорости с 1 января 2021 года – это правда или нет?
Новый штраф за отсутствие страховки ОСАГО с 1 января 2023 года – правда или нет?

То есть штраф за доработку магнитолы и акустики есть уже сейчас?

Да. Однако, не любая такая доработка акустики или штатной мультимедиа системы является фактически нарушением законодательства. Ниже мы более подробно обсудим данный вопрос и выясним, в каких случаях и как можно избежать штрафа за изменение звука в автомобиле, так как эта тема требует отдельного небольшого погружения в тонкости законов.

Дают ли ГИБДД штраф сейчас за нештатную музыку?

Да. Равно как сотрудники полиции считают (по праву) незаконной установку диодных или ксеноновых ламп в фары, предназначенные для галогеновых источников света, тонировку, незаконный фаркоп и другие подобные нарушения, с недавних пор ГИБДД начали штрафовать водителей и за доработку автозвука.

Вопрос – ответ

В магнитоле Prology MDD-710 пропал звук из динамиков. Есть сигнал с линейного выхода (беззвучный) на мой взгляд и до буфера то же самое. Заменил усилитель (думал, в) – эффект такой же. Заранее спасибо!

У меня на поло седан, звук пропадает регулярно каждый раз при запуске машины

Добрый день всем автомобилистам! Кто подскажет проблема в чем может быть нерабочая акустика в машине. Магнитола работает, дисковод тоже показывает, что диски читает, но звука нет! Тишина на всех динамиках! Предохранители все целы, все внутри автомагнитолы промыл спиртом и просушил. Эффект . ноль. Если кто поймет подскажите что это может быть! Автомобиль Mitsubishi Lancer 10 2007 года Спасибо !

Слетел усилитель звука

Привет магнитола не менял звук поставил другую магнитолу такой же результат нет звука удалил колонку тестировал напрямую нет звука в чем еще может быть причина

Привет всем . Подскажите пожалуйста, магнитола включается, все работает секунды песни и звука нет, а когда игрушечный паровозик может включиться и нормально играть, то он выключился и при следующем включении та же история . Что делать ?

Та же чушь происходит в последние несколько дней

Подскажите пожалуйста, пропал звук, думал магнитола сломалась, купил новую, а звука пока нет что это может быть? Есть что-то близкое где-то?

Мой alpine cde 110ub уже дважды менял звуковую карту, но звук не появлялся, пропало все, что можно было, а нет. Что может быть другой причиной.

Магнитола Sony поет все, кроме магнитолы

Я тоже. Вы нашли проблему? Подскажите что делать, просили у дилера 2300р на диагностику, не хочу к ним ехать, думал. И в простом сервисе предложили купить стеклянную антенну

Автомобильный ресивер SONY DSX-A210UI. Дисплей работает, все показывает, но звука играет радио. Флешка играет, звук нормальный.

Всем привет, столкнулся с такой проблемой, раньше вечером приходил с работы, все звучало и пело как надо. Утром сел в машину и удивился, так как аккум полностью разрядился, я вынул, включил, включил мафон и он работает, все показывает, но звука нет, радио включаю, все работает, буфер нормально работает как надо, флешку включаю, заглохло и заглохло

Привет магнитола Nissan HYOOE, все работает, блютуз ищет и подключается, магнитола работает, магнитола ищет, но звука нет, проверил каждый динамик и выронил моллюск, проверил коротенький, а он нивкакую.

Привет. Еще купил магнитолу pioneer mvh-s100ui. Они положили это. И звук пропадает. Иногда появляется ненадолго, а затем исчезает. В чем причина, не знаю. Электрик сказал, что где-то короткое замыкание. Но где именно, хз.

Также у меня нет звука, магнитола 2ди китайская и мафон секунд работает, показывает, что трек включен Я на мафоне поменял усилитель, эффекта ноль, но при подключении случайно закрыл магнитолу а там был щелчок. Оказалось, сгорел конденсатор, теперь все работает

Привет, у меня машина Skoda Superb 2009 г. Пропал звук в калонке магнитов балеро. Магнитола работает в обычном режиме, но звука нет. В калонах есть звук от парктроника. Подскажите с чего это могло быть, что делать?

При добавлении громкости радио звук уходит ?

Какой провод к нему подключается

Где-то под бампером у сепаратора перетерлись шланги и идет подсос воздуха

На скока головка на гайку от шруза

Проблемы с питанием. Пропал, отсутствует. Провода к магнитоле от аккума надо тянуть напрямую.

В 11 у меня такая же проблема, провода зацеплены, не могу их вытащить, потом как-то выдергиваю и все нормально, магнитолу ставлю на место, два дня приходят и опять такая же фигня какая-то вид кабельных зажимов

Попробуй со всеми дергать за провода и включай

бросает массу на радиоприемник

Если поможет, отпишитесь

питание напрямую от свинцового аккумулятора на 4 медных квадрата но его еще можно укоротить. Как вариант, провод передних дверей можно замкнуть на кузов.

Ну что ж вечером от написания!

Или преимущество плохо связано

Вес на корпусе слабенький, запускаем магнитолу

Блин где-то замыкается аудиокабель.

проблема с радио была .. его тока было недостаточно, поэтому он не пел….

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки

В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

сам комплект камеры с проводами;
отвертка;
набор ключей;
плоскогубцы;
нож;
пластиковые стяжки;
изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Какие лучше поставить

Выбирать колонки для автомагнитолы следует с учетом потребностей автовладельца. Вариантов существует несколько. От размера и типа будет зависеть подходящее месторасположение устройства (например, в дверь или на заднюю полку лучше поставить динамики).

Домашние колонки. Подключать такие приборы надо к приборной панели по цифровому входу.
Портативный динамик. Его чаще всего подключают посредством Bluetooth.
Мощные акустические динамики для авто. Для требовательных меломанов это лучшие колонки, которые обеспечивают объемный чистый звук.

Как усилить

В ходе установки необходимо тщательно усилить колонки, так как от этого напрямую зависит качество звучания и длительность эксплуатации устройства.

Особенности работы USB адаптеров для

Постоянно записывать музыку, аудио книги для прослушивания в автомобиле на диски не удобно. Проще пользоваться флешкой и телефоном, но «родная» мультимедиа система Camry V40 не обладает такими функциями, поэтому автолюбители устанавливают USB адаптеры.

USB адаптер (не сочтите за рекламу)

Преимущества установки MP3 адаптера в Тойота Камри V40:

работы по монтажу можно произвести самостоятельно
стоимость устройства не высока
управление музыкой на руле сохраняется
CD-чейнджер продолжает работать в штатном режиме.

Для установки USB адаптера необходимо разобрать головное устройство, этот процесс описан выше. Далее происходит распиновка MP3 адаптера, шнур вставляется в штекер CD-чейнджера сзади, будьте внимательны в 12-и пиновый разъем (6+6). Адаптер можно спрятать за стоковым головным устройством.

Шнуры USB и AUX лучше всего тянуть в бардачок к самому далекому отверстию потому, что по-ближнему двигаются направляющие перчаточного ящика. Чтобы использовать USB-флеш-накопитель (флешку) в автомобиле, ее надо отформатировать в FAT32, создать папки CD1, CD2 и т.д. и записать в них музыку в формате MP3, WMA, AAC. (Количество папок CD…, которые будут воспроизводиться зависит только от головного устройства, на сколько дисков она рассчитана). Перескакивание между штатным головным устройством и адаптером происходит после нажатия кнопки «DISC». Переключение папок на флешке происходит, как переключение дисков в CD-чейнджере.

Плюсы использования MP3 USB адаптера:

возможность воспроизводить большое количество композиций,
в каждой папке можно хранить до 100 треков,
сохраняется последняя воспроизводимая композиция,
при пуске песня играет с того момента, на котором она была прервана,
AUX позволяет воспроизводить аудио файлы с любого устройства с разъемом от наушников.

Как выбрать новую магнитолу на Toyota Corolla E120 – технические нюансы

При выборе аудиосистемы необходимо учитывать расположение ГУ на центральной панели автомобиля чтобы правильно выбрать переходные рамки: модели типоразмера 1din не могут устанавливаться в панель 2din, а обратно пропорциональное подключение вызовет массу неудобств при эксплуатации.

Также при выборе мощной аудиосистемы рекомендуется перевести электропитание оборудование напрямую на аккумулятор автомобиля, дабы снизить энергопотери и общую нагруженность электросети. Установка ГУ с несколькими сабвуферами потребует замены аккумулятора и генератора на более емкие модели – в противном случае мощность автомобиля будет сильно просаживаться.

Производитель	Артикул	Страна производства	Тип конструкции	Примерная стоимость, руб.
Bosch Aerotwin	3397118907	Бельгия	Бескаркасные	1200
Bosch Eco	3397004673	Бельгия	Бескаркасные	1230
SWF VisioNex	119840	Германия	Зимние	1100
Valeo Silencio	567947	Бельгия	Каркасные	990
Valeo X-TRM	567940	Бельгия	Каркасные	1010
Denso Hybrid	DUR-060L	Австрия	Гибридные	1320
Champion Aerovantage	A41/B01	Испания	Бескаркасные	1320

Подключение и замена магнитолы своими руками: что нужно знать?

Процедура установки головного устройства в Короллу Е120 не предоставит особых трудностей: весь фронт работ интуитивно понятен и выполним одной парой рук в домашних условиях. Для замены аудиосистемы в автомобиле потребуется не более часа времени, а также наличие шлицевой и крестовой отвертки, пассатижей и изоляционного материала. Дабы установить новую магнитолу в Toyota Corolla E120 необходимо:

Снять клемму с «минусом» от аккумулятора, дабы обесточить электроцепь в автомобиле;
Далее переходим в салон и демонтируем центральную панель торпеды, после чего отщелкиваем пластиковые пистоны, фиксирующие переходную рамку магнитолы;
Затем откручиваем винты, крепящие магнитолу на кронштейне, после чего вытаскиваем устройство немного на себя и отсоединяем все штекера;
Теперь необходимо установить новое оборудование, смонтировать переходную рамку соответствующего типа и подключить ГУ к системе автомобиля.

Подключать проводку к магнитоле требуется детально по инструкции поставляемой в комплекте с оборудованием – это обезопасит от неправильного подключения и возможного замыкания устройства. При наличии штатной проводке в автомобиле магнитолу можно подключить заводским методом, где назначение кабелей различается по цвету обмотки:

Желтый – «плюсовой» 12-вольтовый провод, от которого питается встроенный усилитель. Данный кабель рекомендуется подключать напрямую к АКБ транспортного средства, предварительно врезав предохранитель на расстоянии не более 30 см от аккумулятора;
Красный – предназначен для управления ГУ от замка зажигания и позволяет воспроизводить музыку при заглушенном двигателе;
Черный – «масса» системы. При слабой акустике кабель можно подключить к кузову автомобиля, а при установки дополнительного пакета динамиков или сабвуфера – необходимо прямое подключение на «минус» аккумулятора;
Белый – отвечает за подключение антенн связи, через которые можно усилить сигнал на рации, TV или GPS модулях;
Белый или красные провода с маркировкой FL/RR – предназначены для вывода сигнала на динамики в салоне

При подключении важно соблюдать полярность подключения, в противном случае возможен выход из строя оборудования или снижение мощностного потенциала.
Оранжевый – данный кабель отвечает за подключение к магнитоле кнопок дополнительного управления, расположенных на рулевом колесе.

На качестве проводки не стоит экономить: толщина сечения для силовой магистрали и питания сабвуфера должна соответствовать заявленному производителем уровню, в противном случае возможна перезагруженность электросети и вероятность короткого замыкания.

Схема с кнопкой

Чтобы подсоединить мощную автомагнитолу без риска разрядить аккумулятор, необходимо в цепь питания установить кнопку. Получается ручное управление устройством. Для включения магнитолы независимо от положения ключа зажигания нужно нажать кнопку. Некоторые автовладельцы считают, что нет необходимости устанавливать дополнительные органы управления для того, чтобы подключить родную магнитолу.

Схема с дополнительной кнопкой не позволяет сбиться настройкам и защищает АКБ от разряда в период сна системы. Некоторые магнитолы Toyota на большой горизонтальной колодке имеют 15 или 16 пин, из которых может быть задействовано 12.

Поэтому нужно смотреть обозначения выводов фишки автомобиля.

На рынках автозапчастей продаются переходники от различных аудиосистем к разъемам автомобиля Тойота любой модификации. Используя специальные адаптеры, можно без знания распиновки просто и быстро установить приобретенную автомагнитолу.

Дополнительные устройства

Автомагнитола объединяет в себе целый комплекс информационных устройств, давая возможность выводить с них информацию на свой экран – со встроенных видеокамер и выносных приборов, навигационного оборудования, камеры парковки, приборов контроля состояния авто. Кроме того, вывести данные с бортового компьютера и автомагнитолы, если необходимо, можно и через Интернет-соединение, которое обеспечивает связь с внешним центром контроля посредством 3G-модема.

Среди дополнительного набора опций, которые можно обнаружить на магнитоле Toyota Corolla 2013 года, а также всех версиях 10 и 11 поколений японской легенды (Филдер, Королла Аксио и т. д.), наиболее примечательны:

усилитель для радиосигнала антенного типа;
DVR CP-6001;
DVB-T BOX;
2 DIN с навигацией;
возможность подключения камеры посредством технологии вай-фай;
система Андроид и возможность синхронизации с ней.

Удобно расположенный монитор не требует поворота или наклона головы для ознакомления с информацией на экране. А понятная инструкция подробно описывает процесс установки, замены и настройки, она внесена в память БК. Кроме того, вся информация, которая поступает на бортовой компьютер Королла Е150 и всех авто 10 и 11 поколений, выводится на монитор. Наличие аукс-выхода позволяет подключать внешние аудионосители. Для дополнительного комфорта и возможности удобной работы при отсутствии освещения в салоне у штатной магнитолы Тойота Королла в 120 кузове и других авто 10 и 11 поколений имеется подсветка кнопок управления с помощью светодиодов.

Зеркала с монитором

При установке вы сознательно отдаёте часть центрального зеркала под монитор. При этом ухудшается обычный обзор и использование зеркала в качестве зеркала, а не камеры. Если вы используете комбинированное зеркало-камеру, когда зеркальная поверхность цельная, а изображение включается автоматически при заднем ходе, можно случайно зацепить что-нибудь. Например, в пробке вы вынуждены сдать назад, чтобы выйти на поворот, и у вас автоматически включилась камера на зеркале при заднем ходе. Вы этого можете не ожидать, у вас закроется обзор назад, и можно врезаться в стоящую позади машину.

Все эти варианты по-своему хороши, но и имеют недостатки. Выбор – за вами.

Установка новой магнитолы на Toyota Corolla

Установить можно абсолютно любую магнитолу, подходящую для Тойота Королла, включая головные системы на Android и т.д. Однако мы свой выбор остановили на Phantom DVM-1733G HD- i. Данная модель очень удобна и имеет достаточно хорошие показатели. Давайте займемся ее установкой.

Первым делом нам необходимо открутить крепежные пластины штатной магнитолы, они нам пригодятся. Берем отвертку (крестообразную), лучше всего использовать, конечно, ключ, так как болты могут быть очень сильно затянуты. Откручиваем всего 4 болта. На фотографии они выделены красными стрелочками.

Также снимаем четыре пластиковые защелки желтого цвета, они нам также пригодятся при установке магнитолы. Смотрим фото, там они выделены кругами.

После того как все это было сделано, старая магнитола нам уже не потребуется, можно отложить ее в сторону, ну или продать кому-нибудь в интернете. Снятые крепежные пластины и защелки прикрепляем к новой магнитоле, сделать это не сложно.

После этого берем все провода и подключаем, включая GPS антенну, выводим шнурок с USB в бардачок для флешки. Не закрепляя, проверяем работоспособность, если все хорошо, берем нашу магнитолу и вставляем на место старой.

После этого прикручиваем ее четырьмя болтами, вставляем на свое место воздуховод, предварительно закрепив аварийные стоп сигналы. И в конце концов одеваем обратно накладке и радуемся обновлению. Выбранный нами вариант после проверки показал, что работает лучше штатной магнитолы, а также лучше, чем любая головная система на Android.

Наверх

Функционал

Магнитола Toyota Corolla в кузове 120 и 150 устанавливается в специально для этого предназначенную штатную выемку на торпедо рядом с рулем.

Среди основных функций, которыми оснащены магнитолы Toyota Corolla 10 и 11 поколений, можно выделить следующие:

поддержка основных форматов видео- и аудиофайлов – R/VCD/CD/CD-R/CD-RW/DivX- MP3/MP4/WMA/DVD/DVD;
интерфейс меню на русском языке;
операционная система на базе Windows CE 6.0;
чейнджер на 6 CD-дисков;
работа магнитолы в нескольких режимах одновременно, например, навигация и музыкальные файлы;
встроенная внешняя антенна с модулем GPS;
возможность подключить SD-карту;
разъем USB;
aux разъем;
дистанционный пульт управления.

Перечисленные функции – далеко не полный список того, что входит в опционал устройства в Toyota Corolla 2013 и других годов.

За счет простоты исполнения и стандартных систем коммуникаций установка магнитолы на Тойоту Короллу каждого года выпуска не вызовет сложностей и может быть выполнена самостоятельно.

Вырубается или пропадает звук при увеличении громкости

Частая причина пропадания звука при увеличении громкости – заводской брак – дефекты микросхем, вызывающие проблемы в работе устройства.

Если при проверке вольтметром выясняется, что при увеличении громкости в радиосхему поступает напряжение менее 12 В, звук пропадает из-за того, что устройству не хватает мощности. Это могло быть вызвано неисправным аккумулятором или недостаточным зарядом аккумулятора. Решить проблемы поможет замена проводки аккумулятора или установка конденсаторов.

Когда они уже установлены, необходимо проверить конденсаторы в основной цепи питания автомагнитолы и заменить их в случае выхода из строя. Их устанавливают, если нет возможности запитать от АКБ. В этом случае следует проложить провод от аккумулятора и большого сечения.

Внезапное отключение устройства может быть вызвано неправильным подключением кабелей акустической системы к разъемам автомобильной стереосистемы. При запуске двигателя владельцем автомобиля происходит короткое замыкание проводов с вводом вилки. Для решения проблемы достаточно проверить уровень контакта и плотнее вставить штекеры динамиков в разъемы автомобильной стереосистемы.

Повреждение кабелей, соединяющих радио с динамиками, также может вызвать проблемы с воспроизведением музыки. Они могут быть наклонными или скрученными. Может быть достаточно вернуть провода в правильное положение. Если они сильно повреждены, лучше всего заменить проводку.

Некоторые радиостанции имеют защиту от перенапряжения, срабатывающую при резком повышении мощности. Поскольку увеличение громкости приводит к увеличению расхода заряда аккумулятора, звук автоматически отключается. Если снять эту защиту, магнитола может сгореть. Лучше всего между ним и динамиком установить усилитель звука. Предохранитель также срабатывает, когда участок провода не выдерживает нагрузки. В этом случае замена проводов на более толстые позволит избежать отключения автомагнитолы при увеличении громкости звука.

Что делать

Если фонит магнитола при заведенном двигателе, делайте осмотр всей электропроводки аудиосистемы.

В случае когда система фонит при прослушивании радио, осмотрите крепления всех проводов, идущих от аудиосистемы к антенне, и плотно завинтите их. В отдельных случаях возможно повреждение этого провода. Поврежденный кабель следует заменить новым. Штекеры очищаются от оксидов и загрязнений или заменяются новыми.

Если фонит система при заведенном двигателе и включенном проигрывании CD или другого цифрового носителя, осматривайте все провода, идущие от магнитолы к усилителю и к колонкам. Причина может быть в их повреждении или в разъемах. Нужно отыскать неисправный провод или кабель с поврежденным разъемом и заменить его. А можно просто обновить все провода в автомобиле. И лучше всего — на специальные, силовые модели.

Хотя заменить эту деталь можно и самому, если имеются знания в области радиоэлектроники.

Чтобы убедиться в неисправности предохранителя, замкните минус линейного выхода на корпус (массу). Пропадание фоновых шумов будет подтверждением этой неисправности.

Для ее самостоятельного устранения извлеките магнитолу и снимите верхнюю панель. На поверхности основной платы найдите предохранитель массы линейных выводов. На некоторых аудиосистемах его обозначают литерой «P» сверху и восклицательным знаком. По внешнему виду он напоминает SMD-резистор.

Подключение и замена ГУ на Королле своими руками

Процедура установки головного устройства в Corolla E120 не вызовет затруднений: вся работа интуитивно понятна и может быть выполнена одной парой рук в домашних условиях. Замена аудиосистемы автомобиля потребует не более часа вашего времени и наличия шлицевой и крестовой отверток, плоскогубцев и изоляционного материала. Для установки новой магнитолы для Toyota Corolla E120 необходимо:

Снимите клемму «минус» с аккумулятора, чтобы отключить электрическую цепь в автомобиле;
Затем переходим в салон и снимаем центральную панель, после чего отсоединяем пластиковые плунжеры, удерживающие переходную рамку кассеты;
Далее откручиваем винты, крепящие радио к кронштейну, затем слегка тянем устройство на себя и отсоединяем все штекеры;
Теперь установите новое оборудование, установите переходную рамку соответствующего типа и подключите ГТУ к системе автомобиля.

Обязательно подключите проводку к автомобильному радиоприемнику в соответствии с инструкциями, прилагаемыми к оборудованию — это предотвратит неправильное подключение и возможное короткое замыкание устройства. Если в вашем автомобиле установлена заводская проводка, вы можете подключить автомобильное радио по заводскому методу, когда назначение проводов отличается цветом обмотки:

Желтый — это «плюсовой» провод 12 В, который питает встроенный усилитель. Рекомендуется подключать этот кабель непосредственно к аккумулятору автомобиля, предварительно разместив предохранитель на расстоянии не более 30 см от аккумулятора;
Красный кабель используется для управления графическим интерфейсом от замка зажигания и позволяет воспроизводить музыку при выключенном двигателе;
Черный цвет — это заземление системы. Если динамики слабые, кабель можно подключить к кузову автомобиля, а если вы устанавливаете дополнительный динамик или сабвуфер, кабель следует подключить непосредственно к отрицательной клемме аккумулятора;
Белый — отвечает за подключение коммуникационных антенн для усиления сигнала на радиоприемниках, телевизорах или GPS-модулях;
Белый или красный провода с маркировкой FL/RR используются для направления сигнала к динамикам в салоне. При подключении необходимо соблюдать полярность подключения, иначе это может привести к выходу из строя оборудования или снижению потенциала мощности.
Оранжевый — этот кабель отвечает за подключение дополнительных кнопок управления, расположенных на рулевом колесе.

Не экономьте на качестве проводки: толщина сечения для силовой линии и блока питания сабвуфера должна соответствовать спецификациям производителя, иначе электрическая система может быть перегружена и вероятно короткое замыкание.

Распиновка для маломощных магнитол

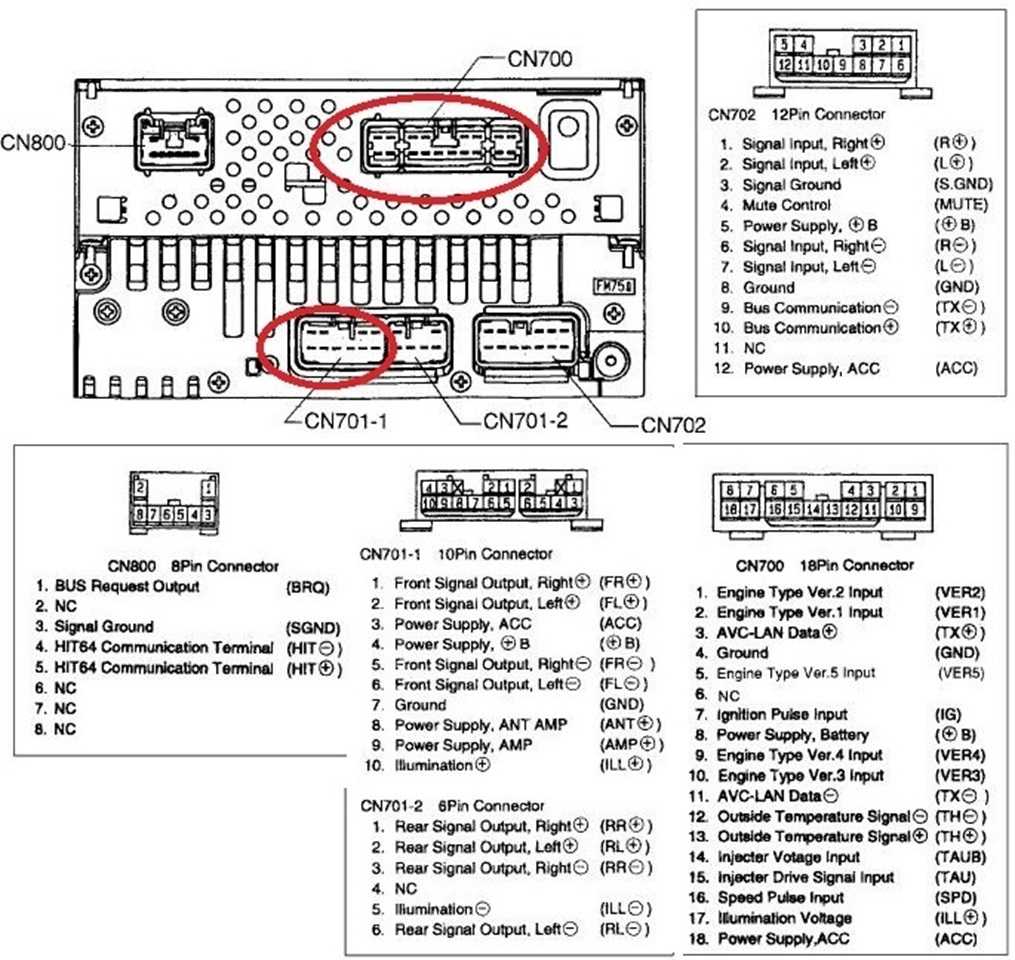

В автомобилях Corolla используется головное устройство W58810 производства компании Matsushita Electric. В схему коммутации входят 4 колодки прямоугольной конфигурации. Основной 16-контактный штекер предназначен для сопряжения оборудования с электрической сетью автомашины и передачи сигналов к динамикам. Дополнительный 12-штырьковый штекер отвечает за работу пульта дистанционного управления на рулевом колесе.

В распиновке предусмотрен 20-контактный разъем, в котором задействованы 4 выхода. Колодка отвечает за коммутацию мультимедийного оборудования к цифровой шине автомобиля. Колодка с 8 пинами предназначена для коммутации внешнего монитора (устанавливается на часть машин, предназначенных для внутреннего рынка Японии).

Установка КЗВ своими руками

Монтаж камеры заднего вида в автомобиль Тойота Королла — это несложная работа, но она требует минимальных знаний в электротехнике. Можно обратиться в автосервис или сэкономить деньги, установив ее самостоятельно.

Комплектующие и материалы

Если вы решили сделать все своими руками, следует разобраться, какие комплектующие и инструменты для этого понадобятся.

Подключать камеру можно к GPS навигатору с видеовходом, зеркалу заднего вида с монитором, автомагнитоле или мультимедийной системе. Если есть желание вывести изображение камеры на отдельный экран, то следует приобрести еще и отдельный монитор.

Для установки необходимо подготовить такие инструменты:

Поэтапное выполнение работы

Перед выполненим работы следует обесточить электросистему автомобиля, для чего снимаем минусовую клемму с аккумулятора.
Устанавливаем камеру в подготовленное для нее место.
Дрелью высверливаем отверстие в крышке багажника для прокладки кабелей. Чтобы в дальнейшем поврежденные края не начали ржаветь, вскрываем их антикоррозионным составом.
Прокладываем видеокабель от камеры до места расположения монитора (лучше всего под обшивкой потолка).
Подводим провода питания к месту подключения. Большинство камер подключается через прикуриватель. Если вы хотите использовать его для других устройств, то можно подключиться непосредственно к питанию прикуривателя (обязательно через отдельный предохранитель). Можно также подключиться к питанию фонарей заднего хода, в таком случае камера будет включаться только при движении назад.Для того чтобы провода и кабели были проложены аккуратно, не торчали и не загромождали салон автомобиля, прокладывать их следует под торпедой, затем под обшивкой центрального тоннеля и затем через потолок. Через небольшие промежутки проводка фиксируется с помощью изоленты или скотча. Кабели не должны соприкасаться с любыми движущимися деталями, а все соединения должны быть тщательно заизолированы. Во избежание короткого замыкания еще раз перепроверяем подключение проводов питания.
Устанавливаем монитор или подключаем штекеры камеры в выбранное устройство с экраном.
Подключаем минусовую клемму к аккумулятору и проверяем правильность установки и работоспособность камеры.
Настраиваем камеру.

Камера заднего вида — это приспособление, облегчающее жизнь водителя. Не стоит экономить на ее приобретении — с помощью этого устройства можно защитить себя от различных неприятностей на дороге.

Источник статьи: http://corollafan.ru/sistemy-i-detali/kamera-zadnego-vida-tojota.html
