Дроссельная заслонка тойота: чистка, обучение, снятие, адаптация

Топливная система или загрязненный впуск?

При упоминании загрязненного впуска, многие водители во всех бедах сразу же начинают подозревать топливные форсунки. Надо сказать, что подобное опасение имеет место, но, увы, оно далеко не всегда подтверждается. Давайте для начала разберем симптомы, связанные с неисправной топливной системой и загрязненным впуском. Итак, при неисправной топливной системе на автомобиле могут возникать следующие проблемы:

затрудненный пуск;
«троение» двигателя, как на холостых оборотах, так и во время езды;
значительное снижение тяги;
медленный набор скорости;
машина может часто глохнуть;
на приборной панели появляется значок «Check Engine».

Далеко не маленький набор проблем, не правда ли ? При неисправной топливной системе все эти проблемы могут возникать как по отдельности, так и все вместе. Тем не менее, подобные неисправности характерны не только в случае неисправной топливной системы, но в 70% случаев, при наличии нескольких симптомов из вышеперечисленных проблема как раз-таки заключается в неисправном бензонасосе или топливных форсунках. Такую проблему сложно решить самостоятельно, т. к. для этого потребуется помощь квалифицированного специалиста и диагностика электронного блока управления (ЭБУ) с помощью специального сканера.

Проблему же с загрязненным впуском решить значительно проще, для этого не потребуется разбирать топливную рампу и т. д., достаточно будет открутить несколько винтов, отсоединить электропроводку и снять несколько патрубков. Также стоит заметить, что проблема «загрязненного впуска» не отображается на приборной панели индикатором «Check Engine», но так происходит только в случае исправной работы датчиков (ДПДЗ и ДМРВ).

Давайте рассмотрим симптомы, связанные с загрязненным впуском:

высокие холостые обороты в момент запуска, которые не опускаются ниже определенной отметки (обычно — обороты не падают ниже 1200-1500, реже — 900-1100);
повышенный расход топлива (может доходить от 0.5 до 1.0 литра, в зависимости от состояния мотора);
плохая отзывчивость на педаль газа «машина тупит, едет не на полную мощность».

Помните, что если подобные симптомы появились на вашей машине, но на приборной панели не горит контрольная лампа «Check Engine», а при диагностике сканеры не выявляют ошибок — в 95% случаев проблема заключается в загрязненной дроссельной заслонке.

Процедура отчистки узла

Чистка дроссельной заслонки возможна как с демонтажем, так и без снятия узла

Во втором случае следует проявлять осторожность чтобы чистящее средство не попало на кузов. Для очистки заслонки следует воспользоваться нижеприведенными рекомендациями

После снятия дроссельного узла требуется оценить степень его загрязнения.

Оценка степени загрязнения дроссельной заслонки

При очистке внимание следует уделить и сеточке дроссельной заслонки. Ее следует изъять и промыть с использованием чистящего средства

При заметных повреждениях сеточки или уплотнительной резинки их следует заменить.

Сеточка, которая требует очистки

Вид после снятия сеточки с уплотнительной резинкой

Очищенная уплотнительная резинка и сеточка

Дроссельный узел рекомендуется обильно заливать средством для очистки инжекторов или карбюраторов. После снятия загрязнений при визуальном осмотре заслонки на просвет автовладелец может обнаружить небольшие зазоры по ее краям. Их наличие обусловлено конструкцией узла и является полностью нормальным.

Наличие зазоров

При невозможности очистить узел с первого раза не стоит прилагать чрезмерное усилие. Для борьбы с загрязнениями лучше обработать заслонку чистящими средствами повторно.

Очищенная заслонка

Чистка дроссельной заслонки Toyota Corolla ( 3) — видео mallsspb.ru

Toyota Corolla. Настройка оборотов холостого хода.

Многие автомобилисты задаются вопросом:

Заключение Чистка и адаптации дроссельной заслонки — необходимые условия стабильной и эффективной эксплуатации Тойота Королла Е и Е

После того, как автомобиль был подготовлен, следует приступать к обучению.

Первым делом нужно снять патрубок воздушного фильтра, который расположен по левую сторону от силового агрегата и по правую от газораспределительного механизма. Чтобы отсоединить сам дроссель, достаточно открутить четыре болта, которыми деталь крепится к ГРМ.

Теперь можно приступать к чистке дроссельной заслонки Тойота Королла , которая для и моделей будет одинаковой. Чистка дроссельной заслонки В первую очередь для чистки детали нужно купить моющую жидкость для карбюратора.

Стоит она порядка — рублей за баллончик, поэтому о дороговизне вопроса не стоит волноваться. Кроме того, понадобится сухая тряпка, которая не должна оставлять никаких ворсинок. Итак, как почистить дроссельную заслонку?

Дроссельная заслонка- очистка и адаптация.

На деталь необходимо распылить приобретенную жидкость и аккуратно протереть тряпкой. До полного удаления загрязнений и налетов стоит повторить процедуру несколько раз.

Многие автомобилисты задаются вопросом: Что мы делаем не так? Конечно, лишняя промывка не причинит вреда, однако тратить время на нее не нужно.

Налет, образующийся в коллекторе, незначителен, в силу чего он ни в коем случае не мешает. Как же часто следует чистить дроссельную заслонку? Ответить на этот вопрос точным числом нельзя, поскольку осуществлять данную процедуру рекомендует каждый раз, когда производится замена моторного масла.

Corolla e150. Работа 1zr-fe после чистки дроссельной заслонки.

Кто-то делает это два раза в год, а кто-то раз в два года. Через сколько меняется смазочный материал, через столько и нужно менять. Адаптация дроссельной заслонки Неполадки в подаче воздуха в системе питания появляются в результате сбоя в работе датчика дроссельной заслонки. Исправить это можно посредством адаптации этого электронного механизма. При помощи пассатижей или отвертки снимаем два оставшихся шланга от системы охлаждения.

После того как трубки будут отсоединены, будьте готовы к тому, что из них начнет течь антифриз. Чтобы антифриз перестал капать и разводить грязь, шланги можно загнуть вверх и проблема будет решена.

Mfcorsar › Blog › Тонкость настройки(калибровки) электронной заслонки 2ZR-FE на Тойота Королла

Давно ничего не писал т.к по большому счету все эти темы есть в десятках вариантов у других пользователей. Решил написать, потому что в чистке заслонки не все так просто как показано на многочисленных видео.Точнее в чистке все просто, а вот в регулировке(обучении) есть проблемы. Начну с того, что гарантия на авто и дилерское обслуживание закончилось.Хотя за 100 000 км к дилеру обратился всего первых 2 раза с заменами расходников. Далее я понял, что Тойота и в Африке Тойота.За 100 000 только замены расходников и осмотры состояния в местном автосервисе. В своем посте я никого ни к чему не призываю. Я не пишу, что кто-то не прав. Просто описываю свой случай и как я вышел из данной ситуации.

После примерно 100 000 км начал замечать, что иногда после прогревов автомобиль подкидывает обороты до 900-1100 и по долгу не сбрасывает.На 10 запусков двигателя 1-2 раза подкинет обороты на горячую и по долгу не сбрасывает.Потом через 5-15 минут сбросит до 700 или выравнит только после следующего запуска двигателя.В общем когда как. При этом никаких ошибок не вылазило, точнее чек не горел. В компьютер со сканером не лазили. Как то сильно это не напрягало. Понимал, что возможно заслонка «засралась». Однажды решил подготовиться к зиме и расставить все точки. Просмотрел около 20-30 видео, просто почитал статьи в интернете. Как для электронных, так и для механических заслонок. Именно для 2ZR-FE видео и статей было не очень много. Во всех источниках информации «специалисты» весело и озорно разбирали и собирали заслонки. Ну а обучение(колибровка) заслонки происходило в обще на «УРА». Никаких исключений и подводных камней. Было пару советов, типа -«Если ни»ера не получилось, то не паникуйте и бегите в автосервис!». Я решил все сделать сам, раз все так легко и просто! Для начала поменял свечи, скидывал клеммы для перезагрузки компа, проверил катушки зажигания, подсвечкики. Потом аккуратно продул датчики воздуха. Обороты так и потихой канефолили мозги.Пришло время чистить заслонку.

Как почистить дроссельную заслонку на Тойота Королла

У Вас есть автомобиль Toyota и Вы просто обожаете, сидя за ее баранкой, «рассекать» по проспектам своего города на зависть обычным пешеходам? Обожаете свист воздуха, когда Сorolla «летит» по дороге, унося водителя вдаль? Приходите в упоение от мерного шуршания шин, шелест которых рождает в душе непередаваемое чувство «драйва»?

Конечно, все это просто прекрасно, ведь вождение такого авто, как Toyota придает человеку особый статус автомобилиста. К сожалению, если не следить за деталями вашей машины, в частности, за дроссельной заслонкой, то авто, как ни крути, не сможет порадовать своего владельца, потому что оно будет «не на ходу».

Настройка дроссельной заслонки тойота королла

Обучение дроссельной заслонки на автомобилях TOYOTA Данную процедуру необходимо делать после каждого отключения заслонки!

Необходимые условия перед началом процедуры.

1. Двигатель прогрет до рабочей температуры. 2. Все элетронные приборы (печка, световые приборы, магнитолла и т.д.) выключены. 3. Автомобиль установлен на ровной площадке. 4. Рычаг КПП установлен в положение «нейтраль»

Описание процедуры обучения.

1. Снять клемму аккумулятора на 5 минут. 2. Одеть клемму аккумулятора. 3. Включить зажигание (должны загореться индикаторы на приборной панели), но не заводить автомобиль. 4. Ожидать примерно 30 секунд. 5. Не выключая зажигание, снять клемму аккумулятора на 5 минут. 6. Одеть клемму аккумулятора и завести автомобиль. 7. Ничего не меняя, ожидать примерно 15 минут. Пошагово обороты будут падать до нормальных

За это сообщение автора Kote поблагодарил: ThEKILLA_bB(10 авг 2011, 18:23)

Рейтинг:2.27%

Dimonn 24

_________________

Тараканкин

sergen

В.Е.Л.

ну а я ехал после самочистки. она кааак неожиданно даст до 4-х тыщ оборотов. да зима с гололёдом да я уже перед перекрестком вторую воткнул скоростью тормозил — благо небыло никого да зеленый загорался,я так и пульнул на второй.. неприятно ууух.. потом еще раза 3 но я готов был к такому.. приехал обучил моск и всё встало на места.

п.с. потом мыл на СТО он просто на месте.. держал всокие обороты до тех пор пока вентилятор не заработал.

Страница 1 из 1

Часовой пояс: UTC + 3 часа

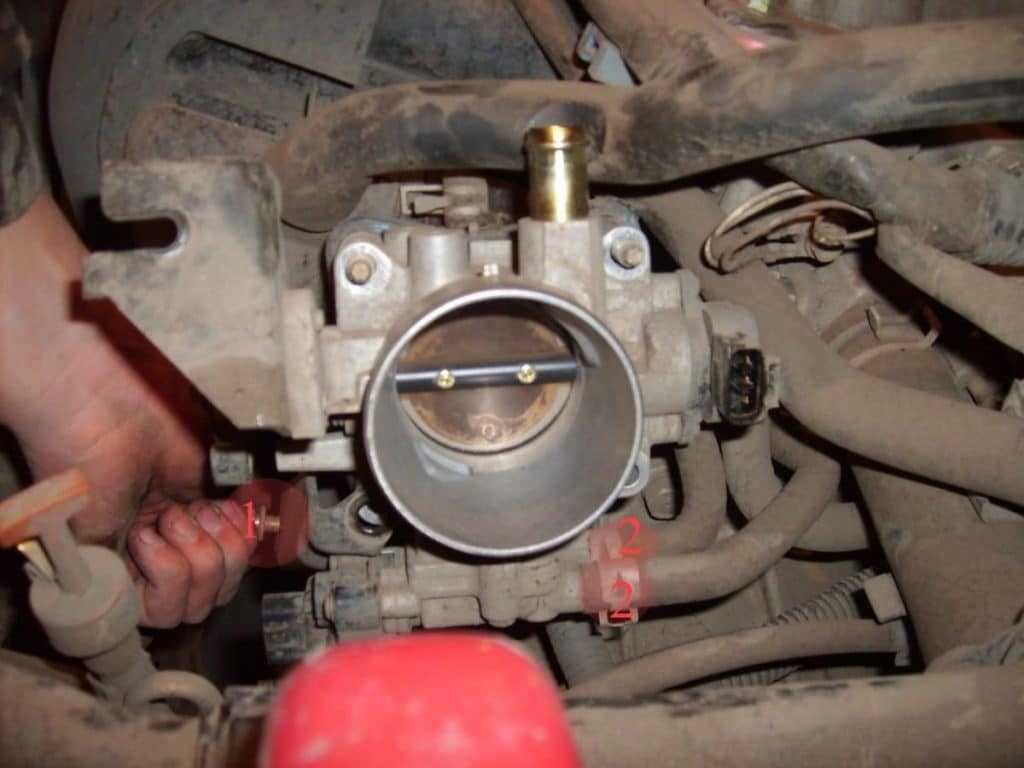

Снятие блока дроссельной заслонки 1NZ-FE

Блок дроссельной заслонки расположен в подкапотном пространстве между силовым агрегатом, аккумуляторной батареей и радиатором охлаждения. Для его демонтажа понадобится выполнить следующие действия:

Откручиваем корпус воздушного фильтра, отсоединяем патрубок

Находим БДЗ под воздушным и охлаждающим патрубком, приступаем к операциям по получению необходимого пространства для доступа к устройству;
Первоначально отсоединяется тонкий шланг непосредственно от демонтируемого узла;
Далее снимаем большой воздушный патрубок. Для этого потребуется ослабить два хомута крепления, при помощи головки на десять и снять шланг, идущий от сапуна;
Дроссельная заслонка 1NZ-FE меняет положение за счёт подключенного тросика педали газа. Для его отсоединения потребуется открутить две гайки накидным ключом на 12 и вывести из посадочного места;
Отщелкиваем две защёлки, снимаем верхнюю крышку воздушного фильтра, отведя в сторону. Для получения большего хода, необходимо отключить питающие шлейфы от двух датчиков воздушника;
Далее демонтируем нижнюю половинку корпуса воздушного фильтра. Она зафиксирована тремя болтами. Откручиваем их с помощью торцевой головки на десять и удлинителя;
В дальнейшем отводим нижнюю часть вместе с подсоединенным входным патрубком. Удобнее будет отсоединить его от крепежа, расположенного на блок фаре. Потребуется использовать ключ на десять. Достаточно открутить один из двух болтов на фиксирующей планке;
Вытаскиваем щуп из коробки передач, отсоединяем разъем питания датчика положения заслонки и двигателя клапана холостого хода;
Снимаем крепежную планку тросика педали газа, открутив две гайки под ключ на 12. Она отводится в сторону без отсоединения проводки;
Для получения полного доступа к БДЗ остается отсоединить трубку для вставки щупа в коробку передач. Она фиксируется двумя болтами на 10. После их выкручивания, трубка вытаскивается легким поднятием вверх. Можно не делать указаный пункт, но получить доступ к блоку ДЗ будет проблематично;
Заключительным этапом является откручивание последнего болта на 12, которым крепится дроссельный агрегат. После этого ничего не помешает снять узел с силового агрегата.

Отсоединяем разъемы проводов, окончательно откручиваем тросик педали газа При возникновении каких-либо проблем с откручиванием болтов и гаек, следует использовать WD-40. Жидкость наносится на болты или гайки, которые не поддаются выкручиванию.

Как понять, что дроссель нуждается в «переобучении»

Необходимость адаптации возникает в таких случаях:

Неустойчивый холостой ход;
Высокие обороты мотора на ХХ или очень низкие на грани «вот-вот заглохнет»;
При замене дросселя или его чистки;
При обнаружении ошибки в блоке управления;
При замене ЭБУ.

Были случаи, когда после длительного простоя или наступления холодов двигатель не хотел нормально заводиться или работать на холостых. То есть, буквально первая ночь морозов, а утром автомобиль не хочет нормально работать. Если нет у вас специального диагностического оборудования и программного обеспечения, то можно провести адаптацию самостоятельно.

На СТО данная услуга будет стоить от 700 до 1000 рублей, в зависимости от марки автомобиля.

Зачем вам сразу платить деньги, если можно попробовать самому «обучить» дроссель?

Чистка дроссельного узла и процедура адаптации дроссельной заслонки

Для снятия дроссельного узла с автомобиля выполняем следующие действия. Снимаем минусовую клемму от АКБ. Затем отсоединяем декоративную накладку двигателя.

После чего снимаем патрубок воздушного фильтра и отсоединяем «фишку» проводки от дроссельного узла. Затем ослабляем хомуты на подводящих шлангах подачи жидкости охлаждения. По очереди снимаем каждый шланг, как только он снят — быстро затыкаем отверстие чистой (!) ветошью, после чего фиксируем хомутом.

Теперь следует открутить 2 болта с индексом «Б» и открутить гайки под индексом «А», после чего можно будет аккуратно извлечь дроссельный узел. Будьте внимательно и не повредите ответную сеточку в месте установки дросселя.

Адаптация дроссельной заслонки Тойота Королла

5128 Апр 20

Время от времени режим работы данной детали изменяется, поэтому необходимо поводить ее адаптацию. Более того, предварительно нужно чистить заслонку, иначе все старания могут оказаться бесполезными.

К сожалению, далеко не каждый автомобилист знает, как осуществляются данные процедуры, хотя ничего сложного по факту они собой не представляют.

Демонтаж дросселя

Перед чисткой и обучением необходимо снять механизм дроссельной заслонки. Сделать это на Toyota Corolla в кузовах E120 и E150 довольно просто. Начиная с 2002 года, производитель стал устанавливать 1.6-литровые силовые агрегата на все автомобили серии, поэтому процесс демонтажа для них одинаков.

Несколько отличается порядок на Королла Филдер, поскольку в качестве некого ответвления от главной серии универсал появился в 2000 году. Тем не менее разница несущественна, и заключается она лишь в принципе работы дросселя, который является механическим, поэтому электронный датчик искать не стоит.

На более поздних моделях, начиная с Короллы 2008 года, и системы были унифицированы, и теперь на всех силовых установках имеется электронный дроссель.

Теперь можно приступать к чистке дроссельной заслонки Тойота Королла 150, которая для и моделей 120 будет одинаковой.

Чистка дроссельной заслонки

В первую очередь для чистки детали нужно купить моющую жидкость для карбюратора. Стоит она порядка 200–300 рублей за баллончик, поэтому о дороговизне вопроса не стоит волноваться. Кроме того, понадобится сухая тряпка, которая не должна оставлять никаких ворсинок. Итак, как почистить дроссельную заслонку? Все очень просто.

Как же часто следует чистить дроссельную заслонку? Ответить на этот вопрос точным числом нельзя, поскольку осуществлять данную процедуру рекомендует каждый раз, когда производится замена моторного масла. Кто-то делает это два раза в год, а кто-то раз в два года. Через сколько меняется смазочный материал, через столько и нужно менять.

Адаптация дроссельной заслонки

Неполадки в подаче воздуха в системе питания появляются в результате сбоя в работе датчика дроссельной заслонки. Исправить это можно посредством адаптации этого электронного механизма.

После того, как водителю благополучно удалось прочистить деталь, нужно собрать весь механизм в обратном порядке, а затем перейти к главной процедуре.

Обучение должно проводиться лишь при соблюдении ряда предварительных условий. Для начала силовой агрегат нужно прогреть до рабочей температуры. Затем следует отключить всю электронику (фары, ДХО, аудиосистему и прочее). Машина должна находиться на ровной поверхности, поскольку для адаптации понадобится перевести рычаг коробки передач на «нейтралку».

Оставив зажигание на месте, следует снова отсоединить клемму с аккумулятора на то же время, потом вернуть ее на место, запустить двигатель и подождать 15 минут.

В результате обороты холостого хода отрегулируются, и подача воздуха нормализуется.

Способ №2 – Танцы без бубна, но с педалью и зажиганием

Калибровку дроссельной заслонки можно разделить на три этапа:

Обучение с отпущенной педалью газа;
С полностью закрытым дросселем;
Подача воздуха на холостом ходу.

Первым делом прогреваем двигатель автомобиля до рабочей температуры . Глушим мотор и ждем 10 секунд.

Этап первый

Убеждаемся, что педаль акселератора отпущена, на неё ничего не давит. Включаем зажигание на 2 секунды и выключаем его.

Дроссельная заслонка – ключевой элемент системы питания двигателя. Она регулирует количество подаваемого в цилиндры воздуха, что, в свою очередь, влияет на холостой ход и количество оборотов. Время от времени режим работы данной детали изменяется, поэтому необходимо поводить ее адаптацию. Более того, предварительно нужно чистить заслонку, иначе все старания могут оказаться бесполезными. К сожалению, далеко не каждый автомобилист знает, как осуществляются данные процедуры, хотя ничего сложного по факту они собой не представляют.

Адаптация дроссельной заслонки

После того, как автомобиль был подготовлен, следует приступать к обучению. Сначала на 5 минут нужно отсоединить клемму аккумулятора. Подождав 5 минут, необходимо вернуть ее на место. Далее проворачивается зажигание, однако сам двигатель запускать не требуется. После того, как на приборной панели загорятся все указатели, нужно подождать 30 секунд.

В результате обороты холостого хода отрегулируются, и подача воздуха нормализуется.

Нюансы эксплуатации двигателей 1nz fe

Несмотря на то что двигатели 1nz fe весьма надежны и долговечны, некоторые проблемы все же могут подстерегать автовладельцев. Если пробег автомобиля перевалил за сто пятидесятитысячную отметку, то угар моторного масла может быть весьма заметным. На тысячу километров будет требоваться доливка примерно трехсот грамм. И это при спокойной езде. Любителям высоких оборотов в аналогичной ситуации придется доливать еще больше. При более серьезных случаях, когда угар может достигать одного литра на тысячу пройденных километров, чаще всего требуется замена залегающих колец, а также задубевших маслосъемных колпачков.

На расход масла может оказывать влияние и его утечка. Чаще всего масло начинает пропускать задний сальник коленчатого вала. На автомобилях с большим пробегом уровень масла необходимо регулярно контролировать. Желательно всегда возить в багажнике не менее одного литра про запас.

Цепь привода газораспределительного механизма имеет ограниченный ресурс. В среднем он составляет около ста пятидесяти тысяч километров. Вместе с ней меняют и прочие элементы привода. Такие, как звездочки, натяжитель и направляющую.

Достаточно частой проблемой является неустойчивость холостых оборотов. В отдельных ситуациях к этому добавляются еще и ощутимые провалы на средних оборотах. Причина может скрываться в отложениях на стенках дроссельной заслонки, а также в загрязнении клапана холостого хода. Однако стоит помнить, что такие же симптомы могут сопутствовать не только загрязнению этих устройств, но и выходу их из строя. Поэтому прочистка может быть не всегда эффективной. Тем не менее начинать бороться с проблемой необходимо именно с нее, поскольку это не требует больших материальных или физических затрат. Времени вся процедура занимает немного.

Для начала стоит разобраться в том, как устроена дроссельная заслонка и понять принцип ее работы. Затем нужно запомнить алгоритм действий, которые необходимо совершить, выполняя ее очистку, а также очистку клапана холостого хода. После завершения процедуры прочистки необходимо выполнить адаптацию или обучение дроссельной заслонки. В противном случае обороты, как правило, будут завышенными. Процедуру обучения также довольно несложно выполнить самостоятельно. Не стоит опасаться, ведь в случае неудачи всегда можно будет воспользоваться услугами квалифицированных специалистов.

Дроссельная заслонка на двигателях 1nz fe

Подведем итоги

Как видно из всего вышесказанного, чистка дроссельной заслонки, форсунок, контроль состояния фильтров, свечей зажигания и другие подобные действия находятся в списке базовых операций, которые желательно регулярно выполнять на каждом ТО. Что касается чистки дроссельного узла, данная процедура проводится максимально каждые 50 тыс. км. (рекомендуется каждые 25-40 тыс.), делается аккуратно и при помощи спецсредств, так как заслонка может иметь особое покрытие для плавной работы узла.

Напоследок добавим, что если на автомобиле установлена роботизированная коробка передач, тогда чистку и последующую адаптацию дроссельной заслонки оптимально осуществлять параллельно обучению «робота». Указанные действия в совокупности дают более ощутимый результат, двигатель лучше реагирует на педаль газа, а трансмиссия работает мягче, задержки, рывки и толчки при переключении передач минимизируются.
