Ремонт и восстановление дроссельной заслонки

Замена дроссельной заслонки на Лансер 9

Для снятия и установки дроссельного узла рекомендуется воспользоваться инструкцией, которая приведена ниже.

• Открыть капот.
• Снять минусовую клемму с аккумуляторной батареи.
• Демонтировать воздушный патрубок. Располовинить корпус воздушного фильтра. Это откроет доступ к дроссельной заслонке.
• Снять разъем датчика холостого хода.

Вид после снятия воздушного патрубка

Снять вакуумные трубки.

Вид после снятия шлангочек

• Отсоединить шланг подогрева дросселя. Данная операция является наиболее трудоемкой. Перед демонтажем шланга необходимо стянуть хомут вниз. Из-за ограниченного доступа существует риск повреждения трубочки. После снятия шлангочки польется небольшое количество антифриза.
• Используя ключ или головку на «12» открутить четыре крепления. Для предотвращения сложностей монтажа дроссельной заслонки рекомендуется запомнить расположение длинных и коротких болтов.

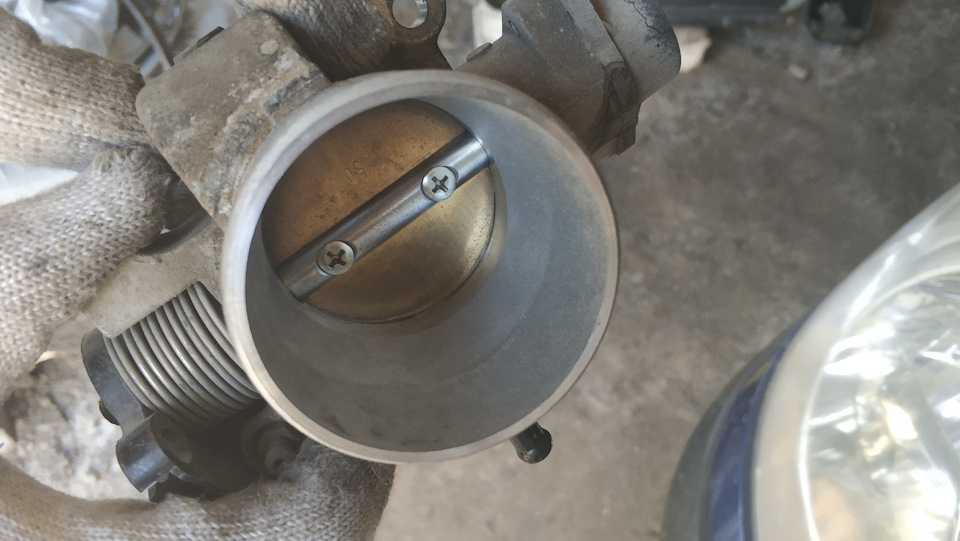

Вид после демонтажа дроссельной заслонки

Заменить прокладки дроссельного узла.

Прокладка MD615500

Прокладка корпуса дроссельного узла MR578832

• Установить дроссельную заслонку на ее посадочное место. Закрепить болтами.
• Собрать все в обратной последовательности.

4 Работа по очистке заслонки

Специалисты советуют хотя бы раз в год проводить работы по очистке клапана. Это не займет много времени, но отодвинет ремонт на достаточно большой срок. Итак, что потребуется выполнить:

Дроссельный клапан имеет патрубок, соединяющий ее с воздуховодом, который необходимо отсоединить;
Для очистки понадобится моющее средство, желательно специальное, а также чистая и безворсовая ткань. Она пропитывается специальным составом

При этом важно проследить, чтобы средство не попало на датчик положения заслонки и сам шаговый двигатель. Слой дисульфид молибдена также не должен пострадать во время операции, именно поэтому применяется сжатый воздух, который хорошо счищает грязь;
Весь пылевой налет, накопившийся за время эксплуатации, необходимо аккуратно удалить

Для полной промывки лучше всего снять воздушный патрубок и применить специальный очиститель дроссельной залонки. Он выпускается в аэрозольной форме и сможет очистить как заслонку, так и воздушный канал. Необходимо проследить за тем, чтобы в такой аэрозоль не входили слишком сильные химические ингредиенты, которые могут повредить резиновым вкладкам и смазке оси вращения. Не менее важно контролировать силу нажима, чтобы не допустить попадания части грязи на мотор или воздушный канал;
После аккуратной очистки необходимо одеть воздушный шланг обратно и отрегулировать обороты двигателя. После этого стоит сразу убедиться в том, что проблема исчезла и замена не потребуется.

Если дроссельная заслонка по-прежнему демонстрирует неустойчивую работу, то необходимо делать ремонт.

Устройство дроссельной заслонки

Бензин в движке сгорает не по пути. Для настоящего горения требуется много воздуха. При этом он обязан быть в определенной количественной пропорции с топливом. Бензин впрыскивается во впускной коллектор при помощи форсунок. Количество поступающего через особый трубопровод горючего регулируется заслонкой. Эта деталь, установленная в особый корпус, и именуется дроссельным узлом. Данная заслонка имеет форму круглой пластинки, перекрывающей воздушный трубопровод. Чем чем просто угол открытия, тем чем просто воздуха попадает во впускной коллектор, и вырастут обороты. Угол открытия регулируется в это время педалью газа. Дроссельная заслонка Ланцер 9 приводится в движение при помощи шагового электродвигателя. Угол открытия элемента регистрирует датчик заслонки. Он определяет данный параметр.

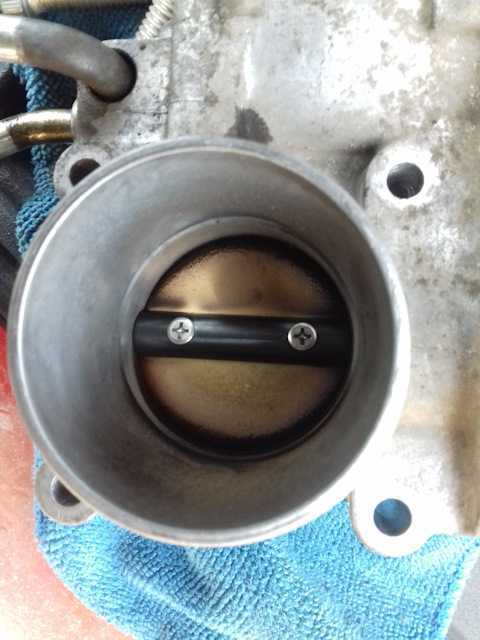

Чистка дроссельной заслонки

Производитель советует каждые 30 000 километров пробега очищать дроссельный узел, а проверку холостых оборотов производить не реже раза в год (после пробега в 15 тысяч километров). Сам процесс чистки выполняется следующим образом:

• от дроссельного патрубка отсоединяется шланг воздуховода;
• ткань смачивается в моющем средстве и слегка отжимается (не допускается попадание брызг на верхнюю часть заслонки, на датчик ее положения и на шаговый двигатель);
• весь налет вокруг дросселя аккуратно удаляется (нельзя стирать с заслонки покрытие дисульфидом молибдена);
• воздушный шланг надевается обратно, после чего нужно отрегулировать обороты.

Для промывки узла можно использовать специальный аэрозоль, предназначенный для обработки автомобильного карбюратора. Его распыляют на воздушный канал и на заслонку. При этом есть вероятность (и немалая), что часть пыли при распылении состава попадет в воздушные каналы и на мотор.

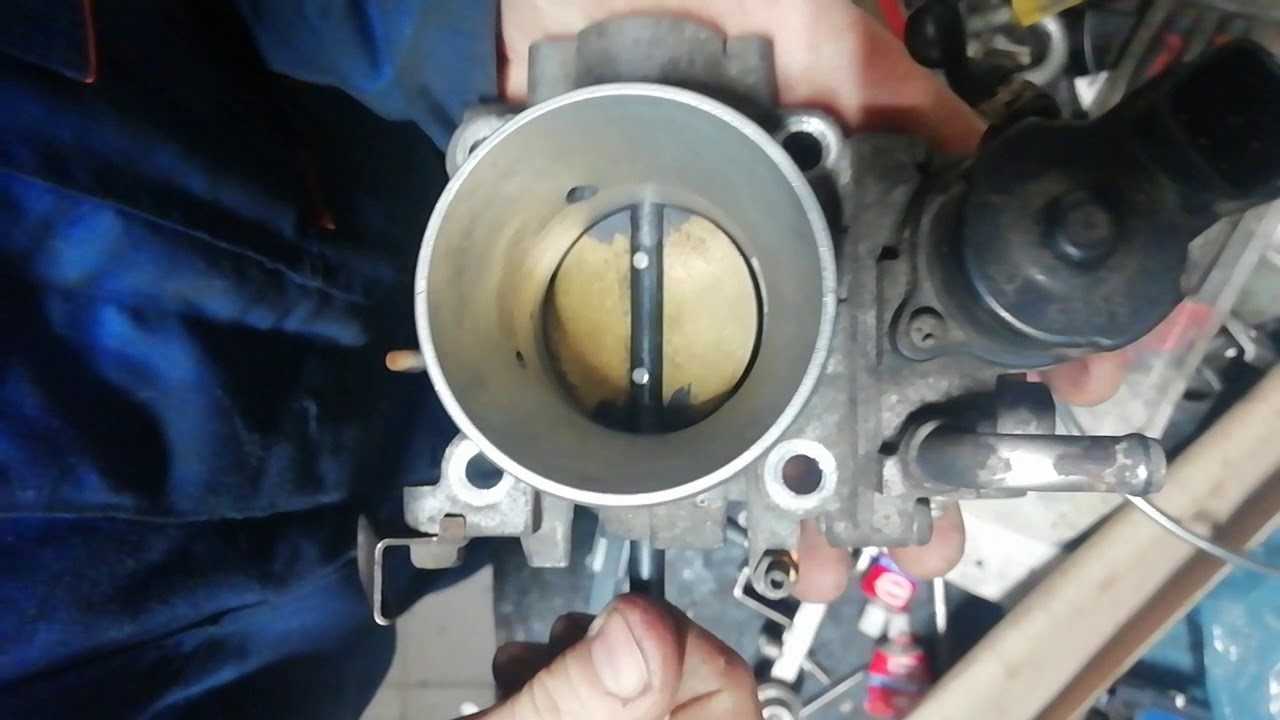

Ремонт дроссельной заслонки

Дроссельный узел автомобиля «Митсубиси-Лансер» имеет прирожденную болезнь, которая в какой-то момент проявляется на всех поколениях. Существует, что ось вращения с течением времени начинает двигаться с люфтом, просто болтаться вкупе с самой заслонкой. Так как она в закрытом положении на сто процентов перекрывает воздушный канал, при каждом ее движении она вроде бы трется о стены. Грязюка при всем этом служит абразивом. В итоге равномерно заслонка вырабатывается по бокам, и появляется щель, через которую подсасывается воздух.

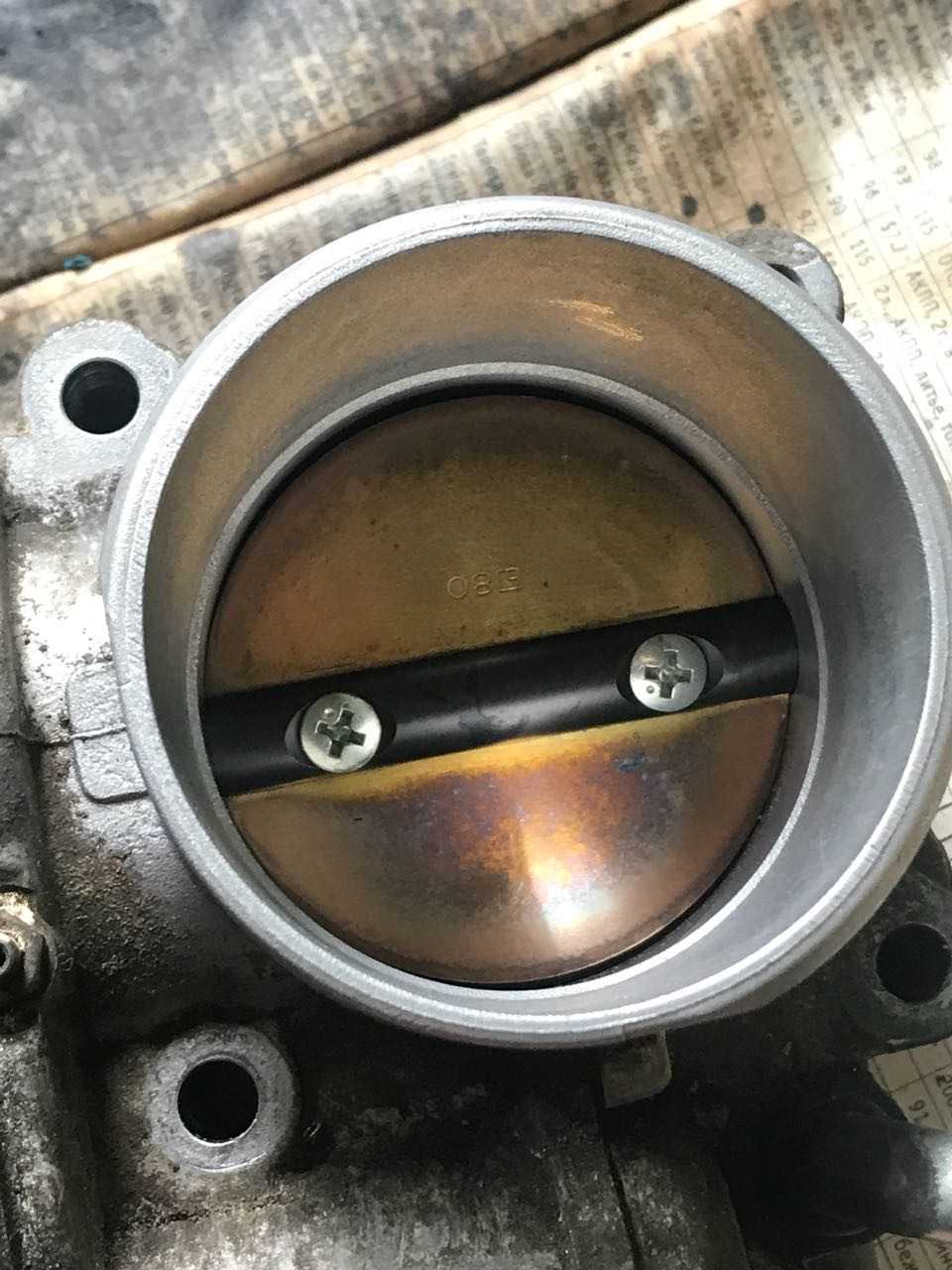

Существует два решения данной препядствия – приобрести новый дроссельный узел как еще его называют выточить другую заслонку. Вкупе с созданием новейшей детали («пятак» дроссельной заслонки «Лансер-9», так как он поперечником ровно 5 см) нужно проточить сам дроссель до размера 50,5 мм. Стандартный параметр – 50 мм. Таким макаром, вы убрите выработку от свободного хода заслонки. После чего нужно покрыть молибденовым составом место соприкосновения заслонки и внутренней стороны дросселя. Уже сегодня, пригодится установка оси на радиально-упорные подшипники, исключающие перекос от работы дросселя. Есть вариант упростить задачку и нанести герметик в месте соприкосновения заслонки и корпуса. Увы это временная мера, и таковой ремонт дроссельной заслонки – менее чем отсрочка перед более суровым ремонтом. Если чинить, то уже основательно.

5 Ремонт воздушного клапана Митсубиси Лансер

Лансер очень надежный автомобиль, его воздушный клапан может выдерживать большие нагрузки, не привлекая внимания, особенно первые 80 тысяч километров.

Однако в случае возникновения неполадок не стоит сразу бежать в магазин за покупкой новой детали. Существуют определенные схемы, которые применяют, когда необходимо сделать ремонт:

В самом начале необходимо провести диагностику и убедится в том, что именно дроссельной заслонке нужно уделить внимание, поскольку покупка новой обойдется в кругленькую сумму;
Стандартное сечение в Лансер 9 составляет 50 мм, то есть потребуется координатно-расточный станок, с помощью которого можно произвести проточку корпуса, ориентируясь на показатели в 50,5 миллиметров;
Новую дроссельную заслонку делают также из латуни, так как этот материал применяет изготовитель;
Необходимо приобрести радиально-упорный шарикоподшипник закрытого типа. Он поможет устранить трение, возникающее при нажатии педали газа

Именно это чаще всего приводит к преждевременному износу дроссельной заслонки;
Чтобы увеличить срок эксплуатации надо использовать молибденовый состав, которым покрывают деталь;
Проведенная термообработка позволит сделать дополнительную герметизацию, так как это уменьшит трение воздушного регулятора;
Для прикручивания дроссельной заслонки достаточно использовать два винта. В дальнейшем это позволит быстрее снимать ее и проводить профилактику.

Немаловажно после установки отремонтированной заслонки вновь отрегулировать обороты холостого хода. Некоторые автовладельцы предпочитают делать более простой ремонт с использованием шпатлевки или герметика

Но стоит понимать, что это только временная мера и к тому же такая замена может привести к попаданию материала непосредственно в камеру сгорания. В этом случае потребуется более серьезный ремонт или покупка новой детали

Некоторые автовладельцы предпочитают делать более простой ремонт с использованием шпатлевки или герметика. Но стоит понимать, что это только временная мера и к тому же такая замена может привести к попаданию материала непосредственно в камеру сгорания. В этом случае потребуется более серьезный ремонт или покупка новой детали.

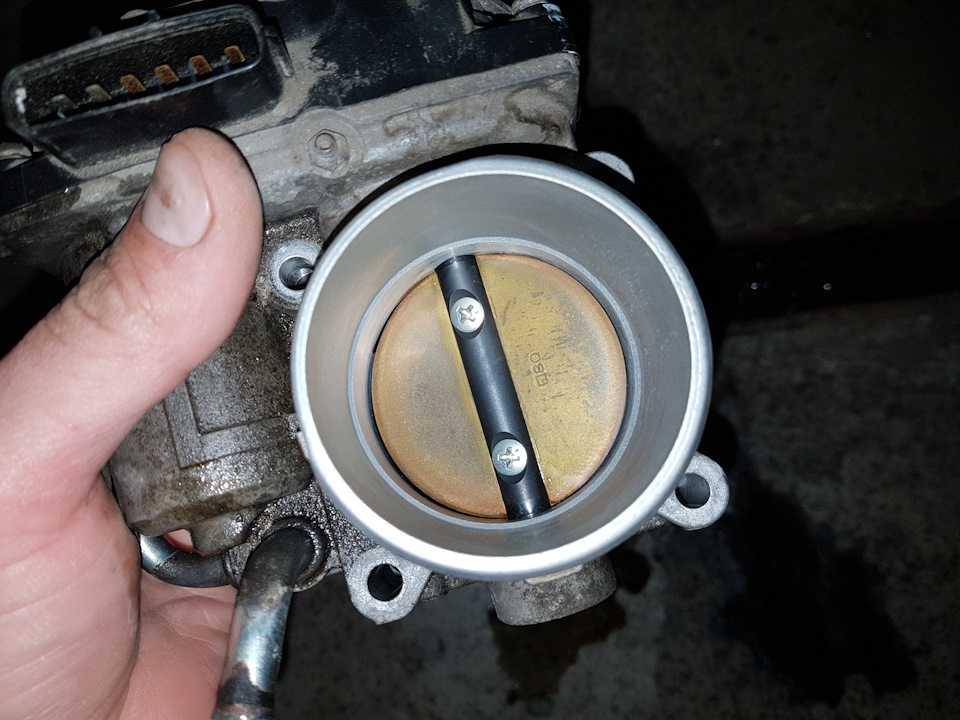

Обзор дроссельной заслонки на Лансер 9 и примерная стоимость узла

Оригинальная дроссельная заслонка на Митсубиси Лансер 9 имеет артикульный номер MD 615660. Цена нового узла высока и часто превышает 20-25 тысяч рублей. По этой причине многие автовладельцы при возможности избегают замены заслонки путем ее чистки, ремонта, адаптации.

Одним из способов решения проблем с дроссельным узлом является приобретение изделия от сторонних производителей. Наиболее популярные варианты, согласно отзывам опытных автовладельцев, приведены в таблице ниже.

Таблица — Перечень аналогов оригинальной дроссельной заслонки на Митсубиси Лансер 9

Дроссельные узлы от сторонних производителей не всегда оптимально становятся взамен вышедшей из строя заслонки. По этой причине многие автовладельцы Mitsubishi Lancer 9 прибегают к покупке изделия с авторазборок.

2 Особенности дроссельной заслонки

Хорошо известно, что бензин в двигателях внутреннего сгорания не сможет полностью сгореть, если не будет смешан с воздухом. При этом топливовоздушная смесь должна иметь нужную пропорцию.

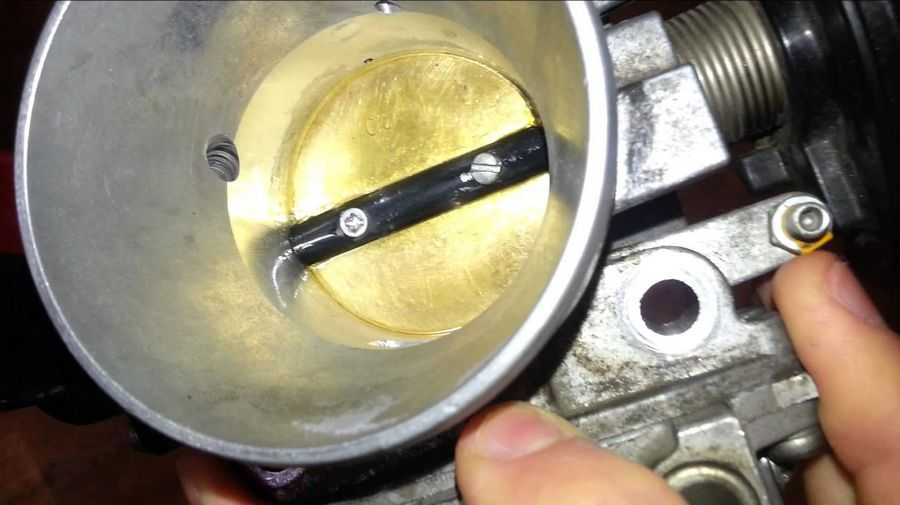

Сама дроссельная заслонка представляет собой воздушный клапан в виде круглой пластинки, который регулирует поток воздуха и поэтому она находится за воздушным фильтром перед коллектором.

Чем меньше поток воздуха, тем меньше обороты. При полном открытии воздух полностью поступает во впускной коллектор. Следовательно, здесь установлен датчик, который непосредственно связан с блоком управления двигателя. Нужный угол открытия детали передается после сигнала датчика и от этого зависит количество подаваемого топлива, а также работа мотора на максимальных оборотах.

Несмотря на простоту конструкции, дроссельная заслонка является целым блоком как составная часть системы охлаждения. Для Митсубиси применяют электропривод, который позволяет регулировать силу нажатия и открытия с помощью педали газа. Датчик передает сигналы, и блок управления увеличивает или уменьшает угол открытия детали. Производитель также позаботился о том, чтобы клапан был сделан только из высококачественного материала и имел молибденовое покрытие, отличающееся долгим сроком эксплуатации. Именно поэтому не стоит сразу ехать в автомастерскую, если вдруг начались сбои. Ведь ремонт можно сделать собственными силами.
