Чем опасен обрыв ремня
Казалось бы, обычный кусок резины, что может произойти серьезного, если он порвется? Но не надо забывать, что этот элемент обеспечивает слаженную работу распредвала и коленвала. Во время обрыва коленчатый вал продолжает крутиться, однако вращательный момент уже не передается на распределительный вал. Это приводит к тому, что цилиндры ударяются об клапаны.
Каковы последствия? Начиная от погнутых цилиндров и заканчивая полным разрушением группы клапанов. Подобный ремонт влетит вам в крупную сумму, а все из-за того самого «куска резины». Поэтому замена ГРМ – это обязательный шаг, который предотвратит растраты в будущем.
Ремонт и обслуживание ГРМ
Основная проблема в этом механизме – это изношенные шейки, кулачки и увеличенный зазор в подшипниках. Для уменьшения зазора необходима шлифовка шеек распределительного вала. При этом также углубляют канавки для подачи масла. Шейки шлифуют под ремонтный размер. Далее после ремонта проверяют высоту кулачков.
На опорных частях под шейки не должно быть даже минимальных повреждений. На корпусах подшипников не должно быть трещин. После чистки и промывки распределительного вала обязательно проверяют зазор между шейками и отверстием в опоре ГБЦ.
Цепь не должна быть растянутой и иметь механические повреждения. Пока она не изношена, ее можно регулировать. Отворачивают стопорный болт на половину оборота. Затем поворачивают коленчатый вал на 2 оборота и далее стопорный болт заворачивают.
В остальном устранение неисправностей ГРМ заключается в замене изношенных элементов. Также необходимо проводить периодическую регулировку клапанов на автомобилях, не имеющих гидрокомпенсаторов.
Основные причины обрыва ремня ГРМ
Многие автолюбители полагают, что если ремень ГРМ порвался, основной причиной является его износ и несвоевременная замена. На самом деле, это распространенная ошибка, так как причин обрыва намного больше.
Среди основных можно выделить следующие причины:
- несвоевременная замена по времени/пробегу;
- ошибки при эксплуатации и обслуживании автомобиля;
- низкое качество ремня;
Если с пробегом и естественным старением ремня все понятно, другие причины не так очевидны.
Прежде всего, если порвался ремень ГРМ, к обрыву может привести неправильная натяжка ремня, ошибки при установке защитного кожуха, заклинившие ролики или помпа и т.д. В этом случае ремень или банально перетирается, или же во время заклинивания ролика возникает резкое натяжение, которое приводит к разрыву ремня
Важно, чтобы ремень был натянут правильно и натяжитель ремня ГРМ находился в исправном состоянии
Обратите внимание, ослабление может привести к соскакиванию ремня с пазов шкива. В то же время сильно натяжение приведет к активному износу и повышает риски обрыва
По указанным причинам важно своевременно проверять натяжение ремня ГРМ, а также выполнять проверку состояния всех элементов (ролики, шкивы, натяжители и т.д.). Если на поверхность ремня попадает моторное масло или другие технические жидкости (например, антифриз), это также объясняет, почему оборвало ремень ГРМ
Учтите, в случае обнаружения масла на поверхности, ремень нужно сразу менять!
Если на поверхность ремня попадает моторное масло или другие технические жидкости (например, антифриз), это также объясняет, почему оборвало ремень ГРМ. Учтите, в случае обнаружения масла на поверхности, ремень нужно сразу менять!
Игнорирование данного правила приводит к тому, что ремень может начать проскальзывать, высока вероятность его соскакивания со шкива и обрыва. Кстати, не следует пытаться оттереть масло или антифриз с поверхности ремня в целях дальнейшей эксплуатации. Дело в том, что моторное, трансмиссионное и другие масла, а также охлаждающие жидкости быстро впитываются в резину и активно разрушают резиновую структуру ремня, приводя к образованию трещин и т.д.
Игнорирование видимых дефектов ремня или использование дешевых изделий для замены также часто приводит к тому, что ремень порвался, причем абсолютно неожиданно.
Например, дешевый ремень ГРМ низкого качества или подделка под «оригинал» означает, что рассчитывать на заявленный срок службы не следует. На практике, некачественный ремень ГРМ может не отработать даже 20 тыс. километров, после чего происходит его быстрое расслоение и обрыв.
Если же на ремне при осмотре видны наружные повреждения и дефекты (трещины, расслоения торцевой части, раковинки и углубления и т.п.), эксплуатировать даже качественный ремень дальше нельзя. В условиях средних и высоких нагрузок небольшая трещина быстро увеличится и станет причиной разрыва.
Агрессивная езда, высокие нагрузки, эксплуатация авто в тяжелых условиях (в том числе и климатических с сильными перепадами температур), частые попытки завести двигатель с «толкача», перебои в работе мотора или КПП
(сильные рывки при движении) и ряд других подобных факторов значительно сокращают срок службы ремня ГРМ.
Даже если ремень визуально в хорошем состоянии, имеются риски скрытого разрыва нитей корда. По этой причине интервал замены лучше сократить на 20-30% (замена ремня производится каждые 35-40 тыс. км. пробега, а не каждые 50-60 тыс.).
Неисправности ГРМ: признаки, причины и способы устранения
В основе любого силового агрегата и одним из основных составляющих любого ДВС является газораспределительный механизм. Его главная функция – управление впускными и выпускными клапанами. На впускном такте открываются впускные клапана. Топливная смесь подается в камеры сгорания. На выпускном такте открываются выпускные клапана, и происходит удаление отработанных газов из цилиндра. Этот механизм в целом вполне надежен, если соблюдать правила эксплуатации автомобиля. Но иногда и он выходит из строя. Давайте рассмотрим основные неисправности ГРМ, их причины и способы ремонта.
Этапы
- Если автомобиль не на подъемнике, нужно поднять с помощью домкрата его правую сторону, снять колесо и подставить опору под лонжерон. Далее снимаем подкрылок правого переднего колеса.
- Снимаем колесо и подставляем опору
- Сначала снимается ремень привода компрессора кондиционера, а также привод ГУРа. Для этого нужно ослабить крепежные болты и болты для регулировки натяжения ремня.
- Для снятия ремня генератора и помпы нужно ослабить гайку крепления генератора к вспомогательным агрегатам и крепежный болт, благодаря которому генератор крепится к установочной планке. Путем вращения регулировочного болта ослабляем натяжение и снимаем ремешок.
- Если ремни не будут меняться, то на них стоит поставить метки, чтобы при монтаже было понятно, в какую сторону они вращались.
- Ослабив 4 крепежных болта на шкиве помпы, удерживая шкив неподвижно, нужно вывернуть болты крепления и демонтировать устройство.
- Далее необходимо снять шкив коленвала. Для этого нужно выкрутить удерживающий его болт. Существует несколько способов, как это сделать:
- Зафиксировать шкив коленвала от проворачивания старым ремнем, накинув его на шкив и зажав шкив пассатижами вместе с ремнем, а затем откручивать болт крепления.
- Если есть помощник и свободный доступ к коленвалу, то нужно включить пятую передачи и жать на педаль тормоза, а помощник в это время должен выкрутить болт крепления шкива.
- Можно воспользоваться стартером. Отключить катушки зажигания и форсунки от питания, надеть головку на болт и упереть вороток в рычаг или землю. Делаем несколько коротких стартов, пока не провернется болт.
- На следующем этапе необходимо демонтировать верхнюю и нижнюю защитную крышки ГРМ, открутив крепежные болты.
- Далее необходимо выставить метки на распредвале и коленвале, совмещая их с метками на двигателе. Выставляются метки путем вращения колеса по часовой стрелке. Когда метка на распределительном вале совпадет с меткой на двигателе, должна совпасть и метка на коленвале с соответствующей меткой на моторе.
- Совмещаем метки коленвала и двигателя
- Далее, отогнув пружину натяжного ролика, снимаем ее. Затем выкручиваем болт крепления и демонтируем натяжитель.
- Осталось открутить болт крепления соединительной планки насоса гидроусилителя руля и опоры двигателя. Далее снимаем правую опору подвески, не забыв подпереть силовой агрегат в этом месте.
- Теперь можно снять ремень привода ГРМ Mitsubishi Lancer, вытягивая его через верх.
- Установка всех устройств осуществляется в обратной последовательности.
- Поставив на место новый натяжной ролик, пружину пока не нужно устанавливать.
- Новый ремешок ГРМ следует сначала надеть на зубчатый шкив коленвала, а затем на шкив распредвала.
- Сначала надеваем ремень на шкив коленвала
- Ветвь, расположенная напротив натяжного ролика должна быть натянута.
- Далее вставляется пружина в натяжной ролик. Благодаря пружинистой силе автоматически происходит натяжение ремня. Теперь нужно затянуть болт крепления натяжителя.
- Далее последовательно устанавливаются все снятые детали. После установки ремней, нужно отрегулировать их натяжение.
После выполнения работ заводим двигатель Mitsubishi Lancer и проверяем его работу.
Загрузка …
Признаки растянутой цепи ГРМ
- Треск, цоканье, звон и прочие посторонние звуки со стороны привода ГРМ. На ранних стадиях характерный шум появляется на несколько секунд после запуска на холодную. За время простоя масло из каналов ГБЦ, блока цилиндров стекает в поддон, поэтому чем больше растянута цепь ГРМ, тем дольше натяжитель взводит ее в рабочее состояние. Если растяжение цепи настолько большое, что вылета штока недостаточно для обеспечения должного натяжения, посторонние звуки будут слышны и на холодную, и на горячую.
- Потеря динамики, трудный запуск на холодную или горячую. Растяжение цепи ГРМ приводит к смещению фаз газораспределения. Нарушение газообмена в цилиндрах ведёт к неэффективному наполнению камеры сгоранию и нарушению сгорания топливовоздушной смеси. Как следствие, увеличивается расход топлива, снижается мощность, возникают проблемы с запуском двигателя.
- На приборной панели горит индикатор Check Engine. При этом актуальные ошибки в памяти неисправностей говорят о рассинхронизации, запаздывании/опережении одного из распредвалов либо о неисправности датчика распределительного/коленчатого вала.
Что будет, если неправильно выставить метки?
Последствия неправильно выполненной работы могут быть как незначительными, так и весьма ощутимыми
Именно по этой причине важно подойти к выполнению всей работы ответственно. Если нет должного настроя или уверенности в собственных силах – доверьте работу профессиональному автомеханику
В зависимости от марки автомобиля, могут возникнут следующие неприятности в ходе эксплуатации автомобиля:
- Сбитые фазы часто становятся причиной прогара клапанов
- Гнутся клапана на некоторых автомобилях семейства ВАЗ
- Возможно деформирование ГБЦ, выход из строя направляющих втулок, образование трещин внутри элементов
- Остаток масла на свечах зажигания
Вышеназванные последствия неправильной установки меток наблюдаются в большинстве случаев. Но, например, на 8-клапанном двигателе ВАЗ-2114 клапана не гнутся и не загибаются даже в самых тяжелых случаях. А вот 16-клапанный силовой агрегат «четырнадцатой» таких преимуществ не имеет, поэтому может потребоваться капитальный ремонт двигателя.
Источник
Система на основе гидроуправляемой муфты
Широкое распространение получили системы изменения фаз газораспределения, принцип работы которых основан на осуществлении поворота распредвала. К таким схемам управления фазами газораспределения относят: японскую систему VVT-i, Dual VVT-i, решение немецкого концерна BMW под названием VANOS, Double VANOS, схему VVT от Volkswagen, управление фазами газораспределения VTEC от Honda, систему CVVT брендов Hyundai, Kia и концерна GM, регулировку фаз VCP от Renault и т.д.
Работа указанных выше систем основывается на небольшом повороте распредвала по ходу его вращения. Такой способ позволяет добиться раннего открытия клапанов сравнительно с их базовым начальным положением. Данный тип систем изменения фаз газораспределения конструктивно состоит из специальной муфты, которая управляется гидравлическим способом, а также дополнительной системы управления указанной муфтой. Гидроуправляемая муфта среди автомехаников получила название фазовращатель.
Поворот распредвала осуществляется при помощи электроники управления и гидравлики, а сама система чаще всего затрагивает только впускные клапаны. Рост оборотов ДВС приводит к тому, что фазовращатель осуществляет проворот распредвала по ходу его вращения, впускные клапана открываются раньше и цилиндры намного более эффективно наполняются рабочей смесью в режиме высоких оборотов.

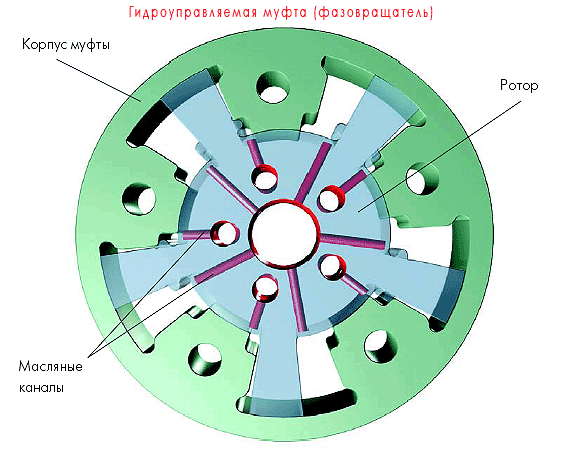

Получается, гидроуправляемая муфта реализует поворот распредвала ГРМ. Данная муфта конструктивно включает в себя:
- ротор, который соединен с распредвалом;
- корпус, которым выступает шкив привода распредвала;
В определенные полости, которые расположены между ротором и корпусом-шкивом, попадает моторное масло из системы смазки ДВС. Масло в муфту подается по особым каналам. Когда моторное масло заполняет одну или другую полость муфты, осуществляется поворот ротора по отношению к корпусу. Этот поворот ротора означает, что и распределительный вал будет повернут на необходимый угол.
Чаще всего местом установки гидроуправляемой муфты становится привод того распределительного вала, который отвечает за работу впускных клапанов. Встречаются также конструкции ДВС, когда подобные муфты-фазовращатели стоят как на впускном распредвале, так и на выпускном. Данное решение позволяет шире и эффективнее регулировать параметры работы ГРМ на впуске и выпуске, но усложняет механизм.
Электронное управление автоматически регулирует работу гидроуправляемой муфты. Система такого управления включает в себя:
- группу входных датчиков;
- электронный блок управления;
- список исполнительных устройств;
Система управления получает показания от датчика Холла, который производит оценку положения распредвалов. Дополнительно задействованы и другие датчики, которые используются ЭБУ для управления работой всего двигателя.
К таковым относят датчик, измеряющий частоту вращения коленвала, температурный датчик охлаждающей жидкости (ОЖ), датчик расхода воздуха и другие. Сигналы от этих датчиков подаются в ЭБУ, который после отправляет соответствующий сигнал на специальное управляющее (исполнительное) устройство.
Таким устройством, на которое воздействует электронный блок управления двигателем, является электромагнитный клапан (электрогидравлический распределитель). Клапан представляет собой распределитель, который при необходимости открывает доступ потоку моторного масла к гидроуправляемой муфте, а также реализует отвод масла от фазовращателя. Это зависит от того, в каком режиме работает силовой агрегат.
Данная схема изменения фаз газораспределения с использованием муфты задействуется в момент работы двигателя на холостом ходу, (мотор работает на самых низких оборотах), в режиме максимальной мощности на высоких оборотах, а также в том режиме, когда осуществлен выход ДВС на максимум крутящего момента.
кто менял цепь ГРМ? :: Mitsubishi Lancer X. Все о Мицубиси Лансер 10
Lancer X 4А91 метки грм
Аккуратность при сборке и ещё большая аккуратность при сборке. Сначала необходимо снять всё навесное оборудование двигателя, отключить все датчики. Ну а если уж когда-то масложорство повторится, мы уже знаем, чего ждать от мотора иллюзий по поводу светочей инженерии из страны Восходящего Солнца их печати Императора более не питаем и к чему следует готовится при ремонте.
Главная Автомобили — Митсубиси Mitsubishi Lancer 10 (Митсубиси Лансер 10) + года — руководство по …
Маслосъемные кольца наборные, напрочь залегли и забились коксом в канавках.
Маслосъемные кольца наборные, напрочь залегли и забились коксом в канавках. Проводка качественная, разъемы очень плотные, водонепроницаемые и снимаются с трудом. Неугомонные япошки после двух лет выпуска мотора 4A91 модернизировали его и заменили маслосъемные колпачки на вариант от 1.
При визуальном осмотре комплектующих — провис цепи, видимые повреждения, нарушение целостности звеньев, износ и истирание зубцов. Появление любого из данных симптомов является поводом для обращения к специалистам.
Они в состоянии произвести грамотный ремонт ГРМ Митсубиси Лансер 10 и заменить все изношенные и деформированные комплектующие. В нашем сервисе вам будет предложено профессиональное комплексное обслуживание, включающее в себя диагностику, непосредственно сам ремонт и регулировку уровня натяжения новой комплектующей.
Зачастую процедура замены цепи включает в себя только замену натяжителей, сама цепь не меняется.
Её следует регулярно подтягивать, так как она изнашивается, но, повторюсь, до полного выхода цепи из строя автомобилю ездить и ездить.
Ещё один интересный факт: Это опять же говорит о надёжности данной детали и о том, что производители, говоря о тысячах километров пробега без замены, нисколько не преувеличили.
Если всё-таки так случилось, что вы услышали очень неприятный грохот из-под капота и поняли, что необходим ремонт или замена цепи ГРМ Mitsubishi Lancer X, то два пути: Комплект ремонта, включающий в себя цепь, успокоитель и башмак, обойдётся примерно в четыре тысячи рублей.
Правильно, улучшить её, сделать ещё более надёжной. Что, собственно, и происходило с каждым новым Лансером. Каждый раз японские конструкторы находили, чем удивить и порадовать поклонников этой серии.
Раз за разом японский спорткар становился лучше, быстрее и надёжнее
Сейчас мы рассмотрим одну немаловажную деталь, которая подверглась изменению, причём очень важному
Детали и расходники:
Масло залили Elf 5W30, мотор пустился легко, и спокойно начал работать. Клиент отметил, что мотор стал работать ровнее. Весь ремонт двигателя Mitsubishi Lancer X 4A91, 1.
Двигатель 4B10 1.8 mitsubishi lancer 10 (6)
Машина у нас на виду, клиент ездит много, и вся статистика будет публиковаться в данной статье в будущем.
Ну а если уж когда-то масложорство повторится, мы уже знаем, чего ждать от мотора иллюзий по поводу светочей инженерии из страны Восходящего Солнца и их печати Императора более не питаем и к чему следует готовится при ремонте. Читателю предлаю так же посмотреть видео-сюжеты, снятые в ходе ремонта двигателя Mitsubishi Lancer X 4A91, 1.
Обновление от 5 июля Прошло несколько месяцев, можно подвести некоторые итоги ремонта двигателя Митсубиси. Клиент машину конечно же не продал, ездит каждый день. За прошедшее время после ремонта он намотал несколько тысяч километров, уровень масла не изменяется, расход масла полностью ликвидирован.
Через несколько недель после ремонта машина приезжала на замену графитового кольца выпускного коллектора. Это кольцо — слабое место Лансеров, с его разрушением появляется шум выхлопа при интенсивном разгоне кольцо начинает сечь.
Замена кольца никаких сложностей не представляет, но гайки и болты перед затяжкой нужно промазать медной пастой, во избежание дальнейшего прикипания.
В остальном клиент полностью доволен выполненным ремонтом и продолжает эксплуатацию автомобиля. Обновление от 15 августа Пробег на одометре — тысяч км. Масло вновь начало уходить, но виноваты отнюдь не кольца — при осмотре на подъемнике обнаружили течь переднего сальника!
Немного поговорим про цепь ГРМ Lancer 10
Заодно проверили свечи — изоляторы чистые, без следов угара масла в начале статьи есть фото свечи с рыхлым нагаром, до замены колец. Автор статьи, фото-видео материалов: Устал платить за штрафы? Забудьте о штрафах с камер! Абсолютно легально статья Устанавливается самостоятельно за 2 минуты.
Не видна человеческому глазу, не портится из-за погоды.
Замена ремня привода газораспределительного механизма двигателя Лада Приора
Согласно регламенту технического обслуживания проверку состояния ремня привода газораспределительного механизма (ГРМ) следует проводить через 105 тыс. км, а замену ремня — через 200 тыс. км пробега.
При этом необходимо учитывать, что выход из строя ремня привода ГРМ (обрыв или срез зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительных валов и, как следствие, к дорогостоящему ремонту двигателя. Поэтому рекомендуем проверять состояние ремня чаще — через каждые 45 тыс. км пробега.
Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания.
На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. Ремень также необходимо заменить при обнаружении на нем следов масла (перед заменой ремня причину его замасливания следует устранить) или при замене вышедших из строя натяжного/опорного ролика привода ГРМ и насоса охлаждающей жидкости.
Шестигранником «на 5» отворачиваем пять винтов крепления передней верхней крышки привода ГРМ…
…и снимаем ее. Снимаем правый грязезащитный щиток моторного отсека (см.
Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора… …и осматриваем ремень на предмет повреждений.
Для замены ремня…
…шестигранником «на 5» отворачиваем два винта крепления передней нижней крышки привода ГРМ…
…и снимаем крышку. Снимаем ремень привода генератора (см.
…до момента совмещения меток на зубчатых шкивах распределительных валов с метками на задней крышке привода ГРМ. Для контроля положения коленчатого вала…
…вынимаем резиновую заглушку в верхней части картера сцепления (для наглядности отсоединены шланг системы охлаждения и колодки проводов от датчика указателя температуры охлаждающей жидкости и датчика температуры охлаждающей жидкости ЭСУД)…
…и убеждаемся, что риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления. Чтобы не сбить фазы газораспределения при отворачивании болта крепления шкива привода генератора, помощник фиксирует маховик, вставив через отверстие в картере сцепления между зубьями маховика шлицевую отвертку большого размера.
Отвернув болт крепления шкива привода генератора…
…снимаем шкив…
…и его опорную шайбу.
Накидным ключом или головкой «на 15» ослабляем болт крепления натяжного ролика ремня. При этом натяжной ролик повернется и натяжение ремня ослабнет.
Снимаем ремень со шкивов распределительных валов натяжного и опорного роликов. Сняв ремень со шкивов насоса охлаждающей жидкости и коленчатого вала, вынимаем ремень из моторного отсека.
После снятия ремня привода ГРМ коленчатый и распределительные валы нельзя поворачивать на большие углы во избежание утыкания клапанов в поршни. При замене ремня ГРМ меняем также натяжной и опорный ролики ремня. Отворачиваем болт крепления натяжного ролика и снимаем ролик.
Накидным ключом «на 15» отворачиваем болт крепления опорного ролика… …и снимаем ролик в сборе с болтом и упорной шайбой.
На упорной шайбе ролика выполнены кернения, препятствующие снятию шайбы с болта. Перед установкой новых опорного и натяжного роликов наносим на резьбовую часть болтов их крепления резьбовой герметик. Болт крепления натяжного ролика окончательно не затягиваем.
Перед установкой ремня убеждаемся в совмещении установочных меток коленчатого и распределительных валов.
При снятом шкиве привода генератора положение коленчатого вала удобно контролировать…
…по совмещению метки 1 на зубчатом шкиве коленчатого вала с меткой 2 (ребро) на крышке масляного насоса. Надеваем зубчатый ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень на шкивы распределительных валов. Для натяжения ремня…
…вставляем наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.
Натягиваем ремень, поворачивая щипцами натяжной ролик против часовой стрелки…
…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки… …и затягиваем ключом болт крепления ролика.
Установив шкив привода генератора, поворачиваем коленчатый вал за болт крепления шкива на два оборота по часовой стрелке.
Проверяем совмещение установочных меток на коленчатом и распределительных валах, а также совмещение выреза с выступом на натяжном ролике.
В противном случае повторяем операции по установке и натяжению ремня привода ГРМ.
