Замена стоек стабилизатора рено логан

Признаки износа элементов стабилизатора renault logan 2

Неисправности стоек красноречивее всего дают о себе знать на неровной дороге. Наиболее распространенными проявлениями, которые сигнализируют о поломке элементов стабилизатора Renault Logan 2, являются следующие признаки:

Логан 2 сильно кренится на поворотах, наклоны сопровождаются щелчками, постукиванием, скрипами.
Машину водит из стороны в сторону, заносит, а из-за постоянных уводов приходится подруливать даже на прямом участке дороги.
Логан 2 теряет устойчивость, а при прохождении поворотов и во время торможения его нехарактерно раскачивает.
В зоне колес слышен стук.
В рулевом колесе возникают люфты на поворотах, а сам руль как будто отстукивает.
Появляются вибрации, нехарактерные звуки в подвеске.

Увод машины или отстукивание рулевого колеса также может возникать при других неисправностях, в том числе из-за падения давления в шинах, однако при появлении этих признаков необходимо провести диагностику втулок.

Если замена этих элементов не устранила неисправности, досконально осматривать нужно всю ходовую Рено Логан 2.

Часто водители меняют втулки стабилизатора при возникновении скрипов, так как это влияет на комфорт. Опасности для эксплуатации авто скрипящие звуки этих элементов не представляют.

Что из себя представляет стойка?

Прежде чем говорить о причинах поломки или некорректной работе, нужно для начала полностью разобраться в этой детали. Она хоть и является одним из самых простых элементов строения автомобиля, тем не менее многие водители тратят слишком много времени в год на её обслуживание, как и денег.

Стойка стабилизатора

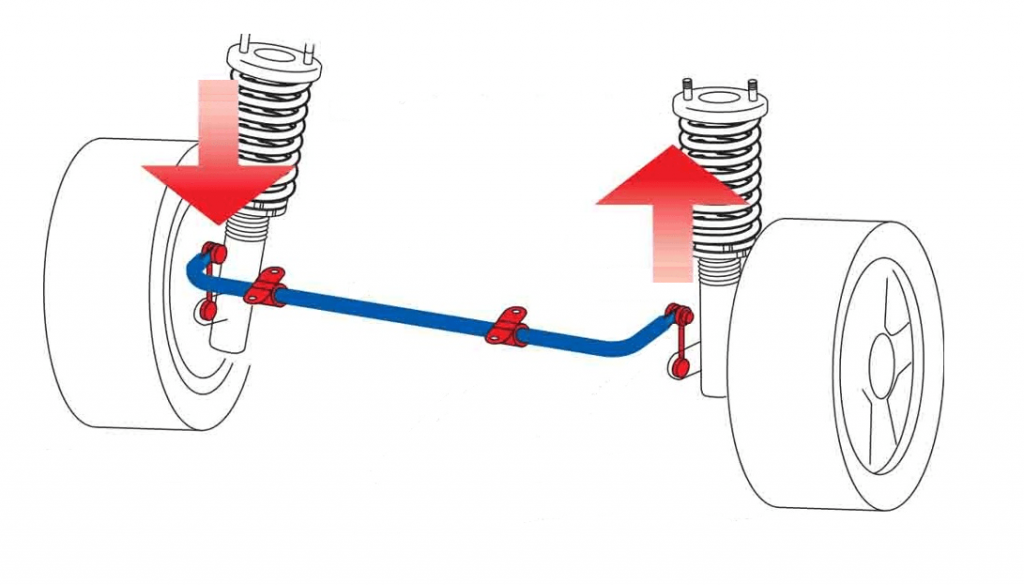

При заносах и повторах упругие элементы подвески сжимаются и растягиваются в тех местах, где это нужно, таким образом создавая крен. Это является механическим сигналом для стабилизатора, который старается побороть такое явление, поэтому либо приподнимает, либо опускает кузов по ситуации. Так, движение автомобиля полностью стабилизируется и уменьшается риск полностью уйти в сугробы и попасть в аварию.

Основная задача стабилизатора

Проблема в том, что стабилизатор напрямую связан со своими стойками, ведь он работает с ними в тандеме. Сам элемент просто выполняет функцию, а стойки чувствуют на себе все эти последствия и постепенно изнашиваются. Это вполне нормальный цикл, но у одних водителей деталь выходит из строя быстро, у других — вовсе редко.

Стойка стабилизатора

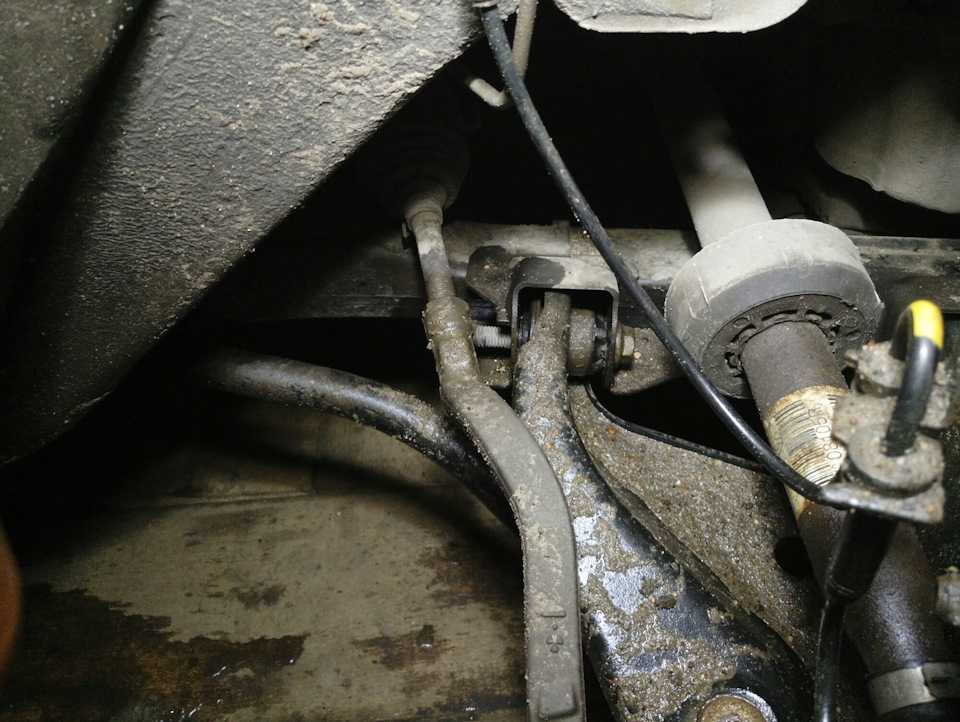

Стойки представляют собой некий металлический стержень, на обоих концах которого находится крепежный узел — два шарнира (чаще всего) в форме шара. В некоторых других моделях часто встречаются не шарниры, а втулки или комбинация одного и другого на разных концах стержня. Их часто называют косточками, так как именно такое понятие было распространено среди водителей, пользующимся более старыми моделями машин. Там стойки по форме действительно напоминали одну большую кость.

Стойка стабилизатора задняя

Также стойки различают по видам — есть металлические, а есть пластиковые. Вторые в свою очередь появились недавно и используются для того, чтобы уменьшить вес автомобиля. Они обладают точно такой же прочностью, но довольно высокой ценой. Различают ещё передние и задние стойки, которые по внешнему виду длинные и короткие соответственно. По производству конкретной классификации нет, в этом и вся проблема поломки детали, об этом поговорим далее.

Как заменить стойку стабилизатора

Для начала необходимо подготовить инструмент:

молоток;
разводной ключ;
набор отверток;
домкрат;
торцевая насадка TORX t45 на 10.

Этапы замены стойки своими руками:

Ослабляют гайки крепления колеса.
При помощи домкрата приподнимают автомобиль.

Выкручивают гайки и демонтируют колесо.

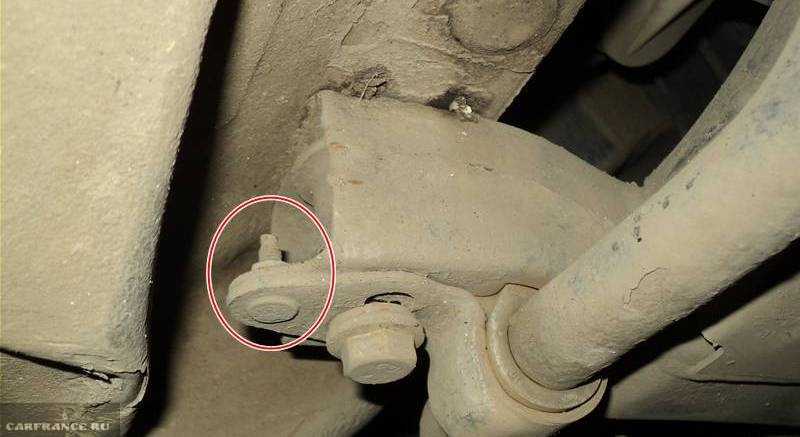

Очищают место фиксации стойки стабилизатора от грязи.

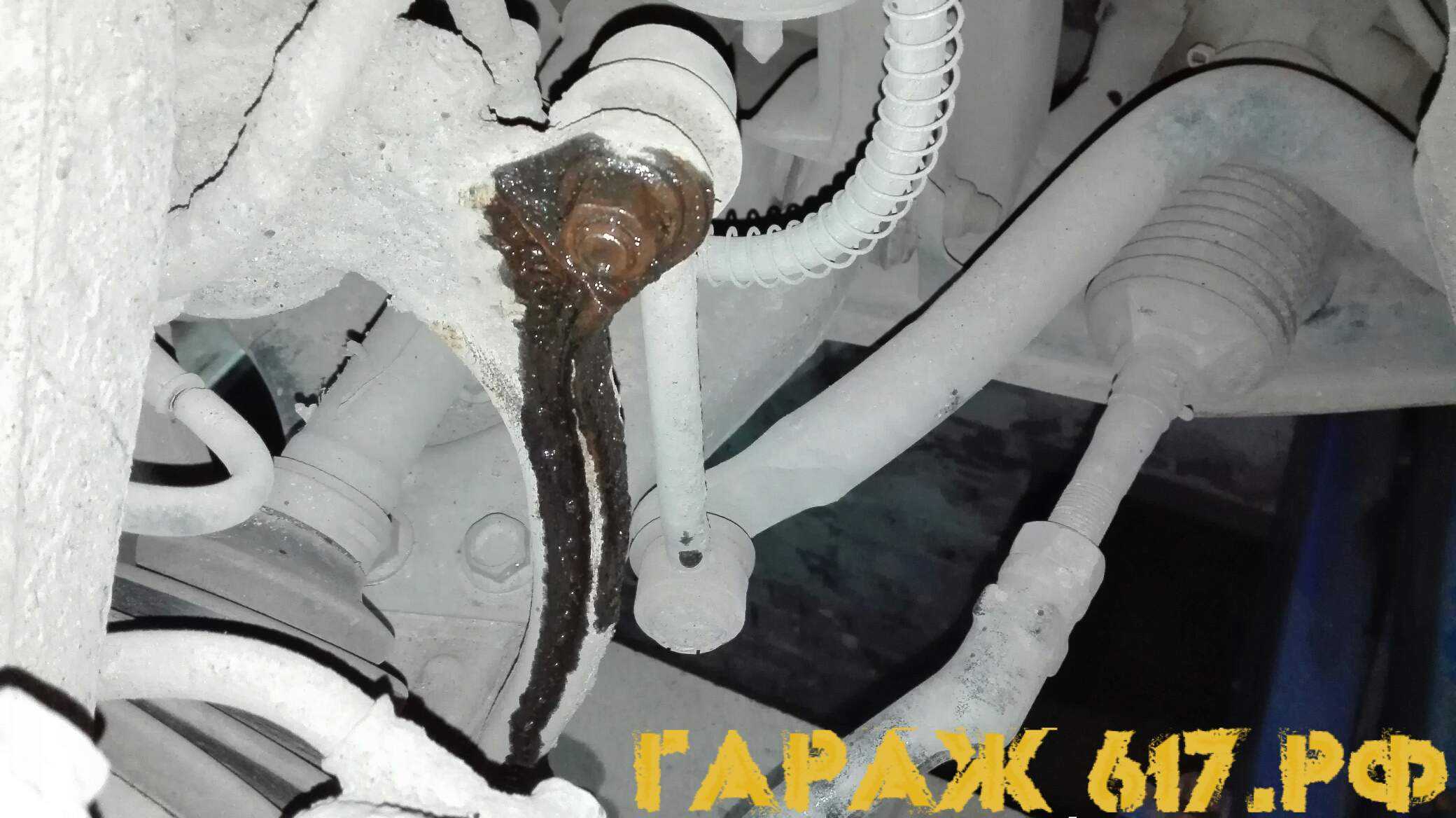

Универсальным средством WD-40 обрабатывают крепление.

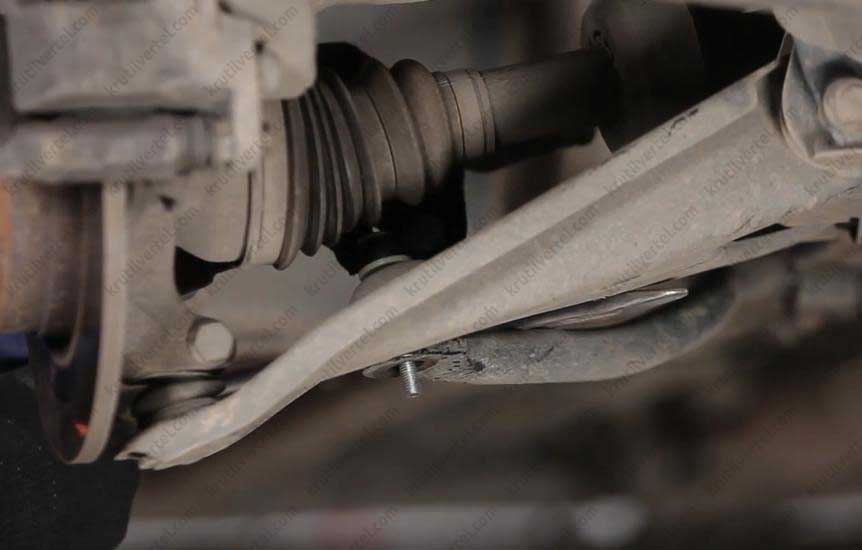

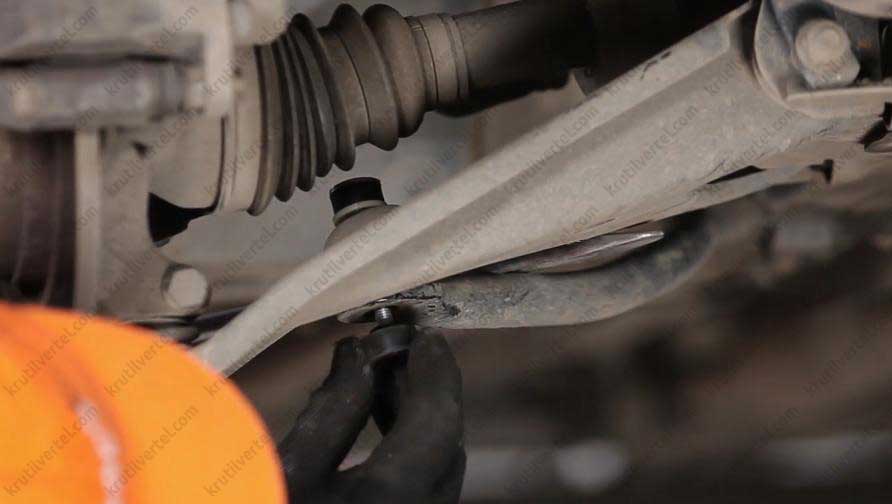

Через некоторое время необходимо попытаться ослабить гайку болта стойки с помощью торцевой насадки. При этом шляпку болта лучше удерживать разводным ключом.

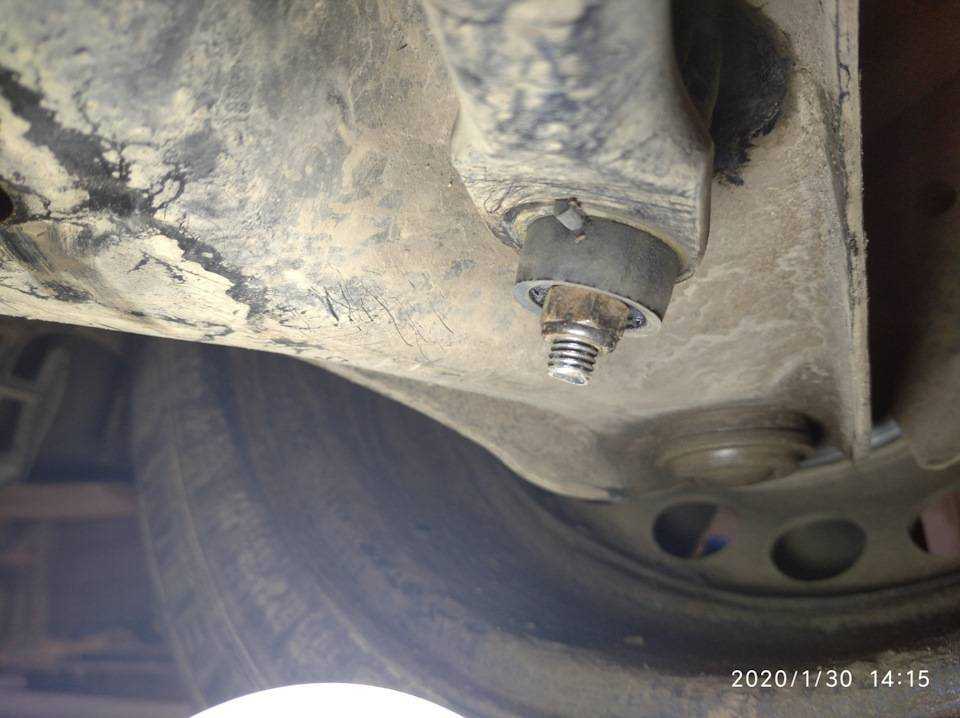

Далее снимается сама гайка вместе с подушкой.

Если освободить подушку получается с трудом, можно воспользоваться молотком и попробовать выбить болт.

По окончании демонтажа болта, стабилизатор отгинается в сторону и вынимается сборка стойки.

Место установки стабилизатора тщательно очищается от загрязнений.

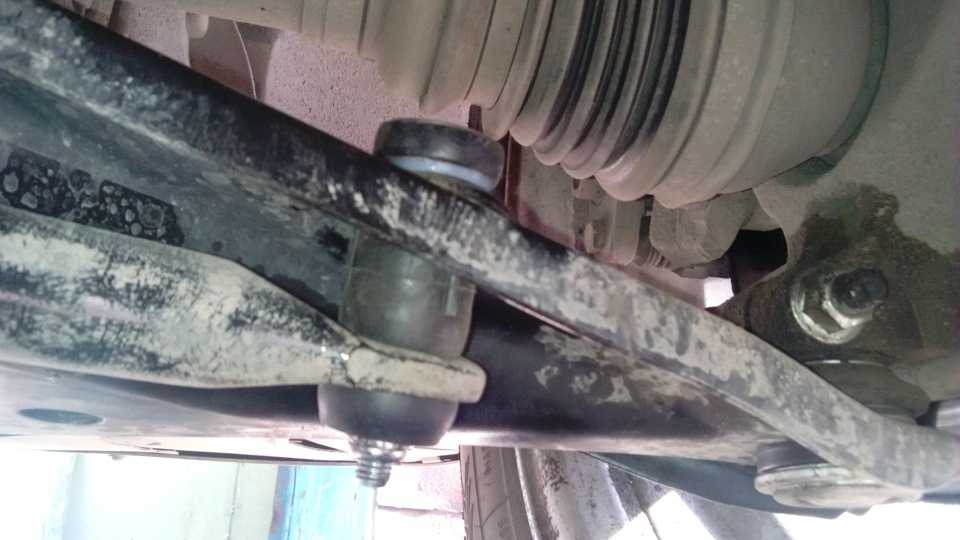

Теперь можно ставить новую деталь. На болт надевают подушку и устанавливают в корпус стойки.

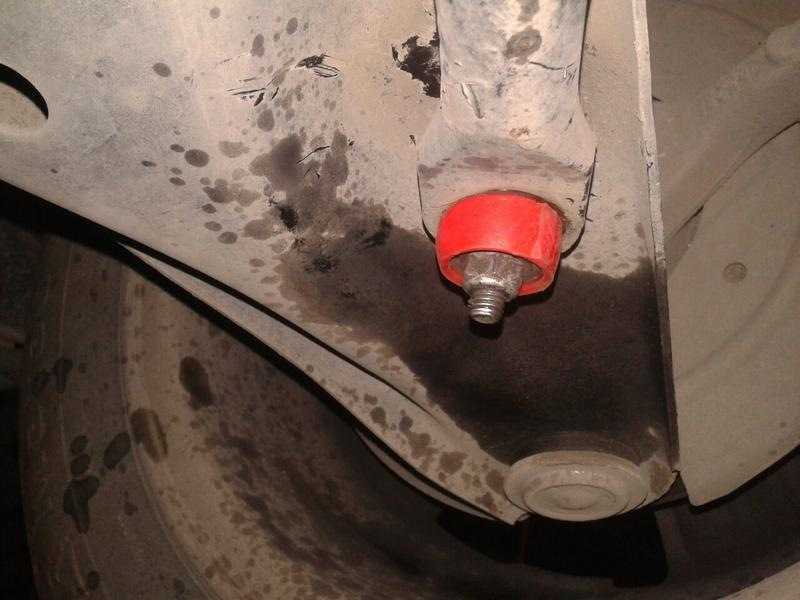

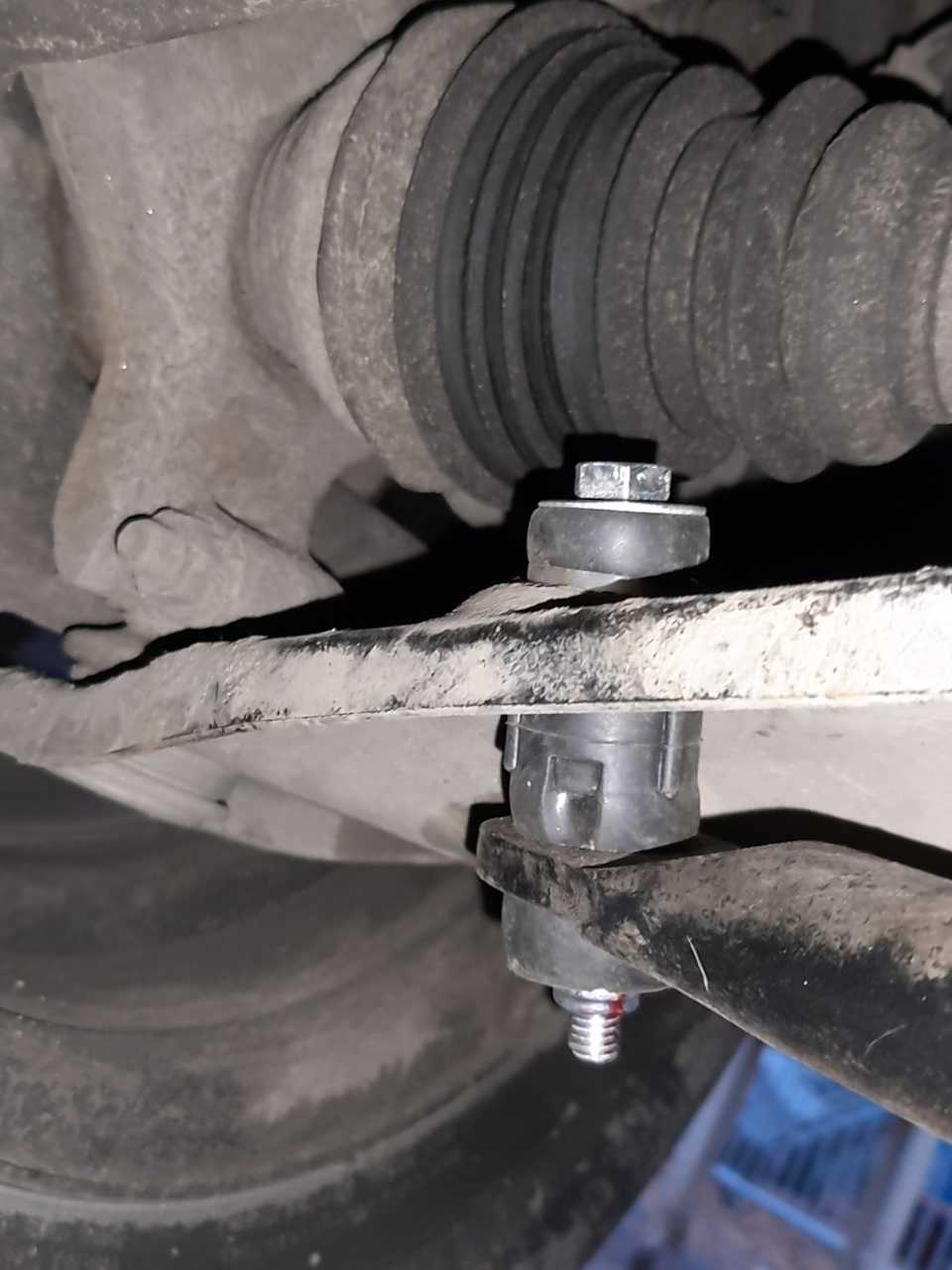

С нижней части стойки также надевается уплотняющая подушка и закручивается гайка.

На этом процесс замены стойки стабилизатора можно считать законченным.

Совет. После сборки узла необходимо проверить результат работы и проехать на автомобиле. Если он также будет вести себя, как до ремонта, то неполадки нужно искать в других системах и узлах или обратиться в автосервис.

Поменять вышедшую из строя стойку на Renault Logan совсем несложно. Выполнить все этапы автовладелец может вполне самостоятельно, придерживаясь подробной инструкции на видео и фото, представленных специализированными автомобильными сайтами.

Подвеска современного автомобиля

Устройство и работа подвески

Главная задача подвески — обеспечение упругой связи между кузовом и колёсами. Таким образом, подвеска смягчает толчки и прыжки, возникающие при движении автомобиля по неровной дороге или её отсутствии. Плавность хода автомобиля напрямую зависит от подвески.

Подвеска служит своеобразным амортизатором, поглощающим энергию, возникающую при наезде на неровности, либо попадания в ямы и рытвины. Однако она не гарантирует полной мягкости движения и сильно изнашивается при частом движении по неровностям.

Подвески делятся на следующие типы:

McPherson;
двухрычажная;
многорычажная;
адаптивная;
«Де Дион»;
задняя зависимая;
задняя полузависимая;
пикапов и внедорожников;
грузовых автомобилей.

Подвеска типа McPherson

Подвеска типа McPherson является одной из старейших. Была разработана талантливым инженером Эрлом Макферсоном в 1960 году. Состоит из стабилизатора поперечной устойчивости, рычага и блока. Серьёзным недостатком подвески являются изменение угла развала колёс, однако она весьма популярна из-за доступности и надёжности.

Двухрычажная подвеска

Двухрычажная подвеска представляет собой одну из наиболее совершенных конструкций. Это подвеска с двумя рычагами разной длины (верхний короткий и нижний длинный). Такая конструкция позволяет автомобилю сохранять устойчивость на дороге и обеспечивает долговечность покрышек. Каждое колесо принимает свое препятствие самостоятельно и не перекидывает нагрузку на другие колеса.

Многорычажная подвеска

Многорычажная подвеска была разработана не так давно и представляет собой ещё более совершенную конструкцию. Представляет собой набор из множества рычагов, сайлент-блоков и шарниров. Все эти компоненты призваны гасить удары и сильные толчки во время езды. Уровень шума от колёс в салоне также понижается. Подвеска имеет отдельные поперечные и продольные регулировки. Колеса независимы друг от друга. Конструкция идеально подходит для полноприводных автомобилей.

Стоимость многорычажной подвески некоторое время оставалась довольно высокой, но сейчас её могут позволить себе даже водители автомобилей гольф-класса.

Адаптивная подвеска

Адаптивная подвеска весьма любопытна с точки зрения конструкции. Долгое время была примитивной и много весила, но сейчас её сильно модернизировали. Благодаря этому она допускает максимальный крен кузова и волновую раскачку на большой скорости и позволяет автоматически адаптироваться под любой тип покрытия дороги. В состав адаптивной подвески входят: регулируемые стабилизаторы поперечной устойчивости, активные стойки амортизаторов, блок управления ходовой частью и электронные датчики, фиксирующие неровности дороги и другие параметры.

«Де Дион»

«Де Дион» названа так в честь своего создателя-француза. Основной функцией такой подвески является снижение нагрузки на задний мост автомобиля путем отделения картера главной передачи. Картер в этом случае держится на кузове. Такая конструкция позволяет делать подвеску зависимой или независимой. Но есть и недостатки. При резком старте корпус автомобиля может сильно давить на заднюю ось.

Задняя зависимая подвеска

Задняя зависимая подвеска — это настоящий классический вариант, так как использовался на многих старых автомобилях ВАЗ. В основу подвески входят цилиндрические винтовые пружины, представляющие собой упругие элементы. Балка заднего моста «висит» на пружинах и фиксируется к кузову посредством четырёх продольных рычагов. Реактивная поперечная штанга выполняет роль поглотителя кренов и положительно влияет на управляемость. Но комфорта и плавности хода от этой подвески не ждите, так как задний мост весит немало.

Полузависимая задняя подвеска

Полузависимая задняя подвеска чаще всего используется в автомобилях с полным приводом. Её основные элементы — это два продольных рычага, крепящихся в центре к поперечине. Такая подвеска весит немного и не требует какого-то особого обслуживания и серьёзного ремонта. Но на заднеприводные автомобили такую подвеску установить уже нельзя.

Другие виды подвесок

Подвески пикапов и внедорожников могут быть различными. Бывают полностью зависимые и полностью независимые разновидности такой подвески. Зависимые подвески используются реже, так как жёсткое соединение колёс между собой приводит к большим нагрузкам, снижении управляемости и другим неприятностям при движении по бездорожью. Гораздо более популярной является пружинная система, отличающаяся большей мягкостью (

Устройство и принцип работы

Стойка представляет собой шток длиной от 5 до 20 сантиметров. С обоих концов шток имеет шарниры для подвижности. В качестве шарнирных соединений, могут быть установлены следующие варианты:

два шаровых шарнира;
шарнир и втулка стабилизатора;
две втулки;
с одной стороны шарнир, а с другой — резьба.

Как правило, шарнирные детали привариваются сваркой к штоку под прямым углом (90 градусов). В месте присоединения наконечника к стержню из металла имеет шейка (тонкий конец). Это сделали специально, то есть ослабили конструкции именно в этом месте, чтобы при превышение допустимых max нагрузок, стойка устройства ломалась именно в утонченном месте. Такой способ можно назвать механическим предохранителем. Если бы стойка ломалась в другом каком-либо месте, то она могла бы пробить днище автомобиля, причинить вред водителю или пассажирам.

Самыми популярными стойками по виду являются стойки с шаровыми шарнирами. В устройство такого типа стойки входят шаровый палец из стали и посадочное пластиковое место со смазкой, имеющей специальные температурно-динамические характеристики. На палец сверху запрессовывается крышка из металла или пластика.

Для защиты от попадания пыли в шарнирные соединения, всегда устанавливаются герметичные резиновые пыльники со смазкой. Такая простая деталь, как пыльник, значительно увеличивает срок эксплуатации устройства и подвижный механизм защищает от потери и загрязнения смазки. Основное свойство смазки для шарниров под пыльником — это морозоустойчивость, чтобы не густела в сильные морозы.

Для лучшего понимания, как работают стойки стабилизаторов, надо понять, что стойки соединяются со стабилизаторами не жестко, то есть они имеют относительно друг друга некоторую подвижность. Во время поворота машина начинается наклоняться (естественный крен) и в это время на кузов авто воздействуют одни силы, а на подвеску воздействуют силы, которые пытаются выпрямить кузов. Если силы крена намного больше, то есть риск поломки сопряженных деталей: стабилизатора и проушины ступицы. Получается, что стойка стабилизатора — это демпфер, который выравнивает противоположно направленные силы. Но, так как сила, которая хочет опрокинуть автомобиль (при резком повороте) и сила, которая против нее, обе давят на стойку стабилизатора, из-за чего шарнирные соединения стойки постепенно разрушаются.

Как диагностировать?

Самостоятельно диагностировать вышедшую из строя стойку, когда требуется замена втулок стабилизатора или другого элемента, достаточно трудно. Стук ее шарнира весьма схож с таковым звуком, который издает пришедшая в негодность шаровая опора на рычаге. Если имеются иные негативные звуковые эффекты, то можно заподозрить рулевую рейку Renault Logan в износе ее элементов.

Достаточно эффективным поиском источника стука будет воздействие на каждый шарнир подвески в индивидуальном порядке. Для этого монтировкой отжимаем стойку и если это действие удается, то однозначно прибегаем к замене изношенной детали, иногда возможна замена втулок стабилизатора. Наиболее надежный способ обнаружения неисправной стойки стабилизатора – ее демонтаж, после чего изношенный шарнир будет издавать люфт под воздействием ручного усилия.

Последовательный порядок замены передних стоек

Устанавливаем автомобиль на ровную поверхность. Можно предварительно установить противооткатные башмаки или кирпичи под задние колёса.
Открываем капот и с помощью накидного ключа на 21, фиксируя шестигранником шток от прокручивания, откручиваем гайку фиксатора стойки. Для того чтобы открутить гайку, необходимо зафиксировать шток с помощью шестигранника.
Демонтируйте опорную шайбу «чашку.»
Далее, придерживая шток шестигранником, ослабляем с помощью накидного ключа на 27 гайку штока. Следует сделать лишь пару оборотов, полностью гайку откручивать не надо. Эту гайку необходимо лишь ослабить а не откручивать.
Проделываем ход работ и с противоположной стороны автомобиля.
Снимаем поочерёдно передние колёса, предварительно подвесив переднюю часть автомобиля. Для удобства ремонта следует сразу снять два колеса, поставив автомобиль на домкраты или на подъёмник.
Отверните гайки крепления поворотного кулака и амортизационной стойки. Для того чтобы легче открутить гайку, следует немного обработать её смазкой.
Демонтируйте винты, путём лёгких постукиваний молотком. Так выглядит стойка когда болты от неё откручены.
После этого по очереди с левой и правой стороны снимаем стойки из посадочного места.
Заводские пружины стягиваем с помощью специальных «стяжек». Так выглядит стойка стянутая пружинами.
Откручиваем до конца «штоковую» гайку и достаём стойку.

Поочерёдно разбираем стойку и производим замену всех необходимых деталей в обратном порядке.

А так выглядит вновь собранная стойка.

Особенности ходовой

Задняя ось Рено Логан не предусматривает присутствие стоек, поскольку в основе конструкции заложена неразрезная балка. Изначально этот узел способен обойтись без присутствия рассматриваемых элементов. Колебания в вертикальной плоскости весьма ничтожны, а от поперечных кренов кузов предохраняет зафиксированная на оси горизонтальная штанга.

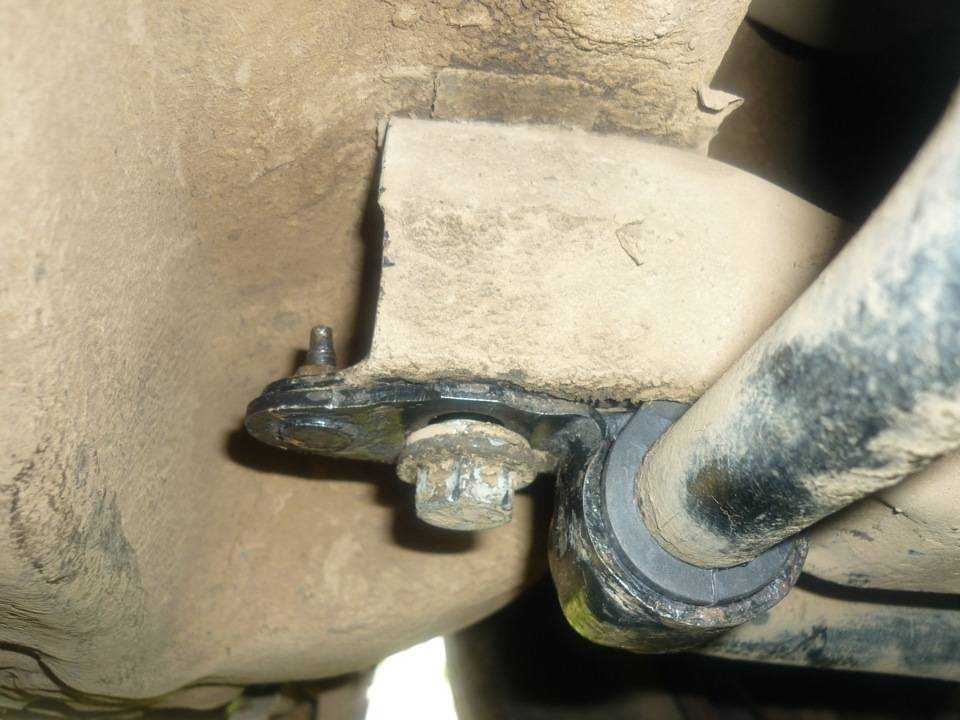

Если коснуться передней ходовой, то в ее конструктиве присутствует штанга поперечного стабилизатора. Производитель заявляет, что отсутствие данного элемента не способно оказать негативное воздействие на снижение уровня безопасности в движении. Но практика свидетельствует: наличие этой детали не будет помехой уверенному поведению автомобиля Renault Logan.

Неисправности стоек стабилизатора

Неисправности можно определить, зная симптомы, признаки неправильной работы. При возникновении неполадок в работе стабилизаторных стоек появляются следующие признаки:

Во время движения по неровной дороге есть характерный стук. Этот признак бывает на машинах, на которых установлены стойки с шаровыми шарнирами. Например, стабилизатор стучит при переезде «лежачего полицейского» (искусственно созданная неровность дороги для снижения скорости).
Во время движения по ровной дороге машину тянет то влево, то вправо.
Во время обычного поворота автомобиль кренится (наклоняется) больше, чем было.
Наблюдается поперечное раскачивание кузова авто при движении по ровной дороге.

Причины поломок стоек стабилизаторов

Самый уязвимый элемент в этом узле — это шарнирные соединения. Причины могут быть следующие:

Порвался пыльник, из-за чего пыль попадает на смазку и в само соединение.
Стерлась обойма шарового пальца. В этом случае шаровый палец болтается в посадочном месте.

Ремонтировать стойки — это сложный процесс. Для этого нужно заводское хорошее оборудование. Можно просто заменить изношенную деталь, палец шаровый или втулку. Стоимость таких работ высокая. Поэтому лучше купить новые стабилизаторы. Не обязательно покупать оригинальные, можно купить обычные, они также хорошо работают.

Диагностика стоек стабилизатора

Перед началом ремонта нужно точно определить источник беспокойства. Основной признак — это сильный стук на плохой дороге и при раскачивании авто. Есть несколько способов подтвердить свои подозрения.

Начать стоит с визуального осмотра. На большинстве машин получить доступ к тяге стабилизатора можно просто сняв колесо. Посмотрите на пыльник, если он потрескался или с дырками, то дальше можно не проверять. Когда влага и пыль попадает внутрь, хватит нескольких дней езды, чтобы привести стойку в негодность.
Во втором варианте нужно поднять машину. Подойдёт подъёмник или домкрат с подставками. Главное, вывесить оба колеса одной оси (передней или задней), после чего небольшой монтировкой или ломиком пошевелить стабилизатор в районе стоек. Не должно быть ощутимых «шевелений» и стуков, в противном случае пришло время замены.
Если нет возможности вывесить ось, то возьмитесь рукой за тягу и попросите напарника раскачать автомобиль из стороны в сторону. При неисправности вы физически почувствуете стук. Более подробные способы диагностики описаны здесь.
