Как снять стартер на ваз 21214 инжектор

Артикул и примерная цена на оригинальный стартер ВАЗ 2121

В качестве оригинальных стартеров ВАЗ 2121 могут быть как самостоятельно запускаемые узлы, так и закупаемые у сторонних производителей. Широкую популярность на автомобилях имеет стартер с внутризаводским номером 35.3708. Он имеет номинальную мощность 1.3 кВт. В розничную продажу узел поступает с артикулами 2213708000 и 57223708. Цена за изделие начинается от 2400 рублей.

Также на автомобиль ВАЗ 2121 устанавливается более мощный стартер на 1.55 кВт. Он имеет внутризаводской номер 5722.3708. В розничной продаже найти данный стартер достаточно трудно. Стоимость узла составляет от 3400 рублей.

На экспортных вариантах ВАЗ 2121 устанавливается дизельный силовой агрегат, с которым идет стартер на 2.2 кВт. Компания ВАЗ не выпускает данный узел самостоятельно. В качестве фирменного оригинального изделия выступает продукция брендов VALEO PHC и HC Parts. В свободной продаже данные узлы встречаются с артикулами 436068 и D9R122. Цена на родной стартер на 2.2 к Вт начинается от 5600 рублей.

Причины, почему не заводится Нива 4х4 (стартер не крутит)

28 январь 2020 LadaOnline 135 776 Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Нивы 4х4 и способы их решения.

Где стоит реле стартера

Реле стартера находится под дополнительным блоком предохранителей рядом с реле зажигания. На Ниве 21214 реле включения стартера прикреплено к кронштейну реле системы впрыска.

Схема стартера Нивы 2121, 2131

1 – стартер; 2 – аккумуляторная батарея (АКБ); 3 – генератор; 4 – реле включения стартера; 5 – выключатель зажигания

Схема включения стартера: При включении стартера напряжение от АКБ через вспомогательное реле (№4 типа 113.3747-10) подается на обмотки втягивающего реле стартера (втягивающую II и удерживающую I). После замыкания контактов этого реле втягивающая обмотка отключается.

Возможные неисправности если стартер не крутит

Возможная неисправность Диагностика Способ решения

АКБ разряжен	Стартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 В	Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение	Стартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБ	Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются.	При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно.	При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть +12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет)	Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса»	При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ — стартер», а такжепровод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего реле	При включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреву	Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износ	Стартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора	Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера	Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции	Заменить стартер
Пробуксовка муфты свободного хода	Стартера крутится, но маховик неподвижен	Замените муфту или стартер
Зубчатый венец проворачивается на маховике	Стартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепления	Замените маховик
Двигатель или навесные агрегаты заклинило	Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля	Выполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховика	Визуальный осмотр после снятия стартера	Отремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Нивы 4х4 можно найти в этой категории или по содержанию.

Ключевые слова: стартер нива | двигатель нива | система зажигания нива | система питания нива | ЭСУД Нива

9 2

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Пошаговая инструкция: как снять защиту и стартер

Замену стартера Нивы Шевроле нужно осуществлять по такому алгоритму:

Открыть капот машины.
Установить автомобиль над смотровой ямой.
Открутить и отсоединить минусовой провод от клеммы аккумулятора с помощью рожкового ключа на 10.
Чтобы снять крепежную штангу, потребуется открутить верхний болт торцевой головкой на 14. Далее необходимо открутить нижний болт тем же приспособлением и отвести распорку в сторону.
Для снятия теплозащитного кожуха потребуется, находясь сверху (не в смотровой яме, а через капот автомобиля), открутить два болта, используя торцевую головку с воротом-трещоткой на 10. При этом стоит знать, что гайки выкрутить не удастся, так как они приварены к самому креплению, поэтому работать необходимо именно с болтами.
После снятия с кожуха защиты, когда доступ к стартеру откроется, взять накидной или торцевой ключ на 13 и выкрутить три болта, которыми стартер прикреплен к картеру сцепления (процедура выполняется из смотровой ямы).

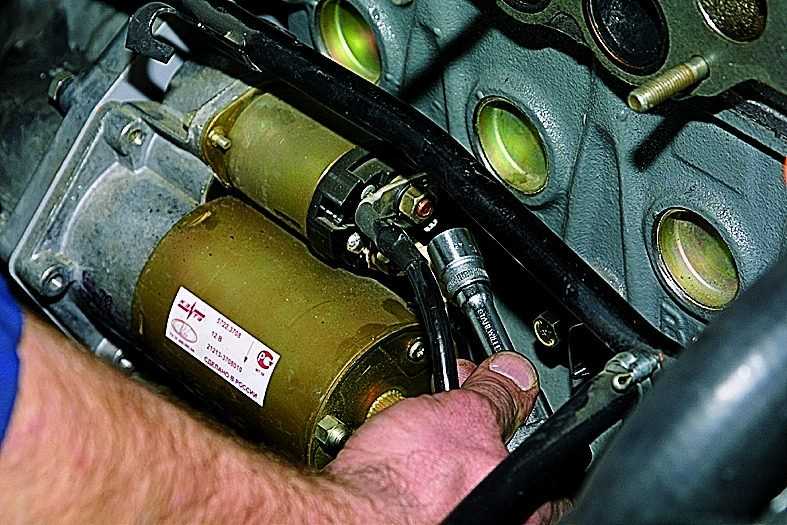

Отсоединить колодку с проводом, который тянется из нее, от клеммы втягивающего реле.
Сдвинуть защитный чехол и отвернуть гайку крепления.
Предельно аккуратно снять автостартер (нужно следить, чтобы провода при этом не перекрутились).

Чтобы установить новый стартер, ход демонтажа нужно повторить в обратном порядке.

Снятие на Ниве Шевроле с кондиционером

Снятие стартера на Ниве-Шевроле будет быстрым, если автовладелец будет следовать простому алгоритму, изложенному выше. Если эту демонтажную работу требуется произвести для того же авто, но имеющего кондиционер, пара пунктов добавляется. Первое отличие заключается в том, что для авто с возможностью кондиционирования защитный кожух производится чуть, короче (примерно на три сантиметра), чем для Нивы без кондиционера. Также он имеет немного видоизмененную форму.

Еще одно отличие: для демонтажа автостартера у Нивы с кондиционером и получения доступа к болтам, на которых крепится стартер сверху, нужно также снять шланг. По нему поступает в кондиционер теплый, необработанный воздух. Снятию этого шланга должно предшествовать удаление хомута, которым он прикрепляется к мотору. Для выкручивания креплений нужно использовать плоскую отвертку.

Особенность снятия стартера с Нивы: демонтировать стартер можно и сверху, без использования специальной смотровой ямы, но на это уйдет гораздо больше времени, чем в результате применения описанной методики. Кроме этого, для такой процедуры нужно сначала приобрести немалый опыт в сфере ремонта автомобилей. Если доступа к использованию смотровой ямы для снятия стартера с Нивы Шевроле с кондиционером нет, можно использовать подъемник.

Описание проблем со стартером и способы их решения на ВАЗ 21213

На Ниве большая часть компонентов достаточно надежна, не требует частого ремонта. Но существует ряд стандартных поломок свойственных рассматриваемому транспортному средству. Чаще всего стартер не крутит по следующим причинам:

межвитковое замыкание в обмотке втягивающего – требуется заменить реле;
обрыв цепи питания – необходимо проверить соединения между соединениями №50 и №86 (наиболее частые места окисления);
заедает якорь реле – необходимо заменить якорь.

Если втягивающее реле срабатывает, но стартер не вращается либо вращается очень медленно, то необходимо:

плохой контакт на наконечниках, выводах батареи – необходимо протянуть, очистить от налета;
подгорели контакты коллектора, присутствует зависание щеток – требуется очистить коллектор и заменить угольные щетки;
присутствует замыкание щеткодержателя – необходимо заменить крышку со стороны коллектора.

Иногда случается, что стартер вращается. Но маховик двигателя при этом остается неподвижным. Возможно, причина кроется в пробуксовке муфты. Для определения точной причины, ремонта понадобится снять стартер и проверить его на стендер. Решается проблема только заменой муфты. Иногда возникают посторонние шумы при вращении стартера. Причины тому могут быть следующие:

изношены втулки подшипников, шеек вала якоря – требуется заменить стартер;
ослаблено крепление стартера.

Для решения большинства проблем, возникающих в процессе эксплуатации, понадобится обязательно снять стартер. Процедура таковая может потребовать демонтажа инжектора. Проверка на стенде не займет много времени. Но позволит установить точную причину неисправности. Существует широкий перечень поломок. Обычно возникают они на автомобилях с пробегом более нескольких десятков тысяч километров.

Разборка и сборка стартера нива 2121, нива 2131

Ремонт стартера, особенности сборки и разборки стартера нива 2121, порядок замены деталей стартера автомобиля нива 2131, ваз 2121. Диагностика схем электрооборудования автомобиля нива 2121. Инструкции по ремонту электрооборудования: генератора, стартера. Схема автомобиля нива 2131.

Очищаем стартер от грязи и устанавливаем на верстак.

Ключом «на 13» ослабляем затяжку гайки крепления провода к тяговому реле…

…и отсоединяем наконечник провода.

Для проверки тягового реле ваз 2121…

…подаем напряжение 12 В на вывод реле,…

…«минус» – на корпус, а омметр подсоединяем к контактным болтам.

При этом у исправного реле якорь должен выдвинуть обгонную муфту в окно передней крышки, а контактные болты – замкнуться. Неисправное тяговое реле заменяем новым.

…и снимаем тяговое реле.

Из корпуса реле вынимаем шток с пружиной.

Новое тяговое реле устанавливаем в обратной последовательности.

https://youtube.com/watch?v=76MmzbaTV14

…и снимаем крышку.

Таким же способом извлекаем три оставшиеся щетки. Щетки, изношенные до высоты 12 мм и менее, заменяем.

Подсоединяя омметр по очереди к выводам обмоток статора, проверяем их на замыкание на корпус и на межвитковое замыкание.

При этом убедитесь, что свободные выводы обмоток изолированы от корпуса.

Снимаем с вала шайбу.

Ключом «на 10» отворачиваем два стяжных болта…

…и вынимаем их.

Разъединяем части стартера ваз 2121…

…и вынимаем изоляционные трубки болтов.

Внешним осмотром проверяем состояние коллектора и обмоток. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе лучше заменить якорь нива 2121. Задиры и наволакивание металла от подшипников на шейки вала якоря устраняем самой мелкой шкуркой с последующей полировкой.

Омметром проверяем обмотки якоря на короткое замыкание. Неисправный якорь заменяем.

Из крышки привода вынимаем резиновый уплотнитель.

Снимаем с оси якоря регулировочную шайбу.

Расшплинтовываем ось рычага.

Бородком выбиваем ось…

…и вынимаем якорь ваз 2131 с приводом.

Шестерня нива 2121 привода должна легко вращаться в одну сторону и не вращаться в другую, не иметь сколов и забоин на заходной части зубьев. Изношенную шестерню или неисправную обгонную муфту меняем в сборе.

Оперев вал якоря на деревянный брусок, через ключ «на 14» сбиваем ограничительное кольцо со стопорного кольца.

Снимаем с вала ограничительное кольцо и обгонную муфту в сборе с шестерней привода.

Сборку стартера проводим в обратной последовательности.

При установке ограничительного кольца (на стопорное) удобно подтянуть его раздвижными пассатижами.

Сжатым воздухом продуваем корпус и щеткодержатель нива 2131. Поводковое кольцо и контактирующие с ним пластмассовые поверхности смазываем Литолом-24. Втулки и винтовые шлицы вала якоря, а также ступицу обгонной муфты смазываем моторным маслом.

Перед соединением крышки с корпусом стартера вставляем стяжные болты в соответствующие отверстия.

Если изолированным был только один болт, изоляционную трубку при сборке стартера нива 2121 надеваем на тот, который может касаться медной шины, соединяющей обмотки статора стартера.

Чтобы установить стопорное кольцо, поджимаем якорь стартера вверх через втулку крышки со стороны привода.

Снятие и установка стартера

Перед снятием стартера обязательно отсоедините провод от минусовой клеммы аккумуляторной батареи. Если этого не сделать, то замена стартера нивы шевроле может перейти в замену электропроводки или в устройство фейерверка под капотом.

Снятие и замена детали возможна как через верх, так и через низ.

По отзывам автомобилистов наиболее удобным считается замена стартера через нижнюю часть машины. При этом обязательно нужно воспользоваться или эстакадой или смотровой канавой.

После отсоединения клемм АКБ, необходимо снять нижнюю защиту картера двигателя. Для удобства желательно воспользоваться или ключом-трещоткой или головкой с воротком. Болты крепления лучше аккуратно сложить, чтобы в момент установки не искать им замену.

При снятии стартера обязательно будет мешать распорка (штанга) впускной трубы. До момента демонтажа стартера ее необходимо снять полностью или, открутив нижний болт крепления, отвести в сторону.

Крепление стартера состоит из трех болтов, открутив которые можно вынуть стартер шевроле нива снизу двигателя. Нижний болт крепления откручивается снизу при помощи ключа с трещоткой. Доступ к нему простой, не требующий особых усилий. Оставшиеся два болта отворачиваются сверху при помощи накидных ключей, имеющих изгиб головки или головок с удлинителем с карданчиком. Самый проблемный – верхний болт, к которому нужен особый подход с изогнутым ключом. Ключ на него накидывается довольно легко, но для откручивания ход рычага мал, поэтому придется крутить довольно долго.

После откручивания всех трех гаек крепления необходимо демонтировать или отогнуть его тепловую защиту. Со стороны коробки достаточно будет просто отогнуть жестянку, а снизу необходимо будет открутить болт ее крепления. Именно болт, так как гайка защиты приварена и, при попытке ее провернуть обязательно будет сломано ухо крепления.

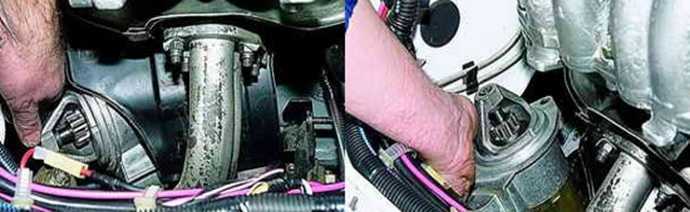

Затем пусковой агрегат шевроле нива можно будет осторожно вынуть с места вместе с проводами. Длины проводов хватает, чтобы аккуратно их отсоединить на снятом устройстве. Их два – один небольшой красного цвета, который можно просто вынуть с разъема аккуратно потянув на себя

Это провод, который идет от замка зажигания. Второй, большой, прикручен на гайку. Он – силовой. Его необходимо открутить и спокойно достать стартер для проверки. Этот провод имеет резиновый колпачок, защищающий крепление от грязи, который необходимо предварительно аккуратно сдвинуть не повредив. Кстати, в слабом контакте этих проводов, возможно, кроется одна из причин плохой работы стартерного механизма. Очистив их от загрязнений, смазав, полноценно затянув, можно устранить проблему плохого запуска двигателя

Их два – один небольшой красного цвета, который можно просто вынуть с разъема аккуратно потянув на себя. Это провод, который идет от замка зажигания. Второй, большой, прикручен на гайку. Он – силовой. Его необходимо открутить и спокойно достать стартер для проверки. Этот провод имеет резиновый колпачок, защищающий крепление от грязи, который необходимо предварительно аккуратно сдвинуть не повредив. Кстати, в слабом контакте этих проводов, возможно, кроется одна из причин плохой работы стартерного механизма. Очистив их от загрязнений, смазав, полноценно затянув, можно устранить проблему плохого запуска двигателя.

Наполнение у всех подобных одинаковое, разница в компоновке чемодана.Использовались обе трещотки и все удлиннители и карданы для них, чтобы можно было добраться до нижних болтов и «накидной на 13» для верхнего болта.

Снял «-» с аккумулятора.Открутил болты, чуть опустил, чтобы удобнее было открутить провода:

Вытащил сие чудо вниз: действительно протискивается между деталями подвески ))А теперь сравниваем…

Не очень удачный ракурс: родной стартер ближе к телефону, из-за этого его размер чуть преувеличен. В реальности он ощутимо меньше — и в длине короче и диаметром поменьше.

Вот он — родной (поближе):

Полный размерПрамо

Для справки, мощностные характеристики: Прамо — 1,4 кВт, КЗАТЭ — 1,55 кВт.

Устанавливаем новое чудо в той же последовательности и … ничего не получается. Т.к. новый КЗАТЭ больше — не лезет ни с какой стороны.Пришлось спускать (откручивать) штаны =)

В итоге новый стартер на месте, крутит вроде как помощнее старого, но более долго. Визг пропал))Не ломайтесь! Всех благословений!

Выбор комплектующих

Оригинальный стартер выпускается компанией LADA и поставляется в оригинальной упаковке голубого цвета. Он маркируется артикулом 21214-3708010-01. Стоимость данной детали – от четырех до пяти тысяч рублей, в зависимости от магазина.

Чтобы не наткнуться на подделку, внимательно рассмотрите коробку. Недопустимо наличие посторонних логотипов, отсутствие артикула на коробке, несоответствие цветов. Должна насторожить низкая цена.

Альтернативные варианты выпускают такие компании, как Fenox, Krauf, Valeo. Перечисленные бренды отличаются повышенным качеством продукции и достаточно доступными расценками. Цена на стартеры варьируется от 2200 до 4700 рублей.

Какой оригинал или аналог можно поставить

Если стартер не крутит, то можно просто заменить его. Обычно в магазине перед покупателем стоит выбор между двумя вариантами:

оригинал;
аналог.

Отличаются они не только своим качеством, но и долговечностью. Изучить визуальные отличия проще всего на фото.

Но стоимость оригинального стартера обычно составляет не менее 3.5 тыс. рублей. Потому многие делают выбор в пользу аналогов. На рынке в РФ присутствует множество иных производителей, не сертифицированных АвтоВАЗ. По возможности стоит делать выбор в пользу хорошо зарекомендовавших себя брендов.

Важно помнить: все стартеры имеют различных ресурс и могут отличаться по размерам. Желательно перед походом в магазин вооружиться линейкой, рулеткой. Это позволит избежать приобретения не подходящего по габаритам устройства

Некоторые производители выпускают оборудование, установить которое возможно на различные модели ТС. Цена существенно зависит от производителя

Это позволит избежать приобретения не подходящего по габаритам устройства. Некоторые производители выпускают оборудование, установить которое возможно на различные модели ТС. Цена существенно зависит от производителя.

Перед покупкой аналога нужно ознакомиться с брендом. Например, с хорошей стороны себя зарекомендовал Bosch. Выпускаемое им оборудование долговечно, не вызывает сложностей в ремонте. Существует перечень компаний-производителей рекомендованных самим АвтоВАЗ. Желательно заранее ознакомиться со всеми нюансами, тонкостями установки. Это позволит выбрать старте, установить его в последствии самостоятельно.

Это интересно: Высокое входное напряжение датчика IAT — ошибка P0113 ВАЗ

Ремонт и обслуживание стартера

В автомобилях Нива 21213 и 21214 установлен стартер с возбуждением смешанного типа, с тяговым реле электромагнитного типа и двумя независимыми обмотками. В корпусе фиксируется четыре полюса, один из которых соединен параллельно, а остальные — последовательно. Кожух с крышкой стягивается с помощью пары болтов. Внутри расположен якорь с коллектором (последний имеет торцевой тип). Якорь крутится на впрессованных в крышки металлокерамических втулках.

Несмотря на видимую конструктивную сложность, ремонт стартера доступен даже новичкам. Главное — иметь под рукой необходимый инструмент, своевременно диагностировать неисправность и следовать инструкциям производителя. Ниже рассмотрим, какие неисправности стартера существуют, и как устранять проблемы.

В процессе эксплуатации возможны следующие проблемы: 1. После переводе ключа в замке зажигания автомобиль Нива не заводится, стартер не крутит. Причины проблемы:

В описанных выше случаях производится замена или ремонт неисправного элемента, делается зачистка контактов.

2. При переводе ключа в замке зажигания реле работает, а стартер не крутит (на горячую или холодную). Причины:

В зависимости от неисправности производится замена или ремонт неисправной детали, зачистка контактов или устранение замыкания.

3. По факту подачи напряжения на стартер осуществляется многоразовое срабатывание реле с последующим отключением. Двигатель не крутит (проблема проявляется на горячую или на холодную).

С этим читают Где стоят реле в ниве

4. После подачи напряжения якорь стартера крутится, а маховик двигателя — нет. Причины:

5. Появляется странный звук при прокручивании якоря:

6. Шестеренка зависает в фиксации с маховиком:

Ремонт видео:

Вне зависимости от того, крутит двигатель или нет, каждый из приведенных случаев требует ремонта или замены поврежденных узлов. Как делать эту работу, рассмотрим ниже. Алгоритм действий: Используйте ключ на «тринадцать» для послабления крепежа проводника, подключенного к тяговому реле. Отбрасывайте наконечник.

Чтобы проверить реле ВАЗ-2121 подводите напряжение 12 Вольт к выводу реле, а «-» подавайте на корпус. Подключайте измеритель сопротивления к контактам. Если реле целое, то якорь выдвигает обгонную муфту, а контакты замыкаются. В случае обнаружения неисправности детали делайте ее замену.

Если неисправность не устранена, продолжайте ремонт:

С этим читают Где находится реле поворотов, как его заменить

Учтите следующие моменты:

Продувайте кожух и держатель щетки Нива воздухом. Смазывайте подводковое кольцо смазывающим составом (подойдет Литол). Шлицы вала и втулки обработайте маслом двигателя.

Правильный ремонт стартера — гарантия четкого пуска двигателя на горячую и на холодную. Главное — своевременно диагностировать неисправность и правильно ее устранить.

Грамотный демонтаж

Снимается стартер на Ваз-2131 для ремонта или замены, а также во время выполнения других сопутствующих работ. Перед этим машину надо обязательно обесточить — скинуть минусовую клемму с АКБ.

Дальнейшие действия:

снять корпус воздушного фильтра;
демонтировать теплозащитный щиток;
отсоединить опорный кронштейн впускной трубы от системы креплений двигателя;
открутить фиксаторы стартера — сначала верхний, затем средний и нижний;
вытащить пусковое устройство немного вперёд;
отсоединить от стартера проводку;
вывести пускатель сверху из моторного отсека.

Кудряшка	Подскажите, машина не заводилась, при повороте ключа — были щелчки, заменил втягивающее на стартере, завелась три раза и теперь происходит скрежет. Стартер ли это?
Кулибинн	А втягивающее наверно заменили не разбирая стартера, да?
Кудряшка	да
Кулибинн	Ну вот и результат. Ну, а как же, всё проверить, ротор, статор, редуктор если есть, щётки, втулки, обгонную муфту ( бендикс) обязательно проверить… Обмотки проверить на пробой, нет ли короткозамкнутых витков…
Микола	Зачем это все делать, если неисправно только втягивающее реле?
Глокий Куздр	Современные агрегаты так забавно спроектированы, что к моменту умирания одного из компонентов многие другие уже находятся в прединфарктном состоянии и требуют как минимум терапевтического вмешательства, а довольно часто и хирургического, вплоть до отправки в крематорий «почти исправного» узла.
Микола	Вы когда зубы лечите, апендицит тоже вырезаете? Потек сальник, заменил сальник. Допустим, задний КВ. Не, ну есть конечно сервисмены, которые настаивают на замене сцепы. Коробас же со сцеплением снят! Только вот потом в счете указывают и то, и то,
Нико	А как узнал, что ТОЛЬКО втягивающее и ничего больше?
Микола	Если ты не отличаешь неисправность втягивающего от неисправности бендискса, то да, нечего вникать! У ТС проблема только одна неправильно собрал! И да, втягивающее на классике меняется не разбирая стартера!
Кулибинн	Действительно, частенько бендикс разваливается. Втягивающее щёлкает, а двигатель не запускается, все думают, что втягивающее сдохло.
Кудряшка	По всем признакам было сломано втягивающее. После его замены стартер заработал, значит диагноз указан верно.
Кулибинн	Все эти признаки применимы к стартерам с однообмоточными втягивающими реле. Стартер с сериесной обмоткой будет щёлкать если даже одна из щёток подвисает или контакт силовых цепей плохой, ну или бендикс развалился, как у тс.
Микола	Почему стартер щелкает, если развалилась обгонная муфта?
Кулибинн	Потому что втягивающее исправное, отчего бы ему не щёлкать. А вот сломанный бендикс препятствует свободному перемещению якоря, который замыкает контакты. Ну и особенность работы двухобмоточных втягивающих реле всех вводит в заблуждение, т.к. никто не вдаётся в суть его работы.
МаксАгент	Вот на днях мой шевик не завелся…Полезу сначала провода подергаю Потом (не хотелось бы) стартер снимать
Челобоз	Отказалась заводиться машинка, причём сначала завелась как обычно, но при трогании задом, подошва ботинка была в снегу и соскользнула со сцепления … заглох и не завёлся. Завели меня волоком, доехал до дома. А дальше …Три дня искал реле стартера у себя в инжекторной 2131 … и не нашёл. Его просто не оказалось. Машинка была взята с рук и чудес в электрике там, как подарков у Деда Мороза При поиске этого несуществующего реле стартера, пришлось прозвонить всю цепочку от замка зажигания до самого стартера. Сегодня снял стартер (редукторный), думаю виновато втягивающее. Будем починять прокляту железяку. Вопрос — какой ток кушает втягивающее реле стартера? Думаю, ставить или не ставить релюшку включения?
Аваст	Год-то какой у крокодилки?
Челобоз	2004 годик рождения моего трамвая.
Аваст	«На машине 2002 г. выпуска слева ниже маленького блока предохранителей прикручено два реле. Одно из них — нужное. Если машина инжекторная (в профиль после 2131 не мешало бы добавить букву i или k для определённости), то эти два прикручены там же к кронштейну реле системы управления двигателем, но нужно смотреть по-прежнему на два отдельных и цвет подходящих к ним проводов (посмотреть на схеме).»
Челобоз	В моём трамвае реле стартера точно нет, то место где оно должно было стоять и щупал и глядел, но там только реле зажигания и ещё четыре релюхи. + я сам, лично, прощупал пальчиками всю проводку от замка зажигания до самого стартера. Перепотрошил Google и нашёл токи втягивающего реле: Ток срабатывания — 43А, Ток удержания — 12А Из сего делаю вывод, что ставить реле стартера нужно обязательно. В противном случае угроблю замок зажигания и ещё что-нибудь по пути. Завтра куплю и поставлю это реле.

Замена или ремонт стартера

Алгоритм действий:Используйте ключ на «тринадцать» для послабления крепежа проводника, подключенного к тяговому реле. Отбрасывайте наконечник.

Чтобы снять тяговое реле, скручивайте три винта с помощью шлицевой отвертки.
Вытягивайте из кожуха устройства шток с пружинкой, а новое тяговое реле ставьте по обратному алгоритму.
