Снятие стартера М52 — бортжурнал BMW 3 series Coupe 1996 года на DRIVE2
Все наверное уже в курсе что снятие стартера это просто ГЕМОРРОЙ если вы не шарите толком в Машинах лучше отдайте в сервис и то не все возьмутся за эту работу ! на снятие у меня ушло аж три вечера ! Снимал и откручивал через верх!
Первым делом ОТКЛЮЧАЕМ АКБ ! Снимаем воздушный фильтр, ДМРВ, гофрированный кожух, щуп и Дроссельную заслонку.
так же откручиваем щиток с проводами, теперь появилось достаточно места что бы добраться до болтов )

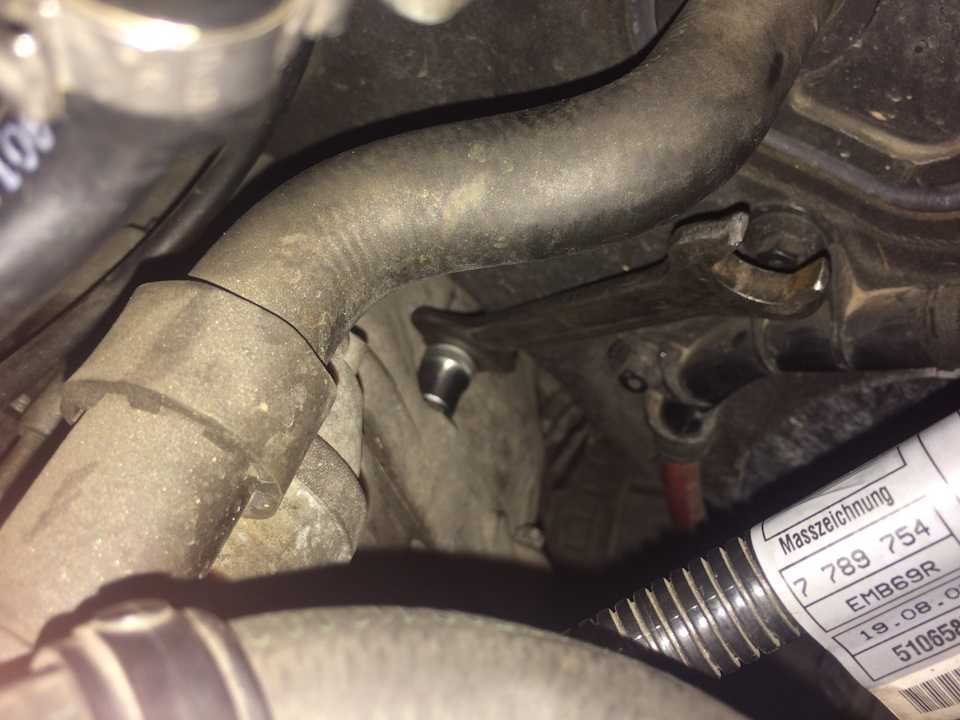

Вот как то так откручивали нижний болт !что бы сорвать его пришлось применить тяжелую артиллерию но без фанатизма! отделался двумя легкими ударами ну а потом от руки пошел! откручивал обычным накидным ключом на 10 что не есть хорошо! НУЖЕН БЫЛ накидной Звездочкой профиля Е-12 которого к сожалению не нашел в магазинах! но прикупил ГОЛовку Е 12 которой откручивал Верхний болт!

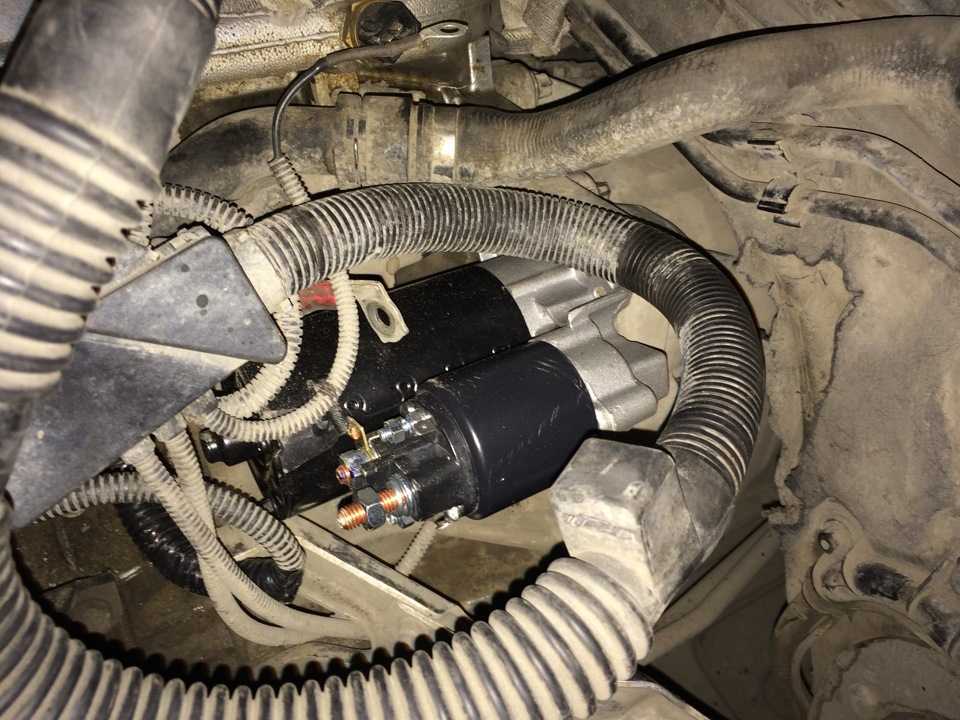

Ну вот и главный герой Верхний второй болт, который мы пытались открутить аж два вечера ! Пробывал даже с ямы открутить удлинителем в 50 см что без успешно! Вот здесь как раз нужен накидной ключ Звездой Е-12 !ибо головкой с воротком туда не подлезть ! Пришлось за место воротка использовать КЕРН и пару трубок для рычага!
Вот чем откручивали верхний болт! Головка е-12 , керн, длинная головка и пруток использовали в качестве рычага !
Болты открутили, теперь откручиваем провода и вытаскиваем стартер )
ну вот и сам Стартер)
Инструкция по замене стартера с доступом со стороны днища
Крепления стартера и проводов очень часто сильно закисают. Из-за этого открутить их становится значительно затруднительно. Поэтому при наличии смотровой ямы, эстакады или подъемника работы лучше проводить с низу автомобиля.
- Обесточить бортовую сеть.

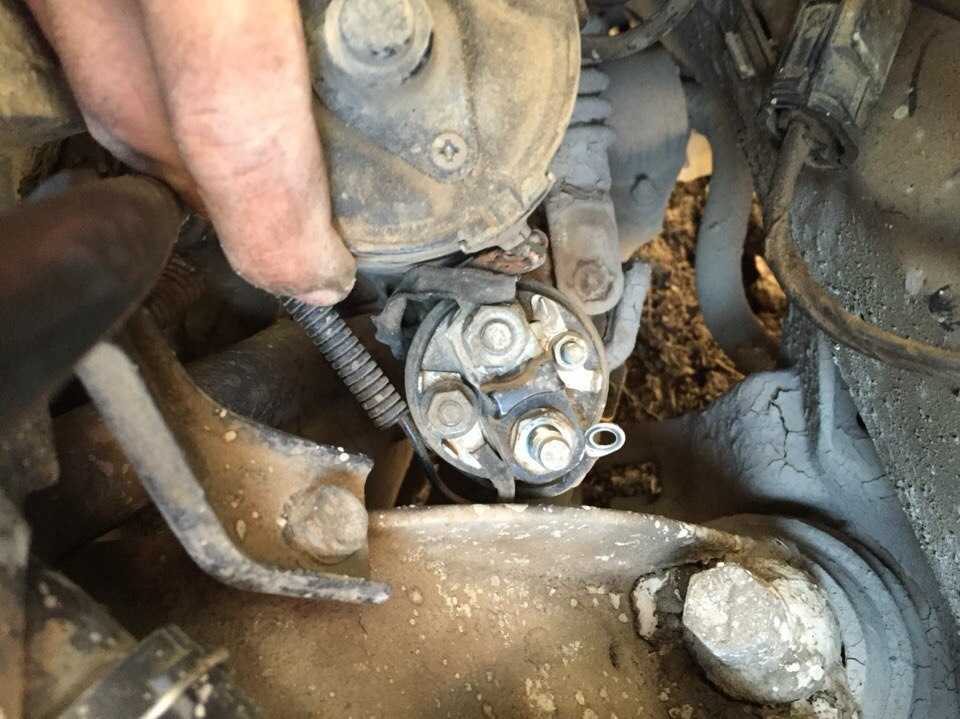

- Отсоединить главный силовой провод от стартера. Его место крепления обозначено «1» на изображении ниже. Также следует открутить крепление и провода обозначенного «2».

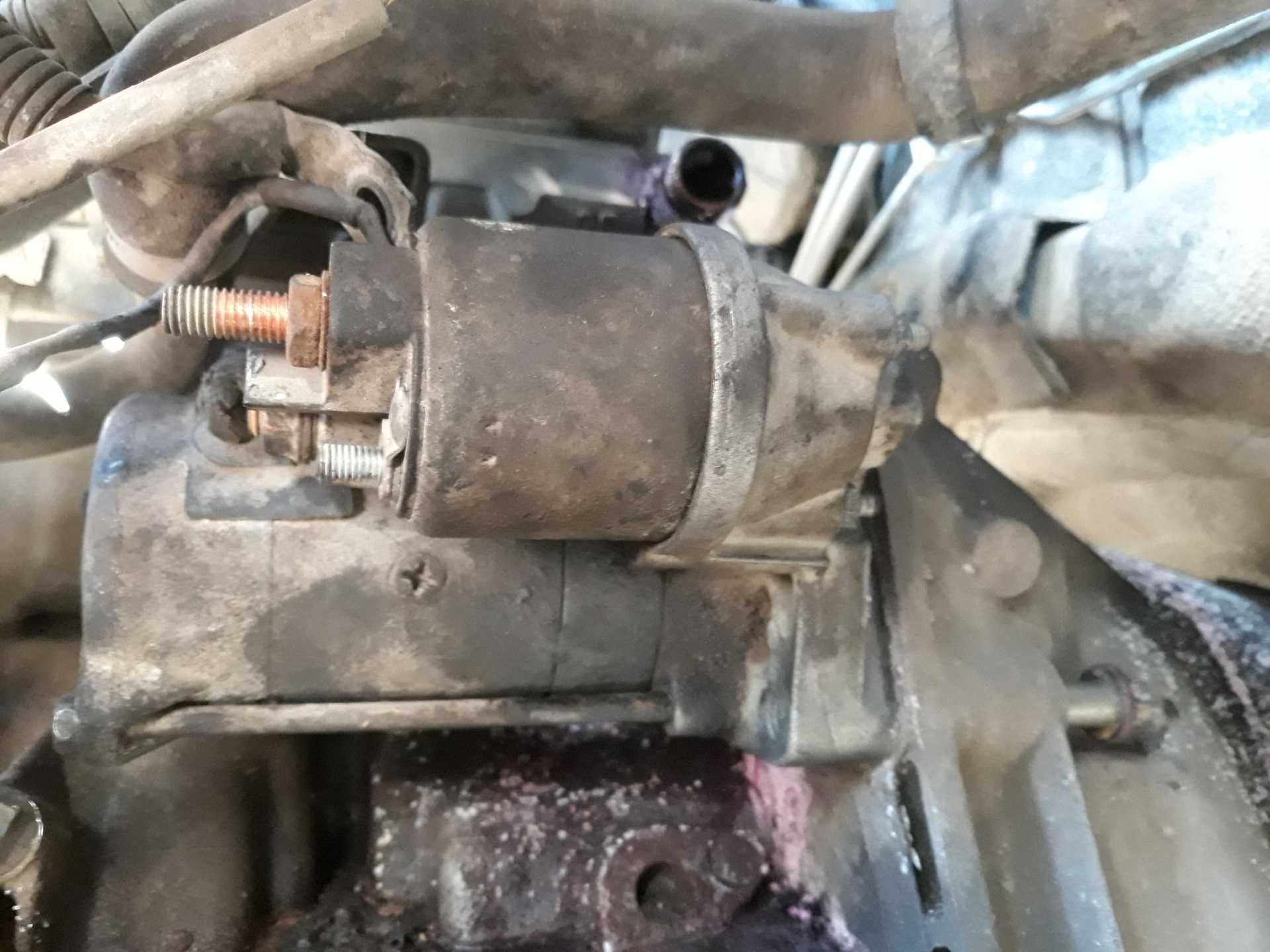

Расположение креплений
Снять термическую защиту стартера.
Открутить крепления стартера. Желательно пометить положения центровочных шайб
Важно учитывать, что если БМВ Е39 оборудован дизельным силовым агрегатом, то стартер обладает дополнительным креплением, которое располагается со стороны коллектора. Это позволяет снизить нагрузку на болты из-за возникновения сильного крутящего момента, большего по сравнению с авто с бензиновыми двигателями
Детонационные стуки
Ранний топливный впрыск на дизельных двигателях вызывает детонационное сгорание рабочей топливно-воздушной смеси. Детонация приводит к стукам, грубой и жесткой работе дизеля. Под понятием детонации понимается нарушение нормального процесса горения солярки в камере сгорания.
Детонация означает не сгорание топлива, а взрыв. Вся порция топливной смеси сгорает моментально. Давление на поршень, который еще не добрался до верхней мертвой точки, резко возрастает. Также в результате детонации образуется ударная волна, которая отражается от поршня, разрушает сам поршень и кольца.
Взрывы в цилиндрах вызывают характерные детонационные звуки дизельного двигателя. Главными признаками детонации в дизеле выступает металлический (относительно звонкий) стук в цилиндрах, двигатель троит, перегревается ГБЦ, снижается мощность. Еще одной причиной детонации дизеля может быть неисправность дизельных форсунок, ТНВД (топливный насос высокого давления). Излишнее обеднение смеси приводит к подобным взрывам в камере сгорания.
Плохо заводится 3.0d
Members
35 сообщений
- 7 E38
- Минск
Наверх
Members
1 118 сообщений
- Xxx
- Беларусь,Витебск
Наверх
Members
194 сообщений
- bmw x5,е34
- Беларусь,Барановичи
Наверх
Members
1 118 сообщений
- Xxx
- Беларусь,Витебск
Наверх
Members
59 сообщений
Наверх
Members
2 189 сообщений
- E39 530d
- Минск
Наверх
Members
59 сообщений
Members
2 189 сообщений
- E39 530d
- Минск
Наверх
Members
59 сообщений
Наверх
Members
8 917 сообщений
Members
1 923 сообщений
#27 kirile53
Members
194 сообщений
- bmw x5,е34
- Беларусь,Барановичи
В общем мучает меня такая проблема уже давно,как только машина набирает рабочую температуру двигателя начинает мило заводится,может даже и не с первого и 2го раза,на холодную заводится отлично, был на компьютере показывало что льет одна форсунка, но поменял сразу регулятор давления,а потом форсунку,машина заводилась хорошо,потом опять начала плохо, теперь ездил на комп,показало что опять эта форсунка льет, завез форсунку на ремонт, мне сказали что она работает хорошо, в чем может быть проблема,просто уже надоело валить день и не решая проблемы
Наверх
#28 RUDOLF2
Members
756 сообщений
- ЛАДА КАЛИНА
- БАЛТОРУСИЯ
В общем мучает меня такая проблема уже давно,как только машина набирает рабочую температуру двигателя начинает мило заводится,может даже и не с первого и 2го раза,на холодную заводится отлично, был на компьютере показывало что льет одна форсунка, но поменял сразу регулятор давления,а потом форсунку,машина заводилась хорошо,потом опять начала плохо, теперь ездил на комп,показало что опять эта форсунка льет, завез форсунку на ремонт, мне сказали что она работает хорошо, в чем может быть проблема,просто уже надоело валить день и не решая проблемы
я так понял у вас трактор. заводим авто прогреваем до рабочей темпепатуры.(когда плохо заводится) берем 3 литра холодной воды .и льем на насос высокого давления .- заводим автос .если авто завелось без проблем . это значит ХАНА насосу высокого давления = удачи= ну а лутше обратись на хорошую станцию
Наверх
Members
252 сообщений
- bmwx5e53 3.0d^E703.0Sd^GL166
- минск
и у меня тоже самое
Наверх
Прочие поломки
Не дать запустить мотор BMW E39 может иммобилайзер. Например, села батарейка в ключе и блок управления не видит метку. Для исправления ситуации необходимо заменить элемент питания или воспользоваться другим ключом.
Еще одним датчиком, блокирующим возможность запуска двигателя, является датчик уровня моторного масла. Если уровень недостаточный блок управления блокирует запуск. Информация об этом выводится на приборную панель в виде специального значка.
После долгого простоя или заправки некачественным топливом, в баке может отслоиться вода и завести автомобиль не получиться. Для устранения этой проблемы необходимо добавить в бак чистый спирт, в пропорции 10 мл спирта на 1 литр бензина. Спирт свяжет воду, а для запуска необходимо просушить свечи и продуть камеры сгорания.
Дополнительными причинами, не дающими завести автомобиль являются:
- неисправный расходомер воздуха;
- наличие «подсоса» воздуха во впускной коллектор;
- нагар на клапанах, что мешает создать необходимую компрессию;
- некорректно работающий датчик температуры воздуха.
Для избежания большинства проблем, связанных с запуском двигателя БМВ кузов Е39 достаточно вовремя проходить регламентные работы и поддерживать автомобиль в хорошем техническом состоянии.
История модели
Среднегабаритный паркетник BMW Х5 был впервые представлен на обозрение в 1999-м году. Кодировка Х в названии модели обозначала оснащенность полным приводом, а 5 – платформу (Х5 конструировался на базе 5-серии баварского автопрома).
Новый кроссовер получился значительно короче BMW 5-серии, но при этом он стал выше и шире. Кузов Е53 был неплохо приспособлен для одновременной езды по ровной дороге и кочкам. Это позволял делать также большой дорожный просвет. В плане эксплуатации автомобиль проблем не вызывал, и ремонт BMW Х5 Е53 своими руками был вполне возможен, даже если водитель оказывался вдали от жилых мест.
Кузов Е53 продержался недолго. В 2006-м году его заменили на кузов Е70, тем самым произведя смену поколений. BMW Е70 выпускался вплоть до 2013 года. Собирали кроссовер, как и его предшественника в Штатах.
Новое поколение Х5 оснащалось множеством всевозможных электропомощников:
- это и инновационная система полного привода X-драйв, наделенная переменным крутящим моментом;
- и система ДКУ;
- и ABS, и многое другое.
В 2010-м году Х5 переживает рестайлинг. Была переделана оптика как сзади, так и спереди, изменены формы бамперов и крыльев. Что касается моторного ряда, то и он подвергся переборке (оставили нетронутой только «заряженную» версию М 4.4 л.).
READ Как снять переключатель печки на ВАЗ 2110
Третье поколение Х5 под названием F15 выходит в 2013-м году. Несмотря на одинаковую платформу и те же габариты, новый кроссовер не имел ни одной общей детали кузова с предшественником Е70. Изменился также в лучшую сторону интерьер автомобиля. В салоне появилась натуральная кожа и дисплей гигантских размеров.
По каким причинам может заблокироваться руль
Источником данной проблемы может стать одна из таких причин:
- Оплошность водителя. Ключ неплотно или не до конца вошёл в замок зажигания, а попытка повернуть его привела к блокировке, при этом вернуть ключ в исходную позицию уже не удаётся. В некоторых моделях автомобилей блокировка снимается выключением и повторным включением замка зажигания.
- Парковка на автомате. У многих моделей авто с автоматической трансмиссией в режиме паркинга блокируется руль.
- Некорректная работа концевого выключателя коробки передач.
- Поломка, заводской дефект замка зажигания. Если речь о старом авто, есть вероятность, что элементы механизма сильно изношены и имеет место выход из строя замка. Также не исключён заводской дефект, тогда возможны периодические заклинивания устройства, в результате чего будет заблокирован руль, а ключ в замке не поворачивается. С данным явлением нередко сталкиваются владельцы автомобилей ВАЗ или бюджетных иномарок.
- Нарушение работы соленоида блокирующего устройства.
- Деформация лезвия ключа. Возможно также, что дело в ключе, например, он истёрся со временем, повредился или погнулся.
- Загрязнение скважины замка. Бывает, что причиной становится банальное засорение, налипание пыли и пр., что особенно актуально, если ранее механизм смазывался.
- Замерзание подвижных элементов механизма. В условиях суровых российских зим, когда температура за бортом запросто падает до -20°C и ниже, нередко образовавшийся внутри замка конденсат замерзает и не даёт ключу провернуться.
При низких температурах в замке образовывается конденсат Какой бы фактор ни привёл к тому, что заблокировался руль, и ключ в замке зажигания не поворачивается, начать следует с выяснения причины. Выявив источник проблемы, можно понять, как действовать дальше.
Стартер
Снятие и установка стартера (двигатель М 54)
1. Выключить зажигание.
Примечание: Соблюдать порядок отсоединения и подключения аккумуляторной батареи.
2. Отсоединить минусовый провод от аккумуляторной батареи.
Примечание: Снять стартер снизу.

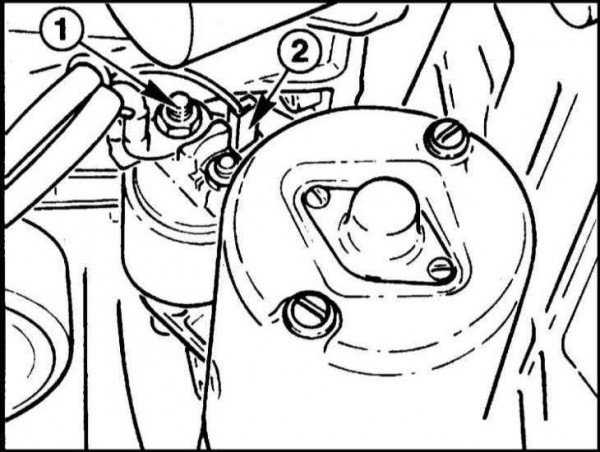

3. Отвернуть гайку (1).
Момент затяжки:
М 5: 5 Н∙м.
М 6: 7 Н∙м.
М 8: 13 Н∙м.

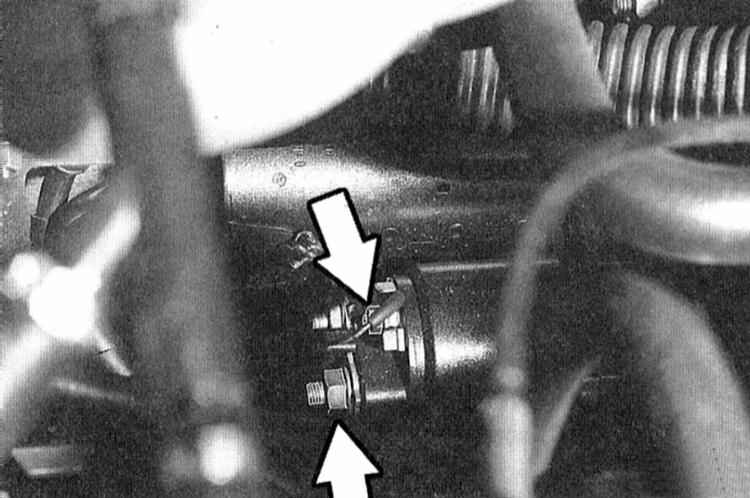

4. Отсоединить плюсовой провод (2) аккумуляторной батареи от стартера.
Примечание: — Для большей наглядности пластина жесткости не показана. — Не снимать пластину жесткости.
5. Вывернуть винты (1).
Момент затяжки: 45 Н∙м.
6. Вытянуть стартер из опоры коробки передач и повернуть так, чтобы облегчить доступ к проводам цепи управления на стартере.
Ремонт бендикса стартера своими руками (фото и видео).
Что такое бендикс (обгонная муфта)?
В современных автомобилях двигатель запускается при помощи электрического стартера. Стартер представляет собой электродвигатель постоянного тока, который через специальную муфту передает вращение на маховик двигателя.

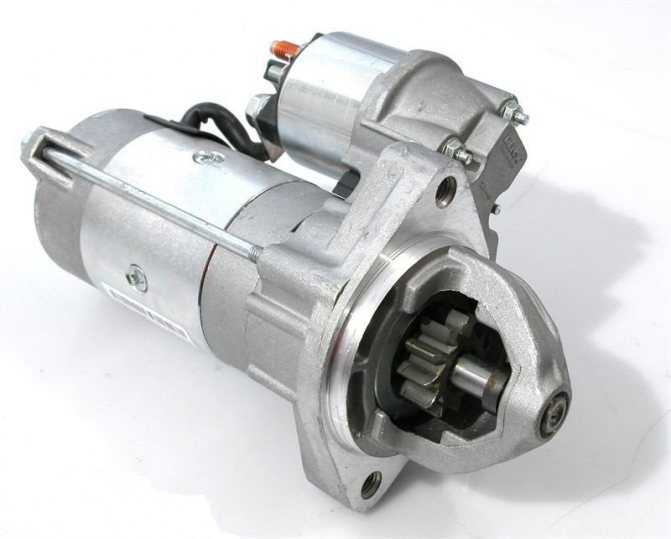

вот так выглядит стартер:
вот так выглядит маховик:
Обычно, шестерня на стартера имеет 10-12 зубьев, а фланец на маховике, зацепляясь с которым стартер запускает двигатель, имеет больше сотни зубьев.
Если исключить обгонную муфту, то после того как двигатель запустится, даже на холостом ходу, стартер раскрутится до запредельных 100000-200000 оборотов! Естественно при этом он разрушится.
Для того, чтобы это не происходило, применяется специальная обгонная муфта, в простонародье называемая бендикс.
Работает она по принципу задней ступицы велосипеда, т.е. крутящий момент передается только в одну сторону — от стартера к двигателю.
Причины неисправностей бендикса.
Все неисправности проявляются одинаково — бендикс срабатывает через раз или вообще не срабатывает, стартер при этом крутится.
Визуально неисправность бендикса проявляется вот так:
Для ремонта бендикса потребуется отвертка способная выдерживать удары молотком, молоток, тисы, ветошь.
Запчасти для бендикса купить проблемно, так как бендикс продаётся обычно в сборе. Но есть один лайфхак — покупаем бендикс от ваз-2101 (самый дешевый) и разбираем его на запчасти. Диаметр роликов почти всегда одинаков, если не найдете нужного диаметра или если у вас большая выработка можно распилить сверло, пружины почти всегда подходят. Автор этой статьи ремонтировал бендикс на стартере Chery Amulet заменив ролики и пружины на аналогичные от ВАЗа.
Причины поломок приведены в порядке вероятности, от наиболее распространенных к наименее распространенным.
Потеря упругости пружин.
На картинке выше, видно, что ролики прижимаются пружинами. Когда пружины теряют упругость, бендикс начинает проскальзывать, а сам стартер срабатывает через раз.
Ремонт — развальцовываем бендикс стартера, аккуратно вынимаем внутреннюю часть, заменяем или растягиваем старые пружины, собираем без смазки, если бендикс смазать он будет проскальзывать, завальцовываем.
Износ роликов.
Это вторая по распространенности причина, ролики в процессе своей работы не крутится и поэтому изнашивается только с одной стороны, иногда их плющит — они становятся овальными.
Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, переворачиваем ролики другим боком или заменяем, собираем без смазки, завальцовываем.
Замасливание.
Эта проблема актуальна только для редукторных стартеров. Иногда смазка для редуктора попадает в бендикс, в этом случае он начинает проскальзывать постоянно.
Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, протираем все ролики бензином или ацетоном, собираем без смазки, завальцовываем. Целесообразно заменить смазку в редукторе стартера на более тугоплавкую, или уменьшить её количество.
Если вам больше нравится смотреть видео, ниже подробное видео про то, как отремонтировать бендикс стартера своими руками:
На этом у меня сегодня всё. После прочтения статьи ремонт бендикса стартера не должен вызывать у вас трудностей
Важно понимать, что бендикс, это не такая дорогая деталь и стоит он 200-300 рублей, поэтому, ремонтировать его целесообразно, только если запчастей нет, или если машина очень дорогая
Перекос шестерни
Если стартер крутит, но не зацепляет маховик, возможно, что шестерня бендикса занимает неправильную позицию. Причина — деформация подпирающей пружины. Как правило, такая неисправность приводит к тому, что муфта только краем соприкасается с венцом маховика. Качественного зацепления не происходит, что сопровождается неприятными звуками — лязгом и скрежетом.
Длительное удержание ключа в активном положении ни к чему хорошему не приведёт. Поэтому вращение пускателя нужно останавливать, иначе есть риск поломки различных частей стартера, вплоть до срезки зубьев шестерни.
Ещё одним фактором перекоса шестерни является банальное срабатывание металла или усталость. Деталь постепенно стачивается, реже точно входит в зацепление с венцом, что приводит к увеличению нагрузки. От этого износ возрастает ещё больше. Из‐за ударов о поверхность маховика, обгонная муфта теряет изначальное положение.
Перекос шестерни бендикса
Выбор стартера на замену
Номер оригинального стартера Bosch — 0001108157. Стоимость колеблется в пределах 15 тыс. рублей. Если удастся найти модель с разборок в хорошем состоянии, то можно купить его всего за 3-4 тыс. рублей. Что касается выбора аналогов, в зависимости от модификации немецкого авто:
- для бензиновых моделей, оснащённых моторами на 2.0-3.0 литра подходят такие устройства: ERA 220147 1,4 kwt, Hella 8EA 012 526-841 1,4 kwt, Da Silva 021178 1,4 kwt, Farcom 103630;
- для бензиновых моделей, оснащённых моторами на 3,5 литра: Walglobal 17497N 1,7 kwt, AD Kuhner 10792 1,7 kwt, HC-Cargo 112553 1,7 kwt, Herth+Buss Elparts 42016920 1,7 kwt;
- для дизельных моторов: Atl Autotechnik A12620 2,2 kwt, AD Kuhner 101171 2,2 kwt, AES 13.130.026 2,2 kwt.
Как снять и отремонтировать личинку замка зажигания на BMW E39(отчет)
Это не трудная операция, которая потребует лишь нескольких инструментов и немного опыта. Чуть ниже мы покажем вам как снять и отремонтировать личинку замка зажигания на BMW E39, с фотографиями и детальным описанием. Что потребуется: — большая булака — два сверла на 1,5мм
— Стальная проволочка заостренная или спица
Самое сложно будет снять личинку замка зажигания, но не на столько как вы думайте. Во первых ставим ключ в первое положение и вставляем булавку в отверстие, при этом личинка с легкостью выходит. Сейчас нужно просверлить черное кольцо, лучше это делать на станке, но если такого нет, то советуем болгаркой пометить место, для сверления.
Кольцо можно снять при помощи проволоки острой, вставляем ее в дырку кольца и крутим его, пока проволока не упрется в протоку корпуса личинки, далее отгибаем кольцо и демонтируем с личинки.
А вот оба кольца, которые сняты с личинки:
А вот само отверстие, которое мы сделали: Вы сразу скажите: в салоне потом будет не красиво смотреться зажигание с таким отверстием по середине. Но если правильно отметить место где сверлить, до пластик обшивки скроет отверстие.
Проблемы в зажигании возникают, когда пластинки внутри него из-за старого солидола, начинают заклинивать и трудно двигаться. Но при долгом использовании зажигания в таком виде, есть шанс того, что пластины попросту сотрутся.
Продолжаем разбирать личинку, только пытайтесь фотографировать, записывать или запоминать пластины, дабы при сборке потом не перепутать их. Смазывать сразу не стоит, лучше промыть хорошенько все детали растворителем, те пластины, которые уже слишком сильно деформированы, придется заменить. Теперь смазываем все элементы литолом и собираем. Вот уже почищенные пластины:
Пружины и пластиковые накладки тоже чистим и приводим в нормальное состояние. Собираем все в обратном порядке и проверяем на работоспособность.
rubmw.com
Ремонт и снятие стартера на BMW E39 523i — бортжурнал BMW 5 series BMW E39 523i 1998 года на
Доброе утро, решил поделится ремонтом и снятием стартера с бмв е39. Читал смотрел видео не где не было информации где распалагаются болты(торекс) от стартера. Да и в целом как начинающему хотелось более подробной информации. Что то сам нашёл но в целом вышло со всем не то что писали.Место головки торекс Е12 нужна была Е14, так же использовал смазку хадо восстанавливающая. Так же где находится релешка с поршенем он завольцованый разобрать его не получится.
Обязательно отсоедините минусовую клему с аккумулятора, если не хотите биться в конвульсиях
1. В моём случае я снял воздушный фильтр потом снял салоные фильтра для удобстав подобратся до центрального болта(торекс) стартера.
2. Гайки на стартере на 13 и на 10. В целом подобраться к ним очень легко снизу и с моторного отсека. А так же торекс болты в моём случае были на Е14 цена 1.87евро но на всякий желательно иметь Е12. (можно взять у знакомого.)
3. Сняли стартер, дальше смотрим на номер стартера 0 001 108 157.
4. Разбераме стартре шпильки на стартере на 6 или на 8 не помню точно. После как вытащили электро двигатель где находиться бендикс вымываем его от старой смазки я использвоал Breake cleaner.
5. Смотрим на медную облволовку и на щётки. Где канавки между медными контактами пройдите аккуратноплоской отвёрткой что бы не было замыкания и мелкой наждачной бумагой пройти не очень сильно прижимая
после снимаем релешку там поршенёк не большой его можно пожеланию пройти наждачной бумагой мелкой но только сильно не прижимая раза два пройтись.

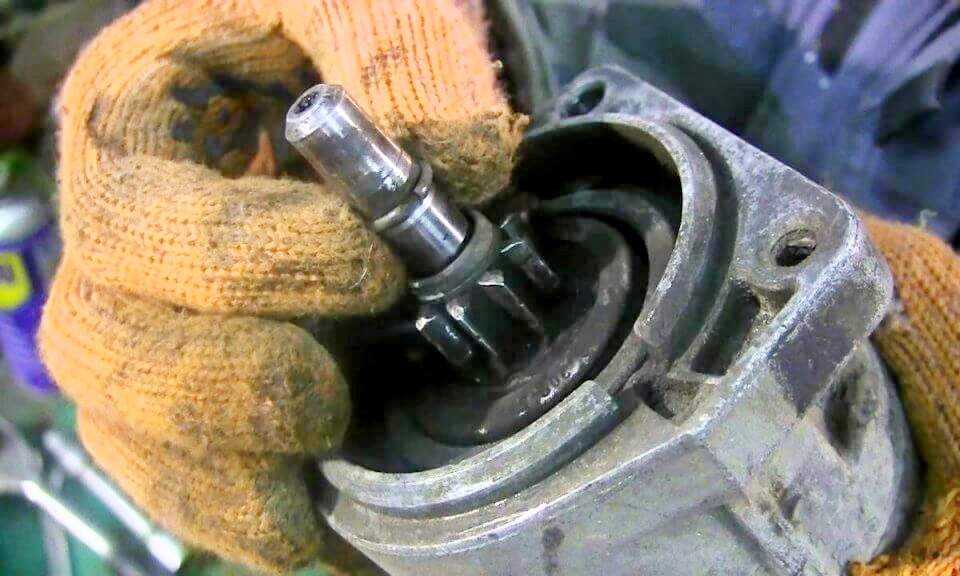

6. Дальше снимаем рычаг, стопорное кольцо снять очень просто берём головку и выбиваем кольцо а дальше когда выбили втулку показалось стопорное кольцо берём плоскую отвертку и по тихоньку вытягиваем его и воля бендикс снимается и потом ставим новый бендикс если требуется.
7. Потом смазываем редуктор стартера и так же сердечник где стоит бендикс подшибник в который входит сердечник. Потом собираем всё в противоположном парядке как разберали щётки стартера желательно в ставить головку на 20-24 что бы в звести их и спокойно вставить их на место. Так же поршень релешки желательно смазать маслом отработкой только с легка без фанатизма.
Цена вопроса: 10 € Пробег: 254600 км
www.drive2.ru
13.24 Снятие стартера
Снятие стартера
Так как мощный стартер дизеля должен развивать значительный крутящий момент, то он снабжен дополнительно, в крышке со стороны коллектора, креплением (3).
Исправность стартера можно проверить только в снятом состоянии. Стартер также необходимо снимать для замены щеток или для проверки магнитного переключателя. Прежде чем Вы отсоедините показанные на рисунке электрические соединения (1 — главный электрический провод; 2 — провод магнитного переключателя), отсоедините провода от массы аккумуляторной батареи, иначе при отсоединении вышеуказанных кабелей может возникнуть опасное искрение.
|
Снятие магнитного переключателя
Нельзя разбирать испорченный магнитный переключатель стартера, его надо заменять целиком.
|
Замена щеток стартера
Если стартер отказывается работать, то, возможно, щетки только заклинены (если они не изношены до минимального размера). Для замены Вам потребуется мощный паяльник минимум на 150 Вт. Если у Вас его нет, то надо обратиться в автомастерскую к автомобильному электрику, при этом снимая и устанавливая стартер самостоятельно. Там Ваш стартер, кроме того, будет проверен на наличие механических и электрических неисправностей.
Снимите стартер. В зависимости от типа стартера, снятие щитка коллектора (распорный болт) осуществляется по-разному. После снятия щитка коллектора отсоедините провод угольных щеток от держателя. Выньте угольные щетки с нажимными пружинами из направляющих держателя. В случае необходимости почистите щетки и направляющие тряпкой, смоченной в бензине. Проверьте угольные накладки на износ. Если они сточены до своей минимальной длины 7 мм и менее, то их необходимо заменить в комплекте. В зависимости от типа стартера новые щетки (в любом случае четыре) необходимо либо прикрутить, либо припаять к проводу старых щеток. Для этого разрежьте провод старой щетки посередине между местом подключения и угольной щеткой
Зачистите свободный конец медного провода и обратите внимание, чтобы новое соединение было хорошо спаяно и не образовалось утолщения на проводе при пайке и он не затвердел, прижмите новую щетку как можно плотнее к месту пайки. Перед сборкой проверьте, не заклинены ли угольные щетки в их направляющих на щеткодержателях
Ремонт стартера
Если на снятом стартере сильно выражены следы износа, к примеру, сильно втянутый коллектор, следы обгорания или пластинки якоря цепляются за корпус, то значит, сильно разбиты подшипники якоря, либо пришла в негодность обмотка статора в корпусе.
Изношенный таким образом стартер не стоит ремонтировать собственными силами — лучше всего предоставить это специалистам (Bosch) или купить новый.
Что такое бендикс в стартере, конструкция

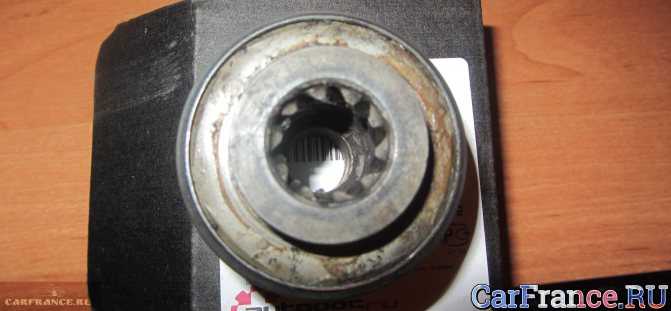

Бендикс стартера
Бендикс стартера с другого ракурса. Следов износа практически не видно
Для того чтобы передать крутящий момент от электродвигателя стартера на коленчатый вал двигателя внутреннего сгорания, достаточно применить простое зубчатое зацепление.
Именно эту проблему решил Бендикс, причём поступил достаточно остроумно — он научил шестерню непросто выходить из зацепления с маховиком, а делать это в тот момент, когда двигатель запущен, ни раньше, ни позже.
Конструкция
Конструкция устройства достаточно проста и она показана на рисунке ниже на примере бендикса Бош. Вот она:
Конструкция бендикса Бош: 1 – кожух обгонной муфты; 2 – ведомая обойма с шестерней; 3 – кольцо; 4 – фиксирующая шайба; 5 – ролик; 6 – прижимная пружина; 7 – ведущая обойма; 8 – буферная пружина; 9 и 11 – опорная чашка; 10 – кольцо крепления вилки; 12 – замковое кольцо (стопор).
Как видно из схемы, основная приводная шестерня приводится в движение наружной обоймой, обязательными элементами которой есть набор роликов, нагруженных пружиной. Ролики служат для того, чтобы шестерня имела возможность вращаться только в одну сторону, в другую ей не позволят вращаться пазы для роликов специальной формы и пружины, прижимающие ролики в эти пазы. Остальные элементы конструкции обгонной муфты могут меняться в зависимости от модели двигателя.
Как это работает
Бендикс может приводиться во вращение либо непосредственно якорем электродвигателя стартера, либо редуктором, в зависимости от модели стартера, но входит шестерня в зацепление с маховиком по одному принципу использования инерции. Когда двигатель стартера набирает необходимые обороты, ведущая обойма вращается, а сила инерции выталкивает её по спиралевидным канавкам вплоть до вхождения в зацепление с маховиком коленвала.

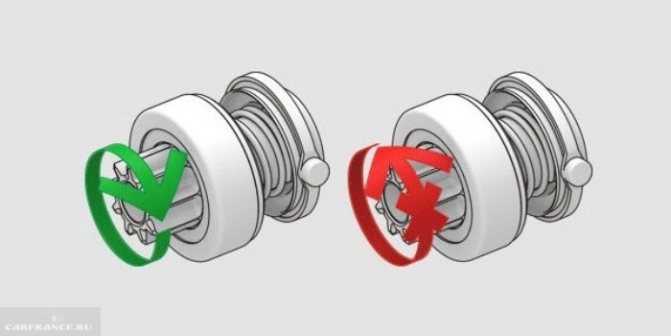

В исправном состоянии бендикс должен вращаться только в одном направлении
А в этот момент вступают в работу ролики, они плотно зажимаются между ведущей и ведомой обоймой и вращают шестерню, которая и передаёт крутящий момент на маховик коленвала. Основным преимуществом обгонной муфты Бендикса считается момент, когда двигатель запущен, в этот момент хорошо бы вывести шестерню привода из зацепления, чтобы уже ДВС не вращал и не вывел из строя стартер, не повредил зубья приводной шестерни. Поэтому муфту и называют обгонной — она автоматически выходит из зацепления, передвигаясь по спиралевидным пазам. Двигатель запущен, стартер остановлен, спасибо Бендиксу.
Не заводится на холодную и при низких температурах
Если вы уже проверили бензонасос, топливный фильтр и датчик коленвала, а машина всё так же не заводится на холодную, стоит обратить внимание на КВКГ (клапан вентиляции картерных газов) и изучить гофру воздуховода на наличие в ней трещин. Одна из причин отказа работы двигателя – поломка клапана вентиляции картерных газов
Одна из причин отказа работы двигателя – поломка клапана вентиляции картерных газов
Е39 не заводится на морозе: чаще всего это проблема возникает в автомобилях со слабым аккумулятором. Также стоит проверить работу дроссельной заслонки и целостность гофры между ней и расходомером.
Ну и конечно не забывайте проверить предохранители (не должно быть перегоревших), провода электросистемы не должны быть оголёнными, при визуальном обнаружении таковых их нужно хорошенько заизолировать. Гайки на контактах должны быть без следов окисления, плотно прикручены, следите за стоянием и меняйте свечи согласно регламенту, и ваша «ласточка» вас не подведёт.
Бендикс
Бендикс – особый механизм в виде большой шестерни, позволяющий стартеру взаимодействовать с маховиков двигателя. Его конструкция позволяет ему выдвигаться из стартера при необходимости и убираться обратно, но если последнее не произошло после запуска двигателя, то маховик начнёт вращать сам стартер. Это может в итоге сжечь мотор.
Получается, что бендикс – это одновременно и шестерня, и выдвижной механизм. Само его устройство не только специфично для маховика, но и зависит от возраста автомобиля – до рестайлинга двигатели имели маховик другого типа, поэтому тип бендикса тоже изменился.
7.3.12 Снятие и установка стартера
Сервисное обслуживание и эксплуатация
Руководства ￫ BMW ￫ 5 (E39) (БМВ 5)
Снятие и установка стартера

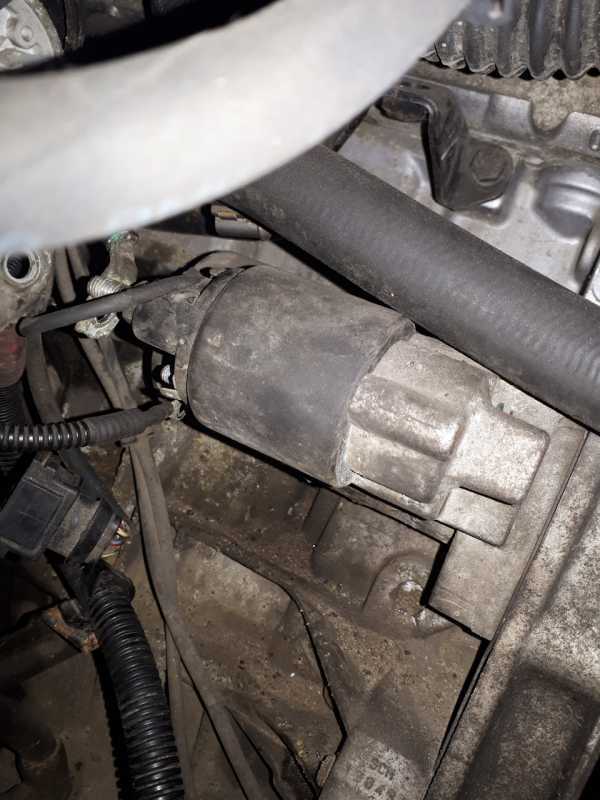

Стартер находится сбоку, у плоскости соединения блока цилиндров и КПП.
|
|
