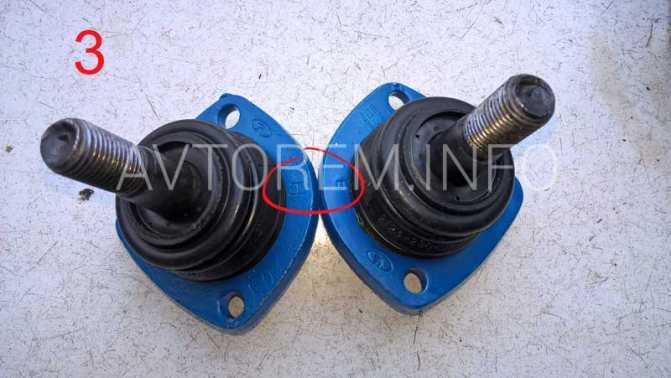

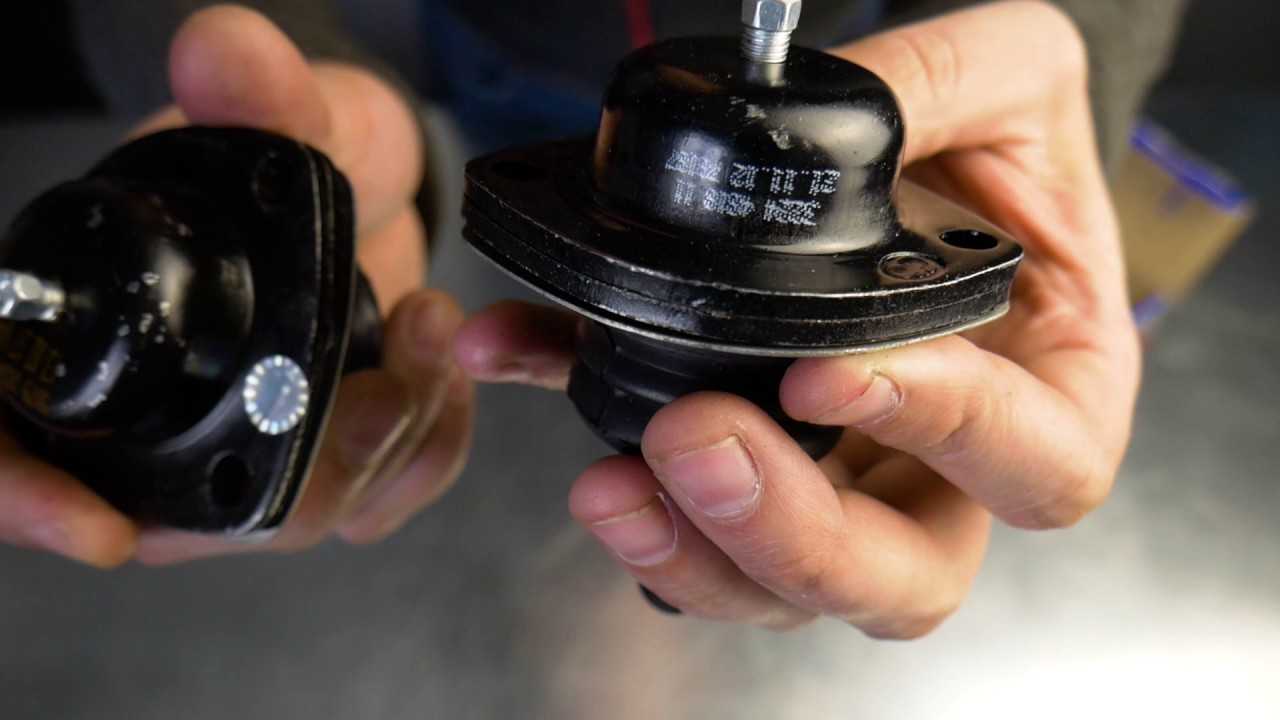

Как отличить оригинальную шаровую опору ctr от подделки

Варианты конструкций шаровых опор

Качество каждой опоры определяется, прежде всего, ее конструкцией. На рынке автомобильных запчастей представлено несколько конструктивных видов, которые различаются ценой, практичностью и долговечностью. Основные виды конструкций шаровых опор:

• цельнокованые — имеют наибольшую механическую прочность, выдерживают нагрузки свыше 5 тонн, предельно долговечны (до 100 тыс. км пробега);
• закатные — сравнительно недорогие (в силу низкой себестоимости), но высокопрочные запчасти, рассчитанные на высокие ударные нагрузки;
• штампосварные — более легкие, недорогие детали, выдерживают порядка 30 тыс. км пробега, рекомендуются для малолитражных автомобилей.

В большинстве иномарок европейского и американского производства используются именно цельнокованые шаровые опоры, как максимально надежные запчасти. При замене также стоит сделать выбор в пользу такой конструкции. А вот от штампосварных изделий, которые в массе своей производятся в Китае, Турции, России и Восточной Европе, лучше отказаться.

Надежность шаровой зависит не только от качества металлической части — большое значение имеет исполнение защитного пыльника. Дело в том, что еще одним врагом опор, наряду с выбоинами, выступают элементарные вода и грязь, которые могут проникать внутрь конструкции сквозь поврежденный пыльник. В результате трения в механизме возникает люфт, происходит расшатывание. Вот почему при выборе шаровой следует отдавать предпочтение авторитетным брендам.

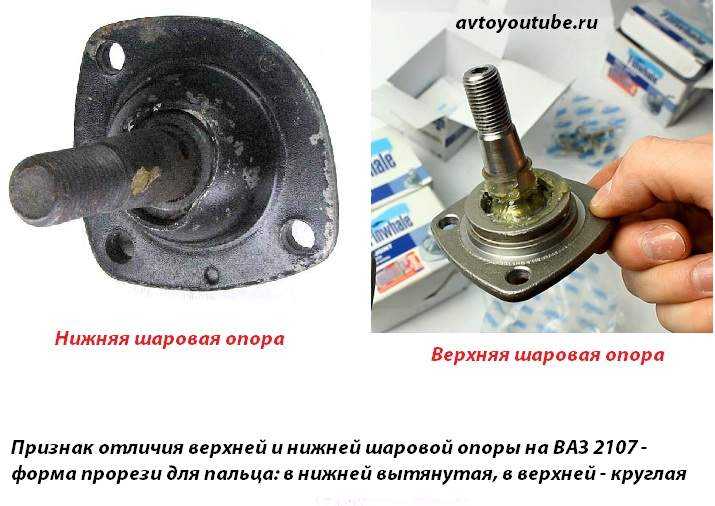

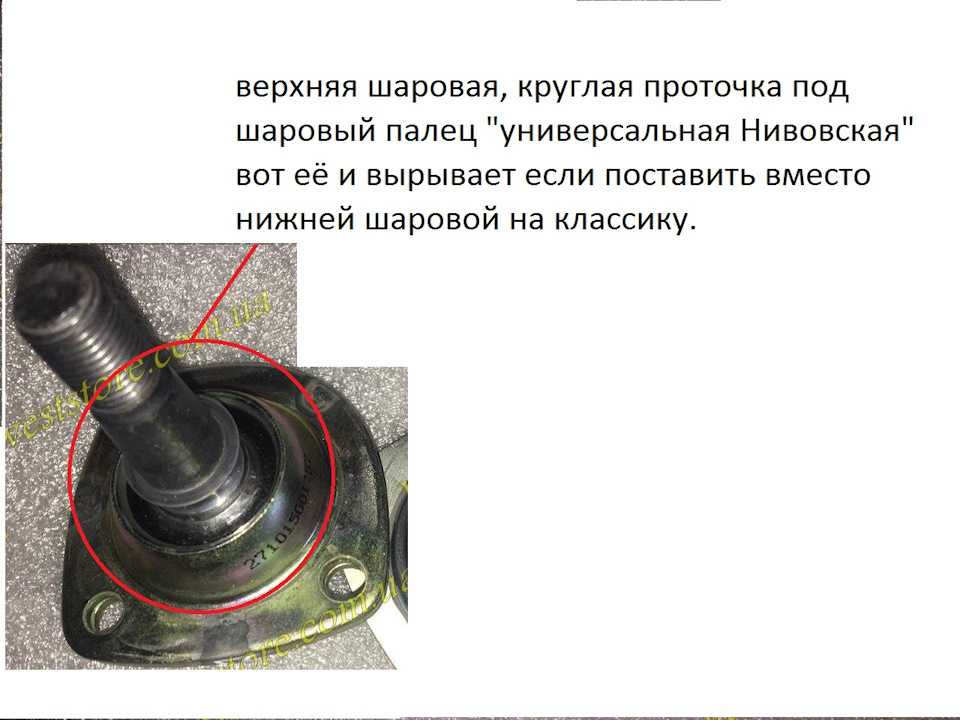

Прежде всего, необходимо знать о различиях между верхними и нижними шаровыми опорами. Первые представляют собой заливные конструкции, которые работают на сжатие — они подвергаются небольшим нагрузкам, что обуславливает большой срок службы. Нижние шаровые опоры чаще всего создаются на базе металлокерамических подшипников, что позволяет им выдерживать ударные воздействия и растяжения.

Нижняя шаровая опора

Чтобы понять, как выбрать шаровую опору, нужно также знать о принципиальных различиях между конструкциями этих узлов. Чаще всего встречаются закатная схема производства — она позволяет получить очень высокую прочность при относительно малой себестоимости изготовления. Однако она не может выдержать очень большие ударные нагрузки — поэтому при частой езде с большой нагрузкой по плохой дороге стоит регулярно проверять состояние таких компонентов передней подвески.

Примерно треть шаровых опор, произведённых в Китае, России, Турции и Польше, используют штампосварную схему. Она позволяет обходиться минимальными затратами и существенно снижает вес детали, однако имеет достаточно малую прочность. Такие шаровые опоры рекомендуют устанавливать только на малолитражки с минимальными нагрузками на ходовую часть, и даже в этом случае подвергать замене каждые 25–30 тысяч километров.

Наилучшим вариантом, используемым американскими и западноевропейскими производителями, являются цельнокованые шаровые опоры. Они имеют очень большую прочность и способны выдерживать нагрузки более 5 тонн без поломки. Несмотря на свою высокую стоимость, они пользуются популярностью по причине огромного срока службы.

Как проверить шаровую опору?

В большинстве случаев палец с шаром выскакивает из корпуса опоры при движении с места и невысокой скорости. На большой скорости на трассе подобные происшествия чаще всего приводят к трагичным последствиям. Поэтому водитель должен знать, как проверить шаровую опору на собственном автомобиле.

1. Без подъемника. Следует установить и закрепить автомобиль на площадке с твердым покрытием, поднять домкратом и снять колесо. Подставить под нижний рычаг деревянную или металлическую подставку и опустить автомобиль. Перемещая руками цапфу сверху вниз, легко определить наличие или отсутствие люфта.
2. С помощью подъемника. Пружины подвески сжаты под тяжестью автомобиля. Достаточно установить монтировку, между цапфой и рычагом произведя несколько резких нажимов. Наличие люфта пальца будет указывать на неисправность опоры.
3. С демонтажем и разборкой. В целях проверки технического состояния, снятой с автомобиля шаровой опоры достаточно повернуть ее набок. Если в этом состоянии верхний конец пальца под своей тяжестью опустился, то ресурс опоры практически выработан и скоро появится люфт. Такую опору лучше сразу заменить.

Обзор дисковых тормозных колодок FENOX

Сегодня в нашем обзоре – дисковые тормозные колодки от известного белорусского производителя FENOX. Мы максимально информативно расскажем вам о технических особенностях данных колодок, результатах тестового заезда с ними и как отличить оригинальную запчасть от поддельной.

Некоторые особенности тормозных колодок FENOX

Внешне тормозные колодки FENOX мало чем отличаются от аналогов других фирм. Однако есть несколько технических особенностей, которые делают эти колодки максимально эффективными. На некоторых из них мы остановимся более подробно:

• Уменьшенный тормозной путь. FENOX использовали новую технологию проектирования «3D accuracy Movement». Ее использование обеспечило отличный ход колодок по направляющим суппортам, благодаря чему удалось сократить тормозной путь на 10%.
• Фрикционный материал не наволакивается на тормозной диск. В конструкции колодок применена технология «Anti-Galling Technology», которая улучшает эффективность торможения и защищает тормозные диски от наволакивания фрикционного материала. Это делает срок службы колодок более продолжительным.
• Датчик износа. В зависимости от применяемости, тормозные колодки FENOX могут комплектоваться датчиком износа. Весьма полезная вещь для автолюбителей, позволяющая своевременно узнать о необходимости замены запчасти.
• Выдерживают высокую температуру нагрева. В рецептуре фрикционного материала колодок использована технология «Thermo Stability technology», которая сохраняет свойства запчасти при температуре нагрева, превышающей 400°С.

• О работе тормозных колодок
• Мы немного протестировали колодки на практике. Впечатления об их работе сложились однозначные и выглядят следующим образом:

• Установка и притирка. Если вы когда-то меняли колодки самостоятельно, то и сейчас проблем с заменой не будет. Колодки FENOX становятся на место как родные, не вызывают никаких проблем. Притирка проходит вполне стандартно. В это время чувствуется небольшая вибрация на руль и педали, но в скором времени она исчезает.
• Работа тормозов. Во время тестирования мы испытывали тормозные колодки FENOX в разных условиях работы: плавное торможение, торможение при быстрой езде и т.д. Со своей задачей тормоза справлялись вполне приемлемо, за чуть более 5 000 километров теста ни разу не отказали. Также отметим, что заметно уменьшился тормозной путь: по сравнению с другими колодками такой же ценовой категории, FENOX выигрывает по данному параметру.

К сожалению, у нас не было возможности испытать датчик износа, однако, судя по отзывам других водителей, данная функция успешно работает.

Отличия оригинальных и поддельных колодок FENOX

В связи с большим количеством поддельных автозапчастей, производители стараются помечать свою оригинальную продукцию определенными знаками отличия.

Отличить оригинальные тормозные колодки FENOX от поддельных можно по следующим признакам:

• Фирменная упаковка. Продукция FENOX продается исключительно в фирменных упаковках. Там имеется вся информация о запчасти, уникальный штрихкод, номер партии, контакты центра поддержки FENOX. Все, что продается не в фирменной упаковке, но преподносится как бренд «FENOX» — подделка.
• Информация на поверхности колодок. На оригинальных колодках FENOX имеется фирменный логотип компании, каталожный номер, а также номер партии. Отсутствие хотя бы одного из этих пунктов – признак подделки.

Надеемся, эта информация будет для вас полезной. До встречи на дорогах!

ТРЕК

Производственное объединение занимается изготовлением устройств для условий бездорожья. Продукция бренда свободно выдерживает динамические нагрузки до 6 тонн. Особенностью бренда является реализация комплектующих в плотной картонной коробке из прессованной бумаги в полностью промасленном состоянии, это полностью исключает вероятность преждевременной коррозии металла и снижения эксплуатационных характеристик детали во время хранения.

• Гарантия 24 мес
• Пробег 50 000 км
• Страна производителя Россия
• Год основания 1995

Цена: от 320 до 1 040 рублей.

Преимущества

наличие крепежа; цельнокованый корпус герметичен (отсутствуют сварные швы); гарантия 2 года; морозостойкость (до -75°С); в комплектацию кладут смазку.

попадаются подделки отвратительного качества; не разогнанная резьба;

БелМаг

Занимает вторую позицию на российском рынке запчастей. Выдерживают эксплуатацию в районе 55 000-65 000 пробега, независимо от условий дорожного покрытия – запчасти спокойно выдерживают даже передвижение автомобиля в состоянии перегруженной подвески по дорогам с недостаточным качеством покрытия. Является основным поставщиком шаровых опор, рулевых тяг и стоек стабилизатора крупнейшего российского автопроизводителя — альянса Renault-Nissan-АВТОВАЗ.

• Страна производителя Россия
• Гарантия 3 года
• Дата основания 1996
• Пробег до 65 000 км

Цена: от 364 до 1 245 рублей.

Преимущества

соответствует требованиям стандартов (ИСО/ТУ 16949:2009 и ИСО 9001:2008); расширенная гарантия (36 месяцев); защищены от подделок голограммами с индивидуальными шестизначными номерами.

Самостоятельная диагностика шаровой опоры

Чтобы узнать, в каком состоянии находится шаровая опора необходимо:

1. Вариант первый. Поднимите колесо с помощью домкрата. Далее схватите его обеими руками за низ и верх, а затем как можно сильнее пошатайте его, чтобы почувствовать, есть ли люфт либо выработка в соединениях.
2. Вариант второй. Данный метод является более точным. Возьмите монтировку или кусок толстой проволоки и залезьте под транспортное средство. Затем установите прут посередине нижнего рычага и края опоры, после чего оттяните вверх. Существенный ход монтировки либо прута будет свидетельствовать о наличии люфта.
3. Вариант третий. Если предыдущие варианты вам не помогли либо не подошли, сделайте следующее. Полностью снимите шаровую опору и внимательно осмотрите, нет ли на ней повреждений и дефектов. Далее зажмите опору в тисках, а затем проверьте ридиальный и осевой люфт шарового пальца. Если он (палец) перемещается без усилий, это явный признак неисправности, при котором необходимо заменить шаровую опору. Этот метод наиболее точный из всех описанных, однако и наиболее трудоемкий. Специалисты рекомендуют использовать именно его.

Разрушение

По требованиям ГОСТа одним из основных испытаний для шаровых шарниров является сила вырыва пальца из корпуса. Данное испытание мы проводили на универсальной машине растяжения-сжатия Р10. Для каждого диапазона диаметров шаровых пальцев установлено минимальное усилие вырыва. В нашем случае диаметры шара колеблются у разных производителей от 26,8 мм (Moog) до 28 мм (NK и CTR). Все остальные испытуемые имеют диаметр шара 27 мм. В диапазоне от 25 до 29 мм минимальное усилие вырыва должно составлять не менее 2100 кгс.

Результаты испытаний представлены в таблице.

По результатам испытаний на вырыв из корпуса рулевого наконечника шарового пальца все рулевые наконечники соответствуют ГОСТ Р 52433-2005. Однако мы проводим сравнительный тест и поэтому будем оценивать каждый по заложенному в конструкцию запасу прочности.

Наименьший коэффициент запаса по усилию вырыва (1,71) у шаровых марок NK и Meyle, а вот опору CTR не смогли удержать три болта класса прочности 10.9 — разрушились сами, а палец опоры нисколько не пострадал.

Что необходимо сертифицировать

Владимир Волков, директор ИЦПА ФГУП «НАМИ»:

Современный автомобиль – сложная конструкция, многие узлы и агрегаты которой напрямую влияют на уровень безопасности водителя и пассажиров. Обеспечить ее могут только сертифицированные комплектующие. Работой по сертификации автотранспортных средств и их агрегатов занимается Испытательный центр продукции автомобилестроения (ИЦПА ФГУП «НАМИ»).

Наши специалисты, в частности, проводят сертификационные испытания тормозных систем, систем рулевого управления, антитоксичных систем, трансмиссий и систем подвески, в том числе – шаровых опор или шарниров.

Центр располагает штатом высококвалифицированных специалистов, имею­щих большой опыт работы в автомобилестроении. Испытательная база Центра включает 18 лабораторий, 14 моторных и специализированных боксов, 21 агрегатный бокс, стенд с тормозными барабанами и газоанализаторами и другое оборудование. За 10 лет работы Центра нашими специалистами проведено почти 4700 сертификационных испытаний, среди которых – испытания шаровых опор. Работа наших экспертов по их сертификации позволяет перекрыть путь на российский рынок низкокачественным узлам, не обеспечивающим не только безопасность пассажиров, но и сохранность самого автомобиля, эксплуатация которого может быть нарушена из-за их применения.

Не могу не отметить, что за последние годы в России и странах СНГ сформировалась мощная производственная база, обеспечивающая выпуск широкой гаммы шаровых опор очень высокого качества, способных конкурировать с лучшими зарубежными образцами.

Обзор колодок TRW

Передние и задние тормозные колодки компании TRW имеют массу преимуществ перед конкурентами. Основные из них приведены в таблице ниже.

Таблица — Основные преимущества колодок TRW

Преимущества	Примечание
Экологичность фрикционного материала	Производитель не использует ртуть, свинец, молибден, кадмий, латунь и сурьму для фрикционных накладок.
Технологии для уменьшения влияния снижения коэффициента трения после установки новых расходников	Компания ТРВ применяет скорчинг по собственной технологии, позволяющей снизить выбросы CO2. Помимо этого применяется покрытие COTEC.
Фрикционный материал собственного производства	Благодаря этому удается обеспечить стабильный коэффициент трения от замены до замены. Колодки сохраняют номинальные тормозные характеристики независимо от скорости и температуры, что значительно повышает безопасность вождения авто.
Опорные щиты с порошковым покрытием	Применение высококачественной стали и надежной покраски обеспечивает оптимальное поддерживание фрикционного материала на протяжении всего срока службы расходника.
Клеевой состав разработки TRW	Выдерживает высокие температуры и стоек к сдвигу. Имеет хорошие демпфирующие свойства, позволяющие снизить уровень скрипа.
Технология DTEC	Обеспечивает низкое пылеобразование в процессе износа колодок.
Цена	Например, комплект GDB1583 обойдется до 2000 рублей

Комплект TRW GDB1583

Отзывы опытных автовладельцев говорят о том, что расходники TRW обладают не только преимуществами, но и недостатками. Основными из них являются:

• наличие скрипа на протяжении всей эксплуатации;
• высокий риск нарваться на подделку даже при покупке в именитых магазинах;
• быстрое «съедание» дисков;
• качество зависит от того, какая страна является производителем.

Назначение и конструкция

Шаровая опора автомобиля – это шарнир, в основании которого находится шар. Он помещен в специальный вкладыш, как сустав человеческой рукой. Так же как с рукой, сустав позволяет двигать в разных плоскостях, шаровый шарнир дает возможность колесу поворачивать, сохраняя его положения в горизонтальной плоскости.

Он находится в месте крепления рычага подвески к ступице колеса. По сути, шаровая опора и есть тем крепежным элементом, который соединяет эти подвижные детали. В некоторых моделях, это больше относится к отечественному автопрому, их две на одно колесо. В иномарках – по одной.

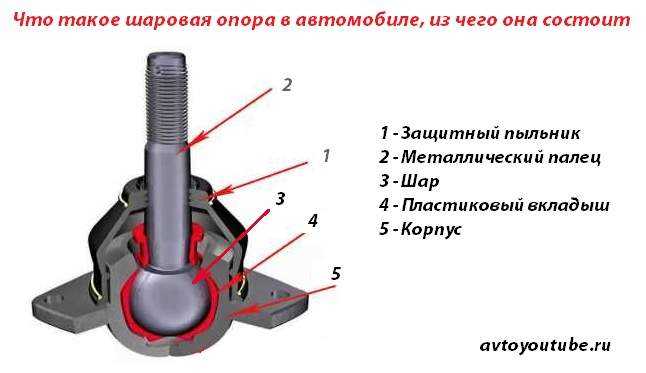

Рассмотрим конструкцию автомобильной шаровой опоры:

1. Пыльник – он защищает механизм от попадания в него пыли, грязи, воды и других дорожных предметов
2. Палец – металлический стержень, фиксирующий ступицу колеса к шарниру
3. Шар – он и палец единое целое. Позволяет колесу беспрепятственно перемещаться в нужном направлении. Шар свободно вращается в обойме вкладыша
4. Пластиковый вкладыш. Он «обволакивает» шар шарнира, фиксирует его, исключая люфт и свободное перемещение в корпусе опоры.
5. Корпус. В нем находится внутренняя часть конструкции: обойма с шаром. Эта часть шарнира крепится болтами к рычагу подвески.

Таким образом, шаровая опора закрепляется, «впрессовывается» пальцем (металлическим стержнем) в посадочное место поворотного кулака, фиксируется на нем шайбой или шплинтом, корпусом крепится к рычагу. Только благодаря ней держится колесо на подвеске в определенном положении, автомобиль может беспрепятственно преодолевать неровности дороги и одновременно поворачивать. Наглядно посмотреть, из чего устроен шаровой шарнир автомобиля и как он работает можно на видео.

Видео, что внутри шарового шарнира – разборка корпуса и обзор ее внутренних компонентов:

Ходовая

Пыльник ШРУСа

хорошие: Lemforder так себе: GKN-Sp > ( по отзывам Форумчан) Не хорошие: Sfec febi

Рабочий цилиндр сцепления

хорошие: Lucas TRW Не хорошие: Febi, Fenox

Сцепление

хорошие: Luk ( в оригинале чаще всего), Sachs, Valeo Не хорошие: Meyle и все остальное

ШРУС

хорошие: GKN-Spidan, Loebro, Metelli Не хорошие: Meyle, Patron, АСВА

Рулевая Рейка

Хорошее: Lucas/TRW, General ricambi, Quinton Hazell, ZF ( в оригинале), GKN-Spidan Неплохое: Lizarte, SIR, Flennor Плохое: Optimal, Mapco, Jp Group, Sasic, Wat, Triscan REmy

Подшипники ступицы

хорошие: SKF, FAG ( Германия), INA, SNR ( Франция) Не хорошие: Optimal, Ruville, Febi, Meyle.

Марки шаровых опор и срок службы

На мировом рынке работает множество производителей шаровых опор. Для ремонта мы используем только оригинальные запчасти проверенных брендов.

Для отечественных машин:

Детали с цельнокованым корпусом, покрытые желтым цинком. Широко используются для моделей машин российского автопрома ВАЗ (2107, 2109, 2110) и др. Полости деталей защищаются лабиринтной конструкцией. За длительное сохранение смазки отвечает специальный антифрикционный вкладыш. Шаровая поверхность обкатывается алмазными роликами, благодаря чему достигается точная форма. Срок службы — 75000 км.

БелМаг

Шаровые опоры этой марки представлены в нескольких сериях. Отлично подходят на Шевроле Ниву. Детали «Оригинал» отличаются бюджетной ценой и набором неплохих технических характеристик. При изготовлении серии «Комфорт» применяется пластичная смазка, антикоррозийное покрытие, обработка сфер пальца осуществляется по усовершенствованной технологии. Серия «Фаворит» известна сверхпрочной кованой оболочкой, улучшенными показателями эластичности и широкими возможностями работы в разных температурных режимах. Срок службы – 40000-70000 км (зависит от серии выпуска).

Шаровые опоры фирмы прошли испытания в суровых условиях езды по бездорожью. Они имеют уникальную конструкцию повышенной жесткости, защищающую их от повреждений при максимальных нагрузках. Срок службы – 60000 км.

Для иномарок:

Шаровые опоры, предназначенные для европейских авто. Их часто покупают для Ниссан Альмера, Форд Фокус и др. Изготавливаются путем цельнокованой технологии из качественных материалов. Рассчитаны на нагрузку до шести тонн. Во время производственного процесса деталей фирмы подвергается закалке шаровой палец, упрочняется внешний слой подшипника. Срок службы: 70000 км.

FENOX

Компания занимается производством штампованных, цельнокованых и закатных деталей, подходящих на Киа, Рено Меган и Логан. Их корпус способен выдерживать усиленные нагрузки на ходовку, возникающие при движении. Пыльники делаются из качественной эластичной резины. Срок службы – 60000 км.

LEMFORDER

Плюсы шаровых опор LEMFORDER: молекулярная обработка и подгонка шарового пальца, обработанные силиконом резиновые пыльники, хромирование, выполняемое с целью снижения трения. Эти запчасти можно смело устанавливать на элитные иномарки Пежо. Срок службы – 50000 км.

Особенности шаровых опор марки: кованый корпус, хромированный палец, специальный состав полимерного вкладыша. Такие характеристики позволят без проблем установить детали на машины Хонда, Фольксваген и др. Срок службы – 60000 км.

Положительными отзывами автолюбителей также отмечаются запчасти фирм DELPHI, MOOG, CTR.

Вид работ	Стоимость
Замена шаровой опоры	300 руб.
Замена рычага	1000 руб.
