Метки грм зм 409: устройство и расположение

Двигатель UAZ Patriot 2.7 ЗМЗ 409 (128 л.с.) характеристики, расход топлива

Это – лидер по надёжности, из всех ШТАТНО устанавливаемых цепей.

Втулочные цепи привода механизма газораспределения двигателяприменяются при относительно низких рабочих скоростях в условиях, где невозможно избежать загрязнения, пыли, влажности и иных воздействий окружающей среды. Такие цепи отличаются большей площадью шарнира по сравнению с роликовыми цепями, что достигается за счет большего диаметра валика и втулки при сохранении основных размеров цепи.Цепи приводные втулочные выпускаются по стандартам ГОСТ 13568-97, ISO 1395.

1 – внутреннее звено; 2 – наружное звено; 3 – соединительное звено

Цепь типа 2ПВ

1 – внутреннее звено; 2- наружное звено; 3 – соединительное звено; 4 – промежуточная пластина

Условное обозначение цепи ISO606 06В-2:

Основные отличия от штатного комплекта ЗМЗ:

406.3906625-14

Комплект предназначен для ремонта двигателя ЗМЗ-409.04, как альтернатива штатному комплекту ЗМЗ 406.3906625-01.

В комплекте имеются все необходимые прокладки.

Ремонтный комплект привода газораспределительного механизма СТАНДАРТ ЕВРО-2 предназначен для ремонта и модернизации штатного привода ГРМ установленного на двигателях ЗМЗ 405, 406, 409 и их модификациях.

406.3906625-04

Комплект предназначен для ремонта двигателя ЗМЗ-409.04, полностью взаимозаменяем со штатно установленным комплектом ЗМЗ 406.3906625-01.

406.3906625-06

Данный комплект ГРМ Евро-4 ЗПЦ «Идеальная фаза» от – это копия комплекта, устанавливаемого в двигатели при серийной сборке на заводе изготовителе двигателей.В придают значение устранению радиального биения впадин зубьев звёздочек, особенно “малой” звёздочки блока звёздочек промежуточного вала.

Пошаговый ремонт. Установка по меткам 8:45. Замена цепей, звёзд, гидронатяжителей, сальника, помпы и остального.

Процесс сборки механизма осуществляется в порядке оборотном снятию. При всем этом установка шестерни коленчатого вала предполагает проведение операции по ее напрессовыванию. Вал при всем этом следует установить таким макаром, чтоб метка на шестерне коленвала совпадала с меткой на блоке цилиндров. На фото ниже данные метки обозначены номером 1 и 4 соответственно.

Позже осуществляется установка успокоителя цепи и надевание цепи на шестерню коленвала. Перед установкой цепи следует кропотливо смазать ее моторным маслом.

Подводя результат, надо отметить, что поменять элементы ГРМ на джипе УАЗ Патриот можно на дому только если у вас имеюся свободное время, возможность и способности ремонтирования авто. На 100 работы выполнят еще резвее, и движок работает, надежно.

Вам все еще кажется что диагностика авто это сложно?

Если вы заинтересовались этим вопросом, означает у вас бывают энтузиазм сделать что-то самому в машине и реально сэкономить, поскольку для вас уже знакомо что:

И вы естественно утомились выкидывать средства на ветер, а что же на самом деле чтоб кататься по 100 повсевременно не бывает и речи, тогда для вас нужен обычной АВТОСКАНЕР ELM327, который подключается к хоть какому авто и через обыденный телефон вы всегда отыщите делему, погасите CHECK и хорошо сэкономите.

Почему важна замена?

Ремень ГРМ на внедорожнике УАЗ Патриот дизель Ивеко надо заменять на новый, так как несвоевременная его замена может привести к порыву изделия на ходу, что чревато серьезными последствиями.

Кроме того, со временем ремень ГРМ растягивается, оседает, что приводит к несогласованности в работе двигателя, ухудшению характеристик и т.п. Чтобы избавиться от этой проблемы, потребуется периодически натягивать изделие, а когда это сделать уже невозможно – менять его.

Снятие с авто

Замена натяжного элемента ГРМ на внедорожнике УАЗ Патриот Ивеко не представляет собой сверхъестественных трудностей и может быть выполнена в домашних условиях. Но при этом необходимо знать последовательность выполнения процедуры и некоторые важные нюансы, о которых поведает данный материал.

Итак, для начала потребуется убедиться в наличии следующего материала:

набор инструментов;
отвертка;
натяжные ролики, которые лучше приобрести заблаговременно, потому, как может понадобиться смена старых;

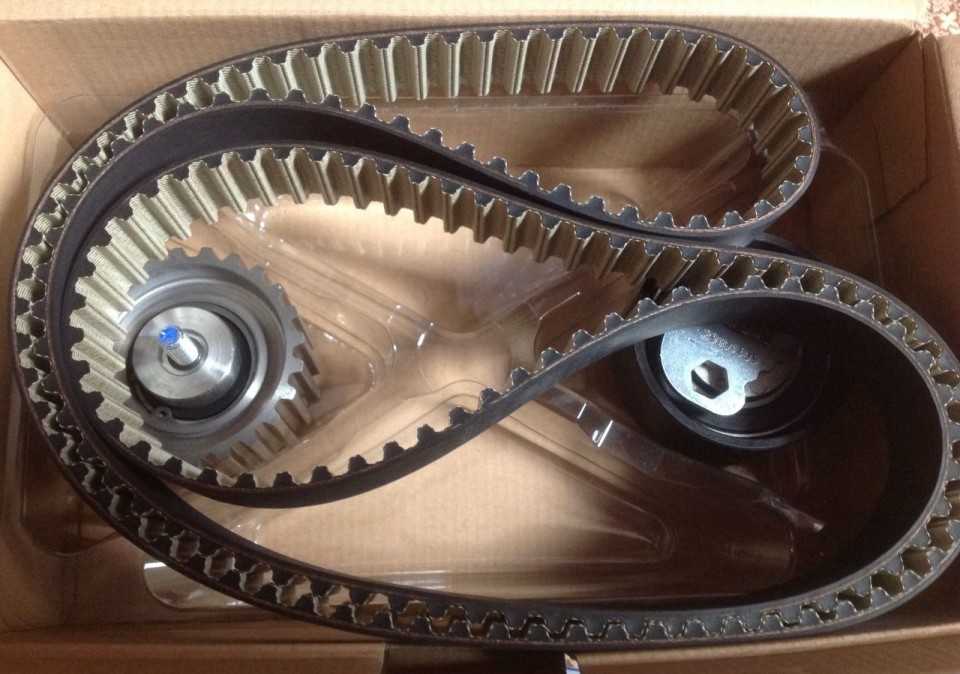

новый ремень, который лучше приобрести фирменный, чем китайского производства.

После того, как в наличии имеется данный материал, можно приступать к смене натяжного элемента ГРМ:

https://youtube.com/watch?v=TYa6pdFx4SQ

Первоначально извлекается ремень привода генератора и компрессора кондиционера.
Отвинчиваются крепления корпуса генератора, после чего его следует отвернуть в сторону, чтобы он не мешал дальнейшим действиям.
Отвинчивается крыльчатка с мотора вентилятора и совместно извлекается диффузор.
Под коллектором расположена контргайка, которую необходимо вывинтить, чтобы увести в сторону привод вентилятора.
Извлекаются ролики: натяжной и обводной.
Теперь можно извлечь натяжитель.
На шкиве коленвала находится четыре болта, которые нужно выкрутить, чтобы снять изделие.
Теперь извлекается с газораспределительного механизма крышка.
Дальнейшие процедуры предусматривают внимательность мастера, так как необходимо осуществить вращение коленвала до момента, пока метка на нем не примет положение равное стрелкам на часах – 9.00. При этом на распределительном валу метка должна принять положение на 12 часов.
В таком положении фиксируются коленчатый и распределительный валы. Для этого необходимо удалить пробку, а в отверстие вставить длинную отвертку. Таким образом, фиксируется коленвал.
Для фиксации распределительного вала можно взять сверло диаметром 8 мм и вставить его в отверстие на шкиве, как показано на фото ниже.
Отвинчивается болт с натяжителя ремня и удаляется.
Теперь элемент можно удалить. Если он был поврежден и самостоятельно удален со шкивов, тогда все вышеперечисленные процедуры выполняются аналогично.

Установка нового ремня

Дальнейшие процедуры предусматривают установку ремня ГРМ на внедорожник УАЗ Патриот с дизельным двигателем Ивеко:

Осуществляется установка нового ремня, но при этом важно учитывать совпадение меток на коленвале и распредвале (см. пункт №9). Фиксируется натяжитель, показанный на фото ниже.
Перед окончательной установкой ремня необходимо проверить исправность роликов

При необходимости их необходимо заменить. Как осуществляется их замена, можно узнать из соответствующего материала. После замены роликов (перед их установкой) необходимо смазать их солидолом. Осуществляется монтаж ремня на все шкивы и ролики. Последним элементом, на который рекомендуется надеть изделие является шкив помпы, так как он гладкий и на него проще всего натянуть элемент.

Фиксируется натяжитель, показанный на фото ниже.
Перед окончательной установкой ремня необходимо проверить исправность роликов. При необходимости их необходимо заменить. Как осуществляется их замена, можно узнать из соответствующего материала. После замены роликов (перед их установкой) необходимо смазать их солидолом. Осуществляется монтаж ремня на все шкивы и ролики. Последним элементом, на который рекомендуется надеть изделие является шкив помпы, так как он гладкий и на него проще всего натянуть элемент.

На этом замена старого натяжного элемента ГРМ на внедорожнике УАЗ Патриот с дизельным мотором Ивеко завершена. Вся процедура занимает по времени не более часа, а при выполнении процедуры повторно и того меньше.

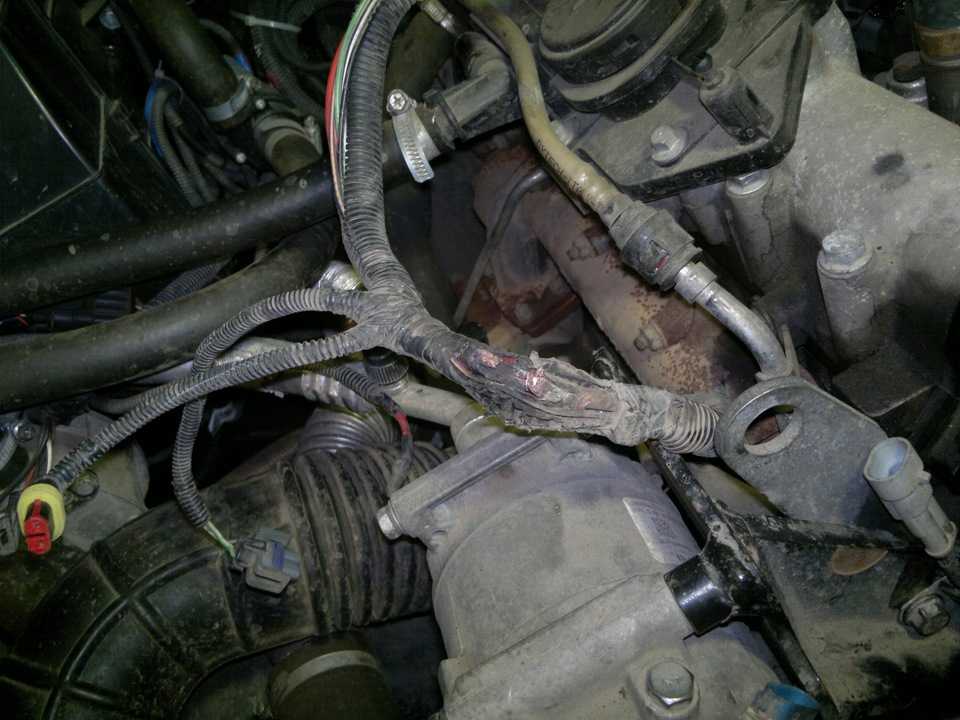

Провод во избежание плавления о коллектор рекомендуется зафиксировать с помощью пластиковых стяжек.

На этом процесс замены ремня ГРМ на внедорожнике УАЗ Патриот с дизельным двигателем завершена. В завершение стоит отметить, что лучше периодически осуществлять замену устройства, нежели устранять поломку в дороге. Удачных ремонтных работ!

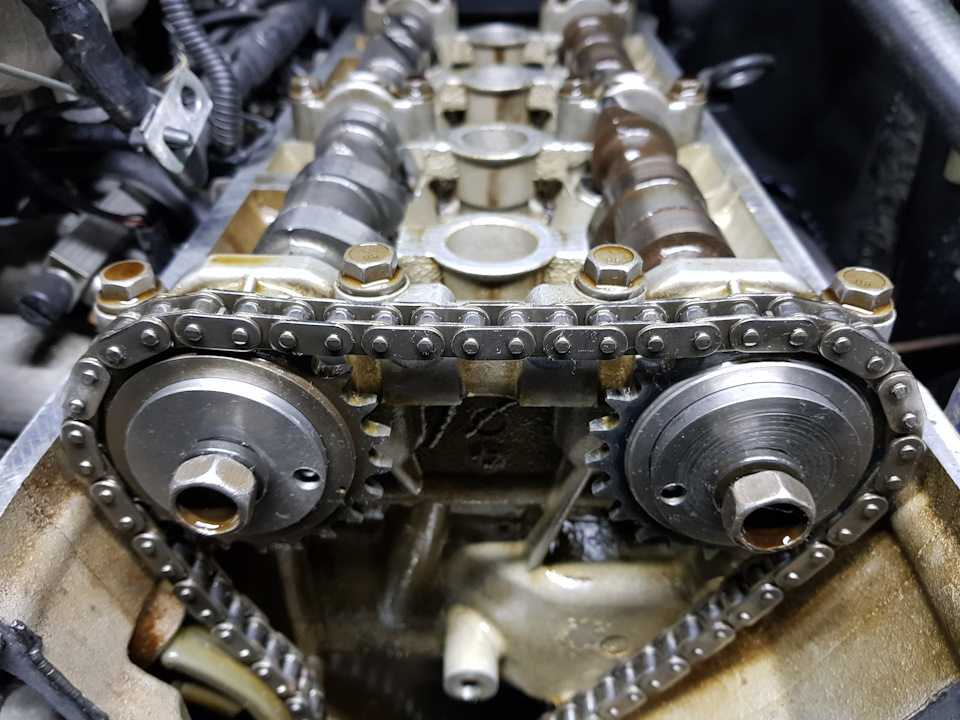

Как устроен ГРМ Патриота

ГРМ ЗМЗ-409 состоит из элементов:

шестеренка коленвала;
башмак натяжения цепи из пластика;
гидравлический натяжитель;
«верхняя» цепь;
ведомая шестеренка промвала;
малая ведущая шестеренка промвала;
опора болта башмака;
второй башмак натяжения;
второй гидравлический натяжитель;
шайба подавителя шума;
«нижняя» цепь;
спецметка на зубчатом колесе;
штифт;
«звездочка» впускных клапанов на распредвале;
верхний «успокоитель»;
«звездочка» выпускных клапанов распредвала;
вторая метка на зубчатом колесе;
средний и нижний «успокоители»;
M1, M2 – наглядные метки на блоке цилиндров.

Это может вас заинтересовать: регулировка клапанов уаз 421 двигатель

Как устроен ГРМ «Патриота»

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели». Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна. Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

Эти крышки обрабатываются вместе с ГБЦ, поэтому поставить их с другой машины не выйдет, не меняя при этом ГБЦ.

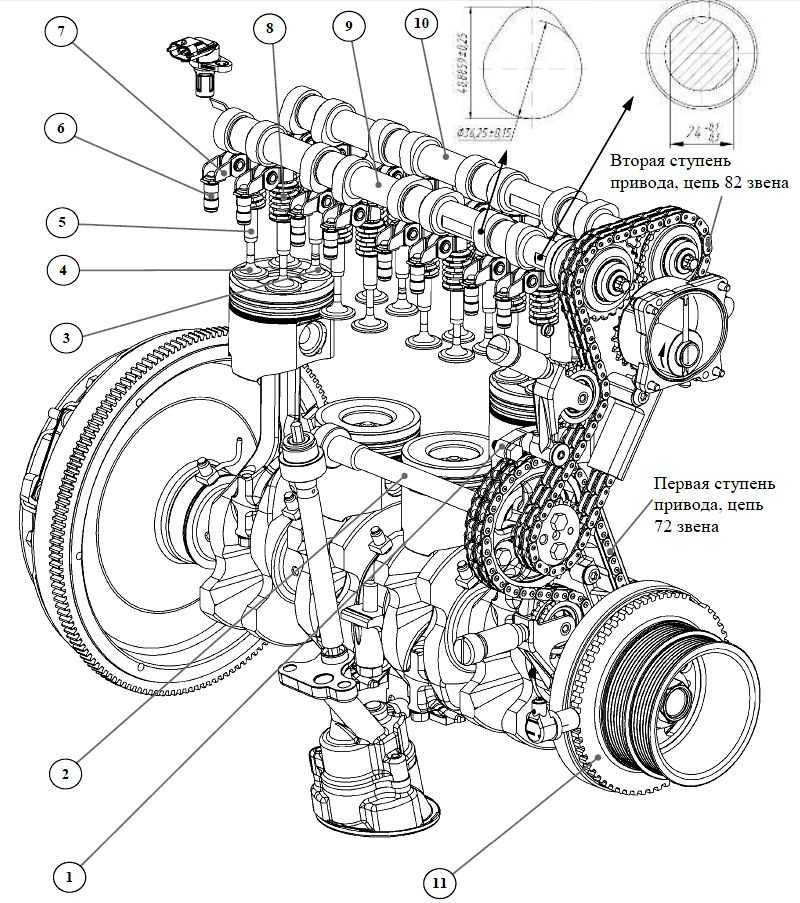

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей. Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

Шестерня коленвала;
Пластиковый башмак натяжения цепи;
Гидронатяжитель;
Так называемая «верхняя» цепь;
Большая ведомая шестерня промвала;
Маленькая ведущая шестерня промвала;
Опора болта башмака;
Еще один башмак для натяжки цепи;
Еще один гидронатяжитель;
Шумоподавительная шайба;
«Нижняя» цепь;
Специальная метка на корпусе зубчатого колеса;
Штифт;
Звезда распредвала впускных клапанов;
«Успокоитель» цепи верхний;
Звезда распредвала выпускных клапанов;
Штифт;
Еще одна метка на корпусе зубчатого колеса;
Верхняя плоскость ГБЦ;
Средний «успокоитель» цепи;
Нижний «успокоитель» цепи;
M1, M2 — метки на корпусе блока цилиндров.

Сборка механизма ГРМ и установка цепей ГРМ УАЗ Патриот (рекомендуемый моменты затяжки и натяга)

Если снимали шестерню с коленчатого вала, напрессуйте ее на коленчатый вал, установите уплотнительное кольцо и втулку.Поверните коленчатый вал так, чтобы метка 1 на шестерне коленчатого вала совпала с меткой 2 на блоке цилиндров. При этом поршень 1-го цилиндра займет положение ВМТ. Установите успокоитель цепи 4, не затягивая болты 3 крепления успокоителя. Наденьте цепь 5 на шестерню коленчатого вала, предварительно смазав ее моторным маслом.

Наденьте цепь на ведомую шестерню 1 и установите шестерню на промежуточный вал 2 так, чтобы установочный штифт шестерни вошел в отверстие промежуточного вала. При этом метка 4 на шестерне должна совпасть с меткой 5 на блоке цилиндров, а ветвь цепи, проходящая через успокоитель 3, должна быть натянута.

Установите ведущую шестерню промежуточного вала так, чтобы ее установочный штифт вошел в отверстие на ведомой шестерне. Вверните два болта крепления шестерен промежуточного вала, подложив под них стопорную пластину. Затяните болты моментом 22–25 Н•м (2,2–2,5 кгс•м) и зафиксируйте их, загнув края стопорной пластины на грани головок болтов. Нажав на рычаг натяжителя, натяните цепь и проверьте совпадение меток на шестернях и блоке цилиндров.

Затяните болты крепления успокоителя цепи.

Смажьте верхнюю цепь моторным маслом и затем наденьте ее на ведущую шестерню промежуточного вала, пропустив в отверстие в головке блока цилиндров. Наденьте цепь на шестерню 2 и, слегка повернув выпускной распределительный вал по часовой стрелке, установите на него шестерню 2 с надетой на нее цепью. Штифт 8 распределительного вала должен войти в отверстие шестерни. Вверните болт 1. Поворачивайте распределительный вал ключом за четырехгранник на распределительном валу. Затем, слегка повернув распределительный вал против часовой стрелки, натяните цепь. Промежуточный и коленчатый валы при этом поворачиваться не должны. Метка А должна совпасть с верхней поверхностью головки блока цилиндра. Выверните болт 6 и снимите шестерню 4 с впускного распределительного вала. Наденьте на шестерню 4 цепь и установите шестерню 4 с цепью на распределительный вал, слегка повернув распределительный вал по часовой стрелке. Штифт 5 распределительного вала должен войти в отверстие шестерни. Слегка повернув распределительный вал против часовой стрелки, натяните цепь. Метка А на шестерне 4 должна совпасть с верхней поверхностью головки блока цилиндров. Остальные валы при этом поворачиваться не должны. Вверните болт 6. Затяните болты 1 и 6 моментом 46–74 Н•м (4,6–7,4 кгс•м), удерживая распределительные валы от поворота ключом за четырехгранники. Установите успокоитель 3, протолкнув его в отверстие в головке блока. Установите успокоитель 7.Установите обратно крышку цепи и водяной помпу. Намажьте на уплотнительные поверхности крышки и блока цилиндров и головки блока, тонкий слой герметика. Крышку устанавливайте на место аккуратно, чтобы не повредить сальник.Установите гидронатяжители верхней и нижней цепей, см. «Сборка («зарядка») и установка гидронатяжителей цепей» . Установите шкив коленчатого вала. Вверните болт крепления шкива коленчатого вала, затем, включив пятую передачу и затормозив автомобиль стояночным тормозом, затяните болт моментом 104–128 Н•м (10,4–12,8 кгс•м), удерживая коленчатый вал от проворачивания. При затяжке храповика шкив напрессовывается на коленчатый вал. Проверните за храповик коленчатый вал на два оборота и установите в положение ВМТ поршень 1-го цилиндра (см. операцию 3). Проверьте совпадение меток. Установите переднюю крышку головки блока цилиндров, предварительно нанесите на поверхность крышки, прилегающую к головке блока, слой герметика «Гермесил». Затяните болты крепления крышки моментом 12–18 Н•м (1,2–1,8 кгс•м).Установите крышку головки блока цилиндров. Затяните болты крепления крышки моментом 6,0–12 Н•м (0,6–1,2 кгс•м). Подсоедините шланг и трубку вентиляции картера к штуцерам на крышке клапанов, а провода к катушкам зажигания. Наденьте наконечники высоковольтных проводов на свечи зажигания.

Установите снятые ранее ремни и радиатор системы охлаждения.

Процедура замены цепи ГРМ на ЗМЗ 409: пошаговая инструкция

Алгоритм замены цепи ГРМ на крупногабаритной технике требует определенного набора инструментов и сноровки, однако при правильном выполнении инструкции по ремонту не должен предоставить трудностей даже у не квалифицированных механиков. Процедура замены цепи газораспределительного механизма на ЗМЗ 409 осуществляется по следующему сценарию:

В первую очередь требуется отключить аккумулятор и дождаться полного остывания двигателя – в противном случае при ремонте автомобиля возможно серьезное снижение эксплуатационного ресурса основных комплектующих электрики и систем ДВС;
Далее полностью демонтируем радиатор охлаждения и снимаем ремни насоса привода гидроусилителя рулевой рейки, а также генератора и помпы;
Затем ослабляем напряжение на фиксирующем хомуте приводного шланга и демонтируем патрубок со штуцера и системы охлаждения;
Теперь приступаем к демонтажу головки блока цилиндров. Отворачиваем 4 крепежных болта и демонтируем переднюю крышку блока вместе с муфтами приводов вентилятора и непосредственно самим вентилятором охлаждения;
Далее требуется извлечь водяной насос и датчик синхронизации, который служит для сообщения частоты вращения коленвала двигателя;
Затем необходимо снять крепления и демонтировать шкив коленвала силового агрегата, а также масляный картер, после чего приступаем ко снятию крышки гидро натяжителя. Деталь извлекается с двигателя после предварительного раскручивания 2 длинных болтов, демонтируется крышка гидро натяжителя вместе с прокладками, после извлечения также необходимо достать сам гидро натяжитель.

После демонтажа гидро натяжителя требуется отвинтить 7 фиксирующих болтов с крышки цепи и излечить саму цепь. При этом требуется помнить, что под крышкой находится передний сальник коленчатого вала, который при демонтаже элемента можно легко повредить, что дополнительно увеличит сложность и затраты на ремонт;
После завершения подготовительных работ можно приступать ко снятию цепи газораспределительного механизма. Для этого требуется открутить болт натяжителя цепи и демонтировать саму деталь в сборе со звездочкой. Аналогичная процедура проводиться с натяжителем в нижней части картера;
Далее откручиваем еще 2 фиксирующих болта и извлекаем пластмассовый успокоитель цепи. В большинстве случаев при замене цепи ГРМ меняется и успокоитель, который к этому времени уже изрядно стачивается;
Теперь требуется демонтировать шестерни с распредвалов на двигателе. Для осуществления данного процедуры могут потребоваться специализированные съемники, которые позволяет без повреждений снять шестерни с пазов и предотвратить проворачивание самих распредвалов. Без использования съемников шестерни также можно демонтировать, однако в данном случае придется заново выставлять и синхронизировать положение распредвалов, что существенно увеличить время ремонта;

В завершение процедуры остается только снять цепь с оставшихся шестерней и валиков, а также при необходимости очистить пространство картера от обломков зубьев шестерней.

Процедура установки цени газораспределительного механизма на ЗМЗ 409 осуществляется строго в обратной последовательности по данной инструкции. Во время сборки двигателя рекомендуется также заменить при необходимости все фрикционные элементы, прокладки, а также шестерни, имеющие сколы на зубьях. Помните, своевременная замена цепи газораспределительного механизма является надежной страховкой от дорогостоящих поломок силового агрегата!

Сигналы к замене

Со временем шарнирные соединения цепи изнашиваются, и она растягивается. Менять цепь нужно в том случае, когда регулировать ее натяжку ужу не представляется возможным, когда наметилось несовпадение меток на валах. Если на цепи появились сколы или какие-либо другие повреждения, это тоже означает, что расходник свое отслужил, и пора заменить его на новый. При растянувшейся цепи движок работает неровно, постоянно слышен скрежет. В этом случае машина уже не будет заводиться с первого раза. Также растянутая цепь служит причиной того, что авто начинает “съедать” больше топлива. Растянутая цепь может проскакивать по звездочке. В конце концов, она может просто оборваться, а это станет причиной того, что поршня ударят по клапанам. Последние от этого погнутся, и машине потребуется давать капитальный ремонт.

Цепь, конечно, несколько практичнее ремня, но и ее ресурс когда-то вырабатывается, и она требует замены. Если вы решили, что данную процедуру будете проводить самостоятельно, тогда в точности следуйте представленной ниже инструкции, и у вас все обязательно получится.

Что потребуется для работы

Перед заменой, потребуется провести необходимые подготовительные работы. В частности, должен быть обеспечен удобный доступ к двигателю с разных сторон, так как потребуется провести достаточно большой объем манипуляций. Необходимо заранее подготовить инструменты для работы, среди которых:

Комплект гаечных ключей до 17 размера;
Трещотка с насадками 12-14;
Шестигранник на 6 мм;
Стандартный ударный инструмент для слесарных работ.

Обратите внимание, что потребуется специальное приспособление для выставления фазового положения газораспределителя. Также потребуются невысокие, но объемные емкости для слива технических жидкостей

5.6. Проверка и корректировка фаз газораспределения двигателя ЗМЗ – 409.10.

Если при корректировке фаз газораспределения требуется повернуть распределительный вал (валы) по ходу его (их) вращения (по часовой стрелке), то звездочку (звездочки) необходимо устанавливать на одно из дополнительных отверстий с плюсовым смещением, расположенное справа от заводского отверстия, если — против часовой стрелки, то звездочку (звездочки) устанавливать на одно из отверстий с минусовым смещением, расположенное слева от заводского отверстия. Выбор отверстия на звездочке, с необходимой величиной смещения, производится в зависимости от величины отклонения углового положения кулачка от номинального значения. При установке звездочки на дополнительное отверстие заводская установочная метка 1 на звездочке не будет совпадать с верхней плоскостью головки цилиндров. В качестве примера рассмотрим корректировку фаз газораспределения при показаниях стрелки шаблона 23° для кулачка впускного клапана и 16° для кулачка выпускного клапана. Данные значения углов превышают номинальные значения для впускного и выпускного кулачков на 3°, что больше допустимого отклонения ±2°. При данных показаниях углового положения кулачков и, учитывая, что при работе двигателя распределительные валы вращаются по часовой стрелке, наблюдая со стороны шкива коленчатого вала, начало открытия впускных и выпускных клапанов будет происходить с некоторым опережением от заводских значений фаз газораспределения. Для корректировки фаз, в этом случае,необходимо повернуть распределительные валы против часовой стрелки и при установке звездочек использовать дополнительное отверстие с минусовым угловым смещением, с величиной смещения 2°30′(первое отверстие, расположенное слева от заводского отверстия). Далее работу продолжить в следующей последовательности: 1. Провернуть ключом на «27» и установить распределительный вал выпускных клапанов так, чтобы стрелка шаблона находилась напротив метки транспортира 19°. 2. Накинуть цепь на звездочку и сориентировать ее первое дополнительное отверстие, расположенное слева от заводского отверстия, так, чтобы оно находилось перед штифтом распределительного вала, а ведущая ветвь цепи (в районе среднего успокоителя) была натянута. Для установки звездочки на фланец и штифт распределительного вала слегка повернуть распределительный вал ключом за четырехгранник по часовой стрелке. После установки звездочки поворотом распределительного вала против часовой стрелки натянуть ведущую ветвь цепи, при этом стрелка шаблона, установленного на кулачок, должна показывать 19°±2°. 3. Установить распределительный вал впускных клапанов так, чтобы стрелка шаблона находилась напротив метки транспортира 20°. 4. Установить звездочку на распределительный вал впускных клапанов так же, как звездочку распределительного вала выпускных клапанов, использую то же дополнительное отверстие. При этом при натянутой ведущей ветви цепи (в районе верхнего успокоителя) стрелка шаблона, установленного на кулачок, должна показывать 20°±2°. 5. Предварительно завернуть болты крепления звездочек (ключ «12»). 6. Разобрать и собрать («зарядить») гидронатяжитель, установить его в отверстие головки цилиндров, закрыть крышкой. 7. Нажав отверткой на плунжер гидронатяжителя со стороны пяты рычага натяжного устройства, привести гидронатяжитель в рабочее состояние («разрядить»). 8. Проверить правильность установки фаз газораспределения, повернув коленчатый вал по ходу вращения на два оборота и совместив метки на шкиве-демпфере и крышке цепи. Проверку произвести с помощью транспортира и шаблона кулачка, как описано выше. Стрелка шаблона, установленного на впускном кулачке, должна показывать 20°±2°, а на выпускном кулачке-19°±2°. Если это условие не выдерживается, необходимо повторить установку фаз газораспределения. 9. Завернуть и затянуть болты крепления звездочек распредвалов окончательно моментом 5,6 — 6,2 кгс·м. 10. Установить верхний и средний успокоители цепи, завернув и затянув болты крепления моментом 2,0 — 2,5 кгс·м (ключ «6» для болтов с шестигранным углублением под ключ, ключ динамометрический с головкой «6»). 11. Произвести дальнейшую сборку двигателя в обратном порядке.

Процесс разборки.

Описание может отличаться в зависимости от степени тюнинга и колхозинга вашего УАЗ Патриот))), описание дано для стока.

Снимаем накладку радиатора пластиковую.
Откручиваем вискомуфту. Ниже видео рекомендация.
Откручиваем дефлектор радиатора.
Снимаем ремень
Откручиваем ролики, натяжной и обводные. Проводим ревизию, дефекуем, при необходимости и наличии возможностей реанимируем.

Сборка

Сборка проводится в обратном разборке порядке.

Проверяем правильность установки ремня.

Собственно на этом все ниже если интересно мое видео на эту тему.

Источник

УАЗ Patriot › Бортжурнал › Замена цепи ГРМ ЗМЗ-409. часть 1. Разборка.

На пробеге в 33 т.км. родная зубчато-пластинчатая цепь стала нескромно намекать на необходимость замены дизельным рокотом при прогретом двигателе. Ездить на машине с перспективой обрыва цепи в любой момент совсем неинтересно. Нужно менять! Куплен комплект с фазометром от Прогресс ЕВРО-4 них же в интернет магазине. Магазину респект кстати, общаются хорошо, отправляют быстро, мне отправили в тот же день после оплаты и дали трек номер для отслеживания посылки. Через 8 дней почта России привезла посылку. Получил, всё добротно упаковано в красивые коробочки. Шестерни завернуты в промасленную бумагу, на вид выглядят хорошо сделанными, не полированные конечно, но забоин и заусенцев на поверхностях я не увидел. Как известно зубчато-пластинчатые цепи ЕВРО-4 для двигателя ЗМЗ-409 длиной 104 звена верхняя и 82 звена нижняя. Каждая цепь в свой коробочке, на наклейке информация о цепи надпись made in Chezh Republic. Ок. Вскрываем коробки. Длинная цепь в запаянном пакетике, а пакетик с короткой цепью аккуратно отрезан, как будто цепь в кустарных условиях укорачивают и лепят на коробку нужную наклейку. Печально это всё товарищи… Внимательно просмотрел стыки звеньев короткой цепи, чтобы найти место незаводского соединения, но так и не нашёл. Цепи на вид очень добротно выглядят. Погуглил на просторах Драйва и приступил к разборке двигателя. Перед началом работ необходимо слить масло из двигателя и антифриз, не забывая открутить пробку для слива ОЖ на блоке цилиндров под выпускным коллектором. Если забыть о ней то при демонтаже помпы ОЖ потечет антифриз в поддон. Ещё желательно снять клемму с аккумулятора, я этого не делал, поэтому при обратной сборке как истинный электрик устроил небольшой фейерверк))) После снятия крышки клапанов можно померить фазы на впуске и выпуске. В моем случае цифры следующие: впуск — 14 градусов, выпуск 23 градуса. До того как приступить к демонтажу передней крышки двигателя за которой и спрятан объект замены, снять нужно не просто много, а прямо дофигища: Раз — по часовой стрелке (там левая резьба) отстучать и открутить вискомуфту с вентилятором. Два — открутить диффузор вентилятора и вытащить вместе с вентилятором. Вытаскивать диффузор вентилятора нужно аккуратно, стараясь не зацепить как я и не порвать нежные трубочки радиатора

Три — ключом на 15 вращая по часовой стрелке за болт крепления натяжного ролика ослабить натяжку и снять ремень привода навесных агрегатов. Четыре — снять натяжной ролик с механизмом натяжения в сборе (нужен шестигранник), снять обводные ролики. Пять — Снять опору обводного ролика. Шесть — предварительно изматерившись, для удобства работы снять воздушный фильтр вместе с резиновым патрубком к дросселю. Семь — снять насос ГУРа вместе с креплением не отцепляя от шлангов и отодвинуть в сторонку. Восемь — Во избежание повреждений снять радиатор, а также верхний и нижний патрубки от двигателя к нему. Заодно для простора и расширительный бачок снять. После демонтажа радиатора, висящий вместе с ним на общих кронштейнах радиатор кондиционера повисает почти на одних подводящих трубках, поэтому фиксируем его пластиковыми стяжками к телевизору. Девять — открутить шкив вискомуфты и шкив помпы ОЖ. Десять — при помощи хорошего крепкого съемника шкивов, снять передний шкив-демпфер коленвала. Есть особенности этого процесса, я пытался застопорить коленвал включением пятой передачи, но безуспешно. При таком способе жесткой фиксации нет, а постепенно за полоборота нарастает усилие проворачивания КВ вплоть до остановки. Из-за этого получается, что при каждом движении центральный болт съёмника проворачивается в резьбе всего на 10-20 градусов — очень муторно. Я вышел из этой ситуации уперев головку на 14 одним краем в кронштейн датчика положения коленвала, а другим краем в основание первого после пустого промежутка зуба на шкиве. Очень боялся, что отломаю кронштейн или зуб на шкиве, настолько велико было усилие с которым слезал шкив, но всё обошлось к счастью.

Замена цепи ГРМ на УАЗ Патриот: особенности, неисправности

Цепь ГРМ ЗМЗ-406,409 и звездочки собираются в строго определенной последовательности:

Первую звездочку надо поставить на колено вал. Сначала ставим звездочку коленчатого вала и промежуточного вала, ведомый и ведущий. Звездочка коленчатого вала должна ставиться по метке. Она должна смотреть наружу и совпадать с отверстием на двигателе.
Вторую звездочку ставим на прод вал. Ставим звездочки на промежуточный вал, надеваем сразу цепь и ставим соответственно по меткам. При установке цепь с правой стороны должна быть натянута, а слева свободной. Чтобы поставить ночной рычаг, надо привязать нитку.
Одновременно с успокоителем натягивается цепь
Устанавливаем нижний натяжной ролик. Затем ставим нижний гидронатяжитель обязательно внутрь ставим прокладку, которая будет играть роль шумогасителя. Затем забиваем флянец.
Ставим верхнюю цепь с натяжными роликами. Устанавливаем верхнюю цепь при этом не забываем проверять нижние метки грм змз на распределительном валу 406 двигателя. Они не должны уйти. Метки грм змз 406 на инжекторе совмещаются идентично.
Ставим верхний натяжной ролик.После того кого, как затянули все болты устанавливаем верхний натяжной рычаг, который также затягиваем.
Ставим цепь на пром вал и можно закрывать лобовую крышку. После этого сразу ставим помпу и крепим ее пока на два болта. Пока крышка сбоку открыта снимаем масляный фильтр и меняем его на новый.
Устанавливаем нижний и верхний успокоитель.

Ставим верхний гидронатяжитель цепи и устанавливаем в рабочее положение с помощью нажатия отвертки до щелчка.

Проверка ГРМ

Делаем последнюю проверку: колен вал проворачиваем на два оборота, распределительный вал на один оборот. При этом сразу проверяем метки грм змз 409 внизу и с помощью штангельциркуля проверяем метки вверху. После всех проверок собираем дальше, закрываем лобовую крышку.

Затем как все собрали делаем первый запуск. Если все работает нормально, панель приборов не выдает ошибок, значит все хорошо. Автомобиль уаз патриот 409 готов к эксплуатации. Замена цепи грм на уаз патриот не требует дополнительных навыков.

После установки цепи ГРМ змз 409 делаем зачистку всех привал очных поверхностей. Затем обезжириваем все от масла.Затем всю крышку проходим герметиком и ставим ее обратно на свое место. Самое сложное поставить обратно шкиф колено вала.

Особенность замены ГРМ

Одна из особенностей замены ГРМ двигателя 409 инжектор, заключается в том, чтобы снять переднюю крышку двигателя. Для этого надо снять кронштейн, на который крепится генератор и кондиционер.

Для того, чтобы снять крепеж, необходимо открутить подушку правого крепления двигателя. До этого надо снять штаны глушителя, крышку защиты моховика. Только после этого можно будет снять поддон.

Собирается все в обратной последовательности.

УАЗ Патриот перечень неисправностей при замене ГРМ

Гидронатяжители цепи при запуске двигателя, натягивают цепь не сразу.Во время запуска был грохот. Потом при движении на машине несколько км, грохот пропадал.
Треснул успокоитель.На ходу слышен неприятный шум пластика о железо.
Треснул распределительный вал.Достаточно не типичная проблема для УАЗ Патриот. Скорее всего брак с завода при отливке или вытачивании распределительного вала.
Отломленная звезда на распределительном вале. Эта неисправность тоже редкая и может быть связана с заводским браком.

Для того, чтобы избежать всех перечисленных проблем самое главное поменять однорядную цепь на двухрядную.

Достаточно ли крепко цепь держит газораспределительный механизм и крепко он держится, относительно колен вала. Цепь проскакивает, не держат натяжители, их необходимо менять. При этом детали покупать у официальных дилеров.
