Предохранители на порш кайен: где находятся, замена

Выберете модификацию т/с для поиска блок предохранителей

Двигатель: объем — 3.2 л., мощность — 241 л.с., тип — бензиновый, модель — M02.2Y. Привод: полный. Год выпуска: 2003-2007

Двигатель: объем — 3.2 л., мощность — 250 л.с., тип — бензиновый, модель — M02.2Y. Привод: полный. Год выпуска: 2003-2007

Двигатель: объем — 3.6 л., мощность — 290 л.с., тип — бензиновый, модель — M 55.01. Привод: полный. Год выпуска: 2007-2010

Двигатель: объем — 4.5 л., мощность — 250 л.с., тип — бензиновый. Привод: полный. Год выпуска: 2002-2006

Двигатель: объем — 4.5 л., мощность — 340 л.с., тип — бензиновый, модель — M 48.00. Привод: полный. Год выпуска: 2002-2007

Двигатель: объем — 4.5 л., мощность — 450 л.с., тип — бензиновый, модель — M 48.50. Привод: полный. Год выпуска: 2002-2007

Двигатель: объем — 4.5 л., мощность — 500 л.с., тип — бензиновый, модель — M 48.50S. Привод: полный. Год выпуска: 2004-2007

Двигатель: объем — 4.5 л., мощность — 521 л.с., тип — бензиновый. Привод: полный. Год выпуска: 2006-2007

Двигатель: объем — 4.8 л., мощность — 507 л.с., тип — бензиновый, модель — M 48.51. Привод: полный. Год выпуска: 2007-2009

Двигатель: объем — 4.8 л., мощность — 385 л.с., тип — бензиновый, модель — M 48.01. Привод: полный. Год выпуска: 2007-2010

Двигатель: объем — 4.8 л., мощность — 405 л.с., тип — бензиновый, модель — M 48.01. Привод: полный. Год выпуска: 2007-2010

Двигатель: объем — 4.8 л., мощность — 500 л.с., тип — бензиновый, модель — M 48.51. Привод: полный. Год выпуска: 2007-2010

Двигатель: объем — 4.8 л., мощность — 540 л.с., тип — бензиновый. Привод: полный. Год выпуска: 2007-2010

Двигатель: объем — 4.8 л., мощность — 550 л.с., тип — бензиновый. Привод: полный. Год выпуска: 2008-2010

Двигатель: объем — 3 л., мощность — 240 л.с., тип — дизель, модель — M 05.9D. Привод: полный. Год выпуска: 2009-2010

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

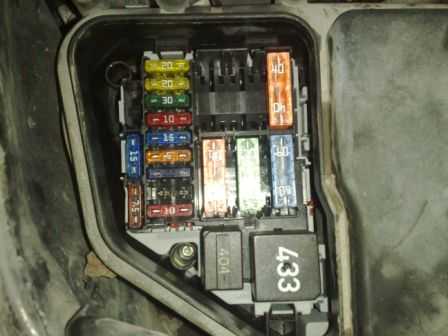

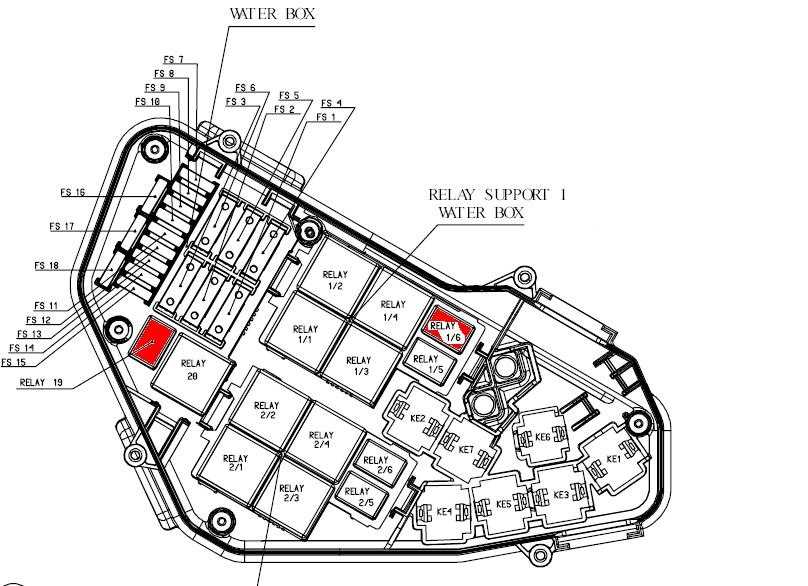

Блок предохранителей в моторном отсеке

Блок предохранителей расположен под пластиковой панелью.

Назначение предохранителей в моторном отсеке

№	Описание	Амперометрическое отношение
1	Двигатели V6 / V8: реле стартера	40
2	Дизельные двигатели (2017): выключатель питания	30
3	Двигатели V6/V8 (2011-2012): реле SLP 2013-2017: Насос вторичного воздуха (Cayenne S, S E-Hybrid, GTS, Turbo, Turbo S)	40
4	Гибридные двигатели: реле вакуумного насоса	30
5	–	–
6	–	–
7	Двигатели V8: катушки зажигания Дизельные двигатели: клапаны высокого давления, насосы высокого давления Двигатели V6: катушки зажигания	15/20
8	Двигатель V8: сливной клапан бака, клапан гидроусилителя, управляющий клапан, отводной клапан впускной трубы Двигатели V6: сливной клапан бака, электропневматический преобразователь, обезжириватель картера, управляющий клапан, реле насоса вторичного воздуха, акустический датчик Гибридные двигатели: водяной насос бустерный воздухоохладитель	15/10
9	Двигатели V8: блок управления двигателем, клапан регулировки расхода воздуха V6/гибридные двигатели: блок управления двигателем	20 30
10	Все двигатели: блок управления вентилятором радиатора, датчик педали тормоза, перегородка радиатора Cayenne Turbo, Turbo S: диагностика утечки в топливном баке, реле насоса вторичного воздуха, электрический выпускной клапан, датчик Холла, датчик уровня масла Cayenne: диагностика утечки в топливном баке, датчик массового расхода воздуха Cayenne S, GTS: диагностика утечки в топливном баке, электрооборудование. Выхлопная перегородка Дизельные двигатели: блок управления свечами сгорания, переключающий клапан для охлаждения EGR, клапан управления регулируемым масляным насосом, термостат картера, опоры двигателя, преобразователь давления Гибридные двигатели: вакуумный насос, реле для насоса вторичного воздуха, насос для проверки герметичности	10
11	Cayenne Turbo, Turbo S: регулятор подъема клапанов, регулятор распредвала, термостат картера Cayenne: подогреватель картера, датчик температуры/ уровня масла Cayenne S, GTS: термостат карты, регулятор распредвала, регулятор подъема клапанов Гибридные двигатели: датчик температуры/ уровня масла Дизельные двигатели: датчик уровня масла	5/10/15
12	Двигатели V6: клапан переключения впускного трубопровода, перепускной клапан бака, клапан водяного насоса с управлением ON/OFF, клапан переключения охлаждающей воды, регулировка распределительного вала, демпфер потока нагнетателя	10
13	Блок управления топливным насосом (ECKSM)	25
14	Двигатели V6: управление распредвалом, клапан управления потоком / топливный насос высокого давления Гибридные двигатели: клапан управления топливным насосом, клапан управления потоком насоса высокого давления, клапан выпуска воздуха из топливного бака, клапан вторичного воздуха, клапан насоса сетевой воды, электронная машина перепускного клапана Дизельные двигатели: силовой модуль SCR, электроника для оценки состояния бака Cayenne S, GTS: датчик распредвала, датчик уровня масла	7,5 / 10/15
15	Все двигатели: главное реле. Гибридные двигатели: блок управления двигателем.	10
16	Двигатели V6: электрический водяной насос Дизельные двигатели: переключатель мощности	10 30
17	Cayenne, S E-Hybrid, Turbo, Turbo S: датчик кислорода перед каталитическим нейтрализатором Дизель: датчик кислорода, датчик NOx до каталитического нейтрализатора, датчик NOx после каталитического нейтрализатора, датчик частиц Cayenne S, GTS: датчик кислорода перед каталитическим нейтрализатором	10/15
18	Датчик кислорода после каталитического нейтрализатора	10

Расположение и назначение блока предохранителей в панели приборов

Основной блок находится со стороны водителя. В торце торпеды справа располагается отдельный узел. Маркировка различается в зависимости от года выпуска Porsche Cayenne 955/957.

В левой (водительской) части

Со стороны водителя размещен главный узел. Маркировка плавких предохранителей (ПП) на нем различается для машин 2002–2006, 2007–2010, 2011–2017, 2018–2022 гг. выпуска.

У первого поколения Порше Кайен предохранители имеют следующее применение, значения номинального тока:

Номер предохранителя	Назначение	Номинальный ток, А
1	Розетка	20
2	Подача напряжения датчику сигнала отопительного прибора	5
3	Розетка, расположенная в ногах пассажирского сиденья	20
4	Второстепенный отопительный прибор	15
5	Розетка в багажнике	20
7	Диагностический разъем	5
8	Дворники	30
10	Подъемники стекол	30
11, 12	Центральный замок	15
14	Подъемники стекол	25
15	Габаритные фонари в задней части авто	15
16	Гудок	20
18	Омыватель фар	20
26	Курсовая устойчивость, отключение тормозной педали, кондиционер	10
34	Подогрев сидений, датчик наклона	5

У Porsche 2008 г. выпуска и более поздних моделей номинальные токи на отдельных узлах могут отличаться.

Блок предохранителя в салоне со стороны водителя.

В правой (пассажирской) части

Расположенный в правой части блок предохранителей АБС и реле визуально отличаются от находящихся со стороны водителя.

У ТС 2003–2004 гг. назначения отдельных элементов следующие:

1 – подача напряжения на управляющую прицепом схему (15 А);
2 – система, помогающая припарковать авто (5 А);
4 – подача напряжения к прикуривателю (5 А);
8 – активация дальнего освещения (30 А);
13 – подогрев сиденья (5 А);
18 – обогрев заднего стекла (30 А);
23 – кондиционер (10 А);
30 – система закрывания задней крышки с применением силы (20 А);
38 – контроль стабильности автомобиля (10 А);
55 – управление камерой заднего вида (5 А).

Блок с пассажирской стороны.

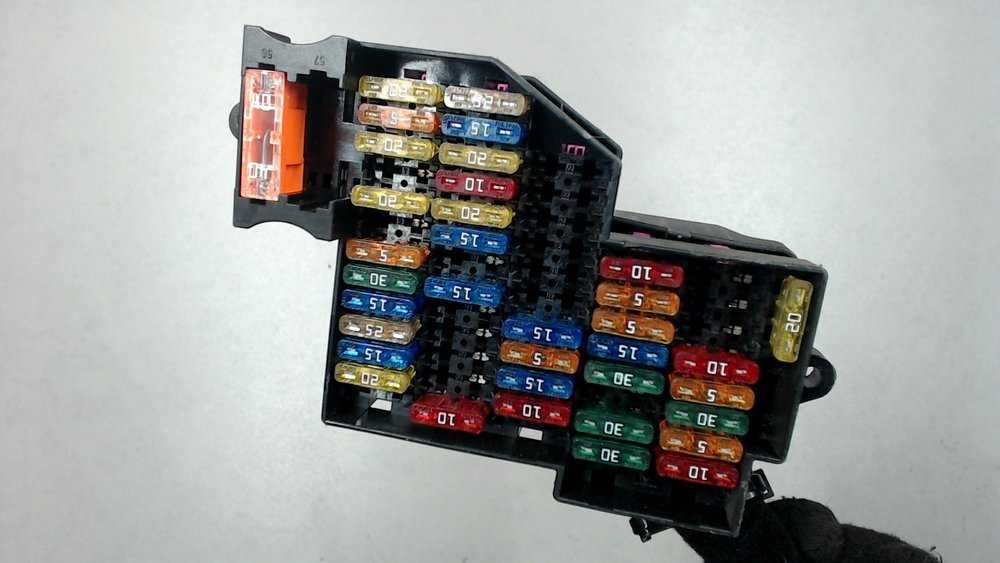

Внешний вид предохранительного блока со стороны водителя

Стоит отметить, что маркировка предохранителей несколько отличается в зависимости от года выпуска автомобиля:

2002-2007 г.г.;
2007-2010 г.г.

Внешний вид блока предохранителей со стороны водителя

Назначение и нормальный ток для автомобилей до 2007 года выпуска:

№1 – розетка, 20 А;
№2 – подает напряжение на датчик радиосигнала отопителя, 5 А;
№3 – розетка со стороны пассажира, в его ногах, 20 А;
№4 – дополнительный отопитель, 15 А;
№5 – розетка в багажном отделении, 20;
№7 – разъем диагностики, 5А;
№8 – очиститель стекла, 30 А;
№10 – стеклоподъемники, 30 А;
№11, 12 – центральный замок;
№14 – стеклоподъемники, 25 А;
№15 – задние габаритные фонари, 15 А;
№16 – звуковой сигнал, 20 А;
№18 – омыватель фар, 20 А;
№21 – адаптивное освещение поворотников, 15 А;
№22 – блокировка заднего дифференциала;
№24 – система контроля давления;
№26 – курсовая устойчивость;
№34 – датчик объема.

Помимо указанных выше присутствуют также иные. Основное элементов в блоках для автомобилей выпущенных в 2017 году – другие номинальные рабочие токи

Важно не перепутать их. В противном случае сам предохранитель выйдет из строя

Porsche Cayenne 955 снабжен большим количеством электроники. Как следствие – требуется постоянно осуществлять проверку нормальной работы блока. Своевременно заменять вышедшие из строя компоненты.

Проверка и замена предохранителей на Porsche Cayenne

Для проведения процедуры пользуйтесь лишь инструментами из пластика, не проводящими электрический ток. Прежде чем приступать к замене элементов, отсоедините клеммы с АКБ, начиная с минусовой.

Откройте дверь, с помощью отвертки извлеките пластиковую заглушку. Оцените состояние аппарата. Специальный индикатор укажет, можно еще пользоваться устройством или оно уже срабатывало.

Используя пинцет, удалите перегоревший ПП, на его место аккуратно поместите новый. Элемент должен иметь ту же маркировку, что и вышедший из строя.

Избегайте резких движений при работе. Они могут стать причиной короткого замыкания, при котором будут испорчены отдельные детали, узлы.

Блок предохранителей в моторном отсеке

Схема предохранителей предполагает наличие в моторном отсеке отдельного узла – в нем присутствует несколько плавких вставок. Наличие сразу нескольких блоков позволяет улучшить защиту электрических цепей. Визуально блок предохранителей в подкапотном пространстве выглядит следующим образом:

Блок предохранителей

Для получения доступа в него необходимо аккуратно вскрыть пластиковую панель при помощи обычной шлицевой отвертки. Визуально процесс данный выглядит так:

Блок предохранителей

Маркируются предохранители в блоке в подкапотном пространстве следующим образом:

№1 и №2 – подают напряжение на предохранители (60 и 30 ампер соответственно);
№3, 4 – насос, подающий воздух (вторичный), 40 А;
№7 – форсунки катушек зажигания, 20 А;
№8 – клапан сброса бензина из бензобака;
№13, 14 – левый и правый топливные насосы (15 А).

Блок предохранителей в левой части панели приборов

Назначение предохранителей на приборной панели (слева)

№	Описание	Амперометрическое отношение
1	2003-2007: Гнездо центральной консоли, прикуриватель 2007-2010: розетка перед центральной консолью, розетка на правой стороне задней части центральной консоли и на левой стороне задней части	20
2	Радиообогреватель стояночный	5
3	Розетка пространства для ног пассажира	20
4	2003 – 2007: Обогреватели для парковки 2007 – 2010: Обогреватели для парковки	15 20
5	Розетка в багажном отделении	20
6	Начало работы с Porsche и вождение	15
7	Диагностика, датчик дождя/света, управление антенной	5
8	Стеклоочиститель	30
9	Блок управления бортовой сетью (насос омывателя)	15
10	2003 – 2007: Электрические стеклоподъемники, левый задний 2007 – 2010: Электрические стеклоподъемники и центральный замок, левая задняя дверь	25 30
11	2003 – 2007: Центральный замок двери с электроприводом	15
12	2003-2007: Внутреннее освещение, управление электросистемой автомобиля	20
13	–	–
14	2003 – 2007: Электрические стеклоподъемники, передняя левая дверь 2007 – 2010: Электрические стеклоподъемники и центральный замок, левая передняя дверь	25 30
15	Задний вещевой фонарь, правая сторона; центральный замок, электрические стеклоподъемники, зеркало заднего вида	15
16	Сирена, блок управления бортовой сетью	20
17	2003-2007: указатели поворота, боковые фары, левые боковые фары; блок управления информационным центром водителя 2007 – 2010: Блок управления кабиной (левый указатель поворота, правый габаритный фонарь, левый ближний свет)	10 30
18	2003 – 2007: Фары 2003-2007: Система омывателя фар 2007-2010: Система омывателя фар	20 25
19	2003-2007: Противотуманные фары, информационный центр водителя 2007 – 2010: фонари кабины, блок управления трансмиссией	15 5
20	2007 – 2010: Главный блок управления автомобиля (подсветка приборов, левая противотуманная фара, дополнительный левый дальний свет)	30
21	2003 – 2007: Сигналы поворота, электронный блок управления автомобиля	15
22	Блокировка заднего дифференциала, разделительный короб, автоматическая дверь багажника	30
23	2003-2007: блокируемый дифференциал заднего моста, съемный противооткатный брус 2007-2010: блокировка дифференциала	10
24	Система контроля давления в шинах	5
25	–	–
26	Porsche Stability Management, отключение подушки безопасности пассажира, выключатель педали тормоза, приборная панель, блок управления двигателем, блок управления подушками безопасности, модуль рулевой колонки, блок управления двигателем (управление двигателем, вентилятор радиатора, подушка безопасности, выключатель сцепления, приборная панель)	10
27	–	–
28	–	–
29	–	–
30	Фонари на крыше внедорожника	15
31	Внедорожные крышные фонари	15
32	–	–
33	Рулевое колесо с подогревом, модуль рулевой колонки	15
34	Управление кабиной, подогрев сидений, датчик наклона
35	2003 – 2007: ближний свет, дальний свет 2007 – 2010: главное управление автомобилем (правая противотуманная фара, правый дополнительный дальний свет, внутреннее освещение)	15 30
36	2003-2007: Блок управления для автомобильной сети 2007-2010: Блок управления электроприводом сидений, левая сторона	10 30
37	–	–
38	Парковочные огни	10
39	Реле активации, подогрев заднего стекла, подогрев сидений	5
40	Приборная панель, диагностика	5
41	Блок управления Casey (замок рулевой колонки, замок зажигания, вход и управление Porsche, выключатель сцепления)	15
42	Выдвижная/поднятая крыша или система панорамной крыши	30
43	Сабвуфер	30
44	Регулировка сиденья с электроприводом с левой стороны; регулировка рулевой колонки с электроприводом	30
45	Регулировка левого сиденья с электроприводом; задние сиденья с подогревом	30
46	–	–
47	2003 – 2007: Блокировка заднего дифференциала 2007 – 2010: Разделительная коробка	10
48	Парковочный обогреватель с часами	5
49	Сервоэлектронная, переключаемая антипробуксовочная балка	5
50	2003 – 2007: Вентиляция тепловых каналов	10
51	Датчик качества воздуха, диагностический разъем, стояночный тормоз	5
52	2003-2007: Задний стеклоочиститель 2007-2010: Задний стеклоочиститель	30 15
53	Блок управления обогревом заднего стекла, управление пассажирским салоном, выключатель освещения, модуль рулевой колонки	5
54	Регулировка дальности света фар, ксеноновые фары (левая; 2007-2010)	10
55	–	–
56	Вентиляторы, передняя часть системы кондиционирования воздуха	40
57	2003-2007: Вентилятор, задний кондиционер 2007-2010: Регулировка уровня компрессора	40
