Описание блока предохранителей в фольксваген гольф

Месторасположение блоков

В автомобиле Volkwagen Golf 4 поколения имеется два модуля ПП:

1. Моторный блок  — расположен на крышке АКБ под капотом. Для доступа к предохранителям нужно отжать два боковых фиксатора и поднять крышку.
2. Салонный модуль — размещен с водительской стороны на боковой части приборной панели. Для доступа к блоку необходимо открыть дверь и снять крышку.

На крышке салонного модуля ПП напечатана расшифровка предохранителей и закреплены щипцы для замены.

Кроме двух основных блоков, несколько силовых предохранителей расположены в отдельных местах:

• предохранитель поворотов и аварийки — вмонтирован в кнопку включения аварийной сигнализации;
• предохранитель мотора подачи воздуха в коллектор — на моторном щите.

Предохранители и реле в салоне Фольксваген Гольф 5

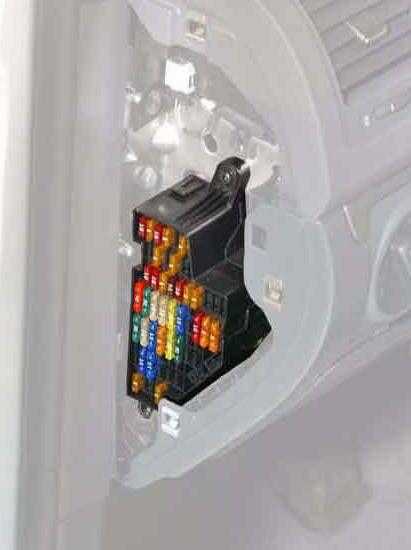

Монтажный блок предохранителей в салоне расположен с торца панели управления со стороны водителя. Для доступа необходимо открыть водительскую дверь и снять защитную крышку, на обратной стороне которой есть схема и обозначение предохранителей.

Схема блока предохранителей в салоне Гольф 5

Описание

F1	(10А) Диагностический разъем DLC, Блок управления двигателем, Реле для работы в режиме автономного отопителя
F2	(5А) АВS, ESP
F3	(10А) Усилитель рулевого управления, (5A) блок управления подушек безопасности
F4	(5А) Подогреватель сидений, отопитель/ кондиционер, блок управления климатической установки, датчик уровня и температуры масла, фонарь заднего хода
F5	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, блок управления адаптивного освещения и корректора фар, на правой фаре
F6	(5А) Разъем шины данных, управление двигателем, блок управления комбинацией приборов, блок управления адаптивного освещения и корректора фар, на левой фаре
F7	(5А) Блок управления корректором фар, внутренне зеркало
F8	(5А) Внутреннее зеркало заднего вида, (10A) — Блок управления прицепа
F9	(5А) Электронный блок управления 4WD, навигационная система
F10	(5А) Телефон, блок определения занятости сидения
F11	(5А) Блок управления электрооборудованием прицепа
F12	(10А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира), центральный замок
F13	(10А) Диагностический разъем, выключатель освещения, датчик дождя и освещенности
F14	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), блок управления АКП, блок управления АБС
F15	(7,5А) Многофункциональный блок управления (освещение салона)
F16	(10А) Отопитель /кондиционер, блок управления выбора антенны
F17	(5А) Аудиосистема, датчик дождя (очиститель лобового стекла), звуковой сигнал противоугонной сигнализации
F18	(5А) Блок управления системой парковки, датчик положения ручки селектора
F19	(5А) Аварийный регистратор данных
F20	(5А) Антиблокировочная система тормозов
F21	(5А) Блок управления ограничения максимальных оборотов двигателя, в пространстве для ног спереди слева (спецавтомобили)
F22	(40А) Приточный вентилятор
F23	(30А) Электропривод стеклоподъемников, блок управления двери
F24	(25А) Предохранитель прикуривателя передний и задний, центральный блок управления систем комфорта
F25	(25А) Многофункциональный блок управления (нагревательный элемент заднего стекла, блок управления климатической установки, выключатель отопителя и выбора режима работы)
F26	(20А) Разъем зарядки (розетка) (25А) Блок управления задними дверьми
F27	(15А) Управление двигателем (топливный насос)
F28	(25А) Инвертор с розеткой для спец автомобилей
F29	(10А) Управление двигателем
F30	(5А) Подушка безопасности (10А) Форсунки (20А) блок управления АКП
F31	(5А) Фонари заднего хода (20А) Вакуумный насос тормозной системы
F32	(15А) Электропривод стеклоподъемников
F33	(25А) Люк
F34	(15А) Электропривод сидений
F35	(5А) Противоугонная система
F36	(20А) Омыватели фар
F37	(30А) Подогреватель сидений
F38	(20А) Реле звукового сигнала противоугонной сигнализации, центральный блок управления систем комфорта
F39	—
F40	(40А) Отопитель/кондиционер
F41	(15/20А) Очиститель/ омыватель заднего стекла
F42	(15/20А) Омыватель лобового стекла, Прикуриватель
F43	(15А) Блок управления электрооборудованием прицепа
F44	(20А) Блок управления электрооборудованием прицепа
F45	(15А) Блок управления электрооборудованием прицепа
F46	(5А) Система кондиционирования/отопления, обогревател и форсунок омывателя лобового стекла
F47	(5А) Отопитель/ кондиционер
F48	(7,5А) Электропривод сидений, привод регулировки положения рулевой колонки, Зарядное устройство для карманного фонаря Mag-Lite и переносной рации
F49	(7,5) Выключатель освещения

Блок разделен на 2 части: основной и дополнительный.

Схема основного блока

Описание

1	—
2	Реле обогревателя зеркал заднего вида
3	—
4	Реле многофункционального блока управления
5	Реле обогревателя заднего стекла
6	Реле звукового сигнал
7	Реле 1 насоса омывателя лобового стекла
8	Реле 2 насоса омывателя лобового стекла
9	Реле вспомогательных цепей зажигания

Схема дополнительного блока реле

Описание

1	Реле насоса омывателя фар
2	Реле подкачивающего топливного насоса — Дизель
3	Реле стартера
4	Реле насоса омывателя фар
5а	Пусковое реле (топливная система)
5b	Реле дополнительного отопителя
А	30А Термо предохранитель 1 регулировки положения сиденья водителя
В	30А Термо предохранитель 2 регулировки положения сиденья водителя

Фары на Фольксваген Гольф 4

Состав

Блок-фара Гольф 4 состоит из следующих элементов:

• передней противотуманной лампочки и указателя поворота;
• ламп дальнего и ближнего света Гольф 4, установленных раздельно;
• лампочек передних габаритов.

Помимо этого под крышкой размещены элементы фиксации: пружинные скобки с патронами, а также электромоторчик коррекции освещения фар Golf 4.

В фонарях, расположенных на корме автомобиля, находятся:

• лампа стоп-сигнала и поворотников,
• габаритных огней и заднего хода,
• а также противотуманные фары Гольф 4.

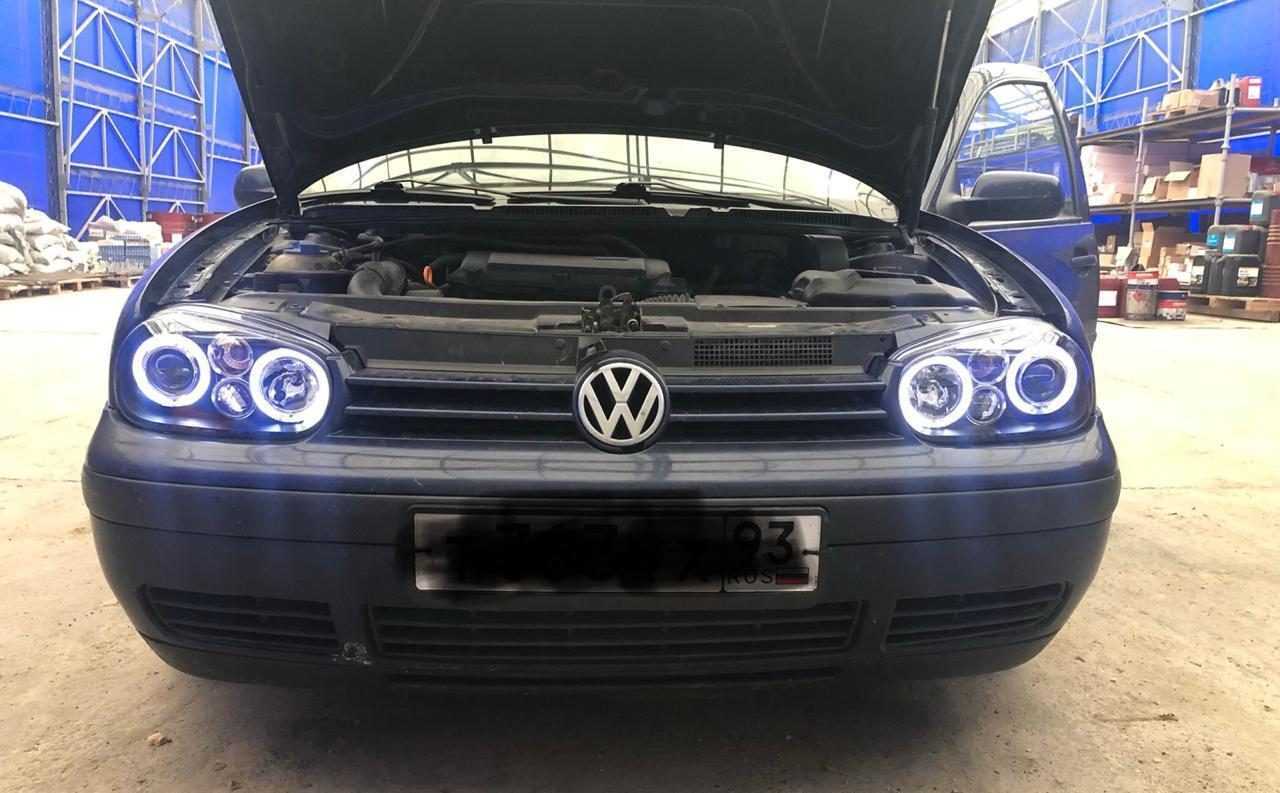

Гольф 2 с ангельскими глазами

Виды освещения

В таблице указаны виды ламп для Гольф 4, их мощность, место размещения на автомобиле.

Название	Маркировка	Мощность Вт	Место установки
Ближний свет	H7	55	Блок-фара
Дальний свет	H1	55	Блок-фара
Передние ПТФ	H3	55	Передний бампер
Задние ПТФ	P21W	21	Задние фонари
Передние, задние поворотники	P21W	21	Передние фары, задние фонари
Боковые указатели поворота	W5W	5	Передние крылья
Передние, задние габаритные огни	5W5	5	Передние фары, фонари на корме
Лампа стоп-сигнала	P21W	21	Задние фонари

Стандартные ПТФ Гольф 4 H3 можно заменить ксеноновыми с таким же цоколем, а также светодиодами.

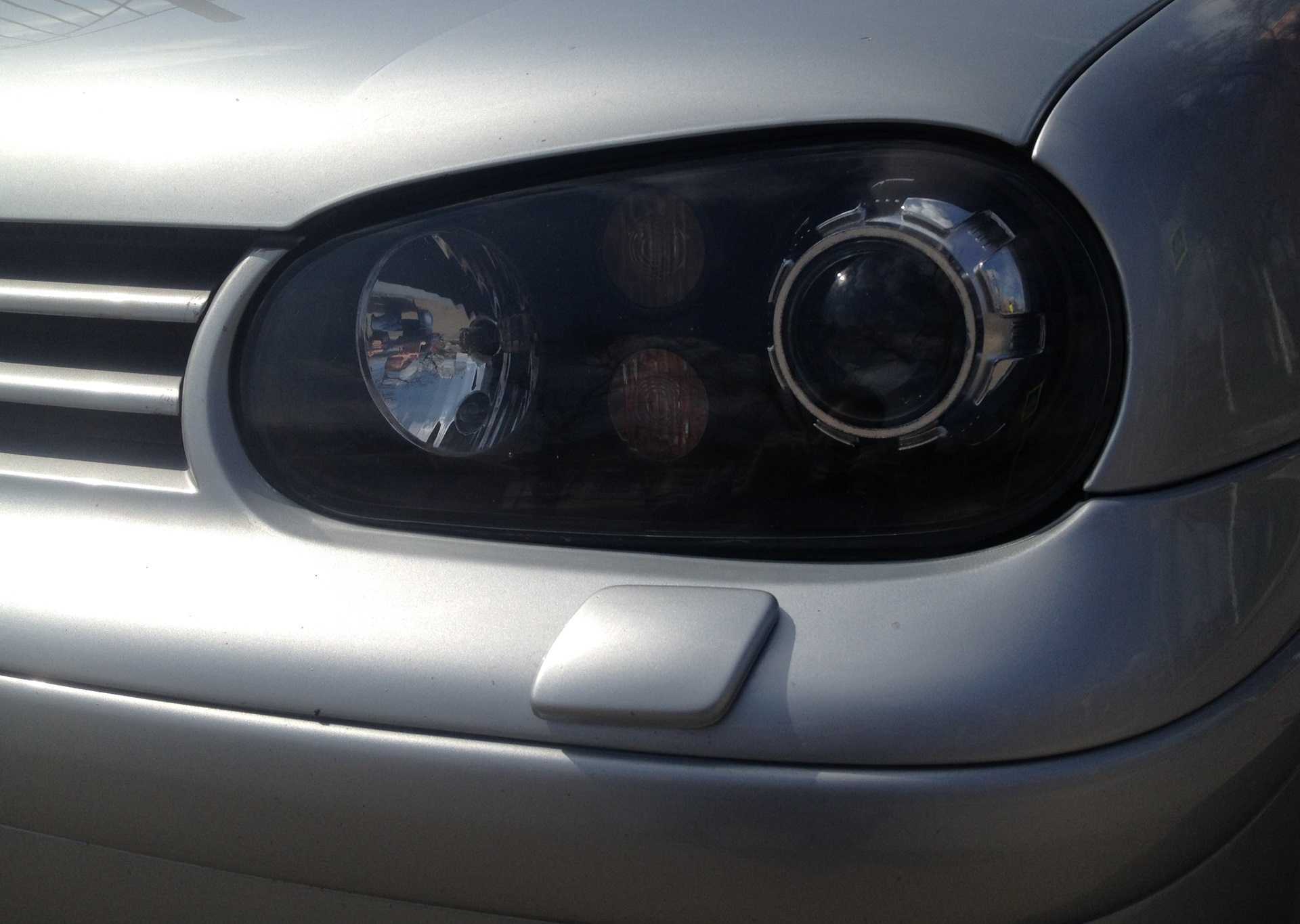

Установка линз биксенона в штатные фары Гольф 4

Схема электрооборудования

Бортовая электрическая сеть у «Шкоды Октавия» выполнена по однопроводной схеме — отрицательные клеммы аккумуляторной батареи и выводы энергопотребителей соединены с кузовом автомобиля («масса»).

При этом все электрические цепи системы управления силовым агрегатом используют многопроводную схему и соединяются с «массой» (кузовом) только через электронный блок управления (ЭБУ).

Электропитание потребителей осуществляется от:

• аккумуляторной батареи — когда двигатель не работает;
• генератора — при работающем моторе.

Все цепи электропитания надежно защищены плавкими вставками, которые функционально размещены:

1. В салоне автомобиля — внутри приборной панели.
2. В подкапотном пространстве — у правого крыла (со стороны бампера).

Мощные потребители электроэнергии (фары, электродвигатели, топливный насос и пр.) подключены к бортовой сети через индивидуальные реле.

Это интересно: Как поменять фары Шевроле-Круз

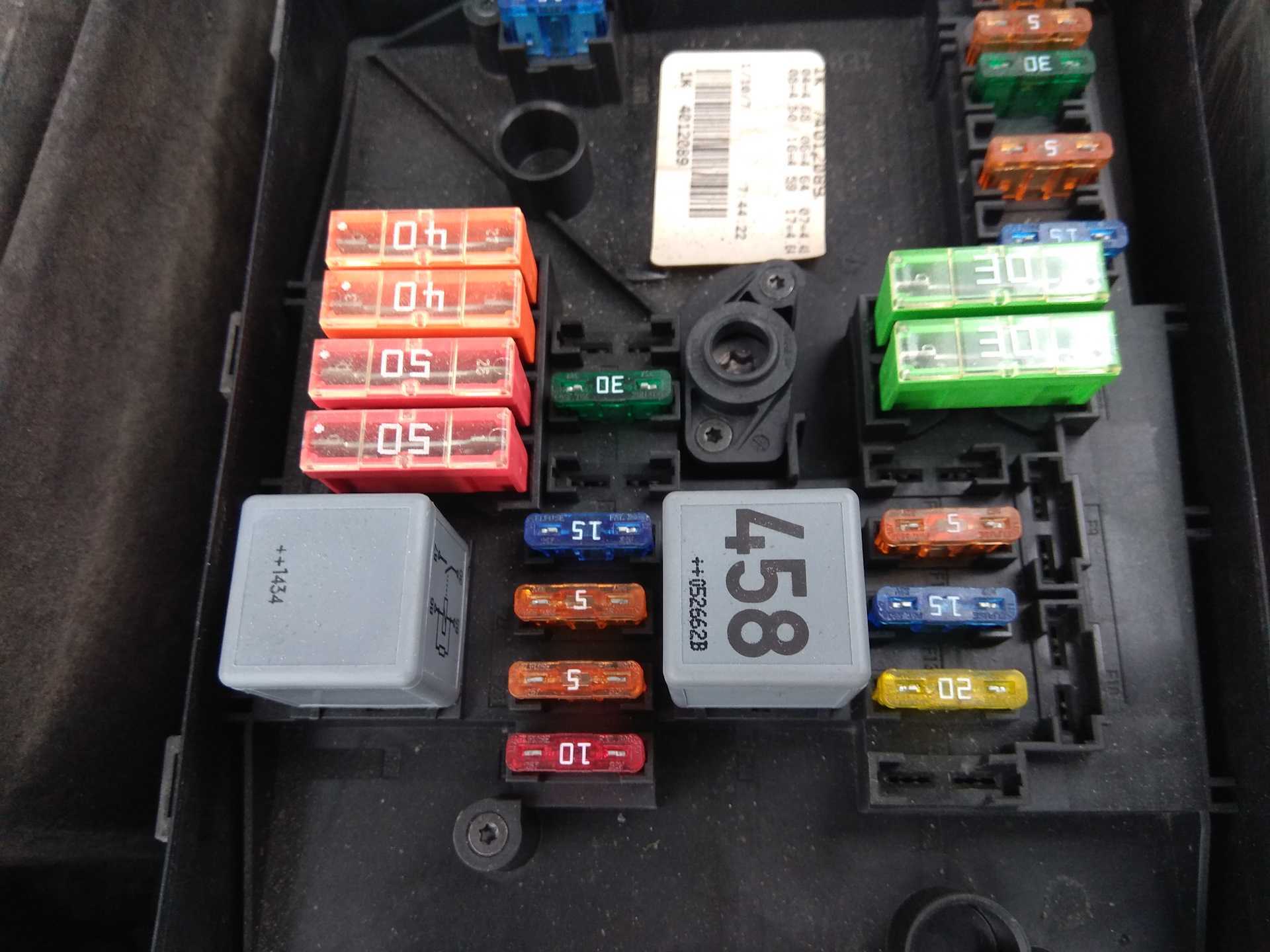

Блок предохранителей моторного отсека

В автомобиле «Шкода Октавия» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.

Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.

Расшифровка защищенных электрических цепей бортовой сети Шкода Октавия ТУР/А5 приведена в таблице:

Блок предохранителей в салоне автомобиля

Доступ к плавким вставкам, которые расположены в салоне авто «Шкода Октавия» ТУР/А5 открывается, если откинуть защитную крышку, установленную с левой стороны приборной панели.

Для того чтобы открыть крышку, ее необходимо подцепить плоским предметом, например, отверткой, как показано на фото:

Открыв защитную крышку, получаем доступ к блоку предохранителей «Шкода Октавия» 2001—2010 годов выпуска.

Расположение и нумерация плавких вставок приведена на фото:

Перечень электрических цепей, которые защищаются блоком предохранителей «Шкоды Октавии» ТУР/А5 приведены на рисунке:

Заменам плавких вставок

Замену перегоревших предохранителей осуществляют в следующем порядке:

Выключают зажигание и отключают все энергопотребляющие приборы.
Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки

Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи.
Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место
Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
Если после замены новая плавкая вставка вновь вышла из строя, то необходимо обратиться на сертифицированную СТО для проверки электрооборудования с помощью соответствующего оборудования.

Расположение и схема

Рассмотрим схемы и место расположения БП в автомобилях Фольксваген Гольф второго, третьего, четвертого, пятого и шестого поколений. Во всех случаях устройство расположено с водительской стороны под панелью приборов. Разница заключается только в том, что в моделях второго и третьего поколений БП находится на полке под рулем. А в моделях четвертого, пятого и шестого поколений — непосредственно в торпеде со стороны соприкосновения водительской двери с панелью.

Фольксваген Гольф 2

Место расположения блока в этой модели транспортного средства — с левой стороны в районе водительского сидения под торпедой. Предлагаем вам ознакомиться со схемой и расшифровкой компонентов БП.

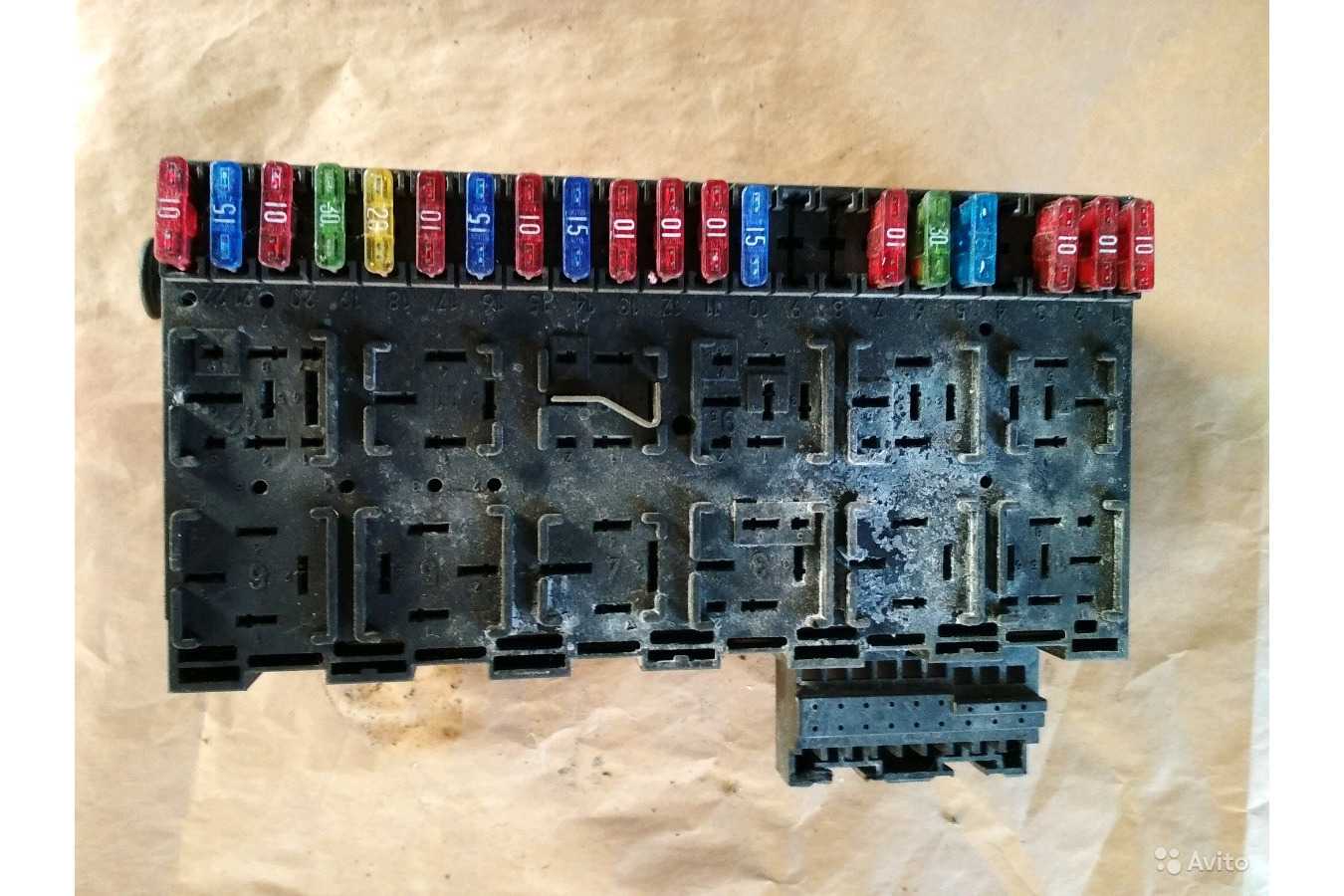

Блок предохранителей ФВ Гольф второго поколения

Номер	Назначение
1, 2	Эти компоненты БП отвечают за функциональность левой и правой фары ближнего света.
3	Этот предохранитель обеспечивает функционирование подсветки панели приборов и ламп, освещающих номерной знак авто.
4	Этот компонент обеспечивает функционирование лампочек освещения бардачка.
5	Ответственный за функционирование моторчика стеклоочистителя и омывателя ветрового стекла.
6	Гарантирует работу вентилятора печки салона.
7	Ответственный за работоспособность правой задней фары и стоповых огней.
8	Обеспечивает обогрев заднего стекла.
9	Противотуманные огни.
10,11	Ответственный за работоспособность фонарей дальнего света.
12	Рулевой гудок.
13	Обеспечивает функциональность задних габаритных огней.
14	Определяет работоспособность клапана отсечки топлива.
15	При выходе из строя этого элемента может быть нарушена работа панели приборов.
16	Гарантирует функциональность аварийной сигнализации.
18	При выходе из строя этого элемента невозможно функционирование вентилятора радиатора и кондиционера.
19	Ответственный за лампы стоп-сигнала.
20	Освещение салона автомобиля.
21	Гарантирует работу мультимедийной системы или магнитолы, а также прикуривателя.

Предохранители под номерами 17 и 22 являются запасными.

Фольксваген Гольф 3

Схема БП на этой модели транспортного средства схожа с БП, который установлен во второй версии авто, но есть некоторые различия. Поэтому схемы и назначение элементов БП мы рассмотрим раздельно. Место расположения — на торпеде с левой стороны, на полочке под рулем.

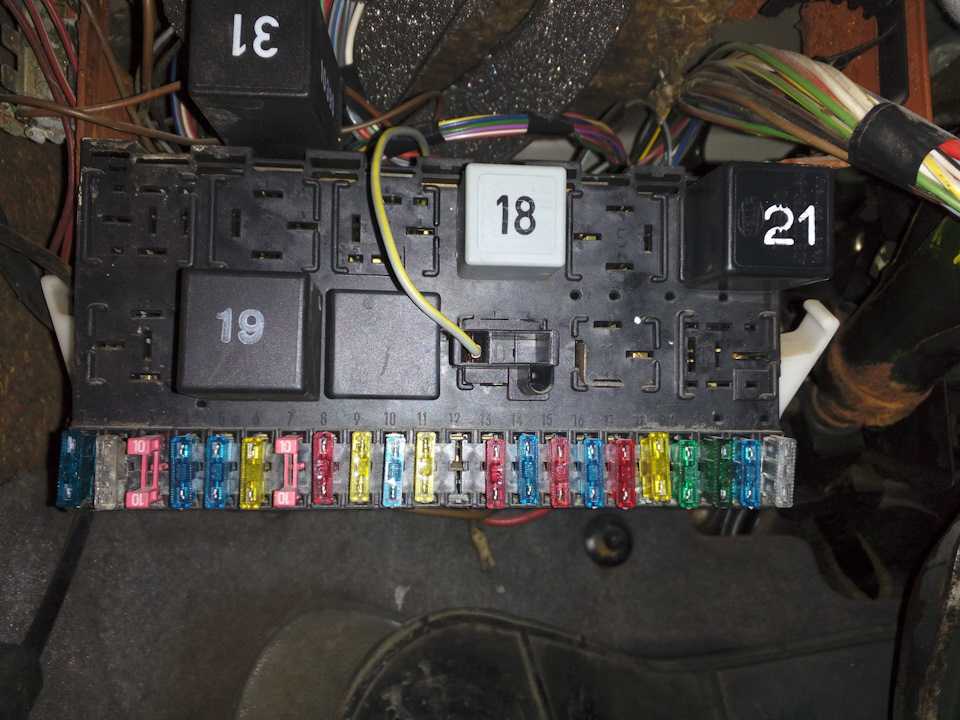

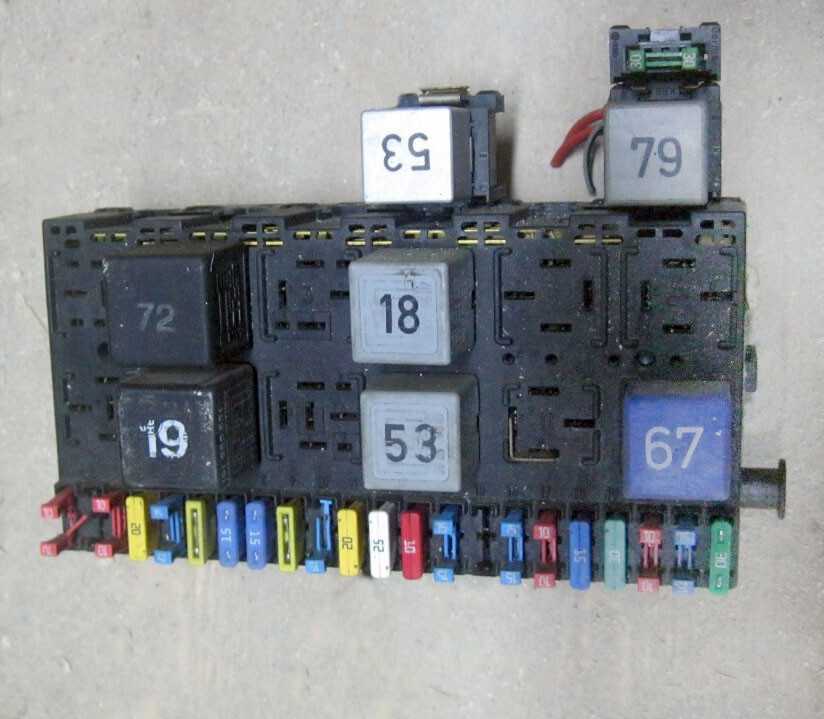

Схема БП, установленного в Фольксваген третьей версии

Номер	Предназначение
1, 2	Лампы ближнего света, левая и правая.
3	Фонари освещения номерного знака авто.
4,5	Ответственный за функционирование моторов омывателя ветрового и заднего стекол и стеклоочистителя.
6	Гарантирует работоспособность нагревательного элемента отопительной системы.
7,8	При выходе из строя этого компонента в автомобиле не будут работать лампы задних и передних габаритных огней.
9	Устройство подогрева заднего стекла.
10	Гарантирует функциональность противотуманных огней.
11,12	Отвечает за работоспособность левой и правой ламп света дальнего.
13	Рулевой гудок.
14	При поломке этого компонента перестанут работать лампы реверсивного хода, а также устройство подогрева форсунок омывателя.
15	Ответственный за работоспособность клапана отсечения бензина, а также датчика привода спидометра.
16	При поломке этого элемента могут возникнуть неполадки или неточности в работе панели приборов.
17	Функционирование ламп поворотов и световой аварийной сигнализации.
18	Если этот предохранитель сгорел, то автомобиль не заведется, поскольку данный компонент обеспечивает работоспособность топливного насоса.
19	Кондиционер и вентилятор охлаждения радиатора.
20	Огни фонарей, включающихся при нажатии на педаль тормоза.
21	Гарантирует функциональность лампочек освещения салона автомобиля, электронных часов, а также ламп подсветки багажного отсека.
22	Ответственный за функционирование мультимедийной системы или автомагнитолы, а также прикуривателя.

Фольксваген Гольф 4

Ниже представлена схема и назначение устройств БП для ФВ четвертой версии. Непосредственно блок находится с левой стороны на торпеде, в районе водительского места. Чтобы получить доступ к нему и увидеть вживую, необходимо отсоединить крышку при помощи шлицевой отвертки.

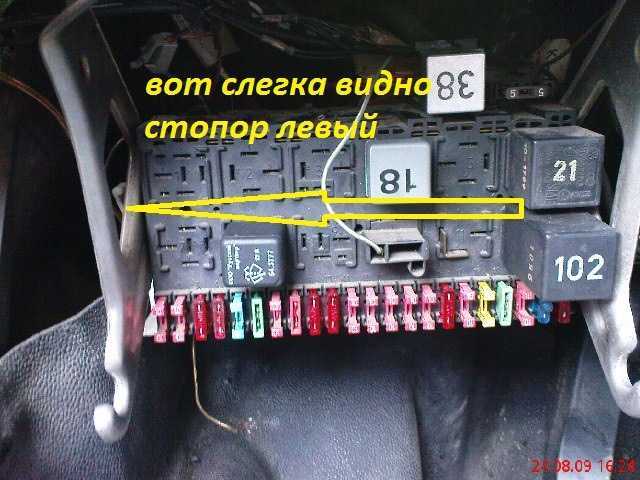

БП машины ФВ четвертой версии

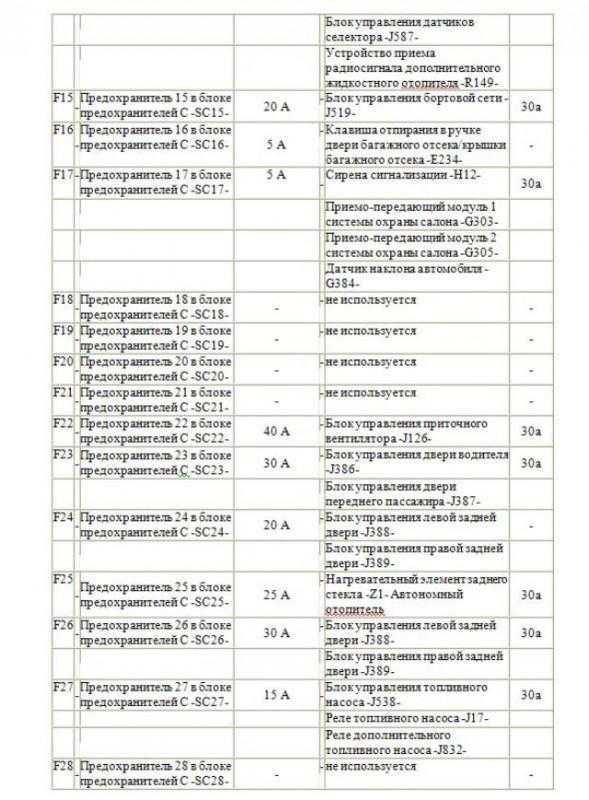

Описание и назначение компонентов БП

Описание и назначение компонентов БП

Загрузка …

Фольксваген Гольф 5, 6

Для моделей пятых и шестых версий схема БП будет одинаковой. Место расположения БП — с левой стороны панели приборов, в том районе, где водительская дверь соприкасается с торпедой. Ниже представлена схема и описание всех компонентов.

БП для моделей 5 и 6

БП для моделей 5 и 6

БП для моделей 5 и 6

БП для моделей 5 и 6

БП для моделей 5 и 6

Заменам плавких вставок

Замену перегоревших предохранителей осуществляют в следующем порядке:

1. Выключают зажигание и отключают все энергопотребляющие приборы.
2. Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
3. Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
4. Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки.

Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи

Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место

Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.

Электросхемы на Volkswagen Golf 4

Расшифровка схемы плавких вставок и реле, расположенных в салоне автомобиля, содержит защиту электроприборов:

• центрального замка и его блокировки;
• щитка приборов;
• указателей поворота;
• АБС;
• салонной лампы (F14);
• прикуривателя;
• приборов освещения на бампере (газоразрядная дополнительная фара);
• магнитолы;
• модуля управления кондиционером;
• обогревателя сидений;
• бензонасоса;
• узла комфорта;
• левого и правого габаритов;
• омывателя лобового и ветрового стекла;
• дворников;
• стоп-сигналов;
• диагностического прибора и разъема;
• ЭБУ;
• автоматической КПП и т.д.

Здесь же находится модуль с несколькими реле, которые управляют включением нескольких узлов Гольф 4:

• блокировки стартера;
• модуля запуска стеклоочистителя;
• основной и дополнительной панели плавких вставок;
• обогрева кресел водителя и пассажира справа от него;
• огней движения задним ходом;
• добавочных перемычек противоугонной системы и автоматических стеклоподъемников.

В список оборудования, которое связано с плавкими перемычками в боксе моторного отделения, входят узлы:

• электромотора вентилятора охлаждения двигателя;
• топливного насоса;
• нагнетателя забортного воздуха;
• АБС;
• положительного провода генератора.

Блоки в салоне

Блок предохранителей

Он расположен в торце приборной панели со стороны водителя за защитной крышкой.

Схема с назначением

Подробное описание

F1	(10А) Диагностический разъем DLC, Блок управления двигателем, Реле для работы в режиме автономного отопителя
F2	(5А) АВS, ESP
F3	(10А) Усилитель рулевого управления, (5A) блок управления подушек безопасности
F4	(5А) Подогреватель сидений, отопитель/ кондиционер, блок управления климатической установки, датчик уровня и температуры масла, фонарь заднего хода
F5	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, блок управления адаптивного освещения и корректора фар, на правой фаре
F6	(5А) Разъем шины данных, управление двигателем, блок управления комбинацией приборов, блок управления адаптивного освещения и корректора фар, на левой фаре
F7	(5А) Блок управления корректором фар, внутренне зеркало
F8	(5А) Внутреннее зеркало заднего вида, (10A) – Блок управления прицепа
F9	(5А) Электронный блок управления 4WD, навигационная система
F10	(5А) Телефон, блок определения занятости сидения
F11	(5А) Блок управления электрооборудованием прицепа
F12	(10А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира), центральный замок
F13	(10А) Диагностический разъем, выключатель освещения, датчик дождя и освещенности
F14	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), блок управления АКП, блок управления АБС
F15	(7,5А) Многофункциональный блок управления (освещение салона)
F16	(10А) Отопитель /кондиционер, блок управления выбора антенны
F17	(5А) Аудиосистема, датчик дождя (очиститель лобового стекла), звуковой сигнал противоугонной сигнализации
F18	(5А) Блок управления системой парковки, датчик положения ручки селектора
F19	(5А) Аварийный регистратор данных
F20	(5А) Антиблокировочная система тормозов
F21	(5А) Блок управления ограничения максимальных оборотов двигателя, в пространстве для ног спереди слева (спецавтомобили)
F22	(40А) Приточный вентилятор
F23	(30А) Электропривод стеклоподъемников, блок управления двери
F24	(25А) Предохранитель прикуривателя передний и задний, центральный блок управления систем комфорта
F25	(25А) Многофункциональный блок управления (нагревательный элемент заднего стекла, блок управления климатической установки, выключатель отопителя и выбора режима работы)
F26	(20А) Разъем зарядки (розетка) (25А) Блок управления задними дверьми
F27	(15А) Управление двигателем (топливный насос)
F28	(25А) Инвертор с розеткой для спец автомобилей
F29	(10А) Управление двигателем
F30	(5А) Подушка безопасности (10А) Форсунки (20А) блок управления АКП
F31	(5А) Фонари заднего хода (20А) Вакуумный насос тормозной системы
F32	(15А) Электропривод стеклоподъемников
F33	(25А) Люк
F34	(15А) Электропривод сидений
F35	(5А) Противоугонная система
F36	(20А) Омыватели фар
F37	(30А) Подогреватель сидений
F38	(20А) Реле звукового сигнала противоугонной сигнализации, центральный блок управления систем комфорта
F39	—
F40	(40А) Отопитель/кондиционер
F41	(15/20А) Очиститель/ омыватель заднего стекла
F42	(15/20А) Омыватель лобового стекла, Прикуриватель
F43	(15А) Блок управления электрооборудованием прицепа
F44	(20А) Блок управления электрооборудованием прицепа
F45	(15А) Блок управления электрооборудованием прицепа
F46	(5А) Система кондиционирования/отопления, обогревател и форсунок омывателя лобового стекла
F47	(5А) Отопитель/ кондиционер
F48	(7,5А) Электропривод сидений, привод регулировки положения рулевой колонки, Зарядное устройство для карманного фонаря Mag-Lite и переносной рации
F49	(7,5) Выключатель освещения

Блок с реле находится под панелью приборов со стороны водителя и состоит из 2-х: основного и дополнительного.

Основной

Схема

Обозначение

1	—
2	Реле обогревателя зеркал заднего вида
3	—
4	Реле многофункционального блока управления
5	Реле обогревателя заднего стекла
6	Реле звукового сигнал
7	Реле 1 насоса омывателя лобового стекла
8	Реле 2 насоса омывателя лобового стекла
9	Реле вспомогательных цепей зажигания

Дополнительный

Схема

Назначение

1	Реле насоса омывателя фар
2	Реле подкачивающего топливного насоса — Дизель
3	Реле стартера
4	Реле насоса омывателя фар
5а	Пусковое реле (топливная система)
5b	Реле дополнительного отопителя
А	30А Термо предохранитель 1 регулировки положения сиденья водителя
В	30А Термо предохранитель 2 регулировки положения сиденья водителя

Предохранители и реле в салоне

Блок предохранителей

Расположен в торце панели приборов со стороны водителя, за защитной крышкой.

Фото – схема

Назначение

F1	(10А) Диагностический разъем DLC, Блок управления двигателем, Реле для работы в режиме автономного отопителя, Регулятор яркости подсветки выключателей и комбинации приборов, Регулятор корректора фар, Блок управления адаптивного круиз-контроля, Выключатель стоп-сигналов
F2	(5А) АВS, ESP, Блок управления комбинации приборов, Блок управления двигателя, Реле стартера, Блок управления усилителя рулевого управления, Блок управления распознавания прицепа
F3	(5A) Блок управления подушек безопасности
F4	(5А) Датчик уровня и температуры масла, Датчик высокого давления, Датчик уровня и температуры моторного масла, Клавиша отключения ASR и ESP, Клавиша указателя давления в шинах, Блок управления подушек безопасности
F5	(10А) Блок управления левой фары
F6	(10А) Блок управления правой фары
F7	Резерв
F8	Резерв
F9	Резерв
F10	Резерв
F11	Резерв
F12	(10А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира), центральный замок
F13	(10А) Диагностический разъем, выключатель освещения, датчик дождя и освещенности, Выключатель противотуманных фар
F14	(10А) Выключатель стоп-сигналов (датчик положения педали тормоза), блок управления АКП, Блок управления Climatronic
F15	(20А) Клавиша отпирания в ручке двери/крышки багажного отсека, Блок управления бортовой сети, Центральны замок
F16	(10А) Камера заднего вида
F17	(5/10А) Аудиосистема, датчик наклона, сирена сигнализации, реле сигнала
F18	Резерв
F19	(5А) Аварийный регистратор данных, Блок управления системы ограничения оборотов двигателя
F20	(20А) Блок управления системы санкционирования доступа и пуска двигателя, Стабилизатор напряжения
F21	(10А) Блок управления электронной системы блокировки рулевой колонки
F22	(40А) Приточный вентилятор
F23	(30А) Электропривод стеклоподъемников, блок управления двери
F24	(20А) Блок управления бортовой сети
F25	(25А) Многофункциональный блок управления (нагревательный элемент заднего стекла, блок управления климатической установки, выключатель отопителя и выбора режима работы)
F26	(30А) Блок управления задними дверьми и стекло подъемниками
F27	(15А) Управление двигателем (топливный насос)
F28	(15А) Стабилизатор напряжения, Головное устройство
F29	Резерв
F30	(20А) Блок управления автоматической коробки передач
F31	(20А) Вакуумный насос тормозной системы
F32	(30А) Инвертор с розеткой, 12 В – 230 В
F33	(25А) Люк
F34	(15А) Электропривод сидений
F35	(10А) Блок управления системы электронного регулирования демпфирования
F36	(20А) Омыватели фар
F37	(30А) Подогреватель сидений
F38	(20А) Реле звукового сигнала противоугонной сигнализации, центральный блок управления систем комфорта
F39	—
F40	(40А) Отопитель /кондиционер
F41	(15А) Электродвигатель очистителя стекла
F42	(20А) Прикуриватель, Розетка 12 В
F43	(15А) Блок управления электрооборудованием прицепа
F44	(20А) Блок управления электрооборудованием прицепа
F45	(15А) Блок управления электрооборудованием прицепа
F46	Резерв
F47	(5А) Блок управления комбинации приборов
F48	(5А) Блок управления электроники управления мобильного телефона, Стабилизатор напряжения, Датчик магнитного поля для компаса
F49	Резерв

Блок реле

Он находится под самой панелью приборов, за обшивкой.

Общая схема

Схема верхнего блока реле

1. Реле клеммы + замка зажигания
2. Реле звукового сигнала
3. Реле омывателя фар
4. Реле разгрузки силовой цепи
5. Реле электро обогрева окна
6.  либо А – 30А Термопредохранитель 1 регулировки положения сиденья водителя

Общее описание выполняемых функции блока управления бортовой сети: Управление релейными цепями, Управление световыми приборами, Распределение электроэнергии между потребителями, Управление стеклоочистителями (через LIN), Управление датчиками дождя и освещённости, Включение звукового сигнала, Управление обогревом стекол, ветрового и заднего, Сохранение персональных настроек , Управление системой охраны салона, датчиками наклона и охранной сигнализацией, Комфортное запирание/ отпирание, Дистанционное управление (встроенная антенна), Центральный замок (управление замками, дверями, лючками и крышками), Система контроля давления в шинах (отдельный логический модуль с диагностическим адресом), Управление блоками управления дверей, Освещение для движения в светлое время суток, Система статического адаптивного освещения.

Блоки под капотом

Блок с реле

Дополнительный блок реле располагается под капотом на перегородке.

Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации. А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.

Блок на крышке АКБ

Он находится на самой крышке аккумуляторной батареи.

Состоит из отдела предохранителей и плавких вставок высокой мощности.

Схема

Обозначение

S131	50А Насос вторичного воздуха
S132	50А Система управления двигателя
S133	40/50А Электродвигатель вентилятора системы охлаждения двигателя
S134	110А Электрооборудование
S138	110/150А Вывод «В+» генератора
S162	30А АБС
S163	30А АБС
S164	30А Электродвигатель вентилятора системы охлаждения двигателя

Снятие и замена

Процесс замены является идентичным для всех версий ФВ. Для замены вам понадобится отвертка или гаечные ключи, в зависимости от того, на чем крепится БП к кузову — болтами или саморезами. Определитесь с тем, какой инструмент вам нужен, — и можно приступить к снятию.

1. При помощи отвертки отсоедините накладку приборной панели, за которой установлен БП в вашем авто.
2. Открутите винты крепления БП к кузову автомобиля.
3. Вытащите устройство: оно будет висеть на проводах.
4. Возьмите новый БП и поочередно, отключая от старого устройства, вставьте в разъемы нового БП все необходимые провода.
5. Установите новый БП на место, прикрутив винты крепления и закрыв накладку панели приборов.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Блок предохранителей Шкода Октавия: маркировка, распиновка, расположение

Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Шкода Октавия имеется два места расположения: салон и под капотом. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

Предохранители салона

Схема расположения предохранителей в монтажном блоке, который находится Октавия:

Номер	Сила тока,А	Цвет	Назначение предохранителя
1	10	Красный	Обогрев зеркал, реле прикуривателя
2	10	Красный	Указатели поворота
3	5	Светло-коричневый	Лампа освещения вещевого ящика
4	5	Светло-коричневый	Лампы фонаря освещения номерного знака
5	7,5	Коричневый	Обогрев сидений, обогрев наружных зеркал
6	5	Светло-коричневый	Блок управления центральным замком
7	10	Красный	Задние фонари, датчики системы помощи при парковке
8	5	Светло-коричневый	Телефон
9	5	Светло-коричневый	Блок управления ABS, ESP
10	10	Красный	Зажигание
11	5	Светло-коричневый	Комбинация приборов
12	7,5	Коричневый	Диагностический разъем
13	10	Красный	Стоп-сигналы
14	10	Красный	Блок управления освещением салона
15	5	Светло-коричневый	Комбинация приборов
16	10	Красный	Кондиционер
17	5/30	Светло-коричневый/зеленый	Обогрев жиклеров омывателей
18	10	Красный	Лампа правой фары дальнего света
19	10	Красный	Лампа левой фары дальнего света
20	15	Синий	Лампа правой фары ближнего света, электрокорректор света фар
21	15	Синий	Лампа левой фары ближнего света
22	5	Светло-коричневый	Лампа правого заднего габаритного фонаря
23	5	Светло-коричневый	Лампа левого заднего габаритного фонаря
24	20	Желтый	Стеклоочиститель ветрового стекла
25	25	Белый	Вентилятор системы отопления
26	25	Белый	Обогрев стекла двери задка
27	15	Синий	Стеклоочиститель стекла двери задка
28	15	Синий	Реле топливного насоса
29	15/10	Синий/красный	Электронный блок управления двигателем
30	20	Желтый	Электропривод люка крыши
31	—	—	Резерв
32	10,30	Красный, зеленый	Топливные форсунки
33	20	Желтый	Омыватели фар
34	10	Красный	Электронный блок управления двигателем
35	30	Зеленый	Штепсельная розетка в багажнике
36	15	Синий	Противотуманные фонари
37	20/5	Жёлтый/светло-коричневый	Электронный блок управления двигателем
38	15	Синий	Блок управления центральным замком, лампа освещения багажного отделения
39	15	Синий	Аварийная световая сигнализация
40	20	Желтый	Звуковой сигнал
41	15	Синий	Предохранитель прикуривателя шкода октавия
42	15	Синий	Аудиосистема, телефон
43	10	Красный	Электронный блок управления двигателем
44	15	Синий	Обогрев сидений
RES	—	—	Резерв
