Какими бывают тормозные диски?
Наиболее простой конструкцией обладают невентилируемые изделия. Для их отливки используют чугун. Применение таких расходников оправдано на маломощных, тихоходных машинах. Диск быстро нагревается и медленно отводит тепло, поэтому неэффективен на современных автомобилях.
Конструкция вентилируемых тормозных дисков представляет собой 2 фрикционные части, между которыми есть перегородки с каналами для охлаждения. Каждый производитель использует свою схему расположения перегородок, стремится обеспечить быстрое рассеивание тепла и снизить риск появления трещин, деформаций.
Из-за перегрева в месте контакта колодок с ротором начинают обильно образовываться газы. Сцепление фрикционных частей ухудшается, а эффективность торможения значительно падает. Для устранения этого явления применяют перфорацию. Она может быть поверхностной или сквозной. Но с отверстиями колодки быстрее стираются, расходник теряет в прочности.
Существуют диски с встроенными подшипниками. Применяются они в основном на машинах французского производства. Машины с такими дисками приходится обслуживать реже. Снижается также риск неправильной вставки подшипника при сборке.
Для обеспечения работы системы АБС компании выпускают диски, которые имеют в своей конструкции импульсные кольца, обеспечивающие работу датчика вращения колеса. С такими расходниками проходить техобслуживание проще.
Сейчас появляются расходники с защитным покрытием. Такие роторы не только положительно влияют на внешний вид колес, но и уменьшают время, которое требуется на проведение монтажных работ. Не нужно смывать нанесенную на заводе защитную мастику или смазку.
Особое место занимают композиционные изделия. Двухкомпонентные расходники состоят из основания и фрикционной части, которые соединены при помощи заклепок. Такая конструкция снижает неподрессоренную массу автомобиля. Это положительно влияет на динамику машины, а также сокращает потребление горючего. Композиционные расходники обладают хорошей теплопроводностью, нет риска термической деформации.
Отлично себя показывают изделия, сделанные из углерод-керамики. Если денег хватает, лучше взять такие. Расходники устойчивы к нагреванию, редко деформируются при интенсивном использовании. Притом керамика намного легче чугуна.
Почему перфорация и насечки улучшают торможение
Отверстия или насечки на тормозном диске гарантируют лучшее сцепление и более уверенную и эффективную работу тормозной системы. Присутствующие на поверхности отверстия или насечки обеспечивают более высокую эффективность (особенно на начальной стадии торможения) за счет увеличенного коэффициента трения по сравнению со стандартными дисками.
Другое несомненное преимущество при использовании тормозных дисков с отверстиями или насечками — постоянная очистка и обновление фрикционного материала колодки. Перфорация также позволяет разорвать водяную пленку, которая может образовываться на тормозной поверхности во время дождя. Благодаря этому даже при езде по мокрому асфальту система эффективно реагирует с самого первого торможения.
Аналогично, канавки, направленные к внешнему краю, обеспечивают более эффективный отвод воды, попадающей на поверхность диска. Как следствие — стабильное поведение при любых погодных условиях. Помимо удаления воды отверстия и канавки способствуют отводу газов, возникающих на поверхности колодки и диска из-за высокой температуры.
Газы, образующиеся при сгорании разогретых смол, из которых состоит фрикционный материал, могут приводить к деградации, уменьшающей коэффициент трения диска о колодку с последующей потерей эффективности торможения. Отверстия или насечки на тормозной поверхности позволяют быстро вытеснить эти газы, восстанавливая оптимальные условия.
Оба типа дисков, Frendi перфорированные и Frendi с насечками — отличный выбор для тех, кто хочет водить спортивно и при этом ценит долговечность дисков и колодок. Их отличие от стандартных дисков носят как эстетический, так и практический характер. Однако чем же различаются эти типы и каковы критерии выбора?
Кому подойдет диск с насечками
Диски с насечками рекомендованы тем, кому нравится «экстремальное» использование диска. Для всех типов тормозных дисков и, в особенности, имеющих обработанную тормозную поверхность, Brembo проводит многочисленные стендовые и дорожные испытания для гарантии высоких рабочих показателей, тепловой и механической стабильности тормозной системы в самых различных условиях эксплуатации.
Это исключает образование трещин, как в перфорированных дисках, так и в дисках с насечками. Однако при использовании в экстремальных условиях, например, в гонках или даже в простых тренировочных заездах, диск с насечками показывает более высокую механическую стабильность, чем перфорированный диск, и потому предпочтителен.
Различия в рабочих показателях практически отсутствуют, особенно при езде по обычным дорогам, хоть и в спортивном стиле. Во избежание ошибок в выборе и бесполезных вложений напомним, что для гоночного трека требуется другая продукция, разработанная специально для соревнований.
Кому подойдет перфорированный диск
Тем кто не собирается использовать тормозные диски в экстремальных условиях, лучше выбрать перфорированный диск, так как дополнительном плюсом этого варианта является более качественное охлаждение.
Как перфорация, так и насечки были разработаны для увеличения теплоотдачи в сравнении со стандартными дисками. Однако теплоотвод перфорированных дисков при торможении все же выше, чем у дисков с насечками.
Диски Frendi больше подходят тем, кому важна эстетика, поскольку для большинства поклонников тюнинга перфорированный диск — синоним спортивности.
Для самых требовательных пользователей
Для тех, кто чередует городской и спортивный стили вождения, лучшим решением станут диски линейки Frendi. Они разработаны так, чтобы не допускать сильного нагрева и связанного с ним риска деформации и выпускаются как с отверстиями, так и с насечками.
В сочетании с подходящими колодками диски позволяют достичь наилучших показателей в классе дорожных дисков — долговечности, комфорта, высочайшей эффективности торможения. Золотистое цинковое покрытие дисков Frendi придаст вашей машине современный и агрессивный вид.
Если нет денег, но очень хочется
Конечно же, можно распустить свои руки и начать лютейше колхозить. Сколько уже горе-мастеров попытались самостоятельно сделать перфорированные диски, сэкономив кучу денег. Итог всегда один – покупка новых тормозных дисков. Перфорированный диск стоит, примерно, как 1 обычный, поэтому одно на другое и выходит.
Нет никакого смысла самостоятельно делать подобную деталь. Почему? Есть две веские причины. Первая – такие диски разработаны инженерами и делаются на специальных, высокоточных станка, поэтому крайне сомнительно, что вы сможете 1 в 1 повторить их работу.
Вторая – крайне велика вероятность того, что во время сверления отверстий ваш диск даст трещину. Да, это может произойти даже в том случае, если вы будете выливать на него тонны лубриканта в попытках охладить металла.
Его состав значительно отличается от состава материала, из которого сделаны обычные тормозные диски.
Если даже это вас не убедило – диски в руки и вперед! Вам понадобится станок – обычной дрелью тут не справиться, так как отверстия будут косыми. При этом вам нужно будет снять фаску на каждом отверстии, иначе колодки закончатся еще быстрее и никакой экономии вы не получите.
Ну и учитывайте факт про материал дисков. Большинство перфорированных дисков имеют около 50 отверстия. В вашем случае оптимальным количеством будет являться половина – 25 отверстий. Так вы не сильно загубите стойкость металла, да и шансов накосячить в 2 раза меньше!
И еще один факт. Чем определяется эффективность торможения? Правильно – пятном контакта тормозных колодок и диска, усилием прижатия колодок к диску. Добавлением отверстий вы уменьшаете это пятно, а значит понижаете эффективность тормозов.
Надеюсь, что вам было интересно и вы возьмете это на заметку. Подписывайтесь на канал и ставьте «большой палец вверх», чтобы видеть в своей ленте еще больше интересных статей на автомобильную тему каждый день.
Источник
Стоит ли покупать такие диски?
Если у вас деньги куры не клюют – да, можете покупать такие диски и при этом увеличите ресурс колодок и самого диска где-то на 10%. Если на вашем автомобиле изначально стояли такие диски – так же рекомендую не менять их на обычные.
Ездите агрессивно и доезжаете до ближайшего светофора за несколько секунд? Да, стрит рейсерам есть смысл покупать подобные диски.
Однако, если у вас самая обычная машина с маленькой мощностью – от таких дисков нет никакого смысла. Единственный плюс, который вы получите – это эстетичность. Вот только на каких-нибудь Ладах, Логанах, Солярисах и так далее выглядит это довольно колхозно.
Перфорированные тормозные диски – что это, какие есть преимущества
Коли уж начали говорить о тормозных дисках, здесь можете прочитать про вентилируемые варианты, а также об износе и минимальной толщине. Стоит упомянуть о так называемых перфорированных вариантах, наверное многие видели что поверхность некоторых дисков иссверлена сквозными отверстиями, а также продольными канавками. Для чего это вообще нужно? И какую практическую пользу это несет …
ОГЛАВЛЕНИЕ СТАТЬИ
Впервые перфорация – сквозные отверстия и канавки, появились на гоночных автомобилях, сверлились вентилируемые варианты, так как охлаждение у них лучше, и таким образом старались улучшить торможение.
Стоит отметить — торможение действительно улучшается, тормозной путь сокращается от 5 до 10 процентов, что действительно впечатляет.
После этого перфорация стала распространяться и на обычные машины, однако все же это осталось элементом тюнинга, а не стандартной опцией производителей. Все потому что такие диски стоят дороже, металл и технологии производства там другие, что значительно увеличивает стоимость производства. Однако многие гаражные «Кулибины» сверлят отверстия у себя в гаражах, не всегда это правильно, но все по порядку.
Материал изготовления дисковых тормозов. Плюсы и минусы перфорации, слотирования
Большинство автопроизводителей активно используют чугун для изготовления комплектующих к тормозной системе машины. Простым языком чугун охарактеризуем как сталь с большим содержанием углерода. Дешевизна при изготовлении, низкий коэффициент температурного расширения. В процессе повышения рабочей температуры диски не раскаляются, а работают в штатном режиме.
Вместе с тем, чугун хрупкий материал, при «удобном» моменте всегда дает трещину, скол. Чаще всего, это происходит в ходе самодельной перфорации, слотирования. А также, чрезмерного количества отверстий на поверхности диска.
Решение проблемы следующее: добавление легирующих порошков типа молибден. Это поможет повысить прочность материала, придать ему эластичности. С другой стороны, пропорционально повышается стоимость готового изделия. Уже не каждый автолюбитель будет готов выложить круглую сумму средств на покупку.
Как сделать перфорацию и слотирование своими руками
- Изначально машину устанавливаем в периметр ремонтно зоны. Вывешиваем домкратом, гидравлическим подъемником, снимаем колесо;
- Демонтируем тормозной суппорт, диск, колодки (фрикционные накладки);
- Прочно фиксируем диск на верстаке, зажимаем;
- Условно делим площадь на 2 – 3 части, можно больше;
- В станок устанавливаем шаровую фрезу. Она имеет на конце закругленный профиль лезвия;
- Выставляем глубину резца. Глубина канавки не должна превышать 2 – 3 мм., в зависимости от толщины диска;
- Фрезеруем основу с каждой стороны, продуваем сжатым воздухом для удаления стружки, пыли, продуктов отработки.
Перфорацию проводим по аналогичной схеме. По завершении, правильно ставим элементы тормозной системы на штатное место, просверливаем отверстия на втором диске.
Нет времени на самостоятельную доработку — воспользуйтесь услугами СТО, купите новые, готовые диски.
Коли уж начали говорить о тормозных дисках, здесь можете прочитать про вентилируемые варианты, а также об износе и минимальной толщине. Стоит упомянуть о так называемых перфорированных вариантах, наверное многие видели что поверхность некоторых дисков иссверлена сквозными отверстиями, а также продольными канавками. Для чего это вообще нужно? И какую практическую пользу это несет …
ОГЛАВЛЕНИЕ СТАТЬИ
Впервые перфорация – сквозные отверстия и канавки, появились на гоночных автомобилях, сверлились вентилируемые варианты, так как охлаждение у них лучше, и таким образом старались улучшить торможение.
Стоит отметить — торможение действительно улучшается, тормозной путь сокращается от 5 до 10 процентов, что действительно впечатляет.
После этого перфорация стала распространяться и на обычные машины, однако все же это осталось элементом тюнинга, а не стандартной опцией производителей. Все потому что такие диски стоят дороже, металл и технологии производства там другие, что значительно увеличивает стоимость производства. Однако многие гаражные «Кулибины» сверлят отверстия у себя в гаражах, не всегда это правильно, но все по порядку.
Кому подойдет диск с насечками
Диски с насечками рекомендованы тем, кому нравится «экстремальное» использование диска. Для всех типов тормозных дисков и, в особенности, имеющих обработанную тормозную поверхность, Brembo проводит многочисленные стендовые и дорожные испытания для гарантии высоких рабочих показателей, тепловой и механической стабильности тормозной системы в самых различных условиях эксплуатации.
Это исключает образование трещин, как в перфорированных дисках, так и в дисках с насечками. Однако при использовании в экстремальных условиях, например, в гонках или даже в простых тренировочных заездах, диск с насечками показывает более высокую механическую стабильность, чем перфорированный диск, и потому предпочтителен.
Диски Brembo Max подойдут скорее тем, кто предпочитает содержание форме: канавки не только обеспечивают более высокую устойчивость к растрескиванию — хотя это важно лишь в экстремальных условиях, таких как соревнования, — но и помогают определить, когда пора заменить диск. . Различия в рабочих показателях практически отсутствуют, особенно при езде по обычным дорогам, хоть и в спортивном стиле
Во избежание ошибок в выборе и бесполезных вложений напомним, что для гоночного трека требуется другая продукция, разработанная специально для соревнований.
Различия в рабочих показателях практически отсутствуют, особенно при езде по обычным дорогам, хоть и в спортивном стиле. Во избежание ошибок в выборе и бесполезных вложений напомним, что для гоночного трека требуется другая продукция, разработанная специально для соревнований.
Вентилируемые(перфорированные) тормозные диски
Проверенная несколькими десятилетиями технология не утратила актуальности и в 21 веке. Дело в том, что, когда автогонщики более 40 лет назад пытались повысить тормозные характеристики автомобиля, они пришли к оригинальному выводу — использовать небольшого размера отверстия, чтобы увеличить охладительный эффект на тормоза. Проделав несколько отверстий, потом еще, и ещё они пришли к выводу, что значительно увеличенная вентиляция дисков поспособствовала более явному охлаждению.
Среднее количество отверстий на перфорируемых тормозных дисках, размещенных на одинаковой друг от друга расстоянии, равно 30-40 сверлениям. Именно через подобные каналы выходят образовывающиеся горячие газы, насыщенные фенолическими смолами. Кроме того, из них же своевременно выходят пыль и грязь, которая попала в пространство между диском и колодкой во время езды. В противном случае, она (грязь) может резко ухудшить трение необходимое для качественного торможения.
Вентилируемые(перфорированные) тормозные диски
Lucas TRW
Компания производит автомобильные тормозные товары. Практически половина из изготовленного материала предназначена для б/у автомобилей. Существует несколько моделей дисков, которые компания производит для средне бюджетных автомобилей в оригинальном качестве.
Среди предложений на рынке тормозных систем, товары компании Lucas TRW имеют оригинальный черный цвет с глянцевой поверхностью. Практически весь ассортимент продукции рассчитан для использования в бюджетных марках автомобилей. Цена на этот ассортимент небольшая, поэтому они доступны и отечественным автолюбителям. Тормозные элементы имеют отличную тепло проводимость.
К недостаткам можно отнести — сравнительно недолгий срок пробега дисков из отзывов пользователей интернета. Но это спорный вопрос, ведь срок эксплуатации может резко сокращаться если водитель предпочитает водить автомобиль в быстром темпе.
Вся соль в температуре
Известно, что при торможении кинетическая энергия движения преобразуется в тепло. Количество тепла в тормозных дисках зависит от нескольких факторов: активность использования тормоза, вес автомобиля, скорость. Обычный режим торможения со скорости около 80 км/ч может разогреть диски до 70-95 °С, а повторы «газ-тормоз» следом друг за другом нагревают тормозные диски до 300-400 °С.
Если диски получили объем тепла, который делает невозможным сброс давления, то для торможения нужно давить на педаль с невероятным усилием. И вероятно, что это не даст результат, тогда последствия очевидны. В городских условиях при обычном стиле вождения заводские диски вполне способны справиться с температурной нагрузкой. Но если приходится чередовать длинные циклы торможения, или стиль вождения агрессивен, надо плотно заняться вопросом апгрейда.
Тормозные диски. Дальнейшая эксплуатация
На данный момент пробег на новом комплекте приближается к 7000 км и кроме немного увеличившейся пыли и моментального появления борозд на передних дисках серьезных проблем не было. Повторю свое мнение, что система намного эффективнее стандартной. Кроме того, он определенно выглядит лучше. Конечно, никакие повседневные тормозные диски не смогут заменить суппорты большего диаметра или большего диаметра, но это действительно отличный способ обновить тормозную систему простым и недорогим способом. Стоит следить за выбором авторитетных производителей, которые гарантируют, что их продукция соответствует самым высоким контролируемым стандартам качества.
Перфорированные тормозные диски – что это, какие есть преимущества
Коли уж начали говорить о тормозных дисках, здесь можете прочитать про вентилируемые варианты, а также об износе и минимальной толщине. Стоит упомянуть о так называемых перфорированных вариантах, наверное многие видели что поверхность некоторых дисков иссверлена сквозными отверстиями, а также продольными канавками. Для чего это вообще нужно? И какую практическую пользу это несет …
ОГЛАВЛЕНИЕ СТАТЬИ
Впервые перфорация – сквозные отверстия и канавки, появились на гоночных автомобилях, сверлились вентилируемые варианты, так как охлаждение у них лучше, и таким образом старались улучшить торможение.
Стоит отметить — торможение действительно улучшается, тормозной путь сокращается от 5 до 10 процентов, что действительно впечатляет.
После этого перфорация стала распространяться и на обычные машины, однако все же это осталось элементом тюнинга, а не стандартной опцией производителей. Все потому что такие диски стоят дороже, металл и технологии производства там другие, что значительно увеличивает стоимость производства. Однако многие гаражные «Кулибины» сверлят отверстия у себя в гаражах, не всегда это правильно, но все по порядку.
Для чего нужна перфорация
Отверстия и канавки, которые сверлятся и наносятся на поверхность, нужны для лучшего охлаждения. Принцип такой — сверлятся от 30 до 50 равномерно расположенных отверстий которые насквозь проходят тормозной диск, это увеличивает «продуваемость» всей конструкции (особенно если она вентилируемая), что однозначно хорошо сказывается на охлаждении. Износ тормозных колодок снижается примерно на 10 процентов.
Однако помимо охлаждения, отверстия эффективно отводят газы, образующиеся при соприкосновении тормозной колодки и металлической поверхности. Такие газы возникают при перегреве самой тормозной колодки, образуется, так называемый – «граничный слой» между колодками и диском (что-то похожее происходит с шайбой в «Аэрохоккеи», когда она с легкостью скользит по поверхности), в нашем случае это скольжение тормозной колодки по металлической поверхности, который препятствует эффективному сцеплению именно в экстремальные моменты.
Так вот перфорация эффективно отводит эти газы, увеличивая сцепление поверхностей.
Также на поверхность может быть нанесены продольные не глубокие канавки (глубиной до 2 мм), обычно они «косые», направлены в сторону вращения колеса.
Они также отводят газы, хотя не так эффективно, а основное их назначение это борьба с загрязнением колодок, то есть если образуется пыль или грязь они очень быстро ее убирают, очищая плоскость.
Покупать или сделать самому?

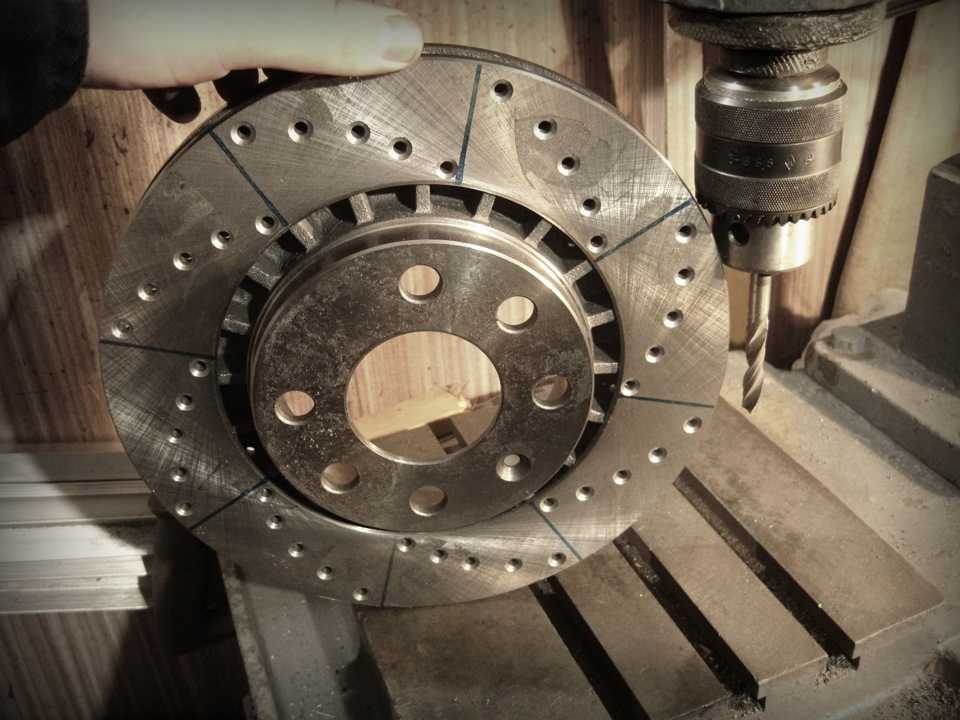

Вот мы и подошли к «гаражным Кулибиным», многие водители своими руками делают такой тюнинг, то есть сверлятся отверстия собственноручно, а не покупаются новые специальные диски! Правильно ли это? Скорее всего нет — в интернете ходит много фотографий по различным форумам с потрескавшейся плоскостью, вот несколько посмотрите.
Конечно, купить новые специальные, не всегда позволительно, ведь их производят именитые фирмы, которые «заточены» на прокачке автомобилей, да и строение и материал, там совершенно другие. Поэтому цены выше в 3 – 4 раза штатных образцов. Например, на Приору перфорация может стоять от 7000 рублей за пару, тогда как обычные просто вентилируемые, можно купить за 2000 рублей – пара.
Вот и экспериментируют наши «самоделкины» у себя в гаражах, уж коли задумались о таком тюнинге дам несколько советов:
2) Не сверлите дрелью, отверстия получатся плохого качества (косые), все работы нужно делать на специальных сверлильных станках, коих и в гаражах можно найти предостаточно.
3) После перфорирования, нужно на каждом отверстии снять фаску, иначе будут задираться колодки, что придаст им дополнительный износ, а не продлит их жизнь.
4) Делайте отверстий не 50 как на профессиональных вариантах, это снизит стойкость металла. Достаточно будет 20 – 30.
5) Заранее планируйте перфорацию, отверстия не должны быть рядом, расстояние должно быть достаточным, также они не должны проходить в «ребрах» диска, иначе есть вероятность разрушения конструкции.
инструкция производства
Сейчас небольшие видео ролики, где подробно описывается сам процесс, для тех кто делает своими руками очень полезные видео, смотрим.
Часть 1
Часть 2
На этом буду заканчивать, читайте наш АВТОСАЙТ.
(6 , 5,00 из 5)

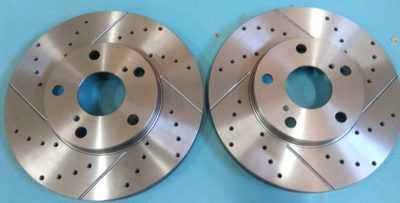

Что такое слотирование и перфорация тормозных дисков
Как и первые машины, которые стали выпускать в нашей стране для частных лиц в середине прошлого века, это автомобили ГАЗ, так и технологии и конструкции в них, пришли к нам с запада. Ни для кого не секрет , что фактически это были переработанные модели машин из США. Не смотря на то, что впоследствии отечественное автомобильное производство окрепло и стало жить обособленной жизнью, многие из «светлых» идей все также приходили из-за рубежа. Такой своеобразный парадокс. Нет, мы не хотим сказать, что наши конструкторы жили только чужим умом, были и свои инновации, но в основном они оставались на бумаге или предназначались для нужд армии. Так вот, это вступление мы лишь хотели подвести под то, что слова слотирование и перфорация, есть не что иное как заимствование, связанное со словом slot (щель) и perforation (перфорация). Исходя из смысловой нагрузки слов, в первом случае предполагается что на тормозной диск наносятся канавки от центра диска. Во втором случае, это сквозные отверстия в теле диска, расположенные в определенной размерной зависимости друг от друга.

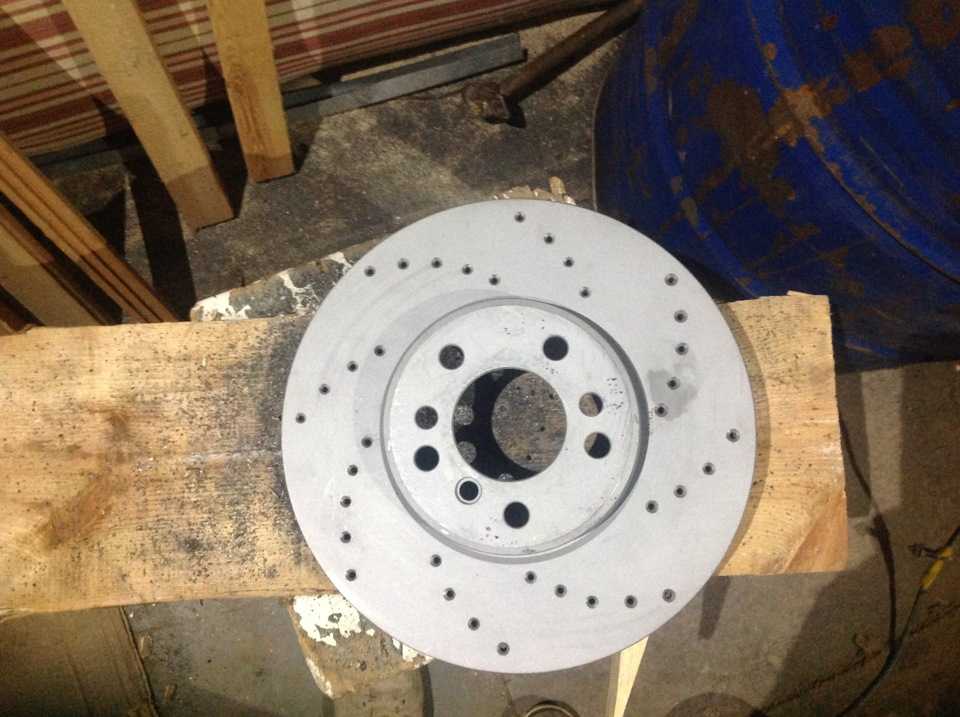

Как сделать перфорированные тормозные диски

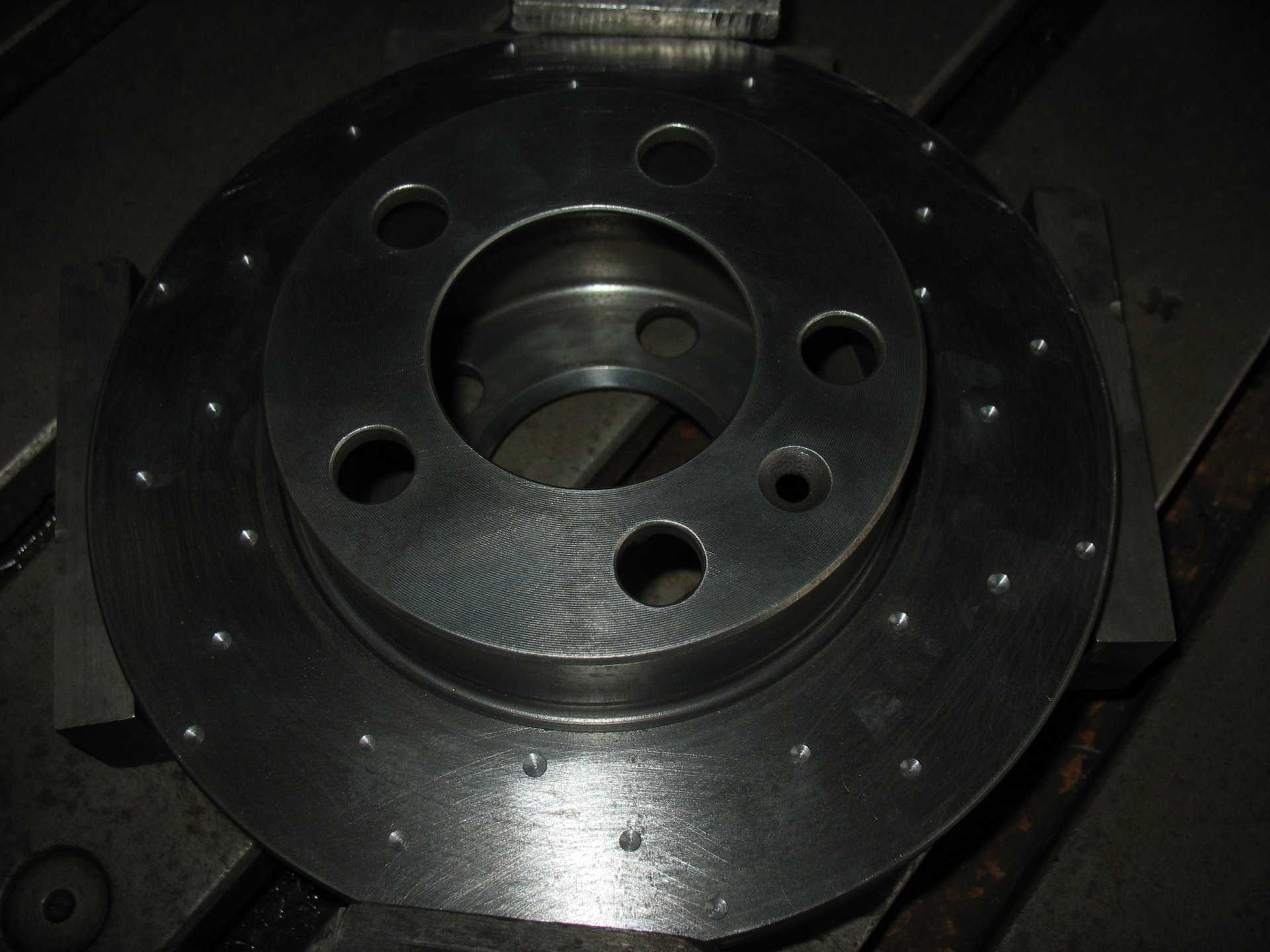

При пробеге 18 тыс, задумался про перфорированые тормозные диски. Ну и так как была возможность проперфорировать диски самому, то были куплены б/у передние тормозные диски почти без выроботки, и процес пошёл Сначало проточка диска на токарном станке (снялось 0.25 мм с одной стороны и 0.1 мм с другой). Затем диски были проперфорированы на координатно-фрезерном станке, на котором я и работаю.Долго думал какой рисунок сделать и пришел к такому варианту. Теперь буду искать ещё задние, которых ждёт такая же участь, но схемка нанесения перфорации будет немного другая.Сделал перфорацию и на задних дисках, которые были куплены как б/у, правда немного ржавенькие, но абсолютно без выроботки. Так иногда бывает, когда приганяют «англичанки» на разборку. Так было с передними, так стало и с задними. Задние даже не пришлось протачивать, просто почистил ржавчину металическим ёжиком (болгаркой) и проверили на токарном станке на радиальное биение. Всё оказалось в норме, биение в пределах нормы, всего 0.03 мм.Для уверенности ещё свожу и проверю балансировку.

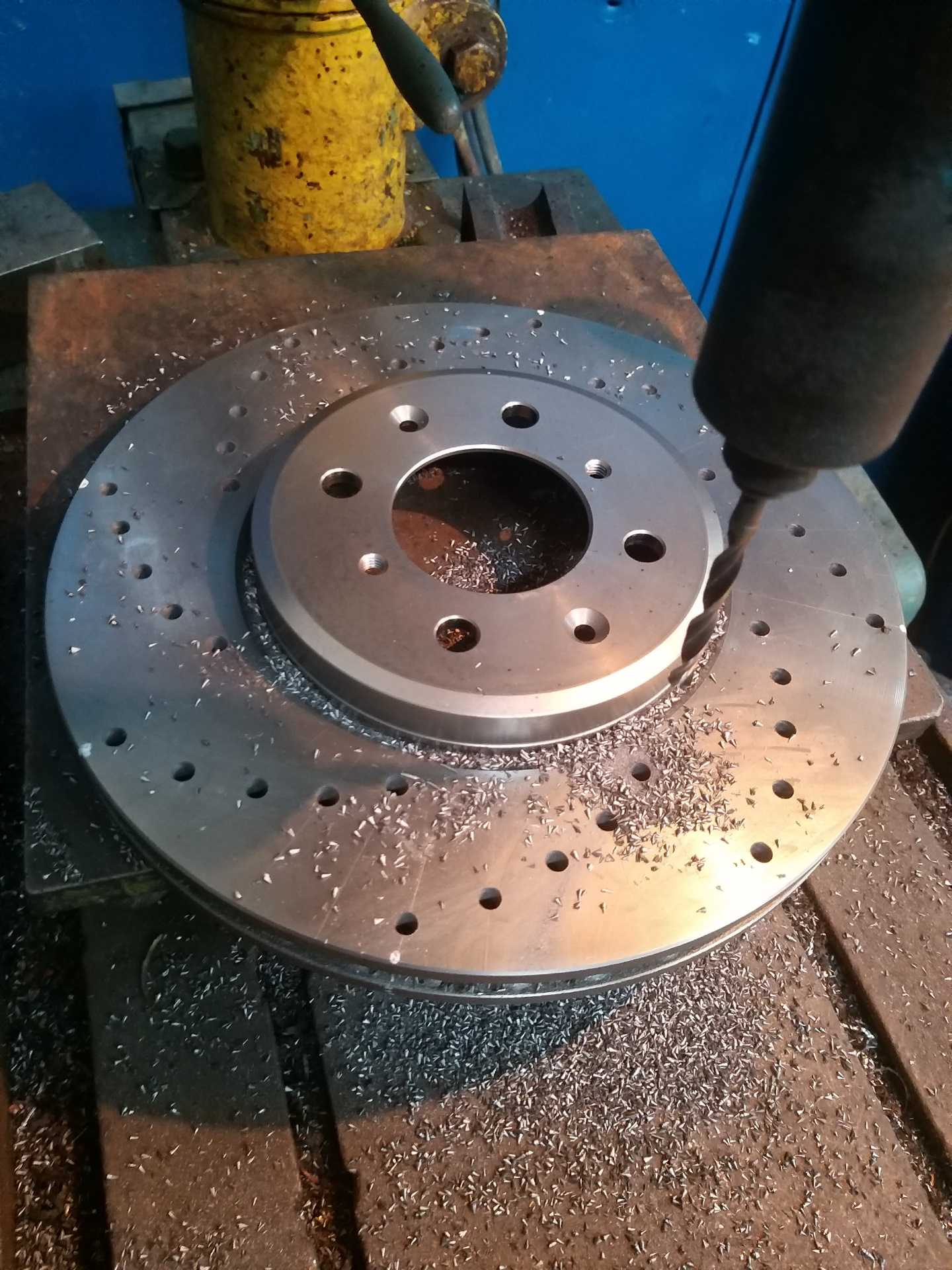

Процесс сверления отверстий и фрезеровка канавок можно посмотреть тут.
