Симптомы неисправности датчика коленвала

Датчики распредвала и коленвала на Lada Kalina 8 клапанов описание и нюансы замены

Датчик распредвала Калина 8 клапанов время от времени приходит в негодность. Произойти такое может по разными причинам, но результат один – деталь нуждается в замене. Аналогичная ситуация и с датчиком положения коленвала. О том, как демонтировать старые и установить новые элементы автомобиля такого типа, вы и узнаете в статье.

Датчик фаз (положения распредвала)

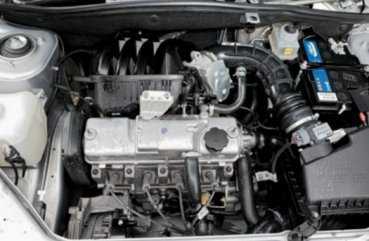

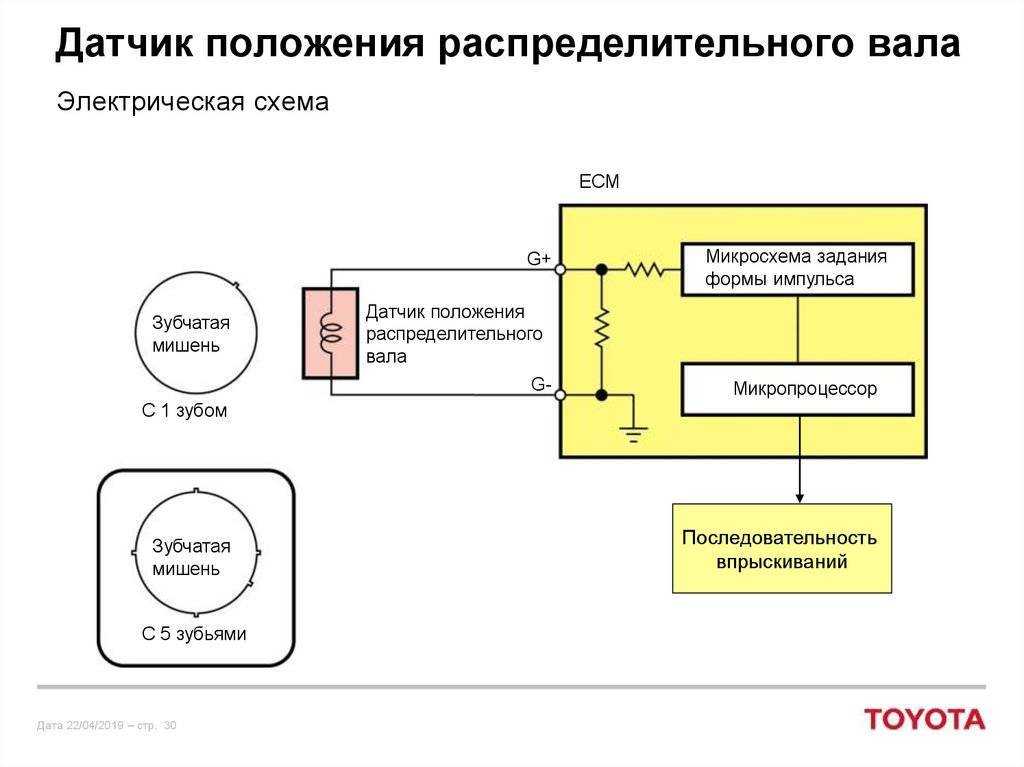

Эту деталь вы найдете на головке блоков цилиндров с левой стороны. Принцип работы достаточно простой. На самом распредвале есть особый штифт. Когда он проходит мимо датчика, но посылает сигнал на него. Этот момент соответствует сжатию поршня первого цилиндра.

Контроллером определяется угол распредвала. Это важная информация для систем машины и выход из строя датчика имеет определенные последствия. Информация подается в ЭБУ автомобиля, которым она используется для управления зажиганием и подачей топлива в каждый из цилиндров.

В каких ситуациях требуется замена

Если данная деталь выйдет из строя, вы увидите на панели приборов автомобиля индикатор «Check». Так ЭБУ сигнализирует водителю, что нужно проверить двигатель. Одновременно с этим меняется схема подачи топлива – оно идет одновременно во все цилиндры и вследствие этого возрастает расход.

Причиной поломки может быть механическое повреждение, а также иное. Пытаться ремонтировать сам старый узел смысла нет – стоит он немного и вы больше потратите нервов и времени.

В видео ниже вы найдете инструкцию по замене данной детали (автор ролика — Alexandr V).

Инструкция по замене

Чтобы заменить датчик распредвала, вам понадобится только ключ на «10». Использовать лучше головку с воротом или трещотку. Обычным ключом работать будет неудобно, хотя все же вполне возможно.

Схема действий по демонтажу и установке такая:

• вначале отключите колодку с проводами, отжав фиксатор и слегка потянув ее вверх;
• теперь при помощи ключа открутите саму деталь;
• ее можно вытащить, слегка потянув в сторону лобового стекла;
• установка производится в обратном порядке действий.

Сложностей в этом процессе нет, но будьте осторожны и не повредите как колодку с проводами, так и разъем под сам контроллер на блоке цилиндров.

Датчик положения коленвала

Хотя данный контроллер выходит из строя достаточно редко, его поломка может привести к самым неприятным последствиям. Вы можете просто встать посреди дороги без возможности продолжить движение.

Этот элемент установлен на крышке масляного насоса. ДПКВ передает информацию на ЭБУ, чтобы тот мог синхронизировать подачу топлива. Датчик индуктивного типа. Как уже сказано выше, из строя он выходит редко, но это становится большой проблемой.

В каких ситуациях требуется замена?

Если этот ДПКВ полностью вышел из строя, запустить двигатель у вас вообще не получится.

Но даже если он просто работает с перебоями, это можно узнать по ряду признаков:

• плохой запуск двигателя;
• нестабильная работа;
• снижение мощности;
• детонация при увеличении нагрузки.

Если вы заметили подобные признаки и других причин для них нет, меняйте датчик. Проверить его можно, протестировав сопротивление обмоток. Если показания омметра отличаются от 550-570, значит деталь неисправна. К счастью, стоит она немного и замена может производиться очень быстро.

Инструкция по замене

Чтобы заменить эту деталь, вам снова потребуется ключ на «10» и больше ничего.

1. Отключите зажигание. Затем отсоедините колодку проводов, отжав фиксатор.
2. Теперь отверните, используя ключ, болт крепления.
3. Остается снять старый ДПКВ и установить новый в обратном порядке.

Как работает датчик?

Чтобы научиться выявлять неполадки указанного прибора, нужно представлять его конструкцию и понимать принцип работы. Устройство датчика несложное и включает следующие элементы:

• многовитковая катушка;
• магнитный сердечник;
• выводы катушки припаяны к контактам разъема;
• неразборный пластмассовый корпус с отверстием для крепления.

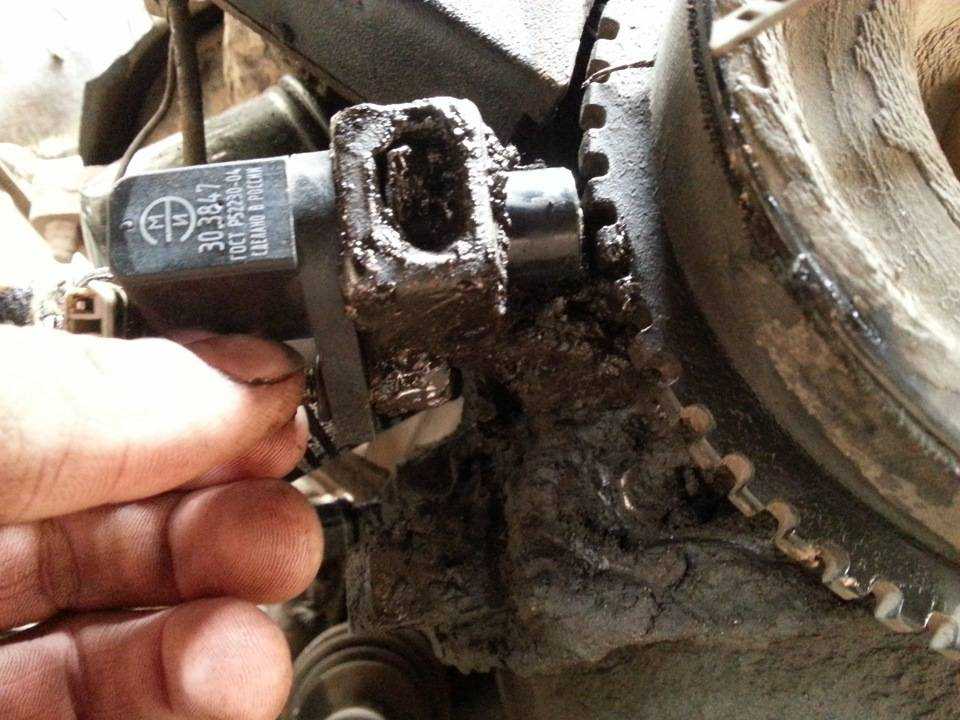

Измеритель устанавливается в непосредственной близости от зубчатого шкива, прикрепленного к коленчатому валу со стороны шестерен газораспределительного механизма. Посредством проводников датчик соединяется с главным электронным блоком, управляющим работой мотора.

Магнитный сердечник выведен наружу через торцевую часть пластикового корпуса и максимально приближен к зубьям вращающегося шкива. Просвет между деталями не превышает 1 мм.

Принцип действия прибора основан на явлении электромагнитной индукции. Когда в непосредственной близости от сердечника проходит значительная масса металла, катушка вырабатывает кратковременный электрический импульс. Зубцы крутящегося шкива вызывают череду таких импульсов, передающихся по проводам контроллеру. Благодаря этому электронный блок всегда «знает» положение коленвала, определяет верхние мертвые точки всех поршней и вовремя подает команду форсункам на впрыск топлива.

Отсюда возникло второе название прибора – датчик оборотов коленчатого вала. Надо понимать, что импульсы вырабатываются только при динамическом воздействии металлической массы, то есть, когда шкив вращается. Если коленвал остановился, ток в цепи элемента не возникает.

Лада Приора Хэтчбек B L A C K -STAR (бывшаЯ) › Бортжурнал › замена датчика распредвала

Где находится датчик коленвала? как проверить датчик коленвала (датчик синхронизации) Неисправность датчика фаз (ДФ) возможно определить только диагностическим прибором. При выходе датчика из строя характеристики двигателя никак не изменяются, кроме чуть завышенного расхода топлива (0, 5 л), который легко скрывается за стилем вождения. Еще из симптомов – задержка в запуске двигателя на 2 секунды вследствие ожидания сигнала от датчика. После ЭБУ перейдет на попарно-параллельный впрыск.

Если при этой неисправности машина троит и неустойчиво работает на холостом ходу, а так же стала «тупой» при разгонах, то стоит проверить, не провернуло ли зубчатый шкив на коленчатом валу (идет на привод генератора и остальных систем). Для проверки необходимо выставить первый цилиндр в верхнюю мертвую точку (ВМТ). Датчик положения коленвала должен смотреть на начало 20-го зубца от двух пропущенных.

Если со шкивом и работой все в порядке, то необходимо сбросить ошибку на ЭБУ и посмотреть, при каких условиях она снова появится. Если ошибка при работе двигателя на холостом ходу не возникает, необходимо проверять все соединения и провода. Это делается шевелением клеммы и жгута проводки. Если ошибка появилась при этой операции, то нужно искать плохой контакт, датчик не причем.

Если ошибка возникла спустя 15 секунд после сброса при ровной работе – то можно смело менять датчик. Для достоверности его можно проверить (схема проверки есть в Интернете), но цена нового датчика около 200 рублей — за эти деньги проще купить заведомо исправный, и, даже если дело окажется не в нем, иметь запасной.

Итак, мы убедились, что дело в датчике и будем его менять.

Для замены датчика фаз на автомобилях семейства Приора, Калина и Гранта с 16-ти клапанным двигателем нам потребуются:

Ключ «на 10» (лучше головка «на 10»)Шестигранник «на 5»Ключ «на 17»Датчик фаз для 16-ти клапанного мотора ВАЗ1. Датчик установлен на передней стороне двигателя (со стороны радиатора) рядом со шкивом впускного распределительного вала. Сверху его не видно. Определяем положение по подходящему в это месту жгуту проводов.

Определение положения датчика фаз

2. Отсоединяем клемму. Ключом «на 10» откручиваем два болтика. Откручивать аккуратно, так как они имеют свойство «убегать» под машину и в генератор вместе с шайбами.

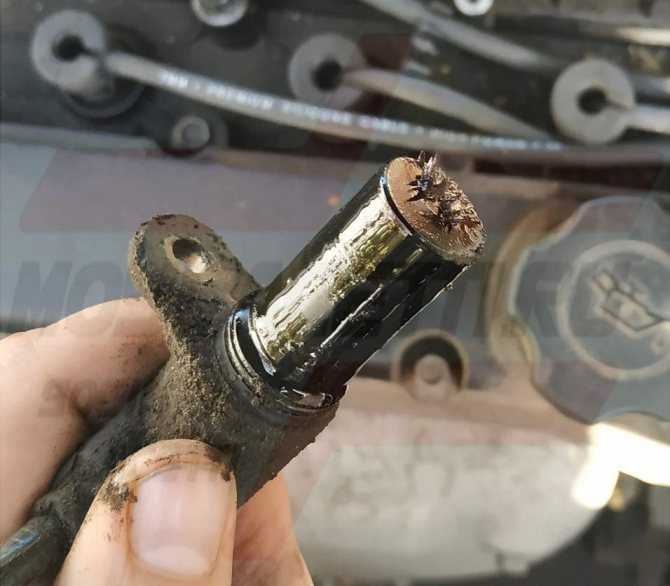

3. Снимаем датчик и осматриваем. В данном случае на нем обнаружены механические повреждения от шкива распредвала. Необходимо снять защитный пластиковый кожух и проверить состояние всего механизма. Если ДФ не имеет следов соприкосновения со шкивом, то просто меняем датчик на новый, и собираем в обратной последовательности.

Осмотр снятого датчика

4. Сразу оговорюсь, что в данном случае была проблема со шкивом генератора (провернуло зубчатый венец датчика коленвала). Датчик коленвала определял положение ВМТ с ошибкой, мотор сильно вибрировал, что и привело к поломке датчика фаз. И только тогда загорелась ошибка на панели приборов.

5. Откручиваем винты крепления кожуха шестигранником «на 5». Они располагаются сверху и по краям, один в центре под выступом и один с левого края кожуха внизу. Вытаскиваем винты вместе с кожухом. Осматриваем состояние ремня ГРМ (на фото ниже для наглядности крышка уже снята).

6. Выставляем первый цилиндр в верхнюю мертвую точку. Для этого либо ставим автомобиль на 4-ую передачу и катаем, или проворачиваем ключом за болт коленвала или распредвала. Метки на шкивах распредвалов должны попасть под прорези на пластиковом пыльнике (указаны стрелками).

Выставление первого целиндра в верхнюю мертвую точку

7. Обе метки должны находиться вверху. Для проверки правильности выставления коленвала есть окошко в коробке переключения передач, но оно сделано под 8-ми клапанный мотор, а в двигателе 2112 по нему ориентироваться очень тяжело. Проще проверить по зубчатому венцу на шкиве вспомогательных агрегатов. Датчик коленвала (ДКВ) должен смотреть на начало 20-го зуба после пропусков (справа стрелка показывает пропуск, стрелка слева указывает на ДКВ):

Направление датчика коленвала

8. Если все совпадает, то через прорези в шкиве впускного распредвала определяем состояние шторки. Она не должна иметь никаких дефектов. Шестерня не должна свободно перемещаться или качаться. В случае обнаружения несоответствия фаз или повреждений данных элементов необходимо разбирать привод ГРМ. Как это делать, подробно описано в статье замена привода ГРМ на автомобилях Лада Приора, Калина и Гранта (16 клапанов).

Определение состояния шторки

9. Если все узлы в порядке, то ставим новый датчик. Проворачиванием коленвала убеждаемся, что шторка не соприкасается с датчиком.

10. Собираем в обратной последовательности.

Где находится датчик коленвала Приора

Устройство, располагается в подкапотном пространстве рядом с масляным фильтром. Корпус датчика крепится всего одним болтом на «10» в специальном гнезде справа от шкива привода генератора.

Особенности работы

Работа устройства основывается на эффекте Холла. Принцип измерения строится на принципах проводимости, изменяемости ее уровня в зависимости от приближения или отдаления металлических изделий. По этой причине рабочая, чувствительная часть датчика заведена в шкив привода генератора. В свою очередь шкив по всей своей окружности имеет металлические зубцы, двух из которых не хватает.

Существует несколько разновидностей датчиков:

• магнитные, индукционные изделия;
• классического типа;
• оптического типа.

Проверка

Проверка датчика осуществляется в два этапа: визуальная и приборами.

Визуальная проверка подразумевает под собой осмотр датчика и его частей на видимые повреждения.

На датчике не должно быть:

• Трещин и сколов;
• Металлической стружки на чувствительном элементе;
• В разъем ДПКВ не должно быть влаги;
• Разъем должен четко фиксироваться на датчике;

Так же следует проверить шкив на его целостность и соосность.

Проверяется:

• Целостность демпфера;
• Соосность шкива по отношению к датчику;
• Загрязнение зубьев шкива;

Проверка датчика приборами

Проверку ДПКВ можно осуществить с помощью приборов подключаемых к ЭБУ. Следует отметить что данная проверка лишь покажет неисправность датчика в случае его полного отказа, то есть тогда, когда автомобиль перестанет запускаться.

Диагностика

Перед тем, как предпринимать действия по демонтажу и диагностике ДПКВ, надо убедиться в надёжности крепления прибора и очистить от грязи место его крепления и контактный разъём. После этого ещё раз проверяют работоспособность ДВС. В случае сохранения симптомов поломки датчика, его демонтируют.

Снятие датчика:

Сняв датчик, нужно понять, является ли он причиной неисправности двигателя. Перед тем, как диагностировать ДПКВ, проверяют целостность разъёмов и кабеля. Работоспособность прибора проверяют с помощью мультиметра:

1. Измеритель устанавливают в режим омметра.
2. Щупы мультиметра подсоединяют к контактам ДПКВ — нормальное сопротивление будет в пределах 550–750 Ом.
3. Измеритель переводят в режим вольтметра, к наконечнику датчика подносят металлический предмет. Мультиметр должен фиксировать скачки напряжения.

Если такие результаты измерений не наблюдаются, то ДПКВ подлежит замене.

Покупая новый датчик положения коленвала Лада Гранта, в первую очередь нужно обращать внимание на брендовые изделия. Такой ДПКВ будет стоить намного дороже своих аналогов неизвестных производителей, но зато не принесёт неожиданных неприятностей в дороге

Сообщества › Лада Приора (Lada Priora Club) › Блог › Датчики системы управления двигателем

Периодически в личке спрашивают, поэтому решил слить сюда. Материалы из сети.Датчики системы управления двигателем

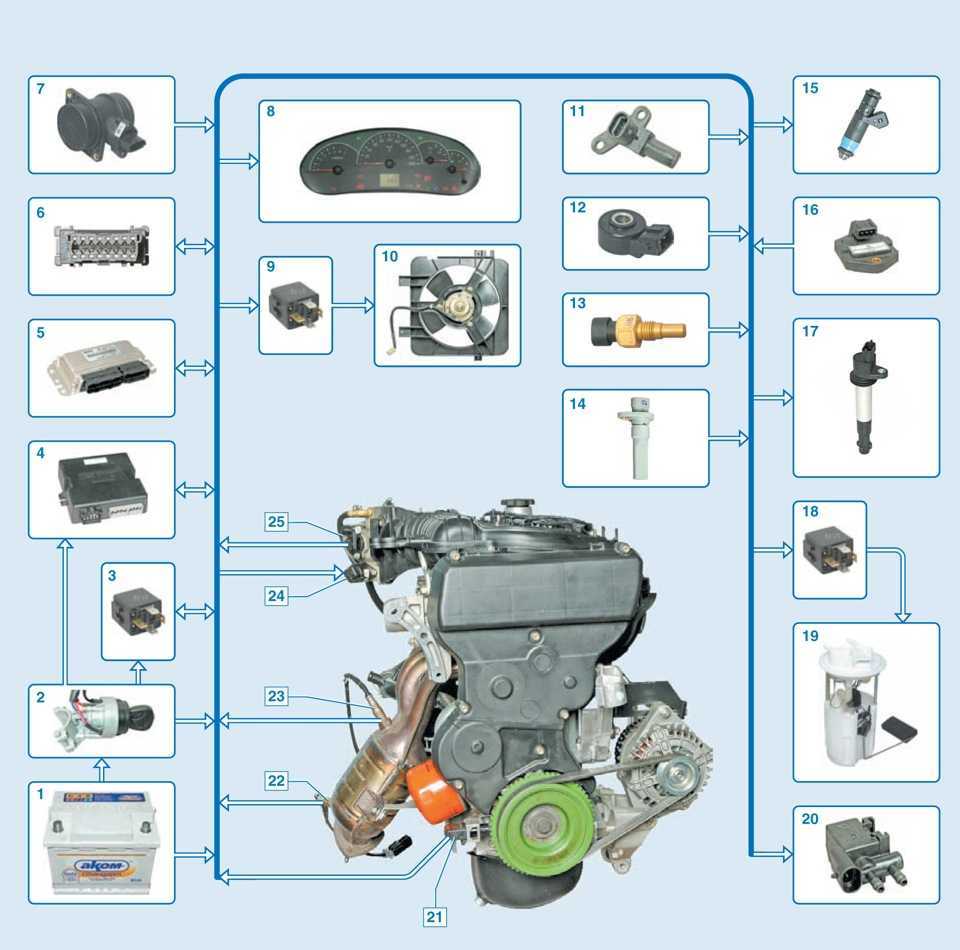

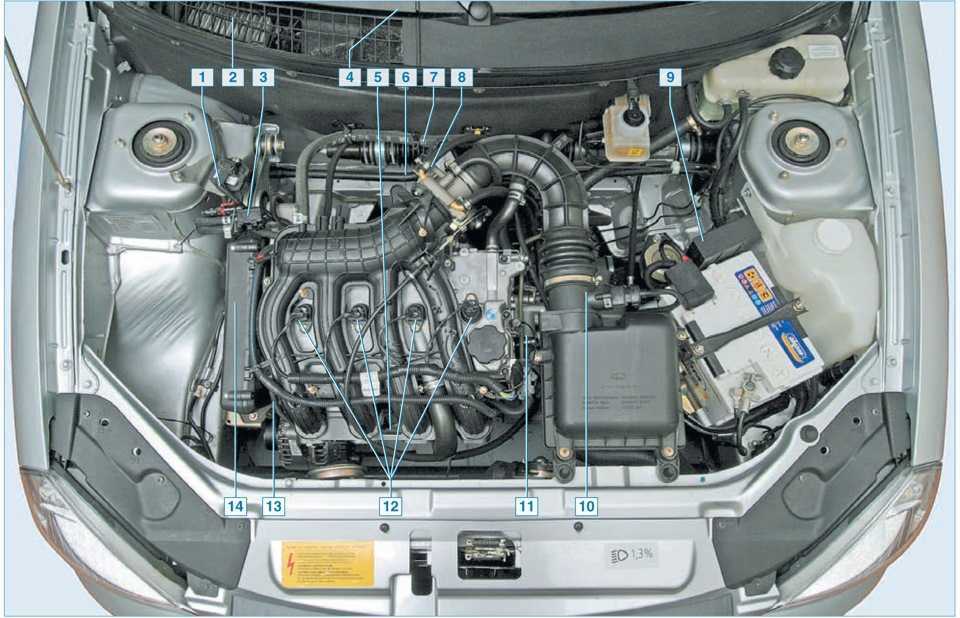

Двигатель ВАЗ-21126 оснащен системой распределенного фазированного впрыска топлива: бензин подается форсунками в каждый цилиндр поочередно в соответствии с порядком работы двигателя.Электронная система управления двигателем (ЭСУД) состоит из контроллера, датчиков параметров работы двигателя и автомобиля, а также исполнительных устройств.Контроллер представляет собой мини-компьютер специального на значения, в его состав входят оперативное запоминающее устройство (ОЗУ), программируемое постоянное запоминающее устройство (ППЗУ) и электрически перепрограммируемое запоминающее устройство (ЭРПЗУ).

Контроллер закреплен на кронштейне, под консолью панели приборов. Контроллер получает информацию от датчиков системы и управляет исполнительными устройствами, такими как топливный насос и форсунки, катушки зажигания, регулятор холостого хода, нагревательные элементы датчиков концентрации кислорода, электромагнитный клапан продувки адсорбера, электровентилятор системы охлаждения и различными реле системы. При включении зажигания контроллер включает главное реле, через которое напряжение питания подводится к элементам системы.При выключении зажигания контроллер задерживает выключение главного реле на время, необходимое для подготовки к следующему включению (для завершения вычислений, установки регулятора холостого хода, управления электровентилятором системы охлаждения).Контроллер также выполняет диагностические функции системы управления двигателем (бортовая система диагностики). Контроллер определяет наличие неисправностей элементов системы управления, включает сигнализатор не исправности в комбинации приборов и сохраняет в своей памяти коды неисправностей. При обнаружении неисправности, во избежание негативных последствий (прогорание поршней из-за детонации, повреждение каталитического коллектора в случае возникновения пропусков воспламенения топливо-воздушной смеси, превышение предельных значений по токсичности отработавших газов и пр.), контроллер переводит систему на аварийные режимы работы. Суть их состоит в том, что при выходе из строя какого-либо датчика или его цепи контроллер для управления двигателем применяет замещающие данные, хранящиеся в ППЗУ.

Сигнализатор неисправности системы управления двигателем расположен в комбинации приборов.Если система исправна, то при включении зажигания сигнализатор должен загореться — таким образом ЭСУД проверяет исправность сигнализатора и цепи управления. После пуска двигателя сигнализатор должен погаснуть, если в памяти контроллера отсутствуют условия для его включения. Включение сигнализатора при работе двигателя информирует водителя о том, что бортовая система диагностики обнаружила неисправность и дальнейшее движение автомобиля происходит в аварийном режиме. При этом могут ухудшиться некоторые параметры работы двигателя (мощность, приемистость, экономичность), но движение с такими неисправностями возможно, и автомобиль может самостоятельно доехать до СТО. Единственным исключением является датчик положения коленчатого вала, при его неисправности двигатель работать не может.

Сигнализатор неисправности системы управления двигателем в комбинации приборов

После устранения причин неисправности сигнализатор будет выключен контроллером через определенное время задержки, в течение которого неисправность не проявляется, и при условии, что в памяти контроллера отсутствуют другие коды неисправностей, требующие включения сигнализатора. Коды неисправностей (даже если сигнализатор погас) остаются в памяти контроллера и могут быть считаны с помощью диагностического прибора DST-2M, подключаемого к диагностическому разъему.При удалении кодов неисправностей из памяти контроллера с помощью диагностического прибора или посредством отключения аккумуляторной батареи (не менее чем на 10 с) сигнализатор гаснет.

Зубья расположены на диске с интервалом 6°. Два зуба из 60 срезаны, образуя впадину.При прохождении впадины мимо датчика в нем генерируется так называемый «опорный» импульс синхронизации. Установочный зазор между сердечником и вершинами зубьев должен находиться в пределах 1±0,4 мм. При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика — в его обмотке наводятся импульсы напряжения переменного тока. По количеству и частоте этих импульсов контроллер рассчитывает фазу и длительность импульсов управления форсунками и катушками зажигания.

Где именно находится датчик скорости на Ладе Приора

Одним из наиболее важных элементов на автомобиле Лада Приора является датчик скорости, за работой которого нужен непрерывный контроль. Некорректная работа этого датчика может привести к снижению тяги, увеличения расхода топлива, а его полная недееспособность может создать аварийную ситуацию на дороге.

Опытным автомобилистам знакома ситуация, когда на скорости в 100 км/ч спидометр автомобиля потихоньку сползает до 80, при этом автомобиль продолжает двигаться в том же темпе. Если вам пришлось столкнуться с такой ситуацией, то желательно знать, где находится датчик скорости на Приоре и возможные устранения этой неисправности.

Датчик скорости на Ладе Приора располагается на верхней части корпуса коробки передач. Неисправный датчик передает неверную информацию, которая отражается в виде некорректной работы автомобиля.

Проверка датчика скорости

Выяснить работоспособность этого элемента намного проще владельцем Приоры с бортовым компьютером. На дисплее появится сообщение, информирующее об отсутствии поступления сигнала на датчик скорости.

Также несложно это понять и без компьютера по изменениям в работе холостого хода, нестабильной тяге, неверным показаниям спидометра и увеличению расхода топлива.

Коды ошибок на Приоре и их расшифровка

Способ № 1 без снятия датчика

Приору нужно расположить так, чтобы одно из колес не касалось поверхности. Далее контакт датчика скорость следует присоединить к вольтметру и начать вращение подвешенного колеса. Появление на тестере напряжения будет подтверждать рабочее состояние датчика.

Способ № 2

Для проверки датчика этим методом понадобится контрольная лампа. Далее от него нужно отсоединить клемму, подающую импульс.

Вывешиваем колесо над поверхностью и после подсоединения контрольной лампы к плюсовой клемме АКБ с одной стороны и к импульсной клемме с другой начинаем вручную вращать колесо.

Если при вращении колеса появится мигание лампы, то искать неисправность необходимо в других узлах.

Демонтаж и замена датчика скорости

Чтобы добраться до него нужно иметь некоторые инструменты и немного времени. Из инструментов понадобятся:

1. Две отвертки: плоская и крестообразная.
2. Торцевая головка на 10.
3. Рукоять с трещоткой.

Чтобы попасть к местоположению необходимого элемента, нужно открутить хомуты и снять входной патрубок инжектора, который проложен от воздушного фильтра до дроссельного узла. Для этого следует открутить стяжные болты с обеих сторон патрубка, отвернуть болт тонкого шланга и снять всю конструкцию. После выполнения этих действий можно будет увидеть месторасположение датчика скорости.

После того как обзору датчика скорости ничего не мешает, можно его демонтировать.

Отключаем проводку, идущую к датчику от разъема питания. При помощи головки на 10 и трещотки откручиваем гайку на шпильке. Аккуратно вытягиваем корпус датчика из посадочного места

Если он плохо поддается демонтажу, для облегчения можно использовать плоскую отвертку

Осторожно подденьте корпус снимаемого элемента снизу и достаньте его из коробки передач

Далее устанавливаем новый датчик скорости и надежно фиксируем, предварительно смазав уплотнительную резинку машинным маслом.

Возвращаем в исходное положение патрубок воздуховода и закрепляем его. Подключаем питание к аккумуляторной батарее.. Проверка датчика холостого хода на Приоре

Проверка датчика холостого хода на Приоре

Выбор датчика

Датчик скорости необходимо приобрести новый, чтобы не возникало проблем. Визуально датчик, предназначенный для Приоры, почти не отличается от элемента Калины, и многие продавцы утверждают, что одну модель можно запросто заменить другой моделью.

С виду похожие датчики имеют абсолютно разную начинку, и после установки несоответствующего элемента будут происходить частые сбои в работе ЭБУ и неправильным показаниям на спидометре.

Поэтому перед покупкой нужно внимательно изучить старую деталь, переписать каталожный номер и приобретать точно такую же модель.

Рекомендуем: Замена фильтра салона Киа Рио 2013

Предназначение и принцип действия датчика фаз

Штатный датчик фаз Приора служит для точной идентификации цикличности эксплуатации мотора и, с учетом полученной информации, трансляции ее в виде электронных импульсов на входной разъем бортового компьютера, который управляет функционалом силовой установки.

Вкратце, можно сказать, что предназначение датчика фаз – определение угловой позиции распредвала бензинового агрегата автомобиля. Принцип действия данного устройства основан на использовании эффекта Холла. На шкиве распредвала автомобиля расположен приваренный и проточенный особенным образом диск задающего значения.

При прохождении диска через специальное отверстие датчика фаз от прибора на бортовой компьютер транслируется сигнал напряжения со значением, близким к начальному показателю (чуть больше нулевого значения). При перемещении диска через контрольный сегмент для замеров появляется сигнал трансляции, т.н. опорный импульс, с разностью потенциалов около 5 Вольт, что сопоставимо позиции III цилиндра в точке сжатия.

Другими словами, высокочувствительный элемент изделия реагирует на конфигурацию, создаваемую круговым вращением распределительного вала мотора магнитного поля. Такой датчик фаз для Приора, цена на которого приемлема для российских автолюбителей, представляет собой комплекс компонентов, где устройство вторичного типа состоит из каскада выходного вида, исполненного по аналогу открытого коллектора, а также полупроводникового моста и импульсного усилителя.

Часто российские автолюбители спрашивают о датчике фаз, где находится, как сложно его демонтировать и т.д. Информируем, что это устройство расположено на кормовом приводном кожухе DOHC распредвалов. Снятие и замена датчика фаз на Лада Приора вызовет некоторый дискомфорт из-за «слепого» поиска отверстия для крепежа прибора, однако при известной сноровке это сделать будет несложно.

В автомобиле Лада Приора датчик фаз придан, как моделям с восьмиклапанным мотором, так и с шестнадцатиклапанным «движком». Если в первом случае его расположение в торцевой плоскости ГБЦ возле фильтра очистки воздуха, то во другом на ГБЦ возле первого цилиндра автотранспортного средства.

На автомобилях (восьмиклапанных) Лада Приора выпуска до 2005 года датчик фаз не устанавливался. Если транспортное средство не оснащалось ранее таким прибором, то это означало смену принципа открывания систем впрыска, т.е. форсунки работали попарно в параллельном режиме. Если прибор установлен на автомобиль, то впрыск топлива происходит фазировано, т.е. конкретной форсункой в соответствующий цилиндр.

Дефект такого устройства и приведение его в нерабочее состояние по тем или иным причинам означает, что следует ожидать увеличения расхода горючего, повышения токсичности выхлопных газов и проблем с диагностированием ошибок этого устройства. К основным неисправностям электронного гаджета относятся следующие случаи:

1. При пуске силовой установки некоторое время стартер крутит маховик в течение 3-5 сек. Далее мотор заводится и на панели приборов загорается транспарант “Check Engine”, что означает ожидание бортового компьютера по получению сигналов прибора.
2. Перерасход горючего.
3. Ошибки режима самостоятельной диагностики автомобиля при эксплуатации моторного агрегата.
4. Уменьшение динамических свойств силовой установки транспортного средства.
5. Мотор не запускается.
