Что означают цветные полоски, точки и метки на шинах?

Индекс скорости

Индексом скорости называется параметр шины, указывающий на максимально допустимую скорость, с которой можно ездить на данной шине при максимальной нагрузке. Индекс скорости и индекс нагрузки тесно связаны между собой. В маркировки шины индекс нагрузки и индекс скорости указываются следом за типоразмером шины. Например: шина 185/75R14 82S 82 — индекс нагрузки (в данном случае 475 кг на колесо) S — индекс скорости (в данном случае 180 км/час).

Индекс скорости обозначается латинскими буквами от А (минимальный, А1 = 5 км/ч) до Y (максимальный, 300 км/ч). Для легковых автомобилей наиболее распространенными являются индексы скорости: T (до 190 км/час), Н (до 210 км/час), V (до 240 км/час), W (до 270 км/час) и Y (до 300 км/час).

Шины для внедорожников и легких грузовиков обычно имеют меньший индекс скорости. Для внедорожников и легких грузовиков наиболее распространёнными являются индексы скорости: Q (до 160 км/ч), R (до 170 км/ч) и S (до 180 км/ч).

Индекс скорости и индекс нагрузки тесно связаны между собой. Например: на шине указаны индексы нагрузки и скорости 98Т, что означает максимальную нагрузку до 750 кг на колесо при максимальной скорости 190 км/час. При более низкой скорости движения нагрузку на колесо можно чуть превысить, а при уменьшении нагрузки на колесо можно чуть повысить максимальную скорость.

Индексы скорости и нагрузки являются важными показателями, которые обязательно должны учитываться при подборе шин. При установке на автомобиль шин, следует устанавливать только шины, индекс скорости которых не ниже чем у шин, устанавливаемых на конвейере. Например: на автомобиле на заводе установлены шины с индексом скорости H (до 210 км/час), это означает что на данный автомобиль нельзя устанавливать шины с индексом скорости T (до 190 км/час), но можно устанавливать шины с более высокими индексами скорости V (до 240 км/час), W (до 270 км/час) или Y (до 300 км/час).

Получить более подробную информацию об индексе скорости, ознакомиться с таблицей индексов скоростей и их значений вы можете в нашей статье: Индекс скорости шин

Почему водителю важно знать, что означают цветные полосы и метки на шинах

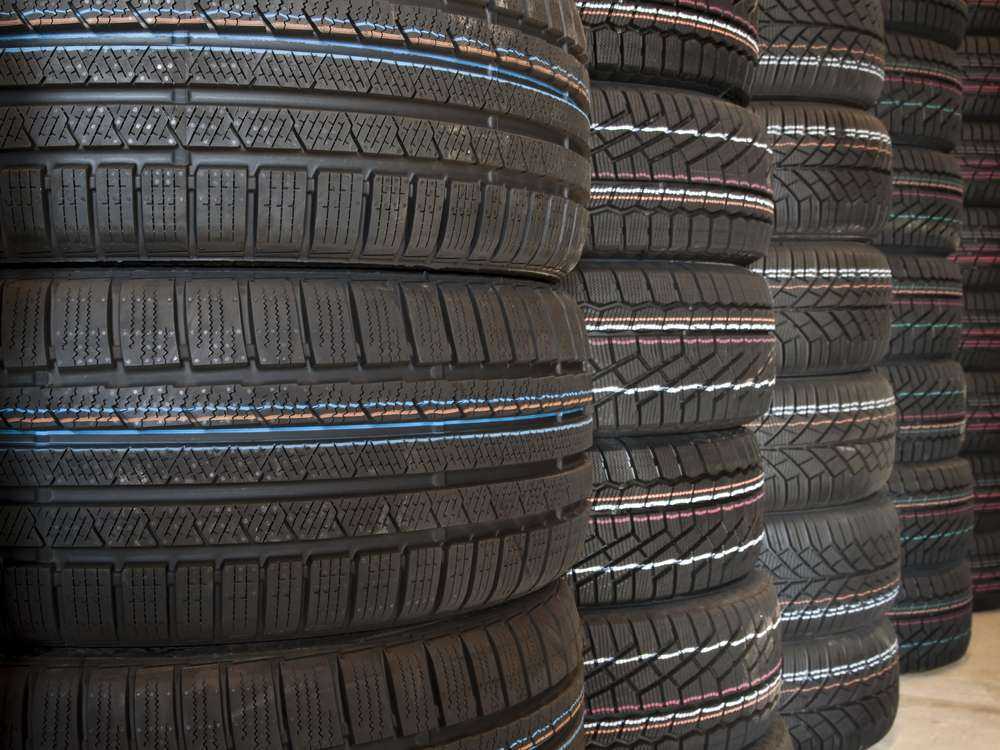

Цветная маркировка имеется на каждой шине. Она наносится на заводе при производстве покрышки

Ведь очень важно сделать так, чтобы установить протекторную ленту на шину ровно и без перекосов. Вот поэтому на еще пока сырую протекторную ленту и наносят цветные полоски

Автоматика ориентируется на них для центовки ленты на шине. После вулканизации эти полосы остаются. На них начинают ориентироваться логисты на складе готовой продукции. Ведь шины приходят туда огромными шеренгами, потому узнать типоразмер и модель покрышки без подсказки трудно.

На цветные линии неплохо обращать внимание и покупателю новой «резины». Дело в том, что покрышки часто продают вразнобой

Нередко встречаются ситуации, когда шины, произведенные в разные годы, собирали в один комплект и предлагали доверчивым людям. А ведь лучше всего установить на автомобиль покрышки из одной партии. Тут и могут помочь полоски. Если на шинах они идентичны, это косвенный признак того, что резину выпустили в одно время. При этом, нелишним будет осмотреть и боковину шин, где написана дата производства.

Дальше обращаем внимание на точки. Красная метка означает место с самым большим радиусом

Дело в том, что покрышка не бывает идеальной и какая-то часть протектора выше, чем ее остальная рабочая зона. Это может помочь при шиномонтаже. Мастер установит шину так, чтобы красная точка была напротив легкой зоны обода, которая обозначается буквой «L». Если такого обозначения нет, то сначала нужно отдельно прокрутить диск, чтобы ее найти, а это уже долгая процедура. Но таким образом можно максимально снизить биение колеса.

Ну а желтые точки указывают на самые легкие места резины. При монтаже на диск, эта метка должна быть рядом с легкой зоной обода, или ее нужно совместить с ниппелем. Это позволит установить на колесо меньше грузиков, то есть лучше отбалансировать колесо.

Белые же круги на шине ставят в тех местах, где отклонение радиальной силы минимально. То есть это самое гибкое место покрышки. При монтаже такая метка так же должна располагаться напротив самой легкой зоны обода.

Маркировка шин

Существуют определенные стандарты маркировки, которые любой производитель обязан указать на покрышке. Данные надписи наносятся на боковине шины и содержат полезную для покупателя информацию. Крупными буквами указана компания-производитель, модель шины, ее размер.

Существует два вида определения размера – европейское обозначение или американское. Европейская маркировка использует метрическую систему и выглядит следующим образом: 185*45*R17. Первое число говорит о ширине протектора, второе – высоте профиля, а третье – внутреннем диаметре. Под буквой R подразумевается радиальное плетение корда.

Второй американский способ использует дюймовую систему. Маркировка 30*10,5*R17 говорит покупателю сначала о внешнем диаметре колеса (30 дюймов), ширине протектора (10,5) и внутреннем диаметре. Такой способ наиболее удобен, ведь указаны внешние размеры шины.

Отдельное внимание стоит уделить метке с индексом нагрузки и скорости на боковинах покрышек. Эти отметки нанесены рядом с размерностью колеса и обозначаются числом и латинской буквой соответственно. Как и дорожные знаки, такие обозначения несут важную информацию для покупателя

Как и дорожные знаки, такие обозначения несут важную информацию для покупателя.

Индекс нагрузки говорит о том, какой предельный вес может выдержать одна покрышка. Если на ней нанесено два значения через дефис, то это значит, что шины могут устанавливаться спарено и первое значение говорит о нагрузке при одиночной установке, а второе – при сдвоенном монтаже. Дополнительно может быть отметка EL (Extra Load), которая свидетельствует об усиленном плетении корда и том, что индекс нагрузки таких шин выше на три пункта.

Индекс скорости обозначают латинской литерой. Такая маркировка говорит о предельных значениях скорости, которые можно развивать на такой резине. Здесь все просто – чем ближе буква к концу латинского алфавита, тем выше значением скорости.

Важное значение имеет сезонность резины. Летние шины никак не обозначаются – если на боковине нет специальных пиктограмм, такие покрышки считаются летними. Возможно дополнительное присутствие значка зонтика, дождя, слов Aqua или rain, что говорит о развитом риснунке, позволяющем эффективно отводить воду и противостоять аквапланированию

Возможно дополнительное присутствие значка зонтика, дождя, слов Aqua или rain, что говорит о развитом риснунке, позволяющем эффективно отводить воду и противостоять аквапланированию.

Всесезонные шины маркируются буквами M+S или Mud+Snow. Такая резина неплохой чувствует себя при средних температурах, однако существенно проигрывает профильным комплектам при отклонении от средних значений. Поэтому желательно иметь два вида сезонной резины, а всесезонку рассматривать как «переходной комплект».

Зимняя резина обозначается значком снежинки или литерой W (Winter). Такие комплекты состоят из резины мягких сортов, которая не дубеет на морозе и отлично цепляется за покрытие. Покупатель может выбирать между шипованной или нешипованной резиной (липучками).

Шипованные комплект нужен лишь для суровых зим и частого движения по заледенелому асфальту. Если вы проживаете в городских условиях, то достаточно нешипованных шин. В зависимости от типа климата можно отдать предпочтение скандинавской резине (холодная снежная зима) или европейскому аналогу (мягкий климат).

Также бывает, что на шинах нанесены дополнительные знаки в виде надписи Rotation, Outside или Inside, стрелок, обозначающих направления вращения. Такие отметки ставятся на шины с ассиметричным и направленным рисунком и говорят о правильном расположении колеса, его внешний или внутренней стороне. Все это существенно облегчает монтаж покрышки своими руками.

Иногда можно встретить различные цветные полоски на шинах. В виде разноцветных линий, полосок, треугольников, квадратов или печатей. Эти полоски несут интересную информацию и составе резиновой смеси и дают ценную информацию для работника шиномонтажа.

Маркировка сертификации

Автомобильные шины проходят процедуру обязательно международной сертификации, маркировка о прохождении такой сертификации указывается на шине:

E (в кружочке) — шина соответствует европейским требованиям ECE (Economic Commission for Europe), за буквой следует цифра от 1до 48 соответствующая коду страны, где шина проходила сертификацию

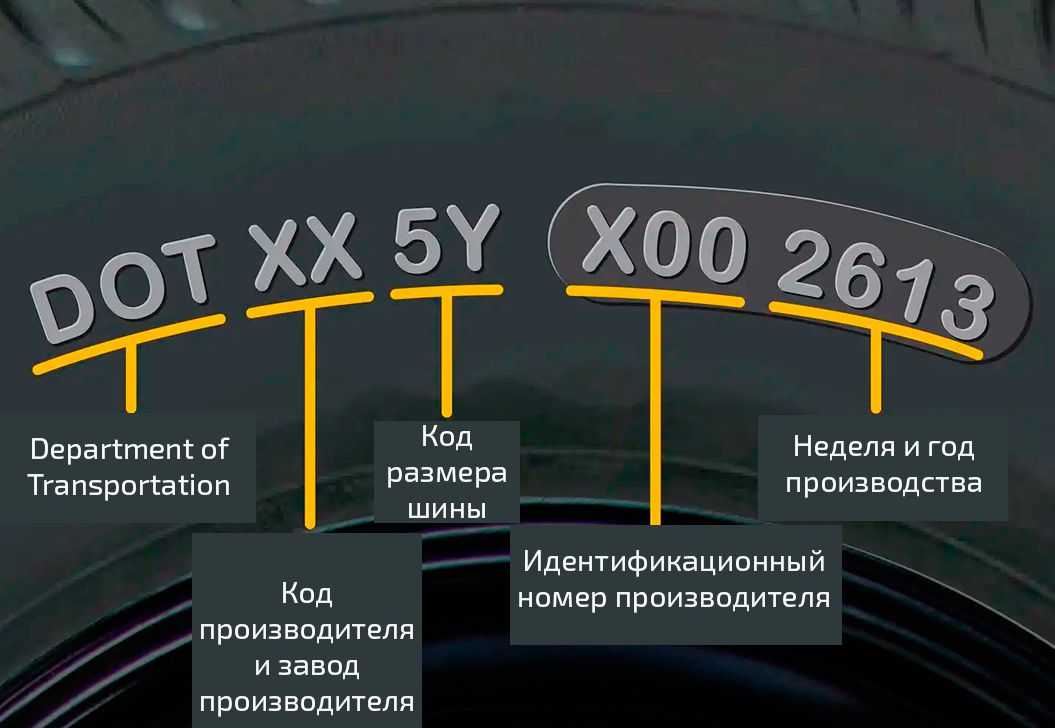

DOT — шина соответствует американским стандартам качества (Department of Transportation— Министерство транспорта США), следом за обозначением DOT идет цифровой код, в котором зашифрованы завод-изготовитель, пресс-форма и партия производства

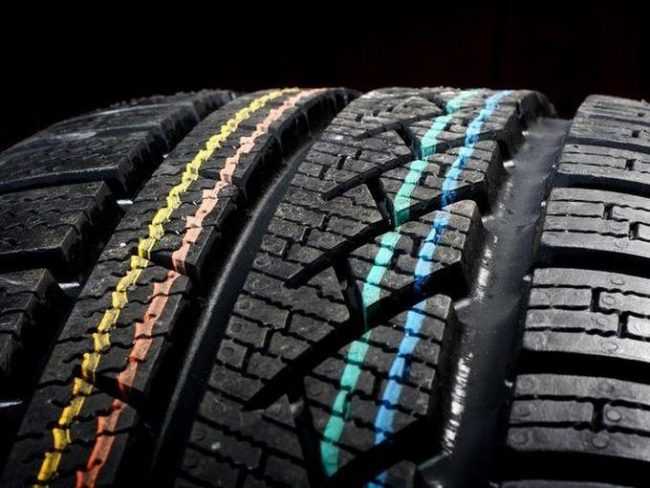

Что означают продольные линии на протекторе колес

Очень многие неверно толкуют назначение разноцветных продольных полос на протекторе. Некоторые считают, что это индикатор износа. Другие утверждают, что это показатель поперечного качения. На деле все гораздо проще – с помощью этих линий производители маркируют отдельные партии шин. Благодаря этим знакам различия гораздо проще сортировать продукцию на огромных складах шинных заводов.

Эти линии располагаются как на наружной части протектора, так и в его бороздах, а также на ободе покрышек. Цветовые сочетания линий встречаются самые разные. Отличаются также толщина и набор цветов в одной линии. Таким образом производитель закодировал информацию о диаметре и размере шины, а также ее сезонном назначении. При выборе и покупке шин нет особого смысла присматриваться к этим полоскам. Единственное, что может покупатель по ним определить, – это полную идентичность шин, сравнив маркировку на комплекте покрышек.

Часто встречается ситуация, когда покупается комплект покрышек: три из одной партии и одна из другой. Несмотря на одинаковый рисунок протектора, шины разных партий могут по весу отличаться. Разница в весе покрышек даже в 10–20 грамм сказывается на ходовых характеристиках машины.

Нужно понимать, что метка, нанесенная краской, не может служить длительное время в ходе эксплуатации покрышек. Поэтому информацией, которую несут такие обозначения, пользуются лишь до установки шин на диск.

Цифры в треугольнике на шине

Некоторые производители кроме цветных полос и пятен, наносят также размер покрышки и её модель. Также многие производители не наносят цветную маркировку на протектор вообще.

Владельцам автомобилей, которые собираются купить новые шины, рекомендуем обращать внимание на соответствующие надписи, которые присутствуют на боковине покрышки, этикетку шины, где есть такая информацмя, как:

размер,
символ скорости,
индекс нагрузки,
страна производителя,
дата выпуска шины,
рисунок протектора,
спецификация и т.д.

Вывод: все метки, сделанные на заводе цветной краской, на протекторе автомобильных шин не содержат необходимой для покупателя информации, поэтому они не стоят Вашего внимания.

Для чего нужны

Прежде всего, подобные знаки выступают в виде балансировочных отметок, которые необходимы с целью осуществления максимально точной балансировки покрышки с диском. К тому же, что означают цветные метки на шинах, указывается в документах, определяющих методы производства, последующей маркировки и использования шин на территории России. Однако из-за того, что ГОСТ, регламентирующий это, был введен еще в 1984 году, в нем не содержится никаких упоминаний о цветах подобных обозначений.

Зачастую современная маркировка, используемая на автомобильных шинах, представляет собой маленькие круглые точки. Обычно величина таких обозначений составляет 10-15 мм в диаметре. Если раньше маркировка имела треугольную форму, то сегодня она преимущественно круглая. Но главными отличиями сейчас считаются разные цвета, применяемые для обозначений. Основными из них считается:

Желтый.
Красный.
Белый.

Цветные полосы на шине

Встречаются даже буквенные обозначения, а также различные полоски. Стоит подробнее разобрать каждый из вариантов.

Желтый

Когда на боковую поверхность покрышки наносится такой штамп – это указывает на самое легкое, а также слабое покрытие в этом месте, с точки зрения защиты. Подобный параметр легко выявляется даже при проведении статической балансировки. К тому же такие обозначения наносятся и на колесные диски, только в виде символа «L». Поэтому рекомендуется при бортировании колеса размещать их таким образом, чтобы подобная маркировка на двух элементах находилась в противоположных сторонах. Это требуется, чтобы в случае сильных нагрузок из-за наезда на препятствие не было повреждений одновременно двух элементов.

Красный

Особенностью таких обозначений считается указание на самое сильное, а также прочное место на покрышке. На профессиональном языке его называют точкой, где происходит максимальное отклонение радиальной силы. Красные точки обычно устанавливают на новые модели шины, которые еще не были в употреблении. Зачастую стараются установить её во время бортирования колеса вровень с символом «L», нанесенным на диск.

Белый

В этом случае маркировка указывает на наиболее гибкое место, которое есть у шины. Другими словами, белая точка, которая бывает полностью закрашенной либо имеющая пунктирные края, говорит о месте на покрышке, где происходит наименьшее отклонение радиальной силы. Аналогично с желтым обозначением, рекомендуется установка на максимальном отдалении от обозначения «L» на колесном диске.

Точки на колесе

Цветные полоски

Отдельно стоит сказать о цветных полосах на протекторе шины. Длинные линии обычно присутствуют на всем ободе автомобильной покрышки. Обычно их наносят на протекторы либо же между ними в специальных канавках. Но необходимость в подобных метках есть только у производителя. Применяются они с целью выявления индекса хранения. Его имеет конкретная шина, находящаяся определенное время на территории большого склада. Проще говоря, они используются в виде своеобразного штрих-кода, посредством которого проводится поиск интересующего товара. Дифференцируют в этом случае изделия по цвету, а также толщине нанесенных линий. Они указывают на принадлежность к конкретной партии, выпускавшейся в определённый период.

Цифры

Подобная маркировка, наносимая на поверхность автомобильных покрышек, отличается исключительно своим номинальным значением. В этом случае не играет роли цвет либо толщина, а только фактические обозначения. Они указывают на уровень проверки, которому подвергался материал (резина), из которого была сделана шина. По большому счету он представляет собой своеобразный ГОСТ. Присутствие подобной маркировки на поверхности изделия говорит о том, что готовое изделие предварительно прошло проверку на качество.

Метки наносятся на покрышки в виде цифровых значений внутри круга. При этом они указывают на номерной знак контролера, осуществлявшего сам процесс проверки, а потому такая информация не несет никакой пользы для потребителя. При выявлении брака обозначения помогут найти ответственного на производстве за поступление такого изделия в продажу.

Основную полезную информацию для автомобилистов несут исключительно цветные точки, наносимые на поверхность готовых изделий. Все остальные обозначения нужны только для производителей, поскольку содержат внутреннюю информацию о производстве и проверках готовых изделий.

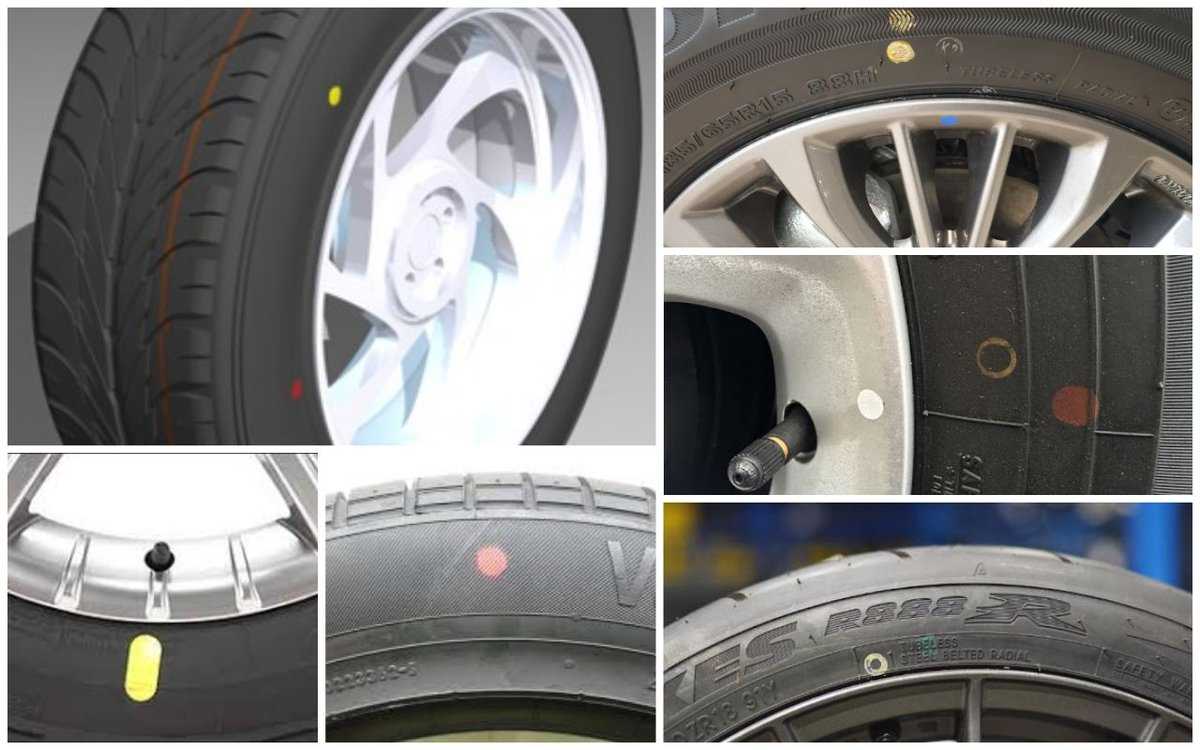

Цветные пятна на боковой поверхности

На боковинах шины, помимо логотипа с названием фирмы-производителя, модели резины и её параметров, можно заметить цветные метки в виде круглых, квадратных и треугольных пятен. Метка может быть как одна, так и несколько обозначений разных цветов.

Самое распространённое обозначение, которое можно встретить в автомагазинах и складах – это круглое пятно красного, жёлтого и белого цвета. Данное обозначение наносится при первичной балансировке резины заводом-изготовителем и предназначается для работника шиномонтажа, чтобы он смог осуществить правильную посадку покрышки на колёсный диск. Различий нет в том, что это пятно круглой или треугольной формы. Важную роль играет сам цвет пятна.

Красные пятна обозначают самую тяжёлую точку покрышки, в которой происходит максимальное отклонение радиальной силы. Само понятие «радиальная сила» используется в вычислении динамических и механических свойств шины, для производства максимально качественных, а также однородных покрышек. Как известно шина – это технически-сложное изделие, состоящее из множества разных слоёв резины. А радиальная сила, в свою очередь, показывает с какой силой упругие элементы разной жёсткости, сжимаются и отталкиваются во время вращения шины.

На некоторых колёсных дисках можно встретить обозначение «L», которое обозначает его самую лёгкую точку. Помимо буквы «L», это может быть цветная точка. По этим обозначениям, работник шиномонтажа ориентируется при установке покрышки на диск. Когда диск меток не имеет, ориентироваться нужно по ниппелю. В случае с красной точкой на боковине, то она должна совпадать с обозначением лёгкой точки диска или если диск не имеет обозначений – напротив ниппеля. Обычно такие точки красного цвета можно встретить на шинах, идущих в комплектации с новым автомобилем.

Какие метки встречаются на шинах и что они обозначают

Есть несколько основных версий, которые объясняют происхождение цветных отметок на новых шинах. Некоторые люди считают, что это технологические метки, которые потребителя не должны интересовать. Другие уверены, что так обозначается бракованная продукция или непрошедшая контроль качества. Разберёмся, кто из них прав.

Если подумать логически, то можно прийти к выводу: делая отметки краской, производитель понимает, что в процессе эксплуатации они быстро сотрутся. Поэтому информация, которую передают разноцветные метки на шинах, имеет временное значение и важна до первого шиномонтажа.

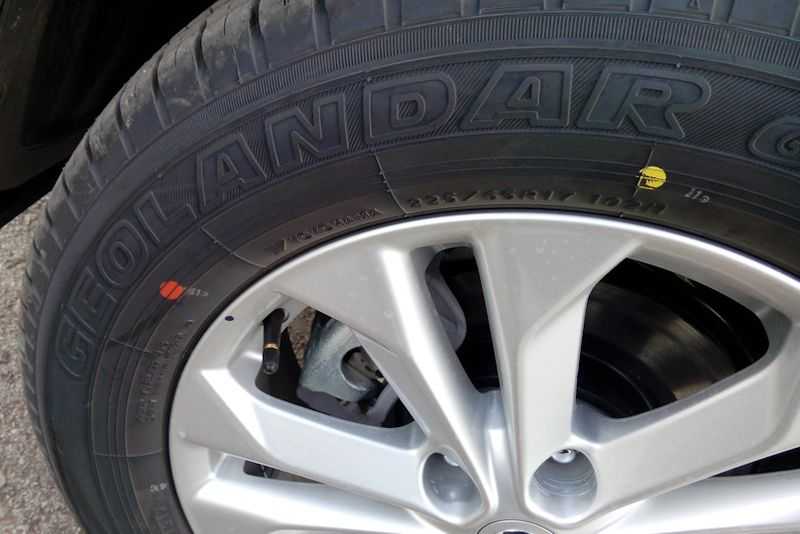

Чаще всего на боковой поверхности шины производитель наносит небольшие круглые точки диаметром 10–15 мм. Их цвет обычно белый, жёлтый или красный. Вместо точек могут быть треугольники, но они имеют такое же значение.

Метка жёлтого цвета

Место, в котором сбоку на покрышке нанесена круглая или треугольная метка жёлтого цвета, является наиболее слабым и наименее защищённым.

Эта информация важна при выполнении монтажа шины. На диске имеется обозначение в виде буквы L, указывающее на самое слабое место диска. Правильное положение шины подразумевает размещение отметки на диске на противоположной стороне от жёлтой точки на шине. Жёлтую отметку совмещают с самым тяжёлым местом на диске, т. е. ниппелем. Это делается для того, чтобы при возникновении сильного удара не произошло одновременное повреждение шины и диска.

Красная метка

Если отметка жёлтого цвета указывает самое слабое место на шине, то красная — наоборот, наиболее прочное. Если говорить научным языком, она наносится в месте расположения максимального отклонения радиальной силы (RFV). Во время проведения монтажа надо размещать красную метку возле обозначения на диске в виде буквы L.

Чтобы понять, почему на покрышке образуются слабые и прочные места, надо учитывать, что процесс её создания сложный и трудоёмкий. Для получения максимально идеальной формы покрышку делают из нескольких слоёв.

Очень редко красная метка находится не напротив жёлтой

Выполняя монтаж шин, важно, чтобы именно жёлтая отметка была расположена на максимальном удалении от самого слабого места на диске

Метка белого цвета

Сбоку на шине может быть нанесена закрашенная белая точка или выполнено пунктирное нанесение. Делают это в самом гибком месте. Белая отметка указывает место, где отклонение радиальной силы будет наименьшим.

Не всегда на шине присутсвуют жёлтые и белые метки одновременно, но нужно учитывать, что обозначают они примерно одно и то же. При проведении монтажа надо опираться именно на расположение именно жёлтой точки, но если её нет, располагаем белую метку на 180 о от буквы L.

Штамп, внутри которого находятся цифры

Если в предыдущих случаях цвет меток имел значение, то штамп может быть любой окраски. Встречаются жёлтые, синие, белые штампы, это не влияет на информацию, которую они несут.

Значение имеет не цвет, а число, которое записано внутри. Такая отметка сообщает о том, что покрышка была проверена на производстве и соответствует заявленному качеству, а число указывает на контролёра, проводящего эту проверку. Для обычного потребителя такая информация может понадобиться только в случае выявления брака. С помощью штампа можно будет найти человека, пропустившего в продажу бракованный товар.

Разноцветные полосы

На покрышке могут быть нанесены полосы различного цвета. Они необходимы для упрощения поиска шин на складе. Так как хранятся покрышки вертикально, полоски помогают отличать работникам склада производителя, дату выпуска и другую информацию, не снимая их со стеллажа.

Для покупателя такая маркировка не несёт никакой информации и при выборе шин внимания на неё обращать не надо.

Цветные полосы

Данные показатели не наполнены важной информацией, они используются для транспортировки и для сохранности. Штампы в виде полос наносятся в двух вариантах: либо на внутренней стороне, либо на боковой стороне покрышки

Полоски отличаются по следующим критериям:

Страна, откуда импортировался продукт;
Организация, которая занимается выходом;
Время, когда произвели;
Идентификатор модели продукции;
Особенности классификации.

У каждого производителя маркировка, размеры, цвета полос различаются и не повторяются. Это, так называемый, штрихкод фирмы. Делается такие обозначения, чтобы было проще найти нужную модель и серию для автомобиля.

Эксперты добавляют, что подобный идентификатор является определителем – прошла ли шина заводские проверки и готова к продаже, или нет.

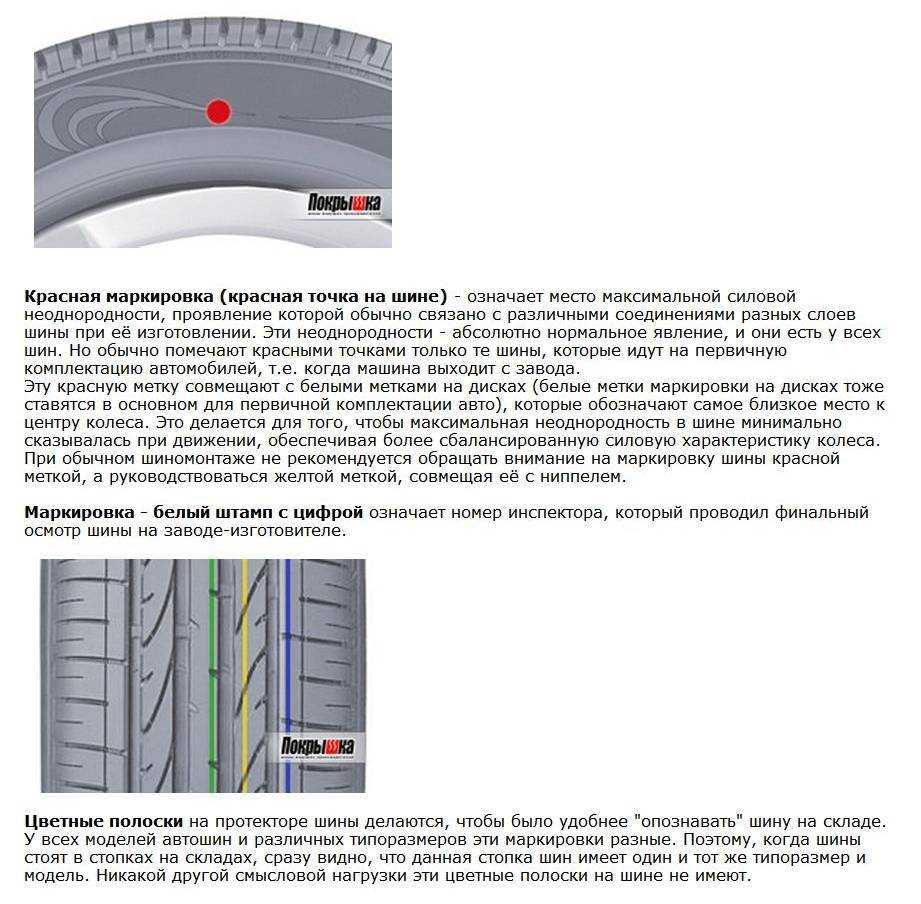

Цветные метки используемые для маркировки шины

Метки в виде кружочков, точек и треугольников красного, желтого, белого цвета являются балансировочными метками и предназначены для обеспечения более точной балансировки. Нанесенная краской метка имеет временный характер и используется до первого монтажа шины на диск.

Желтая круглая или треугольная метка на боковине шины — указывает на самое легкое место на шине, при монтаже новой шины на колесный диск желтую метку следует совместить с самым тяжелым местом на диске, чаще всего это место где находится ниппель, такое совмещение позволяет улучшить балансировку колеса и поставить балансировочные грузики наименьшего веса.
Красная круглая или треугольная метка на шине — обозначает место с максимальным отклонением радиальной силы, которое является самым жестким местом боковой поверхности шины, при монтаже шины на диск красную метку совмещают с меткой L на колесном диске.
Белая точка или круг на шине — обозначает место с минимальным отклонением радиальной силы, которое является самым гибким местом боковой поверхности шины, при монтаже шины на диск белая метка должна быть смещена на 180° от метки L на колесном диске.

Разноцветные полоски, нанесенные на протектор шины, предназначены для визуального различения шин при хранении на складе или в магазине. Каждая модель и каждый типоразмер автошин обладает своими уникальными цветами полосок, что помогает отличать их друг от друга при хранении в стопке.

Что означает оранжевая или красная точка на боковой стенке шины?

Но помимо желтой метки на новой резине также можно встретить и метку оранжевого или красного цвета, которая также нанесена на покрышку не просто так и не связана с какой-то внутренней маркировкой завода.

Итак, оранжевый / красный кружок или треугольник на стенке шины означает самое жесткое место на покрышке, и соответственно самое тяжелое.

Данное промаркированное место при монтаже шины должно быть обязательно совмещено с самым легким местом, отмеченным на колесном диске. Если нет метки на диске, то шина с оранжевой / красной меткой должна быть установлена таким образом, чтобы оранжевая отметка оказалась в противоположном месте от вентиля накачки шины.

Цветные метки на шинах

При покупке новой автомобильной резины, можно встретить на её поверхности большое количество цветных меток в виде точек, цифровых обозначений и продольных линий разных цветов. Как правило, такая цветовая маркировка появилась относительно недавно, однако она до сих пор продолжает путать большинство автовладельцев, которые не знают, что значит та или иная метка.

Данные метки наносятся заводом-изготовителем шин и для потребителя они совершенно не имеют никакого значения. Такой вид нанесения имеет временный характер, так как в процессе эксплуатации, метки исчезнут. И для того, чтобы разобраться, что обозначает цветная маркировка, нужно её разделить на условные группы:

Группа	Вид цветной метки
Цветные пятна на боковой поверхности	Круглые, квадратные, треугольные
Цифровые метки на шинах	Цифры в окружности, цифры в квадрате
Продольные линии на протекторе колёс	Прямые линии, пунктирные, штриховые, штрихпунктирные

Глубокая канавка и шкала

Ну и последнее (правда, это не относится к цветным меткам) — многие меня также спрашивали, а что такое – за прорезь в протекторе и рядом с ним шкала от «2 до 7», сейчас это есть на некоторых зарубежных и Российских шинах (например — VIATTI).

Это банально измеритель протектора колеса. Если в прорезь засунуть монетку, то можно заметить что она как бы катится сверху – вниз. Где самая высокая часть так 7 мм высота протектора, где 2 мм – там самая низкая. Таким образом, можно оценить износ, как видите ничего сложного. Напомню, что зимние шины (в основном, конечно же шипы), ниже 5 мм использовать уже нельзя!

Сейчас небольшая видео версия, смотрим.

НУ что же, я думаю, я ответил на ваш вопрос о цветных обозначениях. Теперь больше этот вопрос возникать не будет. Искренне ваш — АВТОБЛОГГЕР

Зачем они нужны

Нанесённые на шины отметки несут техническую информацию, которой должны руководствоваться работники шиномонтажных сервисов или складов автомобильной продукции. Для обычных пользователей эти сведения не имеют принципиального значения, поскольку не касаются вопросов использования транспортного средства.

Нанесённые на автопокрышки цветные полоски помогают быстро идентифицировать их в зависимости от модели и типоразмера изделия. Эти метки предназначаются в основном для работников складов и автомагазинов, поскольку облегчают поиск нужной модели среди покрышек, сложенных в стопки, когда видно только часть шины с протектором.

Разноцветные точки, которыми маркируются боковые поверхности покрышек расскажут работникам шиномонтажа о наиболее лёгкой, жёсткой или гибкой области покрышки.

Числа, расположенные внутри геометрической фигуры, подтверждают, что автопокрышка прошла производственный контроль и готова к эксплуатации. При необходимости с их помощью можно будет определить конкретного работника предприятия, проверявшего шину.

Что означают продольные линии на протекторе колес

Цветные точки на шинах

Для тех, кто ещё не сталкивался с чем-то подобным, достаточно посмотреть приведенное фото, чтобы понять, о чем идет речь.

Не стоит пугаться, в этой цветовой маркировке нет ничего секретного, и она не связана с качеством продукции, но зато служит дополнительным указанием о том, как выполнять монтаж колеса. В действующих нормативных документах (ГОСТ 4754) есть рекомендация о наличии балансировочной метки. Правда, там не говорится, какой она должна быть (по цвету), но тем не менее, производители такую маркировку ставят, к ней и относятся цветные точки.

По сути дела, это дополнительные указания для работников шиномонтажа, позволяющие собрать колесо таким образом, чтобы уменьшить величину балансировочных грузиков. Но для лучшего понимания назначения подобной маркировки стоит привести разъяснения производителей о том, что означают точки на шинах:

желтая – общее обозначение самого легкого места на шине. При монтаже оно должно совпадать с наиболее тяжелым на диске, именно в этом случае лучше всего колесо будет балансироваться (когда желтая точка находиться напротив ниппеля);
красная – обычно присутствует на шинах, предназначенных для поставки автозаводам и обозначает место наибольшей силовой неоднородности, т.е. участка, где происходит соединение различных слоев покрышки.

При изготовлении дисков на них белой точкой маркируется наименьшее расстояние от обода до центра. Так вот, автопроизводителям рекомендуется совмещать красную точку на шинах с белой на дисках, это позволит добиться сбалансированной силовой характеристики.

Если говорить про цветные обозначения, то стоит упомянуть еще белый штамп с цифрой, это номер контролера, принявшего шину.

Глубокая канавка и шкала

Сейчас небольшая видео версия, смотрим.

Мнение автолюбителей и профи про точки и метки на шинах

Эта информация нужна лишь специалистам «Красная точка означает наиболее жесткую часть покрышки. Это не одно и то же, что самая тяжелая. Если красная и желтая точки поставлены рядом, это верный признак наличия в этом месте шва протектора или каркаса. Обобщая, можно сказать, что эти метки нужны лишь для сотрудников шиномонтажа».
К сожалению, теория очень далека от практики «Поделюсь своим профессиональным опытом, потому что я 9 лет работаю на шиномонтаже. Мы проводили эксперименты, собирая колесо с разным положением покрышки. Ставили цель узнать точно, что означают цветные точки на шинах. В итоге пришли к выводу, что метки никак не влияют на сбалансированность колеса. Хотя в теории должны. Поэтому можно сказать, что производитель ставит их как угодно. Единственный способ собрать идеально сбалансированное колесо – использовать станок с функцией оптимизации».
Еще один вариант, что могут обозначать точки на шинах «В Сети много информации, зачем ставят точки на шинах. Но вот приведу выдержки из издания «Журнал 1000 советов». Красные и белые метки – самые тяжелые места покрышек. А вот что означают желтые точки на боковине шины? Этим цветом маркируют бракованную продукцию. Как-то темным вечером приобрел две шины. Естественно, не разглядывал их хорошо. На следующее утро осмотрел их и нашел желтые кружки, которые кто-то пытался стереть при помощи наждака. Вот и задумался: а зачем продавцу понадобилось убирать эти метки?»
Чем так плохи российские шины? «В России уже работают заводы по производству шин таких именитых брендов, как Michelin и Nokian. Открылись заводы японской фирмы Yokohama, немецкой Continental и итальянской Pirelli. Совсем скоро запустит производство Bridgestone. При этом товары марки Nokian выпускается лишь на двух предприятиях во всем мире.

Что означают цифровые метки на шинах

Во всех вышеназванных случаях цвет метки играл важную роль, нес определенную смысловую нагрузку. Однако на шинах встречаются и другие обозначения. Цифры в окружности независимо от цвета обозначают номер контролера, который произвел контроль качества изготовления изделия на заводе. Тут как раз решающее значение имеет цифра, а не цвет. Шины с такой маркировкой прошли все необходимые тесты, призванные убедиться в качественности продукции.

Продукция российской шинной продукции может снабжаться надписями «ТК» или «ОТК», заключенными в квадрат зеленого, белого или желтого цвета. Однако не все шины имеют такую маркировку. Зачастую европейские и японские производители не ставят на свои покрышки подобных штампов.

Что означают желтые точки или треугольники на шинах

Маркер желтого цвета в форме треугольника или пятна с диаметром от 5 до 10 миллиметров на боковине шины используется для обозначения самого легкого места. Чтобы определить этот участок, шину подвергают балансировке в заводских условиях. Что же означает желтая точка на шине для потребителей?

Желтой меткой нужно пользоваться так: расположить эту часть покрышки напротив буквы «L» на диске. Такой буквой помечается самая легка часть обода. Если такой метки нет, то желтый значок совмещают с ниппелем или вентилем для накачки. В результате колесо получается максимально уравновешенным. Как итог – во время балансировки требуется меньше компенсаторов. Однако следует понимать, что разница в весе различных секторов колеса совсем невелика. Поэтому в процессе эксплуатации шины желтая точка быстро утрачивает свое назначение. Уже на следующем шиномонтаже она абсолютно не нужна.
